实验名称：间接调频实验实验日期：2023年X月X日实验地点：实验室实验目的：1. 理解间接调频的基本原理和过程。
2. 掌握间接调频实验的步骤和方法。
3. 分析实验结果，验证间接调频的原理。
实验原理：间接调频（Indirect Frequency Modulation，简称IFM）是一种利用相位调制（Phase Modulation，简称PM）来实现频率调制的调制方式。
其基本原理是：首先对基带信号进行相位调制，然后将相位调制信号进行频率调制，最终得到调频信号。
间接调频具有调制效率高、相位连续性好等优点。
实验器材：1. 发射机：频率范围为1MHz～30MHz，输出功率为10mW。
2. 接收机：频率范围为1MHz～30MHz，灵敏度不低于0.5mV。
3. 振荡器：频率为10MHz，输出幅度为5V。
4. 双踪示波器：带宽为20MHz，灵敏度范围为1mV/div～10mV/div。
5. 频率计：频率测量范围为1Hz～10MHz，测量精度为±0.1Hz。
6. 调制信号发生器：频率范围为1kHz～1MHz，输出幅度为1V。
7. 同轴电缆：长度为5m，特性阻抗为50Ω。
8. 衰减器：衰减范围为0～60dB，步进为1dB。
实验步骤：1. 将发射机、接收机、振荡器、双踪示波器、频率计、调制信号发生器、同轴电缆和衰减器连接好，确保连接正确无误。
2. 将调制信号发生器的输出信号连接到发射机的输入端，调节发射机的输出频率为10MHz。
3. 调节振荡器的输出幅度为5V，连接到双踪示波器的通道1。
4. 调节接收机的频率为10MHz，将接收机的输出信号连接到双踪示波器的通道2。
5. 调节衰减器的衰减值为0dB，观察双踪示波器上通道1和通道2的波形，确保接收机接收到的信号强度适中。
6. 调节调制信号发生器的频率为1kHz，输出幅度为1V，将调制信号连接到发射机的输入端。
7. 观察双踪示波器上通道1和通道2的波形，记录下调制信号的频率和相位。
高频电子线路（复习资料）一、填空1、LC 并联谐振回路的谐振频率为 W0，当工作频率 W 〈 W0时，回路呈感性；当 W 〉W0时，回路呈容性；当 W=W0时，回路呈纯阻性。
此外，回路的品质因数Q 越高，则回路选择性越好，通频带越窄。
2、高频谐振功率放大器有欠压、过压和临界工作状态。
假设电路原来工作于临界状态，其它条件不变，若增大集电极直流电源电压 E C , 则电路将进入过压状态。
3、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅 。
4、一个三点式振荡电路，已知晶体管 c-e 间接上电感元件，为满足相位条件，则 b-e 间应接电感元件， c-b 间应接电容元件。
5、常用的调频方法有直接调频、间接调频两种。
6、反馈式振荡器的振荡平衡条件是∑Ф =2n п和Uf=Ui7、模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和 混频等频谱搬移电路中。
8、混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 和场效应管混频器等。
9、三点式振荡器判别法则是X be 和X ce 电抗性质相同，X cb 和它们电抗性质相反。
10、直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。
11、LC 回路并联谐振时，回路阻抗最大，且为纯阻性；12、LC 回路串联谐振时，电容上的电压为电路端电压的Q 倍，且相位 落后总电压９０度；13、LC 并联谐振回路的通频带B w0.7等于00Q f ，其中f 0等于LC π21，回路Q 值等于CR L R 000ωω或14、模拟通信中信号载波调制方法有调幅（AM ），调频（FM ），调相（PM ）三种；15、非线性电路的基本特征是：在输出信号中产生新的频率分量；17、减少高频功放晶体管Pc 的方法是：(1).减少集电极电流的电流;(2).在集电极电流流通时导通角最小；18、幅度调制根据调幅信号频谱结构的不同分为基本调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅三种调幅方式；19、集电极调幅常见的失真有惰性失真，负峰切割失真两种。
绪论1、通信系统的构成？各部分的作用？2、无线电通信为什么要进行调制？常用的模拟调制方式有哪些？3、如图为一个调幅模拟通信系统中超外差接收机的原理框图 （1）根据其工作原理分别填写整机框图中的各单元名称。
（2）画出各单元的输入和输出波形（画草图），并标明对应的频率（可用符号标明）。
及各对应框的示意波形，并标明对应的频率（可用符号表明）5、电磁波的传播途径有 和 两种。
6、通信系统主要由三部分构成： 、 和 。
第1章 选频网络与阻抗变化1. 回路的Q 值与通频带成 比，Q 值越高通频带 ，回路的选择性 。
2. 石英晶体具有 效应，石英晶体谐振器有 和 两个谐振频率。
3、LC 并联谐振回路中，谐振频率为0f 。
当0f f =，回路电抗呈 性。
当0f f >回路电抗呈 性，当0f f <时，回路电抗呈 性。
4、常见的滤波器有哪些形式？那种滤波器选频特性好？5、传输线变压器存在两种工作方式 和 ，高频率时 模式起主要作用，低频率时 模式起主要作用。
6、对于收音机的中频放大器，其中心频率 f 0＝465KHz ， BW =8KHz ，回路电容 C=200pF ，试计算回路电感和 Q L 值。
若电感线圈的 Q 0 =50 ，问在回路上应并联多大的电阻才能满足要求。
9、设一放大器以简单的并联谐振回路为负载，信号的中心频率05f MHz =，电路电容pF C 50=，试求所需电感L ，如果线圈空载品质因数0Q =100， 计算回路谐振电阻p R 以及回路带宽 7.02f Λ。
第2章 高频小信号放大器1.小信号谐振放大器工作不稳定的主要原因是什么？常用的稳定措施有那些？2.多级单调谐小信号放大器级联，将使（ ）A .总增益减小，总通频带增大B.总增益增大，总通频带减小 C.总增益增大，总通频带增大D.以上都不对3、在调谐放大器的LC 回路两端并上一个电阻R ，可以 （ ）A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带 4、在高频放大器中，多用调谐回路作为负载，其作用不包括 （ ） A.选出有用频率 B.滤除谐波成分 C.阻抗匹配 D.产生新的频率成分5、无线通信系统接收设备中的中放部分采用的是以下哪种电路 （ ）A.调谐放大器B.谐振功率放大器C.检波器D.鉴频器 6、使晶体管单向化的主要方法有 和 两种。
一、填空题1.为了改善系统性能、实现信号的远距离传送及信道多路复用，通信系统中广泛采用调制技术。
2.用待传输的基带信号去改变高频载波信号某一参数的过程，称为，用基带信号去改变载波信号的幅度，称为。
3.无线电波传播方式大体可分为、、。
4.非线性器件能够产生，具有作用。
二、单选题1.超外差式接受机结构的主要特点是具有（）A.高频功率放大器B.混频器C.调制器D.倍频器2.为了有效地发射电磁波，天线的尺寸必须与辐射信号的（）相比较。
A.振幅B.相位C.频率D.波长调谐回路和小信号调谐回路一、填空题1.LC并联回路谐振时阻抗为且为，当频率高于谐振频率而失谐时，阻抗将并呈现。
2.小信号谐振放大器以作为负载，它不仅有作用，还有作用3.矩形系数是用来说明小心号选频放大器好坏的性能指标，其值越接近于，放大器的选择性越好。
单协调放大器的 .4.电路中同一端口的功率与功率之比，称为信噪比，其值越大，噪声的影响就。
二：单选题1.单调谐放大器中，并联谐振回路作为负载时，常采用抽头接入，其目的是（）。
A：展宽频带B：提高工作效率C：减小矩形系数D：减小晶体管及负载对回路的影响2.同步调谐放大器中单调谐放大器级数增加时，其（）。
A：矩形系数减小，通频带变窄B：谐振增益增大，通频带变宽C：选择性改善，通频带变宽D：矩形系数增大，稳定性下降三：判断题1.LC谐振回路中，电容量增大时，谐振频率下降，品质因数将增大。
（）2.单谐振回路的Q值越大，谐振曲线越尖锐，则其通频带越窄，矩形系数越小.（）3.选择性是指放大器从各种不同频率中选出有用信号，抑制干扰信号的能力。
（）4.由于晶体管存在寄生电容，在高频时形成内反馈从而影响到调谐放大器工作的稳定性。
（）5.放大器的噪声系数定义为放大器输出端信噪比与输出端信噪比的比值，其值越大越好。
（）谐振功率放大器一、填空题1.丙类谐振功率放大器的特点是：晶体管基极偏压小于0，集电极电流为余弦脉冲，其导通角，故放大器具有很高的功率；放大器负载采用，用以，实现获得大功率输出。

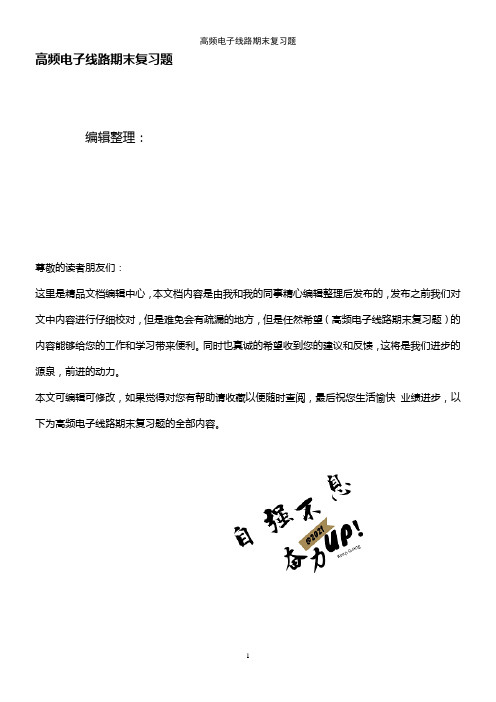

高频电子线路期末复习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高频电子线路期末复习题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高频电子线路期末复习题的全部内容。
高频电子线路复习题第一章 复习题一、填空题:1。
（1）为了改善系统的性能、实现信号的（远距离有效传输）及(多路复用），通信系统中广泛采用调制技术。
（2）用待传输的基带信号去改变高频载波信号某一参数的过程，称为（调制），用基带信号去改变载波信号的幅度，称为（调幅）.(3）无线电波传播方式大体可分为（沿地面传播）、（直线传播）、（依靠电离层的传播）。
（4）非线性器件能够产生(新频率分量），具有(频率变换）的作用。
1.3已知调制信号()2cos(2π500)V,u t t Ω=⨯载波信号5()4cos(2π10)V,c u t t =⨯令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度.画出调幅波频谱图。
解: ))](cos cos(1[00t t m U U c a m ϖΩ+==4(1+0.5cos V t t )102cos()50025⨯⨯ππ 5.0420===Ωm m a a U U k m 14212121=⨯⨯=ma a U mBW=2F=2⨯500=1000Hz2、已知调制信号 ,)8002cos(3)(V t t u ⨯=Ωπ 载波信号 ,)102cos(66V uc ⨯=π令比例常数1a k =,试写出调幅波表示式，求出调幅系数及频带宽度。
画出调幅波频谱图。
解:))](cos cos(1[00t t ma U U c m ϖΩ+==6(1+0。
课程名称： 高频电子线路 考试对象：08电子本、电科本 试卷类型： 1 考试时间： 120 分钟一 、填空题（本题共有30个空，每空 1 分，共 30 分）1. 串联谐振回路谐振时 电抗 为零，回路 电阻 最小，回路 电流 最大。
2. 回路的Q 值与通频带成 反 比，Q 值越高，通频带 越窄 ，回路的选择性越好 。
3. 石英晶体具有 压电 效应，石英晶体谐振器有 串联 和并联 两个谐振频率。
4. 谐振放大器不稳定的主要原因在于晶体管中re y 的存在，单向化的方法有 中和法 和失配法 。
5. 晶体管的噪声主要有 热噪声 、 散粒噪声 、 分配噪声 、和 1/f 噪声 。
6. 混频器本身的特性所产生的干扰是 组合频率干扰和 副波道 干扰。
7.谐振功率放大器的三种工作状态为 临界 、过压 、和欠压。
一般工作在 临 界 状态；集电极调幅时应工作在 过压 状态，基极调幅时应工作在 欠压 状态 。
8. 根据控制对象参量的不同，反馈控制电路可以分为三类，它们分别是___AGC___ 、___AFC___ 和___APC___ 。
9. 有一载频均为10MHz 的AM 、PM 、FM 波，其调制电压均为3()0.3cos 410()v t t V πΩ=⨯。
调角时，频偏5m f kHz ∆=，则AM 波的带宽为 4kHz ，FM 波的带宽为 14kHz ，PM 波的带宽为 14kHz 。
二、判断题（本题共有10个小题，每题1.5分，共15分） 1.LC 并联谐振回路发生谐振时，回路电压达到最大。
（ ）2.双调谐回路小信号调谐放大器的性能比单调谐回路放大器优越。
（ ）3.要产生频率稳定度高的正弦信号应采用LC 振荡器。
( )4.为使放大器工作在丙类工作状态，则基极偏压应为正向偏置。
（ ）5.LC 谐振滤波器比石英晶体滤波器的滤波性能好。
（ ）6.高频功率放大器为大信号输入，常用的分析方法为折线分析法。
（ ）7.混频器、调幅器和振幅检波是利用非线性元件的平方项。
