间接调频由调相实现调频

郑州大学电子线路非线性部分复习总结第一篇：郑州大学电子线路非线性部分复习总结第一章1.（变压器乙类推挽乙类互补推挽）2.乙类互补推挽放大电路工作原理【乙类工作时，为了在负载上合成完整的正弦波，必须采用两管轮流导通的推挽电路】3.实际电路问题（小题）（交越失真产生的原因及补救的措施）【由于导通电压的影响，造成传输电路传输特性的起始段弯曲，在正弦波的激励下，输出合成电压波形将在衔接处出现严重失真，这种失真称为交越失真】【在输入端为两管加合适的正偏电压，使它们工作在甲乙类状态】4.互补推挽电路提出的原因，解决了什么样的问题【当乙类功率管工作时，只在半个周期导通为了在负载上合成完整的正弦波，必须采用两管轮流导通的推挽电路】5.单电源供电的互补推挽电路中，电容起到了什么作用，怎么等效成双电源供电【与双电源供电电路比较，仅在输出负载端串接一个大容量的隔直流电容Cl，VCC 与两管串接，若两管特性配对，则VO = VCC/2，CL 实际上等效为电压等于 VCC/2 的直流电源】6.传输线变压器传输信号的时候采用了什么样的方法【传输线变压器，低频依靠变压器磁耦合方式传输信号，高频依靠传输线电磁能交换方式传输信号，所以高频受限于传输线长度，低频受限于初级绕组电感量】 7.整流器的作用【整流器：电网提供的50Hz交流电—直流电。

整流电路的功能是将电力网提供的交流电压变换为直流电压】8.计算：利用传输线变压器，端电压相等，两端电流大小相等方向相反这样的准则计算传输线变压构成的阻抗变换器的阻抗比第二章丙类谐振功率放大器 1.电路结构【ZL ——外接负载，呈阻抗性，用 CL 与 RL 串联等效电路表示Lr 和 Cr ——匹配网络，与 ZL 组成并联谐振回路调节 Cr 使回路谐振在输入信号频率VBB——基极偏置电压，设置在功率管的截止区，以实现丙类工作】2.偏置条件【基极偏置电压，是静态工作点设置在功率管的截止区，以实现丙类（导通小于半个周期）工作】 3.工作原理【输入完整正余弦波形，ib和ic为脉冲波形，要求输出为同频率正余弦电压，所以在输入、输出端要有谐振回路，使ib和ic电流变为基波电压，实现无失真输出】 4.谐振回路的作用【选频：利用谐振回路的选频作用，可将失真的集电极电流脉冲变换为不失真的输出余弦电压阻抗匹配：调节 Lr 和 Cr , 谐振回路将含有电抗分量的外接负载变换为谐振电阻Re，实现阻抗匹配】5.直流供电【因为丙类功率谐振放大器是放大高频信号，对于高频信号的直流供电来说，应该引入高频扼流圈和滤波电容，进行高低频信号隔离，提高稳定性】 6.谐振功率放大器工作状态【欠压、临界和过压状态（波形形貌）】7.谐振功率放大器外部特性【负载特性放大特性（可以构成线性放大器，作为线性功放和振幅限幅器）调制特性（运用到基极、集电极调制电路，实现调幅作用）】第三章1.正弦波振荡器【反馈振荡器、负阻振荡器】 2.反馈振荡器结构组成【由主网络和反馈网络构成的闭合环路】3.闭合环路成为反馈振荡器的三个条件【(1)起振条件——保证接通电源后从无到有地建立起振荡(2)平衡条件——保证进入平衡状态后能输出等幅持续振荡(3)稳定条件——保证平衡状态不因外界不稳定因素影响而受到破坏】 4.三点式正弦波振荡器组成法则【交流通路中三极管的三个电极与谐振回路的三个引出端点相连接，其中，与发射极相接的为两个同性质电抗，而另一个（接在集电极与基极间）为异质电抗】 5.判断能否产生正弦振荡的方法【(1)是否可能振荡——首先看电路供电是否正确；二是看是否满足相位平衡条件(2)是否起振——看是否满足振幅起振条件(3)是否产生正弦波——看是否有正弦选频网络】6.3.2.3例题（不看例2）7.对于各个类型的振荡电路的优势【晶体振荡器优势：将石英谐振器作为振荡器谐振回路，就会有很高的回路标准性，因此有很高的频率稳定度】8.实现负阻振荡器利用的是什么【平均负增量电导】9.平均负增量电导在正弦波振荡器当中实现的作用【当正弦电压振幅增加时，相应的负阻器件向外电路提供的基波功率增长趋缓。

高频电子线路（复习资料）一、填空1、LC 并联谐振回路的谐振频率为 W0，当工作频率 W 〈 W0时，回路呈感性；当 W 〉W0时，回路呈容性；当 W=W0时，回路呈纯阻性。

此外，回路的品质因数Q 越高，则回路选择性越好，通频带越窄。

2、高频谐振功率放大器有欠压、过压和临界工作状态。

假设电路原来工作于临界状态，其它条件不变，若增大集电极直流电源电压 E C , 则电路将进入过压状态。

3、调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅 。

4、一个三点式振荡电路，已知晶体管 c-e 间接上电感元件，为满足相位条件，则 b-e 间应接电感元件， c-b 间应接电容元件。

5、常用的调频方法有直接调频、间接调频两种。

6、反馈式振荡器的振荡平衡条件是∑Ф =2n п和Uf=Ui7、模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和 混频等频谱搬移电路中。

8、混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器 和场效应管混频器等。

9、三点式振荡器判别法则是X be 和X ce 电抗性质相同，X cb 和它们电抗性质相反。

10、直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

11、LC 回路并联谐振时，回路阻抗最大，且为纯阻性；12、LC 回路串联谐振时，电容上的电压为电路端电压的Q 倍，且相位 落后总电压９０度；13、LC 并联谐振回路的通频带B w0.7等于00Q f ，其中f 0等于LC π21，回路Q 值等于CR L R 000ωω或14、模拟通信中信号载波调制方法有调幅（AM ），调频（FM ），调相（PM ）三种；15、非线性电路的基本特征是：在输出信号中产生新的频率分量；17、减少高频功放晶体管Pc 的方法是：(1).减少集电极电流的电流;(2).在集电极电流流通时导通角最小；18、幅度调制根据调幅信号频谱结构的不同分为基本调幅（AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅三种调幅方式；19、集电极调幅常见的失真有惰性失真，负峰切割失真两种。

练习一1. 电话话音信号的频率范围为_________，音频信号的频率范围为_________。

2. 通信系统的组成为_________、_________、_________、_________、_________。

3. 在接收设备中，检波器的作用是_________。

4. 角度调制是用音频信号控制载波的_________、_________。

5. 无线电波传播速度固定不变，频率越高，波长_________。

6. 短波的波长较短，地面绕射能力_________，且地面吸收损耗_________，不宜_________传播，短波能被电离层反射到远处，主要以_________方式传播。

7. 波长比短波更短的无线电波称为_________，不能以_________和_________方式传播，只能以_________方式传播。

8. 实际谐振曲线偏离理想谐振曲线的程度，用_________指标来衡量。

9. 谐振回路的品质因数Q 愈大，通频带愈_________；选择性愈_________。

10. 已知LC 并联谐振回路的电感L 在30MHz f =时测得1H L μ=，0100Q =。

求谐振频率030MHz f =时的电容C=_________pF 和并联谐振电阻0R =_________k Ω。

11. 小信号调谐放大器的集电极负载为_________。

12. 小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的_________倍。

13. 调谐放大器主要由_________和_________组成，其衡量指标为_________和_________。

14. 晶体管在高频工作时，放大能力_________。

晶体管频率参数包括_________、_________、_________、_________。

15. 所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到_________和_________信号的中心频率。

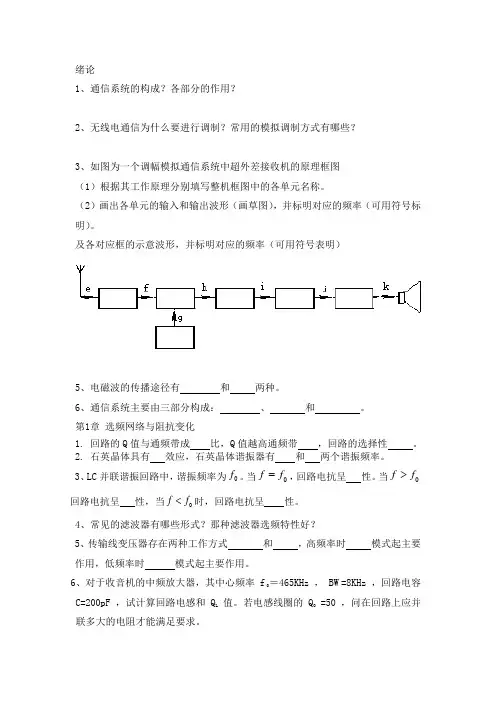

绪论1、通信系统的构成？各部分的作用？2、无线电通信为什么要进行调制？常用的模拟调制方式有哪些？3、如图为一个调幅模拟通信系统中超外差接收机的原理框图 （1）根据其工作原理分别填写整机框图中的各单元名称。

（2）画出各单元的输入和输出波形（画草图），并标明对应的频率（可用符号标明）。

及各对应框的示意波形，并标明对应的频率（可用符号表明）5、电磁波的传播途径有 和 两种。

6、通信系统主要由三部分构成： 、 和 。

第1章 选频网络与阻抗变化1. 回路的Q 值与通频带成 比，Q 值越高通频带 ，回路的选择性 。

2. 石英晶体具有 效应，石英晶体谐振器有 和 两个谐振频率。

3、LC 并联谐振回路中，谐振频率为0f 。

当0f f =，回路电抗呈 性。

当0f f >回路电抗呈 性，当0f f <时，回路电抗呈 性。

4、常见的滤波器有哪些形式？那种滤波器选频特性好？5、传输线变压器存在两种工作方式 和 ，高频率时 模式起主要作用，低频率时 模式起主要作用。

6、对于收音机的中频放大器，其中心频率 f 0＝465KHz ， BW =8KHz ，回路电容 C=200pF ，试计算回路电感和 Q L 值。

若电感线圈的 Q 0 =50 ，问在回路上应并联多大的电阻才能满足要求。

9、设一放大器以简单的并联谐振回路为负载，信号的中心频率05f MHz =，电路电容pF C 50=，试求所需电感L ，如果线圈空载品质因数0Q =100， 计算回路谐振电阻p R 以及回路带宽 7.02f Λ。

第2章 高频小信号放大器1.小信号谐振放大器工作不稳定的主要原因是什么？常用的稳定措施有那些？2.多级单调谐小信号放大器级联，将使（ ）A .总增益减小，总通频带增大B.总增益增大，总通频带减小 C.总增益增大，总通频带增大D.以上都不对3、在调谐放大器的LC 回路两端并上一个电阻R ，可以 （ ）A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带 4、在高频放大器中，多用调谐回路作为负载，其作用不包括 （ ） A.选出有用频率 B.滤除谐波成分 C.阻抗匹配 D.产生新的频率成分5、无线通信系统接收设备中的中放部分采用的是以下哪种电路 （ ）A.调谐放大器B.谐振功率放大器C.检波器D.鉴频器 6、使晶体管单向化的主要方法有 和 两种。

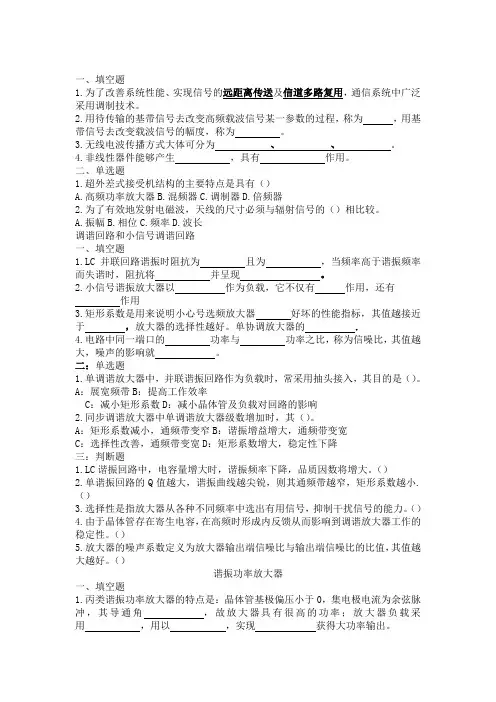

一、填空题1.为了改善系统性能、实现信号的远距离传送及信道多路复用，通信系统中广泛采用调制技术。

2.用待传输的基带信号去改变高频载波信号某一参数的过程，称为，用基带信号去改变载波信号的幅度，称为。

3.无线电波传播方式大体可分为、、。

4.非线性器件能够产生，具有作用。

二、单选题1.超外差式接受机结构的主要特点是具有（）A.高频功率放大器B.混频器C.调制器D.倍频器2.为了有效地发射电磁波，天线的尺寸必须与辐射信号的（）相比较。

A.振幅B.相位C.频率D.波长调谐回路和小信号调谐回路一、填空题1.LC并联回路谐振时阻抗为且为，当频率高于谐振频率而失谐时，阻抗将并呈现。

2.小信号谐振放大器以作为负载，它不仅有作用，还有作用3.矩形系数是用来说明小心号选频放大器好坏的性能指标，其值越接近于，放大器的选择性越好。

单协调放大器的 .4.电路中同一端口的功率与功率之比，称为信噪比，其值越大，噪声的影响就。

二：单选题1.单调谐放大器中，并联谐振回路作为负载时，常采用抽头接入，其目的是（）。

A：展宽频带B：提高工作效率C：减小矩形系数D：减小晶体管及负载对回路的影响2.同步调谐放大器中单调谐放大器级数增加时，其（）。

A：矩形系数减小，通频带变窄B：谐振增益增大，通频带变宽C：选择性改善，通频带变宽D：矩形系数增大，稳定性下降三：判断题1.LC谐振回路中，电容量增大时，谐振频率下降，品质因数将增大。

（）2.单谐振回路的Q值越大，谐振曲线越尖锐，则其通频带越窄，矩形系数越小.（）3.选择性是指放大器从各种不同频率中选出有用信号，抑制干扰信号的能力。

（）4.由于晶体管存在寄生电容，在高频时形成内反馈从而影响到调谐放大器工作的稳定性。

（）5.放大器的噪声系数定义为放大器输出端信噪比与输出端信噪比的比值，其值越大越好。

（）谐振功率放大器一、填空题1.丙类谐振功率放大器的特点是：晶体管基极偏压小于0，集电极电流为余弦脉冲，其导通角，故放大器具有很高的功率；放大器负载采用，用以，实现获得大功率输出。

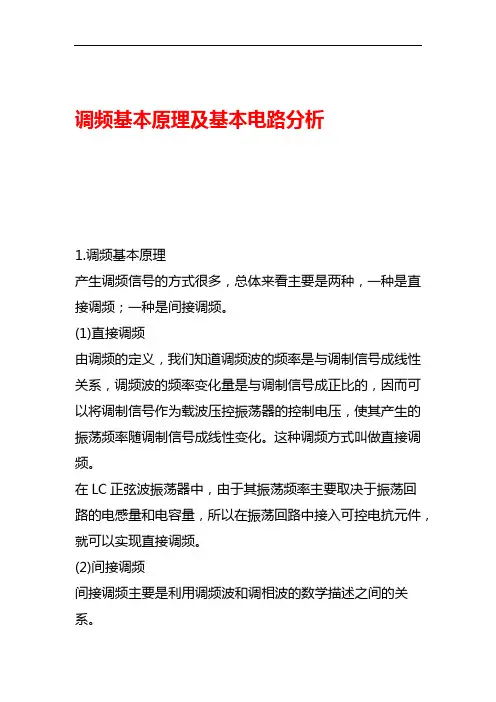

调频基本原理及基本电路分析1.调频基本原理产生调频信号的方式很多，总体来看主要是两种，一种是直接调频；一种是间接调频。

(1)直接调频由调频的定义，我们知道调频波的频率是与调制信号成线性关系，调频波的频率变化量是与调制信号成正比的，因而可以将调制信号作为载波压控振荡器的控制电压，使其产生的振荡频率随调制信号成线性变化。

这种调频方式叫做直接调频。

在LC正弦波振荡器中，由于其振荡频率主要取决于振荡回路的电感量和电容量，所以在振荡回路中接入可控电抗元件，就可以实现直接调频。

(2)间接调频间接调频主要是利用调频波和调相波的数学描述之间的关系。

变容二极管直接调频电路用变容二极管取代振荡回路中的电容C，以完成调制信号控制载波振荡器瞬时频率的作用的电路叫做变容二极管直接调频电路。

1.电路原理图10.9是一个变容二极管直接调频电路的原理图。

该电路本是变压器耦合反馈式正弦波振荡回路，L1C1回路是振荡器的主谐振回路，若没有图中虚线右边的电路，则该谐振回路决定了振荡器的振荡频率但该电路中在L1C1谐振回路中并联了一个变容二极管D，因而fo应由L1、C1及Cj共同决定，如图中虚线右边电路所示。

电路中C2是耦合电容，C3是高频及调制信号uΩ(t)的旁路电容，L2是高频扼流圈用以让uΩ(t)通过。

电源E 用以给变容二极管D提供反偏直流电压，uΩ(t)是调制信号。

下面我们通过分析该电路来阐述变容二极管调频电路的工作原理。

变容二极管是利用半导体PN结的结电容随反向电压变化这一特性而制成的一种半导体二极管，它是一种电压控制可变电抗元件，变容二极管的结电容Cj与反向电压uΩ(t)的关系见下式：下面我们来阐述该电路的具体工作原理：设调制信号为uΩ(t)，反向直流偏压Uo=UCC－E，则二极管反向电压为ur(t)=U0+uΩ(t)，因为∣Uo︱>︱uΩmax︱，所以二极管一直保持处于反偏状态。

此时，二极管等效电容Cj为：当调制信号作用于变容管端，如图10.10(b)所示，就会使变容管的结电容Cj在C0的基础上随uΩ(t)变化，经逐点作图，可得Cj随时间变化的曲线，如图10.10(c)所示。

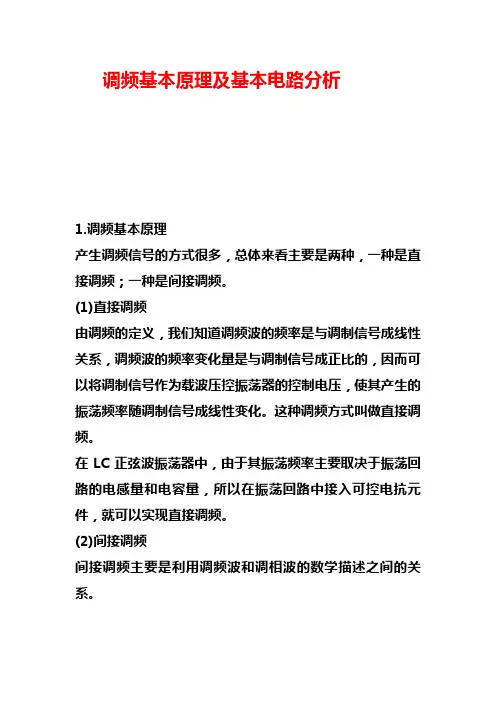

调频基本原理及基本电路分析1.调频基本原理产生调频信号的方式很多，总体来看主要是两种，一种是直接调频；一种是间接调频。

(1)直接调频由调频的定义，我们知道调频波的频率是与调制信号成线性关系，调频波的频率变化量是与调制信号成正比的，因而可以将调制信号作为载波压控振荡器的控制电压，使其产生的振荡频率随调制信号成线性变化。

这种调频方式叫做直接调频。

在LC正弦波振荡器中，由于其振荡频率主要取决于振荡回路的电感量和电容量，所以在振荡回路中接入可控电抗元件，就可以实现直接调频。

(2)间接调频间接调频主要是利用调频波和调相波的数学描述之间的关系。

变容二极管直接调频电路用变容二极管取代振荡回路中的电容C，以完成调制信号控制载波振荡器瞬时频率的作用的电路叫做变容二极管直接调频电路。

1.电路原理图10.9是一个变容二极管直接调频电路的原理图。

回路L1C1该电路本是变压器耦合反馈式正弦波振荡回路，是振荡器的主谐振回路，若没有图中虚线右边的电路，则该谐振回路决定了振荡器的振荡频率但该电路中在L1C1谐振回路中并联了一个变容二极管D，因而fo应由L1、C1及Cj共同决定，如图中虚线右边电路所示。

电路中C2是耦合电容，C3是高频及调制信号uΩ(t)的旁路电容，L2是高频扼流圈用以让uΩ(t)通过。

电源E用以给变容二极管D提供反偏直流电压，uΩ(t)是调制信号。

下面我们通过分析该电路来阐述变容二极管调频电路的工作原理。

变容二极管是利用半导体PN结的结电容随反向电压变化这一特性而制成的一种半导体二极管，它是一种电压控制可变电抗元件，变容二极管的结电容Cj与反向电压uΩ(t)的关系见下式：下面我们来阐述该电路的具体工作原理：设调制信号为uΩ(t)，反向直流偏压Uo=UCC－E，则二极管反向电压为ur(t)=U0+uΩ(t)，因为∣Uo︱>︱uΩmax︱，所以二极管一直保持处于反偏状态。

此时，二极管等效电容Cj为：当调制信号作用于变容管端，如图10.10(b)所示，就会使变容管的结电容Cj在C0的基础上随uΩ(t)变化，经逐点作图，可得Cj随时间变化的曲线，如图10.10(c)所示。

课程名称： 高频电子线路 考试对象：08电子本、电科本 试卷类型： 1 考试时间： 120 分钟一 、填空题（本题共有30个空，每空 1 分，共 30 分）1. 串联谐振回路谐振时 电抗 为零，回路 电阻 最小，回路 电流 最大。

2. 回路的Q 值与通频带成 反 比，Q 值越高，通频带 越窄 ，回路的选择性越好 。

3. 石英晶体具有 压电 效应，石英晶体谐振器有 串联 和并联 两个谐振频率。

4. 谐振放大器不稳定的主要原因在于晶体管中re y 的存在，单向化的方法有 中和法 和失配法 。

5. 晶体管的噪声主要有 热噪声 、 散粒噪声 、 分配噪声 、和 1/f 噪声 。

6. 混频器本身的特性所产生的干扰是 组合频率干扰和 副波道 干扰。

7.谐振功率放大器的三种工作状态为 临界 、过压 、和欠压。

一般工作在 临 界 状态；集电极调幅时应工作在 过压 状态，基极调幅时应工作在 欠压 状态 。

8. 根据控制对象参量的不同，反馈控制电路可以分为三类，它们分别是___AGC___ 、___AFC___ 和___APC___ 。

9. 有一载频均为10MHz 的AM 、PM 、FM 波，其调制电压均为3()0.3cos 410()v t t V πΩ=⨯。

调角时，频偏5m f kHz ∆=，则AM 波的带宽为 4kHz ，FM 波的带宽为 14kHz ，PM 波的带宽为 14kHz 。

二、判断题（本题共有10个小题，每题1.5分，共15分） 1.LC 并联谐振回路发生谐振时，回路电压达到最大。

（ ）2.双调谐回路小信号调谐放大器的性能比单调谐回路放大器优越。

（ ）3.要产生频率稳定度高的正弦信号应采用LC 振荡器。

( )4.为使放大器工作在丙类工作状态，则基极偏压应为正向偏置。

（ ）5.LC 谐振滤波器比石英晶体滤波器的滤波性能好。

（ ）6.高频功率放大器为大信号输入，常用的分析方法为折线分析法。

（ ）7.混频器、调幅器和振幅检波是利用非线性元件的平方项。

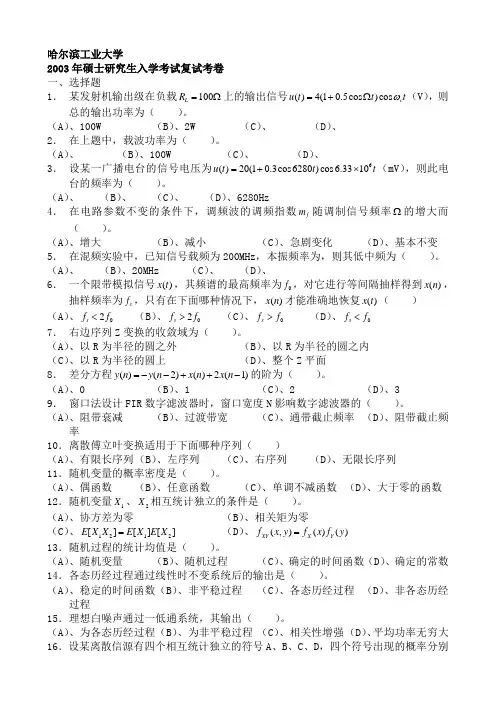

哈尔滨工业大学2003年硕士研究生入学考试复试考卷一、选择题1． 某发射机输出级在负载100L R =Ω上的输出信号()4(10.5cos )cos c u t t t ω=+Ω（V ），则总的输出功率为（ ）。

（A ）、100W （B ）、2W （C ）、 （D ）、2． 在上题中，载波功率为（ ）。

（A ）、 （B ）、100W （C ）、 （D ）、3． 设某一广播电台的信号电压为6()20(10.3cos 6280)cos 6.3310u t t t =+⨯（mV ），则此电台的频率为（ ）。

（A ）、 （B ）、 （C ）、 （D ）、6280Hz4． 在电路参数不变的条件下，调频波的调频指数f m 随调制信号频率Ω的增大而（ ）。

（A ）、增大 （B ）、减小 （C ）、急剧变化 （D ）、基本不变5． 在混频实验中，已知信号载频为200MHz ，本振频率为，则其低中频为（ ）。

（A ）、 （B ）、20MHz （C ）、 （D ）、6． 一个限带模拟信号()x t ，其频谱的最高频率为0f ，对它进行等间隔抽样得到()x n ，抽样频率为s f ，只有在下面哪种情况下，()x n 才能准确地恢复()x t （ ）（A ）、02s f f < （B ）、02s f f > （C ）、0s f f > （D ）、0s f f <7． 右边序列Z 变换的收敛域为（ ）。

（A ）、以R 为半径的圆之外 （B ）、以R 为半径的圆之内（C ）、以R 为半径的圆上 （D ）、整个Z 平面8． 差分方程()(2)()2(1)y n y n x n x n =--++-的阶为（ ）。

（A ）、0 （B ）、1 （C ）、2 （D ）、39． 窗口法设计FIR 数字滤波器时，窗口宽度N 影响数字滤波器的（ ）。

（A ）、阻带衰减 （B ）、过渡带宽 （C ）、通带截止频率 （D ）、阻带截止频率10．离散傅立叶变换适用于下面哪种序列（ ）（A ）、有限长序列 （B ）、左序列 （C ）、右序列 （D ）、无限长序列11．随机变量的概率密度是（ ）。

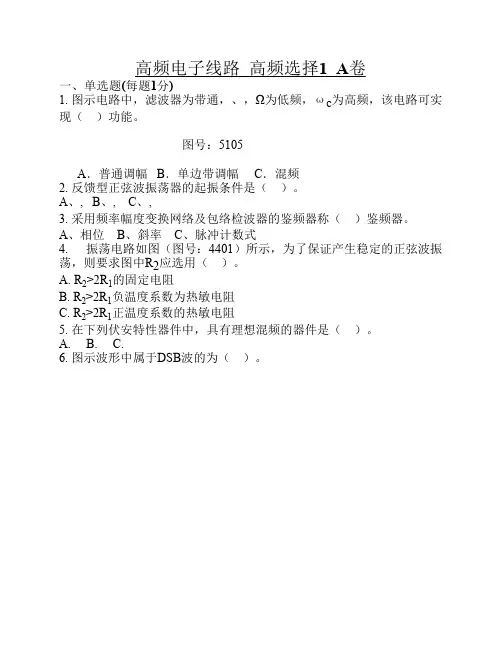

高频电子线路高频选择1 A卷一、单选题(每题1分)1. 图示电路中，滤波器为带通，、，Ω为低频，ωc为高频，该电路可实现（）功能。

图号：5105A．普通调幅 B．单边带调幅 C．混频2. 反馈型正弦波振荡器的起振条件是（）。

A、,B、,C、,3. 采用频率幅度变换网络及包络检波器的鉴频器称（）鉴频器。

A、相位B、斜率C、脉冲计数式4. 振荡电路如图（图号：4401）所示，为了保证产生稳定的正弦波振荡，则要求图中R2应选用（）。

A. R2>2R1的固定电阻B. R2>2R1负温度系数为热敏电阻C. R2>2R1正温度系数的热敏电阻5. 在下列伏安特性器件中，具有理想混频的器件是（）。

A. B. C.6. 图示波形中属于DSB波的为（）。

A． B． C．图号：51067. 丙类谐振功放，原工作在临界状态，电路其它参数不变，只使R e增大，放大器状态将变为（）。

A. 过压B.欠压C. 甲类8. 丙类谐振功放，原工作在临界状态，电路其它参数不变，只使V BB增大，放大器输出功率P o与效率ηC将发生下列（）变化。

A. P o、ηC基本不变B. P o减小、ηC增大C. P o增大、ηC减小9. 丙类谐振功放U im由零开始增大，放大器工作状态将按下列（）规律变化。

A. 欠压—临界—过压B. 过压—临界—欠压C. 过压—欠压—临界10. LC振荡器振荡时三极管集电极电流分量与静态工作点电流相比较，其大小关系为（）。

A、 B、 C、11. 调相信号的带宽为20kHz，当调制信号幅度不变，调制信号频率升高一倍，则带宽变为（）。

A、40kHzB、20kHzC、10kHz12. 正弦波振荡器如图（图号：4201）所示，该电路的反馈信号取（）两端电压。

A、C1B、C2C、C313. 正弦波振荡器如图（图号：4201）所示，当减小C3，振荡频率将（）。

A、不变B、下降C、升高14. 正弦波振荡器如图（图号：4201）所示，当增大C3，振荡输出电压U o的幅度将（）。

间接调频的基本原理一、基本概念间接调频是一种调制技术，也被称为频率调制。

它是通过改变载波信号的频率来携带和传输信息。

在间接调频中，信息信号被转换为一个不断变化的频率信号，然后与一个高频载波信号相乘，最终形成一个带有信息的调制信号。

二、工作原理间接调频的工作原理可以分为三个主要步骤：调制、混频和滤波。

1. 调制：在调制步骤中，信息信号被转换为一个基带信号。

这个基带信号的频率范围通常是较低的，例如音频信号的频率范围是20Hz 到20kHz。

2. 混频：在混频步骤中，基带信号被与一个高频载波信号相乘。

这个载波信号的频率通常要比基带信号的频率高得多，例如几十兆赫兹到几千兆赫兹。

3. 滤波：在滤波步骤中，通过滤波器将混频后的信号中的高频部分去除，只留下与基带信号相对应的频率成分。

这样得到的信号就是经过间接调频的信号，其中包含了原始信息信号。

三、应用领域间接调频技术在通信系统中有着广泛的应用。

以下是一些常见的应用领域：1. 无线通信：间接调频技术被广泛应用于无线通信系统，如移动通信、卫星通信和无线电广播等。

它可以提供高质量的音频和视频传输，并具有较好的抗干扰能力。

2. 雷达系统：雷达系统使用间接调频技术来检测和跟踪目标。

通过将雷达回波信号与一个高频载波信号相乘，可以提高雷达系统的灵敏度和距离分辨率。

3. 医学成像：间接调频技术在医学成像领域也有应用。

例如，超声波成像系统使用间接调频技术来生成图像，从而实现对人体内部结构的观察和诊断。

4. 无线传感器网络：在无线传感器网络中，间接调频技术可以用于传输传感器节点采集到的数据。

通过在每个节点上使用间接调频技术，可以实现节点之间的高效通信和数据传输。

间接调频是一种基于频率变化的调制技术，通过将信息信号转换为高频载波信号的频率变化来进行数据传输。

它在无线通信、雷达系统、医学成像和无线传感器网络等领域都有广泛的应用。

通过混频和滤波等步骤，间接调频技术可以实现高质量的信号传输和抗干扰能力，为现代通信系统的发展提供了重要支持。

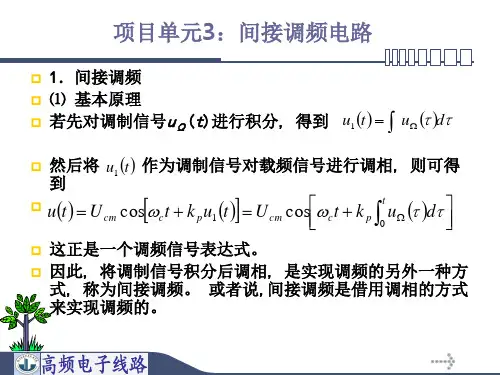

教学内容：一、调频信号的产生由调频信号的频谱分析可知，调制后的，要产生调频信号就必须利用非线性调频信号中包含许多新的频率分量，因此元器件进行频率变换.产生调频信号的方法主要有两种:直接调频和间接调频。

直接调频是用调制信号直接控制载波的瞬时频率，产生调频信号.间接调频则是先将调制信号进行积分，再对载波进行调相，获得调频信号。

二、直接调频电路直接调频的基本原理是利用调制信号直接控制振荡器的振荡频率，使其不失真地反映调制信号变化规律。

（1)改变振荡回路的元件参数实现调频调频电路中常用的可控电容元件有变容二极管和电抗管电路。

常用的可控电感元件是具有铁氧体磁芯的电感线圈或电抗管电路,而可控电阻元件有PIN二极管和场效应管.若将这样的可控参数元件或电路直接代替振荡器振荡回路的某一元件(例如L或C）或者直接并接在振荡回路两端,这样振荡频率就会与可控参数元件的数值有关，用调制信号去控制这样元件的参数值，就能够实现直接调频。

（2)变容二极管直接调频电路1）变容二极管的特性变容二极管是根据PN结的结电容随反向电压改变而变化的原理设计的一种二极管.它的极间结构、伏安特性与一般检波二极管没有多大差别。

不同的是在加反向偏压时，变容二管呈现一个较大的结电容。

这个结电4312容的大小能灵敏地随反向偏压而变化.正是利用了变容二极管这一特性，将变容二极管接到振荡器的振荡回路中，作为可控电容元件，则回路的电容量会明显地随调制电压而变化，从而改变振荡频率，达到调频的目的。

右图为变容二极管的反向电压与其结电容呈非线性关系2）基本原理变容二极管是振荡回路的一个组成部分,加在变容二极管上的反向电压u =V CC –VB+U(t）,结电容是振荡器的振荡回路的一部分，结电容随调制信号变化，回路总电容也随调制信号变化，故振荡频率也将随调制信号而变化。

只要适当选取变容二极管的特性及工作状态，可以使振荡频率的变化与调制信号近似成线性关系，从而实现调频。
