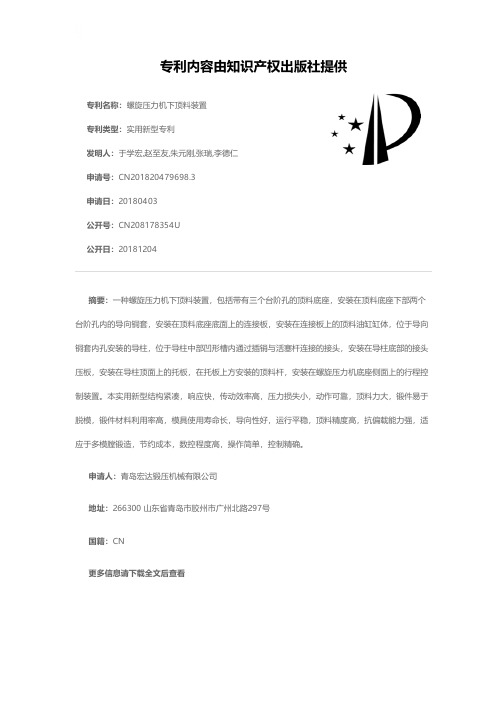

螺旋压力机下顶料装置[实用新型专利]

螺旋压力机下顶料装置[实用新型专利]

专利名称：螺旋压力机下顶料装置
专利类型：实用新型专利
发明人：于学宏,赵至友,朱元刚,张瑞,李德仁申请号：CN201820479698.3
申请日：20180403
公开号：CN208178354U
公开日：
20181204
专利内容由知识产权出版社提供
摘要：一种螺旋压力机下顶料装置，包括带有三个台阶孔的顶料底座，安装在顶料底座下部两个台阶孔内的导向铜套，安装在顶料底座底面上的连接板，安装在连接板上的顶料油缸缸体，位于导向铜套内孔安装的导柱，位于导柱中部凹形槽内通过插销与活塞杆连接的接头，安装在导柱底部的接头压板，安装在导柱顶面上的托板，在托板上方安装的顶料杆，安装在螺旋压力机底座侧面上的行程控制装置。

本实用新型结构紧凑，响应快，传动效率高，压力损失小，动作可靠，顶料力大，锻件易于脱模，锻件材料利用率高，模具使用寿命长，导向性好，运行平稳，顶料精度高，抗偏载能力强，适应于多模膛锻造，节约成本，数控程度高，操作简单，控制精确。

申请人：青岛宏达锻压机械有限公司
地址：266300 山东省青岛市胶州市广州北路297号
国籍：CN
更多信息请下载全文后查看。

一种电动螺旋压力机[发明专利]

一种电动螺旋压力机[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710888097.8(22)申请日 2017.09.27(71)申请人 青岛鑫顺杰锻压科技有限公司地址 266000 山东省青岛市胶州市阜安街道办事处邹家洼村(72)发明人 刘志杰　(51)Int.Cl.B21J 9/18(2006.01)B21J 9/20(2006.01)(54)发明名称一种电动螺旋压力机(57)摘要本发明公开了一种电动螺旋压力机，包括机身、电机、离合器、制动器、飞轮、螺母、螺杆、滑块和可编程控制器(PLC)；所述电机安装在机身上；所述电机通过离合器与齿轮传动驱动所述飞轮；所述飞轮在离合器与齿轮驱动下旋转加速；所述螺杆与飞轮连接靠飞轮驱动；所述螺杆通过螺母将螺杆的旋转运动转化为滑块上下往复运动；所述PLC与变频驱动器采用直接转矩控制技术，辅以外围控制电路，构成满足电动螺旋压力机性能要求的数控系统。

本发明通过控制离合器与齿轮闭合及脱离实现飞轮和螺杆加速旋转，通过PLC 实时调整自动实现对工件打击循环，不仅提高工作效率还可以使电动螺旋压力机稳定、可靠、长期运行，增加压力机的使用寿命。

权利要求书2页 说明书4页 附图3页CN 107695270 A 2018.02.16C N 107695270A1.一种电动螺旋压力机，包括机身(11)、电机(6)、离合器(5)、制动器(1)、飞轮(3)、齿轮箱(4)、螺母(7)、螺杆(8)、滑块(12)和可编程控制器(PLC)(10)，所述电机(6)安装在机身(11)上，所述电机(6)设有两个，所述电机与变频器连接；所述电机(6)通过离合器(5)与齿轮传动驱动所述飞轮(3)，所述飞轮(3)在离合器(5)与齿轮驱动下旋转加速；所述螺杆(8)与飞轮(3)连接，所述螺杆(8)靠飞轮(3)驱动，所述螺杆(8)通过所述螺母(7)将螺杆(8)的旋转运动转化为滑块(12)的上下往复运动，从而实现滑块(12)的下行打击和回程动作，所述PLC(10)与变频驱动器采用直接转矩控制技术，辅以外围控制电路，构成满足电动螺旋压力机性能要求的数控系统。

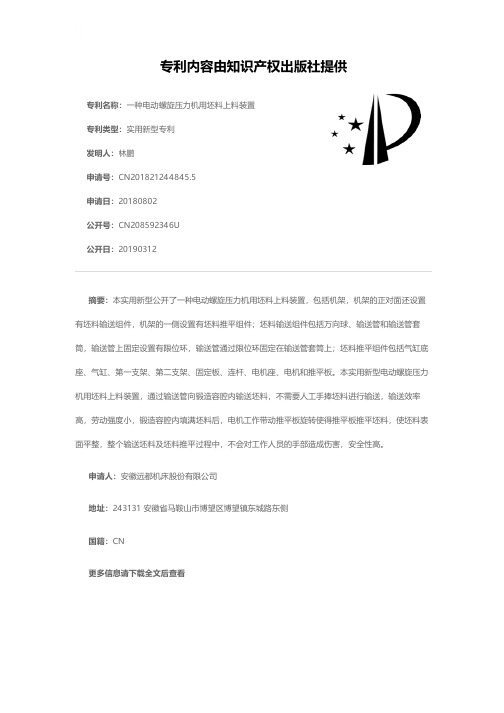

一种电动螺旋压力机用坯料上料装置[实用新型专利]

一种电动螺旋压力机用坯料上料装置[实用新型专利]

专利名称：一种电动螺旋压力机用坯料上料装置专利类型：实用新型专利
发明人：林鹏
申请号：CN201821244845.5
申请日：20180802
公开号：CN208592346U
公开日：
20190312
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电动螺旋压力机用坯料上料装置，包括机架，机架的正对面还设置有坯料输送组件，机架的一侧设置有坯料推平组件；坯料输送组件包括万向球、输送管和输送管套筒，输送管上固定设置有限位环，输送管通过限位环固定在输送管套筒上；坯料推平组件包括气缸底座、气缸、第一支架、第二支架、固定板、连杆、电机座、电机和推平板。

本实用新型电动螺旋压力机用坯料上料装置，通过输送管向锻造容腔内输送坯料，不需要人工手捧坯料进行输送，输送效率高，劳动强度小，锻造容腔内填满坯料后，电机工作带动推平板旋转使得推平板推平坯料，使坯料表面平整，整个输送坯料及坯料推平过程中，不会对工作人员的手部造成伤害，安全性高。

申请人：安徽远都机床股份有限公司
地址：243131 安徽省马鞍山市博望区博望镇东城路东侧
国籍：CN
更多信息请下载全文后查看。

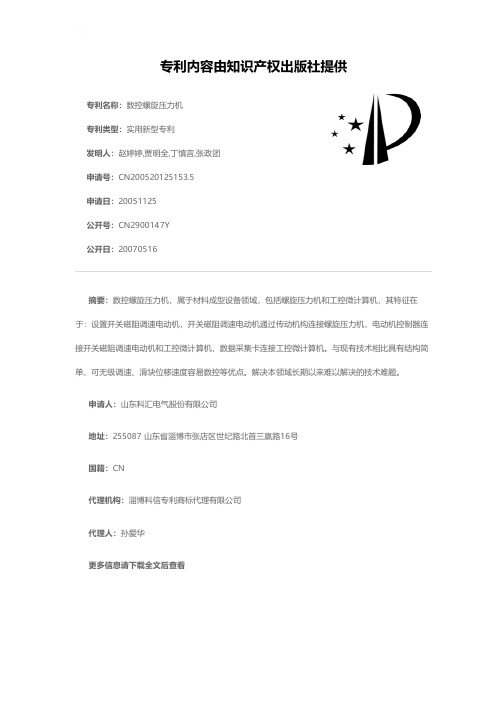

数控螺旋压力机[实用新型专利]

数控螺旋压力机[实用新型专利]

专利名称：数控螺旋压力机
专利类型：实用新型专利
发明人：赵婷婷,贾明全,丁慎言,张政团申请号：CN200520125153.5
申请日：20051125
公开号：CN2900147Y
公开日：
20070516
专利内容由知识产权出版社提供
摘要：数控螺旋压力机，属于材料成型设备领域，包括螺旋压力机和工控微计算机，其特征在于：设置开关磁阻调速电动机，开关磁阻调速电动机通过传动机构连接螺旋压力机，电动机控制器连接开关磁阻调速电动机和工控微计算机，数据采集卡连接工控微计算机。

与现有技术相比具有结构简单、可无级调速、滑块位移速度容易数控等优点。

解决本领域长期以来难以解决的技术难题。

申请人：山东科汇电气股份有限公司
地址：255087 山东省淄博市张店区世纪路北首三赢路16号
国籍：CN
代理机构：淄博科信专利商标代理有限公司
代理人：孙爱华
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代理人 赵月娜
(51)Int .Cl . B21J 13/14(2006 .01)
(10)授权公告号 CN 209465642 U (45)授权公告日 2019.10.08
( 54 )实用新型名称 数控电动螺旋压力机下顶料装置
( 57 )摘要 本实 用新型涉及数控电 动螺旋压 力机下顶
料装置 ，包括顶料支架 、液压缸 、下顶板 、连接于 液压缸的缸杆与下顶板之间的下顶料机构，其技 术要点是：下顶料机构包括与液压缸的缸杆铰接 且在液压缸驱动下沿垂直方向运动的顶料横梁、 固定于顶料横梁上表面的下托板、下端与下托板 上表面接触而上端穿过顶料支架的上支撑板的 下顶杆组、固定于下顶杆组上端的上托板、位于 上托板上方且与下顶板下表面固定连接的上顶 杆组、用于固定在压力机下垫板下表面且分别与 上顶杆组的各个上顶杆一一对应的上导向套、固 定在顶料支架的上支撑板且与下顶杆组的各个 下顶杆一一对应的下导向套。其结构合理、使用 可靠，顶出动作稳定，顶料效果好，且一次行程顶 出多工位的锻件。
5 .根据权利要求1所述的数控电动螺旋压力机下顶料装置，其特征在于：所述上顶杆组 由分别分布于下顶板下表面中心位置、分布于下顶板下表面左、右两侧的5根上顶杆组成。
6 .根据权利要求2所述的数控电动螺旋压力机下顶料装置，其特征在于：所述上支撑板 下表面设有限位板，所述限位板上设有用于限制顶料横梁行程的接近开关。
发明内容 [0008] 本实用新型的目的是为了提供一种解决上述问题的数控电动螺旋压力机下顶料 装置，结构合理、使用可靠，顶出动作稳定，顶料效果好，适用于多工位的顶出系统。 [0009] 本实用新型的技术方案是： [0010] 一种数控电动螺旋压力机下顶料装置，包括用于固定在压力机床底座底部中心的 顶料支架、与顶料支架固定连接的液压缸、用于嵌装在压力机下垫板上表面的下顶板、连接 于液压缸的 缸杆与下顶板之间的 下顶料机构 ，其技术要点是 ：所述下顶料机构包括与液压 缸的缸杆铰接且在液压缸驱动下沿垂直方向运动的顶料横梁、固定于顶料横梁上表面的下 托板、下端与下托板上表面接触而上端穿过顶料支架的上支撑板的下顶杆组、固定于下顶 杆组上端的上托板、位于上托板上方且与下顶板下表面固定连接的上顶杆组、用于固定在 压力机下垫板下表面且分别与上顶杆组的各个上顶杆一一对应的上导向套、固定在顶料支 架的上支撑板且与下顶杆组的各个下顶杆一一对应的下导向套，所述上托板上表面与上顶 杆组的下端之间预留有间距，所述下顶板呈“艹”状。 [0011] 上述的数控电动螺旋压力机下顶料装置，所述顶料支架由边缘与压力机床底座固 定的上支撑板、设于上支撑板正下方且与液压缸缸体连接固定的下支撑板、连接于上、下支 撑板之间的前、后立板、设于下支撑板上表面左、右两端的定位套、固定于上支撑板下方且 下端插入定位套中并固定的 导向杆组成 ，所述定位套外壁设有定位孔 ，所述顶料横梁对应 导向杆位置固定有与导向杆配合的铜套。
2 .根据权利要求1所述的数控电动螺旋压力机下顶料装置，其特征在于：所述顶料支架 由边缘与压力机床底座固定的上支撑板、设于上支撑板正下方且与液压缸缸体连接固定的 下支撑板、连接于上、下支撑板之间的前、后立板、设于下支撑板上表面左、右两端的定位 套、固定于上支撑板下方且下端插入定位套中并固定的 导向杆组成 ，所述定位套外壁设有 定位孔，所述顶料横梁对应导向杆位置固定有与导向杆配合的铜套。
2
CN 209465642 U

技术领域 [0001] 本实用新型涉及数据电动螺旋压力机，特别是一种数控电动螺旋压力机下顶料装 置，适用于结构复杂的锻件顶出系统。
背景技术 [0002] 数据电动螺旋压力机是一种工艺适用性极强的锻压设备，具有万能性大、结构简 便、调整维护简便、滑块无下死点、便于模具设计和锻件精度高等特点，适用于各种精锻、精 整、精压、压印 、校整、校平等工序。电 动螺旋压力机既能 用于热锻 ，又能 用于精锻、精整 ；既 能适用于不锈钢复底锅压力焊接工艺，又能适用钛合金叶片及其它叶片的精密锻造。 [0003] 一般，螺旋压力机锻造结束后，滑块回程，此时需要下顶料装置将锻件顶出模具。 但现有的下顶料装置在使用过程中存在如下问题： [0004] 1、顶杆过长，导向性不好，顶出锻件过程中容易发生弯曲，顶出动作不稳定，影响 顶出效果； [0005] 2、上托板上表面与上顶杆组的下端之间无预留，顶出锻件时，因液压缸运到，造成 上托板与上顶杆的冷击，造成上顶杆弯曲。 [0006] 3、不适于多工位复杂的顶出系统，工作效率低。 [0007] 基于此，现有的下顶料装置仍需改进。
3 .根据权利要求2所述的数控电动螺旋压力机下顶料装置，其特征在于：所述顶料横梁 在水平方向上位于前、后立板之间 ，在垂直方向上位于上、下支撑板之间。
4 .根据权利要求1所述的数控电动螺旋压力机下顶料装置，其特征在于：所述下顶杆组 由分别分布于顶料横梁上方中心位置、对应分布于顶料横梁上方左、右两侧的5根下顶杆组 成，所述下托板分为左、中、右三块板，分别支撑分布于顶料横梁上方左侧的下顶杆、分布中 心位置于顶料横梁上方中心位置的下顶杆和分布于顶料横梁上方右侧的下顶杆。
权利要求书1页 说明书3页 附图4页
CN 209465642 U
CN 209465642 U
权 利 要 求 书
1/1 页
1 .一种数控电动螺旋压力机下顶料装置，包括用于固定在压力机床底座底部中心的顶 料支架、与顶料支架固定连接的液压缸、用于嵌装在压力机下垫板上表面的下顶板、连接于 液压缸的缸杆与下顶板之间的下顶料机构，其特征在于：所述下顶料机构包括与液压缸的 缸杆铰接且在液压缸驱动下沿垂直方向运动的顶料横梁、固定于顶料横梁上表面的下托 板、下端与下托板上表面接触而上端穿过顶料支架的上支撑板的下顶杆组、固定于下顶杆 组上端的上托板、位于上托板上方且与下顶板下表面固定连接的上顶杆组、用于固定在压 力机下垫板下表面且分别与上顶杆组的各个上顶杆一一对应的上导向套、固定在顶料支架 的上支撑板且与下顶杆组的各个下顶杆一一对应的下导向套，所述上托板上表面与上顶杆 组的下端之间预留有间距，所述下顶板呈“艹”状。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920173037 .2
(22)申请日 2019 .01 .31
(73)专利权人 辽阳锻压机床股份有限公司 地址 111000 辽宁省辽阳市太子河区干渠 路83号
(72)发明人 尹薇薇 王雪
(74)专利代理机构 沈阳鼎恒知识产权代理事务 所(普通合伙) 21245
