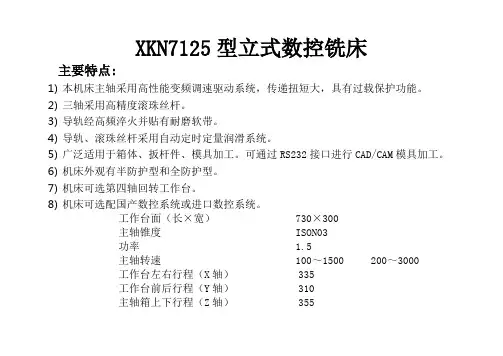

XKN7125型立式数控铣床主要特点:1)本机床主轴采用高性能变频调速驱动系统，传递扭短大，具有过载保护功能。
2)三轴采用高精度滚珠丝杆。
3)导轨经高频淬火并贴有耐磨软带。
4)导轨、滚珠丝杆采用自动定时定量润滑系统。
5)广泛适用于箱体、扳杆件、模具加工。
可通过RS232接口进行CAD/CAM模具加工。
6)机床外观有半防护型和全防护型。
7)机床可选第四轴回转工作台。
8)机床可选配国产数控系统或进口数控系统。
工作台面（长×宽） 730×300主轴锥度 ISON03功率 1.5主轴转速 100～1500 200～3000工作台左右行程（X轴） 335工作台前后行程（Y轴） 310主轴箱上下行程（Z轴） 355快速（X、Y、Z） 4000快进（X、Y、Z） 10～2500CK6136/CK6140型数控车床主要特性：CK6136/CK6140型数控车床的导轨经超音频淬火并精磨，耐磨性好，精度高，主轴采用变频无级高速控制，可自动完成对零件的内外圆柱面、端面、任意锥面、圆弧面及公英制螺纹切削等工序连续加工。
1）可根据用户要求选配西门子或日本发那科数控系统。
2）可根据用户要求加装气动卡盘，液压卡盘等特殊附件。
CK6136 CK6140床身上最大工件回转直径 360 410最大工件长度 750.1000.1500 750.1000.1500主轴孔莫氏锥度 NO.6主轴转速范围，无级变速 120-2000快速移动速度，X轴 6000Z轴 8000工作进给速度，X轴 3～2500Z轴 6～3000回转刀架工位数 4（standard）6(optional)主电机功率 5.5。

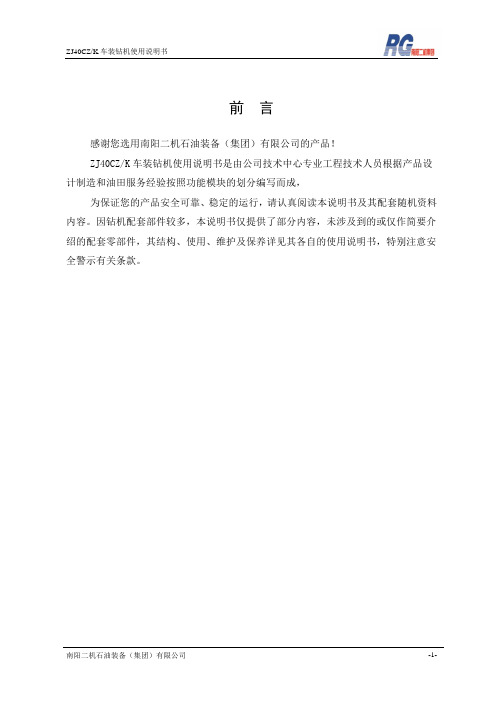

ZJ40CZ/K车装钻机使用说明书前言感谢您选用南阳二机石油装备（集团）有限公司的产品！ZJ40CZ/K车装钻机使用说明书是由公司技术中心专业工程技术人员根据产品设计制造和油田服务经验按照功能模块的划分编写而成，为保证您的产品安全可靠、稳定的运行，请认真阅读本说明书及其配套随机资料内容。
因钻机配套部件较多，本说明书仅提供了部分内容，未涉及到的或仅作简要介绍的配套零部件，其结构、使用、维护及保养详见其各自的使用说明书，特别注意安全警示有关条款。
ZJ40CZ/K 车装钻机使用说明书重要安全声明本说明书使用以下标题、标志时，请认真阅读！警告：用于如果不正确遵守操作步骤、方法等，可导致人身伤亡的情况； 用于如果不严密观察操作步骤、方法等，可能导致损伤或破坏设备 注：用于注意或单独解释说明的情况。
ZJ40CZ/K车装钻机使用说明书✧调整检修发动机、液力变矩器、分动箱、绞车等传动系统前，摘挂每个挂合手柄前，务必先停止发动机。
✧操作人员进入井场，应戴好安全帽，穿好劳动防护用品。
✧加注发动机燃油或气路系统酒精时，严禁明火及吸烟。
✧发动机启动前，先检查手刹车是否刹车，换档阀（驾驶室和司钻台）是否处于空档。
严禁在松刹或挂档状态下启动发动机。
✧发动机启动后，不宜立刻重载运行，应空载或轻载运行一段时间，待各部分温度正常，润滑良好后，方可进行重载工作动作。
✧主机就位后，待发动机熄火后将并车箱驱动车桥的前后挂合手柄置于完全脱开，并使气路双梭阀同时换向为车上供气。
在钻修作业时，严禁摘挂该装备。
✧主机完成钻修作业后，先将发动机熄火后再将并车箱驱动车桥的前后挂合手柄置于挂合状态并使气路双梭阀同时换向为车下供气。
✧作业时，发动机转速不低于1200r/min工作,以使液力变速箱有足够的润滑油量。
✧严禁挂合倒档起下钻。
✧钩载超过1150kN(253500lb)时，采用双机并车，摘挂并车装置时，必须先熄火发动机。
✧液力变速箱采用气控换档方式。

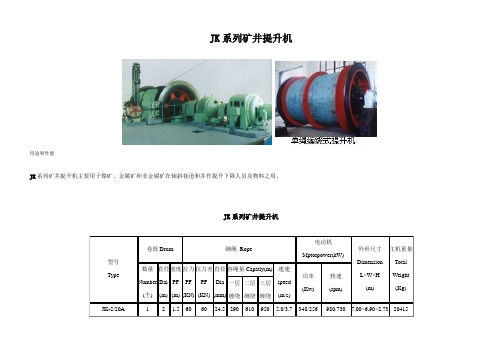

JK系列矿井提升机
用途和性能
JK系列矿井提升机主要用于煤矿、金属矿和非金属矿在倾斜巷道和井作提升下降人员及物料之用。
JK系列矿井提升机
或选用JKB系列防爆矿井提升机
JKB系列矿井防爆提升机
产品特点：
1、主轴装置的减速器和电动机布置在同一线轴上，对安装、检修极为方便。
并可节省基建面积30%左右。
2、主轴装置采用滚动轴承，便于安装调整。
主轴上采用的新结构形式滚筒与主轴同心度好，主轴抗冲击力强、寿命长。
3、按用户要求，滚筒、制动盘可提供剖分结构，便于运输与井下安装。
在设计上采用螺栓联结，可缩短其安装周期和调整提高精度。
在井下安装好的剖分滚筒，不需另行加工即可达到设计精度要求。
4、减速器有双力线和行星减速器两种,采用分流式中心驱动传动结构形式，传递功率大，传动平稳，噪音小，发热小，重量轻，寿命长。
5、盘式制动灵敏，安全可靠。
采用碟型弹簧产生压力，液压控制，制动时间小于0.3秒。
6、机器控制完全集中在操作台上，方便，灵活。
仪表齐全、操作简便。
7、双筒提升设备设置了齿轮式液压控制快速离合装置，在操纵台上即可实现便捷、轻松的调绳。
8、电控装置设有普通型和PLC控制型，并可根据用户要求，提供直流拖动或变频拖动。
常用机加工设备介绍(总40页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除机加工设备介绍（主要针对大型机加工设备）目录1. 镗铣加工中心 (1)1.1 日本TOYODA大型/超大型卧式加工中心:FH系列重切削 (1)1.2 韩国威亚WIA大型卧式加工中心KH1000 (2)1.3 日本三井精机超高精度卧式加工中心HS8A大型/超大型 (3)1.4 韩国WIA大型立式加工中心 (4)1.5 日本TOYODA强力切削大型卧式加工中心:FA800/FA1050 (5)2. 数控车床/车削中心 (5)2.1 日本大隈OKUMA五轴立式数控车床车削中心VTM系列 (6)2.2 日本大隈OKUMA立式数控车床车削中心VTM系列 (8)3. 复合数控机床 (9)3.1 车铣 (9)3.1.1 日本大隈OKUMA车铣复合数控机床MULTUSB750 (9)3.1.2 德国DMG车铣复合数控机床,FD系列 (11)3.1.3 德国DMG车铣复合数控机床CTXbeta1250 (13)3.2 车磨 (13)3.2.1 德国EMAG倒置式立式车磨中心:VSCDS/DDS和VLC-250-DS (13)3.3 钻铣 (15)3.3.1 铝铜型材钻铣复合加工中心PJ-NC6500 (15)3.3.2 国产五轴钻铣复合数控深孔 (15)3.3.3 德国德马吉DMG铣钻加工中心MILLTAP700 (16)4. 数控磨床 (17)4.1 成型 (17)4.1.1 德国Peter-Wolters精密蠕动成型磨床Macro-L (17)4.1.2 日本Okamoto超精密自动曲线成型磨床:UPZ系列 (18)4.2 高精度/超高精度 (19)4.2.1 日本三井精机MITSUISEIKI高精度坐标磨床300G/3GEN/4GDN 194.2.2 美国500型数控坐标磨床 (20)4.2.3 德国peter-wolters大型双端面平面加工机床AC系列 (22)4.3 复杂型面工件 (25)4.3.1 美国1280型数控坐标磨床 (25)4.3.2日本Okamoto超精密自动曲线成型磨床:UPZ系列 (27)4.4 去毛刺机床 (28)4.4.1 热能去毛刺机床 (28)4.4.2 国产真空减压超声波去铸砂去毛刺机,StarCluster (29)4.4.3 德国砂带毛刷复合型抛光去毛刺机床FE700-L (30)1. 镗铣加工中心1.1 日本TOYODA大型/超大型卧式加工中心:FH系列重切削品牌：日本TOYODA型号：FH800S、FH1050S、FH1250SX、FH1250SW应用行业：汽车零部件、金属加工产品特点：在“大型、快速、强力”三项中，达到同级别机型最高性能水平。
精心整理一、概述1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。
2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。
电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。
3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏二种。
电动机额定电压110伏的仅有他励电压110伏一种。
4.Z25.前一个1代表11.2.三、Z21.2.四、Z21.Z22.Z23.Z 2-6213配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。
三、型号说明：四、结构简介：本系列电机的机座采用薄钢板多角形叠片结构，具有体积小，重量轻等特点。
适用可控硅整流电源，在负载电流的迅速变化下，电机有良好的换向性能。
整个定子和转子采用无溶剂漆真空压力浸渍（VPI），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能良好。
电枢铁心硅钢片叠装而成，具有良好的导磁性能。
本系列电机全部采用滚动轴承，不停机加油结构，本系列电机的绝缘等级为F级。
五、冷却方式和结构，安装型式：本系列电机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分极》标准，外客防护等级有IP23和IP44两种。
电动机冷却方式根据GB/T1993和IEC34-6《电机冷却方法》标准，有IC06、IC17和IC37三种，本系列电动机标准形式的冷却空气入口在电机传动端（非换向器端）。
本系列电动机的防护等级和冷却方法见下表1本系列电动机的安装型式符合GB997和IEC34-7《电机结构及安装型式代号》。
SR13０C型旋挖钻机使用说明书Operａtion andﻩﻩﻩmaiｎtenaｎceﻩﻩmａｎｕａlＳR１30C rotary drilling rig三一集团·北京市三一重机有限公司序言尊敬的用户:北京市三一重机有限公司真诚欢迎您成为拥有全液压旋挖钻机的成员。
“三一”提供给您的是一流的产品、一流的质量、一流的服务。
ＳＲ130C型旋挖钻机是为适应当前施工技术而开发的新产品；在设计和制造上吸取了国内外著名品牌产品的优点，主要性能参数达到和超过了国际同类型产品的水平.ＳR１３0Ｃ型旋挖钻机采用了先进的、合理设计的运动机构,工作机动灵活,施工效率高。
ＳR130C型旋挖钻机的关键零部件采用了国际知名品牌产品，如德国力士乐液压元件、日本高精度密封轴承、美国专业油管接头、优质钻杆等;电气系统拥有完美的CAＮ-ＢUS总线技术、基于嵌入式系统的工程机械控制器为核心、是实现机电液一体化控制的一种实时、有效、灵活的新型控制系统，全面负责对发动机、液压泵、液压控制阀和整机的复合控制，及对发动机、液压系统、工作状态进行检测和保护,从而保证了整机的高可靠性。
ＳR1３0C型旋挖钻机结构优良、牢固，抗冲击能力强。
动力头能提供超大扭矩;所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具,可钻进粘土层、沙层、卵石层和中风化岩石层。
还适合永久性冻土层和普通钻机无法钻进的卵石层施工。
本说明书向您简要介绍了旋挖钻机的结构、零部件、安全、维护保养等有关方面的知识，请您及操作人员应仔细阅读,以便您正确使用、维护和保养您所拥有的旋挖钻机，降低您的使用成本。
尊敬的朋友,谢谢您对北京市三一重机有限公司的信任，选择了ＳR1３0C型旋挖钻机。
我们衷心祝愿您在桩基础施工中取得巨大的成功,获得更多的利润空间,万事大吉、心想事成。
北京市三一重机有限公司会对产品进行持续改进和完善，力求尽善尽美,您所购的旋挖钻机可能与本说明书有差异,由此可能会给您会造成不便，敬请谅解。

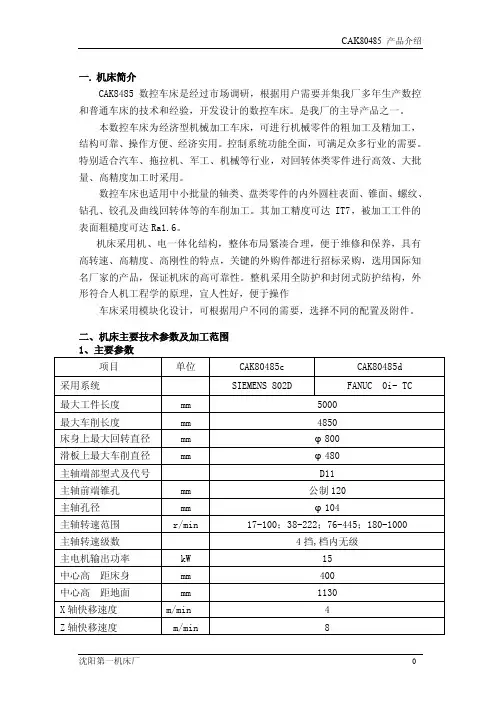

一. 机床简介CAK8485数控车床是经过市场调研，根据用户需要并集我厂多年生产数控和普通车床的技术和经验，开发设计的数控车床。
是我厂的主导产品之一。
本数控车床为经济型机械加工车床，可进行机械零件的粗加工及精加工，结构可靠、操作方便、经济实用。
控制系统功能全面，可满足众多行业的需要。
特别适合汽车、拖拉机、军工、机械等行业，对回转体类零件进行高效、大批量、高精度加工时采用。
数控车床也适用中小批量的轴类、盘类零件的内外圆柱表面、锥面、螺纹、钻孔、铰孔及曲线回转体等的车削加工。
其加工精度可达IT7，被加工工件的表面粗糙度可达Ra1.6。
机床采用机、电一体化结构，整体布局紧凑合理，便于维修和保养，具有高转速、高精度、高刚性的特点，关键的外购件都进行招标采购，选用国际知名厂家的产品，保证机床的高可靠性。
整机采用全防护和封闭式防护结构，外形符合人机工程学的原理，宜人性好，便于操作车床采用模块化设计，可根据用户不同的需要，选择不同的配置及附件。
二、机床主要技术参数及加工范围三.机床的结构特点1.高刚性的平式整体床身该系列机床采用平式整体床身，采用砂型工艺铸造，内部筋形布局合理，导轨面宽，床身整体刚性高。
采用中频淬火，淬硬层深2～3mm，硬度达HRC52以上，床鞍、滑板滑动导轨面贴塑处理，使得进给系统的刚度，摩擦阻尼系数等动、静态特性都处于最佳状态，由于动、静摩擦系数接近，减少了低速爬行现象的发生；使得机床刚性好，抵抗振动、变形能力高，可使用户获得较高的加工精度及提高快速移动的速度，获得较高的生产效率。
2.高转速、高刚性、高精度的床头箱该系列机床床头箱为液压自动变速，其主轴轴承都选用国产精密主轴轴承，采用外循环润滑油润滑，可以有效的控制主轴温升,另外床头箱内部传动件采取体外循环润滑油润滑，散热效果较好，使床头箱运转过程中所产生的热量能充分而迅速地扩散到外部。
设计床头箱时提高主轴精度、增强刚性，先进的加工设备保证了床头箱、主轴及各种零件的加工精度，装配时主轴轴承进行了预紧并保证衡定预紧。
序言在近几十年中,螺杆钻具作为一种井下动力工具获得了迅速发展，其优势在于：1.井底直接提供动力,减少了井下钻具的磨损和损坏。
2.增加钻头的转速和扭矩,提高了进尺率。
3.可准确地定向、造斜、纠偏。
４.可用于水平井、开窗侧钻、扩眼、取芯等作业，显著提高钻井的经济效益。
5.与转盘同时使用用于直井全面钻进,大幅提高机械钻速。
在这本手册中主要介绍了中成牌螺杆钻具的工作原理、性能、使用要求及注意事项,从而使用户能够安全、高效的使用我们的产品。
操作人员必须具有一定的专业素质以及实际经验,并需要对本说明书进行仔细阅读。
但是，本手册绝不能作为操作人员进行作业的唯一依据。
随着技术的进步,我们将不断推出更多新产品以满足市场需要,因此，请及时参考我们最新的参数手册。
如果在使用过程中发现关于钻具操作,生产安全以及本手册提供信息的不明之处等问题,请及时联系我们，我们会尽力帮你解决。
20０８.8版权所有:未经许可，本出版物的任何部分都不得以任何的形式手段，如电子、机械、照相、录制等进行复制、资料检索或播送。
ﻬ一、企业简介渤海装备中成机械制造有限公司螺杆钻具制造厂是中国石油天然气集团公司确认的定点生产厂，螺杆钻具产品采用从美国史密斯公司引进的全套设计制造技术和专用设备而生产，包括生产制造与整机装配生产线、热处理可控气氛生产线以及定子橡胶生产线，具有当代国际先进水平。
公司生产的螺杆钻具，经过十多年对国外技术的消化、吸收和改进,已生产出直径６0~2８6ｍｍ,１6种规格，３.5Mpa、7Mpa、14Mｐa三种水眼压降系列,单头与多头，单弯、双弯以及可调弯壳体，配合各种形式扶正器使用的400多个品种的螺杆钻具,而且能够独立开发和生产适用于各种用途的各种规格系列的螺杆钻具。
近年来为适应市场需求开发了一系列大扭矩、大功率、耐高温、长寿命螺杆钻具,并研制出应用于小井眼井、连续油管钻井及修井作业的小直径螺杆钻具、应用于空气欠平衡钻井的空气泡沫螺杆钻具及应用在钾酸盐等特殊钻井液中钻井的螺杆钻具，其中多项技术获得国家专利证书。
JAND系列交流伺服驱动器用户手册地址：深圳市光明区马田街道金安路佳裕科技创新产业园B栋电话：*************4001890098传真：*************E-mail:*******************前言本手册的所有内容，著作财产权归深圳市杰美康机电有限公司所有，未经深圳市杰美康机电有限公司许可，任何单位或个人不得随意仿制、拷贝、撰抄。
本手册无任何形式的担保、立场表达或其它暗示。
如有本手册所提到的产品的信息，所引起的直接或间接的资料流出，导致利益损失后果，深圳市杰美康机电有限公司与所属员工不承担任何责任。
除此以外，本手册提到的产品及其资料仅供参考，内容如有更新，恕不另行通知。
版权所有，不得翻印。
深圳市杰美康机电有限公司版本编写核准V1.1研发部研发部1目录前言 (1)目录 (2)第一章安全注意事项 (6)1.1接收及安装注意事项 (6)1.2配线注意事项 (6)1.3操作及运行注意事项 (7)1.4维护及检查注意事项 (7)第二章产品介绍 (8)2.1伺服驱动器 (8)2.1.1概述 (8)2.1.2主要特点 (8)2.1.3驱动器规格 (9)2.1.4伺服驱动器型号说明及铭牌内容 (11)2.2伺服电机 (12)2.2.1概述 (12)2.2.2主要特点 (12)2.2.3伺服电机型号说明及铭牌内容 (13)2.3伺服控制系统与主电源回路连接 (15)2.3.1伺服控制系统配线图 (15)2.3.2主电源回路连接 (16)第三章端口说明及配线 (17)3.1伺服驱动器各端口分布 (17)3.2伺服驱动器CN1控制端口说明 (18)3.2.1CN1控制端口定义 (18)3.2.2CN1控制端口连接说明 (20)3.2.3抱闸控制连接示意图 (21)3.3驱动器CN2编码器端口说明 (22)3.3.11394-6P编码器接头说明 (22)23.4驱动器CN3/CN4端口说明 (23)3.5驱动器CN5端口说明 (23)3.6200W/400W电源及电机动力线端口说明 (24)第四章安装说明 (25)4.1安装尺寸 (25)4.2安装使用环境 (27)第五章面板显示说明及设置 (28)5.1面板各部分功能介绍 (28)5.2操作模式的切换流程 (29)5.3状态显示 (30)5.4参数设置写入及保存方法 (31)第六章控制方式及设定 (32)6.1位置控制 (32)6.1.1位置控制接线图 (32)6.1.3位置控制模式参数说明 (34)6.1.4电子齿轮比计算举例 (35)6.2速度控制 (38)6.2.1速度控制接线图 (38)6.2.2速度控制模式参数说明 (39)6.3转矩控制 (40)6.3.1转矩控制接线图 (40)6.3.2转矩控制模式参数说明 (41)第七章试运行及参数调整 (42)7.1试运行 (42)7.1.1运行前检测 (42)7.1.2空载试运行测试 (43)7.2参数调整 (45)7.3手动增益调整 (47)7.3.1基本参数 (47)37.3.2增益切换 (49)7.3.3前馈功能 (50)7.3.4扰动观测器 (51)7.3.5共振抑制 (52)第八章参数与功能 (56)8.1参数一览表 (56)8.2参数说明 (64)8.2.1P00-xx电机及驱动器参数 (64)8.2.2P01-xx主控制参数 (67)8.2.3P02-xx增益类参数 (69)8.2.4P03-xx位置参数 (74)8.2.5P04-xx速度参数 (77)8.2.6P05-xx转矩参数 (79)8.2.7P06-xx I/O参数 (80)8.2.8P08-xx高级功能参数 (83)8.3监控项目一览表 (85)8.4辅助功能 (87)第九章故障分析及处理 (90)9.1故障报警信息表 (90)9.2故障报警原因与处置 (91)第十章通讯 (96)10.1Modbus通讯参数设定 (96)10.2Modbus通讯支持读写参数设定 (96)10.3Modbus通讯协议总概 (98)10.3.1引言 (98)10.3.2通信包 (99)10.3.3从地址和发送请求 (99)10.4功能号 (99)10.4.1功能号03：读保持寄存器 (100)410.4.2功能号06：调整单个寄存器 (101)10.4.3功能号10：调整寄存器 (101)10.4.4数据起始地址 (102)10.5死区时间 (102)10.6例外程序的响应 (103)第十一章特殊功能使用说明 (104)11.1原点复归功能 (104)11.1.1功能描述 (104)11.1.2伺服基本设置与说明 (104)11.1.3原点复归使用注意事项 (105)11.2绝对式编码器使用 (106)11.2.1功能描述 (106)11.2.2基于MODBUS通讯伺服基本设置与说明 (106)11.2.3基于MODBUS通讯绝对数据地址 (107)11.2.4绝对式编码器相关报警处理 (107)11.2.5绝对式编码器电池更换 (107)11.3多圈绝对式原点回归功能 (108)11.3.1功能描述 (108)11.3.2伺服基本设置与说明 (108)11.3.3原点设定 (108)11.3.4原点回归启动 (109)56第一章安全注意事项为防止危害人身及财产安全，请务必遵守以下注意事项，特做以下标记以示区分：危险表示极有可能引发死亡或重大伤害注意表示极有可能引发轻伤或危害财产安全表示禁止实施项1.1接收及安装注意事项危险：1、请依照指定的方式搭配驱动器及电机使用，否则会引起设备损害或引发火灾。
第九章 SJX5540TXJ650型修井机操作维护保养规程本章所述技术参数与总体配置适用于SJX5540TXJ650型修井机，该车由第四石机械机厂2003年7月制造。
第一节SJX5540TXJ650型修井机技术参数一、主机技术参数及性能1 技术参数2 主机性能参数3 大钩负荷特性曲线4 应急电机技术参数表第二节SJX5540TXJ650部件结构特点及传动系统1主机结构简介SJX5540TXJ650修井机是车载式修井设备，最大钩载1470kN，井架高度35m，大修深度5500m（2-7/8″钻杆）。
SJX5540TXJ650修井机，配置高速柴油发动机，动力强劲，节能、低污染排放；装备闭锁型液力传动变速箱，起动力矩大，传动效率高；机械液力传动，传动平稳柔和，超载保护；底盘驱动形式12×8，四道车桥驱动，装配重载越野轮胎，越野能力强适应戈壁、泥泞、滩涂等复杂公路行驶。
本钻机车适用于中深油气井的大修及钻井作业。
SJX5540TXJ650修井机主机由专用底盘、动力系统、绞车总成、井架总成、游动系统、液气电控制系统及附件等组成。
双滚筒绞车总成，主滚筒采用循环水冷却，配置WCB224型辅助刹车；手动机械平衡带式刹车。
具有多种作业功能，用途广泛。
专用底盘，优化设计，具有整车载重量大、车身短的优异特点。
车桥选择专用重型车轿，驱动形式12×8，前三后三布置方式；第一桥、第二桥转向动力驱动，第三桥转向从动桥，液压助力转向，弹簧钢板平衡悬挂；第四桥、第五桥动力驱动，刚性平衡梁悬挂；第六桥为从动浮动桥，空气弹簧悬挂;选择重型越野轮胎，承载能力大，安全耐用，维护方便；采用平头单座金属结构驾驶室，视野开阔。
井架总成，双节伸缩式井架，液压起升、伸缩。
倾角 3.5°，通过调节丝杆调节；配有井架倾斜指示仪；天车为整体盒式结构，滑轮采用铸钢件，并经动平衡测试；绳槽圆弧按API 8C要求与相应的钢丝绳设计；绳轮座上设有防止大绳跳槽的挡绳器；天车轴经热处理和探伤检查；天车平台上设有护拦。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）工业和信息化部目录1．电动机 (1)2．电焊机、电阻炉 (4)3．变压器、调压器 (5)4．锅炉 (6)5．风机 (9)6．泵 (12)7．压缩机 (19)8．柴油机 (21)9．其他 (22)123456789101112131415161718192021高耗能落后机电设备（产品）淘汰目录（第二批）二○一二年四月目录一、电动机 (1)二、工业锅炉 (7)三、电器 (8)四、变压器 (13)五、电焊机 (14)六、机床 (14)七、锻压设备 (18)八、热处理设备 (21)九、制冷设备 (21)十、阀 (21)十一、泵 (22)十二、其他 (22)一、电动机1序号淘汰产品名称及型号规格淘汰理由备注1-1Y系列三相异步电动机Y80M1-2额定功率：0.75kW效率：75.0%Y80M2-2额定功率：1.1kW效率：76.2%Y80M1-4额定功率：0.55kW效率：71.0%Y80M2-4额定功率：0.75kW效率：73.0%Y90S-2额定功率：1.5kW效率：78.5%Y90L-2额定功率：2.2kW效率：81.0%Y90S-4额定功率：1.1kW效率：76.2%Y90L-4额定功率：1.5kW效率：78.5%Y90S-6额定功率：0.75kW效率：69.0%不符合以下相应的现行标准:GB18613-2006《中小型三相异步电动机能效限定值及能效等级》能效限定值Y系列电动机是上世纪80年代全国统一设计的产品。
其导磁材料使用热轧硅钢片，能耗高、效率低、环保性差。
21-1Y 系列三相异步电动机 Y90L -6额定功率：1.1kW 效率：72.0% Y100L -2额定功率：3kW 效率：82.6% Y100L1-4额定功率：2.2kW 效率：81.0% Y100L2-4额定功率：3kW 效率：82.6% Y100L -6额定功率：1.5kW 效率：76.0% Y132S1-2额定功率：5.5kW 效率：85.7%Y132S2-2额定功率：7.5kW 效率：87.0% Y132S -4额定功率：5.5kW 效率：85.7% Y132M -4额定功率：7.5kW 效率：87.0% Y132M1-6额定功率：4kW 效率：82.0% Y132M2-6额定功率：5.5kW 效率：84.0% Y160M1-2额定功率：11kW 效率：88.4% Y160M2-2额定功率：15kW 效率：89.4%不符合以下相应的现行标准:GB 18613-2006《中小型三相异步电动机能效 限定值及能效等级》能效限定值Y 系列电动机是上世纪80年代全国 统一设计的产品。
0前言本使用说明书仅为本机床机械的使用说明，对其它部分的使用说明请见随机提供的下列技术文件。
a）YKJ3610 使用说明书（电气部分）b）YKJ3610电气图册；c）机床参数表；d）BEIJING-FANUC 0i Mate-TD操作说明书；e）BEIJING-FANUC 0i Mate-TD 维修说明书；f）步进驱动器资料1主要用途、适用范围1.1 主要用途1.1.1YKJ3610 高效卧式滚齿机主要用于加工模数≤2.5mm的直齿圆柱齿轮、斜齿轮。
也可采用径向法进行蜗轮加工。
1.1.2使用高精度滚刀、采用合理的切削规范时，可加工GB／T2363－1990( m < 1mm) 或GB／T10095－1988（1mm≤m≤1.5mm）5-6-6级精度的直齿圆柱齿轮及斜齿轮，齿面粗糙度 Ra为1.6μm。
1.1.3使用高精度滚刀、采用合理的切削规范高效加工时（例如零件m=1时，轴向进给速度为0.6mm/r，一次切削加工完成），可加工GB／T2363－1990 ( m < 1mm)或GB／T10095－1988（1mm≤m≤1.5mm）7级精度的直齿圆柱齿轮及斜齿轮，齿面粗糙度Ra为3.2μm。
1.1.4采用径向法加工蜗轮，使用高精度滚刀、采用合理的切削规范时，可达到与直齿圆柱齿轮相当的精度。
1.2 适用范围1.2.1本机床电气控制系统采用BEIJING-FANUC 0i Mate-TD 数控系统控制，机床的轴向拖板、径向拖板通过伺服电机编程实现轴向进给、径向进给的无级调速，机床的移位滚刀架采用步进电机对滚刀架的切向移动进行控制，机床主电机通过变频电机可实现无级调速。
1.2.2机床可根据加工零件的特点进行编程加工，可进行各种形式的方框循环加工程序（例如可通过编程实现鼓形齿轮的加工、等高直齿锥齿轮的加工），可实现半自动（手动上下料）方框循环加工。
1.2.3通过安装随机提供的快速夹紧附件（YS3610－F03，采用弹簧夹头夹紧，最大夹持直径14mm，随机提供Φ9mm弹簧夹头，此附件出厂时安装在机床上），可实现细轴类零件加工时的快速装、卸，使用方便。
丝杠式电缸 EGC-BS-KF, 带循环滚珠轴承导轨e /rFesto核心产品范围涵盖您自动化应用的80% q 通常能从工厂快速备货发出 全球13个服务中心备有库存 超过2200种产品。
全球:一流:简单:始终备有库存Festo 质量水准，优惠的价格简化采购和仓储w 通常能从工厂较快备货发出全球4 个服务中心为您提供装配服务 每个产品系列最多有6 × 1012 个派生型请关注带星号产品!电缸选型帮助齿形带式和丝杆式电缸概览齿形带式电缸丝杆式电缸坐标系统• 速度最高可达 10 m/s• 加速度最高可达 50 m/s2• 重复精度最高可达 ±0.08 mm• 行程最高可达 8500 mm (按要求可提供更长行程)• 电机安装灵活• 速度最高可达 2 m/s• 加速度最高可达 20 m/s2• 重复精度最高可达 ±0.003 mm • 行程最高可达3000 mm2d Internet: /catalogue/...Subject to change – 2020/01电缸选型帮助齿形带式和丝杆式电缸概览齿形带式电缸丝杆式电缸坐标系统• 速度最高可达 10 m/s• 加速度最高可达 50 m/s2• 重复精度最高可达 ±0.08 mm• 行程最高可达 8500 mm (按要求可提供更长行程)• 电机安装灵活• 速度最高可达 2 m/s• 加速度最高可达 20 m/s2• 重复精度最高可达 ±0.003 mm • 行程最高可达3000 mm3 2020/01 – Subject to change d Internet: /catalogue/...电缸选型帮助齿形带式和丝杆式电缸概览齿形带式电缸丝杆式电缸坐标系统• 速度最高可达 10 m/s• 加速度最高可达 50 m/s2• 重复精度最高可达 ±0.08 mm• 行程最高可达 8500 mm (按要求可提供更长行程)• 电机安装灵活• 速度最高可达 2 m/s• 加速度最高可达 20 m/s2• 重复精度最高可达 ±0.003 mm • 行程最高可达3000 mm4d Internet: /catalogue/...Subject to change – 2020/01丝杠式电缸 EGC-BS-KF, 带循环滚珠轴承导轨主要特性一览性能强大经济性佳特性众多• 型材用料足，截面经过优化，高刚性，承载力强• 速度、加速度和抗扭性能开创新的标准• 除了技术参数以外，该丝杠式电缸也是性价比优异的产品• 由于EGC所具有的高性能，因此通常可使用小一号的规格• 由于具有各种螺距、规格和派生型，例如防护型导轨，因此应用范围更广泛• 接近开关安装在型材槽中，感测位置，节省空间• 在驱动单元上有多种安装方式可选• 丰富的安装附件，适合多轴组合• 丝杠支撑确保在所有行程长度中实现最大速度电缸的特性值下表中的参数是最大值。
数控电动螺旋压力机
一、螺旋压力机发展趋势
模锻件在汽车、工程机械、铁路车辆、航空、国防等工业中应用广泛，随着
轿车工业、国防工业的发展，对模锻件的精度要求越来越高，例如汽车发动机连
杆模锻件质量公差仅±4克，气门采用精密模锻成形后，只需磨削加工。传统模
锻设备如模锻锤、热模锻压力机，很难制作出精密模锻件。螺旋压力机由于滑块
没有固定的下死点，是生产精密模锻件的理想装备。
螺旋压力机在发展阶段中，出现了摩擦压力机、液压螺旋压力机、离合器式
螺旋压力机、电动螺旋压力机四种主要传动形式，现比较如下：
1、摩擦压力机
摩擦压力机是最老的螺旋压力机，结构简单、价格低廉是其主要特点。但是
存在以下问题：
（1） 传动效率低，滑块下行时在0.65左右，滑块回程时在0.35左右。能
耗高，在能源日益紧张的情况下，摩擦压力机的应用将受到制约。
（2） 摩擦带易磨损，需经常更换。
（3） 打击能量不易精确控制。
2、液压螺旋压力机
由于螺旋压力机能锻造出精密锻件，为了发展大吨位的螺旋压力机，60年
代末以来，国外研发成功大型液压螺旋压力机，随后液压螺旋压力机成为我国锻
压界的研究热门。但是，国内只有华中科技大学研发成功6.3MN、16MN液压螺旋
压力机，获我国锻压机械第一个国家发明奖（三等），并在生产中得到应用。国
外液压螺旋压力机最大吨位达140MN。
液压螺旋压力机性能优于摩擦压力机，但是存在以下问题：
（1） 液压系统复杂，管道敷设工作量大，液压泄漏对环境有污染。
（2） 维修技术水平要求高，一般锻造工厂维修困难。
（3） 价格远高于摩擦压力机。
3、离合器式螺旋压力机
上世纪70年代末推出，又称高能螺旋压力机。其特点是具有高的打击能量，
滑块在小行程能输出额定能量值和达到最大锻击力；最大吨位为112MN。但是存
在以下问题：
（1） 机器结构十分复杂，既有机械离合器传动，又有用于滑块回程的液压
传动。
（2） 常用的滑块回程方式是采用液压缸推动滑块，同时使螺杆作反向运动。
在锻击和回程时，主螺杆和螺母的螺牙为同一受力面，润滑液不易补充，导致螺
母螺牙容易损为解决这一问题，HASENCLEVER公司采用低速大扭矩液压马达，通
过螺杆带动滑块回程，这样一来使原本十分复杂的机器变得更为复杂。
4、电动螺旋压力机
电动螺旋压力机采用电机直接驱动飞轮，主机结构比摩擦压力机还要简单，
由于近年电力电子技术取得很大进展，带动电动螺旋压力机得到很大发展，在国
外得到广泛应用，吨位从1.6MN到250MN，最大冷击力可达320MN，是目前除航
空用模锻液压机外吨位最大的模锻设备。德国生产电动螺旋压力机的主要企业有
Müller Weingarten公司、LASCO公司和Beche公司，Müller Weingarten公
司生产2.5MN～250MN三个系列29种规格的产品，LASCO公司生产1.6MN～32MN 2
个系列13个规格的产品，日本ENOMOTO公司生产2.3MN～10MN 3个规格的产品
（以上均为长期运行允许载荷）。
二、武汉新威奇科技有限公司生产的J58K系列数控电动螺旋压力机工作原
理、性能介绍
1、J58K数控电动螺旋压力机传动方案
电动螺旋压力机目前有两种传动形式，一是电机的转子与螺杆轴连为一体的
直接传动形式，如Müller Weingarten公司45MN以下的电动螺旋压力机和华中
科技大学80年代初研制成功的JD58-100型电动螺旋压力机，如图所示。
这一方案的特点是传动环节少，但要设计低速、大扭矩专用电机，螺杆导套
磨损后会影响电机的气隙，电机出现故障维修不易。二是电机经齿轮或皮带传动
带动螺杆的形式。Müller Weingarten公司PZS系列44MN～320MN电动螺旋压
力机采用这一方案。这一方案的特点是专用电机转速较高，转矩较小，可以设计
少数几种规格的专用电机系列供不同吨位压力机使用，电机出现故障时，更换方
便，维护简单；同时，螺杆导套磨损后不会影响电机性能。J58K系列数控电动
螺旋压力机采用了这一方案。
2、J58K系列数控电动螺旋压力机的工作原理
电机经小齿轮、大齿轮、螺杆带动滑块运动，大齿轮有足够的惯量，起着飞
轮储能的作用。输入启动信号后，电机由静止状态经小齿轮、大齿轮带动滑块加
速下行，电机达到预先设置的打击能量所要求的转速时，利用大齿轮储存的动能
作功，使制件成形。大齿轮释放能量后，电机立即带动大齿轮反转，返回一定转
角后，电机进入制动状态，由电动机转为发电机，使大齿轮带动滑块回到预先设
置的位置。此阶段飞轮的能量可经电机反馈到电网，因而能耗损失很小。由于滑
块回程时靠电机制动，机械制动器仅在滑块接近上死点时才工作，制动材料不易
磨损，不需经常更换。
采用齿轮传动，为平衡齿轮的径向作用力均采用双电机驱动，以避免螺杆轴
套产生偏磨。小齿轮与传动电机轴采用摩擦联结，可防止电机超载。J58K-630
以上电动螺旋压力机飞轮内装有摩擦安全装置。
电动螺旋压力机工作原理图
3、J58K系列数控电动螺旋压力机电力拖动系统
电动螺旋压力机电力拖动系统主要有两种形式，以Müller Weingarten公
司为代表的变频驱动拖动系统和以ENOMOTO公司为代表的交流伺服电机拖动系
统。华中科技大学武汉新威奇科技有限公司对两种系统均进行了长期的试验研
究，得出以下看法：
（1）两种拖动系统在性能上没有显著的差别。世界上生产电动螺旋压力机
数量最多（已有3000多台）、吨位最大的Müller Weingarten公司采用变频驱
动拖动系统得到用户的好评和认可，武汉新威奇科技有限公司所拟定的ABB公司
变频驱动拖动及所采用的硬件配置方案，与Müller Weingarten公司产品完全
相同，从而保证了J58K系列电动螺旋压力机的使用性能和可靠性。
（2）适于电动螺旋压力机的大功率交流伺服电机价格昂贵,大吨位电动螺旋
压力机目前无法采用。
4、J58K系列数控电动螺旋压力机主机结构
（1）机身
J58K-1600及以下系列数控电动螺旋压力机的机身采用整体铸钢结构，
J58K-2500及以上系列的机身采用组合结构。机身均经过三维有限元分析和优化
设计，在降低局部应力，保证强度及刚度的条件下，使机身具有合理的结构。
（2）螺杆及螺母
螺杆及螺母的结构参数根据多年积累的经验选择。螺杆采用高强度合金钢，
螺母采用高强度铸铜。考虑到国产材料和制造工艺与德国公司尚有差距，采用的
安全系数较大。例如Müller Weingarten公司5MN电动螺旋压力机的螺杆直径
为180mm，而J58K-500螺杆直径为225mm，
（3）滑块
滑块采用X型导轨，能适应热加工的要求。滑块有较长的导向，并采用铸钢
结构，可承受合理的偏心载荷。
（4）顶出器
由用户提出要求，可采用气动或液压传动两种结构。顶出力根据用户要求设
计。
三、取得以下发明专利和实用新型专利：
一种传动螺母，发明专利号：ZL 97109126.9；
一种用于液压螺旋压力机的联轴器，发明专利号：ZL 97109127.7；
电动机驱动的螺旋压力机，实用新型专利号：ZL 2004 2 0016967.0；
螺旋压力机，实用新型专利号：ZL 03 2 35117.8；5
一种电动机伺服加载装置，实用新型专利号：ZL 00 2 29887.2。
四、J58K系列数控电动螺旋压力机特点
J58K系列数控电动螺旋压力机控制系统采用德国西门子产品，可靠性高，
性能优良：
（1）打击能量可精确设置，成形精度高，制件公差小，特别适合于精密锻
造。
（2）由于能精确控制打击能量，可减轻模具载荷，比摩擦压力机模具寿命
明显提高。
（3）滑块静止时，电机不工作，电耗低。当采用了飞轮能量回收装置后，
还可进一步降低电耗。
（4）结构简单，故障率低，易于维护，无液压驱动单元，使用维护费用明
显减少。
（5）可进行程序锻造，主机能自动按预先设置的每工步打击能量运行。
（6）由于采用了变频驱动，不会对工厂电网产生冲击和影响其它设备运行。
（7）能方便地调整行程高度，回程位置准确。
（8）安装了吨位指示器，保护主机不致超载。
五、电动螺旋压力机与传统摩擦压力机比较有以下优点：
由于打击能量能精确控制，产品的一致性好，偏差小。
模具寿命提高，热锻模寿命一般在4000～6000件，国外模具寿命在
10000～15000件，采用电动螺旋压力机是主要原因之一。我公司有的用
户模具寿命达到40000万件以上。
电耗降低，据现场统计，电动螺旋压力机比摩擦压力机省电30%以上。
武汉新威奇科技有限公司
