信号与系统连续周期信号的频域分析频域分析是信号与系统中一种重要的分析方法,用于研究信号的频谱特性。
连续周期信号是一种在时间域上具有周期性的信号,其频域分析包括傅里叶级数展开和频谱图表示。
傅里叶级数展开是一种将连续周期信号分解为若干个频率成分的方法。
对于周期为T的连续周期信号x(t),其傅里叶级数展开可以表示为:x(t) = ∑[Cn * exp( j *2πn/T * t )]其中,Cn为信号中频率为n/T的分量的振幅,j为虚数单位。
通过计算信号的傅里叶系数Cn,可以得到信号的频率成分和其对应的振幅。
在频域分析中,经常使用的一个重要工具是频谱图。
频谱图是一种将信号在频域上进行可视化展示的方法,通过绘制信号的频谱,可以直观地观察到信号的频率信息。
频谱图中的横轴表示频率,纵轴表示振幅。
对于连续周期信号,其频谱图是离散的,只有在频率为基频及其倍数的位置上有分量值。
基频是连续周期信号的最低频率成分,其他频率成分都是基频的整数倍。
频谱图中的峰值代表了信号在不同频率上的能量分布情况,而峰值的高度代表了对应频率上的振幅大小。
通过分析频谱图,可以获得信号中各个频率成分的相对强度,从而对信号进行进一步的特征提取和处理。
在实际应用中,频域分析经常用于信号处理、系统建模和通信等领域。
例如,在音频处理中,通过频域分析可以实现音频信号的降噪、音乐特征提取和音频编码等任务。
在通信系统中,频域分析可用于频率选择性衰落信道的估计和均衡、多载波调制技术等。
总结起来,频域分析是信号与系统中对连续周期信号进行分析的重要方法。
通过傅里叶级数展开和频谱图表示,可以揭示信号的频率成分及其振幅特性,为信号处理和系统设计提供依据。
连续时间信号与系统的频域分析报告1. 引言连续时间信号与系统的频域分析是信号与系统理论中的重要分支,通过将信号和系统转换到频域,可以更好地理解和分析信号的频谱特性。
本报告将对连续时间信号与系统的频域分析进行详细介绍,并通过实例进行说明。
2. 连续时间信号的频域表示连续时间信号可以通过傅里叶变换将其转换到频域。
傅里叶变换将信号分解成一系列不同频率的正弦和余弦波的和。
具体来说,对于连续时间信号x(t),其傅里叶变换表示为X(ω),其中ω表示频率。
3. 连续时间系统的频域表示连续时间系统可以通过频域中的频率响应来描述。
频率响应是系统对不同频率输入信号的响应情况。
通过系统函数H(ω)可以计算系统的频率响应。
系统函数是频域中系统输出与输入之比的函数,也可以通过傅里叶变换来表示。
4. 连续时间信号的频域分析频域分析可以帮助我们更好地理解信号的频谱特性。
通过频域分析,我们可以获取信号的频率成分、频谱特性以及信号与系统之间的关系。
常用的频域分析方法包括功率谱密度估计、谱线估计等。
5. 连续时间系统的频域分析频域分析也可以用于系统的性能评估和系统设计。
通过分析系统的频响特性,我们可以了解系统在不同频率下的增益和相位变化情况,进而可以对系统进行优化和设计。
6. 实例分析以音频信号的频域分析为例,我们可以通过对音频信号进行傅里叶变换,将其转换到频域。
通过频域分析,我们可以获取音频信号的频谱图,从而了解音频信号的频率成分和频率能量分布情况。
进一步,我们可以对音频信号进行系统设计和处理,比如对音乐进行均衡、滤波等操作。
7. 结论连续时间信号与系统的频域分析是信号与系统理论中重要的内容,通过对信号和系统进行频域分析,可以更好地理解和分析信号的频谱特性。
频域分析也可以用于系统的性能评估和系统设计,对于音频信号的处理和优化具有重要意义。
总结:通过本报告,我们了解了连续时间信号与系统的频域分析的基本原理和方法。
频域分析可以帮助我们更好地理解信号的频谱特性和系统的频响特性,对系统设计和信号处理具有重要意义。
实验二连续时间信号的频域分析专业班级通信1601 姓名宁硕学号 20 评分:实验日期: 2017 年 12 月 13日指导教师: 张鏖峰一、实验目的1、掌握连续时间周期信号的傅里叶级数的物理意义和分析方法;2、观察截短傅里叶级数而产生的“Gibbs现象”,了解其特点以及产生的原因;3、掌握连续时间傅里叶变换的分析方法及其物理意义;4、掌握各种典型的连续时间非周期信号的频谱特征以及傅里叶变换的主要性质;5、学习掌握利用MATLAB语言编写计算CTFS、CTFT和DTFT的仿真程序,并能利用这些程序对一些典型信号进行频谱分析,验证CTFT、DTFT的若干重要性质。
基本要求:掌握并深刻理傅里叶变换的物理意义,掌握信号的傅里叶变换的计算方法,掌握利用MATLAB编程完成相关的傅里叶变换的计算。
以看得很清楚。
二、实验原理及方法任何一个周期为T1的正弦周期信号,只要满足狄利克利条件,就可以展开成傅里叶级数。
其中三角傅里叶级数为:2.1或:2.2指数形式的傅里叶级数为:2.3其中,为指数形式的傅里叶级数的系数,按如下公式计算:2.4傅里叶变换在信号分析中具有非常重要的意义,它主要是用来进行信号的频谱分析的。
傅里叶变换和其逆变换定义如下:2.52.6连续时间傅里叶变换主要用来描述连续时间非周期信号的频谱。
按照教材中的说法,任意非周期信号,如果满足狄里克利条件,那么,它可以被看作是由无穷多个不同频率(这些频率都是非常的接近)的周期复指数信号ejt的线性组合构成的,每个频率所对应的周期复指数信号ejt称为频率分量(frequency component),其相对幅度为对应频率的|X(j)|之值,其相位为对应频率的X(j)的相位三、实验内容和要求Q2-1 编写程序Q2_1,绘制下面的信号的波形图:其中,0 = 0.5π,要求将一个图形窗口分割成四个子图,分别绘制cos(0t)、cos(30t)、cos(50t) 和x(t) 的波形图,给图形加title,网格线和x 坐标标签,并且程序能够接受从键盘输入的和式中的项数。
《信号与系统》课程实验报告
一.实验原理 1、傅里叶变换 实验原理如下:
傅里叶变换的调用格式
F=fourier(f):返回关于w 的函数;
F=fourier(f ,v):返回关于符号对象v 的函数,而不是w 的函数。
傅里叶逆变换的调用格式
f=ifourier(F):它是符号函数F 的fourier 逆变换,返回关于x 的函数; f=ifourier(f,u):返回关于u 的函数。
2、连续时间信号的频谱图 实验原理如下:
符号算法求解如下:
ft=sym('4*cos(2*pi*6*t)*(heaviside(t+1/4)-heaviside(t-1/4))'); Fw=simplify(fourier(ft)) subplot(121)
ezplot(ft,[-0.5 0.5]),grid on subplot(122)
ezplot(abs(Fw),[-24*pi 24*pi]),grid on 波形图如下所示:
当信号不能用解析式表达时,无法用MATLAB 符号算法求傅里叶变换,则用MATLAB 的数值计算连续信号的傅里叶变换。
∑⎰
∞
-∞
=-→-∞∞
-==n n j t
j e
n f dt e
t f j F ττωτ
ωτω)(lim
)()(0
若信号是时限的,或当时间大于某个给定值时,信号已衰减的很厉害,可以近似地看成时限信号,设n 的取值为N ,有
1
1()
a jw
++
的分母和分子多项式的系数向量,
1、在调用函数fourier()及ifourier()之前,要用syms命令对所用到的变。
第七章连续时间信号与系统的复频域分析1、内容简介在连续时间信号与系统的复频域分析中,首先介绍了利用Laplace 变换进行连续时间信号的复频域分析和连续时间系统的复频域分析。
在此基础上,分析了系统函数及其与系统特性的关系,并介绍了系统的复频域方框图表示。
最后介绍了用MATLA实现连续时间系统的复频域分析。
2、学习目标1.熟练掌握单边Laplace 变换及其基本性质和Laplace 反变换。
(双边Laplace 变换不要求)2.掌握用单边Laplace 求解连续系统响应的零输入响应和零状态响应。
3.重点掌握系统的传输函数,及系统函数与系统特性(频响特性、因果性、稳定性)的关系。
4.掌握连续系统的直接型、级联型和并联行模拟框图。
5•能够利用MATLA进行连续系统的复频域分析。
3、重点难点1. 单边Laplace 变换及其基本性质和Laplace 反变换。
2. 系统的传输函数,及系统函数与系统特性(频响特性、因果性、稳定性)的关系。
3. 连续系统的直接型、级联型和并联行模拟框图。
4、应用利用MATLA进行连续系统的复频域分析5、教案内容1、复频域分析方法的引入背景由于频域分析存在不足:其一,某些信号不存在傅立叶变换,因而无法利用频域分析法;其二,系统频域分析法只能求解系统的零状态响应,系统的零输入响应仍按时域方法求解;其二,频域分析法中,傅立叶反变换一般较为复杂2、连续时间信号与系统的复频域(S域)分析Laplace变换的定义L[f(t)]F(s) f (t)e st dtLaplace反变换的定义L1[F(s)] f(t)1 j2 j jF (s)e st ds单边Laplace变换对L[f(t)] F(s)o f(t)est dt1 1 j stL [ F (s)] f (t)2 j jF (s)e dsLap lace变换实现从时间域到复频域的转换,而Laplace反变换实现从复频域到时间域的变换。

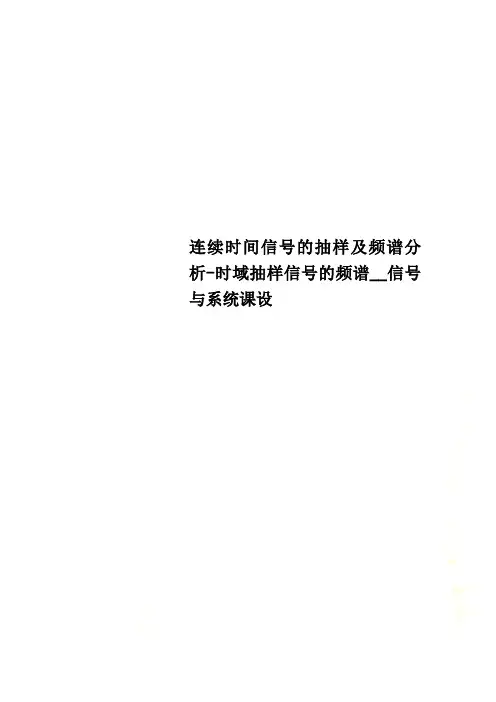

连续时间信号的抽样及频谱分析-时域抽样信号的频谱__信号与系统课设1 引言随着科学技术的迅猛发展,电子设备和技术向集成化、数字化和高速化方向发展,而在学校特别是大学中,要想紧跟技术的发展,就要不断更新教学和实验设备。
传统仪器下的高校实验教学,已严重滞后于信息时代和工程实际的需要。
仪器设备很大部分陈旧,而先进的数字仪器(如数字存储示波器)价格昂贵不可能大量采购,同时其功能较为单一,与此相对应的是大学学科分类越来越细,每一专业都需要专用的测量仪器,因此仪器设备不能实现资源共享,造成了浪费。
虚拟仪器正是解决这一矛盾的最佳方案。
基于PC 平台的虚拟仪器,可以充分利用学校的微机资源,完成多种仪器功能,可以组合成功能强大的专用测试系统,还可以通过软件进行升级。
在通用计算机平台上,根据测试任务的需要来定义和设计仪器的测试功能,充分利用计算机来实现和扩展传统仪器功能,开发结构简单、操作方便、费用低的虚拟实验仪器,包括数字示波器、频谱分析仪、函数发生器等,既可以减少实验设备资金的投入,又为学生做创新性实验、掌握现代仪器技术提供了条件。
信号的时域分析主要是测量测试信号经滤波处理后的特征值,这些特征值以一个数值表示信号的某些时域特征,是对测试信号最简单直观的时域描述。
将测试信号采集到计算机后,在测试VI 中进行信号特征值处理,并在测试VI 前面板上直观地表示出信号的特征值,可以给测试VI 的使用者提供一个了解测试信号变化的快速途径。
信号的特征值分为幅值特征值、时间特征值和相位特征值。
尽管测量时采集到的信号是一个时域波形,但是由于时域分析工具较少,所以往往把问题转换到频域来处理。
信号的频域分析就是根据信号的频域描述来估计和分析信号的组成和特征量。
频域分析包括频谱分析、功率谱分析、相干函数分析以及频率响应函数分析。
信号在时域被抽样后,他的频谱X(j )是连续信号频谱X(j )的形状以抽样频率为间隔周期重复而得到,在重复过程中幅度被p(t)的傅里叶级数Pn加权。
第三章.连续时间系统的频域分析一、任意信号在完备正交函数系中的表示法(§)信号分解的目的:● 将任意信号分解为单元信号之和,从而考查信号的特性。
●简化电路分析与运算,总响应=单元响应之和。
1.正交函数集任意信号)(t f 可表示为n 维正交函数之和:原函数()()()t g t g t g r Λ21,相互正交:⎩⎨⎧=≠=⋅⎰nm K nm dt t g t g m t t n m ,,0)()(21()t g r 称为完备正交函数集的基底。
一个信号可用完备的正交函数集表示,.正弦函数集有许多方便之处,如易实现等,我们主要讨论如何用正弦函数集表示信号。
2.能量信号和功率和信号(§一)设()t i 为流过电阻R 的电流,瞬时功率为R t i t P )()(2=一般说来,能量总是与某一物理量的平方成正比。
令R = 1Ω,则在整时间域内,实信号()t f 的能量,平均功率为: 讨论上述两个式子,只可能出现两种情况: ✍∞<<W 0(有限值) 0=P✍∞<<P 0(有限值)∞=W满足✍式的称为能量信号,满足✍式称功率信号。
3.帕斯瓦尔定理设{})(t g r 为完备的正交函数集,即信号的能量 基底信号的能量 各分量此式称为帕斯瓦尔定理 P331 式(6-81) (P93, P350) 左边是信号能量,右边是各正交函数的能量。
物理意义:一个信号所含有的能量(功率)恒等于此信号在完备正交函数集中各分量能量(功率)之和。
二、周期信号的频谱分析——傅里叶级数(1) 周期信号傅里叶级数有两种形式三角形式: ()∑∞=++=1110sin cos )(n n nt n b t n aa t f ωω=∑∞=++110)cos(n n nt n cc ϕω指数形式:t jn n e n F t f 1)()(1ωω∑∞-∞==(2) 周期信号的频谱是离散谱,三个性质收敛性()↓↑)(,1ωn F n谐波性:(离散性)谱线只出现在1ωn 处,唯一性:)(t f 的谱线唯一(3)两种频谱图的关系● 三角形式:ω~n c ,ωφ~n 单边频谱● 指数形式:ωω~)(1n F , ωφ~n 双边频谱两者幅度关系 )(1ωn F =()021≠n c n000a c F ==● 指数形式的幅度谱为偶函数 ●指数形式的相位谱为奇函数(4) 引入负频率对于双边频谱,负频率)(1ωn ,只有数学意义,而无物理意义。
信号与系统实验报告——连续时间系统的复频域分析班级:05911101学号:**********姓名:***实验五连续时间系统的复频域分析——1120111487 信息工程(实验班)蒋志科一、实验目的①掌握拉普拉斯变换及其反变换的定义,并掌握MA TLAB 实现方法 ②学习和掌握连续时间系统系统函数的定义及其复频域分析方法③掌握系统零极点的定义,加深理解系统零极点分布与系统特性的关系。
二、实验原理与方法 1、拉普拉斯变换连续时间信号x(t)的拉普拉斯变换定义为:X s =x (t )e −st dt +∞−∞拉普拉斯反变换为:x t =12πj X (s )e st ds σ+j ∞σ−j ∞在MA TLAB 中可以采用符号数学工具箱中的laplace 函数和ilaplace 函数进行拉氏变换和拉氏反变换。
L=laplace(F)符号表达式F 的拉氏变换,F 中时间变量为t ,返回变量为s 的结果表达式。
L=laplace(F,t)用t 替换结果中的变量s 。
F=ilaplace(L)以s 为变量的符号表达式L 的拉氏反变换,返回时间变量t 的结果表达式。
F=ilaplace(L,x)用x 替换结果中的变量t 。
2、连续时间系统的系统函数连续时间系统的系统函数是系统单位冲激响应的拉氏变换H s =ℎ(t )e −st dt +∞−∞此外,连续时间系统的系统函数还可以由系统输入和输出信号的拉氏变换之比得到H s =Y(s)/X(s) 单位冲激响应h(t)反映了系统的固有性质,而H(s)从复频域反映了系统的固有性质。
对于H(s)描述的连续时间系统,其系统函数s 的有理函数H s =b M s M +b M−1s M−1+⋯+b 0a n s n +a n −1s M−1+⋯+a 03、连续时间系统的零极点分析系统的零点指使式H s 的分子多项式为零的点,极点指使分母多项式为零的点,零点使系统的值为零,极点使系统函数的值无穷大。
实验三 连续时间LTI 系统的频域分析一、实验目的1、掌握系统频率响应特性的概念及其物理意义;2、掌握系统频率响应特性的计算方法和特性曲线的绘制方法,理解具有不同频率响应特性的滤波器对信号的滤波作用;3、学习和掌握幅度特性、相位特性以及群延时的物理意义;4、掌握用MATLAB 语言进行系统频响特性分析的方法。
基本要求:掌握LTI 连续和离散时间系统的频域数学模型和频域数学模型的MATLAB 描述方法,深刻理解LTI 系统的频率响应特性的物理意义,理解滤波和滤波器的概念,掌握利用MATLAB 计算和绘制LTI 系统频率响应特性曲线中的编程。
二、实验原理及方法1 连续时间LTI 系统的频率响应所谓频率特性,也称为频率响应特性,简称频率响应(Frequency response ),是指系统在正弦信号激励下的稳态响应随频率变化的情况,包括响应的幅度随频率的变化情况和响应的相位随频率的变化情况两个方面。
上图中x(t)、y(t)分别为系统的时域激励信号和响应信号,h(t)是系统的单位冲激响应,它们三者之间的关系为:)(*)()(t h t x t y =,由傅里叶变换的时域卷积定理可得到:)()()(ωωωj H j X j Y =3.1或者: )()()(ωωωj X j Y j H =3.2)(ωj H 为系统的频域数学模型,它实际上就是系统的单位冲激响应h(t)的傅里叶变换。
即⎰∞∞--=dt et h j H tj ωω)()( 3.3由于H(j ω)实际上是系统单位冲激响应h(t)的傅里叶变换,如果h(t)是收敛的,或者说是绝对可积(Absolutly integrabel )的话,那么H(j ω)一定存在,而且H(j ω)通常是复数,因此,也可以表示成复数的不同表达形式。
在研究系统的频率响应时,更多的是把它表示成极坐标形式:)()()(ωϕωωj ej H j H = 3.4上式中,)j (ωH 称为幅度频率相应(Magnitude response ),反映信号经过系统之后,信号各频率分量的幅度发生变化的情况,)(ωϕ称为相位特性(Phase response ),反映信号经过系统后,信号各频率分量在相位上发生变换的情况。
福建农林大学计算机与信息学院信息工程类课程设计报告课程名称:信号与系统课程设计题目:连续时间信号的频域分析姓名:系:电子信息工程专业:电子信息工程年级:2008学号:指导教师:职称:2011 年 1 月10 日福建农林大学计算机与信息学院信息工程类课程设计结果评定目录1课程设计的目的 (1)2课程设计的要求 (1)3课程设计报告内容.....................................................................1-13 3.1连续信号的设计..................................................................1-11 3.2验证傅里叶变换的调制定理 (11)3.3周期信号及其频谱 (12)4总结 (13)参考文献 (14)连续时间信号的频域分析1.课程设计的目的(1)熟悉MATLAB语言的编程方法及MATLAB指令;(2)掌握连续时间信号的基本概念;(3)掌握门函数、指数信号和抽样信号的表达式和波形;(4)掌握连续时间信号的傅里叶变换及其性质;(5)掌握连续时间信号频谱的概念以及幅度谱、相位谱的表示;(6)掌握利用MATLAB进行信号的傅里叶变换以及时域波形和频谱的表示;(7)通过连续时间信号的频域分析,更深刻地理解了连续时间信号的时域和频域间的关系,加深了对连续时间信号的理解。
2.课程设计的要求(1)自行设计以下连续信号:门函数、指数信号和抽样信号。
要求:(a)画出以上信号的时域波形图;(b)实现以上信号的傅里叶变换,画出以上信号的幅度谱及相位谱,并对相关结果予以理论分析;(c)对其中一个信号进行时移和尺度变换,分别求变换后信号的傅里叶变换,验证傅里叶变换的时移和尺度变换性质。
(2)自行设计信号,验证傅里叶变换的调制定理。
(3)自行设计一个周期信号,绘出该信号的频谱,并观察周期信号频谱的特点。
3.课程设计报告内容3.1(a)①门函数(矩形脉冲):MATLAB中矩形脉冲信号用rectpuls函数表示:y=rectpuls (t,width) %width缺省值为1>> t=-2:0.001:2;T=2;yt=rectpuls (t,T);plot(t,yt);axis([-2,2,0,1.5]);grid on; %显示格线时域波形图如下:Ae②指数信号:atMATLAB中表示:y=A*exp(a*t)>> syms t;x1=exp(-0.4*abs(t)) ;%双边指数信号ezplot(x1) ;时域波形图如下:③抽样信号:)Sa(tMATLAB中抽样函数用sinc函数表示:y=sinc(t) >> t=-3*pi:pi/100:3*pi;yt=sinc(t/pi);plot(t,yt)时域波形图如下:(b)幅度谱:信号各谐波分量的振幅(An、Fn)随频率变化的关系图。
相位谱:信号各谐波分量的相位φn随频率变化的关系图。
①门函数的傅里叶变换:>> syms t;x1=2*(heaviside(t+1)-heaviside(t-1));F1=fourier(x1);subplot(2,1,2);ezplot(x1);xlabel('t');ylabel('f1(t)');title('函数f1(t)的图像')grid onsubplot(2,1,2);ezplot(F1);xlabel('w');ylabel('F1(iw)');title('函数F1(iw)的图像')grid on幅度谱:>>t=-5:0.01:5;yt=2./t.*sin(2.*t);plot(t,abs(yt));xlabel('w');ylabel('F(w)');title('幅度谱');相位谱:plot(t,angle(yt));axis([-5,5,-1,4]);grid on;xlabel('w');ylabel('φ(w)');title('相位谱');②指数信号的傅里叶变换:>>syms t;x1=exp(-0.4*abs(t));F1=fourier(x1);subplot(2,1,1);ezplot(x1);%在一个图像窗口显示2行1列个图像,在第一个区域作图xlabel('t');ylabel('f1(t)');title('函数f1(t)的图像')grid onsubplot(2,1,2);ezplot(F1);xlabel('w');ylabel('F1(w)');title('函数F1(w)的图像')grid on指数信号的幅度谱及相位谱:>>ft=sym('exp(-0.4*t)*Heaviside(t)');Fw=fourier(ft);subplot(2,1,1)ezplot(abs(Fw))grid onxlabel('w');ylabel('F(w)');title('幅度谱')phase=atan(imag(Fw)/real(Fw));subplot(2,1,2)ezplot(phase);grid onxlabel('w');ylabel('φ(w)');title('相位谱')③抽样信号的傅里叶变换:>> syms tx1=sinc(t/pi);F1=fourier(x1);subplot(2,1,1);ezplot(x1); xlabel('t');ylabel('f1(t)'); title('函数f1(t)的图像') grid onsubplot(2,1,2);ezplot(F1); xlabel('w');ylabel('F1(iw)'); title('函数F1(iw)的图像') grid on傅里叶变换如下:抽样信号的幅度相位谱:>> n=0:50; %定义序列的长度是50 A=input('请输入A的值A:'); %设置信号的有关参数a=input('请输入a的值a:');w0=input('请输入w0的值w0:');T1=0.005;T2=0.002;T0=0.001;x=A*exp(-a*n*T0).*sin(w0*n*T0);y1=A*exp(-a*n*T1).*sin(w0*n*T1);y2=A*exp(-a*n*T2).*sin(w0*n*T2);close all %清除已经绘制的x(n)图形subplot(2,1,1);stem(n,x),grid on %绘制x(n)的图形title('离散时间信号')subplot(2,1,2);plot(n,x),grid ontitle('连续时间信号')figure(2)subplot(2,1,1);plot(w,abs(Y2));grid,xlabel('w'),ylabel('幅度');title('500Hz理想采样信号序列的幅度谱');axis([-2 2 0 1000]);subplot(2,1,2);plot(w,angle(Y2));grid,xlabel('w'),ylabel('幅角');title ('500Hz理想采样信号序列的相位谱')对以上结果进行理论分析:傅里叶变换不仅将信号的分解由周期开拓到了非周期,更重要的是建立了时间函数与频率函数之间的联系,将时域内的分析变换到频域中,即是一个f(t)如果满足了条件,总可以求得其对应的傅氏变换F(jω),变换成频率的函数,反之也一样。
所以,f(t)与F(jω)具有一一对应的关系。
如果以频率(或角频率)为横轴,以An的幅度或相位为纵轴,将各分量按其频率高低依次排列起来画出的谱状线,称为频谱线(或频谱图),可以分别称为振幅频谱和相位频谱(如果相位值只有0、π二个值的话,也可以画一个图);通过各谱线的端点的连线,称为频谱包络线。
(c)选择对指数信号进行时移和尺度变换,并求变换后信号的傅里叶变换,以验证傅里叶变换的时移和尺度变换性质。
(1)对指数函数进行时移:>>syms tx1=exp(-0.4*abs(t));x2=subs(x1,t,t-2);%指数函数平移subplot(1,2,1);ezplot(x1);xlabel('t');ylabel('f1(t)');title('函数f1(t)的函数')grid onsubplot(1,2,2);ezplot(x2);xlabel('t');ylabel('f2(t)=f1(t-2)');title('函数f1(t)经过平移t=2后得到的图像')grid on时移变换性质:线性;如果在时域中延迟了时间t0,其频谱函数的振幅并不改变,但其相位要变(-t0ω),与频率成正比,即为了使延迟的信号波形保持不变,必须在传输过程中,使信号的频率分量产生的相移与频率成正比,否则延迟信号将失真。
(2)对指数函数进行尺度变换:>>syms tx1=exp(-0.4*abs(t));x2=subs(x1,t,2*t);subplot(1,2,1);ezplot(x1);xlabel('t');ylabel('f1(t)')title('函数f1(t)的图像')grid onsubplot(1,2,2);ezplot(x2);axis([-5 5 -2 2]);xlabel('t');ylabel('f2(t)=f1(2t)');title('函数f1(2t)的图像')grid on尺度变换后的傅里叶变换:>>syms t;x1=exp(-0.4*abs(t));x2=exp(-0.4*abs(2*t)); F1=fourier(x2);subplot(2,1,1);ezplot(x2);xlabel('t');ylabel('f1(t)');title('函数f1(t)的图像')grid onsubplot(2,1,2);ezplot(F1);xlabel('w');ylabel('F1(iw)');title('函数F1(iw)的图像')尺度变换特性:对时域的压缩对应于频域的扩展,信号时域中压缩了 a 倍,在频域中频谱就扩展 a 倍,反之亦然。
