梁模板计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1.9)+1.4×2，1.35×(0.1+(24+1.5)×1.9)+1.4×0.7×2]×1＝60.75 2kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.9]×1＝58.988kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.9)]×1＝48.55kN/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×58.988×0.0752+0.121×1.764×0.0752＝0.037kN ·mσ＝M max/W＝0.037×106/37500＝0.979N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×48.55×754/(100×5400×281250)＝0.006mm≤[ν]＝L/400＝75/400＝0.188mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×58.988×0.075+0.446×1.764×0.075＝1.798kNR2=R4=1.143q1静L+1.223q1活L=1.143×58.988×0.075+1.223×1.764×0.075＝5.219kN R3=0.928q1静L+1.142q1活L=0.928×58.988×0.075+1.142×1.764×0.075＝4.257kN 标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×48.55×0.075＝1.431kNR2'=R4'=1.143q2L=1.143×48.55×0.075＝4.162kNR3'=0.928q2L=0.928×48.55×0.075＝3.379kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.798/1＝1.798kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b=Max[5.219,4.257,5.21 9]/1=5.219kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=1.798/1＝1.798kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.6/8 =0.018kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(1.9-0.2)=1.033kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(1.9-0.2)=1.033kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.2)+1.4×2，1.35×(0.5+(24+1.1)×0.2)+1.4×0.7×2]×(0.55-0.6/2)/2×1=1.06kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.2)+1.4×2，1.35×(0.5+(24+1.1)×0.2)+1.4×0.7×2]×((1.1-0.55)-0.6/2)/2×1=1.06kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.798+0.018+1.033+1.06=3.909kN/m中间小梁荷载q中= q1中+ q2=5.219+0.018=5.237kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.798+0.018+1.033+1.06=3.909kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[3.909,5.237,3.909]=5.237kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.431/1＝1.431kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b=Max[4.162,3.379,4.1 62]/1=4.162kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=1.431/1＝1.431kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/8 =0.015kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.9-0.2)=0.85kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.9-0.2)=0.85kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.2)]×(0.55-0.6/2)/2×1=0.69 kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.2)]×((1.1-0.55)-0.6/2)/2×1 =0.69kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=1.431+0.015+0.85+0.69=2.986kN/m中间小梁荷载q中'= q1中'+ q2'=4.162+0.015=4.177kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.431+0.015+0.85+0.69=2.986kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[2.986,4.177,2.986]=4.177kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×5.237×0.82，0.5×5.237×0.22]＝0.419kN·mσ=M max/W=0.419×106/54000=7.759N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×5.237×0.8，5.237×0.2]＝2.095kNτmax=3V max/(2bh0)=3×2.095×1000/(2×40×90)＝0.873N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×4.177×8004/(384×7040×243×104)＝1.302mm≤[ν]＝l1/400＝800/400＝2mmν2＝q'l24/(8EI)＝4.177×2004/(8×7040×243×104)＝0.049mm≤[ν]＝2l2/400＝2×200/400＝1mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[5.237×0.8,0.5×5.237×0.8+5.237×0.2]=4.19kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=3.127kN,R2=4.19kN,R3=3.42kN,R4=3.42k N,R5=3.42kN,R6=3.42kN,R7=3.42kN,R8=4.19kN,R9=3.127kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[4.177×0.8,0.5×4.177×0.8+4.177×0.2]=3.342kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=2.389kN,R2'=3.342kN,R3'=2.715kN,R4'=2. 715kN,R5'=2.715kN,R6'=2.715kN,R7'=2.715kN,R8'=3.342kN,R9'=2.389kN六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.454×106/4490=101.087N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝8.55kNτmax=2V max/A=2×8.55×1000/424＝40.33N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.117mm≤[ν]＝L/400＝367/400＝0.917mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.238kN，R2=15.629kN，R3=15.629kN，R4=0.238kN七、可调托座验算荷载传递至立柱方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.238,0.238]＝0.238kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝15.629kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.331×0.8×1.52/10＝0.068kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1.9)+1.4×0.9×2]×1＝54.702kN/m2)小梁验算q1＝max{1.621+0.9×1.2×[(0.3-0.1)×0.6/8+0.5×(1.9-0.2)]+0.9×[1.2×(0.5+(24+1.1)×0.2)+ 1.4×0.9×1]×max[0.55-0.6/2，(1.1-0.55)-0.6/2]/2×1，4.703+0.9×1.2×(0.3-0.1)×0.6/8}=4 .719kN/m同上四～六计算过程，可得：R1＝0.198kN，R2＝14.051kN，R3＝14.051kN，R4＝0.198kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.1×(3.7-1.9)+M w/l b＝max[0.198+0.9×[1.2×(0.5+(24+1.1)×0.2)+1.4×0.9×1]×(0.8+0.55-0.6/2)/2×0.8，14.051，14.051，0.198+0.9×[1.2×(0.5+(24+1.1)×0.2)+1.4×0.9×1]×(0.8+1.1-0.55-0.6/2)/2×0.8]+0.194+0.068/1.1＝14.307kNf＝N/(φA)+M w/W＝14307.223/(0.634×424)+0.068×106/4490＝68.368N/mm2≤[f]＝205 N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=3.7/6=0.617≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算F1=N=14.307kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=1 4.307kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=14.307kN满足要求！。

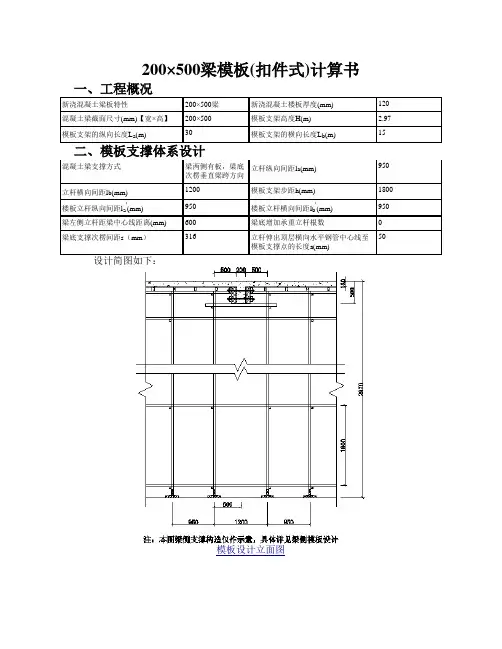

200×500梁模板(扣件式)计算书一、工程概况模板设计立面图模板设计平面图三、荷载设计W=bh2/6=200×152/6=7500mm3，I=bh3/12=200×153/12=56250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.5+(24+1.5)×0.5]×0.2+1.4×(1+2)×0.2=4.418kN/m 1、抗弯验算M max=0.125ql2=0.125×4.418×0.3172=0.055kN·mσmax=M max/W=0.055×106/7500=7.399N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.625ql=0.625×4.418×0.317=0.875kNτmax=3Q max/(2bh)=3×0.875×103/(2×200×15)=0.438N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.521ql4/(100EI)=0.521×4.418×3174/(100×6000×56250)=0.689mmνmax=0.689mm≤[ν]=min[l/150，10]=min[317/150，10]=2.113mm符合要求！1G Gk Qk=1.35×[(0.5+(24+1.5)×0.5)×0.317]+1.4×(1+2)×0.317=7.002kN/m次楞自重荷载：q2=γG Q=1.35×0.033=0.045kN/m梁左侧楼板传递给次楞荷载：F1=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(0.6-0.2/2)/2=0.667kN梁右侧楼板传递给次楞荷载：F2=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(1.2-0.6-0.2/2)/2=0.667kN梁左侧模板传递给次楞的荷载：F3=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 梁右侧模板传递给次楞的荷载：F4=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 计算简图如下：1、强度验算次楞弯矩图(kN·m)M max=0.766kN·mσmax=M max/W=0.766×106/4490=170.545N/mm2≤f m=205N/mm2符合要求！2、抗剪验算次楞剪力图(kN)Q max=1.475kNτmax=2Q max/A=2×1.475×1000/424=6.958N/mm2τmax=6.958N/mm2≤f v=125N/mm2符合要求！3、挠度验算次楞变形图(mm)νmax=4.623m m≤[ν]=min[l/150，10]=min[1200/150，10]=8mm 符合要求！4、支座反力R1=1.475kN,R2=1.475kN六、主楞(纵向水平钢管)验算12q=γG q=1.35×0.033=0.045kN/m计算简图如下：1、强度验算主楞弯矩图(kN·m)M max=0.473kN·mσmax=M max/W=0.473×106/4490=105.313N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=1.996kNτmax=2Q max/A=2×1.996×1000/424=9.413N/mm2τmax=9.413N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax =0.875mm≤[ν]=min[l/150，10]=min[950/150，10]=6.333mm 符合要求！ 4、支座反力简图支座反力依次为R 1=1.005kN,R 2=5.459kN,R 3=1.005kN七、横向水平钢管验算横向水平钢管起构造作用，不用计算八、扣件抗滑验算max 1.05×R max =1.05×5.459=5.732kN ，5.732kN≤1×12.0=12kN 在扭矩达到40～65N·m 的情况下，双扣件能满足要求！九、模板支架整体高宽比验算H/L b =2.97/15=0.198＜5 符合要求！十、立杆验算钢管计算截面 Ф48×3 截面面积A(mm 2) 424 截面回转半径i(mm)15.9 截面抵抗矩W(cm 3)4.49抗压、弯强度设计值[f](N/mm 2)2051、长细比验算h/l a '=1800/950=1.895，h/l b '=1800/950=1.895，查附录D ，得k=1.163，μ=1.368 l 0=max[kμh ，h+2a]=max[1.163×1.368×1800，1800+2×50]=2864mm λ=l 0/i=2864/15.9=181≤[λ]=210 长细比符合要求！查《规程》附录C 得 υ=0.218 2、风荷载验算1) 模板支架风荷载标准值计算l a =0.95m ，h=1.8m ，查《规程》表4.2.7得υw =0.123因风荷载沿模板支架横向作用，所以b=l a =0.95m ，b/h=0.95/1.8=0.528通过插入法求η，得η=0.97μzω0d2=1×0.45×0.0482=0.001，h/d=1.8/0.048=37.5通过插入法求μs1，得μs1=1.2因此μstw=υwμs1(1-ηn)/( 1-η)=0.123×1.2×(1-0.9730)/(1-0.97)=2.947μs=υwμstw=0.123×2.947=0.362ωk=0.7μzμsω0=0.7×1×0.362×0.45=0.114kN/m22) 整体侧向力标准值计算ωk=0.7μzμsω0=0.7×1×1×0.45=0.315kN/m23、稳定性验算K H=11) 不组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+1.4∑N Qk)：R1=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNR2=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(1.2-0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNN ut=max[R1,R2]=max[11.856, 11.856]=11.856kN1.05N ut/(υAK H)=1.05×11.856×103/(0.218×424×1)=134.677N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+0.85×1.4∑N Qk)：R1=11.165kN, R2=11.165kNN ut=max[R1,R2]=max[11.165, 11.165]=11.165kNM w=0.85×1.4ωk l a h2/10=0.85×1.4×0.114×0.95×1.82/10=0.042kN·m1.05N ut/(υAK H)+M w/W=1.05×11.165×103/(0.218×424×1)+0.042×106/(4.49×103)=136.136N/mm2≤[f]=205N/mm2符合要求！F k a aN1=3FH/[(m+1)L b]=3×0.127×2.97/[(14+1)×15]=0.005kNσ=(1.05N ut+N1)/(υAK H)=(1.05×11.165+0.005)×103/(0.218×424×1)=126.888N/mm2≤[f]=205N/mm2符合要求！。

独立梁模板设计计算书1 计算简图2 高支模设计计算模板支架搭设高度为13.20米，基本尺寸为：梁截面 B×D=400mm×900mm，梁两侧楼板厚度0mm，梁支撑立杆的横距(跨度方向) l=0.90米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.300m，梁底增加1道承重立杆。

梁顶托采用双钢管: 48×3.5。

立杆上端伸出至模板支撑点长度：0.30米。

采用的钢管类型为48×3.5。

一、模板面板计算使用模板类型为：胶合板。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照多跨连续梁计算。

(1)钢筋混凝土板自重(kN/m)：q11 = 25.500×0.900×0.300=6.885kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.300×(2×0.900+0.400)/0.400=0.578kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×0.300=0.750kN/m均布线荷载标准值为：q = 25.500×0.900×0.300+0.350×0.300×(2×0.900+0.400)/0.400=7.463kN/m 均布线荷载设计值为：q1 = 0.9×[1.35×(6.885+0.578)+1.4×0.9×0.750]=9.917kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 30.00×1.80×1.80/6 = 16.20cm3；I = 30.00×1.80×1.80×1.80/12 = 14.58cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.744kNN2=2.479kNN3=0.744kN最大弯矩 M1 = 0.050kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.050×1000×1000/16200=3.061N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 7.46kN/m为设计值。

T=3×Q/2bh=3×4132/(2×30×75)=2.755N/mm2
截面抗剪强度设计值 [T]=1.300N/mm2
满足要求!
3.挠度计算
v=0.677×10.069×500.04/(100×9500×1054688)=0.425mm
最大挠度小于500/250
梁侧模板龙骨的计算
1.抗弯计算强度
断面跨度方向间距500mm，直径16mm。
新浇混凝土侧压力标准值 F1=45.00kN/m2
倾倒混凝土时产生的荷载标准值 F2=5.40kN/m2
计算简图
梁侧模板组装示意图
材料特性
面板的厚度18.00mm，面板剪切强度设计值1.40N/mm2，面板抗弯强度设计值15.0N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.30N/mm2；木方抗弯强度设计值13.0N/mm2；木方的弹性模量9500N/mm2
断面跨度方向间距500mm，直径16mm。
新浇混凝土侧压力标准值 F1=45.00kN/m2
倾倒混凝土时产生的荷载标准值 F2=5.40kN/m2
计算简图
梁侧模板组装示意图
材料特性
面板的厚度18.00mm，面板剪切强度设计值1.40N/mm2，面板抗弯强度设计值15.0N/mm2，面板的弹性模量6000N/mm2；木方抗剪强度设计值1.30N/mm2；木方抗弯强度设计值13.0N/mm2；木方的弹性模量9500N/mm2
序号
计算要点
ห้องสมุดไป่ตู้详细计算过程
结论
计算过程及结论
梁侧模板面板的计算
1.抗弯计算强度
f=M/W=0.072×106/12082.5=5.959N/mm2
面板的抗弯强度设计值 [f]，取15.000N/mm2
