轴系装配结构设计错误案例:1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(注:润滑方式、倒角和圆角忽略不计。
)解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
解答⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应该小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
轴系结构改错题(共8题)1、在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。
图4-1 解:○1.无垫片;○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩○6套筒高于内圈高度○7轴和轮毂一样长,起不到定位作用;○8无定位;○9无垫片○10采用反装。
修改后图:2、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
16287354910①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承内环和套简装不上,也拆不下来。
④轴承安装方向不对。
⑤轴承外圈内与壳体内壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承内圈拆不下来。
3、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1~2mm,轴端挡圈压到联轴器端面上,与轴端面留有间隙;②联轴器与透盖不能接触,联轴器应右移;③联轴器与轴配合直径应小一点,形成轴肩定位;④联轴器处联接平键与蜗轮处联接平键应在一条线上;键与毂孔键槽底面间应有间隙;⑤右轴承内圈左端面只能与套筒端面接触,与轴肩端面应有间隙,所以套筒内轴颈右端面应左移1~2mm;⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1~2mm,轴颈右端面缩进去;⑦左轴承内圈不能被轴环全挡住,轴环左部轴径减小至内圈厚度的2/3左右;⑧透盖和闷盖外圆外侧应倒角,与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长,应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号,分析错误原因,说明改正措施)。
解:1.应设密封圈并留间隙; 2.套筒不可同时接触内、外圈;3.轮毂应比轴段长1-2mm; 4.联轴器应给定位台阶;5.应有绩作用向定位; 6.此处不必卡圈固定内圈;7.轴承内圈装入应有台阶; 8.联轴器应为通孔,且应有轴端档圈固定;9.箱体端盖应有加工凸台并加垫片; 10.轴环高不能超过内圈厚度;11.键太长,套筒不能起定位作用; 12.轴承盖凸缘内应切倒角槽;13.应加挡油环。
轴系结构习题。
a ) 1.圆螺母直径小,不能固定齿轮;安装止动垫片的槽短,止动垫片无法安装到位; 2.锥齿轮轮毂应稍长于轴段的长度;3.圆锥滚子轴承无法安装;轴承滚子画法有误;4.键无法装拆;5.套筒应设计成套杯,以实现轴系位子调整;6.加装调整垫片;7.轴承的支承形式多处错误:按照反安装或正安装的形式进行分析改正,且需要考虑轴承游隙调整;8.轴外伸端应有轴向定位台阶;9.轴的两个键应布置于一条母线上; 10. 少密封装置;8 791051. 加装调整垫片;2. 轴肩过高,圆锥滚子轴承无法拆装;3. 齿轮轮毂应稍长于轴段的长度,以保证齿轮的轴向固定;4. 毡圈密封处的槽应为梯形槽;5. 平键上侧应有间隙;且轴上两个平键应布置于同一条母线上;6. 轴端挡圈没起固定作用;7. 联轴器定位台阶低,联轴器无法定位; 8. 端盖外侧不应与转动件接触;9. 套筒应加长,以保证圆锥滚子轴承与套筒轴向定位;29311. 端盖外径与座之间应有间隙;2. 对于嵌入式端盖,箱体(或轴承座)应为剖分式,剖靣线方向最好上下不同;3. 轴段的长度应稍短,以保证轴承的轴向固定;4. 应有安装止动垫片的键槽;5. 圆螺母处应装有止动垫片;6. 套筒应安装在轴承内圈之间;7. 轴承外圈应有轴向固定,可在孔处加工定位台阶; 8. 轴承内圈应有轴向固定(弹性挡圈等),以防轴承在轴上窜动、脱落; 9. 密封圈方向装反;10. 密封槽压板与轴之间应有间隙;问答题:① 摩擦分类(根据摩擦面间存在润滑剂的情况) ② 磨损的三个阶段 ③ 粘度及其影响因素④ 螺纹联接的四种基本类型 ⑤ 防松的目的和方法 ⑥ 链传动的运动不均匀性 ⑦ 链传动的失效形式⑧ 蜗杆传动的失效形式和设计准则 ⑨ 如平衡计算的目的8627。

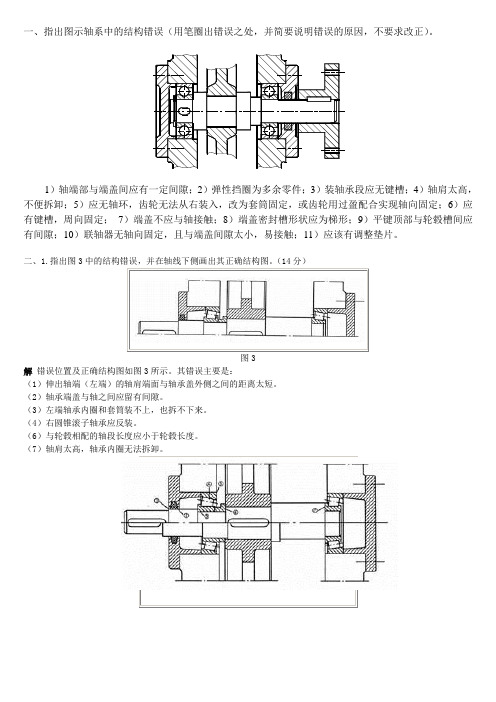

1)轴肩太高,6)应有键槽,周向固定;7)端盖不应与轴接触;8)端盖密封槽形状应为梯形;9)平键顶部与轮毂槽间应有间隙;10)联轴器无轴向固定,且与端盖间隙太小,易接触;11)应该有调整垫片。
二、1.指出图3中的结构错误,并在轴线下侧画出其正确结构图。
(14分)图3解错误位置及正确结构图如图3所示。
其错误主要是:(1)伸出轴端(左端)的轴肩端面与轴承盖外侧之间的距离太短。
(2)轴承端盖与轴之间应留有间隙。
(3)左端轴承内圈和套筒装不上,也拆不下来。
(4)右圆锥滚子轴承应反装。
(6)与轮毂相配的轴段长度应小于轮毂长度。
(71、左轴承内圈轴肩过高,轴承拆卸困难2、缺调整垫片3、与轮毂相配的轴段长度应小于轮毂长度4、右轴承内圈定位套筒过高,轴承拆卸困难5、联轴器与端盖间隙太小,易接触6、联轴器右侧无需固定1、轴左端少倒角2、左轴承内圈定位过高,无法拆卸3、左轴承缺外圈定位4、齿轮定位键槽太短5、装齿轮的轴段应采用阶梯轴,右侧用套筒轴向定位6、右轴承少外圈定位以及密封装置7、右边的轮毂无法安装1、与轮毂相配的轴段长度应小于轮毂长度2、键槽太长3、轴承无法拆卸4、缺少调整垫片5、轴承盖与轴之间应留有间隙并且缺少密封装置6、联轴器缺少周向定位7、联轴器缺少轴向定位指出图中轴系结构的错误,并作简要说明。
5、右轴承盖处缺少密封。
6、缺少调节垫片。
7、联轴器缺少周向定位。
5、右轴承左侧缺少定位6、右轴承右侧缺少定位7、右轴承盖缺少调节垫片。
轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(7分)(注:润滑方式、倒角和圆角忽略不计。
)例①一一缺少调整垫片[解](1)——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上(1)——键槽处表达不正确(应该局部剖视)⑸一一端盖孔与轴径间无间隙(1)——多一个键⑺一一齿轮左侧轴向定位不可靠(1)齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
(5分)⑴一一轴肩的高度超出了轴承内圈的外径;⑵一一轴段的长度应该小于轮毂的宽度;⑶一一螺纹轴段缺少螺纹退刀槽;(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
1、半联轴器左端没有轴向定位,会产生轴向窜动。
2、此段轴过长,会造成半联轴器轴向定位不可靠
3、此处无键联接,半联轴器没有周向固定。
4、半联轴器右端没有轴向定位,会产生轴向窜动。
5、该轴段过长,轴承装拆不方便。
6、12没有调整垫片,轴承间隙无法调整。
7、13、加工面和非加工面没区分开
8、套筒直径过大,超过了轴承内圈,无法拆卸轴承。
9、此段轴长等于了齿轮的宽度,齿轮轴向定位不可靠。
10、齿轮处无键联接,没有周向定位。
11、轴环直径过大,超过了轴承内圈,无法拆卸轴承。
1、键过长。
2、运动件与静止件干涉。
3、无密封圈。
4、9没有调整垫片,轴承间隙无法调整。
5、该轴段过长,轴承装拆不方便。
6、套筒直径过大,超过了轴承内圈,无法拆卸轴承。
7、此段轴长等于了齿轮的宽度,齿轮轴向定位不可靠。
8、轴承左端面无轴向定位,会产生轴向窜动。
轴系结构改错题随着现代工业的发展,越来越多的机械设备采用轴系结构进行传动,轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此,在设计和制造轴系结构时,需要注意各种因素,杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题,来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置,其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴,输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后,出现了以下问题:(1)输出轴转速低于设计要求。
(2)输出轴发生了严重的振动和噪声。
(3)输出轴温度升高,超过了允许的范围。
请根据以上问题,分析该轴系传动装置的设计和制造中可能存在的错误,并提出改进方案。
2.问题分析(1)输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
(2)输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
(3)输出轴温度升高,超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案(1)电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时,需要考虑电机的转速和输出轴的转速之间的匹配关系,以确保输出轴的转速符合设计要求。
(2)减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时,需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系,以确保输出轴的扭矩符合设计要求。
(3)传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时,需要考虑链条松紧度的合理性,以确保链条不会过紧或过松。
1. 应设密封圈并留有间隙
2. 套筒不可同时接触内、外圈
3. 轮毂应比轴段长1~2mm
4. 联轴器应给定位台阶
5. 应有键作周向定位
6. 此处不必卡圈固定内圈
7. 轴承内圈装入应有台阶
8. 联轴器应为通孔,且应有轴端挡圈固定
9. 箱体装盖应有加工凸台并加垫片
10. 轴环高不能超过内圈厚度
11. 键太长,套筒不可起定位
12. 轴承盖凸缘内应切倒角槽
13. 应加挡油圈
图1-13-5 答案:
1. 轴承外圈端线未画出
2. 齿轮左端面无轴向固定,如可加套筒
3. 螺钉联接画法错误
4. 抽上两键槽应位于一条线上
5. 齿轮啮合处画法错误
6. 轴承外圈线漏画
7. 止口不易加工没必要
8. 轴和内圈无定位台阶
9. 轴段应比轮宽短1~2mm
10. 轴段应短于半联宽度,以便压紧
11. 应有加工凸台于垫片
12. 应加密封圈、并留间隙 13. 轴环右端不应超过内圈高的2/3 14. 应有加工凸台与垫片
15. 端盖右端中部应下凹加工 16. 座孔处应有甩油环 17. 齿轮右端面无轴向定位,应加定位轴肩18. 为便于加工与安装,应做成阶梯轴
下图为正确的轴系图。
轴系结构改错例题
轴系结构改错例题:简要说明图中轴系部件结构的错误及不合理原因15 φ36
讲解:此类问题主要从以下几方面考虑: 一、转动件与静止件接触9( 轴与端盖接触;
6( 套筒与轴承外圈接触。
二、轴上零件未定位、固定
5( 套筒顶不住齿轮;
12(带轮无轴向固定;
三、工艺不合理
属加工方面:
2(箱体端面加工面与非加工面没有分开;
3(轴过长;
10(轮毂上键槽应开通孔;
11(齿轮与带轮的键槽应开在同一母线上;
13(轴承端面加工面与非加工面没有分开;
14(箱体两侧不对称;
15. 无轴径为36的滚动轴承。
属工艺安装方面:
7(精加工面过长,且装拆轴承不便;
4( 轴肩太高,无法拆卸轴承;
属调整方面:
1( 无调整垫片,无法调整轴承间隙。
四、润滑与密封问题8(透盖中无密封件。
轴系结构改错题(共8题)1、 在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。
图4-1解:○1.无垫片;○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长,起不到定位作用; ○8无定位;○9无垫片○10采用反装。
修改后图:162873549102、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上,也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1~2mm,轴端挡圈压到联轴器端面上,与轴端面留有间隙;②联轴器与透盖不能接触,联轴器应右移;③联轴器与轴配合直径应小一点,形成轴肩定位;④联轴器处联接平键与蜗轮处联接平键应在一条线上;键与毂孔键槽底面间应有间隙;⑤右轴承圈左端面只能与套筒端面接触,与轴肩端面应有间隙,所以套筒轴颈右端面应左移1~2mm;⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1~2mm,轴颈右端面缩进去;⑦左轴承圈不能被轴环全挡住,轴环左部轴径减小至圈厚度的2/3左右;⑧透盖和闷盖外圆外侧应倒角,与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长,应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号,分析错误原因,说明改正措施)。
解:1.应设密封圈并留间隙;2.套筒不可同时接触、外圈;3.轮毂应比轴段长1-2mm;4.联轴器应给定位台阶;5.应有绩作用向定位;6.此处不必卡圈固定圈;7.轴承圈装入应有台阶;8.联轴器应为通孔,且应有轴端档圈固定;9.箱体端盖应有加工凸台并加垫片;10.轴环高不能超过圈厚度;11.键太长,套筒不能起定位作用;12.轴承盖凸缘应切倒角槽;13.应加挡油环。
机械设计(轴系改错)一.齿轮轴轴系上的错误结构并改正。
(轴承采用脂润滑,齿轮采用油润滑。
)1.转动件与静止件接触1) 轴与端盖接触;2) 套筒与轴承外圈接触;2.轴上零件未定位、固定 3) 套筒顶不住齿轮;4)联轴器没轴向固定及定位; 5 )联轴器没周向固定; 6) 此弹性圈没有用。
3. 工艺不合理 (属加工方面)7) 精加工面过长,且装拆轴承不便; 8) 联轴器孔未打通;9) 箱体端面加工面与非加工面没有分开; 10) 轴肩太高,无法拆卸轴承; 11) 键过长,套筒无法装入。
12) 无调整垫片,无法调整轴承间隙。
4.润滑与密封问题13) 轴承脂润滑无档油环;14) 轴承与轴直接接触且无密封。
二.锥齿轮轴系结构中的错误,并画出正确结构结构图,锥齿轮为油润滑,滚动轴承为脂润滑。
1.零件的固定(1) 轴承外圈不定位不固定;(2) 其轴端装联轴器时,没有轴向定位轴肩。
2. 调整与预紧(3) 无垫片,不能调整轴承游隙。
无套杯及垫片结构,不能调整锥齿轮的位置。
3.转动件与固定件接触摩擦(4) 端盖固定而轴转动,应该有间隙。
4. 加工与装配(5) 箱体端面的加工部份与不加工部分没分开。
(6) 缺台阶,使精加工面过长,且装拆轴承时压配距离过长,不方便。
(7) 凹进去太少,齿加工不方便。
(8) 端盖的端面加工部分与不加工部分没有分开。
(9) 锥齿轮直径大,箱体孔直径小,锥齿轮轴不能装入(设箱体是整体式不是剖分式)。
(10) 轴的此种结构使前轴承装不进去。
(11) 键的位置不正确,使端盖装不进去。
5.润滑与密封(12) 缺挡油盘。
(13) 缺注油孔。
(14) 缺密封。
6. 结构刚度(15) 轴承支点距离约为锥齿轮悬臂端伸出距离的2倍,为保证轴系的运转刚度,支点距不宜过小。
感谢您的阅读,祝您生活愉快。
机械设计轴系结构改错题结构改错原则1.保证轴的定位;2.保证轴上零件轴向、周向定位和固定;3.考虑轴的加工工艺性;4.考虑轴及轴上零件的装拆和调整;5.轴的受力合理、减少应力集中,提高轴的强度。
轴结构常见错误总结(箭头左侧图中红圈为错误,右侧为改正)一、轴本身的常见结构错误:1.必须把不同的加工表面区别开来;2.轴段的长度必须小于轮毂的长度;3.必须考虑轴上零件的轴向、周向固定问题;4.轴外伸处应考虑密封问题。
二、轴承安装的常见错误:1.角接触轴承和圆锥滚子轴承1)一定要成对使用;2)方向必须正确,必须正装(如图a)或反装(如图b);3)外圈定位(固定)边一定是宽边。
1)内圈的外径一定要大于固定结构的直径;2)外圈的内径一定要小于固定结构的直径。
3.轴上如有轴向力时,必须使用能承受轴向力的轴承。
30000型或70000型4.轴承必须考虑密封问题;5.轴承必须考虑轴向间隙调整问题。
三、键槽的常见错误:1.同一轴上所有键槽应在一条直线上;2.键槽的长度必须小于轴段的长度;四、轴承端盖的常见错误1.对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的背面;2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题;3.轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
例子:重点:(1)轴系上零件的选用及结构表达;(2)支点轴向固定结构;(3)轴系上零件的相互位置关系(动件与静件接触、轴上零件定位和固定);(4)结构工艺性(加工、装拆、调查);(5)润滑和密封;(6)绘图表达等其他错误。
此轴系结构的主要错误如下:(1)凸缘式半联轴器无法联接,缺少联接螺栓孔;(2)联轴器孔应该打通;(3)联轴器周向未定位,应添加定位平键;(4)联轴器轴向未定位,在配合轴段应留有定位阶梯;(5)箱体外壁的加工面与非加工面没有分开,会造成轴承端盖安装不可靠或精加工面过大等问题;(6)轴与轴承端盖间应留有间隙。
轴系工作时,轴带动齿轮高速旋转,而轴承端盖保持静止,动静件间不能直接紧密接触;(7)轴与轴承端盖分开后,应添加密封圈;(8)无法调整轴承游隙,应添加调整垫片;(9)轴精加工面过长且装拆轴承不方便,应留有装配工艺阶梯轴;(10 )套筒高度超过轴承内圈高度与轴承外圈接触,增添轴承拆卸难度,且与静件外圈直接接触;(11 )齿轮的轴向定位不可靠,轴段的长度必须小于轮毂的长度;(12 )键过长,套筒无法安装;(13 )轴环高度过高,超过轴承内圈高度,不利于轴承拆卸;(14 )因轴承采用脂润滑,应在轴承座孔的箱体内壁面处增加挡油盘;(15 )此轴系轴承采用双端单向固定的安装方式,不需要安装弹性挡圈。
轴系结构改错题
1. 错误:将 x 轴和 y 轴的标签颠倒了。
改正:将 x 轴的标签放在 x 轴上,将 y 轴的标签放在 y 轴上。
2. 错误:将两个不同的数据集放在同一条坐标轴上,导致数据之间无法区分。
改正:将每个数据集分别放在不同的坐标轴上,或者使用不
同颜色和符号来区分它们。
3. 错误:将轴的刻度标记设置得太密集,导致图表难以解读。
改正:将刻度标记调整为适当的间隔,以便更清晰的显示数据。
4. 错误:未标注轴的单位,导致读者无法理解图表的含义。
改正:在轴上注明单位,以确保读者能够正确理解数据。
5. 错误:将轴的起点设置得不正确,导致数据无法准确呈现。
改正:确保轴的起点和标记正确设置,以确保数据能够准确
呈现。
轴结构改错题目:1、请指出下图所示轴系结构的主要错误,并将正确结构画在图的下半部,或另行绘制。
(10分)2、请指出图示轴系结构的主要错误,并绘出正确的结构(结构对称,画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(7分)(注:润滑方式、倒角和圆角忽略不计。
)例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
(5分)⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应该小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
