1．图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。
试按示例○I所示找出其他错误（不少于7处）。
注：不考虑轴承润滑、倒角和圆角；示例：○I—缺少调整垫片。
解：②此处不需用键联接；③转动件与静止件直接接触；④此处应有密封；⑤精加工面过长，不便于轴承装拆；⑥套筒厚度太大，轴承无法拆卸；⑦轴段的长度与轮毂宽度一样长，套筒顶不住齿轮；⑧右端轴承无轴向固定。
2.分析图示齿轮轴轴系结构设计的错误，用数字标出并说明错误原因，至少10处。
数字标注与说明不匹配不得分。
（注：不考虑轴承润滑、倒角和圆角）。
每条1分，满分10分1.左（右）端盖的加工面与非加工面没有分开2.左（右）端盖与箱体端面之间无调整垫片3.左边轴承定位轴肩高于轴承内圈4.齿轮周向定位键过长，套筒无法装入5.套筒顶不住齿轮6.右边轴承定位轴肩高于轴承内圈7.轴伸与透盖直接接触8.透盖无密封9.轴右端精加工面过长．装配轴承不便10.联轴器轴向和端盖接触11.联轴器无键槽，无法装入12.两个键应布置在同一水平线上13.最右边挡圈和轴端接触，不一定能固定联轴器3．分析图示轴系结构设计的错误，用数字标出并说明错误原因。
注：不考虑轴承润滑、倒角和圆角。
示例：①—右端端盖与箱体间缺少调整垫片，无法调整轴承间隙（2）角接触球轴承单个使用；（3）左端轴承处轴肩过高，轴承无法拆卸（4）齿轮周向定位键过长，套筒无法装入（5）套筒项不住齿轮（6）轴伸与透盖直接接触（7）透盖无密封（8）左端端盖与箱体端面之间无垫片．无法调整轴承的游隙（9）联轴器周向未固定（10）联轴器轴向未固定（11）轴右端精加工面过长．装配轴承不便（12）箱体端面的加工面与非加工面没有分开（13）箱体孔投影线可见。
轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。
）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
轴系结构习题。
a ） 1.圆螺母直径小，不能固定齿轮；安装止动垫片的槽短，止动垫片无法安装到位； 2.锥齿轮轮毂应稍长于轴段的长度；3.圆锥滚子轴承无法安装；轴承滚子画法有误；4.键无法装拆；5.套筒应设计成套杯，以实现轴系位子调整；6.加装调整垫片；7.轴承的支承形式多处错误：按照反安装或正安装的形式进行分析改正，且需要考虑轴承游隙调整；8.轴外伸端应有轴向定位台阶；9.轴的两个键应布置于一条母线上； 10. 少密封装置；8 791051. 加装调整垫片；2. 轴肩过高，圆锥滚子轴承无法拆装；3. 齿轮轮毂应稍长于轴段的长度，以保证齿轮的轴向固定；4. 毡圈密封处的槽应为梯形槽；5. 平键上侧应有间隙；且轴上两个平键应布置于同一条母线上；6. 轴端挡圈没起固定作用；7. 联轴器定位台阶低，联轴器无法定位； 8. 端盖外侧不应与转动件接触；9. 套筒应加长，以保证圆锥滚子轴承与套筒轴向定位；29311. 端盖外径与座之间应有间隙；2. 对于嵌入式端盖，箱体（或轴承座）应为剖分式，剖靣线方向最好上下不同；3. 轴段的长度应稍短，以保证轴承的轴向固定；4. 应有安装止动垫片的键槽；5. 圆螺母处应装有止动垫片；6. 套筒应安装在轴承内圈之间；7. 轴承外圈应有轴向固定，可在孔处加工定位台阶； 8. 轴承内圈应有轴向固定（弹性挡圈等），以防轴承在轴上窜动、脱落； 9. 密封圈方向装反；10. 密封槽压板与轴之间应有间隙；问答题：① 摩擦分类（根据摩擦面间存在润滑剂的情况） ② 磨损的三个阶段 ③ 粘度及其影响因素④ 螺纹联接的四种基本类型 ⑤ 防松的目的和方法 ⑥ 链传动的运动不均匀性 ⑦ 链传动的失效形式⑧ 蜗杆传动的失效形式和设计准则 ⑨ 如平衡计算的目的8627。

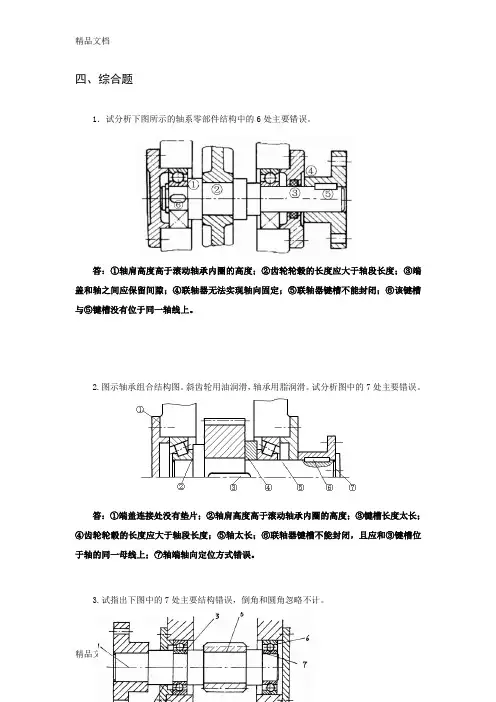

轴系结构改错答案[整理版]四、综合题1(试分析下图所示的轴系零部件结构中的6处主要错误。
答:?轴肩高度高于滚动轴承内圈的高度;?齿轮轮毂的长度应大于轴段长度;?端盖和轴之间应保留间隙;?联轴器无法实现轴向固定;?联轴器键槽不能封闭;?该键槽与?键槽没有位于同一轴线上。
2.图示轴承组合结构图。
斜齿轮用油润滑，轴承用脂润滑。
试分析图中的7处主要错误。
答:?端盖连接处没有垫片;?轴肩高度高于滚动轴承内圈的高度;?键槽长度太长;?齿轮轮毂的长度应大于轴段长度;?轴太长;?联轴器键槽不能封闭，且应和?键槽位于轴的同一母线上;?轴端轴向定位方式错误。
3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。
答:?无键槽，无法实现周向定位;?端盖和轴之间应保留间隙;?无越程槽，无法加工;?无油毡，缺少密封装置;?齿轮齿根圆直径小于轴段直径，无法加工;?轴承的外圈无定位;?轴肩高度高于滚动轴承内圈的高度。
4.试分析图示轴系结构图中的6处主要错误。
答:?轴肩高度高于滚动轴承内圈的高度;?键槽长度太长;?齿轮轮毂的长度应大于轴段长度;?轴承无法实现轴向定位;?轴段太长，应加以区别;?键的上端面应与轮毂键槽有空隙，且应和?键槽位于轴的同一母线上。
5.图示轴系结构图，试分析其中的6处主要错误。
答:?端盖和轴之间应保留间隙;?轴肩高度高于滚动轴承内圈的高度;?齿轮轮毂的长度应大于轴段长度;?联轴器无法轴向定位;?无键，联轴器无法周向定位;?无越程槽，无法加工;?轴太长;?联轴器右端应是通孔;?端盖与箱体无垫片;?轴肩高度应低于滚动轴承内圈的高度;(11)键槽太长;(12)无调整垫片;(13)同?;(14)无油毡，缺少密封装置。
6.试指出下图中的6处错误。
答:?键槽太长;?无油毡，缺少密封装置;?轴段太长;?齿轮轮毂的长度应大于轴段长度;?轴承没有轴向定位;?端盖与箱体之间缺乏垫片。
7.试指出下图中6处主要错误。
答:?轴肩高度高于滚动轴承内圈的高度;?键槽太长;?齿轮轮毂的长度应大于轴段长度;?无油毡，缺少密封装置;?联轴器无法轴向定位;?无键槽，联轴器无法实现周向定位。
轴系结构改错题随着现代工业的发展，越来越多的机械设备采用轴系结构进行传动，轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此，在设计和制造轴系结构时，需要注意各种因素，杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题，来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置，其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴，输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后，出现了以下问题：（1）输出轴转速低于设计要求。
（2）输出轴发生了严重的振动和噪声。
（3）输出轴温度升高，超过了允许的范围。
请根据以上问题，分析该轴系传动装置的设计和制造中可能存在的错误，并提出改进方案。
2.问题分析（1）输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
（2）输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
（3）输出轴温度升高，超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案（1）电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时，需要考虑电机的转速和输出轴的转速之间的匹配关系，以确保输出轴的转速符合设计要求。
（2）减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时，需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系，以确保输出轴的扭矩符合设计要求。
（3）传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时，需要考虑链条松紧度的合理性，以确保链条不会过紧或过松。
四、综合题1．试分析下图所示的轴系零部件结构中的6处主要错误。
答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③端盖和轴之间应保留间隙；④联轴器无法实现轴向固定；⑤联轴器键槽不能封闭；⑥该键槽与⑤键槽没有位于同一轴线上。
2.图示轴承组合结构图。
斜齿轮用油润滑，轴承用脂润滑。
试分析图中的7处主要错误。
答：①端盖连接处没有垫片；②轴肩高度高于滚动轴承内圈的高度；③键槽长度太长；④齿轮轮毂的长度应大于轴段长度；⑤轴太长；⑥联轴器键槽不能封闭，且应和③键槽位于轴的同一母线上；⑦轴端轴向定位方式错误。
3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。
答：①无键槽，无法实现周向定位；②端盖和轴之间应保留间隙；③无越程槽，无法加工；④无油毡，缺少密封装置；⑤齿轮齿根圆直径小于轴段直径，无法加工；⑥轴承的外圈无定位；⑦轴肩高度高于滚动轴承内圈的高度。
4.试分析图示轴系结构图中的6处主要错误。
答：①轴肩高度高于滚动轴承内圈的高度；②键槽长度太长；③齿轮轮毂的长度应大于轴段长度；④轴承无法实现轴向定位；⑤轴段太长，应加以区别；⑥键的上端面应与轮毂键槽有空隙，且应和②键槽位于轴的同一母线上。
5.图示轴系结构图，试分析其中的6处主要错误。
答：①端盖和轴之间应保留间隙；②轴肩高度高于滚动轴承内圈的高度；③齿轮轮毂的长度应大于轴段长度；④联轴器无法轴向定位；⑤无键，联轴器无法周向定位；⑥无越程槽，无法加工；⑦轴太长；⑧联轴器右端应是通孔；⑨端盖与箱体无垫片；⑩轴肩高度应低于滚动轴承内圈的高度；（11）键槽太长；（12）无调整垫片；（13）同⑩；（14）无油毡，缺少密封装置。
6.试指出下图中的6处错误。
答：①键槽太长；②无油毡，缺少密封装置；③轴段太长；④齿轮轮毂的长度应大于轴段长度；⑤轴承没有轴向定位；⑥端盖与箱体之间缺乏垫片。
7.试指出下图中6处主要错误。
答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③齿轮轮毂的长度应大于轴段长度；④无油毡，缺少密封装置；⑤联轴器无法轴向定位；⑥无键槽，联轴器无法实现周向定位。
轴系结构改错
结构改错原则
1.保证轴的定位；
2.保证轴上零件轴向、周向定位和固定；
3.考虑轴的加工工艺性；
4.考虑轴及轴上零件的装拆和调整；
5.轴的受力合理、减少应力集中，提高轴的强度。

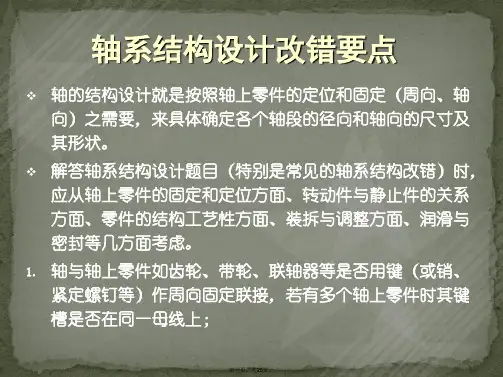

轴结构常见错误总结（箭头左侧图中红圈为错误，右侧为改正）
一、轴本身的常见结构错误：
1.必须把不同的加工表面区别开来；
2.轴段的长度必须小于轮毂的长度；
3.必须考虑轴上零件的轴向、周向固定问题；
4.轴外伸处应考虑密封问题。
二、轴承安装的常见错误：
1.角接触轴承和圆锥滚子轴承
1)一定要成对使用；
2)方向必须正确，必须正装（如图a）或反装（如图b）；
3)外圈定位（固定）边一定是宽边。
2.轴承内外圈的定位必须注意内外圈的直径尺寸问题
1)内圈的外径一定要大于固定结构的直径；
2)外圈的内径一定要小于固定结构的直径。
3.轴上如有轴向力时，必须使用能承受轴向力的轴承。
30000型或70000型
4.轴承必须考虑密封问题；
5.轴承必须考虑轴向间隙调整问题。
三、键槽的常见错误：
1.同一轴上所有键槽应在一条直线上；
2.键槽的长度必须小于轴段的长度；
四、轴承端盖的常见错误
1.对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面；
2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题；
3.轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
例子：
重点：
（1）轴系上零件的选用及结构表达；
（2）支点轴向固定结构；
（3）轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）；（4）结构工艺性（加工、装拆、调查）；
（5）润滑和密封；
（6）绘图表达等其他错误。
此轴系结构的主要错误如下：
（1）凸缘式半联轴器无法联接，缺少联接螺栓孔；
（2）联轴器孔应该打通；
（3）联轴器周向未定位，应添加定位平键；
（4）联轴器轴向未定位，在配合轴段应留有定位阶梯；
（5）箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工
面过大等问题；
（6）轴与轴承端盖间应留有间隙。
轴系工作时，轴带动齿轮高速旋转，而轴承端盖
保持静止，动静件间不能直接紧密接触；
（7）轴与轴承端盖分开后，应添加密封圈；
（8）无法调整轴承游隙，应添加调整垫片；
（9）轴精加工面过长且装拆轴承不方便，应留有装配工艺阶梯轴；
（10 ）套筒高度超过轴承内圈高度与轴承外圈接触，增添轴承拆卸难度，且与静件外
圈直接接触；
（11 ）齿轮的轴向定位不可靠，轴段的长度必须小于轮毂的长度；
（12 ）键过长，套筒无法安装；
（13 ）轴环高度过高，超过轴承内圈高度，不利于轴承拆卸；
（14 ）因轴承采用脂润滑，应在轴承座孔的箱体内壁面处增加挡油盘；
（15 ）此轴系轴承采用双端单向固定的安装方式，不需要安装弹性挡圈。
此轴系结构的主要错误如下：
(1)轴端不能伸出半联轴器，否则会阻碍联轴器的联接；
(2)此键无法安装，应将联轴器上键槽打通；
(3)联轴器周向定位平键应与齿轮的处于同一条母线上；
(4)联轴器轴向未定位，在配合轴段应留有定位阶梯；
(5)轴与轴承端盖间应留有间隙。
轴系工作时，轴带动齿轮高速旋转，而轴承端盖保持静止，动静件间不能直接紧密接触；
(6)轴与轴承端盖分开后，应添加密封圈；
(7)无法调整轴承游隙，应添加调整垫片；
(8)轴精加工面过长且装拆轴承不方便，应留有装配工艺阶梯轴；
(9)套筒高度超过轴承内圈高度，导致轴承拆卸困难；
(10 )因轴承采用脂润滑，应在轴承座孔的箱体内壁面处增加挡油盘；
(11 )齿轮的轴向定位不可靠，轴段的长度必须小于轮毂的长度；
(12 )轴环高度超过轴承内圈高度与轴承滚子接触，造成不同转速的运动件直接接触，且不利于轴承拆卸；
(13 )此轴系采用圆锥滚子轴承的面对面安装方式，右轴承的安装方向反了。
