浅淡建筑二次供水节能设计之全变频供水

装配式建筑施工二次供水系统设计随着人们对居住环境要求的不断提高，净化水资源、增强供水设施可靠性和节约能源的需求也日益迫切。

为了满足这一需求，装配式建筑施工二次供水系统设计变得十分关键。

本文将从系统设计原则、组成部分以及流程控制等方面来讨论装配式建筑施工二次供水系统的设计。

一、系统设计原则1. 全面考虑供水需求：在进行系统设计时，需要全面考虑使用者的实际用水需求，包括冷热水和饮用水等不同用途的需求。

通过合理调节管路和设备参数，确保满足各个场景下的供水需求。

2. 节能与环保：在装配式建筑中，尽量采用高效节能的设备和技术手段，如智能化管网控制系统、太阳能加热设备等。

同时，在运行过程中要优化能源利用效率，并且选择环境友好型材料，降低对自然资源的消耗。

3. 设计灵活性：装配式建筑施工通常伴随着建筑规模和功能的多样性，所设计的二次供水系统需要具备一定的灵活性，以适应不同场景下的使用需求。

设计师应充分考虑到变化因素，并采用可扩展的设备和管路布置方案。

二、组成部分1. 外部水源接入系统：装配式建筑通常依赖于外部供水系统，将清洁、可靠的自来水引入建筑内。

在设计时要确保外部供水管道与建筑主体连接紧密、安全可靠，并合理预留进水口位置。

2. 给排水管网系统：给排水管网是二次供水系统中非常重要的一环。

它包括冷热水供应管、废弃物排放管和雨水排放管等。

设计时需要根据建筑布局和功能需求进行合理规划，并选用符合标准要求且低风险的材料进行施工。

3. 输送设备与储存装置：为了能够保证正常稳定地向各个楼层或房间提供二次供水，输送设备（如泵）和储存装置（如储罐）是必不可少的。

设计时需要选择适当容量和效率的设备，并考虑到节能运行和维护成本。

4. 水质净化与消毒系统：为了保证供水水质符合安全和卫生要求，需要设计相应的水质净化和消毒系统。

这些系统可以采用过滤器、杀菌设备等多种方式进行处理，确保供水达到卫生标准。

三、流程控制1. 控制策略与自动化：装配式建筑施工二次供水系统应考虑到自动化控制的可行性。

新建小区二次供水系统的节能设计黑龙江省哈尔滨市150001摘要：本文在相关调查分析的基础上，探讨了二次供水存在的问题及对策，结合现状调查和研究分析的进展和思路，为保证二次供水的健康安全研究提供可靠的依据。

关键词：二次供水;问题;对策;前言：随着城市化进程的加快和住宅建筑的增多，二次供水也在不断增加，保障饮用水安全是人们生活和公共卫生的重要问题。

许多专业人士对二次供水存在的问题和对策进行了深入的研究和分析，并在此基础上探讨了二次供水存在的问题和对策。

结合我国二次供水现状及研究分析的进展和思路，提出了二次供水的发展趋势和思路，为二次供水的健康安全研究奠定了坚实的基础。

1二次供水的概要二次供水是一种供水形式，由供水管网或水生植物储存加压，然后通过管道输送给用户。

通常，供水系统二次供水主要用于补偿供水系统中的压力不足。

城市供水，保障高层建筑供水。

二次供水的水质易受污染。

二次供水一旦受到污染，不仅会影响水的感官特性，而且还会造成安全问题。

2二次供水中存在的卫生安全问题及原因2.1末梢水中游离性余氯不足末梢水中游离性余氯不足是造成二次供水出现卫生问题的主要原因。

造成这种现象的主要原因是：一是二次供水设备清洗消毒不规范，导致控制网污染严重，最终导致消毒剂消耗和消毒不合格。

住宅小区的大部分重要房屋或公共建筑都有独立的生活消防水池，理论上有助于保持水的清新，但在实践中，房屋的用水量与消防用水有很大的不同。

比如办公楼，它在消防水中的溶解量是用水量的10倍，这通常会让水箱里的水停留几天或更长时间，水中的余氯被排出，细菌开始生长，因此，水根本不符合饮用水卫生标准。

2.2供水水质出现二次污染现象建筑物陈旧、材料陈旧、损坏严重、管理公司对水箱清洗不当，可能导致二次供水二次污染。

自来水厂符合国家标准，不纯，含有一定的无机、有机和微生物物质。

当水流过管网时，部分物质发生分解，水和分解产物与管壁材料发生反应，水中残留的细菌大量繁殖，管道系统将再次受到污染。

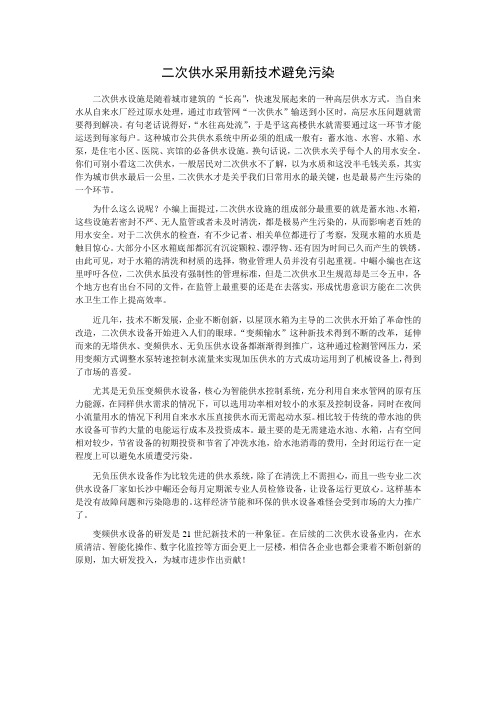

二次供水采用新技术避免污染二次供水设施是随着城市建筑的“长高”，快速发展起来的一种高层供水方式。

当自来水从自来水厂经过原水处理，通过市政管网“一次供水”输送到小区时，高层水压问题就需要得到解决。

有句老话说得好，“水往高处流”，于是乎这高楼供水就需要通过这一环节才能运送到每家每户。

这种城市公共供水系统中所必须的组成一般有：蓄水池、水窖、水箱、水泵，是住宅小区、医院、宾馆的必备供水设施。

换句话说，二次供水关乎每个人的用水安全。

你们可别小看这二次供水，一般居民对二次供水不了解，以为水质和这没半毛钱关系，其实作为城市供水最后一公里，二次供水才是关乎我们日常用水的最关键，也是最易产生污染的一个环节。

为什么这么说呢？小编上面提过，二次供水设施的组成部分最重要的就是蓄水池、水箱，这些设施若密封不严、无人监管或者未及时清洗，都是极易产生污染的，从而影响老百姓的用水安全。

对于二次供水的检查，有不少记者、相关单位都进行了考察，发现水箱的水质是触目惊心。

大部分小区水箱底部都沉有沉淀颗粒、漂浮物、还有因为时间已久而产生的铁锈。

由此可见，对于水箱的清洗和材质的选择，物业管理人员并没有引起重视。

中崛小编也在这里呼吁各位，二次供水虽没有强制性的管理标准，但是二次供水卫生规范却是三令五申，各个地方也有出台不同的文件，在监管上最重要的还是在去落实，形成忧患意识方能在二次供水卫生工作上提高效率。

近几年，技术不断发展，企业不断创新，以屋顶水箱为主导的二次供水开始了革命性的改造，二次供水设备开始进入人们的眼球。

“变频输水”这种新技术得到不断的改革，延伸而来的无塔供水、变频供水、无负压供水设备都渐渐得到推广，这种通过检测管网压力，采用变频方式调整水泵转速控制水流量来实现加压供水的方式成功运用到了机械设备上，得到了市场的喜爱。

尤其是无负压变频供水设备，核心为智能供水控制系统，充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。

建筑给水二次增压系统节能设计摘要：目前，高层建筑常见的供水方式是平行供水、顺序供水。

平行供水是通过将建筑物分成区域来实现的，在市政供水的基础上，在建筑物的底部或地下室安装单独的二次供水设施，以满足各区域的供水需求。

这种方式是各地区独立供水，互不影响，供水稳定性高，中央部署简单，易于维护，但面临着水泵供水高压管道建设、投资成本等问题。

顺序方式是将水泵分散到建筑物的各个区域，市政供水之后，各楼栋分别进行抽水供水。

该方法管道布置相对简单，投资节省，能耗低，但采用分布式水泵，由于前后距离较近众多的水泵运行，对相邻楼层的生活有一定影响。

因此，无论采用平行供水还是顺序供水，都要结合项目的具体情况，制定最佳节能供水方案。

关键词：建筑给水；二次增压系统；节能设计引言从目前情况来看，建筑的给水形式可以分为“串联供水”“并联供水”，其中串联供水方式主要是在小区内的楼栋分区分别设置水泵，从市政供水管网抽水加压之后提供给相应楼栋进行应用。

虽然此种供水方式投入的费用较少、管道设置简单、能源消耗较少，但是由于采取的是分散式泵房且存在较大运行噪声，所以会对居民造成一定影响；并联供水方式就是在建筑的底层或者地下室等设置集中泵房，能够对所有楼栋以高度分为高中低区，此种供水方式能够对每个分区单独供水，具有较高的稳定性，同时由于采取的是集中布置方式，更便于对其进行管理。

但是缺点在于水泵供水高压管线较长，整体费用相对较高。

在做设计时需要做一个综合的平衡。

1供水现状及常用二次增压模式类型城镇供水系统具有悠久的发展历史，近些年城镇发展迅速，城镇供水管网的分布范围越来越广阔，二次供水需求增长速度极其迅猛。

当前，在建设供水体系过程中，应优先考虑城镇居民所需的生活水量得到满足。

我国水资源匮乏，各地政府相继出台了节水措施以满足城市供水保障，所以应对供水予以高度重视，合理开发和利用水资源，保证供水质量。

考虑到城市供水设施的状况和现有的国家规划规范和条例，二次供水工程需要升级。

二次供水变频调速供水原理
二次供水是指将一次供水通过中央水泵站进行处理和分配后，再经过管网输送到用户终端进行用水的过程。

变频调速供水是指通过调节水泵的转速，来达到控制供水压力和流量的目的。

其原理包括以下几个方面：
1. 通过传感器检测水压和流量：在供水系统中安装水压传感器和流量传感器，实时监测供水压力和流量的变化。

2. 传感器信号反馈给变频器：传感器检测的信号通过反馈给变频器，变频器根据这些信息来判断水泵运行的频率和转速。

3. 变频器调节水泵转速：变频器根据传感器的信号来调节水泵的转速。

当需要增大供水流量和压力时，变频器提高水泵的转速；当需要减小供水流量和压力时，变频器降低水泵的转速。

4. 通过水泵提供供水：根据变频器的调节，水泵的转速发生变化，从而控制供水流量和压力。

水泵将处理后的一次供水通过管网输送到用户终端，满足用户的用水需求。

变频调速供水的优点是能够根据实际需求灵活调节供水压力和流量，节约能源，提高供水系统的运行效率。

浅淡建筑二次供水节能设计之全变频供水摘要随着建筑物建筑层数和建筑高度的提升，我国城镇供水管网的低压供水模式已不能满足较高楼层供水压力的要求，二次供水方式便应运而生。

二次供水有多种供水方式，其中变频调速供水是现行主流供水方式。

技术不断更新，变频调速供水已从单变频逐步发展为全变频供水，若选泵适当，节能效果显著，但其短板是没有充分利用市政供水管网水压。

叠压供水则克服了上述缺点，两者强强联合形成全变频叠压供水，其应用的限制主要是其对市政供水管网有较高的要求。

在进行二次供水系统设计时，首先要确定的是系统供水量和水压，亦需考虑供水水质的保障措施。

供水水压的高低会影响供水能耗，过高的水压不节水不节能，而过低的水压用水舒适性得不到保证，在设计时最不利用水点处的水压建议采用0.10~0.15MPa。

文中比较给出了单变频、全变频泵组组合的高效区流量范围占比。

数字集成全变频控制供水设备因各工作泵采用等量同步、效率均衡运行模式，高效区流量范围占比大，节能效果很理想。

关键词：二次供水，数字集成全变频，泵组组合，高效区流量范围一、引言随着建筑物层数和高度的提升，我国城镇供水管网的低压供水模式已不能满足较高楼层供水压力的要求，二次供水方式便应运而生。

二次供水有多种供水方式，其中变频调速供水是现行主流供水方式，若选泵适当，节能效果显著，但其短板是没有充分利用市政供水管网水压。

数字集成全变频控制供水设备因各工作泵采用等量同步、效率均衡运行模式，高效区流量范围占比大，节能效果很理想。

二、术语摘录2.1二次供水当民用与工业建筑生活饮用水对水压、水量的要求超过城镇公共供水或自建设施供水管网能力时，通过储存、加压等设施经管道供给用户或自用的供水方式[1]。

该条全文引自现行《建筑给水排水设计标准》，条文没有考虑水质的影响，当用户对水质有更高要求时，也需二次供水，如管道直饮水。

2.2数字集成全变频控制恒压供水设备设备中的每台水泵均独立配置数字集成水泵专用变频控制器，各变频控制器通过CAN总线技术相互通信、联动控制、协调工作，可直接通过显示屏进行人机对话实现泵组运行参数的设定与调整，使泵组实现全变频控制运行的成套变频调速恒压供水设备[2]。

智能全变频恒压供水技术在二次供水中的简析摘要：本文主要把智能全变频恒压供水技术应用于二次供水设备，集远程监控、远程报修、全变频节能控制于一体，并通过试验数据验证并分析了该智能全变频恒压供水技术在能耗和供水稳压方面的特性。

关键词：智能全变频；恒压供水技术；二次供水1、智能全变频恒压供水系统本研究搭建了智能全变频恒压供水控制系统，如图1左边所示。

该系统为每台水泵配备1台变频器，控制单元采集系统压力、液位、流量等信号，实时采集信号数据，通过全变频恒压供水控制算法控制水泵的运行；其控制柜由变频器、控制单元、云通讯单元、人机交互界面、手机APP、电脑PC端等部分组成。

通过人机交互界面、手机APP、电脑PC端来监控系统运行。

2、智能全变频技术在二次供水的应用2.1变频调速恒压供水系统的能耗特性变频调速恒压供水系统主要由变频调速器、交流电动机、水泵几部分组成，系统通过改变电机的运行频率，进而改变转速来达到恒压供水的目的。

变频调速恒压供水水泵的工作性能曲线和管路特性曲线如图1右边所示，曲线1、2分别为管路特性曲线、水泵工作性能曲线。

图1扬程H与流量Q的关系表达式为H=SQ2（1）式中：S为管路的特性系数值，s2/m5。

变频调速水泵的能耗Nin可由式（2）确定：（2）式中：γ为水的比重，kN/m3；Q为水泵的流量，m3/s；H为水泵的扬程，m；η为变频调速水泵的综合效率；ηvfd为变频调速器效率；ηm为交流电动机效率；ηp为水泵在部分负荷下的运行效率。

各部分的运行效率随水泵负荷的改变而改变，水泵运行的能耗并非简单的同流量的成三次方的关系。

当负荷率越低，其运行效率越低，而且在低负荷时其综合运行效率会急速下降。

因此，让变频调速水泵尽可能地在效率区运行才能实现系统节能的目的。

2.2全变频恒压供水系统的节能效果分析图2为分析全变频供水控制系统节能效果，搭建二次供水叠压试验平台，如图2所示。

图中叠压设备通过压力变送器②测定出口压力作为PID的控制反馈信号，通过流量控制阀③调节出水流量，通过流量变送器④来测定出口流量，3台水泵的额定功率均为3kW。

二次供水变频调速供水原理概述及解释说明1. 引言1.1 概述在现代建筑中，二次供水系统是不可或缺的重要部分。

它通过管网将自来水从一次供水网络输送到各个用户点，满足人们日常用水的需求。

而在二次供水系统中，变频调速技术在近年来得到了广泛应用，并取得了显著的效果和价值。

本文将对二次供水及变频调速供水原理进行详细概述与解释。

1.2 文章结构本文共包含五个主要部分，除引言外还包括二次供水、变频调速供水原理、概述及解释说明以及总结与展望等内容。

1.3 目的本文旨在探讨二次供水及变频调速技术的基本原理和应用情况，并进一步阐明其在实际应用中所具备的效果和价值。

同时，也将对未来发展进行展望，并提出相应建议。

以上是“1. 引言”的部分内容介绍，接下来将会逐级详细阐述每个子标题所涉及的内容。

2. 二次供水2.1 定义与意义二次供水是指将从原水源（如河流、湖泊等）采集的生活用水经过初级处理后，送至水厂进行再次净化，最终供应给居民和工业用途的过程。

它是城市供水系统中的重要组成部分。

二次供水的意义在于保障城市居民和工业生产对清洁可靠的用水需求。

通过先进的净化处理技术，可以去除原水中的悬浮物、有机物及微生物等污染物，提高供水质量，保障人们的健康饮用水源。

同时，在工业生产中，高质量的二次供水也能确保工艺流程正常进行，提高产品质量。

2.2 二次供水系统组成二次供水系统由以下主要组成部分构成：- 水源引入系统：包括取水口、初始处理单元、输送管道等。

- 清水池：用于储存和稳定化进入系统的净化后的清洁水。

- 净化处理单元：包括絮凝、混凝、沉淀等技术单元，以消除原水中残留的悬浮物和有机物。

- 过滤系统：通过不同种类的过滤介质（如砂、活性炭等）去除水中微小颗粒和余留的有机物。

- 消毒系统：利用消毒剂（如氯）或其他消毒技术进行杀菌处理，确保供水达到卫生标准。

- 输水管网：将净化后的二次供水分配到城市各个用水终端。

2.3 二次供水系统的作用与优势二次供水系统具有以下作用与优势：- 提高供水质量：经过净化和消毒处理后的二次供水能够更好地满足人们对清洁健康饮用水的需求，提高居民生活品质。

浅析变频无负压二次供水技术摘要：随着城市化进程的不断加快，市政给排水工程也得到了快速的发展。

在供水设备方面也出现了很多新型的设备类型，其中变频无负压二次供水技术引起了广泛的关注。

文章结合实例，重点论述了变频无负压二次供水技术。

关键词：变频无负压；二次供水；技术一、变频无负压二次供水技术概述（一）变频无负压二次供水技术的定义变频无负压二次供水是基于变频恒压供水设备之上，其主要包括了无负压调节罐、水泵、气压罐及智能控制系统等四大部分。

无负压变频供水技术充分结合了预压平衡技术、负压反馈技术、真空抑制技术及信号采集分析处理技术等，能够有效实现无负压变频供水和空气之间的全权隔绝，仅需要利用原有的自来水管网的压力便可以进行加压供水，且不会对外界的供水管网产生任何的影响，确保了二次供水的节能性及高效性。

（二）变频无负压设备的特点变频无负压设备属于新型的供水系统，其在具体使用过程中，存在明显的优势，但也具备一定的不足之处。

其优势重要体现在以下几点：第一，变频无负压二次供水技术能够更好的节能，且初期设备投资相对较低。

传统的二次供水技术，首先需要将市政管网中的水运输到水池中，然后利用水泵及水箱来调节自来水的额流量和压力，待其流量和压力达到供水要求的时候，才能开始供水。

在此过程中，自来水在运送到水池的时候就会消耗其自身一定的压力，且水池及水箱等设备需要投入相对较大的费用，这样不仅造成了能源的消耗，还增加的资金的投入。

而使用变频无负压供水技术之后，可直接将市政管网和供水设备连接起来，能够有效节省了水池和水箱的资金投入。

此外变频无负压设备的初期投资也相对较低；第二，在使用变频无负压设备的过程中，其配备的都有过滤装置，过滤装置能够有效阻挡细菌，且设备主要使用的是不锈钢的材料，能够有效避免管道内部出现藻类现象，这样能够确保供水过程的清洁度，确保自来水的供水质量；第三，变频无负压设备的运行成本相对较低。

在使用变频无负压供水技术的时候，一般多采用的是型号较小的加以泵，且一般采取的多台加压泵一起运行的方式，这样能够有效降低对电能的消耗。
