水泵与泵站(第六版)取水泵站工艺设计举例ppt课件

一、设计说明书<一>工程概述(一) 工程概括市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。

(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。

水源洪水位标高为38.00m，枯水位标高为24.60m。

净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。

自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。

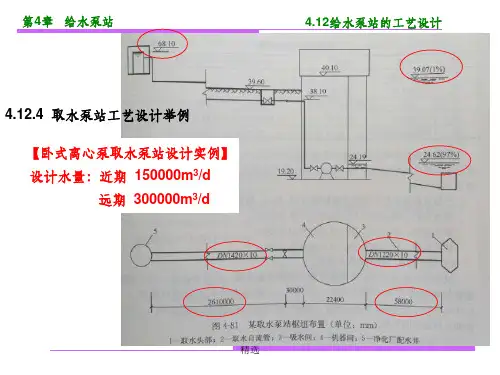

二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。

在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。

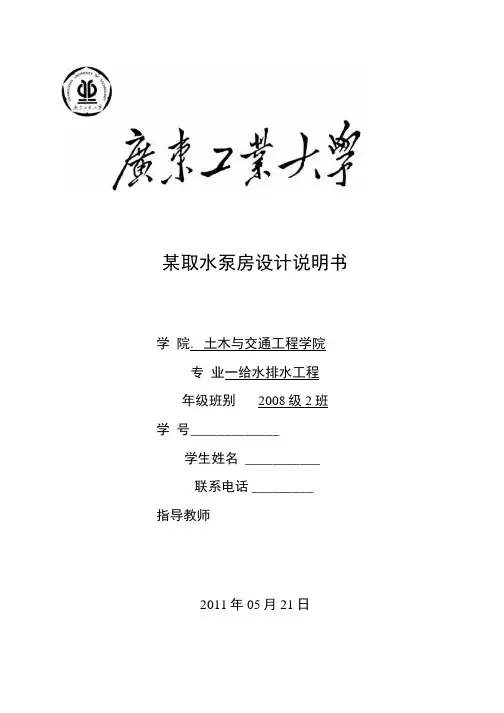

某取水泵房设计说明书学院. 土木与交通工程学院专业一给水排水工程年级班别2008级2班学号_____________学生姓名 ___________联系电话_________指导教师2011年05月21日取水泵站设计说明一、设计基本资料1、近期设计水量10万米3/日，要求远期15万米3/日（不包括水厂自用水）2、原水水质符合饮用水规定。

河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。

取水头部到吸水井的距离为100米。

3、水源洪水位标高为73. 2米（1%频率）；枯水位标高为65. 5米（97%频率）；常年平均水位标高为68. 2米。

地面标高70.00。

4、净水厂混合井水面标高为95. 20米，取水泵房到净水厂管道长IOOO米。

5、地区气象资料可根据设计需要由当地气象部门提供。

6、水厂为双电源进行。

一总述在本设计中，根据取水泵房的特点，地面部分为矩形，地下部分为圆形，内径均为17米。

泵站固定式取水，从吸水井抽水，吸水井采用自流管从取水头部取水，取水头部为箱式。

泵房上部分设工作平台等单元，离室外地面高4. 2m,泵房挖深约IOn1。

由于是取水泵房，要求泵均匀供水，故采用同一种泵20sh-13型，配电机JS-137-6,近期两用一备，远期三用一备。

自流管和输水管设计管径均为DNIOo0,采用钢管；吸水管设计管径为DN800,压水管设计管径为DN600,均采用钢管。

根据泵房跨度和起重重量，起重设备选用需另外定制的环形起重机，起重量为3t,跨度17.5m。

排水设备设排水沟，选用IS65-50T25型离心泵，一用一备。

采用T30-8型轴流风机换气通风，两台。

由于泵自灌式工作，不需引水设备，泵站内也不设计量设备。

三、设计流量的确定考虑到输水干管漏损和净化厂本身用水，取自用水系数α =1.05,贝心近期设计流量：Q =L05X1°X1°4 =1.215./S24×60×60远期设计流量：Q = L e>"15 X10" =1 823./$ 24×60×60四、自流管的设计计算自流管从取水头部取水，为提高进水的安全性和便于清洗、检修，设两条，采用钢管。
