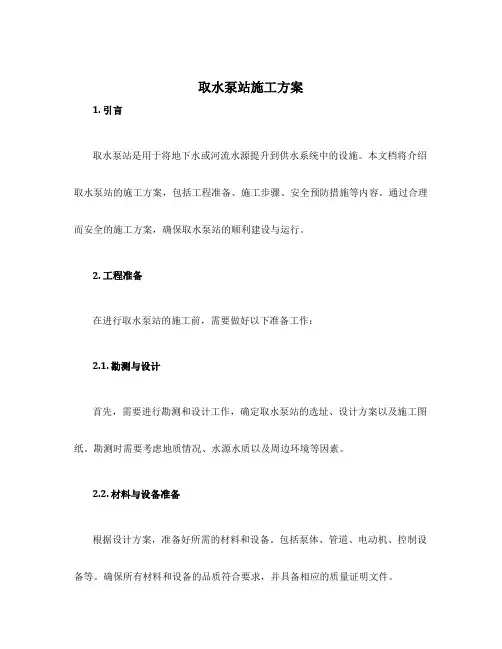

取水泵站施工方案1. 引言取水泵站是用于将地下水或河流水源提升到供水系统中的设施。
本文档将介绍取水泵站的施工方案,包括工程准备、施工步骤、安全预防措施等内容。
通过合理而安全的施工方案,确保取水泵站的顺利建设与运行。
2. 工程准备在进行取水泵站的施工前,需要做好以下准备工作:2.1. 勘测与设计首先,需要进行勘测和设计工作,确定取水泵站的选址、设计方案以及施工图纸。
勘测时需要考虑地质情况、水源水质以及周边环境等因素。
2.2. 材料与设备准备根据设计方案,准备好所需的材料和设备。
包括泵体、管道、电动机、控制设备等。
确保所有材料和设备的品质符合要求,并具备相应的质量证明文件。
2.3. 劳动力组织组织足够的劳动力参与施工工作。
根据工程规模和施工周期,合理安排工人的数量与工作时间。
特别是对于具有专业技能的工人,要确保其有相关证书和经验。
3. 施工步骤取水泵站的施工可以分为以下步骤:3.1. 基础工程施工第一步是进行基础工程施工。
包括清理施工场地、进行地下挖掘和回填、浇筑水泥基础等工作。
确保基础工程的稳定和坚固。
3.2. 设备安装与连接在完成基础工程后,开始进行设备的安装和连接。
按照设计图纸和施工方案,安装泵体、电动机和管道等设备。
确保设备安装合理,连接牢固。
3.3. 电气线路施工接下来是进行电气线路的施工。
根据设计要求,进行电缆敷设、电气设备安装和接线等工作。
确保电气线路的可靠性和安全性。
3.4. 运行测试与调试在完成施工后,进行运行测试与调试。
检查设备的正常运行情况,调试控制系统的功能。
确保取水泵站能够正常运行,达到设计要求。
4. 安全预防措施在进行取水泵站施工时,需要注意以下安全预防措施:4.1. 安全教育与培训施工前,对参与施工的工人进行必要的安全教育和培训。
包括工作场所安全规定、操作规程、应急处理等方面的培训,提高工人的安全意识和应对能力。
4.2. 现场安全管理在施工现场设置明显的安全警示标志,并设置合理的通道和堆放区域。

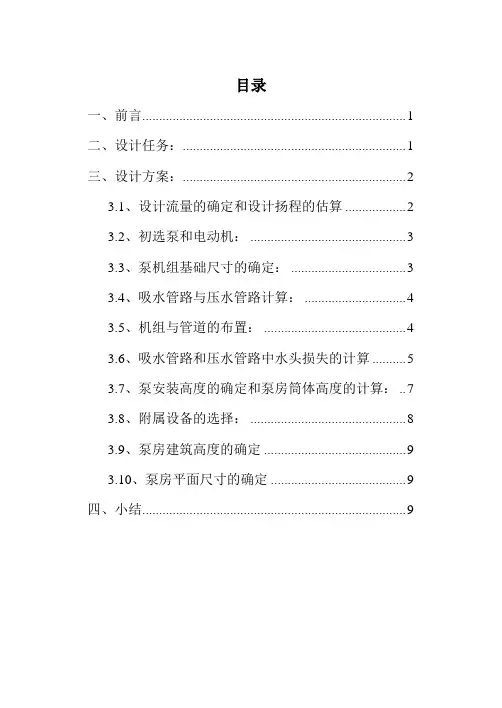

目录一、前言 (1)二、设计任务: (1)三、设计方案: (2)3.1、设计流量的确定和设计扬程的估算 (2)3.2、初选泵和电动机: (3)3.3、泵机组基础尺寸的确定: (3)3.4、吸水管路与压水管路计算: (4)3.5、机组与管道的布置: (4)3.6、吸水管路和压水管路中水头损失的计算 (5)3.7、泵安装高度的确定和泵房筒体高度的计算: .. 73.8、附属设备的选择: (8)3.9、泵房建筑高度的确定 (9)3.10、泵房平面尺寸的确定 (9)四、小结 (9)一、前言随着科学技术的不断被发展,泵站已经成为取水输水工程的一个重要部分,在工农业生产和水利工程建设等各方面都得到了广泛的应用。
作为一个给排水工程专业的大学生来说,泵与泵站是一门及其重要的必修课程。
我们应该努力学好这门课程,掌握理论知识,打好基础,面对不同情况能够灵活选用不同的泵装置,从而把理论知识运用到实践中去。
泵与泵站课程设计是大学本科教育的一个重要教学环节,是全面检验和巩固水泵和水泵站课程学习效果的一个有效方式,通过课程设计可以使我们进一步加深对所学水泵与水泵站课程的理解和巩固,可以综合所学基本知识和基本理论及相关知识解决实际问题,从而使大家得到工程实际训练,提高其应用能力及动手能力。
这次是一次自我锻炼的好机会。
在课堂上我们只是学习到了理论知识,要能真正胜任日后的工作,还必须理论联系实际,在实际设计中寻找问题,解决问题。
在设计过程中熟悉泵站设计的过程,巩固以前学习的知识,培养独立思考、独立设计的能力。
我们一定要好好把握这次机会,认真独立完成作业,在原本的基础上使自己得到最大程度的提高,为以后的工作和学习打下坚固的基础。
我相信,在指导老师的带领下,在我们自己不断的努力下,我们一定会有所收获并取得优异的成绩。
二、设计任务:某新建水源工程近期设计水量120000m3/d,要求远期发展到270000m3/d,采用固定式取水泵房(一级泵站),用两条直径为1200mm的钢制自流管从江中取水。
总述本次设计是取水泵站(一级泵站)的设计。

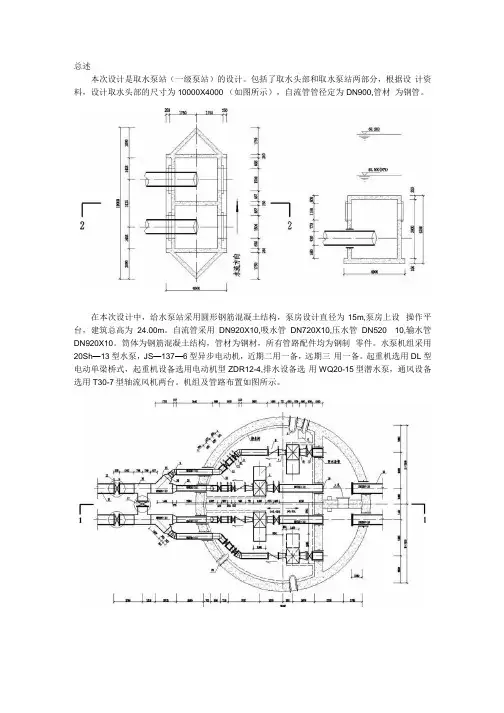

包括了取水头部和取水泵站两部分,根据设计资料,设计取水头部的尺寸为10000X4000 (如图所示),自流管管径定为DN900,管材为钢管。
在本次设计中,给水泵站采用圆形钢筋混凝土结构,泵房设计直径为15m,泵房上设操作平台,建筑总高为24.00m。
自流管采用DN920X10,吸水管DN720X10,压水管DN520 ×10,输水管DN920X10。
筒体为钢筋混凝土结构,管材为钢材,所有管路配件均为钢制零件。
水泵机组采用20Sh—13型水泵,JS—137—6型异步电动机,近期二用一备,远期三用一备。
起重机选用DL型电动单梁桥式,起重机设备选用电动机型ZDR12-4,排水设备选用WQ20-15型潜水泵,通风设备选用T30-7型轴流风机两台。
机组及管路布置如图所示。
一、设计流量的确定考虑到输水干管漏损和净化场本身用水,取自用水系数α=L05,贝卜近期:Q=1.05×80000∕24 = 3500m3∕h = 0.972m3∕s远期:Q' = 1.05χl20000∕24 = 5250ι∏3∕h = 1.458m3∕s二、取水头部的设计和计算格栅面积公式FO=Q/ (V0×Ki×K2) (m2)式中:Q —设计流量(m3∕s);kɪ—堵塞系数,采用0.75;k2-栅条引起的面积减小系数为k2=b∕ (b+s)其中:b 一栅条净间距(mm),取50mm;S —栅条厚度(mm),取IOmm;Vo —过栅允许流速(m∕s),取0.5m∕s°则:k2= 50∕ (50+10) =5/6F =1.46/ (0.5X0.75X5/6) m2=4.67m2取水头部两面进水,采用4个栅格,单个栅格的面积为Fo∕4 = 4.67∕4 = 1.17m2 查《给水排水设计手册》第3册表4-23,选用栅格尺寸为:BXH = 1500mm × IlOOmm… 进水口尺寸:BlXHI=I400X1400,有效面积为1.18m2,标准图号为S321-1,型号为D确定管径设计时我们以远期考虑,采用两条钢管作为自流管。

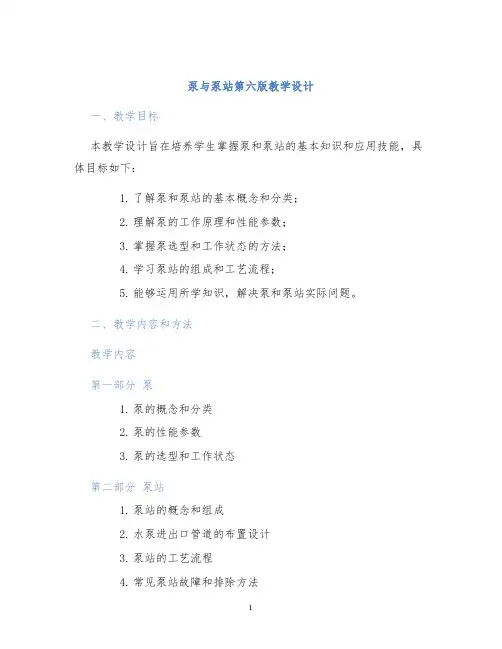

泵与泵站第六版教学设计一、教学目标本教学设计旨在培养学生掌握泵和泵站的基本知识和应用技能,具体目标如下:1.了解泵和泵站的基本概念和分类;2.理解泵的工作原理和性能参数;3.掌握泵选型和工作状态的方法;4.学习泵站的组成和工艺流程;5.能够运用所学知识,解决泵和泵站实际问题。
二、教学内容和方法教学内容第一部分泵1.泵的概念和分类2.泵的性能参数3.泵的选型和工作状态第二部分泵站1.泵站的概念和组成2.水泵进出口管道的布置设计3.泵站的工艺流程4.常见泵站故障和排除方法教学方法本教学设计采取“理论讲授+案例分析+实践操作”的方式,具体包括:1.理论讲授:教师讲解泵和泵站的基本概念、选型和工作原理等知识点,引导学生掌握相关知识;2.案例分析:通过真实案例分析,给学生展示实际应用中出现的问题及其解决方案,提高学生的解决问题能力;3.实践操作:在实验室中设置实验台,让学生进行泵和泵站的组装和调试,了解实际操作步骤,加深对相关知识的理解。
三、教学评估考核方式本教学设计的考核方式分为两种:1.手写考试:考察学生对泵和泵站相关知识的掌握程度;2.实验操作:考察学生在实践操作中的理解程度和操作技能。
评分标准1.手写考试:总分100分,其中选择题占60分,填空题占20分,简答题占20分;2.实验操作:总分100分,考察学生是否能独立实施泵和泵站的组装和调试,并能及时排除故障。
四、教学资源教学资源主要包括教材、PPT、案例分析、实验设备以及教学用书等。
其中,教材为霍德福德编写的《泵和泵站》第六版,该书内容详尽,重点突出,适合初学者使用。
五、教学进度时间内容教学方法第一周泵的概念和分类理论讲授第二周泵的性能参数理论讲授第三周泵的选型和工作状态理论讲授第四周泵站的概念和组成理论讲授第五周进出口管道的布置设计理论讲授第六周泵站的工艺流程理论讲授第七周常见泵站故障和排除方法理论讲授和案例分析第八周实验操作实践操作六、教学效果评估根据考核结果,统计学生考试成绩和实验操作成绩,进行教学效果评估。

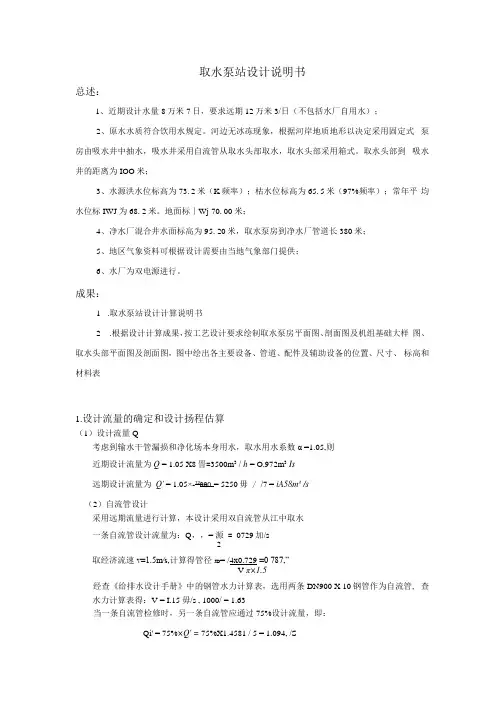

取水泵站设计说明书总述:1、近期设计水量8万米7日,要求远期12万米3/日(不包括水厂自用水);2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为IOO米;3、水源洪水位标高为73. 2米(K频率);枯水位标高为65. 5米(97%频率);常年平均水位标IWJ为68. 2米。
地面标∣Wj 70. 00米;4、净水厂混合井水面标高为95. 20米,取水泵房到净水厂管道长380米;5、地区气象资料可根据设计需要由当地气象部门提供;6、水厂为双电源进行。
成果:1.取水泵站设计计算说明书2.根据设计计算成果,按工艺设计要求绘制取水泵房平面图、剖面图及机组基础大样图、取水头部平面图及剖面图,图中绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高和材料表1.设计流量的确定和设计扬程估算(1)设计流量Q考虑到输水干管漏损和净化场本身用水,取水用水系数α =1.05,则近期设计流量为Q = 1.05 X8詈=3500m3 / h = O.972m3Is远期设计流量为Q'-12θθ0°= 5250毋 / /7 = iA58m3 /s(2)自流管设计采用远期流量进行计算,本设计采用双自流管从江中取水一条自流管设计流量为:Q,,= 源 = 0729加/s2取经济流速v=1.5m∕s,计算得管径JD= /4x0.729 =0 787,”V π×1.5经查《给排水设计手册》中的钢管水力计算表,选用两条DN900 X 10钢管作为自流管, 查水力计算表得:V = I.15毋/s , 1000/ = 1.63当一条自流管检修时,另一条自流管应通过75%设计流量,即:Qi' = 75%×Q' = 75%X1.4581 / 5 = 1.094, /S查水力计算表得:V = 1.72*/ S , IOOOz = 3.63取水头部水头损失为0. 4m,从取水头部到泵房吸水见的全部水头损:WyZ = LIXo.00363x100 + 0.4 = 0.807〃 (式中Ll 为局部损失加大系数)则吸水间中最高水面标高为73. 2-0. 80=72. 40m,最低水面标高为65. 5-0. 80=64. 70m(3)设计扬程H1)泵所需静扬程HST洪水位时,Hs τ=95. 20-72. 40=22. 80m枯水位时,Hs τ=95. 20-64. 70=30. 50m2)输水干管中的水头损失∑h设采用两条DN900X 10钢管并联作为原水输水干管,当一条输水管检修时,另一条 输水管应通过75%的设计流量(按远期考虑),即:Q 2 = 75%×Q' = 75%× 1.458∕√/5 = 1.094m 3/S查水力计算表得管内流速V = L724/$ , IoOOi = 3.63所以∑h=l. 1X0. 00363X380=1. 52m (式中1. 1为局部损失加大系数)3)泵站内管路中的水头损失粗估为2m,考虑安全水头为2m则泵设计扬程为:估水位时,IU==30. 50+1. 52+2+2=36. 02m洪水位时,H min =22. 80+1. 52+2+2=28. 32m2 .初选泵和电机近期三台 20Sh-13 型泵(Q=0. 43~0. 67m 3∕s, H=40~30m, N=206~246. 5kW, H s =4m, W=2340kg ),两台工作,一台备用。

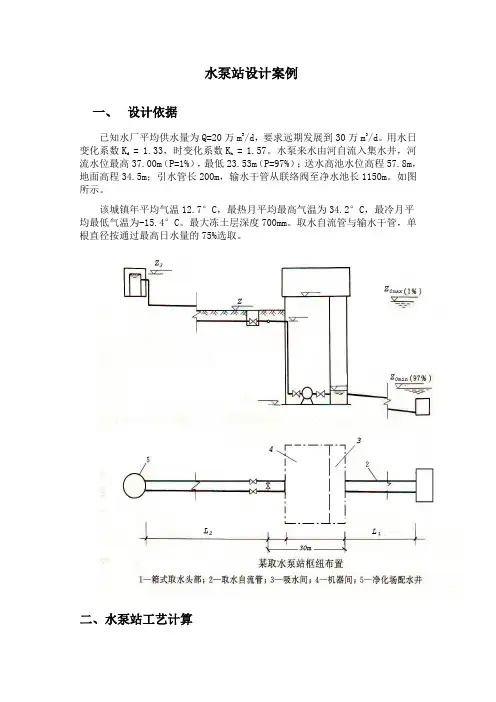

水泵站设计案例一、设计依据已知水厂平均供水量为Q=20万m3/d,要求远期发展到30万m3/d。
用水日变化系数Kd = 1.33,时变化系数Kh= 1.57。
水泵来水由河自流入集水井,河流水位最高37.00m(P=1%),最低23.53m(P=97%);送水高池水位高程57.8m,地面高程34.5m;引水管长200m,输水干管从联络阀至净水池长1150m。
如图所示。
该城镇年平均气温12.7°C,最热月平均最高气温为34.2°C,最冷月平均最低气温为-15.4°C。
最大冻土层深度700mm。
取水自流管与输水干管,单根直径按通过最高日水量的75%选取。
二、水泵站工艺计算1.水泵机组的选择1.1水泵设计参数的确定 1.1.1 水泵站设计流量l/s/h m ..TQ αk T αQ Q d d r 2683.3 9660 241016831051 34==⨯⨯⨯===远期流量l/s/h m ..TQαk T αQ Q d d r 4025 14490 241024831051 34==⨯⨯⨯===1.1.2 设计扬程H1.1.2.1 输水干管损失1.1.2.1.1 单管通过的流量一期输水干管通过流量s/2.01225m l/s 2012.252683.375.075Q .0Q 3r G I,==⨯==远期输水干管流量s /3.018m l/s 3018.7575Q .0Q 3r G II,===(应以远期流量确定输水干管直径。
)1.1.2.1.2 经济流速Ve = 2.0—2.5 m/s查手册确定流速与管径:1.1.2.1.3 输水干管管径m 1.38 3.0184v 4Q D eGII,≈⨯==ππ当管径D=1300mm 时,V=2.27m/s 符合经济流速。
1.1.2.1.4 查手册确定输水干管水头损失按长管计算,计入局部损失乘 1.1,流量按一期管中流量计算(1000i=3.938)m 4.981L i 1.1h2d=⨯⨯=∑1.1.2.2 取水管损失1.1.2.2.1 经济流速Ve =1.2—1.6 m/s 1.1.2.2.2 取水管管径 D=1.78m当D=1.6m 时,V=1.5m/s 符合经济流速。
取水泵站设计说明书总述:1、近期设计水量8万米7日,要求远期12万米3/日(不包括水厂自用水);2、原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以决定采用固定式泵房由吸水井中抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为IOO米;3、水源洪水位标高为73. 2米(K频率);枯水位标高为65. 5米(97%频率);常年平均水位标IWJ为68. 2米。
地面标∣Wj 70. 00米;4、净水厂混合井水面标高为95. 20米,取水泵房到净水厂管道长380米;5、地区气象资料可根据设计需要由当地气象部门提供;6、水厂为双电源进行。
成果:1.取水泵站设计计算说明书2.根据设计计算成果,按工艺设计要求绘制取水泵房平面图、剖面图及机组基础大样图、取水头部平面图及剖面图,图中绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高和材料表1.设计流量的确定和设计扬程估算(1)设计流量Q考虑到输水干管漏损和净化场本身用水,取水用水系数α =1.05,则近期设计流量为Q = 1.05 X8詈=3500m3 / h = O.972m3Is远期设计流量为Q'-12θθ0°= 5250毋 / /7 = iA58m3 /s(2)自流管设计采用远期流量进行计算,本设计采用双自流管从江中取水一条自流管设计流量为:Q,,= 源 = 0729加/s2取经济流速v=1.5m∕s,计算得管径JD= /4x0.729 =0 787,”V π×1.5经查《给排水设计手册》中的钢管水力计算表,选用两条DN900 X 10钢管作为自流管, 查水力计算表得:V = I.15毋/s , 1000/ = 1.63当一条自流管检修时,另一条自流管应通过75%设计流量,即:Qi' = 75%×Q' = 75%X1.4581 / 5 = 1.094, /S查水力计算表得:V = 1.72*/ S , IOOOz = 3.63取水头部水头损失为0. 4m,从取水头部到泵房吸水见的全部水头损:WyZ = LIXo.00363x100 + 0.4 = 0.807〃 (式中Ll 为局部损失加大系数)则吸水间中最高水面标高为73. 2-0. 80=72. 40m,最低水面标高为65. 5-0. 80=64. 70m(3)设计扬程H1)泵所需静扬程HST洪水位时,Hs τ=95. 20-72. 40=22. 80m枯水位时,Hs τ=95. 20-64. 70=30. 50m2)输水干管中的水头损失∑h设采用两条DN900X 10钢管并联作为原水输水干管,当一条输水管检修时,另一条 输水管应通过75%的设计流量(按远期考虑),即:Q 2 = 75%×Q' = 75%× 1.458∕√/5 = 1.094m 3/S查水力计算表得管内流速V = L724/$ , IoOOi = 3.63所以∑h=l. 1X0. 00363X380=1. 52m (式中1. 1为局部损失加大系数)3)泵站内管路中的水头损失粗估为2m,考虑安全水头为2m则泵设计扬程为:估水位时,IU==30. 50+1. 52+2+2=36. 02m洪水位时,H min =22. 80+1. 52+2+2=28. 32m2 .初选泵和电机近期三台 20Sh-13 型泵(Q=0. 43~0. 67m 3∕s, H=40~30m, N=206~246. 5kW, H s =4m, W=2340kg ),两台工作,一台备用。
第一章水泵的类型和构造第一节水泵的定义和分类一、水泵的定义泵是一种能量转换机械。
它将动力机的机械能传给泵轴,再带动工作体的运动,使液体的能量增加,以达到提升或输送液体的目的。
压送水的泵称之为水泵。
水泵的用途很多,在国民经济各部门均有/“泛应用。
如农田的灌溉与排涝,城市与乡镇的供排水,发电厂的锅炉给水,矿井中的排水,石油的开采和输送,船舶的推进,火箭的发射等。
二、水泵的分类水泵根据其作用原理可分为以下几类。
(一)动力式泵这类泵是通过工作体的高速运动使液体的动能和压能增加的泵。
属于这一类的水泵有以下几种:1.叶片式泵叶片式水泵是靠水泵中叶轮高速旋转的机械能转换为水的动能和压能。
由于叶轮上有几片弯曲形叶片,故称叶片式水泵。
根据叶轮对液体作用力的不同可分为离心泵、轴流泵和混流泵。

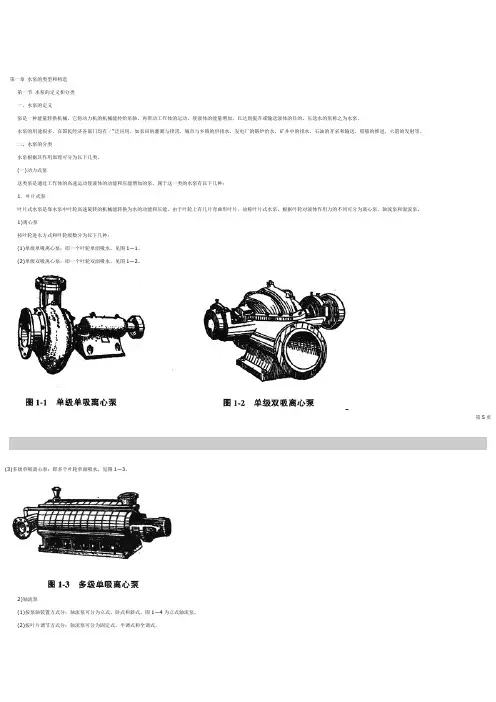

1)离心泵按叶轮进水方式和叶轮级数分为以下几种:(1)单级单吸离心泵:即一个叶轮单面吸水,见图1—1。
(2)单级双吸离心泵:即一个叶轮双面吸水,见图1—2。
第5页(3)多级单吸离心泵:即多个叶轮单面吸水,见图1—3。
2)轴流泵(1)按泵轴装置方式分:轴流泵可分为立式、卧式和斜式。
图1—4为立式轴流泵。
(2)按叶片调节方式分:轴流泵可分为固定式、半调式和全调式。
(1)按水泵压水室结构型式分:混流泵可分为蜗壳式和导叫…式。
图1—5为蜗壳式混流泵。
(2)按泵轴装置分:混流泵可分为立式和卧式。
2.射流泵射流泵没有转动部件,是靠外加的流体,高速喷射,与泵中液体相混合,把一部分动能传给液体,使其动能增加,其后减速加压而工作的泵。
其结构简单、工作可靠,但其效率较低。
3.气升泵气升泵又称空气扬水机,它是靠通入泵中的压缩空气与水的混合液和水的重力密度差,将水提升的泵,它主要用于井中提水。
(二)容积式泵它是利用泵体工作容积周期性变化来输送液体的。
根据工作容积改变的方式又分为往复式泵和回转式泵.1.往复式泵(1)活塞和柱塞泵。
加压于液体(如水)的往复运动的部件是盘状活塞和柱状活塞。

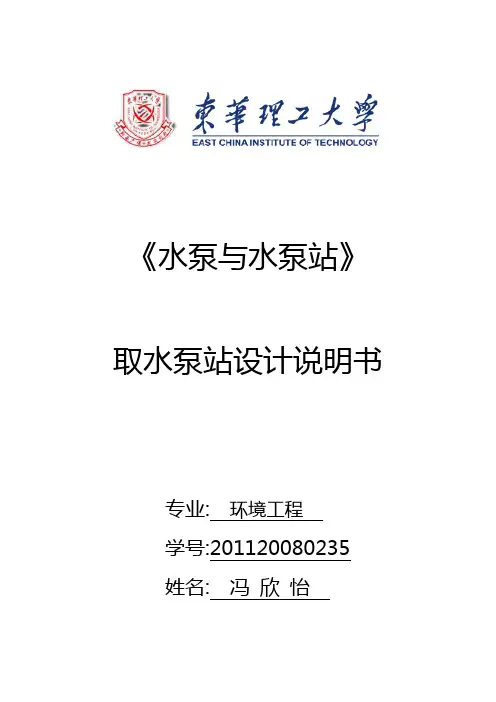

《水泵与水泵站》取水泵站设计说明书专业: 环境工程学号:201120080235姓名: 冯欣怡2014年1月6日目录1概述 (1)1.1 建站目的 (1)1.2 设计任务 (1)1.3 资料分析 (1)1.4 设计所依据的规范和标准 (2)2设计计算 (3)2.1 设计流量的确定和设计扬程估算 (3)2.2 初选泵和电机 (4)2.3 机组基础尺寸的确定 (5)2.4 吸水管路与压水管路计算 (7)2.5 机组与管道布置 (7)2.6 吸水管路和压水管路中水头损失的计算 (8)2.7 泵安装高度的确定和泵房筒体高度计算 (10)2.8 附属设备的选择 (11)2.9 泵房建筑高度的确定 (11)2.10 泵房平面尺寸的确定 (12)3 参考文献 (13)1 概述1.1 建站目的某市地处华东平原,为满足城市生活及生产用水需要,拟新建给水工程。
根据水源及用水量资料,经取水水源方案论证,企业水厂从河流取水,本设计要求完成水厂取水泵站工艺设计。
1.2 设计任务取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。
取水泵站由于它靠江临水的确良特点,所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。
设计中通过粗估流量以及扬程的方法粗略的选取水泵;作水泵并联工况点判断各水泵是否在各自的高效段工作,以此来评估经济合理性以及各泵的利用情况。
取水泵房布置采用圆形钢筋混凝土结构,以此节约用地,根据布置原则确定各尺寸间距及长度,选取吸水管路和压水管路的管路配件,各辅助设备之后,绘制得取水泵站平面图及取水泵站立体剖面图各一张。
设计取水泵房时,在土建结构方面应考虑到河岸的稳定性,在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。
在施工过程中,应考虑到争取在河道枯水位时施工,要抢季节,要有比较周全的施工组织计划。
在泵房投产后,在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。
泵与泵站设计设计题目:取水泵站工艺扩大初步设计目录设计说明书 (1)<一>工程概述 (2)(一)工程概括 (2)(二)(二) 设计资料 (2)<二>设计计算 (2)(一)设计流量Q (2)(二)设计扬程H (2)(三)初选泵和电机 (3)(四)吸水、压水管路设计 (7)(五)吸水井设计计算 (8)(六)水泵间布置 (8)(七)吸水管与压水管的水头损失计算 (10)(八)泵安装高度的确定和泵房筒体高度计算 (12)(九)辅助设备设计 (13)(十)泵房建筑高度的确定 (14)设计图纸(附)设计说明书<一>设计概述 (一)设计概括因发展需要,规划设计日产水能力为8万m3的水厂,现需设计该水厂取水泵站。
(二)设计资料1、设计流量8万m3/d (不包括厂内自用水),水厂自用水系数α=10%。
2、水质符合国家饮用水水源卫生规定。
河边无冰冻现象,根据河岸地质地形已确定采用固定式取水泵房,从吸水井中抽水,吸水井采用自流从江中取水,取水头部到吸水井间自流管的长度为100米。
3、水源洪水位标高为80.3米(1%频率),枯水位标高为55.2米(97%频率),常年平均水位为70.75米。
4、净化场混合井水面标高为98.25米,取水泵站到净化场输水干管全长为130米。
水厂为双电源进线,电力充分保证。
<二>设计计算(一) 设计流量Q已知日产水量8万m3(不包括厂内自用水),自用水α=10%,曲T=24h ,则 设计流量为 Q=1.1×2480000=3666.7 m3/h=1.02 m3/s (二) 设计扬程H1)泵所需静扬程ST H通过取水部分的计算已知在最不利情况下(即一条自流管道检修,另一条自流管道通过75%的设计流量时),从取水头部到泵房吸水间的全部水头损失。
设采用两条DN900的钢制自流管并联作为原水输水干管,当一条输水管检修,另一条输水管应通过75%的设计流量,即Q=0.75×3666.7=2750m3/h=0.764m3/s 查水力计算表得管内流速 v=1.21m/s,i=1.8‰ 沿程水头损失:18.0=⋅=l i h f m局部水头损失:查局部水头损失表,局部水头损失系数ξ=0.56 g h vj 22ξ==0.568.922112⨯.=0.042m全部水头损失m h h h j f 222.018.0042.0=+=+=所以,从取水头部到泵房吸水间的全部水头损失为0.222m ,则吸水井中最高水面标高为80.3-0.222=80.08m ,最低水面标高为55.2-0.222=54.98m ,所以泵所需静扬程ST H 为:洪水位时,ST H =98.25-80.08=18.17m 枯水位时,ST H =98.25-54.98=43.27m 2)输水干管中的水头损失∑h设采用两条DN900的钢制自流管并联作为原水输水干管,当一条输水管检修,另一条输水管应通过75%的设计流量,即Q=0.75×3666.7=2750m3/h=0.764m3/s 查水力计算表得管内流速 v=1.21m/s,i=1.8‰ 输水管路水头损失;∑h =1.1×0.0018×130=0.2574m (式中1.1包括局部损失而加大的系数) 3)泵站内管路中的水头损失∑h 粗估2.0m ,安全水头2m 则泵设计扬程为:枯水水位时:m H m 53.470.20.22574.043.27ax =+++= 洪水水位时:m H m 43.220.20.22574.018.17in =+++=(三) 初选泵和电机(1) 管道特性曲线的绘制管道特性曲线的方程为Q S H h H H ST ST 2+=∑+= 式中 ST H ——最高时水泵的净扬程,m; h ∑——水头损失总数,m;S ——沿程摩阻与局部阻力之和的系数;Q ——最高时水泵流量,m3/sST H =43.27m ,把Q=0.764m3/s ,H=47.53m ,代入上式得:S=7.3所以,管路特性曲线即为:H=ST H +7.3Q 2=43.27+7.3Q 2可由此方程绘制出管路特性曲线,见表1表1 管路特性曲线Q-H 关系表Q(m 3/h) 0 500 1000 1500 2000 ∑h(m) 0.00 0.14 0.57 1.29 2.29 H(m) 43.27 43.41 43.84 44.56 45.56 Q(m 3/h) 2500 3000 3500 4000 4500 ∑h(m) 3.48 5.15 6.87 9.16 11.41 H(m)46.7548.4250.1452.4354.68(2)水泵及电机的选择根据管路特性曲线、流量和扬程及选泵要点,本设计可以选用四台14SA-10A 型泵(Q=250-350L/s, H=54-60m, N=209.99KW, Hs=2.6m),三台工作,一台备用。
水泵设计计算书一.水泵选型计算:设计条件说明:特征水位(黄海高程):最低枯水位4.51m,常水位5.82m,最高水位7.2m,河岸标高7.8m,水厂水池标高30m。
1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程:水泵站的设计扬程与用户的位置和高度,管路布置及给水系统的工作方式等有关。
Σhd=2.5m则H=Hst+Σhs+Σhd+H安全Σhs=1.0m(粗略假设)。
粗略设计总管路水头损失Σh=Σhs +Σhd= 3.5mH安全为保证水泵长期良好稳定工作而取的安全水头(mH2O)一般取2~3m以内,故取H安全=2.5m。
由此,Σhs+Σhd+H安全=3.5+2.5=7m洪水位时: H=30-7.2+7=29.8m枯水位时:H=30-4.51+7=32.49m常水位时:H=30-5.82+7=31.18m由下图可选水泵型号:300S32 Q=790m3/h H=32m。
电机为110kw,n=1450r/min,型号为Y280S-4,水泵为两用一备。
300S32型双吸离心泵规格和性能:(查资料得)二.水泵机组基础尺寸确定:查水泵说明书的配套电机型号,由给水排水设计手册第十一册查得:300S32型泵是不带底座的,所以选定其基础为混凝土块式基础,其基础计算如下:300S32型双吸离心泵外形尺寸表:1.基础长度L=水泵机组地脚螺孔长度方向间距+(400~500)=1062.5+1200(电动机安装尺寸)+500=2762.5mm 2.基础宽度:B=水泵底角螺孔长度方向间距+(400~500)=450+500=1000mm3.基础高度:H=(2.5~4.0)×(W泵+W电机)/(L×B×γ)=3.5×(709+490)/(1.513×1.380×2400)=0.84m。
设计取1.0m。
所以,混凝土块式基础尺寸为L×B×H=2.8×1.0×1.0。
