水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。

2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。

关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。

对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。

闸阀关得越小，增加的阻力越大，流量就变得越小。

这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。

3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。

4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。

5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。

6．真空泵引水启动水泵时，水泵引水时间在3min之内。

7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。

离心泵的叶轮，大部分是后弯式叶片。

后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。

根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。

当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。

8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。

离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。

离心泵的主要过流部件有吸水室、叶轮和压水室。

离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。

泵与泵站第六版教学设计一、教学目标本教学设计旨在培养学生掌握泵和泵站的基本知识和应用技能，具体目标如下：1.了解泵和泵站的基本概念和分类；2.理解泵的工作原理和性能参数；3.掌握泵选型和工作状态的方法；4.学习泵站的组成和工艺流程；5.能够运用所学知识，解决泵和泵站实际问题。

二、教学内容和方法教学内容第一部分泵1.泵的概念和分类2.泵的性能参数3.泵的选型和工作状态第二部分泵站1.泵站的概念和组成2.水泵进出口管道的布置设计3.泵站的工艺流程4.常见泵站故障和排除方法教学方法本教学设计采取“理论讲授+案例分析+实践操作”的方式，具体包括：1.理论讲授：教师讲解泵和泵站的基本概念、选型和工作原理等知识点，引导学生掌握相关知识；2.案例分析：通过真实案例分析，给学生展示实际应用中出现的问题及其解决方案，提高学生的解决问题能力；3.实践操作：在实验室中设置实验台，让学生进行泵和泵站的组装和调试，了解实际操作步骤，加深对相关知识的理解。

三、教学评估考核方式本教学设计的考核方式分为两种：1.手写考试：考察学生对泵和泵站相关知识的掌握程度；2.实验操作：考察学生在实践操作中的理解程度和操作技能。

评分标准1.手写考试：总分100分，其中选择题占60分，填空题占20分，简答题占20分；2.实验操作：总分100分，考察学生是否能独立实施泵和泵站的组装和调试，并能及时排除故障。

四、教学资源教学资源主要包括教材、PPT、案例分析、实验设备以及教学用书等。

其中，教材为霍德福德编写的《泵和泵站》第六版，该书内容详尽，重点突出，适合初学者使用。

五、教学进度时间内容教学方法第一周泵的概念和分类理论讲授第二周泵的性能参数理论讲授第三周泵的选型和工作状态理论讲授第四周泵站的概念和组成理论讲授第五周进出口管道的布置设计理论讲授第六周泵站的工艺流程理论讲授第七周常见泵站故障和排除方法理论讲授和案例分析第八周实验操作实践操作六、教学效果评估根据考核结果，统计学生考试成绩和实验操作成绩，进行教学效果评估。

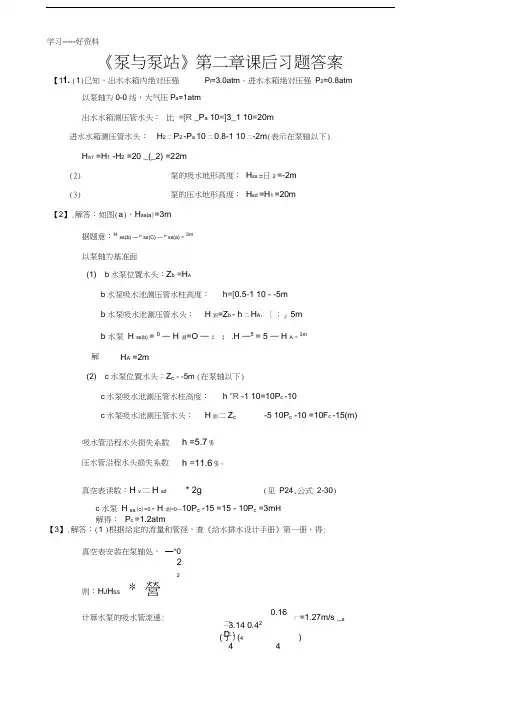

学习-----好资料《泵与泵站》第二章课后习题答案【11. (1)已知，出水水箱内绝对压强P i=3.0atm，进水水箱绝对压强P2=0.8atm 以泵轴为0-0线，大气压P a=1atm出水水箱测压管水头：比=[R _P a 10=]3_1 10=20m进水水箱测压管水头：H2二P2 -P a 10二0.8-1 10二-2m(表示在泵轴以下)H ST =H1 -H2 =20 _(_2) =22m(2)泵的吸水地形高度：H ss =日2 =-2m(3)泵的压水地形高度：H sd =H1 =20m【2】.解答：如图(a)，H ss(a)=3m据题意：H ss(b) —H ss(C) —H ss(a) - 3m以泵轴为基准面(1) b水泵位置水头：Z b=H Ab水泵吸水池测压管水柱高度：h=[0.5-1 10 - -5mb水泵吸水池测压管水头：H测=Z b - h二H A：〔；』5mb 水泵H ss(b) = 0― H 测=O —：；.H —5 = 5 —H A - 3m解得：H A =2m(2) c水泵位置水头：Z c- -5m (在泵轴以下)c水泵吸水池测压管水柱高度：h "R -1 10=10P c -10c水泵吸水池测压管水头：H测二Z c-5 10P c -10 =10F c -15(m)c 水泵H ss(c)=0 - H 测=0—10P c -15 =15 - 10P c =3m H解得：P c =1.2atm【3】.解答：(1 )根据给定的流量和管径，查《给水排水设计手册》第一册，得:真空表安装在泵轴处，—^022则：H J H SS * 營计算水泵的吸水管流速:0.16厂=1.27m/s _s3.14 0.42(亍)(4)4 4二D：吸水管沿程水头损失系数h =5.7 %压水管沿程水头损失系数h =11.6 %。

真空表读数：H v二H sd* 2g (见P24,公式2-30)学习-----好资料泵吸水地形高度： H SS =35 _32 =3m吸水管水头损失： ' h s l 1 1=0.0057 30 1 =1.17m1 272贝U:真空表读数 H V =3 1.1714.25mH 2O2x9.8■/ 1atm =10mH 2O = 760mmHg贝U ： 4.25mH 2O =4.25 76 =323mmHg %(2)泵的静扬程：H S T h[74.5 -322 -1 10 = 52.5m压水管水头损失： ' h d 国2」21=0.0116 200 1 =3.32m管道总水头损失： ' h - ' h s x h d =1.17 3.32 =4.49m总扬程：H =H ST 、h =52.5 4.49 = 56.99m (3 )轴功率：N 二 9QH J 。

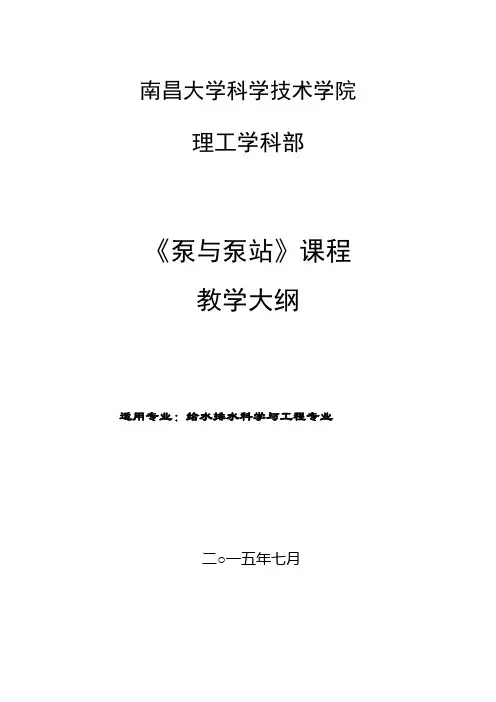

南昌大学科学技术学院理工学科部《泵与泵站》课程教学大纲适用专业：给水排水科学与工程专业二○一五年七月《泵与泵站》课程教学大纲一、课程基本信息二、课程内容及基本要求第一章绪论课程内容：1、泵与泵站在给水排水事业中的作用和地位。

2、泵的定义及分类。

3、泵与泵站运行管理的发展趋势。

基本要求：1、了解泵与泵站在给水排水事业中的作用和地位。

2、掌握泵的定义及分类。

3、了解泵与泵站运行管理的发展趋势。

本章重点：泵的定义及分类。

本章难点：泵的定义及分类。

第二章叶片式泵课程内容：1、离心泵的工作原理与基本构造。

2、离心泵的主要零件。

3、叶片泵的基本性能参数。

4、离心泵的基本方程式。

5、离心泵装置的总扬程。

6、离心泵的特性曲线。

7、离心泵装置定速运行工况。

8、离心泵装置调速运行工况。

9、离心泵装置换轮运行工况。

10、离心泵并联及串联运行工况。

11、离心泵吸水性能。

12、离心泵机组的使用与维护。

13、轴流泵及混流泵。

14、给水排水工程中常用的叶片泵。

基本要求：1、掌握离心泵的工作原理与基本构造。

2、熟悉离心泵的主要零件。

3、熟悉叶片泵的基本性能参数。

4、理解离心泵的基本方程式、离心泵装置的总扬程、离心泵的特性曲线。

5、掌握离心泵装置定速运行工况、调速运行工况、换轮运行工况、并联及串联运行工况。

6、理解离心泵吸水性能。

7、了解离心泵机组的使用与维护、轴流泵及混流泵，以及给水排水工程中常用的叶片泵。

本章重点：离心泵的工作原理与基本构造；叶片泵的基本性能参数；离心泵的基本方程式、离心泵装置的总扬程、离心泵的特性曲线；离心泵装置定速运行工况、调速运行工况、换轮运行工况、并联及串联运行工况；离心泵吸水性能。

本章难点：离心泵的基本方程式、离心泵装置的总扬程、离心泵的特性曲线；离心泵装置定速运行工况、调速运行工况、换轮运行工况、并联及串联运行工况。

第三章其他泵与风机课程内容：1、射流泵2、气升泵3、往复泵4、螺旋泵5、水环式真空泵6、插桶泵7、离心式风机与轴流式风机基本要求：1、掌握射流泵。

01泵的基本概念与分类Chapter泵的定义及作用0102泵的分类与特点按工作原理分类01按驱动方式分类02按输送介质分类03往复泵离心泵螺杆泵喷射泵齿轮泵常见泵型及其应用领域02泵的工作原理与性能参数Chapter工作原理简述效率泵的输出功率与输入功率之比，反映了泵的能量转换效率。

效率是评价泵性能优劣的重要指标之一。

流量单位时间内泵所输送的液体体积或质量，常用单位为m³/h、L/min 等。

流量是泵的重要性能参数之一，反映了泵的输送能力。

扬程单位重量液体通过泵后所获得的能量，常用单位为m 。

扬程表示了液体在泵的作用下能够克服管道阻力和提升高度的能力。

功率泵的输入功率和输出功率。

输入功率是指原动机传递给泵轴的功率，输出功率是指泵输送液体所消耗的功率。

功率反映了泵的能耗和效率。

性能参数解析选型依据及注意事项03泵站设计与运行管理要点Chapter泵站设计原则及规范要求设计原则安全可靠、经济合理、技术先进、运行高效。

规范要求符合国家和地方相关标准，如《泵站设计规范》等，确保泵站设计的合规性。

环境因素考虑在设计过程中需充分考虑环境因素，如地质条件、气候条件、水文条件等，确保泵站的稳定性和安全性。

关键设备选型与布局规划水泵选型01电机与电气设备选型02布局规划03运行管理策略及优化建议维护保养运行策略建立完善的维护保养制度，对泵站设备进行定期检查、保养和维修，确保设备处于良好状态。

优化建议04泵的维护与故障排除技巧Chapter保持泵体清洁检查润滑情况紧固各部件连接030201日常维护保养措施泵振动大可能原因包括泵轴与电机轴不同心、轴承磨损严重、地脚螺栓松动等。

诊断方法包括重新调整泵轴与电机轴的同心度、更换轴承、紧固地脚螺栓等。

泵不吸水可能原因包括吸入管路漏气、吸入高度过高、发生汽蚀现象等。

诊断方法包括检查吸入管路是否漏气、降低吸入高度、调整泵的运行参数等。

泵发热可能原因包括轴承损坏、密封环磨损、泵轴弯曲等。

（完整版）泵与泵站-配套习题答案《⽔泵及⽔泵站》配套习题答案⼀、填空题1. 离⼼泵、混流泵、轴流泵2. 效率3. 流量4. 有效、轴5. 真空表、压⼒表6. ⼏何、运动7. 效率8. 叶轮、特性曲线9. 流量、扬程、变化规律10. 不漏⽓、不积⽓、不吸⽓11. 叶轮、泵轴；泵壳、泵座；轴封装置、减漏环、轴承座12. 外径、转速13. ⼏何、运动14. 取⽔、送⽔、加压、循环15. 吸⾳、消⾳、隔⾳、隔振16. 叶轮、旋转17. ⾼、低18. 单吸、对称19. 最⼤吸上20. 闭、开21. 开、有22. 可靠性、三23. 变极调速、变频调速；24. kgf·m/s、kw、HP25. 真空泵、⽔射器；26. 合建、分建；27. n s、共性28. 正⽐、半径、转速29. 径向、轴流泵、轴向与径向合成30. 离⼼泵、轴流泵、混流泵31. 单级双吸卧式离⼼泵、⽔泵吸⽔⼝直径（in）、⽐转速为28032. 改变电动机的转速；电机转速不变，通过中间偶合器变速33. 运动部分、固定部分、交接部分；34. 调速、削切叶轮、串并联⽔泵；35. 3.65nQ1/2/H3/436. Q1/Q2=n1/n2；H1/H2=（n1/n2）2；N1/N2=（n1/n2）3；Q1/Q2=D1/D2；H1/H2=（D1/D2）2；N1/N2=（D1/D2）3；37. 叶⽚式、容积式、其他；38. 扬程、流量、轴功率、效率、转速、允许吸上真空⾼度或⽓蚀余量；39. 过流、⼀定⽐例40. 局部泵站、中途泵站、终点泵站；41. 轴承座、减漏环、轴封装置；42. 叶⽚形状、质量⼒、⽅向；43. 减漏、承磨；44. 泵壳、泵轴、泵座、叶轮、填料盒、减漏环、联轴器、轴承座、轴向⼒平衡措施45. H T=(u2c2cosα2-u1c1cosα1)/g，牵连速度u2与绝对速度c2的46. ηh（⽔⼒效率）、ηv（容积效率）、ηm（机械效率）47. 参与并联⼯作的各台⽔泵总出⽔量等于在相同扬程下，各台⽔泵出⽔量之和。

泵与泵站试题（答案）水泵与水泵站试题A题号一二三四五六总计得分名词解释（4小题，每小题2.5分，共计10分）：1.水泵它是一种水力机械。

它把动力机的机械能传递给所输送的水流，使水流的能量增加，从而把水流从低处抽提到高处，或从一处输送到另一处。

2.流量单位时间内水泵所抽提的水体体积。

3.有效功率水流流经水泵时，实际得到的功率。

4.汽蚀由于某种原因，使水力机械低压侧的局部压力降低到该温度下的汽化压力以下，引起气泡的发生、发生和溃灭，从而造成过流部件损坏的全过程。

二、填空题本题共 20个空，每空0.5分，共 10分：1．常见叶片泵的叶轮形式有封闭式、半开式、敞开式。

2．离心泵的工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的。

3．轴流泵主要与离心泵不同的构件有进水喇叭管、导叶体、出水弯管。

4．叶片泵的性能曲线主要有基本性能曲线、相对性能曲线、通用性能曲线、全面性能曲线、综合（或系列）型谱。

5．离心泵工况点的调节方法有变径、变速、变角、变阀等。

6．叶片泵按其叶片的弯曲形状可分为后弯式、前弯式和径向式三种。

而离心泵大都采用后弯式叶片。

三、单项选择题（四选一，每小题1分,共10分）1.下列泵中，不是叶片式泵【 B 】Ａ混流泵Ｂ活塞泵Ｃ泵Ｄ泵。

,高比转数的水泵具有【】流量小、扬程高Ｂ流量小、扬程低流量大、扬程低Ｄ流量大、扬程高【】敞开式Ｂ半开式Ｃ半闭封式Ｄ闭封式,所抽升流体的容重越大流体的其物理性质相同,其理论扬程【】越大Ｂ越小 C 不变一定时的参数【】最高扬程Ｂ最大效率Ｃ最大功率Ｄ最高流量6. 当水泵站其它吸水条件不变时，随当地海拔的增高水泵的允许安装高度【】将Ｂ将Ｃ保持不变Ｄ ,当水位不变而高水池水位逐渐升高时,水泵的流量【】保持不变Ｂ逐渐减小Ｃ逐渐增大Ｄ【】A B 变角调节 C 变速调节 D 变阀调节9．上凸管处危害最大的水击是【】A 启动水击 B 关阀水击 C 正水击 D 负水击10．轴流泵的叶轮一般安装在水面【】A 以下 B 以上 C 位置 D 不一定四、判断题（对的，在题后的括号内打“√”，错的打“×”。

《泵与泵站》参考复习资料第一章1-1．什么叫泵。

将原动机的机械能转化为被输送液体的能量，使液体获得动能或势能的机械设备叫做泵。

1-2．水泵的分类，叶片泵的分类。

泵按其作用原理可分为：1.叶片泵：靠叶片运动拨动水，使水产生运动来完成能量传递的泵（1）离心泵：液体质点主要受离心力作用，水流方向为径向（向外）,扬程大，流量小。

（2）轴流泵：液体质点主要受轴向的拨动力（升力）。

扬程小，流量大。

（3）混流泵：液体质点既有离心力作用，又受轴向的拨动力。

水流方向为斜向。

扬程，流量适中2.容积式泵：靠泵体工作室容积的改变来工作的泵。

（1）活塞式往复泵（2）柱塞式往复泵（3）水环式真空泵往复泵侧重于高扬程、小流量。

3.其他类型：流体能量交换式泵：靠流体能量交换来工作。

（1）螺旋泵：利用螺旋推进原理输送液体（2）气升泵（空气扬水泵）（3）射流泵（水射器）利用高速液流或气流的动能（4）水锤泵或者动量来输送液体的。

（5）水轮泵第二章2-1．离心泵的基本构造。

叶轮（工作轮），泵轴，泵壳（泵体），泵座，轴封装置，减漏环，轴承座，联轴器，轴向力平衡措施。

2-2．离心泵的工作原理。

（1）工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的（2）离心泵的工作过程，实际上是一个能量的传递和转化的过程，它把电动机高速旋转的机械能转化为被抽升液体的动能和势能。

在这个传递和转化的过程中，就伴随着许多能量损失，这种能量损失越大，离心泵的性能越差，工作效率越低。

2-3．叶片泵的基本性能参数。

1.流量（抽水量）Q ：泵在单位时间内水泵所输送的液体数量。

体积流量单位：m3/h 或L/s。

重量流量单位：t/h。

2.扬程（总扬程）H ：泵对单位重量液体所作的功。

单位：应为：kg•m/kg；常用：mH2O；kg/cm2 ；法定：Pa；kPa；Mpa（1）扬程的值：是液体经过水泵后比能的增加值。

液体进入泵时的比能为E1；流出泵时的比能为E2。

则水泵扬程：H=E2－E13．轴功率N :原动机输送给泵的功率。

4、离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。

(× )5、工程中防止气蚀的根本方法是在使用中，使实际气蚀余量小于必要气蚀余量。

( ×)6、离心泵的理论扬程与液体容量无关。

( √)7、离心泵由吸水管端到叶轮叶片背水面近吸水口处，绝对压力和相对压力均逐渐减小至最低。

( × )8、在选择串联工作的水泵时，应特别注意各泵的扬程应接近。

( × )9、离心泵的相似定律是比例律的一种特例。

( × )10、轴流泵的特点是高扬程、小流量。

( × )11、水泵吸水地形高度（m H2O），是指自水泵吸水井（池）水面的测管水面至泵轴之间的垂直距离。

( √)四、选择题1、属于叶片式水泵的有:( 1、3、4 )(1) 离心泵 (2) 射流泵 (3) 轴流泵 (4) 混流泵 (5) 往复泵2、离心泵的主要部件中,转动的零件有:( 1、2 )(1) 叶轮 (2) 泵轴 (3) 填料盒 (4) 轴承座 (5) 泵壳3、对于多级单吸离心泵,平衡轴向力的办法有:( 3 )(1) 开平衡孔 (2) 装减漏环 (3) 加装平衡盘 (4) 装填料盒4、水泵的设计工况点是( 4 )工况点。

(1)流量最大的 (2) 扬程最大(3) 轴功率最大的(4) 效率最高的5、水泵的特性曲线有:( 1、2、4、5 )(1) Q-H曲线 (2)Q-N曲线 (3)Q-n曲线 (4)Q-η曲线 (4) Q-Hs曲线6、水泵的极限工况点是( 2 )工况点。

1)扬程最大的 (2)流量最大的 (3) 转速最大的 (4)效率最大的7、同一条相似工况抛物线上,各点的( 3 )是相等的。

(1) 扬程 (2) 流量 (3) 效率 (4)轴功率8、水泵并联工作的目的是:( 1、3、4 )(1)可增加供水量 (2) 可增加扬程 (3) 可调节流量和扬程 (4) 可提高供水可靠性9、离心泵启动前应做的准备工作有:( 1、2、3 )(1)检查 (2) 盘车 (3) 灌泵 (4) 关闸 (5) 开闸10、改变轴流泵工况点的的办法是:( )(1)改变转速 (2) 切削叶轮 (3) 改变叶片装置角 (4) 改变闸门的开启闸11、 S、Sh型水泵是:( 2 )(1) 单级单吸式泵 (2) 单级双吸式泵 (3) 多级单吸式泵 (4) 多级双吸式泵12、射流泵由那些部分组成?( 1、3、4、5 )(1) 喷嘴 (2) 叶轮 (3) 吸入室 (4) 混合管 (5) 扩散管13、防止停泵水锤升压过高的措施有:( 1、2、4、5 )(1) 设置水锤消除器 (2) 设置空气缸 (3) 设置减压阀 (4) 采用缓闭止回阀 (5)取消止回阀14、泵站内噪声防治措施有:( 1、2、3、4 )(1) 吸声 (2) 消声 (3) 隔声 (4) 隔振 (5) 防声15、排水泵站的基本组成包括:( 2、3、4、5 )(1) 进水头 (2) 格栅 (3) 集水池 (4) 机器间 (5) 辅助间16、离心泵的实测特性曲线（3）(1) H、N随Q而下降，有高效段。

一、设计说明书<一>工程概述(一) 工程概括市因发展需要，原有的第一水厂已不能满足居民的用水要求，因此，规划设计日产水能力为9.5万m3的第二水厂，给水管线设计已经完成，现需设计该水厂取水泵房。

(二) 设计资料市新建第二水厂工程近期设计水量为85000m3/d，要求远期发展到95000m3/d，采用固定取水泵房用两条直径为800mm的自流管从江中取水。

水源洪水位标高为38.00m，枯水位标高为24.60m。

净水构筑物前配水井的水面标高为57.20m，自流取水管全长280m，泵站到净化场的输水干管全长1500m。

自用水系数α=1.05~1.1，取水头部到泵房吸水间的全部水头损失为10kPa，泵房底板高度取1~1.5m。

二、设计概要取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。

在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。
