N P T螺纹以及检测方法详解Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。
二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为通用管螺纹和国家标准GB/T12716-2011。
三、目录1、NPT和NPTF介绍2、螺纹技术参数参数讲解3、NPT与NPTF加工工艺4、NPT和NPTF的检测方法四、内容：NPT和NPTF螺纹介绍NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管密封螺纹，用於北美地区，美国标准为13)通用管螺纹．国家标准可查阅GB/T12716-2011。
NPTF：美制干密封圆锥管螺。
NPTF = National PipeThread Fine称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。
NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下完全依靠螺纹自身形成密封，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。
NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何填料，完全依靠螺纹自身形成密封，螺纹间无任何密封介质。
干密封管螺纹规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。
这种螺纹有较高的强度和良好的密封性，在具有薄截面的脆硬材料上采用此螺纹可以减少断裂现象。
NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺纹是过渡配合。
NPTF螺纹主要用于高温高压对密封要求严格的场所。
NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
用NPTF丝锥在攻NPT螺纹是可以接受的，但是NPT丝锥不能用于NPTF螺纹，因为它生产的螺纹会漏气。
管螺纹标准管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝ Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式，广泛应用于机械设备中。
根据螺纹的形状和用途不同，可以分为多种种类。
下面将介绍几种常用的螺纹种类、代号以及标注方法。
1. 三角牙螺纹：也称为国际通用螺纹，是最常见的螺纹类型之一、它的代号为ISO，并由三条等腰直角三角形组成的螺纹刀具加工而成。
标注方法为螺纹直径和螺距。
例如，M10 × 1.5表示螺纹直径为10mm，螺距为1.5mm。
2. 扁平牙螺纹：它的牙型刀具由两个斜面构成，分别为牙顶和牙底两个不对称的斜面。
它的代号为BSW，全名为British Standard Whitworth Thread，是英国标准螺纹。
它的标注方法为螺距和牙数。
例如，1/4 线表示螺距为1/4英寸，每英寸有12个牙。
3. 丝杠螺纹：主要用于传动装置，如液压机械、机床等。
它的代号为ACME，是一种方形螺纹，两牙的角度为29度。
标注方法为螺距和梢直径。
例如，ACME 1/4-10表示螺距为1/4英寸，梢直径为10mm。
4. 机床螺纹：主要用于机床设备的连接和传动，如进给螺纹、导程螺纹等。
它的代号为UNC/UNF，全名为Unified National Coarse/Fine Thread，是美国统一国际粗细螺纹。
标注方法为螺距和牙数。
例如，1/2-13 UNC表示螺距为1/2英寸，每英寸有13个牙。
5. 鹰嘴牙螺纹：主要用于管道连接。
它的代号为G，全名为German Thread，是一种锥度为1：30的螺纹。
标注方法为螺纹直径和螺距。
例如，G1/2表示螺纹直径为1/2英寸，螺距为19mm。
6. 电缆连接螺纹：主要用于电缆接头连接。
它的代号为PG，全名为Polyamid-Gewinde，是一种多孔牙螺纹。
标注方法为螺距和螺纹直径。
例如，PG7表示螺距为1mm，螺纹直径为12.5mm。
螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。
以上只是其中几种常用螺纹的代号和标注方法，还有其他类型的螺纹种类，如管螺纹、汽车螺纹等。

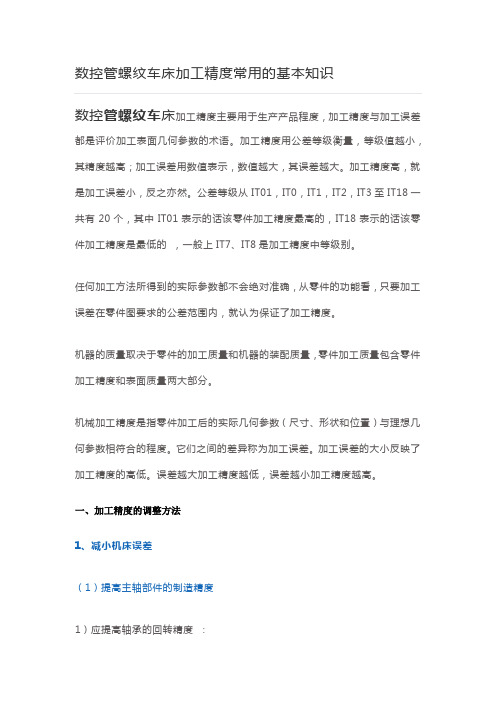

数控管螺纹车床加工精度主要用于生产产品程度，加工精度与加工误差都是评价加工表面几何参数的术语。
加工精度用公差等级衡量，等级值越小，其精度越高；加工误差用数值表示，数值越大，其误差越大。
加工精度高，就是加工误差小，反之亦然。
公差等级从IT01，IT0，IT1，IT2，IT3至IT18一共有20个，其中IT01表示的话该零件加工精度最高的，IT18表示的话该零件加工精度是最低的，一般上IT7、IT8是加工精度中等级别。
任何加工方法所得到的实际参数都不会绝对准确，从零件的功能看，只要加工误差在零件图要求的公差范围内，就认为保证了加工精度。
机器的质量取决于零件的加工质量和机器的装配质量，零件加工质量包含零件加工精度和表面质量两大部分。
机械加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数相符合的程度。
它们之间的差异称为加工误差。
加工误差的大小反映了加工精度的高低。
误差越大加工精度越低，误差越小加工精度越高。
一、加工精度的调整方法1、减小机床误差（1）提高主轴部件的制造精度1）应提高轴承的回转精度：①选用高精度的滚动轴承；②采用高精度的多油锲动压轴承；③采用高精度的静压轴承。
2）应提高与轴承相配件的精度：①提高箱体支撑孔、主轴轴颈的加工精度；②提高与轴承相配合表面的加工精度；③测量及调节相应件的径向跳动范围，使误差补偿或相抵消。
（2）对滚动轴承适当预紧①可消除间隙；②增加轴承刚度；③均化滚动体误差。
（3）使主轴回转精度不反映到工件上。
2、对工艺系统进行调整（1）试切法调整通过试切—测量尺寸—调整刀具的吃刀量—走刀切削—再试切，如此反复直至达到所需尺寸。
此法生产效率低，主要用于单件小批生产。
（2）调整法通过预先调整好机床、夹具、工件和刀具的相对位置获得所需尺寸。
此法生产率高，主要用于大批大量生产。
3、减小刀具磨损在刀具尺寸磨损达到急剧磨损阶段前就必须重新磨刀。
4、减少传动链传动误差（1）传动件数少，传动链短，传动精度高；（2）采用降速传动，是保证传动精度的重要原则，且越接近末端的传动副，其传动比应越小；（3）末端件精度应高于其他传动件。
