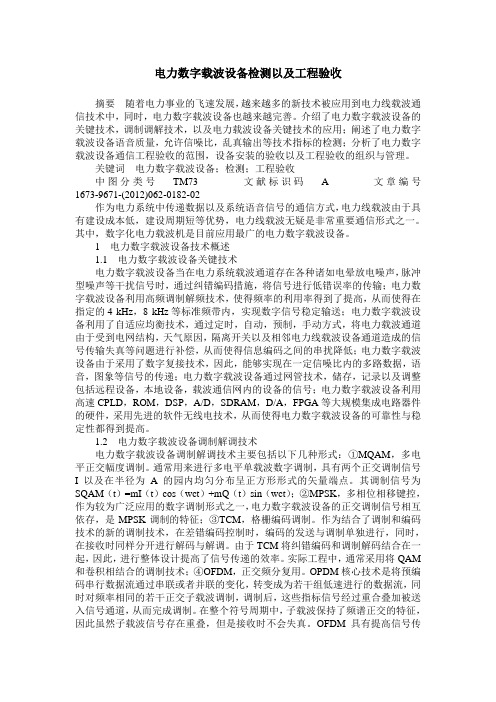

电力数字载波设备检测以及工程验收摘要随着电力事业的飞速发展,越来越多的新技术被应用到电力线载波通信技术中,同时,电力数字载波设备也越来越完善。
介绍了电力数字载波设备的关键技术,调制调解技术,以及电力载波设备关键技术的应用;阐述了电力数字载波设备语音质量,允许信噪比,乱真输出等技术指标的检测;分析了电力数字载波设备通信工程验收的范围,设备安装的验收以及工程验收的组织与管理。
关键词电力数字载波设备;检测;工程验收中图分类号TM73 文献标识码 A 文章编号1673-9671-(2012)062-0182-02作为电力系统中传递数据以及系统语音信号的通信方式,电力线载波由于具有建设成本低,建设周期短等优势,电力线载波无疑是非常重要通信形式之一。
其中,数字化电力载波机是目前应用最广的电力数字载波设备。
1 电力数字载波设备技术概述1.1 电力数字载波设备关键技术电力数字载波设备当在电力系统载波通道存在各种诸如电晕放电噪声,脉冲型噪声等干扰信号时,通过纠错编码措施,将信号进行低错误率的传输;电力数字载波设备利用高频调制解频技术,使得频率的利用率得到了提高,从而使得在指定的4 kHz,8 kHz等标准频带内,实现数字信号稳定输送;电力数字载波设备利用了自适应均衡技术,通过定时,自动,预制,手动方式,将电力载波通道由于受到电网结构,天气原因,隔离开关以及相邻电力线载波设备通道造成的信号传输失真等问题进行补偿,从而使得信息编码之间的串扰降低;电力数字载波设备由于采用了数字复接技术,因此,能够实现在一定信噪比内的多路数据,语音,图象等信号的传递;电力数字载波设备通过网管技术,储存,记录以及调整包括远程设备,本地设备,载波通信网内的设备的信号;电力数字载波设备利用高速CPLD,ROM,DSP,A/D,SDRAM,D/A,FPGA等大规模集成电路器件的硬件,采用先进的软件无线电技术,从而使得电力数字载波设备的可靠性与稳定性都得到提高。

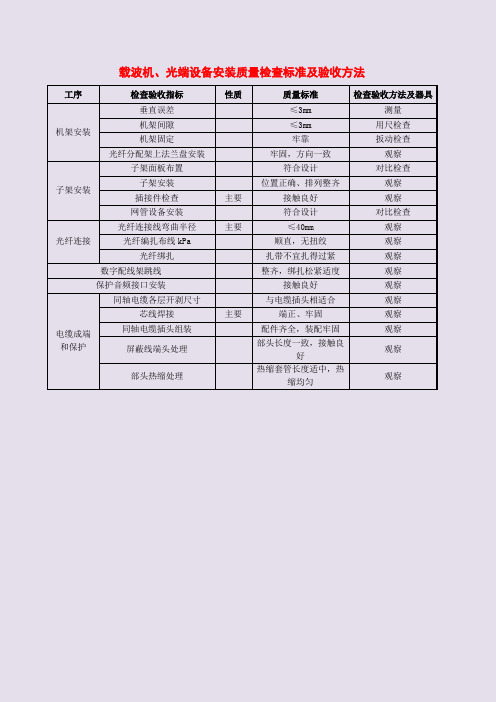

载波机、光端设备安装质量检查标准及验收方法
工序检查验收指标性质质量标准检查验收方法及器具
机架安装
垂直误差≤3mm 测量
机架间隙≤3mm 用尺检查
机架固定牢靠扳动检查光纤分配架上法兰盘安装牢固,方向一致观察
子架安装子架面板布置符合设计对比检查子架安装位置正确、排列整齐观察插接件检查主要接触良好观察网管设备安装符合设计对比检查
光纤连接
光纤连接线弯曲半径主要≤40mm 观察光纤编扎布线kPa 顺直,无扭绞观察光纤绑扎扎带不宜扎得过紧观察数字配线架跳线整齐,绑扎松紧适度观察保护音频接口安装接触良好观察
电缆成端和保护同轴电缆各层开剥尺寸与电缆插头相适合观察芯线焊接主要端正、牢固观察同轴电缆插头组装配件齐全,装配牢固观察
屏蔽线端头处理
部头长度一致,接触良
好
观察部头热缩处理
热缩套管长度适中,热
缩均匀
观察。
网络通信工程电源设备验收细则
交、直流配电及整流设备检验
表1.1 交流配电设备检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日表1.2 直流配电设备检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日表1.3 局用开关电源设备检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日表1.4-1 电源系统性能检验
表1.4-2 电源系统性能检验
分公司局名
验收结论: 存在问题:
验收小组及测试人员(签字)
年
月 日
表1.5 基站用组合开关电源设备检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日表1.6 稳压电源设备检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日表1.7 安装工艺检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日阀控蓄电池的检验
表2.1-1 阀控蓄电池的检验
表2.1-2 阀控蓄电池的检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日
UPS电源设备的检验
表3.1-1 UPS电源设备的检验
表3.1-3 UPS电源设备的检验
验收结论:
存在问题:
验收小组及测试人员(签字)
年月日。
通信线路验收规范方案背景介绍随着通信技术的不断发展,通信线路的建设和维护已经成为了当前互联网时代的重要任务。
为了确保通信线路的质量、稳定性和安全性,通信线路的验收工作显得尤为重要。
本文将介绍一套通信线路验收规范方案,以期能够提高通信线路的质量和稳定性,保障通信系统的正常运行。
参考标准通信线路验收的标准主要包括以下几个方面:电气性能通信线路电气性能应符合国家有关标准和技术规定,线路电平、噪声系数及其变化、传输特性、干扰等均应达到规定的要求,电气参数测量的精度应符合质量要求。
物理性能线路物理性能包括线路容量、传输距离、系统带宽、发送速率、传输误码率、抗干扰能力等等,这些参数需要符合验收标准。
动态性能考虑到通信线路的实际运用场景,动态性能也是通信线路验收的重要考量点,动态性能包括:线路抗干扰能力、施工后的插入损耗、交叉调制鉴别度、系统的安全性和可靠性等。
施工质量通信线路施工质量是通信线路验收中的重要环节,需要进行细致、严谨的检查,具体包括电线规格、成品率和外观质量,光缆接口及织纤的连接,输送中心及转接线,接地及支撑击(闪电)及主要器材的安装等。
通信线路验收步骤通信线路验收需要进行多轮检查,确保符合验收标准。
下面是通信线路验收的具体步骤:步骤1:线路故障排除和测试在通信线路建设完成后,运营商需要先对线路进行故障排除和测试,以确定线路的基本性能和故障点。
步骤2:静态性能测试静态性能测试是对通信线路进行基本的性能检查,包括对电容、电感、电阻等几个关键参数的测试。
测试过程中需要注意保持环境静止,减小检测误差。
步骤3:动态性能测试动态性能测试是根据通信系统的实际运用环境,对通信线路的动态性能进行测试,包括对线路的抗干扰能力、发送、接收速率等进行检测。
步骤4:物理性能测试物理性能测试是对通信线路的容量、传输距离、传输误码率、系统带宽等参数进行测试,需要确保这些参数符合验收标准。
步骤5:施工质量检查施工质量检查是对线路的电线规格、成品率和外观质量等进行检查,并对光缆接口及织纤的连接、输送中心及转接线、接地及支撑击(闪电)等进行检查。
通信设备工程验收规范(DOC43页)通信设备工程验收规范(DOC 43页)通信设备工程验收规范根据通信设备的类型,本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备及线路六个部分。
第一部分程控交换设备工程验收规范1 总则1.1本技术规程是本地电话网、长途电话网新建程控交换设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据,对于扩建和改建工程也可参照执行。
1.2竣工验收的工作方法、验收项目内容和要求应按本规程办理。
1.3在工程验收测试过程中,应认真做好各项原始记录,填好各种测试表格,便于今后工作中核查,并为整理竣工验收文件做好准备。
1.4本规程未包括的特殊项目验收指标要求,可依据工程项目的技术规范和设计文件的要求执行。
1.5各建设单位和施工单位应贯彻执行本规程的具体要求,其自行制订的规程不得与本规程相抵触。
2 机房环境、安全检查2.1 环境检查2.1.1在对程控交换设备安装工程验收开始以前,必须对机房的环境条件进行全面检查,具体要求如下:1)机房及有关走廊等地段的土建工程已全部竣工,机房主要出、入门的高度和宽度尺寸符合工艺设计要求,房门的锁和钥匙配套齐全;2)机房照明、插座的数量和容量符合设计配置要求,安装工艺良好,满足使用要求;3)机房空调设备性能良好,通风管道应清扫干净,达到洁净度规定要求,室内温度和相对湿度应满足局用程控交换设备运转条件要求,即温度:18~28℃,相对湿度:20%~80%。
2.1.2在铺设活动地板的机房内,应对活动地板进行专门检查,地板板块铺设严密坚固,符合安装要求,每平米水平误差应不大于2mm,地板支柱应接地良好,活动地板的接地电阻应符合1.0×105~1.0×1010Ω的指标要求。
2.2 安全检查2.2.1机房内必须配备有效的灭火消防器材。
凡要求设置的火灾自动报警系统和固定式气体灭火系统,必须保持性能良好。
2.2.2机房内装修材料应采用非燃烧材料。
附录(规范性附录)广东电网公司故障录波装置验收文档广东电网公司故障录波装置验收文档变电站: 故障录波装置名称: 审 定:专业审核:验收负责人:验收人员:施工单位人员:监理单位人员:设计单位人员:验收日期:一 故障录波装置配置检查序号 故障录波装置屏 故障录波装置配置版本 校验码验收结果验收签名及验收日期 1 2二 图纸资料检查 序号验收内容 说 明验收结果验收签名及验收日期1厂家出厂图纸、资料、记录检查故障录波装置出厂试验报告、合格证、图纸资料、技术说明书等,开箱记录应与装箱记录一致,并有监理工程师签字确认。
2工程设计图纸资料 检查临时竣工图纸及设计变更单、图纸审核会议纪要等齐全、正确。
3调试报告及安装记录 检查故障录波装置的调试报告及安装记录齐全、正确。
安装试验报告要求记录所使用的试验仪器、仪表型号和编号,要求有试验人员、审核人员及监理工程师签名,并做出试验结论。
4专用工具及备品备件 检查开箱纪录单上提供的专用工具及备品备件齐全。
5设备信息电子化移交审查设备信息的工程电子化资料齐全三 外部检查 序号 验收内容 说 明验收结果 验收签名及验收日期 故障录波装置实际接线应与设计图纸相符。
故障录波装置及二次回路的接线应该整齐美观、牢固可靠。
端子排上内部、外部连接线,以及沿电缆敷设路线上的电缆标号正确完整,与图纸资料吻合。
电缆固定应牢固可靠,接线端子排不受拉扯。
电缆牌应整齐,格式符合南网标准要求且标示清晰正确,不褪色。
1二次回路接线检查交、直流的二次线不得共用电缆;动力线、电热线等强电线路不得与二次弱电回路共用电缆;各相电流线、各相电压线及其中性线应分别置于同一电缆内。
二次回路电缆不得多次过渡、转接。
电流回路电缆芯截面≥2.5mm 2。
所有开关场二次电缆都应采用铠装屏蔽电缆,对于单屏蔽层的二次电缆,屏蔽层应两端接地,对于双屏蔽层的二次电缆,外屏蔽层两端接地,内屏蔽层宜在户内端一点接地。
以上电缆屏蔽层的接地都应连接在二次接地网上。
广东电网公司电力通信光缆验收规范广东电网公司统一编码:S.00.00.05/PM.0500.00292010-01-01印发封面2010-01-01实施本制度信息张凯穗、2010-01-01印发制度信息2010-01-01实施目录前言 (4)1适用范围 (5)2规范性引用文件 (5)3缩略语 (6)4验收技术要求 (6)4.1 工厂验收及到货验收 (6)4.2 随工验收 (6)4.3 阶段性验收 (11)4.4 竣工验收 (11)4.5 验收的文件和记录 (12)附录A 光缆线路工程竣工验收技术文件(规范性附录) (13)附录B 光缆安装及技术指标测试表格(规范性附录) (15)共31 页第3 页前言为规范电力通信光缆技术指标测试标准和验收行为,指导广东电网公司系统各单位电力通信光缆建设、改造、设计、验收及运行工作,依据国家和行业的有关标准、规程和规定,特制定本规范。
本验收规范由广东电网公司生产技术部提出。
本验收规范由广东电网公司调度通信中心归口并解释。
本验收规范起草单位:广东电网公司电力调度通信中心、广东省电力设计研究院、广东电网公司通信设备运维中心、河源供电局、珠海供电局、广州供电局。
共31 页第4 页广东电网公司电力通信光缆验收规范1适用范围本规范规定了电力通信光缆施工质量检验、随工检验、竣工验收的技术标准和通用要求,是广东电网公司系统各单位应用电力通信光缆的规范性指导文件。
本规范适用于广东电网公司系统各单位新建、扩建和改建电力通信光缆设计、设备引进、研制、生产、安装和维护工作的验收管理。
2规范性引用文件下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。
本规范出版时,所示版本均为有效。
所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。
1)DL/T832-2003 光纤复合架空地线2)DL/T 788-2001 全介质自承式光缆3)GB/T2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法4)GB/T 7424.1-2003 光缆总规范第一部分:总则5)GB/T 15972.1-1998 光纤总规范第1部分:总则6)GB/T 15972.2-1998 光纤总规范第2部分:尺寸参数试验方法7)GB/T 15972.3-1998 光纤总规范第3部分:机械性能试验方法8)GB/T 15972.4-1998 光纤总规范第4部分:传输特性和光学特性试验方法9)GB/T 15972.5-1998 光纤总规范第5部分:环境性能试验方法10)DL/T 766-2003 光纤复合架空地线(OPGW)用预绞式金具技术条件和试验方法11)DL/T 767-2003 全介质自承式光缆(ADSS)用预绞式金具技术条件和试验方法12)GB/T 6995.2-1986 电线电缆识别标志第2部分标准颜色13)GB/T 9771.1-2000 通信用单模光纤系列第1部分:非色散位移单模光纤特性14)GB/T 9771.5-2000 通信用单模光纤系列第5部分:非零色散位移单模光纤特性15)YD/T 908-2000 光缆型号命名方法16)YD/T 629.2-1993 光纤传输衰减变化的监测方法后向散射监测法17)ITU-T G.652-2005 单模光纤和光缆的特性18)ITU-T G.655-2006 非零色散位移单模光纤和光缆的特性共31 页第5 页19)DL/T5344-2006 电力光纤通信工程验收规范20)Q/GD-100-001-2005 电力通信光缆工程施工规范21)GB 50233-2005 110~500kV架空送电线路施工及验收规范3缩略语1)OPGW—Optical Fiber Composite Overhead Ground Wire光纤复合架空地线2)ADSS— All Dielectric Self-Supporting Optical Fiber Cable 全介质自承式光缆3)ADL-All Dielectriced Lashed Cable 捆绑光缆4)GWWOP-Ground Wire Wind Optical Cable 地线缠绕光缆4验收技术要求4.1 工厂验收及到货验收4.1.1 工厂验收1)光缆可视项目情况进行工厂验收。
广东电网公司载波通信系统验收规范广东电网公司统一编码:S.00.00.05/Q104-0017-0907-56412009-07-15印发封面2009-07-15实施本制度信息制度名称广东电网公司载波通信系统验收规范制度编号S.00.00.05/Q104-0017-0907-5641对应文号版次变更概要修编时间状态在用0907版 2009-7-15角色人员编写刘瑞怡、李伟坚、邓乐忠、何炼、曾庆栗、刘国彬、利韶聪初审会签张凯穗、审核批准2009-07-15印发制度信息2009-07-15实施S.00.00.05/Q104-0017-0907-5641 广东电网公司载波通信系统验收规范目 录前言 (2)1 适用范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 验收要求 (7)4.1 工厂验收 (7)4.2 开箱检验 (7)4.3 设备检验及单机测试 (8)4.4 载波通信系统测试 (10)4.5 载波高频通道测试 (11)4.6 初步验收 (12)4.7 试运行 (13)4.8 竣工验收 (13)附录A 电力载波一次设备检查表(规范性附录) (16)附录B 电力载波阻波器测试记录表(规范性附录) (17)附录C 耦合电容器测试记录表(规范性附录) (18)附录D 电力载波结合滤波器测试记录表(规范性附录) (19)附录E 电力载波高频电缆测试记录表(规范性附录) (20)附录F 电力载波设备及内置保护接口测试记录表(规范性附录) (21)附录G 电力载波设备及外置保护接口测试记录表(规范性附录) (23)附录H 电力线载波高频通道全程频率衰减特性测试表(规范性附录) (25)S.00.00.05/Q104-0017-0907-5641 广东电网公司载波通信系统验收规范前言为规范载波通信系统技术指标测试标准和验收行为,指导广东电网公司系统各单位载波通信系统建设、改造、设计、验收及运行工作,依据国家和行业的有关标准、规程和规定,特制定本规范。
本验收规范由广东电网公司生产技术部提出。
本验收规范由广东电网公司调度通信中心归口并解释。
本验收规范起草单位:广东电网公司电力调度通信中心、广东省电力设计研究院、广东电网公司电力通信设备运维中心、东莞供电局、韶关供电局、汕尾供电局。
S.00.00.05/Q104-0017-0907-5641 广东电网公司载波通信系统验收规范广东电网公司载波通信系统验收规范1适用范围本规范规定了载波通信系统施工质量检验、随工检验、通道及系统测试、竣工验收的技术标准和通用要求,是广东电网公司系统各单位应用载波通信系统的规范性指导文件。
本规范适用于广东电网公司系统各单位新建、扩建和改建载波通信系统设计、设备引进、研制、生产、安装和维护工作的验收管理。
2规范性引用文件下列标准所包含的条文,通过在本规范中引用而构成本规范的条文。
本规范出版时,所示版本均为有效。
所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。
1)DL/T 546 电力系统载波通信运行管理规程2)IEC-495 国际电工委员会推荐值3)CCITT- G.821 国际电报电话咨询委员会建议的误码率要求4)GB/T 7255 《单边带电力线载波机》5)GB/T 15542 《数字程控自动电话交换机技术要求》6)DL/T 795 《电力系统数字调度交换机》7)GB/T 17626 《电磁兼容试验和测量技术》8)GB/T 14598.3 电气继电器第五部分:电气继电器的绝缘试验(eqv IEC 255—5:1977)9)IEC-353 国际电工委员会推荐值10)GB/T7330 《交流电力系统阻波器》11)GB/T16927 《高电压试验技术》12)GB311.1 《高压输变电设备的绝缘配合》13)GB1094.2-199 《电力变压器》第二部分:温升14)GB11604-89 《高压电器设备无线电干扰测试方法》15)GB/T4705-92 《耦合电容器及电容分压器》3术语和定义3.1频带 Frequency Band3.2载波频率范围 Carrier—frequency Range供电力线载波系统使用的全部频带。
3.2.1基本载波频带 Basic Carrier-frequency BandS.00.00.05/Q104-0017-0907-5641 广东电网公司载波通信系统验收规范在载波频率范围内划分的基本单元,即分配给一条电力线载波发送或接收通路的最小频带。
3.2.2标称载波频带 Nominal Carrier—frequency Band一个具体的电力线载波机的发送或接收工作频带。
3.2.3音频有效传输频带 Effective Voice Transmission Frequency Band一个具体的4kHz音频带宽中的可用音频频带。
不同的制造厂可能有些差异,一般为0.3kHz~3.4kHz。
3.3标称阻抗 Nominal Impedance3.3.1载波侧标称阻抗 Nominal Impedance on line side载波输入输出电路技术特性要求的阻抗。
3.3.2用户侧标称阻抗 Nominal Impedance on user sidee用户输入输出电路技术特性要求的阻抗。
3.4载波输出功率 Carrier—frequency Output Power3.4.1标称载波输出功率 Nominal Carrier-frequency Output Power在满足乱真发射要求及载波输出端终接阻值等于标称阻抗值的电阻负载情况下,载波机输出的峰值包络功率(PEP)的设计值。
3.4.2平均载波输出功率 Mean Carrier—frequency Output Power在与最低调制频率的周期相比足够长的时间内载波机的平均输出功率。
在这段时间里,载波机的输出功率达到最大设计值。
3.5误码率 Bit Error Rate在一个给定的时间内,接收到的错误bit数与接收到的bit总数的比值。
3.6同频 In Band on Channel带内使用相同的频率实现收发数据信号传输。
3.7自动增益控制范围 Auto Gain Control(AGC) Range在传输速率不低于9.6kbit/s,误码率为10-5情况下,能正常同步的载波接收电平的变化范围。
3.8线路传输速率 Data Transmission Rate over Line载波机在线路上的数据传输速率。
S.00.00.05/Q104-0017-0907-5641 广东电网公司载波通信系统验收规范3.9信噪比 Signal Noise Ratio是指在载波机在不同的传输速率下正常工作,在误码率不低于10-5情况下,其接收支路接收信号的平均功率电平S d与干扰信号(白噪声)功率电平N d的差值。
