第册 输电线路工程_南方电网_质量验收与评定标准

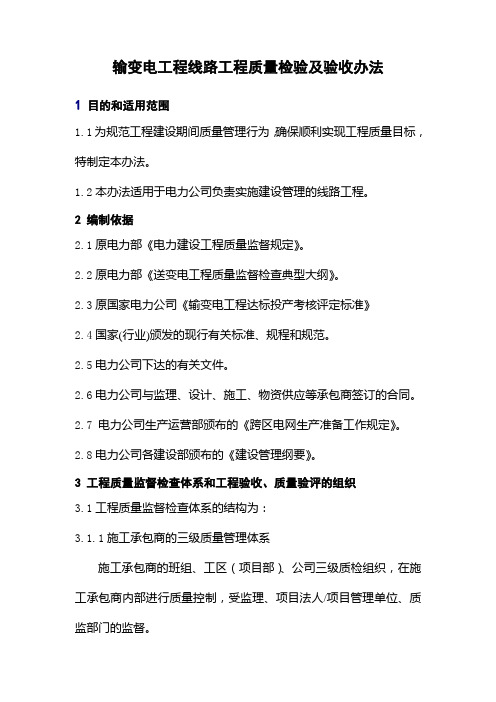

输变电工程线路工程质量检验及验收办法1目的和适用范围1.1为规范工程建设期间质量管理行为，确保顺利实现工程质量目标，特制定本办法。

1.2本办法适用于电力公司负责实施建设管理的线路工程。

2编制依据2.1原电力部《电力建设工程质量监督规定》。

2.2原电力部《送变电工程质量监督检查典型大纲》。

2.3原国家电力公司《输变电工程达标投产考核评定标准》2.4国家(行业)颁发的现行有关标准、规程和规范。

2.5电力公司下达的有关文件。

2.6电力公司与监理、设计、施工、物资供应等承包商签订的合同。

2.7电力公司生产运营部颁布的《跨区电网生产准备工作规定》。

2.8电力公司各建设部颁布的《建设管理纲要》。

3工程质量监督检查体系和工程验收、质量验评的组织3.1工程质量监督检查体系的结构为：3.1.1施工承包商的三级质量管理体系施工承包商的班组、工区（项目部）、公司三级质检组织，在施工承包商内部进行质量控制，受监理、项目法人/项目管理单位、质监部门的监督。

3.1.2监理单位根据项目法人委托，负责工程建设全过程、全方位的质量控制。

受项目法人/项目管理单位、质监部门的监督。

3.1.3项目法人/项目管理单位负责工程建设总体的质量管理。

受质监部门的监督。

3.1.4生产运行单位按照生产准备工作规定的要求，履行相应的职能，参与工程质量检查和验收。

3.1.5质量监督中心站工程所在地的电力基本建设工程质量监督中心站代表政府对工程质量行使监督的职能。

3.2工程验收的组织3.2.1施工承包商的质检组织负责对工程质量进行三级自检。

3.2.2监理单位负责对隐蔽工程、分项工程、分部工程、关键工序进行质量检查和验收；竣工预验收前组织初检。

3.2.3项目法人负责组织竣工预验收。

3.2.4启动验收委员会组织竣工验收。

3.3工程质量验评的组织3.3.1线路工程质量验评由施工承包商根据《110～500kV架空电力线路工程施工检验及评定标准》，结合工程实际情况编制《工程质量验评范围划分表》报监理审核后作为工程质量检验和等级评定的依据。

中国南方电网有限责任公司企业标准110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程Q/CSG10017.1—2007中国电力出版社出版、发行关于颁发《中国南方电网有限公司110kV～500kV送变电工程质量检验及评定标准》的通知南方电网计［2007］20号超高压公司、广东、广西、云南、贵州、海南电网公司：为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量管理，为南方电网建设工程质量检验、验收和评定的规范化和标准化工作提供统一的技术支撑，公司组织相关单位，经广泛征求意见、组织讨论并审定通过了《中国南方电网有限公司110kV～500kV送变电工程质量检验及评定标准》，现将标准予以颁布，该标准自五月一日起实施。

实施中碰到的问题和意见，请报公司计划发展部。

中国南方电网有限责任公司（印）2007年3月30日中国南方电网有限公司《110kV～500kV 送变电工程质量检验及评定标准》编委会主任：赵建国副主任：陈允鹏叶强文委员：宫宇刘映尚尚春林雄李一平孙学勤秦华陈刚侣蜀明甘霖方森华陈晓明中国南方电网有限公司《110kV～500kV送变电工程质量检验及评定标准》编制工作组组长单位：中国南方电网有限公司计划发展部副组长单位：贵州送变电工程公司成员单位：广东省输变电工程公司云南省送变电工程公司广西送变电建设公司广东省电力第一工程局工作组组长：方森华陈晓明成员：李刚苏益坚李晖王俊刚黄天祥张尚林贺德荣黄俊丘丹何冠恒兰淑芳梁志伟郑邦明王仕龙李绍煌谭绍鹏杨家昌刘东根林镇周凌一朋王阿明目次前言1范围 (5)2规范性引用文件 (5)3基本规定 (7)4工程质量验评范围划分 (9)5 工程质量验评程序和组织 (11)6 工程质量验评标准及检查方法 (11)7原材料及器材检验 (26)附录A（规范性附录）复测、分坑、验槽及杆塔号对照表 (31)附录B（规范性附录）线路工程施工质量检查及评级记录表 (36)附录C（规范性附录）送电线路工程施工质量评级统计表 (69)附录D（资料性附录）施工记录表填写的总体说明 (71)前言中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是公司为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量采取的重要措施。

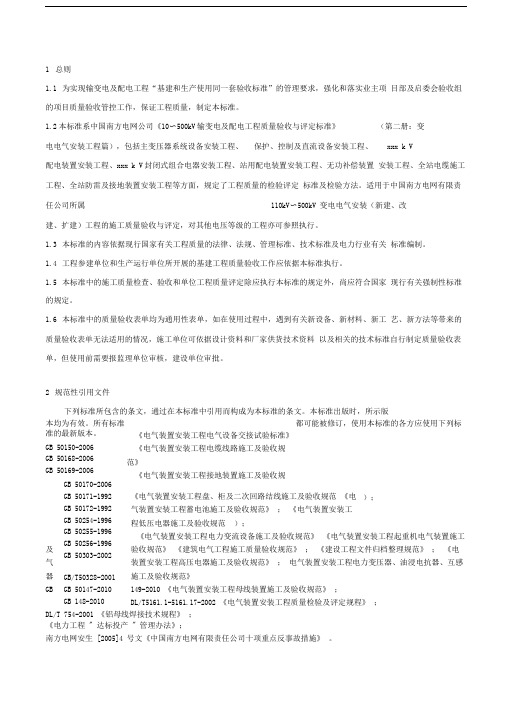

1 总则1.1 为实现输变电及配电工程“基建和生产使用同一套验收标准”的管理要求，强化和落实业主项 目部及启委会验收组的项目质量验收管控工作，保证工程质量，制定本标准。

1.2本标准系中国南方电网公司《10〜500kV 输变电及配电工程质量验收与评定标准》（第二册：变 电电气安装工程篇），包括主变压器系统设备安装工程、 保护、控制及直流设备安装工程、xxx k V配电装置安装工程、xxx k V 封闭式组合电器安装工程、站用配电装置安装工程、无功补偿装置 安装工程、全站电缆施工工程、全站防雷及接地装置安装工程等方面，规定了工程质量的检验评定 标准及检验方法。

适用于中国南方电网有限责任公司所属110kV 〜500kV 变电电气安装（新建、改建、扩建）工程的施工质量验收与评定，对其他电压等级的工程亦可参照执行。

1.3 本标准的内容依据现行国家有关工程质量的法律、法规、管理标准、技术标准及电力行业有关 标准编制。

1.4 工程参建单位和生产运行单位所开展的基建工程质量验收工作应依据本标准执行。

1.5 本标准中的施工质量检查、验收和单位工程质量评定除应执行本标准的规定外，尚应符合国家 现行有关强制性标准的规定。

1.6 本标准中的质量验收表单均为通用性表单，如在使用过程中，遇到有关新设备、新材料、新工 艺、新方法等带来的质量验收表单无法适用的情况，施工单位可依据设计资料和厂家供货技术资料 以及相关的技术标准自行制定质量验收表单，但使用前需要报监理单位审核，建设单位审批。

2 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版 本均为有效。

所有标准都可能被修订，使用本标准的各方应使用下列标准的最新版本。

GB 50150-2006 GB 50168-2006 GB 50169-2006《电气装置安装工程盘、柜及二次回路结线施工及验收规范 《电气装置安装工程蓄电池施工及验收规范》 ； 《电气装置安装工程低压电器施工及验收规范 ）；《电气装置安装工程电力变流设备施工及验收规范》 《电气装置安装工程起重机电气装置施工及验收规范》 《建筑电气工程施工质量验收规范》 ； 《建设工程文件归档整理规范》 ； 《电气装置安装工程高压电器施工及验收规范》 ； 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 149-2010 《电气装置安装工程母线装置施工及验收规范》 ；DL/T5161.1-5161.17-2002 《电气装置安装工程质量检验及评定规程》 ；DL/T 754-2001 《铝母线焊接技术规程》 ； 《电力工程 " 达标投产 " 管理办法》；南方电网安生 [2005]4 号文《中国南方电网有限责任公司十项重点反事故措施》 。

电力工程质量验收标准与方法电力工程是现代社会不可或缺的基础设施之一，对于保障电力供应的质量以及安全性具有重要意义。

为了确保电力工程的质量符合标准，需要制定相关的验收标准与方法。

本文将围绕电力工程质量验收的标准与方法展开，以期为相关从业人员提供指导。

一、质量验收标准电力工程质量验收标准是根据国家相关法规、技术标准以及工程实施过程中的要求制定的。

电力工程的质量验收主要包括以下几个方面：1.行业标准要求：根据国家电力行业标准，对于电力工程的设计、施工、材料以及设备的选择等均有明确规定。

在进行质量验收时需要对照这些标准进行检查，确保符合相关要求。

2.工程设计文件：质量验收的依据之一是工程设计文件，包括电力工程的图纸、说明书以及施工图纸等。

验收人员需要认真研读这些文件，确保电力工程的设计符合要求。

3.设备性能指标：对于电力工程中所使用的设备，其性能指标是质量验收的重要依据之一。

验收人员需要查阅设备的相关资料，对比其性能指标与要求进行检查，确保设备的质量符合标准。

4.施工工艺：电力工程的施工工艺直接影响工程的质量。

验收人员需要对施工工艺进行检查，确保施工工艺的合理性与准确性。

二、质量验收方法电力工程的质量验收在方法上有一定的灵活性，可以根据不同的工程特点与要求进行相应的调整。

以下是一些常用的质量验收方法：1.外观检查：外观检查是电力工程质量验收中常用的方法之一。

验收人员通过对工程的外观进行检查，评估其外观质量是否符合要求。

2.功能测试：针对电力工程中的设备以及系统，进行功能测试是一种重要的质量验收方法。

验收人员可以通过对设备的各项功能进行测试，以判断其是否正常工作。

3.现场检测与检查：质量验收应当结合现场实际情况进行。

验收人员可以对电力工程的材料、施工工艺、设备安装等进行现场检测与检查，确保其质量达到标准要求。

4.数据比对与分析：在质量验收中，对工程数据进行比对与分析也是一种有效的方法。

验收人员可以通过对比实际数据与设计数据的差异，评估工程的质量状况。

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 1 0017.1-2007110kV～500kV送变电工程质量检验及评定标准第1部分：送电工程2007- 03 - 30 发布 2007- 05 - 01 实施中国南方电网有限责任公司发布目次前言1 范围 (1)2 规范性引用文件 (1)3 基本规定 (3)4 工程质量检评范围划分 (5)5 工程质量验评程序和组织 (6)6 工程质量验评标准及检查方法 (7)7 原材料及器材检验 (22)附录A(规范性附录)复测、分坑、验槽及杆塔号对照表 (26)附录B(规范性附录)线路工程施工质量检查及评级记录表 (31)附录C(规范性附录)送电线路工程施工质量评级统计表 (62)附录D(规范性附录)施工记录表填写的总体说明 (64)前言中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是公司为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量采取的重要措施。

该标准的实施，为南方电网建设工程质量检验、验收和评定的规范化和标准化工作提供了统一的技术支撑。

在今后一段时期，该标准将对提高电网建设工程质量水平，对建设南方现代化强大电网具有重要的指导和促进作用。

中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》共分为3个部分，第1部分为送电工程，第2部分为变电电气工程，第3部分上册为变电土建工程施工验收、下册为变电土建工程施工记录。

中国南方电网有限责任公司《110kV～500kV送变电工程质量检验及评定标准》的编制，是在对南网五省（区）送变电行业和对上海、北京、浙江、甘肃等送变电企业调研基础上，依据国家建设工程质量及电力行业相关标准，在充分总结并吸收送变电行业，尤其是南方电网五省（区）各送变电施工企业丰富和有效的施工管理、施工工艺及施工质量经验的基础上，在南网五省（区）公司系统广泛征意见，经公司系统有关质量管理专业人员科学、严谨的编制而成，几经讨论、修改后提出送审稿，最终通过了由中国南方电网公司邀请北京、上海、浙江送变电公司及公司系统质量管理方面的专家和技术人员组成评审组严格、认真、务实的审查。

输电线路施工质量检测与验收标准及方法探讨摘要：输电线路施工质量检测与验收是对施工过程进行全面监控和评估的重要环节。

通过检测，可以及时发现施工中的质量问题、缺陷和隐患，并采取相应的措施进行修复，从而保证线路的安全运行。

同时，通过验收，可以确认线路的质量达到了规定标准，并最终移交给运营单位使用，实现电力供应的可靠性和稳定性。

关键词：输电线路；质量检测；验收标准方法引言输电线路作为电力系统中重要的组成部分，承担着输送电能的重要任务。

为了确保输电线路的安全可靠运行，施工质量检测与验收显得尤为重要。

只有通过严格的质量检测和标准化的验收方法，才能保证输电线路在施工过程中达到规定的技术要求，并最终确保线路的质量和性能。

1输电线路施工质量检测与验收的重要性（1）确保线路的安全可靠运行：通过对施工质量的严格检测和验收，可以及时发现并解决施工过程中的质量问题和隐患，消除安全风险，确保输电线路的安全可靠运行。

（2）提高线路的使用寿命：施工质量的检测与验收可以有效控制线路的质量，减少缺陷和损坏的存在，延长线路的使用寿命，降低运营和维护成本。

（3）保证电力供应的可靠性与稳定性：输电线路作为电力供应系统的关键组成部分，质量的问题会直接影响电力供应的可靠性和稳定性。

通过严格的质量检测与验收，可以保证线路满足规定的技术要求，确保电力供应的可靠性。

2输电线路施工质量检测2.1视觉检测方法外观检测：通过目视或相机拍摄，检查线路杆塔、导线、组件等外观情况，包括是否存在破损、变形、腐蚀等问题。

断面检测：使用光学测量设备，测量导线的外径、截面积等断面参数，确保满足设计要求。

张力检测：使用张力计或拉力测量仪器，测量线路各个部位的张力情况，检查是否符合要求。

2.2电气性能测试方法（1）绝缘电阻测试：使用绝缘电阻测试仪，对线路进行绝缘电阻测试，检查绝缘状况是否正常。

（2）接地电阻测试：使用接地电阻测试仪，对线路及设备的接地电阻进行测试，确保接地系统的安全可靠性。

目录一、编制依据 (2)二、工程概况 (2)三、质量目标 (3)四、验评划分 (3)一、编制依据：1.《国家电网公司输变电优质工程评选办法(2008版)》（国家电网基建[2008]288 号）2.《110～500kV 架空电力线路施工及验收规范》(GB50233-2005)3.《110kV～500kV 架空电力线路工程施工质量及评定规程》（DL/T5168-2002）4.《国家电网公司电力建设工程施工技术管理导则》（2003 版）5.《国家电网公司工程建设质量管理规定》(国家电网基建[2006]699号)6.《国家电网公司工程建设质量责任考核办法》(国家电网基建[2006]674号)7.《国家电网公司输变电工程典型施工方法管理规定》（国家电网基建[2010]165号)二、工程概况：2.1 工程概况线路新建工程（I标）：线路长度14.026KM；线路路径：线路基本沿S216省道左侧走线：从固增变电站出线后，右转进固增乡后山坡，依次经过上固增、三加龙、俄公堡、梨堡、你博、亨波，最后右转进入位于沙湾乡附近的沙湾电站本工程导线型号为LGJ-240/40钢芯铝绞线。

2.2 施工规模三、质量目标：满足国家施工验收规范及行业施工验收规范、标准及质量检验评定标准的要求。

国家电网工程：分项工程合格率为100﹪，分项目工程优良率为100﹪，单位工程优良率为100﹪，不发生一般施工质量事故，工程无永久性质量缺陷，工程带负荷一次启动成功。

四、验评划分施工质量验收及评定范围划分表表号：工程名称：线路新建工程（I标）编号：001注本表一式4 份，由施工项目部填报，监理项目部 1 份，施工项目部存1 份。

输变电及配电工程质量验收与评定标准输变电及配电工程质量验收与评定标准是对电力工程质量进行评价和验收的依据，它涉及到项目的技术标准和施工质量，以下是一些相关参考内容：1. 投标文件要求：在工程的投标文件中，应明确了施工单位应满足的技术标准和质量要求。

这些标准和要求应该清晰、具体、明确，并且适合于具体的工程项目。

2. 设计文件：在工程质量验收中，设计文件起着重要的作用。

设计文件应包含具体的工程设计方案、施工图纸、材料表以及其他技术相关的文件。

设计文件需要符合相关的国家和行业标准，同时也需要满足工程项目的具体要求。

3. 施工质量控制：施工过程中，应有相应的质量控制措施来保证工程质量。

例如，应对施工人员进行技术培训和管理，确保施工人员具备相关的技能和经验；应采用适当的建筑材料和设备，并对其进行质量检测和评估；应进行现场监督并记录施工过程中的质量问题，及时处理并纠正质量不合格的问题。

4. 现场检测及测试：在施工结束后，需要进行现场检测和测试来评估工程质量。

这包括材料的质量检测、电气设备的性能测试、线路的电压降、绝缘电阻等各项指标的测量。

这些检测和测试的结果应与相关的技术标准和规范进行比对，确保工程质量符合要求。

5. 工程质量验收报告：根据相关的标准和规范，对工程质量进行评估和验收。

验收结果应以书面形式记录，包括工程质量的评定、存在的问题及整改措施、合格证书等。

工程质量验收报告需要由相关的质量监督机构或专业工程技术人员签署，并得到相关部门的认可。

6. 工程质量保证：在工程质量验收之后，需要建立相应的工程质量保证体系，对工程进行质量跟踪和维修。

同时，应制定相应的质量保证措施和方法，保证工程在使用过程中的安全和可靠。

综上所述，输变电及配电工程质量验收与评定标准需要综合考虑工程的技术要求、施工质量控制、现场检测与测试以及工程质量保证等方面的内容，以确保工程质量符合要求。

以上是一些相关参考内容，将会对实施工程质量验收与评定提供帮助。

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .附件：施工质量验收及评定范围划分表工程名称：编号：工程编号W 、H 、S 点施工单位 质量检验机构单元性见待旁 项 质总监质量验 质量检验项目施 评表编单位分部分项工程证检站量包理目质工号工程工程工程数点点点管单单单位部量W H队 理 位位S1.转角桩角度 √ √ √ √ 表 5.1.22.档距 %L a √ √ √ √表 5.1.21. 3.被跨越物高程 m √ √ √表 5.1.24.塔位高程 m√√ √表 5.1.2路径5.地形凸起点高程√√ √表 5.1.2 5.1复测6.直线桩横线路 mm√√ √表 5.1.2 土7.被跨越物与邻近塔位距离 %L√ √表 5.1.2石8.地形凸起点b 、风偏危险点与邻近塔位距离%L ′a√√√表 5.1.2方2.普通1.基础坑中心根开及对角线尺寸 %√√ √表 5.1.3工基础坑2.基础坑深 mm√√ √√表 5.1.3程分坑3.基础坑底板尺寸%√√ √表 5.1.3 4.掏挖 1.基础坑深 mm关键√√√ √表 5.1.5 式基 2.基础坑中心根开及对角线尺寸 % 关键√√ √ 表 5.1.5础坑 3.基础坑底板尺寸 % 重要 √ √ √ 表 5.1.5分坑4.基础立柱尺寸%重要√√√表 5.1.55.施工基面及电气开方1.现浇铁塔5.2基础基础工程5.岩石、掏挖基础1.基础基面高程 mm 关键√√√√表 5.1.62.塔位边坡净距关键√√√表 5.1.63.风偏及对地净距关键√√√表 5.1.61.地栓、钢筋及插入角钢规格、数量关键√√√表 5.2.12.水泥关键√√√表 5.2.1 3．砂、石关键√√√表 5.2.1 4．水关键√√√表 5.2.1 5．混凝土强度关键√√√√表 5.2.1 6．底板断面尺寸% 关键√√√表 5.2.17.基础埋深 mm 重要√√√表 5.2.18.钢筋保护层厚度mm 重要√√√表 5.2.19.混凝土表面质量重要√√√√表 5.2.110. 立柱断面尺寸重要√√√√表 5.2.111. 整基基础中心位移顺线路重要√√√√表 5.2.1 mm 横线路√√√√表 5.2.1 12. 整基基础扭转（一般塔）重要√√√√表 5.2.1 13．回填土重要√√√√表 5.2.114. 基础跟开及对角线尺寸%（地地脚螺栓式）一般√√√√表 5.2.115. 同组地脚螺栓中心对立柱中心偏移mm 一般√√√√表 5.2.116. 基础顶面间高差mm 一般√√√√表 5.2.11.地脚螺栓及钢筋规格、数量关键√√√表 5.2.52.水泥关键√√√表 5.2.53.砂、石关键√√√表 5.2.54.水关键√√√表5.2.55.岩石性能关键表 5.2.51.5.3自立杆塔式铁工程塔组立6.混凝土强度关键√√√√表 5.2.57.下口断面尺寸 % 关键√√√表 5.2.58.基础埋深 mm 关键√√√表 5.2.59.锚杆埋深 mm 关键√√√表 5.2.510. 锚杆孔径 mm 重要√√√表 5.2.511. 钢筋保护层厚度mm 重要√√√表 5.2.512. 混凝土表面质量重要√√√√表 5.2.513. 立柱断面尺寸重要√√√√表 5.2.514. 整基基础中心位移顺线路重要√√√√表 5.2.5 mm 横线路√√√√表 5.2.5 15. 整基基础扭转（一般塔）重要√√√√表 5.2.5 16．基础跟开及对角线尺寸%（地脚螺栓）一般√√√√表 5.2.517. 同组地脚螺栓中心对立柱中心偏移mm 一般√√√√表 5.2.518. 基础顶面间高差mm 一般√√√√表 5.2.519. 防风化层外观√√√√表 5.2.51.部件规格、数量关键√√√√表 5.3.12.节点间主材弯曲关键√√√√表 5.3.13.转角塔向受力反方向侧倾斜关键√√√√表 5.3.14.直线塔结构倾斜 %（一般塔）√√√√表5.3.15.螺栓与构件面接触及出扣情况重要√√√√表 5.3.16.螺栓防松重要√√√√表 5.3.17.螺栓防盗重要√√√√表 5.3.18.脚钉重要√√√√表 5.3.19.螺栓紧固一般√√√√表 5.3.110. 螺栓穿向一般√√√√表 5.3.15.4 架线工程11.保护帽外观√√√√表 5.3.11.导地线规格关键√√√√表 5.4.1 1.2.因施工损伤补修处理关键√√√√表 5.4.1 导地3.因施工损伤接续处理关键√√√√表 5.4.1 线展 4.同一档内接续管与补修管数量关键√√√√表5.4.1 放 5.各压接管与线夹间隔棒间距一般√√√√表 5.4.16.导地线外观质量外观√√√√表 5.4.1 2.1.压接管规格、型号关键√√√√表 5.4.22.耐张、直线压接管试验强度%P a b 关键√√√√表 5.4.2 导地3.压接后尺寸关键√√√√表 5.4.2 线连5.压接后弯曲 % 一般√√√√表 5.4.2 接管6.压接后表面质量外观√√√√表 5.4.21.相位排列关键√√√√表 5.4.32.对交叉跨越物及对地距离关键√√√√表 5.4.33. 3.耐张连接金具绝缘子规格、数量关键√√√√表 5.4.3 紧线 4.导地线弧垂重要√√√√表5.4.3 安装 5.导地线相间弧垂偏差mm 重要√√√√表 5.4.36.同相子导线间弧垂偏差mm 一般√√√表 5.4.37.导地线弧垂外观√√√√表 5.4.31.金具及间隔棒规格、数量关键√√√√表 5.4.4 4.2.跳线及带电导体对铁塔电气间隙关键√√√√表 5.4.43.跳线连接板及并沟线夹连接关键√√√√表 5.4.4 附件4.开口销及弹簧销关键√√√√表5.4.4 安装5.绝缘子的规格、数量关键√√√√表 5.4.46.跳线制作重要√√√√表 5.4.41.5.5表面接地式接工程地装置5.6设计线路要求防护的项设施目7.悬垂绝缘子串倾斜重要√√√√表 5.4.48.防震锤及阻尼线安装距离mm 重要√√√√表 5.4.49.铝包带缠绕重要√√√√表 5.4.410.绝缘避雷线放电间隙 mm 重要√√√√表 5.4.4第一个 %′a一般√√√√表 5.4.4 11.间隔棒安装位置′a中间%12.屏蔽环、均压环绝缘间隙mm 一般√√√√表 5.4.413.瓷瓶开口销子螺栓及弹簧销穿入方向外观√√√√表 5.4.41.接地体规格、数量关键√√√√表 5.5.12.接地电阻值关键√√√√表 5.5.13.接地体连接关键√√√√表 5.5.14.接地体防腐重要√√√√5.接地体敷设重要√√√√表 5.5.16.接地体埋深重要√√√√表 5.5.17.回填土重要√√√√表 5.5.18.接地引下线安装外观√√√表 5.5.11.基础护坡或防洪堤关键√√√√表 5.6.12.跨越高塔航空标志关键√√√√表 5.6.13.拦江线或公路高度限制标关键√√√√表 5.6.14.线路防护标志（回路标志、相位标志、警告牌）关键√√√√表5.6.15.拉线（道路侧）护桩一般√√√√表 5.6.16.排水沟、挡土墙一般√√√√表 5.6.1注本表一式份，由施工项目部填报，监理项目部份，施工项目部存份。

8A Uni--20--20学年第一学期工作计划9864 ICS中国南方电网有限责任公司企业标准Q/CSG411001-2012基建工程质量控制标准（WHS）（2012 年版）第 1 分册：输电线路工程2012-05-10 发布2012-05-10 实施Q/CSG411001-2012目录1总则 (4)2规范性引用文件 (4)3术语和定义 (6)4职责 (7)5管理内容与方法 (8)5.1 工程质量 WHS 控制点的设置原则 (8)5.2 工作程序要求 (8)5.3 工程质量WHS控制点 (8)6 WHS合格率检查、统计和考核 (11)7．附则 (11)附表 A WHS 合格率检查分析表 (12)附表 B WHS 合格率分级统计表(TJ01-TJ05) (13)附表 C 作业流程图 (18)附录D基建工程质量控制作业标准（WHS）附录表格 (19)2Q/CSG411001-2012前言为落实中国南方电网有限责任公司（以下简称公司）建设“智能、高效、可靠、绿色”电网的战略目标，规范质量过程管理,提升工程实体质量水平，公司基建部在全面分析、研究 2011 年工程质量管理工作的基础上，组织完成了《基建工程质量控制标准（WHS）》（2012 年版）编制工作。

与上一版相比，《基建工程质量控制标准（WHS）》（2012 年版）在标准框架、应用方法、WHS 合格率定义及计算等方面均有较大调整。

并将工程施工质量检验标准与监理质量评定工作有效结合，确定监理单位为质量控制和评价的责任主体，采用动态抽检方法，对工程建设过程独立开展质量复核与评价。

这是公司为强化工程建设过程质量控制而采取的创新性举措，是公司基建质量管理框架体系的重要组成部分。

本标准共分九册，包括总册和八个分册。

涵盖输电线路、电气安装、土建、电气试验、继电保护、自动化、通信、配网工程及物资到货验收等内容。

本标准由公司基建部组织编制，总部有关部门、各分子公司及建设、监理、施工、设计等单位相关专业人员参与，经公司基建部组织审查，最终定稿。
