广东电网公司故障录波装置验收规范

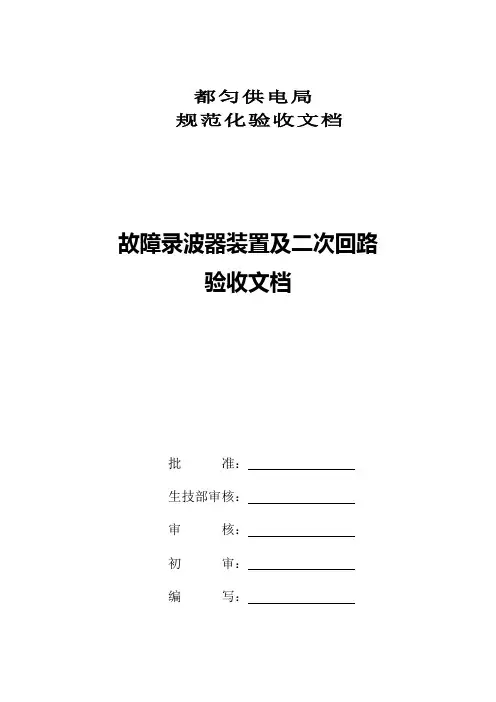

都匀供电局规范化验收文档故障录波器装置及二次回路验收文档批准：生技部审核：审核：初审：编写：站名：设备名：审核：校对：验收负责人：工作成员：工作时间：目录第一部分总则 (3)第二部分验收内容及结果 (3)一、图纸、资料部分 (4)二、录波器装置部分 (4)三、二次回路 (5)四、录波器与外回路配合 (6)第三部分验收总结 (6)一、验收情况 (6)二、遗留问题 (7)第一部分总则第1条为保证对变电站的基本建设工程和生产准备情况进行全面检查，促进工程技术水平的提高，确保工程质量合格，设备运行安全可靠、经济合理，制定本细则。

第2条本细则适用于新建及扩建的220KV变电站录波器装置及二次回路施工及验收。

第3条一次设备及二次装置、回路结线的安装工程应按已批准的设计进行施工。

建设方进行验收后，才能正式投入运行。

第4条继保安全自动装置及其二次回路的验收要求全面、细致、科学、合理、准确，不得有遗漏和错误。

第5条验收依据：《继电保护及安全自动装置运行管理规程》、《继电保护及电网自动装置检验条例》《电力系统继电保护及安全自动装置反事故措施要点》《220~500KV电网继电保护装置运行整定规程》《3~110KV电网继电保护装置运行整定规程》《电力系统继电保护技术监督规定》《微机继电保护装置运行管理规程》《电力系统继电保护及安全自动装置运行评价规程》《火力发电厂、变电所二次接线设计技术规定》《微机线路保护装置通用技术条件》《继电保护、安全自动装置及二次回路验收文档总的部分》第二部分验收内容及结果一、图纸、资料部分二、录波器装置部分三、二次回路四、录波器与外回路配合第三部分验收总结一、验收情况二、遗留问题。

广东电网公司验收规范文件咱先说说这文件的开头部分吧，就像是一场大戏的开场锣鼓。

它会把验收的大框架给咱亮出来，告诉你都有哪些个大的板块需要去关注。

比如说，这验收都涵盖哪些工程类型啊，是变电站建设的验收呢，还是线路改造的验收。

这就像你点菜的时候，先知道菜单上有啥大菜分类一样。

再往细里看，里面对于设备的验收那叫一个详细。

每一种设备就像一个个等待检阅的士兵，都有自己的验收标准。

就拿变压器来说吧，那验收规范会告诉你要检查它的外观有没有破损，就像检查一个人有没有擦伤一样；还要看它的各种参数是不是符合要求，这就好比看一个运动员的体能数据是不是达标。

什么绝缘性能啊、绕组电阻啊之类的参数，都得一项一项过，差一点都不行。

然后呢，线路的验收也不简单。

从杆塔基础开始，就像盖房子打地基一样重要。

验收的时候得看看这基础是不是稳固，有没有下沉或者裂缝的情况。

再往上看，杆塔本身的材质、高度、倾斜度都有规定。

那线路的导线和绝缘子更是重点关注对象。

导线得看它的连接是不是牢固，有没有磨损，就像检查一根绳子有没有断股似的；绝缘子呢，要看看它的绝缘性能好不好，要是这绝缘子出问题了，就像一个站岗的士兵打瞌睡了，那可容易出大麻烦。

安全方面的验收在这个文件里也是重中之重。

就像走在路上得看红绿灯一样，在验收过程中，各种安全标识、防护设施都得符合要求。

比如说变电站里那些警示标志，得足够明显，让人一眼就能看到。

还有那些防火、防爆、防雷的设施，都得像好士兵一样坚守岗位，不能有一点马虎。

最后啊，验收文件里还规定了验收的流程。

从开始提交验收申请，到中间的各项检查，再到最后的验收报告，就像一个流程生产线一样，每个环节都得按照规定来。

哪个环节出了岔子，就像流水线上一个零件没安好，整个验收工作可能就得重来。

这广东电网公司的验收规范文件啊，就像是一个严格的管家，把验收的方方面面都管理得井井有条，这样才能保证电网安全可靠地运行呢。

故障录波装置检修规程-xsx1 范围本规程规定了公司小石峡水电站2套机组WFBL-1型故障录波装置、220KV开关站DRL600型故障录波装置的检修周期、检修项目、检修工艺、试验和验收等有关内容。

本规程适用于公司小石峡水电站机组WFBL-1型故障录波装置、220KV开关站DRL600型故障录波装置的大修、小修，并通过采用保护作业指导书，推动标准化作业的实施。

规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 7261-2000 继电器及继电保护装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 769-2001 电力系统微机继电保护技术导则DL 478-2001 静态继电保护及安全自动装置通用技术条件DL/T 995-2006 继电保护和电网安全自动装置检验规程》JB/T 5777.2-2002 电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件DL/T 587-2007 微机继电保护装置运行管理规程DL/T 553 220～500KV 电力系统故障动态记录技术准则DL/T 663 220～500KV 电力系统故障动态记录装置检测要求术语和定义下列术语和定义适用于本标准。

一次设备系指母线、线路、发电机、变压器二次设备系指交流电压互感器、直流电压、直流电流通道系指模拟量通道、开关量通道设备规范WFBL-1B发变组故障录波分析装置该装置采用当今世界最先进的DSP技术、通讯技术并结合电力系统的最新发展开发出的具有自主知识产权的新一代多功能微机型发电机变压器动态记录及分析装置，可记录与监测发电机组的运行状态。

它可广泛应用于发电机变压器组、主变压器的故障录波。

DRL600嵌入式电力故障录波分析装置该装置采用当今最为先进的DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统而设计的，适应电力系统发展需求的动态故障记录与分析装置。

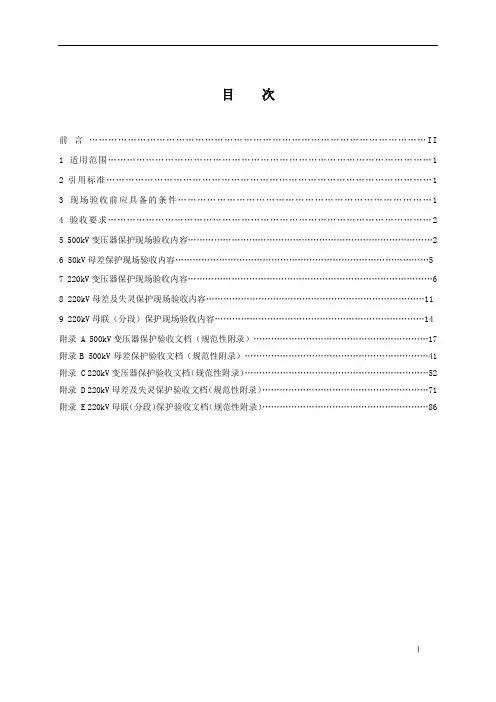

目次前言 (II)1 适用范围 (1)2 引用标准 (1)3现场验收前应具备的条件 (1)4 验收要求 (2)5 500kV变压器保护现场验收内容 (2)6 50kV母差保护现场验收内容 (5)7 220kV变压器保护现场验收内容 (6)8 220kV母差及失灵保护现场验收内容 (11)9 220kV母联（分段）保护现场验收内容 (14)附录 A 500kV变压器保护验收文档（规范性附录） (17)附录B 500kV母差保护验收文档（规范性附录） (41)附录 C 220kV变压器保护验收文档（规范性附录） (52)附录 D 220kV母差及失灵保护验收文档（规范性附录） (71)附录 E 220kV母联（分段）保护验收文档（规范性附录） (86)Ⅰ前言为了加强广东电网公司220～500kV元件保护验收工作，规范继电保护设备及二次回路现场验收，保证220～500kV元件保护验收质量，确保新投入运行的继电保护设备及二次回路符合广东电网公司相关技术规范，满足电网安全运行要求，特制定本规范。

本规范附录均为规范性附录。

本规范由广东电网公司生产技术部提出、归口及解释。

本规范主要起草人：鲁德锋、张泽良、段新辉、刘玮、吴国沛、王莉、毛为民、张驰、邹庆年、江文东、刘浩明、黄奕俊、贺继红、邓小玉、梁煜、叶石丰、成霞、梁东明、欧明秀、纪金水、洪毅文、徐春新、陈莉莉、刘锦兰、罗劲松、徐子利、张言权、张胜宝、吴海涛。

Ⅱ广东电网公司220～500kV元件保护验收规范1 适用范围1.1本规范规定了广东电网公司220～500kV元件保护现场验收的验收项目、验收内容和验收标准等。

1.2本规范适用于广东电网公司所辖变电站新建、扩建和改造工程的500kV变压器保护、500kV母差保护、220kV变压器保护、220kV母差及失灵保护、220kV母联（分段）保护的现场验收。

2 引用标准下列文件中的条款通过本规范的引用而成为本规范的条款。

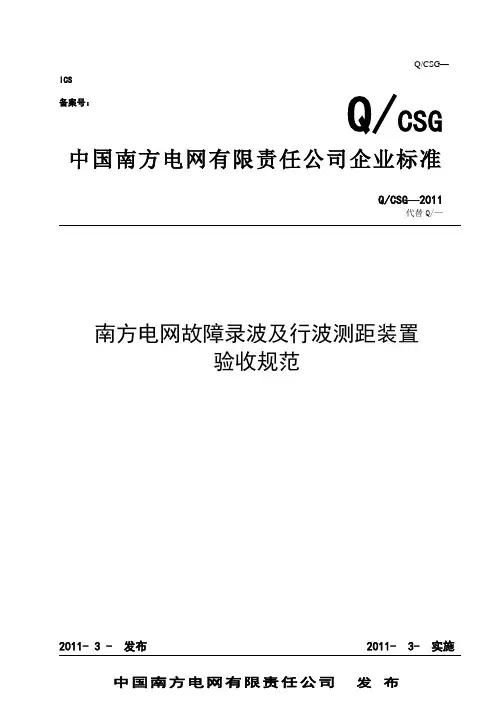

Q/CSG —ICS备案号： Q/CSG中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置验收规范中国南方电网有限责任公司 发 布Q/CSG—目次前言 (1)1范围 (1)2规范性引用文件 (1)3总则 (1)4作业风险控制 (1)4.1防止人身触电 (1)4.2防止高空坠落 (1)4.3防止继保“三误” (2)4.4其他 (2)5故障录波及行波测距验收 (3)附录1 故障录波装置验收文档 (7)附录2 行波测距装置验收文档 (15)IQ/CSG—前言为规范南方电网故障录波及行波测距装置的验收，指导现场验收作业，提高验收质量，特编制本规范。

本规范的附录为规范性附录。

本标准由中国南方电网有限责任公司系统运行部提出并负责解释。

本标准由中国南方电网超高压输电公司负责起草，广东电网公司系统运行部、广西电网公司系统运行部、云南电网公司系统运行部、贵州电网公司系统运行部、海南电网公司系统运行部、超高压南宁局、广州供电局、东莞供电局参与并提出宝贵意见。

主要起草人：丁晓兵、田力、鲁德峰、刘锦兰、周红阳1Q/CSG—南方电网故障录波及行波测距装置验收规范1范围本规范适用于常规变电站的故障录波及行波测距装置现场验收检验。

本规范不适用于数字化变电站的故障录波及行波测距装置验收检验。

直流换流站故障录波及行波测距装置参照执行。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 7261-2008 继电保护和安全自动装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 15145-2008 输电线路保护装置通用技术条件DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 478-2010 继电保护和安全自动装置通用技术条件DL/T 624-2010 继电保护微机型试验装置技术条件中国南方电网继电保护反事故措施汇编3总则3.1本规范规定了故障录波及行波测距装置现场验收的基本项目及内容要求。

300MW机组电气检修工艺规程(发变组故障录波器检验规程)批准：审定：审核：起草：故障录波器装置检验规程引言1．本规程规定了发变组故障录波器装置检验的内容、检验要求和试验接线，适用于发变组故障录波器的现场检验。

2．进行检验之前，工作（试验）人员应认真学习《继电保护和电网安全自动装置现场工作保安规定》《继电保护及电网安全自动装置检验条例》，仔细阅读本规程及有关说明书，理解和熟悉检验内容和要求。

3．设备的技术性能应符合《继电保护微机型试验装置技术条件》的规定，试验仪表应经检验合格，其精度应不低于0.5级。

4．试验回路的接线原则，应使加入保护装置的电气量应与实际情况相符合，若无特殊说明，加入保护装置的电气量均指从保护装置端子上加入。

5．一、二次设备的停、送电，保护压板的投退均应由运行人员操作。

6．进行保护试验过程中若发现试验回路或试验设备有放电、冒烟等异常情况，应立即断开装置工作电源和试验电源，待查明原因再进行试验。

7．为获得比较准确的数据，对所有试验中的每一点，应重复试验3次。

8．进行全部检验时保护应全部停运。

9．检验需要临时短接或断开的端子和回路，应逐个记录，并在试验结束后及时恢复。

10．检验过程中，若加入保护和测试的电流、电压量与装置显示的数值误差超过规定的范围，则可在装置菜单中选择调整相应的调整系数，并做好记录。

11、检修项目周期第一章．故障录波器装置主要技术规范和概述1．概述故障录波器采用浪拜迪电气股分公司生产的LBD-MGR微机数字式故障录波器，装置采用了10kHz高采样率，友好的人机界面，能同时完成数据采集、故障启动、故障诊断、数据存储、多机间数据交换、磁盘存储以及故障数据分析、打印、输出等任务。

第二章．故障录波器装置检修工艺1．外部及内部检查1．1 保护装置的外部检查1．1．1通入保护装置的电压与被保护线路母线电压同极性。

并且电流、电压相别一致。

1．1．2 屏上的标志应正确完整清晰，且实际情况应与图纸和运行规程相符。

广东电网公司故障录波装置技术规范广东电网公司统一编码：S.00.00.05/Q102-0007-0910-64892009-11-16印发封面 2009-11-16实施本制度信息制度名称 广东电网公司故障录波装置技术规范 制度编号 S.00.00.05/Q102-0007-0910-6489 对应文号版 次 变更概要修编时间状态0910版2009-11-16 在用角色人员编写苏忠阳、李一泉、贺春、段新辉、刘玮、张弛、游复生、陈炯聪、张旭光、萧汉武、袁亮荣、陈莉莉、李清波、曾伟忠、梁东明、陈菁、张言权、高宏慧、张胜宝、林金洪、丛培杰 。

初审会签 黄明辉、审核 批准2009-11-16印发 制度信息 2009-11-16实施目录前言 (2)1适用范围 (3)2规范性引用文件 (3)3术语和定义 (5)4装置技术要求 (6)5装置配置及接入原则 (15)6结构外观及屏柜要求 (16)附录A故障录波装置建模原则（资料性附录） (19)附录B故障录波装置检验和试验（资料性附录） (22)附录C故障录波文件命名规则（规范性附录） (32)附录D COMTRADE的HDR文件扩展说明（规范性附录） (33)附录E故障录波装置录波量接入原则（资料性附录） (41)附录F本规范用词说明（规范性附录） (44)共 44 页第 1 页前 言为规范广东电网变电站故障录波装置的运行和管理，指导广东电网公司故障录波装置的设备建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。

本规范的附录A、B、E都是资料性附录。

本规范的附录C、D、F都是规范性附录。

本规范由广东电网公司生产技术部提出、归口管理和负责解释。

本规范起草单位：广东电网公司广州供电局、广东电网公司生产技术部、广东电网公司电力调度通信中心。

共 44 页第 2 页广东电网公司故障录波装置技术规范1适用范围1.1本规范规定了广东电网公司110kV~500kV变电站故障录波装置的技术标准和要求。

中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号：目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置，依据国家和行业的有关标准和规程，特制定本规范。

本规范的附录为资料性附录。

本规范由中国南方电网有限责任公司系统运行部提出。

本规范由中国南方电网有限责任公司系统运行部归口并解释。

本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。

本规范主要起草人：丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。

直流换流站录波装置和行波测距装置参照执行。

1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。

故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。

1.3本规范与《中国南方电网继电保护通用技术规范》一起，构成故障录波装置和行波测距装置的全部技术要求。

2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

故障录波装置现场检验规程1 主题内容与适用范围1.1 本规程规定了***水电厂故障录波装置现场检验的技术要求、试验方法和验收规范等内容。

1.2 本规程适用于***水电厂故障录波装置现场检验工作。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》3 装置概述我厂故障录波装置于2008年8月改造为武汉中元生产的嵌入式ZH-3型电力故障录波分析装置。

ZH-3型嵌入式电力故障录波分析装置采用先进的浮点DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统VxWorks而设计的，系统稳定、可靠，实时性好，是适应电力系统发展需求的嵌入式电力故障录波分析装置。

录波单元信号采集与启动计算采用单DSP构架，摒弃多DSP结构，由1片DSP即可实现80路模拟量，160路开关量的接入；同时采用新型电路结构和75000门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运行稳定。

32位高速浮点数字信号处理器(DSP)，16位A/D，采样速率10kHz可调，谐波分辨率≤99次，开关事件分辨率0.1ms；录波数据三存储：录波数据分别由DSP、32位CPU和管理机存储在3个地方，大大地提高了数据的安全性；数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录，摒弃了传统的D、E低采样率和有效值记录段，从而全部数据可以进行相量图分析和阻抗分析，大大地提高了数据的可用性；支持长时间连续纪录，装置能以1KHz的采样值连续记录，记录数据以7天为周期刷新，数据保持时间只受通道数和存储器容量限制，摒弃了传统的一周波一个点的有效值慢扫描记录；不定长动态录波和故障测距，金属性短路的测距精度优于2%；启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；强大的计算和分析能力（电压、电流的幅值、峰值、有效值、频率计算，有功、无功功率计算，相角测量，相量、序量和谐波分析）；公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真实地再现故障全过程；支持多种对时方式，包括接点脉冲对时、IRIG-B码对时、串口对时、网络对时等，并支持对时方式组合及双向对时；录波单元可完全脱离管理机独立工作，可独立接入信息子站和调度；一台录波管理机最多可同时管理64台录波单元；录波数据格式自动转换，可转出COMTRADE 1999版或COMTRADE 1991版；先进的抗干扰设计：采用6层PCB、SMD和软件容错技术，抗干扰能力达到GB/T14598规定的严酷等级为Ⅳ级标准。

智能变电站故障录波装置检验规程二〇一二年十二月福建电力有限公司目录一、检验项目..................................................................................................................................... - 2 -二、检验内容 ................................................................................................................................ - 5 -1试验项目..................................................................................................................................... - 5 -1.1装置型号及参数 ................................................................................................................ - 5 -1.2配置文件检查（待定）..................................................................................................... - 5 -1.3二次回路检查 .................................................................................................................... - 5 -1.4装置外部检查 .................................................................................................................... - 5 -1.5装置二次回路绝缘检查..................................................................................................... - 6 -1.6电缆二次回路绝缘检查..................................................................................................... - 6 -1.7装置逆变电源检验 ............................................................................................................ - 6 -1.7.1逆变电源使用年限检查 ............................................................................................ - 6 -1.7.2逆变电源的自启动性能校验（负载状态下） ........................................................ - 6 -1.8装置上电检查 .................................................................................................................... - 6 -1.8.1通电自检.................................................................................................................... - 6 -1.8.2软件版本检查 ............................................................................................................ - 6 -1.8.3时钟整定及对时功能检查 ........................................................................................ - 6 -1.8.4定值整定及其失电保护功能检查 ............................................................................ - 7 -1.9光功率检查 ........................................................................................................................ - 7 -1.10采样值功能检验 ................................................................................................................ - 7 -1.11装置开关量检验 ................................................................................................................ - 8 -1.11.1GOOSE开入.............................................................................................................. - 8 -1.11.2硬接点开入................................................................................................................ - 9 -1.11.3硬接点开出................................................................................................................ - 9 -1.12定值检验 ............................................................................................................................ - 9 -1.12.1基本定值.................................................................................................................... - 9 -1.12.2序分量定值................................................................................................................ - 9 -1.12.3频率定值.................................................................................................................. - 10 -1.13功能检查 .......................................................................................................................... - 10 -1.13.1本地功能检查 .......................................................................................................... - 11 -1.13.2主站功能检查 .......................................................................................................... - 11 -1.14负荷相量测试 .................................................................................................................. - 13 -1.14.1一次潮流.................................................................................................................. - 13 -1.14.2相量测试.................................................................................................................. - 13 -1.14.3相量图...................................................................................................................... - 14 -2试验依据................................................................................................................................... - 14 -3试验仪器................................................................................................................................... - 14 -4结论........................................................................................................................................... - 14 -一、检验项目二、检验内容2试验项目根据调度定值单文件，整定在区。

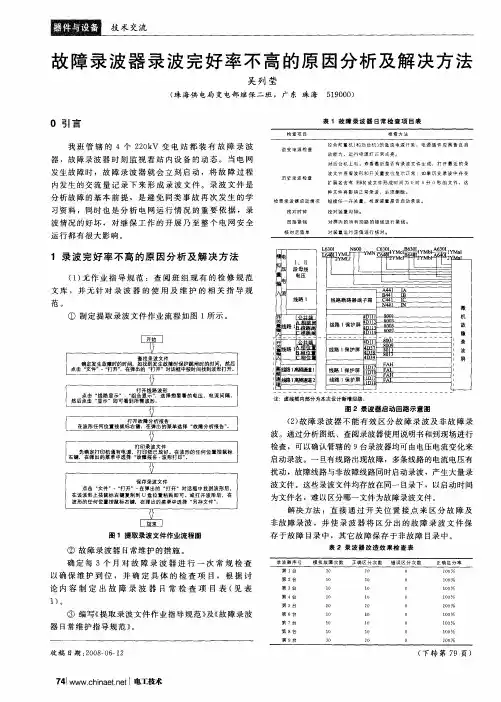

微机型故障录波器检验项目及要求1、故障录波器装臵定值符合整定通知单要求。

2、检验项目及结果符合检验条例和有关规程的规定。

2.1 零漂检查。

装臵各交流回路不加任何激励量（电压回路短路，电流回路开路），手动录波，要求稳态数据、暂态数据记录的电压零漂值在0.05V以内，电流零漂值在0.01IN以内。

2.2 交流模拟量通道检查。

将装臵各相电压回路端子同极性并联，加入不同电压，装臵稳态数据、暂态数据的测量误差满足要求。

加入3.0V，误差小于5％，加入10V，误差小于2.5％，加入30V，误差小于1％，加入60V，误差小于0.5％，加入 90V，误差小于1％，加入120V，误差小于5％；将装臵接开口三角电压3U0的电压回路，加入不同电压，装臵稳态数据、暂态数据的测量误差满足要求。

加入 5.0V，误差小于5％，加入20V，误差小于2.5％，加入50V，误差小于1％，加入100V，误差小于0.5％，加入150V，误差小于2.5％，加入180V，误差小于5％；将装臵各电流回路端子顺极性串联，通入不同电流，装臵稳态数据、暂态数据的测量误差满足要求。

加入0.10IN，误差小于5％，加入0.20IN，误差小于2.5％，加入1.0IN，误差小于0.5％，加入5.0IN，误差小于1％，加入 10IN，误差小于2.5％，加入20IN，误差小于5％。

2.3 直流模拟量通道检查。

对装臵直流电压回路，加入不同电压，装臵稳态数据、暂态数据的测量误差满足要求。

加入0.1UN，误差小于10％，加入0.5UN，误差小于5％，加入1.0UN，误差小于1％，加入1.5UN，误差小于2.5％，加入2.5UN，误差小于5％。

2.4 交流电压、电流相位一致性检查。

将装臵各电压回路端子同极性并联，将装臵各电流回路端子顺极性串联，通入同相位的额定电压、额定电流（模拟纯电阻负载），手动录波，要求装臵所记录的各路电压、电流波形、相位一致，相互之间的相位测量误差不大于2度。

目次1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 验收组织管理 (3)4.1 验收的阶段 (3)4.2 验收职责 (3)4.3 验收职责分工表 (5)4.4 验收组织 (7)5 验收原则及依据 (7)5.1 验收原则 (7)5.2 验收依据 (7)6 验收后续工作 (8)7 工厂验收 (8)7.1 工厂验收应具备的条件 (8)7.2 工厂验收大纲 (8)7.3 工厂验收流程 (9)7.4 工厂验收报告 (9)7.5 工厂验收标准 (9)7.6 验收说明 (10)8 现场验收 (10)8.1 现场验收应具备的条件 (10)8.2 现场验收大纲 (10)8.3 现场验收流程 (11)8.4 现场验收报告 (11)8.5 现场验收标准 (12)8.6 验收说明 (12)9 整体考核验收 (12)9.1 整体考核验收应具备的条件 (12)9.2 整体考核验收大纲 (12)9.3 整体考核验收流程 (12)9.4 整体考核验收报告 (13)9.5 整体考核验收标准 (13)10 验收内容及要求 (13)10.1 硬件检查 (13)10.2 系统功能验收 (14)10.3 系统性能测试 (17)10.4 系统稳定性测试 (20)附录A（规范性附录）验收流程图 (21)附录B（规范性附录）偏差、缺陷索引表及偏差、缺陷记录报告 (24)前言变电站自动化系统是电网自动化系统的重要组成部分，是将变电站的二次设备应用自动控制技术、微机及网络通信技术，经过功能的重新组合和优化设计，组成计算机的软硬件设备对变电站执行控制、保护、测量、运行操作管理、信息远传及协调的自动化系统。

变电站自动化系统只有经过认真、严格、规范的标准化验收，才能保证投运后系统稳定、安全可靠的运行。

为使广东电网公司变电站自动化系统的验收工作更具专业性、规范性和可操作性，特制定《广东电网公司变电站自动化系统验收规范》（以下简称“本规范”）。

目次前言····························································································································· II1.适用范围 (1)2.规范性引用文件 (1)3.术语和定义 (1)4.验收管理 (1)5.同步相量测量装置验收内容及标准 (3)6.工厂验收 (8)7.现场验收 (9)附录A 同步相量测量装置验收大纲（规范性附录) (11)附录B 验收纪录(规范性附录) (14)前言为规范广东电网相量测量装置的工厂及现场验收，保证验收质量，确保新投入运行的相量测量装置符合广东电网公司相关技术规范，满足电网安全运行要求，特制定本规范。

故障录波器检验规程1发变组故障录波装置检验规程整柜检查图纸资料检查检查设计图纸及其资料、检测记录是否齐全。

调试工具及调试设备的准备每个工程人员均配有调试工具包一套，包括：一字起、十字起、斜口钳、尖嘴钳、电烙铁、吸锡器、焊锡丝各一个。

万用表为公用工具。

产品配置是否齐全检查产品的型号、数量是否与设计图纸及配置清单一致；各种插件、模件的数量、位置是否与图纸一致；电源线、数据线及其它配件是否齐全。

产品外观检查屏柜外观无破损、划伤痕迹；柜体铭牌、标签框布置合理且准确；柜门开、关合宜；柜上空开布置合理且标签正确；端子排及扎线布置合理且无杂乱，端子排标签正确；简单查看配线是否与图纸一致；柜体接地是否良好。

装置外观无破损、划伤痕迹；机箱及面板符合要求，字符清晰；紧固件无缺损，安装牢固；插件标注准确无误；指示灯及面板或其它构件安装适度、匀称；面板按钮使用良好。

若配备了计算机，还应检查计算机的数量、型号是否与设计图纸及配置清单一致；整个计算机系统外观无破损、划伤痕迹，操作系统可正常开启、运行、关闭且符合要求。

软件版本检查检查各软件版本是否与设计资料一致。

绝缘、耐压试验1.1绝缘试验a)试验前确保试验体与外界绝缘，必须严格按要求接线，注意安全。

b)在正常试验大气条件下，装置的带电电路部分和外露非带电金属部分及外壳之间，以及电气上无任何联系的各电路之间，用兆欧表进行绝缘耐压试验。

具体如下：c)试验时间不小于5s，要求绝缘电阻值不低于要求绝缘电阻1.2工频耐压试验试验前确保试验体与外界绝缘，必须严格按要求接线，注意安全。

a)在正常大气条件下，装置应能承受频率为50Hz的工频耐压试验。

b)试验前应先进行绝缘试验。

c)试验电压从零开始，在5s内逐渐升到规定值并保持1min，随后迅速平滑地降到零值。

具体如下：d)要求试验期间应不发生击穿或闪络现象，以及泄漏电流明显增大或电压突然下降等现象，同时无元器件损坏现象。

备注：测试完毕断电后，必须用接地线对被试品进行安全放电。

发变组故障录波器部分检验检修工序及质量标准1.1 试验过程中应注意的事项为防止设备损坏，应注意以下问题：1.1.1 断开直流电及交流电后才允许插拔插件。

1.1.2检验中发现问题应先找原因，不要轻易更换芯片。

必须更换时，应经厂家确认，用制造厂提供的芯片进行更换。

要用专用起拔器。

应注意芯片插入的方向，插入芯片后需经第二人检查无误后，方可通电检验或使用。

1.1.4 拔、插芯片必须有措施，防止因人身静电损坏集成电路芯片。

1.1.5 打印机在通电状态下不能强行转动走纸旋钮，走纸可通过打印机面板的按键进行操作，或关掉电源后进行。

1.2 检验方法1.2.1外观接线检查及清扫1.2.1.1检查装置型号应与设计相同，检查直流电压以及CT额定电流值、PT额定电压值应与现场情况匹配。

1.2.1.2检查装置各部件固定良好，无松动现象，装置外观应端正，无明显损坏。

1.2.1.3检查保护装置背板接线有无断线、短路等现象，各接线端子不允许有松动现象，屏上各器件标号清晰正确。

并检查抗干扰元件的焊接、连线和元器件外观是否良好。

1.2.1.4检查装置所有接地端子接地是否可靠，端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与变电所（或发电厂）的接地网相连。

1.2.1.5切换开关、压板、按钮、键盘操作灵活。

1.2.1.6检查打印机电源及通讯电缆接线是否正确。

1.2.1.7保护装置内部及外部浮灰清扫。

1.2.1.8核对保护定值单上所列设备一次参数、电压电流互感器变比是否与现场实际相符。

1.2.2绝缘电阻试验1.2.2.1准备工作试验前必须确认被保护设备的断路器、电流互感器全部停电，对于未停电回路，不得进行绝缘试验。

强调保护装置只能测量交流电压回路、交流电流回路、交直流电源回路绝缘，其他回路绝缘不能测量。

防止烧坏光耦元件和弱电回路。

1.2.2.2绝缘电阻测量在端子排处将所有电压、电流、直流控制回路的端子的外部接线拆开，将电流回路的接地点拆开，用1000V摇表测量回路的对地绝缘电阻，其绝缘电阻大于1兆欧。
