广东电网公司电流互感器验收规范

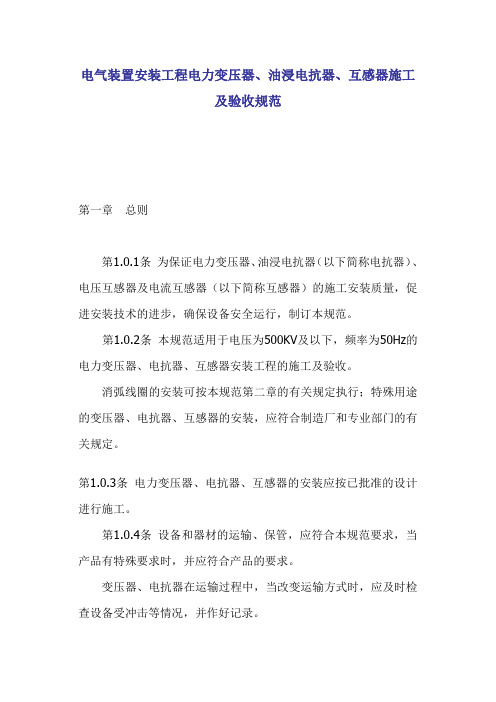

电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范第一章总则第1.0.1条为保证电力变压器、油浸电抗器（以下简称电抗器）、电压互感器及电流互感器（以下简称互感器）的施工安装质量，促进安装技术的进步，确保设备安全运行，制订本规范。

第1.0.2条本规范适用于电压为500KV及以下，频率为50Hz的电力变压器、电抗器、互感器安装工程的施工及验收。

消弧线圈的安装可按本规范第二章的有关规定执行；特殊用途的变压器、电抗器、互感器的安装，应符合制造厂和专业部门的有关规定。

第1.0.3条电力变压器、电抗器、互感器的安装应按已批准的设计进行施工。

第1.0.4条设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，并应符合产品的要求。

变压器、电抗器在运输过程中，当改变运输方式时，应及时检查设备受冲击等情况，并作好记录。

第1.0.5条设备及器材在安装前的保管，其保管期限应为一年及以下。

当需长期保管时，应符合设备及器材保管的专门规定。

第1.0.6条采用的设备及器材均应符合国家现行技术标准的规定。

并应有合格证件。

设备应有铭牌。

第1.0.7条设备和器材到达现场后，应及时作下列验收检查：一、包装及密封应良好。

二、开箱检查清点，规格应符合设计要求，附件、备件应齐全。

三、产品的技术文件应齐全。

四、按本规范要求作外观检查。

第1.0.8条施工中的安全技术措施，应符合本规范和现行有关安全技术标准及产品的技术文件的规定。

对重要工序，尚应事先制定安全技术措施。

第1.0.9条与变压器、电抗器、互感器安装有关的建筑工程施工应符合下列要求：一、与电力变压器、电抗器、互感器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备及设计有特殊要求时，尚应符合其要求。

二、设备安装前，建筑工程应具备下列条件：1屋顶、楼板施工完毕，不得渗漏；2室内地面的基层施工完毕，并在墙上标出地面标高；3混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；4预埋件及预留孔符合设计，预埋件牢固；5模板及施工设施拆除，场地清理干净；6具有足够的施工用场地，道路通畅。

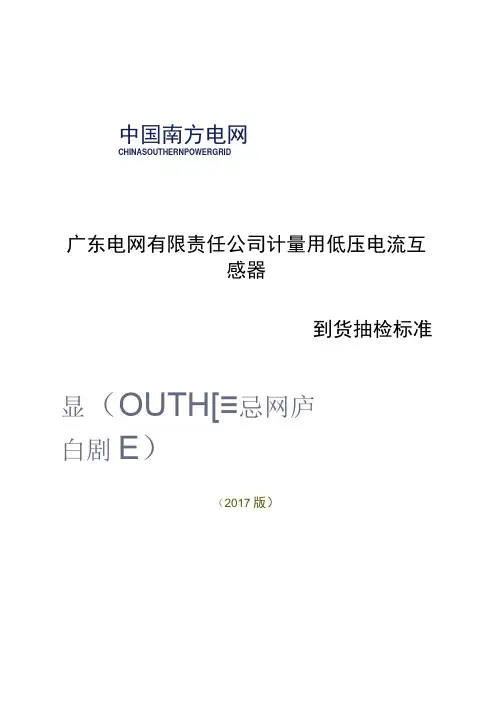

中国南方电网CHINASOUTHERNPOWERGRID广东电网有限责任公司计量用低压电流互感器到货抽检标准显（OUTH[≡忌网庐白剧E）（2017版）广东电网有限责任公司二o一^b年八月1适用范围 (1)2规范性引用文件 (1)3工作内容和方法 (1)3.1抽检原则 (1)3.2抽样方式 (1)3.3质量判别依据 (2)3.4判定原则 (2)4检测项目及缺陷分类 (2)前言根据广东电网有限责任公司（以下简称“公司”）品控标准体系建设要求，为规范公司计量用低压电流互感器到货质量抽检标准和要求，指导公司到货抽检工作开展，依据国家和行业相关标准及公司采购技术标准、技术协议，特制定本标准。

本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。

本标准起草单位：广东电网有限责任公司物资品控技术中心。

本标准主要起草人：宋强、林国营、胡嘉、吴娅、郑亚茹、杨楚明、朱振海、卢启付。

本标准自发布之日起实施。

执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。

广东电网有限责任公司计量用低压电流互感器到货抽检标准1适用范围本标准适用于公司系统内采购的计量用低压电流互感器到货质量抽样检测工作。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

标注日期和不标注日期的引用文件，其最新版本适用于本文件，若与最新版本冲突时，以最新版本为准。

电流互感器电力用电流互感器订货技术条件 测量用电流互感器 电力互感器中国南方电网有限责任公司物资缺陷处理业务指 导书中国南方电网有限责任公司计量用低压电流互感器技术规范广东电网有限责任公司抽检不合格差异化处理实施方案（广电物[2014]24号）3工作内容和方法 3.1 抽检原则（1）以同一个厂家、同一个合同、同一时期交货的产品为一个供货批，抽检批在供货批中随机抽取。

（2）抽检样品在抽检批中随机抽取同种型号规格的3只送检，不足3台的全部送检。

3.2 抽样方式（1）计量用低压电流互感器到货抽检采用实验室检测方式，供电局根据物资品控技术中心提供的到货抽检抽样单，在抽检批中随机取样并送至指定检测地点，送样时应附上到货抽检抽样单和送检流程确认单。

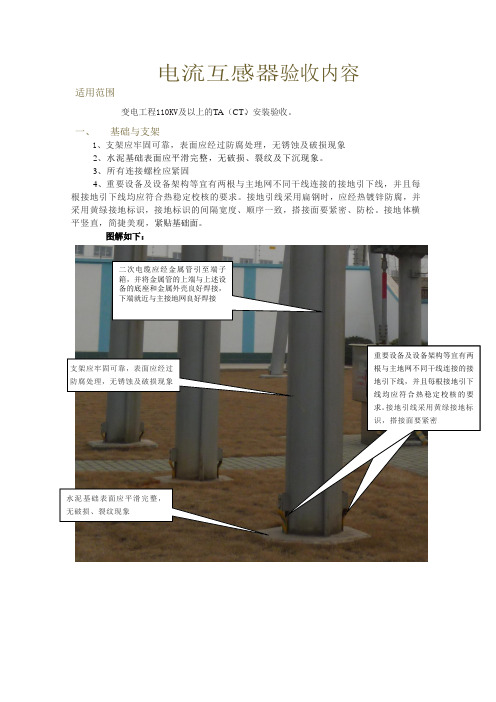

电流互感器验收内容适用范围变电工程110KV及以上的T A（CT）、安装验收。

一、基础与支架1、支架应牢固可靠，表面应经过防腐处理，无锈蚀及破损现象2、水泥基础表面应平滑完整，无破损、裂纹及下沉现象。

3、所有连接螺栓应紧固4、重要设备及设备架构等宜有两根与主地网不同干线连接的接地引下线，并且每根接地引下线均应符合热稳定校核的要求。

接地引线采用扁钢时，应经热镀锌防腐，并采用黄绿接地标识，接地标识的间隔宽度、顺序一致，搭接面要紧密、防松。

接地体横平竖直，简捷美观，紧贴基础面。

图解如下：二次电缆应经金属管引至端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接二、 互感器本体及引线1、互感器应固定牢靠，外表清洁，本体和瓷套完整无损，无锈蚀。

2、设备电气连接表面应平整、清洁无锈蚀，连接可靠且接触良好3、油位指示正常清晰，无渗漏油，绝缘油指标符合规程和产品技术要求。

4、本体与接地网可靠连接，电容式套管末屏、二次备用线圈一端可靠接地。

5、检查极性和变比是否符合铭牌的设计6、油漆应完整，相色应正确7、引线走向自然、美观，弧度适当。

线口向上的线夹应在尾部打滴水孔8、试验项目齐全、合格，记录完整和结论明确9、二次接线盒、铭牌等的朝向一致。

10、金属表面漆层不应有破损和锈蚀11、互感器的二次电缆应经金属管引至端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。

12、电流回路的N 线一点接地，当接地点在室外时，接地点应在室外就地端子箱处，不宜在一次设备的本体端子盒处。

（详见断路器验收内容）13、并列安装的应排列整齐，同一组互感器的极性方向一致。

图解如下：。

广东电网公司验收规范文件咱先说说这文件的开头部分吧，就像是一场大戏的开场锣鼓。

它会把验收的大框架给咱亮出来，告诉你都有哪些个大的板块需要去关注。

比如说，这验收都涵盖哪些工程类型啊，是变电站建设的验收呢，还是线路改造的验收。

这就像你点菜的时候，先知道菜单上有啥大菜分类一样。

再往细里看，里面对于设备的验收那叫一个详细。

每一种设备就像一个个等待检阅的士兵，都有自己的验收标准。

就拿变压器来说吧，那验收规范会告诉你要检查它的外观有没有破损，就像检查一个人有没有擦伤一样；还要看它的各种参数是不是符合要求，这就好比看一个运动员的体能数据是不是达标。

什么绝缘性能啊、绕组电阻啊之类的参数，都得一项一项过，差一点都不行。

然后呢，线路的验收也不简单。

从杆塔基础开始，就像盖房子打地基一样重要。

验收的时候得看看这基础是不是稳固，有没有下沉或者裂缝的情况。

再往上看，杆塔本身的材质、高度、倾斜度都有规定。

那线路的导线和绝缘子更是重点关注对象。

导线得看它的连接是不是牢固，有没有磨损，就像检查一根绳子有没有断股似的；绝缘子呢，要看看它的绝缘性能好不好，要是这绝缘子出问题了，就像一个站岗的士兵打瞌睡了，那可容易出大麻烦。

安全方面的验收在这个文件里也是重中之重。

就像走在路上得看红绿灯一样，在验收过程中，各种安全标识、防护设施都得符合要求。

比如说变电站里那些警示标志，得足够明显，让人一眼就能看到。

还有那些防火、防爆、防雷的设施，都得像好士兵一样坚守岗位，不能有一点马虎。

最后啊，验收文件里还规定了验收的流程。

从开始提交验收申请，到中间的各项检查，再到最后的验收报告，就像一个流程生产线一样，每个环节都得按照规定来。

哪个环节出了岔子，就像流水线上一个零件没安好，整个验收工作可能就得重来。

这广东电网公司的验收规范文件啊，就像是一个严格的管家，把验收的方方面面都管理得井井有条，这样才能保证电网安全可靠地运行呢。

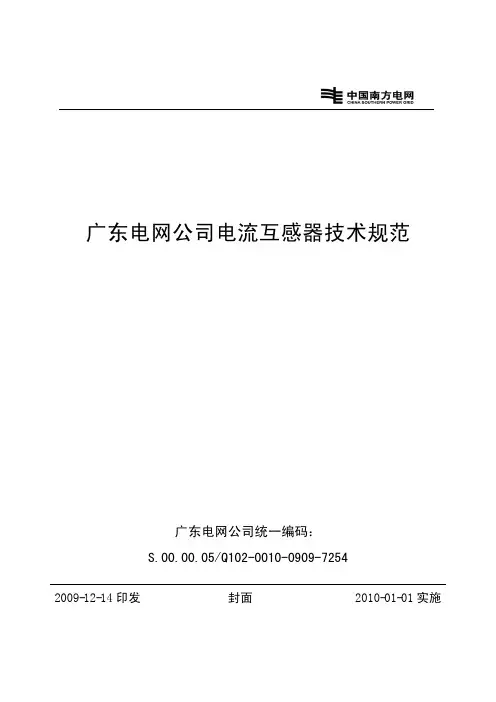

广东电网公司电流互感器技术规范广东电网公司统一编码：S.00.00.05/Q102-0010-0909-72542009-12-14印发封面2010-01-01实施本制度信息制度名称广东电网公司电流互感器技术规范制度编号S.00.00.05/Q102-0010-0909-7254对应文号版次变更概要修编时间状态在用0909版 2009-12-14角色人员编写陈杰华，姚森敬，梁文进，林春耀，欧阳旭东等初审会签审核批准2009-12-14印发制度信息2010-01-01实施S.00.00.05/Q102-0010-0909-7254 广东电网公司电流互感器技术规范目 次前 言 (2)1范围 (3)2规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (4)5 一般要求 (5)6 电流互感器技术要求 (5)7电流互感器设计和结构要求 (16)8 试验要求 (21)9标志、起吊、安装、运输和储存 (24)10技术文件 (26)S.00.00.05/Q102-0010-0909-7254 广东电网公司电流互感器技术规范前 言为规范电流互感器技术标准和要求，指导广东电网公司电流互感器设备建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。

本规范由广东电网公司生产技术部提出、归口管理和负责解释。

本规范起草单位：广东电网公司电力科学研究院。

S.00.00.05/Q102-0010-0909-7254 广东电网公司电流互感器技术规范1范围本标准适用于广东电网公司系统的油浸、气体绝缘、干式电流互感器（不包括GIS和套管电流互感器）。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是不注日期的引用文件，其最新版本适用于本标准。

本技术规范书中没有提到的，必须执行最新版本的行业标准和国家标准, 如果国家标准没有规定的, 必须执行IEC最新版本的要求。

IEC60044.1-2003 互感器 第1部分：电流互感器GB156-2007 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1208-2006 电流互感器GB5273 变压器、高压电器和套管的接线端子GB50150-2006 电气装置安装工程电气设备交接试验标准GB/T2900 电工名词术语GB/T5832.1-2003 气体中微量水分的测定－电解法GB/T8905-1996 六氟化硫电气设备中气体管理和检验导则GB/T11023-1989 高压开关设备六氟化硫气体密封试验导则GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T16847-1997 保护用电流互感器暂态特性技术要求GB/T16927.1-1997 高电压试验技术 第1部分：一般试验要求JB/T5356-2002 电流互感器试验导则DL/T 725-2000 电力用电流互感器订货技术条件DL/T864 标称电压高于1000V的交流架空线路用复合绝缘子使用导则DL/T 866 电流互感器和电压互感器选择及计算导则3 术语和定义GB/T2900.15及GB1208确立的术语和定义适用于本规范。

测量用电流互感器检定规程1 范围本规程适用于额定频率为50（60Hz）的0.001级～1级的测量用电流互感器（以下简称为电流互感器）的首次检定、后续检定和使用中的检验。

2 引用文献本规程引用下列文献：JB/T 5472－1991 仪用电流互感器GB/T 16927.1－1997 高电压试验技术第一部分：一般试验要求使用本规程时，应注意使用上述引用文献的现行有效版本。

3 计量性能要求3.1 基本误差当周围气温为0～40℃，相对湿度小于80%，环境电磁干扰和机械振动可忽略时，测量用电流互感器在额定频率、额定功率因数及二次负荷为额定二次负荷的25%~100%之间的任一数值时，各准确度等级的误差不得超过表1的限值。

为满足特殊使用要求制造的0.2S级和0.5S级电流互感器（额定二次电流5A）以及0.5SS级～0.001SS级电流互感器各准确度等级的误差不得超过表2的限值。

电流互感器的实际误差曲线，不应超过表1或表2所列误差限值连线所形成的折线范围。

表1 测量用电流互感器的误差限值表2 特殊使用要求的电流互感器的误差限值3.2 变差电流互感器在电流上升与电流下降过程中在同样电压百分点误差测量结果之差称为变差，准确度等级0.2级及以上的作标准用的电流互感器，变差不得超过表3规定。

表3作标准用的电流互感器的变差限值3.3 稳定性在检定周期内电流互感器的误差变化不得大于其误差限值的1/3。

4 通用技术要求4.1 外观电流互感器的外观应完好，接线端子标志清晰完整，绝缘表面干燥无放电痕迹。

4.2 绝缘4.2.1 电流互感器的绝缘电阻应符合JB/T 5472第6.7款要求。

4.2.2 电流互感器的工频绝缘耐受电压应符合JB/T 5472第6.8.1款要求。

4.2.3 电流互感器的工频感应耐受电压应符合JB/T 5472第6.8.2款要求。

5 计量器具控制计量器具控制包括首次检定、后续检定和使用中的检验。

5.1 检定条件5.1.1 环境条件5.1.1.1 周围气温10℃～35℃，相对湿度不大于80%。

电流互感器二次安装及验收电流互感器二次安装及验收注意事项前言本事项只作为相关规程、规定、标准作业指导书等的细化和补充，用于指导现场工作，不取代任何原有的规程及要求。

1电流互感器二次接地点及接地线1.1与其它电流互感器二次回路没有电气联系的电流互感器，其二次回路应在开关场一点接地；保护屏内的接地点必须拆除，且各套电流互感器之间不得有连接线（见图1）。

1.2每个电流互感器二次绕组的接地点应分别引出接地线，接至接地铜排（见图1）；不得将各二次绕组的公共端在端子排连接后引出一根接地线（见图2）。

开关场保护室图1：电流互感器正确的接地方式开关场保护室图2：电流互感器错误的接地方式1.3若两个（多个）电流互感器二次回路并联接入保护装置，两个（多个）电流互感器二次应在并接处一点接地（见图3）。

开关场保护室图3：电流互感器二次回路并联接入保护1.4电流互感器二次回路必须保证一点接地，且必须保证运行的电流互感器二次回路不失去接地点。

在电流互感器二次回路变更后必须检查接地点情况，确保接地良好且不能出现两点或多点接地。

1.5电流互感器二次备用绕组，应将其引至开关端子箱（汇控柜），在端子排将三相所有引出线短接后接地。

1.6如电流互感器二次接有小变流器，则电流互感器与小变流器之间必须有接地点（见图4），接地要求同上。

开关场控制室a．正确的接地方式开关场控制室b．正确的接地方式开关场控制室c．错误的接地方式图4：有小变流器的接地方式2电流互感器二次回路直阻测量及10％误差计算2.1新安装的电流互感器或电流互感器二次回路发生变动，必须在开关端子箱（汇控柜）或保护屏（测控屏）测量回路直阻。

2.2若两个（多个）电流互感器二次回路并联接入保护装置的，应在并接处分别测量各电流互感器二次回路直阻。

2.3电流互感器二次回路直阻应使用电桥测量，严禁使用万用表。

各相回路直阻相差应小于10％，否则应认真分析，查找原因。

2.4新发或更换电流互感器后，应检验该电流互感器是否符合10％误差要求。

I C S备案号：Q/C S G 中国南方电网有限责任公司企业标准Q/C S G1209010-2016中国南方电网有限责任公司计量用低压电流互感器技术规范2016-09-01发布2016-09-01实施中国南方电网有限责任公司发布Q/C S G1209010-2016目次前言I 1范围1 2规范性引用文件1 3术语和定义1 4技术要求1 4.1结构要求1 4.2铭牌标识1 4.3额定值2 4.4绝缘要求2 4.5准确度等级和误差要求2 4.6运行变差影响3 5试验3 5.1试验类别3 5.2试验项目3 5.3试验方法4 6寿命要求5Q/C S G1209010-2016前言按照中国南方电网有限责任公司电能计量“标准化、电子化、自动化、智能化”战略要求，依据国家和行业标准，结合公司目前和未来的应用需求，组织编写了中国南方电网有限责任公司计量用低压电流互感器技术规范。

本标准对计量用低压电流互感器外形结构、使用条件、技术要求、绝缘要求和试验项目和方法等做出了规定，是中国南方电网有限责任公司计量用低压电流互感器招标采购、检验验收及质量监督等工作的技术依据。

本标准由中国南方电网有限责任公司市场营销部归口。

本标准起草单位：广东电网公司有限责任电力科学研究院。

本标准主要起草人：宋强、郑龙、石少青、林国营、胡嘉、肖勇、化振谦、林军、张鼎衢。

Q/C S G1209010-2016计量用低压电流互感器技术规范1范围本技术规范适用于中国南方电网有限责任公司范围内额定电压为0.66k V、电能计量专用电流互感器的检测与验收。

本技术规范未作明确规定的内容，必须符合相关的国家和行业标准的要求。

2规范性引用文件下列标准所包含的条文，通过在本标准中的应用而构成本标准的条文。

本标准发布时，所示版本均为有效。

所有标准都会被修订，使用时应探讨使用下列标准最新版本的可能性。

J J G1021-2007电力互感器G B20840.1-2010互感器第1部分：通用技术要求G B20840.2-2014互感器第2部分：电流互感器的补充技术要求D L/T725-2013电力用电流互感器使用技术规范3术语和定义计量用电流互感器：是指为电能计量仪表等提供电流的专用电流互感器。
