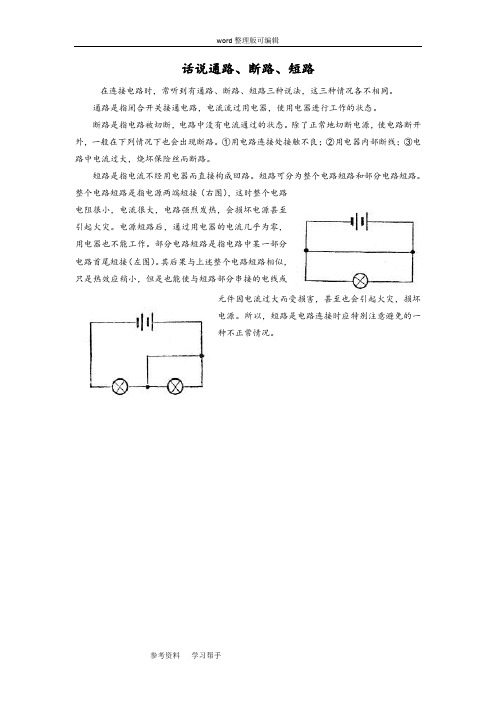

参考资料 学习帮手 话说通路、断路、短路
在连接电路时，常听到有通路、断路、短路三种说法，这三种情况各不相同。
通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。
断路是指电路被切断，电路中没有电流通过的状态。
除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。
①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。
短路是指电流不经用电器而直接构成回路。
短路可分为整个电路短路和部分电路短路。
整个电路短路是指电源两端短接（右图），这时整个电路
电阻很小，电流很大，电路强烈发热，会损坏电源甚至
引起火灾。
电源短路后，通过用电器的电流几乎为零，
用电器也不能工作。
部分电路短路是指电路中某一部分
电路首尾短接（左图）。
其后果与上述整个电路短路相似，
只是热效应稍小，但是也能使与短路部分串接的电线或
元件因电流过大而受损害，甚至也会引起火灾，损坏
电源。
所以，短路是电路连接时应特别注意避免的一
种不正常情况。
九年级开路和短路知识点在电路学中，了解电流路径的开路和短路的概念是非常重要的。
本文将介绍九年级学生需要了解的开路和短路知识点，以便更好地理解电路的工作原理。
1. 开路开路是指电路中的一个部分或者整个电路中没有连通的路径，电流无法通过这些部分流动。
开路会导致电路无法工作，电流无法到达目标设备或负载。
在开路的情况下，电路中的电压会出现异常，可能会导致电压过高而烧毁元件。
2. 开路的原因开路可能由以下原因造成：- 断开的导线或连接点：如果电路中的导线或连接点断开，电流就无法流动。
- 开关处于关闭状态：如果开关处于关闭状态，电流无法通过开关流动。
- 损坏的元件：如果电路中的元件损坏，电流就无法通过该元件。
3. 如何检测和修复开路要检测和修复开路，可以采取以下步骤：- 检查导线和连接点：仔细检查电路中的导线和连接点，确保它们没有断开。
- 检查开关状态：确认开关处于打开状态，以便电流可以通过。
- 替换损坏的元件：如果发现电路中某个元件损坏，需要将其替换为一个新的正常工作的元件。
4. 短路短路是指电路中两个本不应该相连的点之间出现了低阻抗的连接，电流会选择这条低阻抗路径而忽略其他部分。
短路会导致电流过大，可能引发火灾或电路过载。
5. 短路的原因短路可能由以下原因造成：- 连接错误：在布线时，如果将不同电压或信号的导线相连，就会导致短路。
- 元件故障：某些施工错误或元件故障可能导致短路现象。
6. 如何检测和修复短路要检测和修复短路，可以采取以下步骤：- 检查线路连接：仔细检查电路的布线，确认不同电压线路之间没有错误的连接。
- 使用测试工具：使用万用表或电路测试仪等工具，检测电路中的短路点。
- 断电检修：如果发现短路，需要将电路断电，并修复导致短路的原因。
7. 安全注意事项在操作电路时，一定要注意以下安全事项：- 断电操作：在检修电路或更换元件时，务必先将电路断电，防止电击事故。
- 佩戴安全设备：当接触高压电路时，应佩戴绝缘手套或穿戴绝缘衣物应对可能的电击风险。
初中电路短路与断路教案教学目标：1. 让学生理解短路和断路的概念及其原因。
2. 培养学生运用欧姆定律分析电路问题的能力。
3. 培养学生通过实验观察和分析电路现象的能力。
教学重点：1. 短路和断路的定义及其原因。
2. 欧姆定律在分析电路问题中的应用。
教学难点：1. 短路和断路现象的判断。
2. 运用欧姆定律分析电路问题的方法。
教学准备：1. 实验室用电路器材（电源、导线、灯泡、电流表、电压表等）。
2. 教学PPT。
教学过程：一、导入（5分钟）1. 利用PPT展示短路和断路现象的图片，引导学生关注电路中的异常现象。
2. 提问：同学们，你们知道图片中的电路现象是什么吗？它们有什么危害？二、自主学习（10分钟）1. 让学生阅读教材，了解短路和断路的定义及其原因。
2. 学生分享学习心得，教师点评并总结。
三、课堂讲解（15分钟）1. 讲解短路的定义：导线不经过用电器直接把电源两极连接起来。
2. 讲解断路的定义：电路中某处断开，导致电流无法流通。
3. 讲解短路和断路的原因：短路是因为导线直接连接电源两极或用电器两端；断路是因为电路中某处断开，如灯泡损坏、导线断裂等。
4. 讲解欧姆定律在分析电路问题中的应用：通过测量电流、电压，运用欧姆定律分析电路状态。
四、实验演示（15分钟）1. 教师演示电路实验，让学生观察短路和断路现象。
2. 学生跟随教师一起进行实验，观察并记录实验现象。
3. 学生分享实验心得，教师点评并总结。
五、课堂练习（10分钟）1. 让学生运用欧姆定律分析电路问题，判断短路和断路现象。
2. 学生完成练习题，教师点评并讲解答案。
六、课堂小结（5分钟）1. 教师引导学生回顾本节课所学内容，总结短路和断路的定义、原因及判断方法。
2. 强调电路安全知识，提醒学生在生活中注意电路安全。
教学反思：本节课通过讲解、实验和练习，让学生掌握了短路和断路的概念及其原因，学会了运用欧姆定律分析电路问题。
在教学中，要注意引导学生关注电路现象，培养学生的观察能力和分析能力。
九年级开路和短路知识点九年级学习物理时，我们会学习到一些关于电路的基础知识，其中包括开路和短路的概念。
本文将为大家详细介绍九年级学习中的开路和短路知识点。
一、开路开路是指电路中的路径中断或者电源未接通的状态。
在电路中，开路会导致电流无法流动，电器无法工作。
通常情况下，如果在电路中某个部分存在开路，那么整个电路都无法正常运行。
开路的特点和表现有以下几个方面：1. 电流为零：由于开路中断了电流的通路，所以在开路的地方，电流会变为零。
2. 灯泡不亮：在开路的情况下，如果有灯泡连接在开路的位置上，那么灯泡将无法亮起。
3. 开关无效：如果在开路的情况下使用开关，无论打开或关闭开关，都不会对电路产生任何作用，电流依旧为零。
二、短路短路是指电路中导体之间产生无限大的电流，通常是由于电线短路引起的。
在短路状态下，电流会在导体间产生异常的高速流动，可能导致电线过热甚至发生火灾等危险情况。
短路的特点和表现有以下几个方面：1. 电流过大：由于短路产生了无限大的电流，所以在短路的地方，电流会变得异常巨大。
2. 引发火灾：短路情况下，电流超过了电线本身的承载能力，会使电线过热甚至发生火灾，对生命和财产安全造成严重威胁。
3. 保险丝熔断：为了防止电路中出现短路引发火灾等安全问题，通常会在电路中设置保险丝，当短路发生时，保险丝会熔断，切断电路，保护电器和使用者的安全。
三、开路和短路的区别开路与短路是电路中两种不同的状态，它们之间有着明显的区别：1. 电流状态不同：在开路状态下，电流为零，电路中没有电子流动；而在短路状态下，电流超过正常范围，电子会快速流动。
2. 安全性不同：开路状态下，电流无法流动，对使用者相对安全；而短路状态下，电流异常巨大，可能引发火灾等安全问题。
3. 电路运行状态不同：开路状态下，电路无法正常工作，各个电器设备无法运行；而短路状态下，电流过大会对电器设备造成损害，甚至无法正常使用。
总结：九年级学习物理中的开路和短路知识点，通过阐述开路和短路的定义、特点和表现，我们可以更加清楚地了解两者之间的区别。
九年级短路定义知识点短路是指电路中电流绕过预期路径而流向其他路径的现象。
当电路中的电阻值较小或电源电压较高时，可能会导致电流过大，从而引发短路。
短路主要有以下两种类型：1. 直接短路：直接短路是指电路中正负极之间出现连通，导致电流直接沿着这个短路路径流动。
这种情况常见于两个导线之间发生短路，通常是由于电线或电路板的损坏导致的。
2. 隐性短路：隐性短路是指电路中的元件之间出现一条非预期的电流路径。
这种情况通常发生在两个不同元件之间的导线或触点之间，如电容器、二极管等。
隐性短路常常是由元件本身的损坏、接线错误或错误的元件选用引起的。
短路可能对电路产生以下影响：1. 过热和火灾风险：短路会导致电流突然增大，使电路中的电阻发热，甚至超过了元件自身的承受能力，引发火灾等危险。
2. 损坏元件：电流过大可能会导致电路中的元件损坏，例如烧毁电阻、熔断保险丝等。
3. 功能失效：短路会导致电路中的元件失去正常的工作环境，使电路无法正常运行。
为了避免短路引起的问题，我们可以采取以下措施：1. 使用合适的元件：在设计和选择元件时，需要确保所选用的元件能承受电路中的电流，并符合设计要求。
2. 良好的接线：正确连接电路中的元件，避免接线错误，减少导线之间的接触不良。
3. 做好绝缘工作：为了防止不必要的短路，需要在元件之间或与外界金属接触的地方使用正确的绝缘材料。
4. 注意电路布线：合理规划电路的布线，避免导线之间过于接近或发生交叉，以减少短路的风险。
总结起来，短路是电路中的一种不良现象，它可能引发过热、火灾、损坏元件以及电路功能失效等问题。
通过选择合适的元件、良好的接线、绝缘工作和合理的电路布线，可以有效地预防短路的发生，保障电路的正常运行和使用安全。
对于九年级学生来说，掌握基本的短路定义和预防措施是十分重要的基础知识点。
电路图被短接短路xx年xx月xx日•介绍•短接的类型•短路的类型•电路图被短接和短路的识别目•电路图被短接和短路的防止•结论录01介绍电路的稳定运行是电力系统正常运行的基础，因此，预防和解决电路短路、短接问题对于保障电力系统的稳定运行具有重要的意义。
保障电力系统的稳定运行电路的短路、短接会对电路设备造成很大的损害，严重时可能导致火灾等安全事故。
因此，电路图被短接短路问题的研究和解决对于维护设备安全也具有重要意义。
维护设备安全主题的重要性短接指电路中两个或多个导线由于某种原因相接触，导致电流不经过负载而直接流动，形成短路。
短路指电路中电流不经过负载而直接流动，导致电路中的电流过大，引起电路设备的损坏或火灾等安全事故。
短接和短路的定义1短接和短路的影响23电路的短接和短路都会导致电路中的电流异常增大，使电路设备过载而损坏。
电路设备损坏电路的短接和短路会导致电力系统的稳定性受到严重影响，从而影响整个电力系统的正常运行。
电力系统的稳定性受到影响电路的短接和短路可能会导致电路过热，甚至引起火灾等安全事故。
安全事故风险增加02短接的类型电源短接是指将电路中的电源正负极直接用导线连接起来。
电源短接定义由于电源短接会瞬间产生大量的电流，导致电路中的电器设备无法承受而损坏，甚至可能引发火灾等安全事故。
特点电源短接常被用于测试电路故障或特殊情况下设备的性能表现。
应用场景特点接地短接可以泄放电路中的静电荷，防止静电积累对电路造成干扰和损坏，同时也可以为电路提供稳定的参考电位。
定义接地短接是指将电路中的某一点与大地直接连接起来。
应用场景接地短接常被用于电子设备、通信设备和电力设备等领域的电路中。
接地短接相间短接是指将电路中不同相位的电源直接连接起来。
定义相间短接可能导致电路中的零线或地线电流过大，从而引发电器设备损坏、火灾等安全事故。
特点相间短接常出现在电源电路、电机控制电路等领域。
应用场景相间短接03应用场景负载短接常出现在电源电路、电机控制电路等领域，但通常需要避免。
如何快速解决初中科学教学中电学短路和断路问题发布时间：2021-06-25T12:24:18.527Z 来源：《中国教工》2021年第7期作者：张家伟[导读] 新课改背景下，激发学生科学探究的能力，培养其自主学习的学习习惯以及科学精神成为了很多教师都在重点探索的工作。
张家伟浙江省嵊州市谷来镇中学 312472摘要：新课改背景下，激发学生科学探究的能力，培养其自主学习的学习习惯以及科学精神成为了很多教师都在重点探索的工作。
尤其是对于科学学科的任教师来说，在教学过程中尤其应当发挥学科优势，结合教学内容培养学生的科学精神。
在此背景下，本文将以短路和断路的知识为例，探究如何快速解决初中科学教学中电学短路和断路的相关问题。
关键词：初中科学；电学；短路和断路；问题；解决前言：对于很多初中阶段的学生来说，学习科学学科一直是比较具有难度的事情，科学学科中包含的内容比较复杂，物理、地理以及化学等多方面的知识都囊括其中，这种复杂多变的内容也会给学生带来一定程度的学习压力。
尤其是在探究很多物理问题时，学生会感受到明显吃力，这也要求教师应当采取恰当的教学方法，解决这些难题。
一、开展小组合作，做好课前预习经过长期的教学实践，笔者发现，初中大多数学生在学习短路和断路的相关问题时普遍会感觉到较大的难度，为了配合学生的理解能力，很多时候教师必须牺牲教学节奏。
原本一节课就能讲完的知识，只好拆分为两节课，甚至占用课下时间，帮助学生全面掌握。
这种情况会在很大程度上影响教学效率，耽误教师原本准备好的教学节奏，所以为了保证课堂教学的整体质量，教师可以根据本节课的内容引导学生尝试小组合作共同预习，先将本节课比较简单的内容通过自主学习的方式消化掉。
例如：在没有引导学生预习之前，学生仅仅是了解短路和断路的基本概念就需要花费大量的时间。
然而，从教学难度来看，这种概念性的知识只需要学生发挥一些理解力，花费较少的时间进行简单掌握即可。
所以教师可以把这部分知识摘取出来，放到预习任务里，引导学生以小组为单位自主预习。
九年级上册电学短路知识点电学是物理学的一个重要分支，短路是电路中常见的一种现象。
了解电学短路知识，对于学习和理解电路的运作原理具有重要意义。
本文将介绍九年级上册电学短路的基本知识点。
1. 电学基础知识回顾在深入了解电学短路之前，我们先回顾一些电学的基础知识。
1.1 电流电流是电荷在导体中的流动，通常用字母"I"表示，单位是安培（A）。
电流的方向是从正电荷流向负电荷。
1.2 电压电压是电势差的一种表现形式，通常用字母"U"表示，单位是伏特（V）。
电压代表了电荷在电路中移动的能力。
1.3 电阻电阻是电流受阻的程度，通常用字母"R"表示，单位是欧姆（Ω）。
电阻越大，通过它的电流越小。
2. 什么是短路？短路是指电路中两个电极（节点）直接接触而绕过了原本的电阻。
这样一来，电流将按最短路径流过，导致电路中出现异常现象。
3. 短路的原因短路通常有以下两种原因：3.1 意外短路意外短路是指由于电路部件的损坏或其他外部因素导致电路中出现短路现象。
比如电线被损坏导致两根线直接接触。
3.2 故意短路故意短路是一种会在实验或者特定情况下人为创造的现象。
通过故意将电路中的两个电极直接接触，来观察短路现象对电路的影响。
4. 短路的危害短路会导致电路中电流增大，可能引起以下问题：4.1 烧毁电路元件电流过大会导致电路中的电线、电路板等元件过热，并可能烧毁。
4.2 引发火灾如果电流过大，电线等导体可能会过热到点燃周围的材料，从而引发火灾。
4.3 危及人身安全大电流通过人体可能导致触电，对人身造成伤害甚至危及生命。
5. 如何避免短路为了避免电路出现短路，我们可以采取以下措施：5.1 使用绝缘材料在电路设计中，我们应该使用绝缘材料，如塑料、橡胶等，来隔离导体，防止短路现象的发生。
5.2 定期检查电线和电路定期检查电线和电路的状态，特别是一些老旧设备或易受损的部位，发现问题及时修复或更换。
