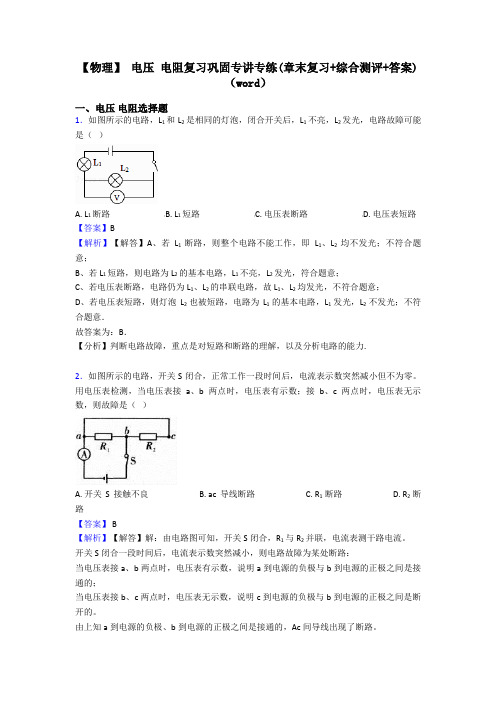

【物理】电压电阻复习巩固专讲专练(章末复习+综合测评+答案)（word）一、电压电阻选择题1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（）A. L1断路B. L1短路C. 电压表断路D. 电压表短路【答案】B【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意；B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意；C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意；D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意．故答案为：B．【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。
开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。
由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。
故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．5．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

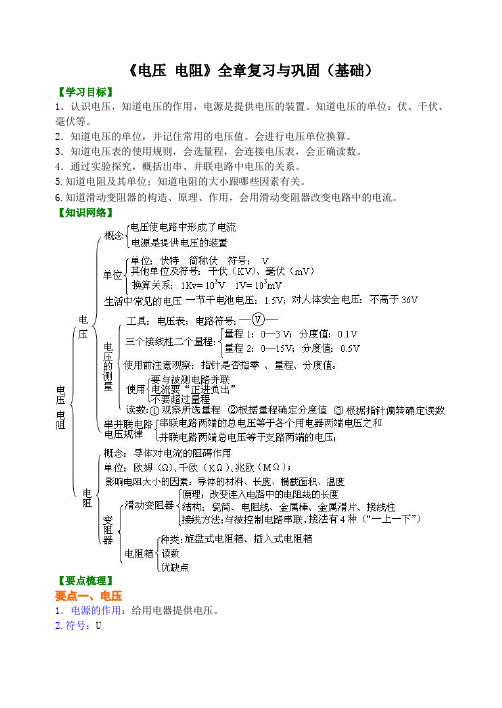

《电压电阻》全章复习与巩固（基础）【学习目标】1．认识电压，知道电压的作用，电源是提供电压的装置。
知道电压的单位：伏、千伏、毫伏等。
2．知道电压的单位，并记住常用的电压值。
会进行电压单位换算。
3．知道电压表的使用规则，会选量程，会连接电压表，会正确读数。
4．通过实验探究，概括出串、并联电路中电压的关系。
5.知道电阻及其单位；知道电阻的大小跟哪些因素有关。
6.知道滑动变阻器的构造、原理、作用，会用滑动变阻器改变电路中的电流。
【知识网络】【要点梳理】要点一、电压1．电源的作用：给用电器提供电压。
2.符号：U3.单位：伏特，简称伏，符号是“V ”。
4.其它常用单位：千伏，“kV ”；毫伏，“mV ”；微伏，“V ”。
5.单位换算：要点诠释：1.电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
2.不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V ；家庭电路的电压是220V ；对人体安全的电压是不高于36V 。
要点二、电压表1.电压表：测量电压的仪表。
2.电路符号：3.电压表的使用：（1）电压表要并联在被测电路两端；（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出 ；（3）被测电压不要超过电压表的量程。
要点诠释：1.因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
2.不知道被测电压的情况下，如果判定被测电压不会超出15V ，可以先选用最大测量值为15V 的量程。
如果测得的电压不超过3V ，为提高读数的准确性，可以改用最大测量值为3V 的量程。
要点三、串、并联电路中电压规律：1.串联电路电压规律：串联电路两端的总电压等于各串联导体两端电压之和，即U 总=U I +U 2+……+U n 。
1. 关于电压，下列说法正确的是（）A.对人体安全的电压是36VB.电压的作用就是使电路中产生电荷C.电路中有电压就一定能产生电流D.电压是使自由电荷发生定向移动形成电流的原因2.学习电压表后,想用电压表测灯L2两端的电压，组内设计的电路图如下，正确的是（）3.某同学将两节新干电池接在如图15所示的电路中，并用电压表测开关两端的电压；当开关断开时，电压表示数为_______V；当开关闭合时，电压表示数为______ V4.如图16，将连在电压表上的铜片和锌片插入烧杯的盐水中，就制成了一个电池，观察电压表指针的偏转以及接线情况可知，该电池的电压是_____V，_______片是它的正极.5.如图17甲所示电路，电源电压为6V. 当开关S闭合时，电压表的读数如图17乙所示，则L1两端的电压为______V，L2两端的电压为_______V.6.根据如图甲所示的实物图，在图乙的虚线框中画出对应的电路图.如图所示：7.如图18所示，已知电源电压为10V，电压表V1、V2测得的电压是8V和6V，则电阻R2两端的电压是（）A. 4VB. 6VC. 8VD. 不能确定8.（2018·长春模拟）如图19所示，当开关S1断开，S2接通时，电压表读数为4.5V;当开关S1接通，S2断开时，电压表的示数为2.1V. 那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A. 2.1V 4.5V B. 2.4V 2.1V C. 4.5V 6.6V D. 4.5V 2.1V9.（2019·吉林）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙. 下列判断正确的是（）A. U甲=U乙B. U甲＜U乙C. U甲＞U乙D. 无法确定10.（2019 ·四川）如图21（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图21（b）所示，则电阻R1和R2两端的电压分别为（）A．8V2V B．10V2V C．2V8V D．2V10V11.用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是（）A.当导体两端电压和通过导体的电流为零时，导体的电阻为零B.当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C.电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D.电阻是导体本身的一种性质，与电压和电流无关12.导体甲、乙、丙分别连接成三个电装置，如图22所示.三个导体均由相同的材质组成，导体甲的长度为Lcm，横截面积为Acm2；导体乙的长度为2Lcm，横截面积为Acm2；导体丙的长度为Lcm，横截面积为2Acm2．若电路中连线及安培计的电阻、电池内电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为（）A.I甲＞I乙＞I丙B.I乙＞I甲＞I丙C.I丙＞I甲＞I乙D.I丙＞I乙＞I甲13.（2019·新疆自治区）芯片是指含有集成电路的硅片，制造芯片的主要材料是（）A．导体B．半导体C．绝缘体D．超导体14.（2019·黑龙江）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图23所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证. 实验中使用4根电阻丝，其规格、材料如表所示.（1）实验中通过观察_________ 来比较电阻的大小，此过程用到的研究方法是__________.（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是____________________________________________________________________________________________________.（3）分别将_______（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大.15.如图24表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，（1）电阻值变大的是_______；（2）电阻值变小的是_______；（3）电阻值不变的是_______.（填编号）16.如图25所示，电源电压不变，开关闭合后灯泡发光，但利用滑动变阻器不能改变灯泡亮度的是（）17.如图26所示，在保证安全的情况下，能用滑动变阻器调节小灯泡由亮到灭的是（）18.（2018·沈阳）如图28所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动. 若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”“a和c”或“b和c”）接线柱接入电路. 关于电位器上电阻丝的材料，应该选用____________（选填“铜丝”或“镍铬合金丝”）.19.如图29，要求：L1与L2并联，电流表测量L1的电流，滑动变阻器控制通过L2的电流，并且滑片向左移L2变暗，S是总开关. 请用笔画线代替导线，把它们连接起来.参考答案1、D2、D3、3 04、0.3 铜5、1.5 4.56、7、A 8、B 9、A 10、A 11、D 12、C 13、B 14、电流表示数转换法导体的材料、横截面积相同时，长度越长，电阻越大BC 15、乙丁甲、丙16、D 17、B 18、b和c 镍铬合金丝19、。
电压电阻单元复习练习(Word版含答案)一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。
金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。
选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。
要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。
要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。
为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。
你认为小刚的方案是否可行？请加以解释？______。
【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。
[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。
[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。
【巩固练习】1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线2.LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。
二极管由下列哪种材料制成（）A、陶瓷材料B、金属材料C、半导体材料D、超导材料3. 关于电流、电压和电阻，下面说法错误的是（）A．一段电路中有电流，其两端就一定有电压 B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻不为零 D．电路中的电流变大，电阻不一定变小4.如图所示，长度、横截面积不同的铁棒A和B连接在一起接入电路中，则下列说法中正确的是（）A．A段电阻大，电流小 B．B段电阻大，电流大C．A段电阻大，电流与B相等 D．B段电阻大，电流与A段相等5. 节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（）A．把34个彩灯串起来接人电路 B．把34个彩灯并起来接人电路C．把35个彩灯串起来接人电路 D．把35个彩灯并起来接人电路6.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是( )7.所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A. 电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端9. 将学校实验室常用的电压表接入电路时，应先用量程试触，若电压表示数小于时，再改用电压表的量程。
人教版九年级上册物理电压电阻单元复习练习(Word版含答案)一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做________法。
（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。
电压电阻知识点总结复习及练习测试题一、电压电阻选择题1．如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（）A. L1断路B. L1短路C. L2断路D. L2短路【答案】 D【解析】【解答】解：由电路图可知，灯泡L1与灯泡L2串联，电压表测L1两端的电压，电流表测电路中的电流。
由电流表的示数变大可知，电路是通路，且电路的总电阻变小，则电路故障应为短路，AC 不符合题意；由电压表的示数变大可知，L1不能短路，短路的为L2， B不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据电流表示数变大判断出电路工作为短路且电路的总电阻变小，根据电压表示数判断短路的位置.2．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．3．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。
第十六章《电压电阻》单元基础巩固与培优必刷达标卷（考试时间：80分钟试卷满分：100分）一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
比较通过它们的电流的大小，有（ ）A．AB段电阻大，电流小B．BC段电阻大，电流大C．AB段电阻大，电流与BC段相等D．BC段电阻大，电流与AB段相等2．如图所示，开关闭合后，其中能用电压表测出灯1L两端电压的是A．B．C．D．3．如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）A．L1短路B．L1断路C．L2短路D．L2断路4．如图，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向左移动时，下列分析正确的是（）A．R1与R2串联B．电压表示数变大C．电流表A1示数变小D．电流表A2示数变大5．如图所示是一种自动测定油箱内油面高度的装置。
R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（ ）A．R1和R2是并联的B．油量表是电流表改装而成的C．油位越高，通过R2的电流越小D．油位越低，R2接入电路的电阻越小6．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）A．9V B．10V C．11V D．12V7．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（ ）A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压B．只闭合开关S1和S2时，电压表示数为零C．只闭合开关S1和S3时，电压表示数为电源电压D．同时闭合开关S2和S3时，电路将发生短路二：填空题（本题有7小题，每空1分，共21分）8．学习了电阻的知识后，晓强连接了如图所示的电路，其中导线a的一端固定连接在铅笔芯上，闭合开关，当导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，分析实验现象，说明铅笔芯是（选填“导体”或“绝缘体”），实验过程中灯泡亮度发生变化，说明通过灯丝的大小发生了改变。

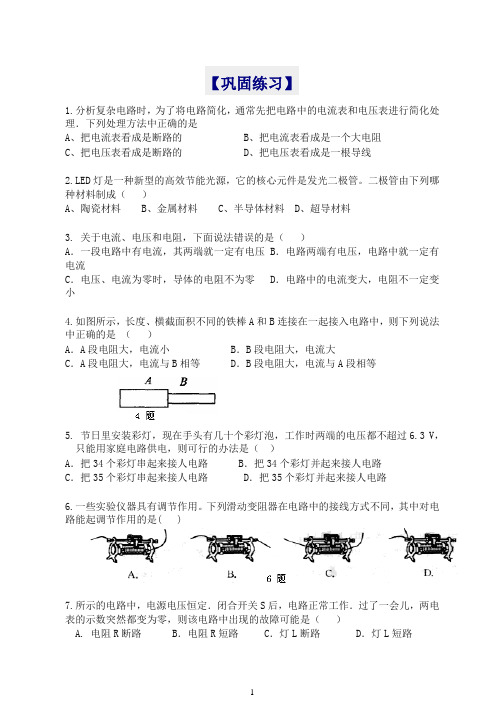

《电压电阻》全章复习与巩固巩固练习【基础练习】1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线2.高效节能的LED灯，其核心元件发光二极管的主要材料是（）A．陶瓷 B．超导体 C．半导体 D．橡胶3.关于电流、电压和电阻，下面说法错误的是（）A．一段电路中有电流，其两端就一定有电压 B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻不为零 D．电路中的电流变大，电阻不一定变小4.如图所示，长度、横截面积不同的铁棒A和B连接在一起接入电路中，则下列说法中正确的是（）A．A段电阻大，电流小 B．B段电阻大，电流大C．A段电阻大，电流与B相等 D．B段电阻大，电流与A段相等5.节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（）A．把34个彩灯串起来接入电路 B．把34个彩灯并起来接入电路C．把35个彩灯串起来接入电路 D．把35个彩灯并起来接入电路6.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是( ) 7.所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A. 电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端9. 将学校实验室常用的电压表接入电路时，应先用量程试触，若电压表示数小于时，再改用电压表的量程。
2020人教版九年级物理中考电压电阻专题复习巩固题一、单选题1.下列几种估测中比较符合实际的是（）A. 一个成人的步行速度约是15km/hB. 手机电池的电压约1.5VC. 一个中学生的体重约是50ND. 家用电热水壶的功率约是800W2.如果在粗细相同中的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线，最好选用（）A. 铜丝B. 铁丝C. 镍铬合金丝D. 三种材料都一样3.能源、信息和材料是现代社会发展的三大支柱，下列说法中不正确的是（）A. 磁卡和VCD光碟都采用了磁性材料B. 光纤通信是利用激光在光导纤维中传播C. LED灯采用的是半导体材料D. 超导材料可用来做电动机的线圈4.某同学在“探究串联电路电压特点”的实验中按照要求进行了操作，记录的数据如下表，分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合，同学们对这一实验探究有以下观点，其中不正确的是（）A. 换实验器材，重新实验B. 该结论不能用实验来验证C. 分析不吻合的原因D. 查阅资料，了解原因5.如图所示，电路的○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是( )A. a、b、c为用电器，d是电流表B. a、c、d为用电器，b是电流表C. b、c、d为用电器，a是电流表D. a、b、d为用电器，c是电流表6.如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（）A. 电能表的单位是千瓦时B. 三孔插座是为了防止用电器外壳带电发生触电事故C. 若在导线a和b之间接一个灯泡L1，则它和L是并联D. 根据测试结果，应该是m与j之间断路二、填空题7.对人体的安全电压是________V；1度电＝________J。
8.一个导体两端加4V电压时，通过它的电流为0.8A，该导体的电阻是________Ω；当把它两端电压变为8V 时，通过它的电流为________A．若电压为0V，它的电阻为________Ω．9.某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路。
【巩固练习】1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线2.（2015•广西中考）高效节能的LED灯，其核心元件发光二极管的主要材料是（）A．陶瓷 B．超导体 C．半导体 D．橡胶3.关于电流、电压和电阻，下面说法错误的是（）A．一段电路中有电流，其两端就一定有电压 B．电路两端有电压，电路中就一定有电流C．电压、电流为零时，导体的电阻不为零 D．电路中的电流变大，电阻不一定变小4.如图所示，长度、横截面积不同的铁棒A和B连接在一起接入电路中，则下列说法中正确的是（）A．A段电阻大，电流小 B．B段电阻大，电流大C．A段电阻大，电流与B相等 D．B段电阻大，电流与A段相等5.节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（）A．把34个彩灯串起来接入电路 B．把34个彩灯并起来接入电路C．把35个彩灯串起来接入电路 D．把35个彩灯并起来接入电路6.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是( )7.所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A. 电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端9. 将学校实验室常用的电压表接入电路时，应先用量程试触，若电压表示数小于时，再改用电压表的量程。
测量电压时，如果发现表的指针左偏，原因是。
10.（2015•永州中考）如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到（选填“a”或“b”）端；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为 A。
11.我国家庭电路的供电电压是_______V；对人体安全的电压________V12.在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为______V，灯泡L1的电压如图乙所示，则灯L1的电压为_____V，灯L2的电压为_____V。
13.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V，________片是它的正极。
14. 通常情况下，干燥的木板是________，但是在潮湿的天气里，木板也会成为_________。
这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。
15.如图所示，甲、乙是电流表或电压表。
当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。
16.如图所示，把M、N跟废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数________，这表明：温度升高，钨丝的电阻。
（填“变大”“变小”或“不变”）17.如图所示，电压表的示数是 V ，旋盘式电阻箱的阻值是 Ω，拔塞式电阻箱的阻值是 Ω。
18.水果含有果酸。
如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。
某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：（1）画出这个实验的电路图；（2）分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 越大，水果电池的电压越大；并且水果电池的电压还与 有关；（3）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 不变；（4）关于影响水果电池电压大小的因素，你还可以研究的问题是 。
(写出一个)19.（2015•普陀区一模）在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于 状态；在图（a ）所示电路中，闭合电键前，滑片应移到变阻器的 （选填“左”或“右”）端，试接触后发现电流表的表盘如图（b ）所示，发生这一现象的原因是 。
经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b ）所示，此时电路中电流为 安。
铁——锌 铁——铜 铜——锌 苹果 0.55伏 0.60伏 0.95伏梨 0.40伏 0.50伏 0.90伏菠萝 0.50伏 0.55伏 1.00伏橙 0.70伏 0.78伏 1.05伏20.小刚和小丽用下图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。
(1)请用笔画线代替导线，连接实验电路。
要求：L1和L2串联，电压表测量两灯串联后的总电压。
(2)小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是________________。
(3)他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。
小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是____________；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是______________________________。
(4)他们排除故障后继续实验，得出了下表所示的一组数据。
为了得出串联电路电压关系的普遍规律，他们还应当_________________________。
L1两端电压/V L2两端电压/V 串联总电压/V1.4 3.1 4.5【答案与解析】1.【答案】C【解析】在分析电路时，因为电流表的电阻很小，所以可以看做是导线；电压表的电阻很大，可以看做是断路。
2.【答案】C【解析】制作二极管的材料是半导体材料，常用的有：硅、锗等材料。
故选C。
3.【答案】B【解析】电压形成电流的原因，一段电路有电流，则两端就一定有电压，故A选项说法正确；电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故B选项不正确；导体的电阻与导体两端的电压、电流无关，故C选项说法正确；电阻是导体本身的一种性质，不会随着电流的变化而变化故D选项正确。
4.【答案】D【解析】A、B相比，长度和材料都相同，但是B的横截面积比A小，故铁棒B的电阻比A大，由于两导体相串联，通过它们的电流相等。
5.【答案】C【解析】小灯泡工作是两端的电压不超过6.3V，家庭电路中电压是220V。
如果小灯泡直接接到家庭电路中，小灯泡两端的电压太大会烧坏小灯泡，所以应该把小灯泡串联起来，相同规格的灯泡串联其两端电压相同，所以串联的个数220356.3VnV=≈个。
6.【答案】A【解析】要使滑动变阻器能对电路起调节作用，就必须将滑动变阻器按照“一上一下”的接线方法接入电路，所以A正确。
7.【答案】C【解析】闭合开关后，灯泡L和电阻R串联，由题意“两电表的示数突然都变为零”可知，电路出现了断路，若电阻R断路，则电流示数为0，而电压表与灯泡L串联接到电源两极，电压表的示数接近电源电压；若灯泡L断路，则电流表和电压表的示数都变为0，由此可见，选项C正确。
8.【答案】A【解析】滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，是下面被连接的接线柱与滑片P 之间的部分。
由图可知，左边的变阻器接入电路的电阻线是滑片左边那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大。
9.【答案】0～15V；3V；0～3V；电压表的正负接线柱接反10.【答案】b；0.3【解析】闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中的电阻最大；电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，故通过灯L的电流为0.3A。
11.【答案】220V；不高于36【解析】强调的是对人体的安全应该不高于36V。
12.【答案】2.5；1.2；1.313.【答案】0.3；铜【解析】电压表的量程是0～3V，读数是0.3V；电压表使用时要注意“正进负出”根据电压表的接线柱可以判断铜是正极。
14.【答案】绝缘体；导体；界限；转化【解析】通常情况下干燥的木材是绝缘体，但是导体和绝缘体之间没有一定的界限，在一定条件下，绝缘体会转化成导体。
15.【答案】电压表；电流表16.【答案】减小；变大【解析】金属导体的电阻随着温度的增加而增大。
17.【答案】5；35；618.【答案】（1）①；（2）金属活动性的差异；水果的种类；（3）极板间的距离；（4）水果电池的电压与极板间的距离是否有关19.【答案】断开；右；电流表正负接线柱接反了；0.4【解析】连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；由图知，电流表指针向左偏转，原因是正负接线柱接反了；由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A。
20.【答案】(1)如图所示；(2)先选用0～15V量程试测，如果示数小于3V，再改用0～3V量程测量；(3)断路；用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L1)，如果L2发光，则L2正常；若L2不发光，则L2短路；(4)换用不同规格的器材(灯泡、电源)或加滑动变阻器，多次测量【解析】(1)在连接实物图时，因两灯串联，可先将电源、开关、灯L1和L2逐个顺次连接起来，然后将电压表并在两灯的两端；(2)在选择电表的量程时，要用“试触法”，先用大量程试触，如果指针偏转较小，再选用小量程；(3)用电压表检测L1两端电压，示数为电源电压，说明L1中没有电流通过，故L1断路；要判断L2是短路还是正常，可用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L1)，如果L2发光，则L2正常；若L2不发光，则L2短路；(4)实验中，仅用一次实验数据得到的结论具有偶然性，因此要得到正确的结论，需要换用不同规格的器材(灯泡、电源)或加滑动变阻器，通过多次测量来归纳总结。
