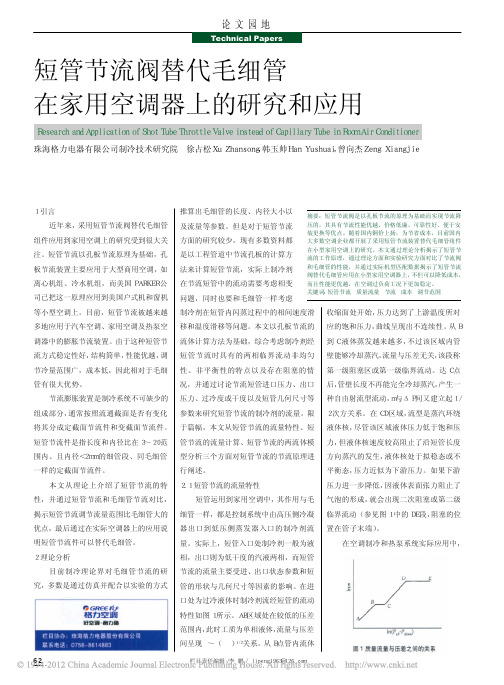

谈谈冷水机的节流装置--毛细管
在冷水机的节流装置中，毛细管是冷水机最简单的节流装置。
在日常使用的电冰箱、窗式空调器、小型降湿机等小型的氟利昂制冷设备中，由于冷凝温度和蒸发温度变化不大，且制冷量较小，为了简化结构，一般都用毛细管作为节流降压装置。
所谓毛细管，就是一根直径很小的紫铜管。
流体流经管道时要客服管道的阻力，就有一定的压力降，而且管径越小、管道越长，压力降就越大。
所以当冷水机中的制冷剂流经毛细管时，毛细管起到节流膨胀的作用。
当毛细管的内径和长度一定且毛细管两端压力差一定时，通过毛细管的制冷剂液体流量也是一定的。
由此，可以选择适当直径和长度的毛细管作为节流装置，实现给小型冷水机节流降压和控制制冷剂流量的目的。
毛细管作为节流装置，具有结构简单、制造方便、价格便宜和不易发生故障等优点，而且压缩机停机后，冷凝器和蒸发器的压力可以自动达到平衡，减轻了再次启动电动机时的负荷。
但是，毛细管的内径和长度一定，在毛细管两端的压力差保持不变的情况下，不能调节制冷剂流量，因此其调节性能差，供液量不能随工况变化而任意调节，所以毛细管仅适用于蒸发温度变化范围不大，负荷比较稳定的场合。
附件二毛细管网空调系统优化方案毛细管网空调系统优化方案一、建议采用风、水、露联动控制1、经探测回风湿度控制风机变频技术不科学原设计中提到新风机采用变频技术，但是末端没有自动调节阀装置，如果采用探测回风湿度的方法控制变频，安全性将大大降低。
因为探测的主回风管路的风是混合后均匀的湿度，湿度可能不大，但是个别户内或个别室内的空气湿度却可能很大，己经有凝露的风险，这时风机如果得到了错误的信号风量变小就会造成很大的损失，多易发生不安全的因素。
2、若采用定风量送风，运行能耗大原设计中入户的送风管主管上只有定风量阀，而没有自动控制电动风阀。
若每户新风量按定风量进行设计，而设计时按最不利因素考虑设计新风量，所以只要系统开启，新风机就会按最大风量源源不断地送入每户恒定的新风，一年四季不停。
这样运行能耗将大大提高。
3、我们建议分室变风量送风技术在每户的分风箱后至各室支路风管上面增加安装电动风阀，各室内采用智能型露点温控器。
智能型露点温控器不仅能控制水路的启闭来进行防凝露保护，同时可以控制送风管路上电动风阀的启闭来进行送风量的调节。
每户送风量的自动调节变化必将影响主送风管路内的风压变化，自动变频风机通过探测的主送风管内的压差变频后自动调节送风量，达到合理的送风配置，最终达到降低风机运行能耗的目的。
智能型露点温控器罗辑：智能型露点温控器控制电动风阀的启闭，主要通过探测室内的空气湿度和二氧化碳浓度来实现。
在冬季和夏季（冬、夏模式），当空气湿度或二氧化碳浓度大于某设定值（有密码保护）时，电动风阀全部打开；当空气湿度和二氧化碳浓度等于或小于某一设定值时，电动风阀关闭（此时只有大约原来50%风量送入）。
在过渡季节（过渡模式），可根据空气湿度和二氧化碳浓度调节送风量，但是此模式会将水路关闭。
分室变风量送风技术不单是风的自动控制，它将露点保护功能融于其中，真正将室内温度、湿度、露点温度的监测与风系统控制、水系统控制联系在一起，实现了风－水－露联动，在保证环境舒适、系统安全的前提下大大降低了运行能耗。
制冷设备基本节流装置的使用及维修方法一．毛细管毛细管是一根有规定长度的小孔径管子，它没有运动部件，在制冷系统中可产生预定的压力降，一般用作电冰箱、空调机和小型冷库的节流元件。
1．毛细管节流的特点：毛细管依其流动阻力沿长度方向产生压力降，来控制制冷剂的流量和维持冷凝器和蒸发器的压差。
当有一定过冷度的制冷剂进入毛细管后，会沿着流动方向产生压力和状态变化，先是过冷液体随压力的逐步降低，先变为相应压力下的饱和液体，这一段称液相段，其压力降不大，且呈线性变化；从出现第一个气泡开始至毛细管末端，均为气液共存段，也称两相流动段，该段内饱和蒸汽含量沿流动方向逐渐增加，因此压力降呈非线性变化，愈到毛细管的末端，其单位长度上的压力降愈大。
当压力降低至相应温度下的饱和压力时，就要产生闪发现象，使液体自身蒸发降温，也就是随着压力的降低，制冷剂的温度也相应降低，既降低至相应压力下的饱和温度。
2．毛细管作节流装置的特点：a.毛细管由紫铜管拉制而成，结构简单，造成方便，价格低廉。
b.没有运动部件，本身不易产生故障和泄漏。
c.具有自动补偿的特点，即制冷剂在一定压差（△P=PK-PO）下，流经毛细管时的流量是稳定的，当制冷负荷变化，冷凝压力PK增大或蒸发压力PO降低时，△P值增大，制冷剂在毛细管内流量也相应增大，以适应制冷负荷变化对流量的要求，但这种补偿的能力较小。
d.制冷压缩机停止运转后，制冷系统内的高压侧压力和低压侧压力可迅速得到平衡，再次起动运转时，制冷压缩机的电动机起动负荷较小，故不必使用起动转矩大的电动机，这一点对半封闭和全封闭式制冷压缩机尤其重要。
二．膨胀阀膨胀阀的种类：a.手动膨胀阀：是最简单的节流阀，它试用于制冷系统手动控制的场合。
它实际是一种带有细牙螺纹调节的针阀，手动调节阀的开启度。
当压缩机停机后，必须关闭手动膨胀阀，切断液体通路。
b.自动膨胀阀：是依作用在膜片（或波纹管）上相应的吸气压力来控制液体流量的一种自动阀，当阀开启时，制冷剂液体进入蒸发器，引起蒸发器压力的升高，同时会导致膨胀阀的关小。
制冷循环喷液系统节流结构的简化计算分析李继超;孙志辰;樊启迪【摘要】小负荷和高压差工况下螺杆式冷水机组系统容易出现排气温度保护,在常规的制冷循环中增加喷液系统可以进行有效改善,同时还可以保证系统可靠稳定运行.喷液系统的喷液量需要进行控制,比较普遍的做法是采用节流孔板或者节流毛细管实现控制喷液量.本文提供了一种节流元件的简化计算方法.【期刊名称】《家电科技》【年(卷),期】2018(000)009【总页数】4页(P62-64,67)【关键词】螺杆式冷水机组;电机效率;喷液;节流结构【作者】李继超;孙志辰;樊启迪【作者单位】中国家用电器研究院北京 100176;珠海格力电器股份有限公司广东珠海 519070;珠海格力电器股份有限公司广东珠海 519070【正文语种】中文1 引言客户对机组运行范围要求越来越高，螺杆压缩机也在逐步调整以适应新的需求。
由于螺杆压缩机采用冷媒冷却电机，故在小负荷、高压差及高水温工况下制冷系统的冷媒循环量偏小，偏离电机冷却的设计流量，导致电机的散热不足，最终导致排气温度处于高位，很容易出现排气温度保护。
从图1中可知，在没有喷液系统时，最小负荷下机组开机约60min左右机组就能达到排气高温保护值（初始设定110℃），虽然不同厂家的压缩机情况可能略有不同，但是趋势基本一致。
排气温度升高，使制冷剂和润滑油的性能下降，压缩机效率降低，系统的可靠性和稳定性下降。
频繁的排气温度保护导致水系统温度波动大，最终会导致室内温度波动异常，影响用户体验。
为了保证制冷系统正常运行，常规的做法是采用喷液，即冷凝器底部的液态冷媒经过节流降压后直接喷射到吸气管或压缩机吸气腔，使吸气压缩前冷媒的温度降低。
2 喷液系统简述喷液系统包括电磁阀和节流结构。
节流结构的作用是控制喷液量；电磁阀与排气温度关联，控制喷液系统的通断。
当排气温度高于某个设定值T1时，电磁阀接通，喷液系统启动，冷凝器底部的过冷液体冷媒经过喷液孔板节流降压后进入吸气管或压缩机吸气腔，与蒸发器出口的过热态冷媒混合，然后再进行制冷循环；当排气温度低于设定值T2（一般的T1＞T2+10℃）时，电磁阀关闭，喷液系统关闭。
阶梯可调毛细管组件的应用研究王振辉;季文军;孙晓婷;杜梦轩【摘要】为实现设备出厂后毛细管组件可以根据现场工况阶梯调节,保证每台空调器工作性能达到最优,开发一种新型阶梯可调毛细管组件.对毛细管组进行了优化组合,确定了毛细管组件的尺寸.实验测得基于阶梯可调毛细管组件的2匹小型地源热泵在不同工况下的制热量与COP,较同型号的单一毛细管机组的制热量和COP最高可提高15％.【期刊名称】《河北工业科技》【年(卷),期】2016(033)004【总页数】4页(P333-336)【关键词】供热与供燃气工程;阶梯可调;小型地源热泵;毛细管;组件【作者】王振辉;季文军;孙晓婷;杜梦轩【作者单位】河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018【正文语种】中文【中图分类】TK523采暖季某些地区的农村及单体式住宅仍然使用燃煤炉子取暖，这是造成北方很多地区出现雾霾围城现象的原因之一[1]。
各地政府相继推出一系列治理措施并大力发展清洁能源，小型地源热泵采暖迎来良好的发展契机[2-3]。
小型地源热泵工作工况非常适合采用毛细管节流。
毛细管具有结构简单、无运动部件、价格低廉、电动机起动负载较小等优点，主要缺点是工况适应性差[4-8]。
小型制冷装置生产中一般采用某一标准工况确定毛细管的管径、长度，无论毛细管是单根还是多根，串联还是并联，出厂后毛细管是固定不变的，节流部件的流量特性也随之确定[9-10]。
小型热泵装置在不同模式及工况下，不仅制冷剂流向不同，而且要求节流部件的流量也要相应调整，常规的毛细管很难适应这一要求[11]。
毛细管的管径较小，所以管壁粗糙度会对毛细管的流动性产生较大的影响，即使同一批生产的毛细管用于同一台空调设备，制冷量也会变化较大[12]。
本文开发一种新型阶梯可调毛细管组件，空调安装后可根据实际工况调节节流部件的流量特性，保证每台空调器工作性能达到最优，实现高效节能。
