液压系统节流调速回路性能实验

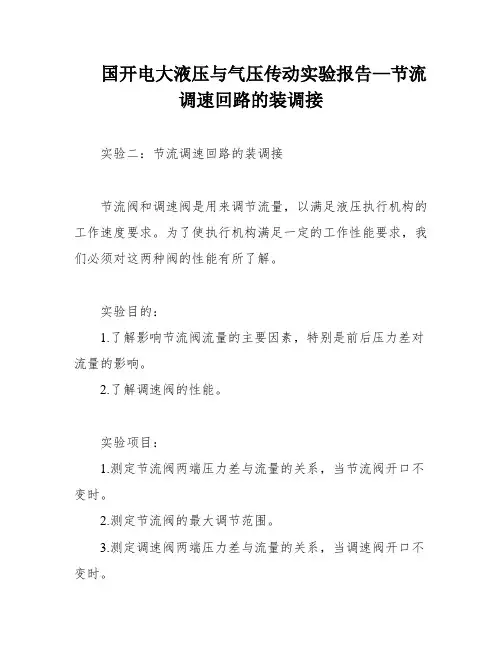

国开电大液压与气压传动实验报告—节流调速回路的装调接实验二：节流调速回路的装调接节流阀和调速阀是用来调节流量，以满足液压执行机构的工作速度要求。

为了使执行机构满足一定的工作性能要求，我们必须对这两种阀的性能有所了解。

实验目的：1.了解影响节流阀流量的主要因素，特别是前后压力差对流量的影响。

2.了解调速阀的性能。

实验项目：1.测定节流阀两端压力差与流量的关系，当节流阀开口不变时。

2.测定节流阀的最大调节范围。

3.测定调速阀两端压力差与流量的关系，当调速阀开口不变时。

实验台原理图：1-空气滤清器，2-泵，3、6-溢流阀，4、9、13-压力表，5-二位二通电磁换向阀，12-调速阀，14-节流阀，17-二位三通电换向阀，18-电动机，19-流量计，20-量杯，21-液位温度计，22-过滤器，23-油箱实验步骤：1.熟悉实验台各元件的作用和工作原理，注意实验中的安全事项。

2.测定节流阀两端压力差与流量的关系，当节流阀开口不变时。

根据公式Q=Kf(△P)m，测量不同压力差下的流量，画出特性曲线。

3.测定节流阀的最大调节范围，通过调节溢流阀来改变节流阀的前后压差，在0.3~3.0MPa范围内调节。

用压力表测量各压力差下的流量大小。

4.测定调速阀两端压力差与流量的关系，当调速阀开口不变时。

记录节流阀前后压差及流量。

5.画出特性曲线，比较节流阀与调速阀的性能。

实验数据处理：记录节流阀各压力差下的流量大小，根据公式Q=Kf(△P)m，画出特性曲线。

比较节流阀与调速阀的性能。

注意：在实验中，要注意安全事项，熟悉实验台各元件的作用和工作原理。

同时，删除明显有问题的段落，使文章更加清晰明了。

2.节流阀的特性曲线节流阀的特性曲线可以在对数坐标图上表示。

然而，由于实验数据测量较少且存在不准确的数据，因此绘制的图像并不是一条直线。

节流阀的特性曲线可以用对数坐标图表示。

但由于实验数据较少且存在误差，因此绘制的图形并不是一条直线。

液压基本回路综合实验节流调速换向回路一、实验目的速度调节回路是液压传动系统的重要组成部分,依靠它来控制工作机构的运动速度,例如在机床中我们经常需要调节工作台(或刀架)的移动速度,以适应加工工艺要求。

液压传动的优点之一就是能够很方便地实现无级调速。

液压传动系统速度的调节,一般有三种,即节流调速,容积调速,节流——容积调速。

二、实验设备及元件YD-2液压试验台、两位三通电磁换向阀、溢流阀、分流块、单杆双作用液压缸、单向节流阀、压力表、管道、快换接头等。

三、实验要求及目的:1、通过亲自拼装实验系统,了解进口节流调速回路的组成及性能,绘制速度——负载特性曲线,并与其它节流调速进行比较。

2、通过该回路实验,加深理解mTpCAq∆=关系,式中TA、m p∆分别由什么决定,如何保证q=const。

3、利用现有液压元件拟定其它方案,进行比较。

单向调速阀或单向节流阀进油路调速回路图(见下图)。

四、实验步骤1、按照实验回路图的要求,取出所要用的液压元件,检查型号是否正确。

2、将检查完毕性能完好的液压元件安装在实验台面板合理位置。

通过快换接头和液压软管按回路要求连接。

3、根据电磁铁动作表输入框选择要求，确定控制的逻辑联接“通”或“断”。

五、思考题1、该回路是否可使用不带单向阀的调速阀(节流阀),在出口或旁路中是否可行,为什么?2、单向调速阀进口调速为什么能保证工作液压缸速度基本不变?3、由实验可知,当负载压力上升到接近于系统压力时,为什么液压缸速度开始变慢?实验〈二〉增速回路§l 实验目的有些机构中需要二种运动速度,快速时负载小,要求流量大,压力低;慢速时负载大,要求流量小,压力高。

因此,在单泵供油系统中,如不采用差动回路,则慢速运动时,势必有大量流量从溢流阀流回油箱,造成很大功率损耗,并使油温升高。

因此,采用增速回路时,要满足快速运动要求,又要使系统在合理的功率损耗下工作。

通过实验要求达到以下目的:1、通过亲自拼装实验系统,了解增速回路(差动回路)的组成和性能。

节流调速性能实验报告桂林电子科技大学实验报告辅导有意见：实验名称节流调速性能实验机电工程学院系机械设计及其自动化专业班第实验小组作者学号同作者辅导员实验时间年月日成绩签名实验二节流调速性能实验一、实验目的：1、分析比较采用节流阀的进油节流调速回路中，节流阀具有不同流通面积时的速度负载特性；2、分析比较采用节流阀的进、回、旁三种调速回路的速度负载特性；3、分析比较节流阀、调速阀的速度性能。

4、通过亲自装拆，了解节流调速回路的组成及性能，绘制速度—负载特性曲线，并进行比较。

5、通过该回路实验，加深理解Q=C a△P m关系，式中△p、m分别由什决定，如何保证Q=const。

二、实验要求实验前预习实验指导书和液压与气动技术课程教材的相关内容；实验中仔细观察、全面了解实验系统；实验中对液压泵的性能参数进行测试，记录测试数据；深入理解液压泵性能参数的物理意义；实验后写出实验报告，分析数据并绘制液压泵性能特性曲线图。

三、实验内容：1、分别测试采用节流阀的进、回、旁油路节流调速回路的速度负载特性；2、测试采用调速阀的进油路节流调速回路的速度负载特性。

四、实验步骤：1、按照实验回路的要求，取出所要用的液压元件，检查型号是否正确；2、检查完毕，性能完好的液压元件安装在实验台面板合理位置。

通过快换接头和液压软管按回路要求连接；3、根据计算机显示器界面中的电磁铁动作表输入框选择要求用鼠标“点接”电器控制的逻辑连接，通为“ON”，短为“OFF”。

4、安装完毕，定出两只行程开关之间距离，拧松溢流阀（Ⅰ）（Ⅱ），启动YBX-B25N,YB-A25C泵，调节溢流阀（Ⅰ）压力为3Mpa,溢流阀（Ⅱ）压力为0。

5Mpa,调节单向调速阀或单向节流阀开口。

5、按电磁铁动作表输入框的选定、按动“启动”按钮，即可实现动作。

在运行中读出显示器界面图表中的显示单向调速阀或单向节流阀进出口和负载缸进口压力，和油缸的运行显示时间。

6、根据回路记录表调节溢流阀压力（即调节负载压力），记录相应时间和压力，填入表中，绘制V——F曲线。

节流阀调速阀控制回路实验指导书
一、实验目的：
1、加深对节流调速回路的理解。

2、了解节流调速回路速度负载特性。

二、实验内容：
1、液压缸负载不变，改变节流阀开口面积，测定进入油缸流量
2、测定进油节流调速回路速度负载特性。

三、实验装置：
实验系统自行设计
四、实验原理：
节流调速回路工作原理：调节节流阀开口面积大小来控制流入执行元件的流量，以调节执行元件的运动速度。

当负载变化时，即使节流阀开口不变，由于节流阀前后压差改变，导致通过节流阀的流量改变，进而影响执行元件运动速度，测定进油节流调速回路速度负载特性。

五、实验步骤：
设计原理图（参考课本p148 图6-8，p153 图6-11）
1、启动泵，节流阀开到最大，调节溢流阀，使压力为P=2MPa。

2、扳动换向开关，使工作缸往复工作数次以排出缸内空气。

3、设定负载，F=200N,调节节流阀开度，测定进入油缸流量。

4、节流阀开口开度不变，改变负载（130N~260N），记录节流阀
前后压差和进入油缸流量。

5、将节流阀换为调速阀，改变负载，测量压差和流量。

实验数据记录
节流阀
调速阀
六、实验报告要求：
根据数据画出使用节流阀和调速阀的速度（流量）负载特性曲线。

七、思考题：
分析使用节流阀负载变化时为什么引起油缸速度变化？。

在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。

摘要：一、引言二、节流调速回路原理简介三、安装调试步骤1.准备工作2.安装回路元件3.检查液压油4.启动液压泵5.调试节流阀6.检测调整结果四、注意事项1.安全操作2.检查元件质量3.调整合适的工作参数4.保持油液清洁5.定期检查和维护五、结论正文：一、引言液压基本回路——节流调速回路在工程机械、自动化设备等领域具有广泛应用。

为了保证设备正常运行，掌握安装调试步骤及注意事项至关重要。

本文将简述节流调速回路的安装调试步骤，并提醒大家在操作过程中应注意的事项。

二、节流调速回路原理简介节流调速回路是通过调整节流阀的开度，从而改变液压缸进油量，实现液压缸速度调节。

节流阀的开度越大，液压缸速度越快；反之，则越慢。

这种调速方式结构简单，成本低，适用于中低压、中小流量的液压系统。

三、安装调试步骤1.准备工作：清理工作场地，确保液压元件及管路干净无尘。

检查各元件型号、尺寸和连接方式，确保正确安装。

2.安装回路元件：根据设计图纸，将液压泵、节流阀、液压缸等元件按顺序连接起来。

注意检查各元件的连接螺纹、密封件和紧固件，确保连接可靠。

3.检查液压油：确保液压油品质合格，油量充足。

液压油应具有良好的一致性、抗氧化性和抗乳化性能。

4.启动液压泵：打开电源，启动液压泵，检查泵运行是否正常。

如有异常声音、振动或发热现象，应立即停机检查。

5.调试节流阀：缓慢调整节流阀开度，观察液压缸速度变化。

根据实际需求，调整至合适的开度，使液压缸速度满足工作要求。

6.检测调整结果：测试液压系统各项性能指标，如压力、流量、速度等。

如有偏差，可根据实际情况进行微调。

四、注意事项1.安全操作：在调试过程中，严禁非工作人员靠近。

操作人员应佩戴劳动保护用品，注意防止意外伤害。

2.检查元件质量：确保选购的液压元件质量可靠，避免因元件质量问题导致系统故障。

3.调整合适的工作参数：根据设备实际需求，合理调整液压系统的工作压力、流量等参数。

实验五节流调速性能试验实验五节流调速性能试验在各种机械设备的液压系统中，调速加路占有重要位置。

尤其对于运动速度要求较⾼的机械设备，调速回路往往起着决定性的作⽤。

在调速回中节流调速回路具有结构简单，成本低廉，使⽤维修⽅便等特点，因此是液压传动中⼀种主要的调速⽅法。

可分为进⼝节流调速回路、出⼝节流调速回路和旁路节流调速回路。

⼀、实验⽬的1、分析、⽐较采⽤节流阀的进、回、旁三种调速回路的负载特性；2、分析、⽐较采⽤节流阀的进油节流调速回路中，节流阀具有不同通流⾯积时的速度负载特性；3、分析、⽐较节流阀、调速阀的调速性能。

⼆、实验设备与仪器QCS003B型实验台和秒表三、实验内容与步骤分别测试采⽤节流阀的进油、回油、旁油节流调速回路的速度负载特性；测试采⽤调速阀的进油路节流调速回路的速度负载特性。

节流调速回路由定量泵、流量阀、溢流阀和执⾏元件等组成。

通过改变流量阀的通流⾯积，调节流⼊或流出执⾏元件的流量，以调节其速度。

参照QCS003B液压实验台的液压系统原理图。

该系统由调速回路和加载回路两部分组成。

在加载回路中，当液压油进⼊加载液压缸18的右腔时，由于加载液压缸活塞杆与调速回路液压缸17的活塞杆处于同⼼位置对顶，并且它们都固定在⼯作台上，因此液压缸17的活塞受到⼀个向左的作⽤⼒，调节溢流阀9可以改变这个⼒的⼤⼩。

在调速回路中，调速成回路液压缸17的活塞杆⼯作速度与节流阀的通流⾯积、溢流阀调定压⼒及负载有关。

⽽在⼀次⼯作过程中，通流⾯积和压⼒都不变，此时活塞杆运动速度只与负载有关。

这种关系称为节流调速回路的速度负载特性。

改变负载⼤⼩，测出相应的调速回路液压缸液活塞杆速度，得到速度负载特性曲线。

[⼀]、节流阀进⼝节流调速回路1、试前的调整（1）加载回路的调整：关闭节流阀10、打开溢流阀9，启动液压泵8 、利⽤溢流阀9将系统压⼒调⾄4MPa,⽤换向阀12使加载缸往复运动3—5次，排出空⽓后退回。

（2）调速回路的调整：关闭调速成阀4、节流阀5和7，全部打开节流阀6和溢流阀2。

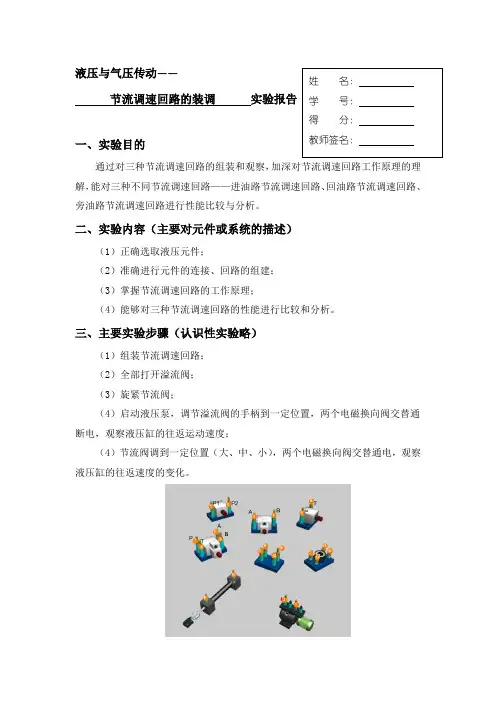

液压与气压传动—— 节流调速回路的装调 实验报告 一、实验目的
通过对三种节流调速回路的组装和观察，加深对节流调速回路工作原理的理解，能对三种不同节流调速回路——进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路进行性能比较与分析。

二、实验内容（主要对元件或系统的描述）
（1）正确选取液压元件；
（2）准确进行元件的连接、回路的组建；
（3）掌握节流调速回路的工作原理；
（4）能够对三种节流调速回路的性能进行比较和分析。

三、主要实验步骤（认识性实验略）
（1）组装节流调速回路；
（2）全部打开溢流阀；
（3）旋紧节流阀；
（4）启动液压泵，调节溢流阀的手柄到一定位置，两个电磁换向阀交替通断电，观察液压缸的往返运动速度；
（4）节流阀调到一定位置（大、中、小），两个电磁换向阀交替通电，观察液压缸的往返速度的变化。

姓 名： 学 号： 得 分：
教师签名：
四、实验小结（实验结果及分析、实验中遇到的问题及其解决方法、实验的意见和建议等）
液压基本回路是为了实现特定的功能而把某些液压元件和管道按一定的方式组合起来的油路结构。

在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。

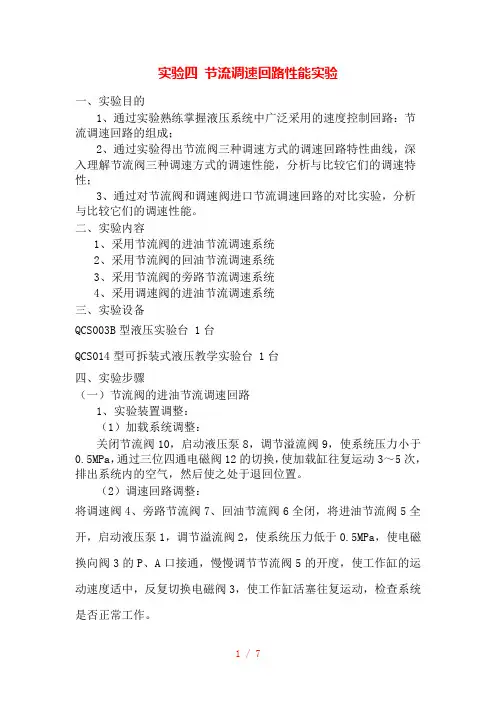

实验四节流调速回路性能实验一、实验目的1、通过实验熟练掌握液压系统中广泛采用的速度控制回路：节流调速回路的组成；2、通过实验得出节流阀三种调速方式的调速回路特性曲线，深入理解节流阀三种调速方式的调速性能，分析与比较它们的调速特性；3、通过对节流阀和调速阀进口节流调速回路的对比实验，分析与比较它们的调速性能。

二、实验内容1、采用节流阀的进油节流调速系统2、采用节流阀的回油节流调速系统3、采用节流阀的旁路节流调速系统4、采用调速阀的进油节流调速系统三、实验设备QCS003B型液压实验台 1台QCS014型可拆装式液压教学实验台 1台四、实验步骤（一）节流阀的进油节流调速回路1、实验装置调整：（1）加载系统调整：关闭节流阀10，启动液压泵8，调节溢流阀9，使系统压力小于0.5MPa，通过三位四通电磁阀12的切换，使加载缸往复运动3～5次，排出系统内的空气，然后使之处于退回位置。

（2）调速回路调整：将调速阀4、旁路节流阀7、回油节流阀6全闭，将进油节流阀5全开，启动液压泵1，调节溢流阀2，使系统压力低于0.5MPa，使电磁换向阀3的P、A口接通，慢慢调节节流阀5的开度，使工作缸的运动速度适中，反复切换电磁阀3，使工作缸活塞往复运动，检查系统是否正常工作。

（二）节流阀的回油节流调速回路1、实验装置调整：（1）加载系统调整同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将调速阀、节流阀7全关，进油节流阀5全开，使电磁换向阀3的P、A口接通，调节回油节流阀6的开度A，使工作缸的运动速度适中，其余做法同上。

2、3、4各步同上。

（三）节流阀的旁路节流调速回路1、实验装置调整：（1）加载系统调整同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将调速阀全关，进油节流阀5、回油节流阀6全开，使电磁换向阀3的P、A口接通，调节旁路节流阀7的开度A，使工作缸的运动速度适中，其余做法同上。

2、3、4各步同上。

（四）调速阀的进油节流调速回路1、实验装置调整：（1）加载系统调整，同上；（2）调速回路调整：在电磁换向阀处于中位情况下，将回油节流阀6全开，进油节流阀5、旁路节流阀7全关，使电磁换向阀3的P、A口接通，调节调速阀4的开度A，使工作缸的运动速度适中，其余做法同上。

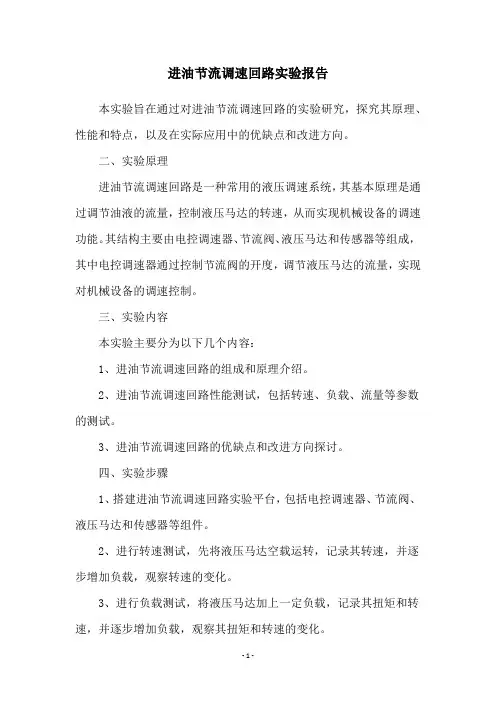

进油节流调速回路实验报告本实验旨在通过对进油节流调速回路的实验研究，探究其原理、性能和特点，以及在实际应用中的优缺点和改进方向。

二、实验原理进油节流调速回路是一种常用的液压调速系统，其基本原理是通过调节油液的流量，控制液压马达的转速，从而实现机械设备的调速功能。

其结构主要由电控调速器、节流阀、液压马达和传感器等组成，其中电控调速器通过控制节流阀的开度，调节液压马达的流量，实现对机械设备的调速控制。

三、实验内容本实验主要分为以下几个内容：1、进油节流调速回路的组成和原理介绍。

2、进油节流调速回路性能测试，包括转速、负载、流量等参数的测试。

3、进油节流调速回路的优缺点和改进方向探讨。

四、实验步骤1、搭建进油节流调速回路实验平台，包括电控调速器、节流阀、液压马达和传感器等组件。

2、进行转速测试，先将液压马达空载运转，记录其转速，并逐步增加负载，观察转速的变化。

3、进行负载测试，将液压马达加上一定负载，记录其扭矩和转速，并逐步增加负载，观察其扭矩和转速的变化。

4、进行流量测试，通过改变节流阀的开度，记录不同流量下液压马达的转速和扭矩。

五、实验结果1、转速测试结果表明，液压马达的转速随着负载的增加而下降，但其下降速度较慢，转速稳定性较好。

2、负载测试结果表明，液压马达的扭矩随着负载的增加而增加，但其增加速度较慢，扭矩稳定性较好。

3、流量测试结果表明，液压马达的转速和扭矩随着流量的增加而增加，但其增加速度较慢，流量稳定性较好。

六、实验结论1、进油节流调速回路具有转速稳定性好、负载稳定性好、流量稳定性好等优点。

2、进油节流调速回路存在节流阀开度不易控制、调速精度不高等缺点。

3、进油节流调速回路可以通过改进节流阀结构、提高控制精度等方式进行改进。

七、实验启示进油节流调速回路是一种常用的液压调速系统，具有广泛的应用前景。

在实际应用中，需要考虑其优缺点以及改进方向，以提高其性能和可靠性。

同时，需要进行实验研究，探究其原理、性能和特点，为其应用提供科学依据。

节流调速回路性能实验综述报告《液压传动与气压传动》课程是高校机械类专业学生必修的一门专业基础课，良好的实验教学，可以提高学生对这门课程的掌握程度，增强学生对该课程内容的感性认识，达到预期的教学效果。

该门课程实验教学主要任务是使学生了解液压与气压传动系统的基本组成、各种元件的内部结构及工作原理、掌握典型液压与气压基本回路知识.节流调速回路是一种典型的液压基本回路，通过液压综合测试实验台，学生动手搭建液压基本回路并做基本参数测试，提高学生的动手能力和分析、解决实际问题的能力。

1 实验目的结合机械电气控制，液压传动课程所学的内容完成液压机械所实现的典型运动轨迹。

从中熟悉可编程控制器的性能、编程技巧，常用液压元件的性能和使用方法，油缸的速度控制、定位控制的基本方式。

通过实验把电气控制和液压传动知识有机结合起来。

进行小型工程设计、制作训练。

从而提高学生把各科知识综合结合运用的能力。

锻炼了学生的动手能力，故障分析、排除的实践能力。

2 实验要求1）通过实验熟练掌握液压元器件，电器元件和可编程控制器的性能、结构原理，能根据提供的元件、控制器设计一个简单的控制回路。

2）完成一个从方案設计、编程设计、油路设计到油路的组装连接和调试、改进的工程设计实施的全过程的培训和锻炼。

3）以进口节流调速回路为例了解节流调速回路的组成及调速原理，掌握变负载和恒负载工况下，速度-负载特性和功率特性曲线特点和测试方法4）分析比较变负载和恒负载节流调速性能特点3 实验内容1）设计节流调速回路并做仿真演示实验①实验说明进油节流调速回路就是将节流阀（或调速阀）装在进油路上。

油路的特点是调速范围大，但油泵在溢流阀的恒压下工作，由于油缸无背压，运动平稳性差，不能在负性负载下工作，且油缸两腔压差大。

如果在高压下工作时，油通过流量阀再进入油缸，会使油温升高快，导致油的粘度下降，引起较大的泄漏，影响工作性能。

②实验基本配置双作用单出杆油缸1个;二位四通电磁换向阀1个;节流阀1个;单向阀1个;三通2个;油管7根。

节流调速性能实验一、实验目的机械设备的液压系统中，调速回路占有重要的位置，尤其对于运动速度要求较高的的机械设备，调速回路往往起着决定性的作用，在调速回路中，节流调速回路结构简单，成本低，使用维护方便，是一种常用的调速方法。

节流调速回路是由定量泵，流量控制阀，溢流阀和执行元件等组成，通过改变流量控制阀阀口的开度，改变进入执行元件的流量，达到调节元件的目的，常用流量控制阀有节流阀和调速阀两种，视其在回路中安放位置不同，有进油路节流调速，回油路节流调速和旁油路节流调速。

通过本实验主要达到以下目的：1、分析、比较采用节流阀的进油路节流调速回路中，节流阀具有不同的阀口开度时速度负载特性；2、分析、比较采用节流阀分析、比较的进、回、旁三种调速回路的速度负载特性；3、分析、比较节流阀和调速阀的调速特性；4、进一步加深对调速回路的理解、掌握有关的实验方法。

二、实验内容1、测试采用节流阀的进油路节流调速回路的速度负载特性；2、测试采用节流阀的回油路节流调速回路的速度负载特性；3、测试采用节流阀的旁油路节流调速回路的速度负载特性；4、测试采用调速阀的进油路节流调速回路的速度负载特性。

三、实验装置QCS003B型液压试验台四、实验方法及原理实验原理图如图2-5所示。

图2-5中左半部为调速回路，右半部为加载回路。

在加载回路中液压油进入加载缸18右腔时，由于加载缸活塞杆与调速回路中液压缸17的活塞杆将处于同心对顶，且缸筒都固定在工作台上，因此工作缸17的活塞杆受到一向右的作用力F L（即为负载），调节溢流阀9就可以改变F L的大小。

在调速回路中，工作液压缸17的活塞杆的工作速度v与节流阀的通流截面，溢流阀的调定压力（泵1的供油压力）及负载F L有关。

而在一次工作过程中，前二项参数都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关，活塞杆工作速度v与负载F L之间的关系，称为节流调速回路的速度负载特性。

当节流阀通流截面和调定压力确定后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测出一条速度负载特性曲线。

实验一液压泵静态性能实验一、实验目的:了解油泵的主要性能技术指标，学会测定油泵的流量特性，学会测量油泵的压力、流量、容积效率、总效率和输入、输出功率的方法。

二、实验设备:QCSOO3液压传动教学实验台:一台机械式转速表:一块电子秒表:一块图1-1液压泵静态性能实验原理图图1-1为液压泵静态性能实验原理图，图中18YB型双作用式叶片泵为本实验的被试泵，其额定工作压力为63 kgf/cm2，额定流量为6ml/r。

图中节流阀10为本实验的模拟载荷阀。

油泵的工作压力由节流阀10调节，其压力值可由压力表P12－1读出。

测量流量由流量计读出，温度由温度计读出，时间由秒表读出，测量空载流量q k时把节流阀10开到最大，油泵输出油液经节流阀10直通流量计回油箱，此时液压泵输出的工作压力接近零压。

图中溢流阀11为本实验的安全阀，其调整的安全压力值为70kgf/cm2。

三、实验内容:1.液压泵的流量特性:液压泵因存在缝隙有流量泄漏，泵的工作压力越高，其泄漏越大。

通过实验测出压力与流量的关系曲线。

q=f(P12-1)，即为泵的流量特性。

2.液压泵的容积效率:油泵的容积效率是泵在额定工作压力时的实际流量q与理论流量q t的比值，即:tv q q =η 理论流量t q 可根据测出的液压泵转速和泵的尺寸结构参数按公式计算出。

叶片泵的计算公式:t q ()pv Bn bZ r R r R ηϑπ⎥⎦⎤⎢⎣⎡---=cos )(222 在实际生产实验中，一般可用液压泵在零压时的空载流量k q 代替理论流量t q ，则kv q q =η 当测不到空载（压力为零时）流量时，在泵的流量特性曲线q=f(P 12-1)中，把各压力点时算出的输出流量用描点法连成实际输出的流量曲线，该曲线与纵轴的交点即为空载流量k q 。

3.液压泵的总效率:液压泵的总效率:iO P P =η 式中:O P —油泵输出功率，KW ，612100060101081.9340pq q p q p P =⨯*⨯⨯=*=- KWi P —油泵输入功率，KW ，95491000602n T n T n T P i *=⨯*=*=π KW p —液压泵的输出压力，kgf/cm 2q —液压泵的输出流量，l/minT 一液压泵输入转矩，N ·mn 一液压泵的转速，r/min在实验台中，可通过测出油泵的输入转矩和油泵的转速，利用上述公式得到油泵的输入功率。

实验二节流调速回路性能实验一、实验目的1•了解节流调速回路的构成，掌握其回路的特点。

2•通过对节流阀三种调速回路性能的实验，分析它们的速度一负载特性，比较三种节流调速方法的性能。

3.通过对节流阀和调速阀进口节流调速回路的对比实验，分析比较它们的调速性能。

二、实验原理原理图见图1. 通过对节流阀的调整，使系统执行机构的速度发生变化。

2. 通过改变负载，可观察到负载的变化对执行机构速度的影响。

三、实验仪器实验台、秒表四、实验内容1. 采用节流阀的进口节流调速回路的调速性能。

2. 采用节流阀的出口节流调速回路的调速性能。

五、实验原理图及说明整个实验系统分为两大部分：实验回路部分和加载回路部分。

左边部分为实验回路，油缸19 为工作油缸，通过调节节流阀7、8、9 及单向调速阀6 的开口大小，可分别构成三种节流调速回路。

电磁换向阀3用于油缸19 换向，溢流阀2 起限压和溢流作用；右边部分为加载回路，油缸20 为负载油缸（注意：加载时一定要是油缸20无杆腔进油），负载的大小由溢流阀11 调节。

六、实验步骤（参考实验系统原理图）本实验主要需解决的问题是：各种调速回路如何构成，主油缸运动速度的调节，如何加负载及负载大小的调节。

1．进口节流调速回路1）实验回路的调整a）将调速阀6、节流阀9关闭、节流阀7调到某一开度,回油路节流阀8全开。

b）松开溢流阀2，启动液压泵1，调整溢流阀，使系统压力为4MPa。

c）操纵电磁换向阀3，使主油缸19往复运动，同时调节节流阀7 的开度，使工作缸活塞杆运动速度适中（使油缸19 空载时向右运动全程时间为4S 左右）。

d）检查系统工作是否正常。

退回工作缸活塞。

2）加载回路的调整（1）松开溢流阀11，启动油泵18。

（2）调节溢流阀11 使系统压力为0.5MPa。

（3）通过三位四通电磁换向阀17 的切换，使加载油缸活塞往复运动3—5 次，排除系统中的空气，然后使活塞杆处于退回位置。

3）节流调速实验数据的采集（1）伸出加载缸活塞杆，顶到工作缸活塞杆头上，通过电磁换向阀 3 使工作缸19 活塞杆推着加载缸20活塞杆一起向右运动。

《液压气动技术》实验报告分校名称：松江学生班级： 10秋学生学号： 108071282学生姓名：高亦超上海远程教育集团上海电视大学信息与工程系2010．12实验一：节流调速性能试验实验目的：1．分析、比较采用节流阀的进油路调速回路中，节流阀具有不同通流面积时的速度负载特性；2．分析、比较采用节流阀的进、回、旁三种调速回路的速度负载特性；3．分析、比较节流阀、调速阀的调速性能。

实验内容：1、采用节流阀的进油路调速回路2、采用节流阀的回油路调速回路3、采用节流阀的旁油路调速回路4、采用调速阀的进油路调速回路实验要求：1、根据要求完成节流调速回路的调试2、以上4个实验任选两个完成实验报告一、进油路节流调速回路性能实验1、实验步骤：1，全部打开溢流阀B，并将电磁阀B置于中位，启动液压泵B;2，调节溢流阀B的旋钮，使压力等于0.5；3，转换电磁阀B的控制旋钮，使电磁阀B左右切换，排回路中的空气；4，使活塞杆B处于退回位置；5，全部打开溢流阀A，适当调节节流阀，并将电磁阀A置于中位，启动泵A；6，调节溢流阀A的旋钮，使压力等于0.5；7，转换电磁阀A的控制旋钮，使电磁阀A左右切换，排回路中的空气；8，使活塞杆A处于退回位置；9，用溢流阀A调节工作缸的工作压力等于4；10，调节节流阀的通流截面积a，使工作缸的活塞运动速度等于(大口：90mm/S, 中口：60mm/S, 小口：30mm/S)2，进行测试：1，工作缸活塞杆处于退回位置，加载缸活塞杆向前伸出，两活塞杆对顶；1、用溢流阀B调节加载缸的工作压力,分别测出工作缸的活塞运动速度V，负载Fl应加到工作缸活塞不运动为止。

节流阀的通流截面积a的选择：2、负载FL= PB2×A1的选择：PB2--0.5、1.0、1.5、2.0、2.5、3.0、3.5（MPa）(A=π/4×D2，D=50mm)3、PA3—4.0（MPa）3，关闭电源方可退出本实验.4, 实验数据及结论1234567 PB（MPA）0.5 1.0 1.5 2.0 2.5 3.0 3.5 FL(N)981.251962.52943.7539254906.255887.56868.75S=200mmt(S)V(mm/s)a1t 6.677.197.698.6710.5012.2615.37 v29.527.826.023.119.016.3113.0 a2t 3.52 3.73 3.99 4.50 5.45 6.378.62 v56.853.650.144.436.731.4823.2a3t 2.61 2.77 3.06 3.55 3.97 4.59 6.49 v76.772.265.456.350.443.630.8二、回油路节流调速回路性能实验1，实验步骤：1，全部打开溢流阀B，并将电磁阀B置于中位，启动液压泵B;2，调节溢流阀B的旋钮，使压力等于0.5；3，转换电磁阀B的控制旋钮，使电磁阀B左右切换，排回路中的空气；4，使活塞杆B处于退回位置；5，全部打开溢流阀A，适当调节节流阀，并将电磁阀A置于中位，启动泵A；6，调节溢流阀A的旋钮，使压力等于0.5；7，转换电磁阀A的控制旋钮，使电磁阀A左右切换，排回路中的空气；8，使活塞杆A处于退回位置；9，用溢流阀A调节工作缸的工作压力等于4；10，调节节流阀的通流截面积a，使工作缸的活塞运动速度适中（60mm/S,）2，进行测试：2，工作缸活塞杆处于退回位置，加载缸活塞杆向前伸出，两活塞杆对顶；4、用溢流阀B调节加载缸的工作压力,分别测出工作缸的活塞运动速度V，负载应加到工作缸活塞不运动为止。
