建筑构造第二十讲——大跨度结构屋顶 ppt课件

  • 格式：ppt
  • 大小：7.10 MB
  • 文档页数：86

下载文档原格式

  / 86

合集下载

2024版《建筑构造》PPT课件

2024版《建筑构造》PPT课件
缺点
侧向刚度小，需设置剪力墙或支撑以抵抗水 平荷载。
钢结构类型及特点
主要承重构件
钢梁、钢柱、钢平台等。
结构特点
强度高、自重轻、刚度大、变形能力强。
优点
施工速度快，节能环保，抗震性能好。
缺点
耐腐蚀性差，需定期维护，造价相对较高。
其他结构类型简介
木结构
以木材为主要承重构件，具有环保、 节能、舒适等优点，但耐火性和耐久 性较差。
挂瓦条
在屋面板上铺设挂瓦条，固定瓦片并防止其下滑。
屋顶构造实例分析
瓦片
在挂瓦条上铺设瓦片，形成坡屋顶的外观并起到防水作用。
防水层
在瓦片下方铺设防水材料，如沥青油毡等，确保屋顶不渗漏。
07 建筑装饰构造与施工技术
CHAPTER
建筑装饰概述及风格流派
1 2
建筑装饰的定义与分类 对建筑物内外环境进行美化、改善和保护的措施。
防水防潮技术原理及应用
防水技术原理
通过采用不透水或难透水的材料和构造做法，阻断水的通路，使建 筑物内部或建筑物之间的水无法渗透。
防潮技术原理
通过减少或消除地面、墙面等围护结构内部的潮气，或采用防潮材 料和构造做法，防止建筑物内部结露和发霉。
应用
在楼地面构造中，防水防潮技术广泛应用于厨房、卫生间、浴室等潮 湿房间的楼地面，以及地下室、仓库等易受潮房间的楼地面。
分类
根据建筑物使用性质的不同，可分为民用建筑构造和工业建筑 构造两大类。民用建筑构造又可分为居住建筑构造和公共建筑 构造；工业建筑构造可分为单层厂房构造和多层厂房构造。
建筑构造的历史与发展
01
02
03
古代建筑构造
主要依赖经验积累，以木 构架为主，注重建筑的形 式和象征意义。

11大跨度建筑的屋顶构造

11大跨度建筑的屋顶构造

2.金属瓦屋面构造层次：檩条、搁栅、望板、油毡、金属瓦 （P145）
3.金属瓦屋面的划分——屋脊、天沟、接缝位置等
4.金属瓦的拼缝形式——竖缝、横缝
立咬口缝
立咬口缝
立咬口缝
支脚 单平咬口缝
双平咬口缝
5.特殊部位的构造 泛水——高度150～200mm，构造做法P146 天沟与斜沟——双平咬口缝，并用油灰或嵌缝油膏嵌封严密 檐口——无组织排水的屋面，檐口瓦材净挑出墙面200mm 水落口——金属瓦向下弯折，铺入水落口的套管中。
2.彩板的品种与规格 彩板——以0.4～1.0mm厚的薄钢板为基料，表面经过镀锌、涂 饰面层、辊压成各种凹凸断面的型材。 镀锌：增强表面的防腐蚀性能 涂饰面层：进一步作防腐蚀处理和使板材获得各种色彩和质感 醇酸涂料饰面，耐久年限7～10年 聚酯和硅聚酯涂料饰面，耐久年限为12年以上 聚氟乙烯高级饰面层，耐久年限20～30年，再加硅聚酯罩面层 可达30～40年。
即：建筑防水、建筑热工、材料选择、构造做法、
建筑施工、建筑防火、建筑艺术等等
强调建筑技术、工艺、材料与建筑美学的结合与统一 2.屋顶构造组成： 承重结构—— 屋面基层——有檩方案、无檩方案 保温隔热层——位置灵活 屋面面层——卷材、涂料、金属瓦、彩色压型钢板等 特殊结构：1.薄壳、折板结构不需设屋面板
缺点：造价偏高，推广慢 2.橡胶卷材防水屋面构造： 三元乙丙橡胶卷材屋面构造做法： 卷材规格：1m宽，20m长 胶粘剂：CX404 卷材拼接：搭接宽度至少100mm，用硫化性丁基橡胶作胶粘剂 保护层： 用银色着色剂，防止老化
3.2涂膜防水屋面
1.涂膜防水屋面的优缺点和适用范围 基本原理—— 涂膜防水屋面的优点： 耐气候性能较好，避免低温冷脆开裂、高温流淌 常温下施工、操作简便、适用于各种形状的屋面、 寿命较长（10年左右）、屋面自重轻（30N/㎡左右） 适用范围：钢筋混凝土薄壳屋顶、拱屋顶等钢筋混凝土基层屋顶

第3章-大跨度建筑构造关于屋面压型钢板及夹芯板PPT课件

第3章-大跨度建筑构造关于屋面压型钢板及夹芯板PPT课件
6
（2）、接缝构造： B、横向连接：a、搭接缝；b、卡扣缝；c、卷边缝
搭接缝构造要点:
①搭接处设密封胶带。 ②搭接方向宜与主导风
向一致。
-
7
（2）、接缝构造： B、横向连接：a、搭接缝；b、卡扣缝；c、卷边缝
-
8
-
4
3 、连接与接缝构造：
（１）、彩板连接： 彩板大多直接支承于檩条（槽钢、工字钢或轻钢）上。 檩条间距：一般为1.5～3.0m。 屋面板的坡度：与降雨量、板型、拼缝方式有关。一 般不小于3°。
-
5
（2）、接缝构造： A、纵向连接：
≥
-
构造要点:
①纵向搭接应位于檩条 处，且每块板伸入支座 长度≥50mm,故搭接处改 用双檩或檩条一侧加焊 通长角钢； ②纵向搭接长度： 坡度≥10%：200mm； 坡度＜10%：250mm； ③搭接部位设密封胶带。
板长： ≤ 12m 板厚：单层彩板： 0.4~1.0mm
保温夹芯彩板：常用50~100mm 2 、编号：
-
3
2 、编号：由产品代号和规格尺寸组成。
压型钢板代号：YX 波高：35mm 波间距：125mm 单块板有效宽度：750mm 编号：YX35-125-750(V125)
硬质聚氨酯夹芯板代号：JYJB 波高：42mm 波间距：333mm 单块板有效宽度：1000mm 编号：JYJB42-333-1000
平屋面建筑构造坡屋面建筑构造屋面构造屋面细部构造隐蔽坡屋面建筑构造图集屋面防水构造屋面构造图集种植屋面构造彩钢板屋面彩色压型钢板屋面

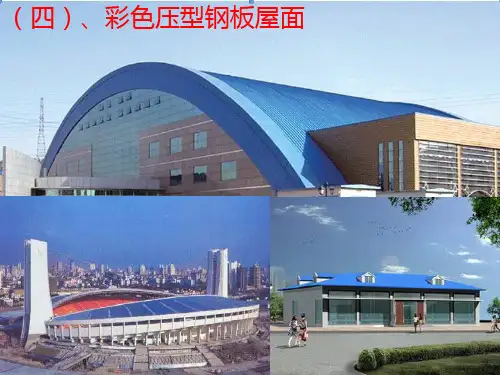

（四）、彩色压型钢板屋面
-
1
（四）、彩色压型钢板屋面
根据彩板的功Байду номын сангаас分为单层彩板和保温夹芯彩板。

大跨度建筑的结构类型及造型

大跨度建筑的结构类型及造型
桁架拱网架网壳膜材仅为表皮使用自身结构承载作用不能得到充分发挥结构跨度造型也受到支撑骨架的限制上海八万人体育上海八万人体育场与它前面的场与它前面的老上海万人体育老上海万人体育场场充气膜结构充气膜结构利用膜材料制成气囊充气后总利用膜材料制成气囊充气后总是以曲线和曲面来构成自己独特外是以曲线和曲面来构成自己独特外薄膜结构兼有承重和维护功能简薄膜结构兼有承重和维护功能简化建筑构造

薄壳结构形式
筒壳 圆顶壳 双曲扁壳 双曲抛物面壳

双曲扁壳与双曲抛物面壳
北京火车站——双曲扁壳
薄壳结构的建筑造型

建筑造型是以各种几何曲面图形 为基本，有圆筒形、圆球形、双 曲抛物面形。 不简单重复上述基本形式，而是 巧妙地运用交贯、切割、改变参 数等方法，重新组合再创造。造 型独特新颖，突出建筑个性。
巴黎国家工业与技术中心陈列馆
三束锥状双曲面薄壳交 汇于屋顶中心，立面呈 抛物线形，上下双层壳 板组成空腔壳体，平均 厚度18CM,仅为跨度的 1/144。
美 国 麻 省 理 工 学 院 礼 堂

埃罗· 沙里宁，1/8球面薄壳，平面为曲边三角 形，边梁向上卷起，传递荷载至三个支座，地 下埋设水平拉杆，平衡推力，铜板覆盖，玻璃 幕墙曲面外墙。
肯尼迪机场候机楼
四片双曲面钢砼薄壳合围成 屋顶，展翅飞翔的大鸟。采 光带分开四部分，边梁朝支 座逐渐加宽，适应增大的内 力。模型实验，艺术与结构 的完美结合，没有生硬的几 何图形痕迹。
空间网格结构
多根杆件
以一定规律 节点连接
平板网架 曲面网壳 空间结构形式
1、多向受力结构，整体性强，稳定， 刚度大； 2、杆件主要承受轴向拉、压力，符合 材料特性，节省； 3、结构高度小，有效利用空间； 4、杆件规格统一，易于生产。

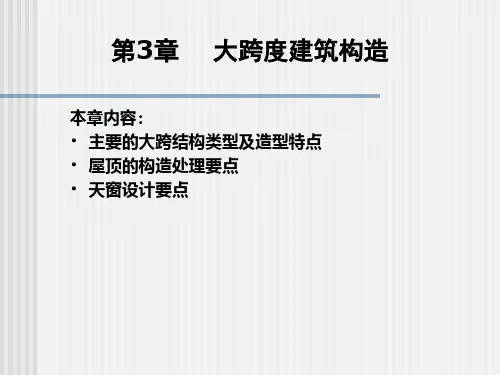

第3章+大跨度建筑构造

第3章+大跨度建筑构造
b、透光材料下设折光板等
2、细部构造：
（1）承重结构
2、细部构造：
（2）玻璃的安装
2、细部构造：
（2）玻璃的安装
如用采光罩时，直接将采 光罩安装在承重结构上。
采光罩
固定型 通风型 开起型
2、细部构造：
（3）排水处理： A、当天窗面积较小时，可直接排至旁边的屋面； B、当天窗面积较大或不便排至旁边屋面时，可设天沟。 天沟的设法：a、单独构件；b 、与井字梁等结构构件结合设置。
气承式（气撑式） 气囊式（气肋式） 张拉式（索膜结构） 骨架式
2） 膜材料
织物基材：玻璃纤维、聚酯纤维 涂层：聚四氟乙烯、硅酮、聚氯乙烯
体育场张拉膜结构顶盖
可以想象把索网结构的索细化加密，直 到交织成一张薄膜
张拉膜结构的连廊
张拉膜结构的展示空间
某体育场由半透明的充气膜结构覆盖，可根据不同球队的比赛改变外观的颜色
彩板大多直接支承于檩条（槽钢、工字钢或轻钢）上。 檩条间距：一般为1.5～3.0m。 屋面板的坡度：金属板屋面≥ 5%；卷材屋面≥ 3%；
（2）、接缝构造：
A、纵向连接：
≥
构造要点:
①纵向搭接应位于檩条 处，且每块板伸入支座 长度≥50mm,故搭接处改 用双檩或檩条一侧加焊 通长角钢； ②纵向搭接长度： 坡度≥10%：200mm； 坡度＜10%：250mm； ③搭接部位设密封胶带。
（防水涂料的抗拉强度和延伸率大时采用）
（1）基层处理：同前 （2）防水层：分做两层涂刮 （3）保护层：同前
3、细部构造：
3.2.4 金属瓦屋面
材料：镀锌钢板、铝合金等
构造层次：
（可加铺一层防水卷材）
檩条
木屋面板
金属瓦（防腐处理）

常用大跨度结构

常用大跨度结构

大跨度建筑构造--屋顶构造
彩色压型钢板屋面
——材料形式
大跨度建筑构造--屋顶构造
彩色压型钢板屋面
——材料形式
大跨度建筑构造--屋顶构造
彩色压型钢板屋面——构造层次与细部构造： 波高以35mm为界，纵向接缝搭接长度不小于100mm
彩色压型钢板屋面
大跨度建筑构造--中庭天窗构造

四、网架结构及其造型
四、网架结构及其造型
四、网架结构及其造型
四、网架结构及其造型
四、网架结构及其造型
Palacio de los Deportes, /wiki/Venues_of_the_1968_Summer_Olympics
四、网架结构及其造型
——设置排水槽，排水槽要保证必要的排水坡度，排水路径不能过长
3. 天窗应有良好的防水性能
——足够的排水坡度、排水路线短捷畅通、接缝严密
4. 防止眩光对室内的影响
——采用具有漫反射性能的透光材料、加设折光构件
大跨度建筑构造--屋顶构造
金属瓦屋面
——构造层次：檩条、木望板、干铺油毡（一层）、瓦材（防腐处理） ——屋面划分：瓦材尺寸不宜超过2m ——细部构造：拼缝、泛水、天沟、檐口等
大跨度建筑构造--屋顶构造
金属瓦屋面拼缝构造
金 属 瓦 屋 面 构 造 实 例
金 属 瓦 屋 面 构 造 实 例
五、折板结构及其造型
特点
L1/L2≤1 L1/L2≥1 短折板 长折板 L2：波长（不宜大于12m）， L1：跨度
f长折板=（1/10~1/15）L1，f短折板≥（1/8）L1
——薄、省材；预制装配（装配整体式）；构造简单
五、折板结构及其造型

大跨度空间结构建筑构造概述

大跨度空间结构建筑构造概述
建
筑
材
当 代
料
建
筑 设
与
计 语
构
汇 解 析
造
1
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
六.折板结构及其建筑造型
折板是以一定倾斜度整体连接的一种 薄板体系，一般采用钢筋混凝土或钢 丝网水泥建造。 （一）受力特点、优缺点和适用范围 1. 受力特点
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
24
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
25
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
九 .张拉膜结构及其建筑造型 张拉膜结构是利用骨架、索网将各种
现代薄膜材料绷紧形成建筑空间的一种结 构。
作为新的建筑形式于本世纪五十年代 在国际上开始出现，至今已有四十多年的 历史，特别是到了七十年代以后，膜结构 的应用得到了迅速发展。膜结构重量只是 传统建筑的三十分之一,造型自由轻巧、 制作简易、安装快捷，阳光的照射下，由 膜覆盖的建筑物内部充满自然漫射光，无 强反差的着光面与阴影的区分，室内的空 间视觉环境开阔和谐 。因而使它在世界 各地受到广泛应用。
4. 双曲抛物面壳 双曲抛物面壳是马鞍形薄壳
结构，由壳面和边缘构件组成。 从双曲抛物面壳上取一部分进 行组合，则可以形成各种形式 的扭壳结构。
11

建筑构造屋顶构造ppt课件

建筑构造屋顶构造ppt课件
雨水口：雨水口是将天沟的雨水汇集至雨水 管的连通构件，雨水口有设在檐沟底部的水 平雨水口和设在女儿墙根部的垂直雨水口两 种(图5.9)。
雨水管
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
5.1 概述
5.1.1 屋顶的作用及构造要求
屋顶主要有三个作用：一是承重作用；二是 围护作用；三是装饰建筑立面。
屋顶应满足坚固耐久、防水排水、保温隔热、 抵御侵蚀等使用要求，同时还应做到自重轻、构 造简单、施工方便、造价经济，并与建筑整体形 象协调。其中防水是对屋顶的最基本的要求，屋 面的防水等级和设防要求见表5.1。
坡屋顶：指屋面排水坡度在10%以上的屋顶。 (图5.2)
曲面屋顶：一般适用于大跨度的公共建筑 中。(图5.3)
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
表5.1 屋面的防水等级和设防要求
项目
防水层 建筑物类别 使用年
限
特别重要的
Ⅰ 级
民用建筑和 对防水有特 殊要求的工
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。

建筑构造ppt课件

建筑构造ppt课件

2024/1/21
1
二、建筑物的组成
垂直部分——内、外墙，柱，门 窗，基础
水平部分——屋顶、楼板、地面
建筑物
上、下层联系部分——楼梯（坡道、 电梯等）
其它部分——阳台、雨蓬、遮阳、 管道、 烟囱
2024/1/21
2
1. 基础——承重构件 坚固稳定，抵抗冰冻、地 下水侵袭
2. 墙、柱——承重、围护、分隔构件 坚固稳 定、耐久
4
第二节 建筑的类型
一、按建筑使用功能分类
1.居住建筑 2.公共建筑 3.工业建筑 4.农业建筑
二、按建筑的规模大小分类
1.大量性建筑 2.大型性建筑
2024/1/21
5
三、按建筑层数分类
1.住宅建层 多层建筑
7~9层 中高层建筑 10层以上 高层建筑
2.公共建筑层数分类
五、按建筑的耐火等级分类
现行《建筑设计防火规范》把建筑物的耐火等级 分为四级：一级的耐火性能最好，四级最差。
2024/1/21
7
性质重要或规模宏大或具有代表性的建筑， 通常按一、二级耐火等级进行设计。
大量性或一般的建筑按二、三级的耐火等级 设计。
很次要的或临时建筑按四级耐火等级设计。
耐火极限——按建筑构件的时间—温度标准曲线进行
第一章 绪论
第一节 建筑物的构造组成
一、建筑构造的研究对象及任务
建筑构造是研究在各种使用条件下，如何使材料、制 品、构件所组成的房屋各个构成部分，达到适用、牢固、 经济、美观。
房屋构造的合理性，取决于： 是否抵抗自然侵袭 是否满足各种不同使用要求 是否符合力学原理 选用材料、构件是否合理 施工上是否方便 对建筑艺术上是否有提高
公共建筑及综合性建筑总高度超过24m者（不 包括高度超过24m的单层建筑）

建筑构造屋顶构造

建筑构造屋顶构造
② 采用钢筋混凝土屋面板作为屋顶的结构层， 上面固定挂瓦条挂瓦，或用水泥砂浆、麦秸泥等固 定平瓦(图5.34)。
（二波形瓦屋面
❖ 波形瓦可用石棉水泥、塑料、玻璃钢和金 属等材料制成其中以石棉水泥波形瓦最为 常用
❖ 石棉水泥瓦具有一定的刚度，每张瓦的尺 寸较大，可直接铺钉在檩条上。一般用于 无保温隔热要求的低标准建筑中。
架可用木材、钢材、钢筋混凝土制作，形 状有三角形、梯形、拱形、折线形等屋架 支承在纵向外墙或柱上，上面搁置檩条或 钢筋混凝土屋面板承受屋面传来的荷载。
屋架承重与横墙承重相比，可以省去 承重的横墙，使房屋内部有较大的空间， 增加了内部空间划分的灵活性图5.30)。
坡屋顶坡度的形成及屋面支承系统
屋架支承坡屋顶
❖ （讲义直管式雨水口
❖ 防止雨水从雨水口套管与沟底接缝处 渗漏，应在雨水四周边加铺柔性防水层并 铺至套管内壁。
❖ （2）弯管式雨水口 ❖ 雨水口安装时，在雨水口处的屋面应
加铺附加卷材与弯头搭接浇筑混凝土防水 层，防水层与弯头交接处用油膏嵌缝。
四、平屋顶柔性防水屋面
（一柔性防水屋面的构造层次和做法
❖ 有组织排水方案分为外排水和内排水两种基 本形式
❖ 外排水：屋顶雨水由室外雨水管排到室外的 排水方式按照檐沟在屋顶的位置外排水的檐 口形式有：沿屋面四周设檐沟、沿纵墙设檐 沟、女儿墙外设檐沟、女儿墙内设檐沟等图 5.6)。
❖ 常用的外排水方式有女儿墙外排水、檐沟外 排水、女儿墙挑檐沟外排水。
❖ 内排水：屋顶雨水由设在室内的雨水管排到 地下排水系统的排水方式(图5.7)。
讲义) 材料找坡
又叫垫置坡度是将屋面板水平搁置， 然后在上面铺设水泥炉渣、石灰炉渣等 廉价轻质材料形成坡度
特点：结构底面平整，容易保证室内 空间的完整性，但垫置坡度不宜太大， 否则会使找坡材料用量过大，增加屋顶 荷载。当屋顶坡度不大或需设保温层时 广泛采用的做法。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

——桁架 ——刚架 ——拱
——……
（把结构构件本身作为 独立的单元来考虑）
——网架 ——折板 ——薄壳 ——悬索
——……
（把结构的所有组成构件协同起 来共同跨越空间，作为整体来考
虑——整体作用大于单个作用之
和，且多向受力比单向受力更发
挥材料潜力，空间工作比平面工
作更符合力的自然传递路线）
ppt课件
10
第三：按照力的改向以及传递的特有机制进行 分类：
形态作用结构体系：悬索结构、帐篷结构、 气囊结构、拱结构
向量作用结构体系：平面桁架、钢架结构、 空间桁架
截面作用结构体系：梁结构、框架结构、 板结构等
面作用结构体系：折板结构、薄壳结构等
ppt课件
11
3、十种常用的大跨度结构形式
•拱 • 刚架 • 桁架 • 网架 • 折板
大跨度建筑发展的原因： 社会的需要 、新材料与新技术的应用。
ppt课件
3
大跨度建筑的结构形式 ：
除了传统的梁架或桁架屋盖外，比较突出 的 则是新创造的各种钢筋混凝土薄壳与折板以及 悬索结构、网架结构、钢管结构、张力结构、 悬挂结构、充气结构等空间结构
ppt课件
4
发展的趋势：
建筑的外貌愈来愈紧密地与新材料、新结 构、新的施工技术相结合，覆盖空间越来越 大。由于大跨度建筑多为公共建筑，人流多， 占地面积大，因此一般位于城市边缘或郊区。
——英国千年穹
（365m，帐篷结构）
ppt课件
8
2、大跨度结构形式可分为三大类
按照结构的材料分类： ——砌体结构 ——木结构 ——混凝土结构 ——钢结构 ——膜结构 ——索结构 ——复合材料结构
ppt课件
9
第二：按照结构的空间布置形式分类，可 以分为平面结构和空间结构两类。
• 平面结构体系
• 空间结构体系
ppt课件
17
（2）、钢屋架 特点：小桁架的组合， 杆件长度较短 下眩受拉 适用跨度：３６米以上
（3）、钢筋混凝土屋架 受力性能好 结点杆件数不多于5 腹杆与玄杆夹角不小于30度
ppt课件
18
2、门式刚架的结构特点与适用范围
（1）、从连接方式分：无铰刚架、两铰刚架、 三铰刚架
ppt课件
6
大跨度建筑的利与弊
利：近二三十年来，各种类型的大跨度建筑所取得的成 就，已有力地说明了新技术革命为人们所带来的效益。 它使人们的梦想成真，并使这类本来受技术条件制约极 大的建筑居然能在建筑技术与建筑艺术有机结合中产生 多姿多彩的艺术风貌，令人耳目一新。
弊：但是目前看来，要增加建筑的跨度在技术上并非是 不可解决的事，问题是造价不成比例的飙升是否值得， 以及由于建筑过大、人口在一个建筑某一段时间内的过 于集中而产生的一系列其他问题，例如建筑在日常运作 中过分依靠能源，与人们在交往与进出的高峰时间中所 形成的建筑内部与建筑对城市的交通压力等。因此问题 不是越高越大就越好，而是究竟要建多大与多高。
受力特点
ppt课件
14
ppt课件
15
优点： 受力性能好（受力均匀，材料利用充分） 扩大了梁式结构的适用跨度 桁架可以用多种材料制造 桁架体型可以多样化 施工方便
ppt课件
16
屋架的类型
（1）、木屋架 特点：节间大小均匀， 杆件内力不致突变太大 适宜跨度：９～２１米 最经济跨度：９～１５米 节间长度：1.5~2.5m
跨结构，跨度可达４０米，最适宜１８米左右 刚度较差，受荷后产生挠度，用于工业厂房时，
吊车起重量不能过大
广泛用于工业厂房和体育馆等
ppt课件
23
3、拱结构
拱的结构特点与优缺点
ppt课件
24
（１）利用地基基础直接承受水平推力 （落地拱）
ppt课件
25
拱结构的形式
按力学结构分：三 铰拱、两铰拱和无 铰拱
无铰刚架：超静定刚架，结构刚度大，但地基有不均匀 沉降时，将使结构产生附加内应力
有铰刚架：静定刚架，地基有不均匀沉降时，对结构不 会产生附加内应力，但跨度大时，刚度较差，一般用于 小跨度（12m）和基础较差的情况
ppt课件
19
（2）根据几何形状的不同，分为：平顶 和坡顶、拱顶以及单跨、多跨和单柱悬挑 等形式。
• 薄壳 • 悬索 • 帐篷薄膜 • 充气薄膜 • 悬挑
ppt课件
12
三、大跨度建筑屋顶的类型及其特点
1、桁架结构
各杆件受力均以单向拉、压为主，通过 对上下弦杆和腹杆的合理布置，可适应结构 内部的弯矩和剪力分布。由于水平方向的拉、 压内力实现了自身平衡，整个结构不对支座 产生水平推力。
ppt课件
13
（3）根据截面形式的不同，又可以分为： 矩形、I形、T形和箱形。
（4）根据材料的不同可分为：钢筋混 凝土钢架、钢刚架、胶合木刚架等。
（5）根据结构的形式的不同可以分为： 实腹式和空腹式。
ppt课件
20
ppt课件
21
ppt课件
22
特点
杆件较少，制作方便，结构内部空间较大 梁柱刚接，横梁弯矩较铰接减少，适用于中小
(一)70年代中期以前的大跨度建筑:
近些年来，大跨度建筑新结构屋顶可分为以下 类型：
⒈钢筋混凝土薄壳顶：
利用钢筋混凝土薄壳结构来覆盖大空间的做 法已越来越多，屋顶形式也多种多样。
ppt课件
5
(二)70年代中期以后的大跨度建筑:
这个时期一系列新的成就集中的表现在体 育建筑和交通建筑方面，空间开阔灵活、造型 新颖别致、结构与使用功能先进，受到举世瞩 目。在这些大跨度屋盖中，上面提过的悬索结 构、预制钢筋混凝土空间结构、金属管网架结 构、活动屋顶、木制网架结构、充气结构等都 有新的发展。
大跨度建筑屋顶
ppt课件
1
主要内容
一、大跨度建筑屋顶的发展 二、大跨度建筑屋顶的结构类型 三、大跨度建筑屋顶的类型案例
ppt课件
2
一、大跨度建筑的发展：
近代大跨度建筑在十九世纪末已有 很大创 新，20世纪30年代以后，尤 其是二战后的几十年中，大跨度建筑又 有突出的进展。它主要用于展览馆、体 育馆、飞机库，以及一些公共建筑。
ppt课件
7
二、大跨度建筑屋顶的结构类型
1、基本概念
• 界定：30M
• 选择结构形式的意义
• 历史
——造型
——万神庙
——空间利用Байду номын сангаас合理性
——美国·底特律·韦恩县体育馆 （Wayne County stadium ）
——对内部装饰的影响
（266m，圆形钢网壳）
——上海体育馆
（110m，圆形钢平板网架）
