RK2675Y医用泄漏电流测试仪说明书

位钮，将使仪器复位。 (10) 若被测医用电气设备的外壳或外壳的一部分是用绝缘材料制成的，必须将最大
面积为 20cm×10cm 的金属箔紧贴在绝缘外壳或外壳的绝缘部分上作为外壳导体。 (11) 符合 GB9706.1 图 18，图 19． 4、患者漏电流的测量：
(1)将被测医用电气设备(FE)与仪器(FE)连接端连接，将 FE 连接端的接地开关按下，使 FE 端接地，将被测医用电气设备保护接地(PE)与仪器保护接地(PE) 连接端连接，将 PE 连接端的接地开关按下，使 PE 端接地（Ⅰ类设备）；对Ⅱ类设备，不用 PE 连接。 (2) 将被测医用电气设备应用部分输出与仪器测量装置(MD)输入端（下面端子）
RK2675Y 系列医用泄漏电流测试仪产品是在吸收、消化国际先进泄漏电流测试仪的基础上，结合我国众多用户的实际使用情况加以提高完善的。RK2675Y 系列医用泄漏电流测试仪是我厂一款全数显改进型新产品，能同时显示测试电压、泄漏电流和测试时间（均为数字显示），属国内首创，可根据用户的不同需求连续任意设定泄漏电流报警值；定时器采用倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到 99 秒，功能更加丰富实用。医用泄漏电流测试仪在电压取样上采用线性整流电路，一改过去一贯使用的桥式整流方法，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更好，精度更高。仪器在泄漏电流测试时，检测电路交流电流采用真有效检波电路和直流电流直流滤波电路，能够测量直流、交流、正弦波和复合波形频响可达 1MHz。RK2675Y 系列泄漏电流测试仪的隔离电源容量若不加后缀为 500VA，若加“-1”（如 RK2675Y-1）为 1kVA，更大隔离电源容量可特别定做。
可设定并显示泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值； 21、泄漏电流量程转换开关：按下时为 0-200 µ A，弹出时为 2/10mA； 22、泄漏电流量程转换开关：按下时为 0-10mA，弹出时为 0～2mA 23、泄漏电流交流、直流显示转换开关：按下时为直流电流显示，弹出时为交流电流显示； 24、定时开关：开时为 1s-99S 内任意设定（倒计时），“关”时为手动； 25、时间预置拨盘，可在 1 s-99s 任意设定定时时间； 26、测试工作电压、辅助电压(V2)显示转换开关：按下时为测试工作电压显示（power 端口电压），弹出时为辅助电压(V2)显示（S9 端口）； 27、辅助电压(V 2)调节钮：顺时针为大，反之为小； 28、测量装置(MD)输入端（接地端）的接地开关：按下该端接地，弹出该端与地开

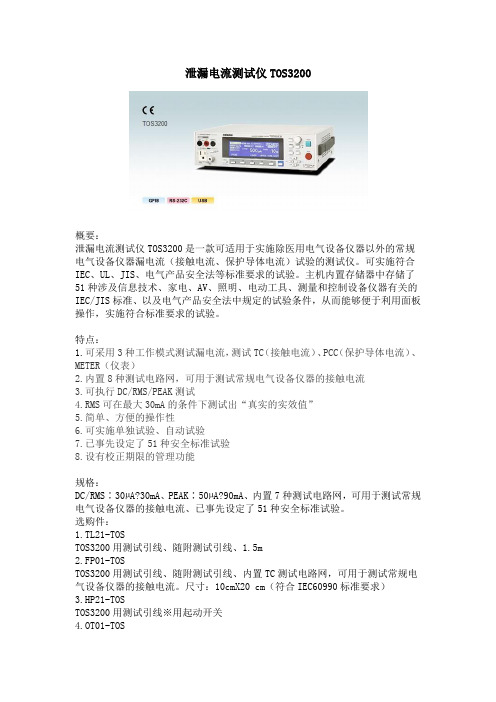

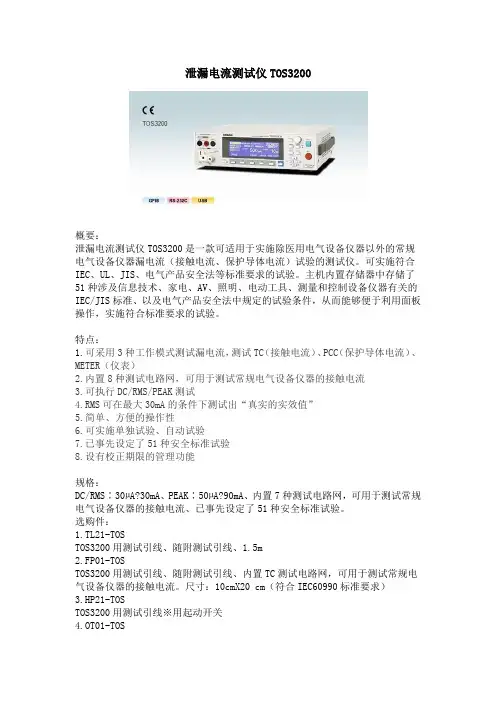

6 泄漏电流测试仪TOS3200

泄漏电流测试仪TOS3200概要：泄漏电流测试仪TOS3200是一款可适用于实施除医用电气设备仪器以外的常规电气设备仪器漏电流（接触电流、保护导体电流）试验的测试仪。

可实施符合IEC、UL、JIS、电气产品安全法等标准要求的试验。

主机内置存储器中存储了51种涉及信息技术、家电、AV、照明、电动工具、测量和控制设备仪器有关的IEC/JIS标准、以及电气产品安全法中规定的试验条件，从而能够便于利用面板操作，实施符合标准要求的试验。

特点：1.可采用3种工作模式测试漏电流，测试TC（接触电流）、PCC（保护导体电流）、METER（仪表）2.内置8种测试电路网，可用于测试常规电气设备仪器的接触电流3.可执行DC/RMS/PEAK测试4.RMS可在最大30mA的条件下测试出“真实的实效值”5.简单、方便的操作性6.可实施单独试验、自动试验7.已事先设定了51种安全标准试验8.设有校正期限的管理功能规格：DC/RMS∶30µA?30mA、PEAK∶50µA?90mA、内置7种测试电路网，可用于测试常规电气设备仪器的接触电流、已事先设定了51种安全标准试验。

选购件：1.TL21-TOSTOS3200用测试引线、随附测试引线、1.5m2.FP01-TOSTOS3200用测试引线、随附测试引线、内置TC测试电路网，可用于测试常规电气设备仪器的接触电流。

尺寸：10cmX20 cm（符合IEC60990标准要求）3.HP21-TOSTOS3200用测试引线※用起动开关4.OT01-TOS在选购件中备有符合世界各国插塞规格要求的多功能电源插座（另外销售）5.RC01-TOS远程控制箱（用于单手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P】6.RC02-TOS远程控制箱（用于双手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P】7.KRA3-TOS机柜适配器（英制尺寸）对应机种：TOS32008.KRA150-TOS机柜适配器（米制尺寸）对应机种：TOS3200。

泄漏电流测试仪操作规程

泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。

2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。

3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。

二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。

2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。

3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。

4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。

三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。

2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。

3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。

四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。

2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。

3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。

4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。

以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。

2泄漏电流测试仪操作规程

4.4、特别注意，测试过程因被测产品外壳带电，严禁接触被测产品，防止触电，拆下产品时要先断电。
4.5、测试电压：1.06倍额定电压，例：额定电压220v，测试电压调为233V
4.6、检点电压：250V
5、点检方法：
5.1、打开测试仪电源，关闭定时开关，按下启动键，机器处于空载测试状态，调整调压器使测试仪电压为250V，然后按下复位键，使测试仪处于复位状态0V电压输出。
6、操作步骤：
6.1、每次测试前必须对仪器进行点检，点检合格后方可使用。
6.2、根据测试机型的额定电压设置测试电压：1.06倍额定电压，然后按下复位键，使测试仪处于复位状态0V电压输出。
6.3、将被测机型的电源线插头插入测试仪端三孔插座内，并将被测机型的电源开关置ON挡接通。
6.4、打开定时开关，设置测试时间定时为5秒。
2、范围：
适用于本公司内CC2675E型泄漏电流测试仪的测试操作。
3、定义：
4、操作条件：
4.1、工具设备：绝缘手套、绝缘垫、点检器（MΩ）、泄露电流测试仪、调压器、隔离变压器。
4.2、人员要求：熟悉仪器的各项性能及安全操作要求，应由固定岗位人员操作、非本岗位人员严禁操作。
4.3、操作者操作时坐椅和脚下必须垫好绝缘垫，手带绝缘手套；只有在测试灯熄灭状态下，无电压输出方时可进行被测机型连接或拆卸操作。
7.2、测试产品下方也需垫绝缘垫，防止漏电影响测试结果。仪器必须可靠接地。
7.3、在连接被测体时必须保证电压输出“0”及在“复位”状态。
要在粉尘的环境中使用或存放。
7.5、操作人员离开岗位必须断开仪器电源。
6.5、检查各开关的状态：定时开关打开、电流量程开关为2mA档、预置开关处于测试状态、换相开关处于自动状态。

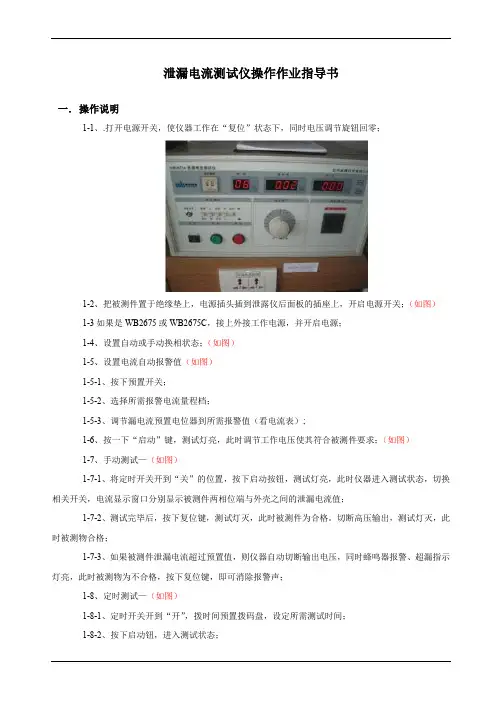

泄漏电流测试仪操作作业指导书

泄漏电流测试仪操作作业指导书一．操作说明1-1、.打开电源开关，使仪器工作在“复位”状态下，同时电压调节旋钮回零；1-2、把被测件置于绝缘垫上，电源插头插到泄露仪后面板的插座上，开启电源开关；（如图）1-3如果是WB2675或WB2675C，接上外接工作电源，并开启电源；1-4、设置自动或手动换相状态；（如图）1-5、设置电流自动报警值（如图）1-5-1、按下预置开关；1-5-2、选择所需报警电流量程档；1-5-3、调节漏电流预置电位器到所需报警值（看电流表）;1-6、按一下“启动”键，测试灯亮，此时调节工作电压使其符合被测件要求；（如图）1-7、手动测试—（如图）1-7-1、将定时开关开到“关”的位置，按下启动按钮，测试灯亮，此时仪器进入测试状态，切换相关开关，电流显示窗口分别显示被测件两相位端与外壳之间的泄漏电流值；1-7-2、测试完毕后，按下复位键，测试灯灭，此时被测件为合格。

切断高压输出，测试灯灭，此时被测物合格；1-7-3、如果被测件泄漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；1-8、定时测试—（如图）1-8-1、定时开关开到“开”，拨时间预置拨码盘，设定所需测试时间；1-8-2、按下启动钮，进入测试状态；1-8-3、当定时到，测试电流被切断，被测物为合格；若泄漏电流过大，不到定时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。

按一下复位键，即可消除报警声；1-9、自动测试—（如图）1-9-1、定时与否由用户设置，相位“自动∕手动”置在“自动”状态.；1-9-2、按下启动键，进入测试状态，仪器内部相位每隔2秒自动切换一次，测试状况同上；二．注意事项2-1、请勿在腐蚀性环境中使用仪器（不要在含有腐蚀性液体或气体的地方使用本仪器，否则将对仪器造成伤害）2-2、请勿在爆炸性环境下操作（不在存放易爆品的地方使用本仪器，否则可能危及人身安全）2-3、请勿在严重粉尘环境下使用（本仪器内有大功率发热器件，大量粉尘会影响通风和散热效果）2-4、采用标准的电源擦头座（采用单相250ⅴ／10A三级标准电擦、插座，其接地极必须与地线相连！）2-5、供电电源（打开电源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220V ±10℅，50Hz）2-6、保险丝（为避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载。

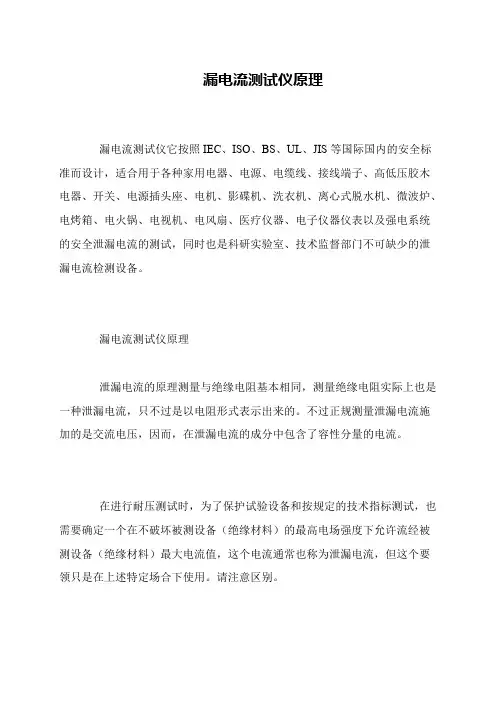

漏电流测试仪原理

漏电流测试仪原理
漏电流测试仪它按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计，适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试，同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。

漏电流测试仪原理
泄漏电流的原理测量与绝缘电阻基本相同，测量绝缘电阻实际上也是一种泄漏电流，只不过是以电阻形式表示出来的。

不过正规测量泄漏电流施加的是交流电压，因而，在泄漏电流的成分中包含了容性分量的电流。

在进行耐压测试时，为了保护试验设备和按规定的技术指标测试，也需要确定一个在不破坏被测设备（绝缘材料）的最高电场强度下允许流经被测设备（绝缘材料）最大电流值，这个电流通常也称为泄漏电流，但这个要领只是在上述特定场合下使用。

请注意区别。

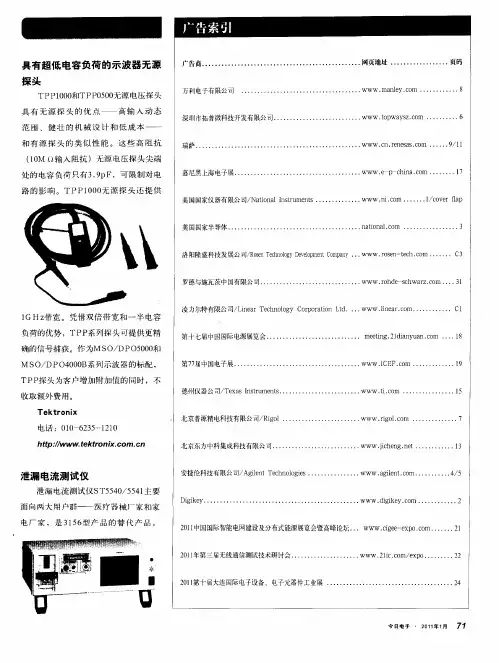

泄漏电流测试仪

电话：８０１—０８０８０１９
Ｊｆ：ｗｗｗ．ｇｉｎＬｏｆ／，／ａｌｅｃｍ
ＳＴ５４省略了患者泄漏电流（就是５１也
ｎｔｏｋ－Ｉ６６１Ｏ）的测量功最新版的操作系统及开发工具共同组成ｅｗｒＢＥＣ００一１能。与３５ｆ较，Ｓ５０５４改善和了风河公司覆盖范围十分广泛的多核软１６ＬＴ５４／５１提高的规格有：接口标准配置了ＵｓＢ，件阵容，其中包含了针对多核硬件需
罗德与施瓦茨中国有限公司
ｗｗｗ．ｏｄｓｈｒ．ｏ．．３ｒｈｅｃｗａｚｅｍ．．１
凌力尔特有限公司／ｉｅｒＴｃｎｌｇｏｐｒｔｎＬｄＬｎａｅｈｏｙＣｒｏａｉｔ．… ｗｗｗ．ｎａ．ｏ … ． … … Ｃｏｏ１ｅｒｃｍ．ｉ．１
１带宽。凭借双倍带宽和一半电容ＧＨｚ
ｗｗｗ．ｐｈｉａｃｍ … … ．１ｅｃｎ．ｏ．７
美国国家半导体
洛阳隆盛科技发展公司／ｏｎＴｃｏｇｅｌｍｎＣｍａｙ… ｗⅥｗ．ｏｅ —ｅｈ．ｏ．．．．ｃＲｓｅｎｌｙＤｖｏｅｔｏｐｎｅｈｏｅｐｒｒｓｎｔｃｃｒ．．．３ｎ
负荷的优势，ＴＰＰ系列探头可提供更精
确的信号捕获。作为ＭＳＤＰＯ５０．Ｏ／００￣ＭＳＤＰＯ００系列示波器的标配，Ｏ／４０Ｂ
第７届中国电子展７

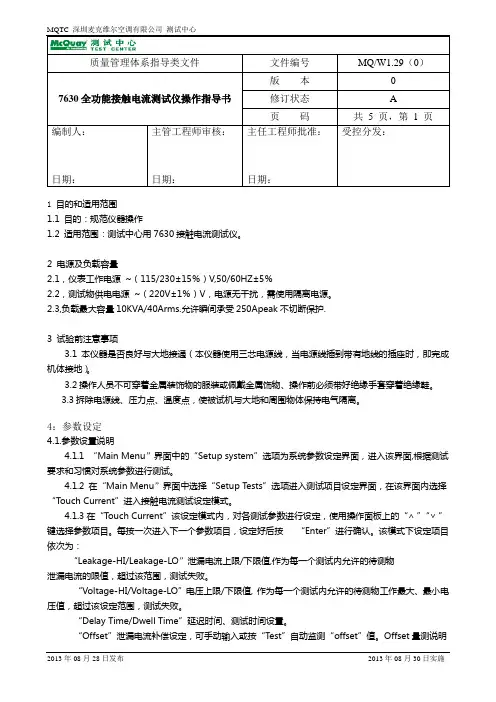

W1.29 7630全功能接触电流测试仪操作指导书(陈)

MQTC 深圳麦克维尔空调有限公司测试中心质量管理体系指导类文件文件编号MQ/W1.29（0）7630全功能接触电流测试仪操作指导书版本0修订状态 A页码共 5 页，第 1 页编制人：日期：主管工程师审核：日期：主任工程师批准：日期：受控分发：1目的和适用范围1.1 目的：规范仪器操作1.2 适用范围：测试中心用7630接触电流测试仪。

2 电源及负载容量2.1，仪表工作电源~（115/230±15％）V,50/60HZ±5％2.2，测试物供电电源~（220V±1％）V，电源无干扰，需使用隔离电源。

2.3,负载最大容量10KVA/40Arms.允许瞬间承受250Apeak不切断保护.3 试验前注意事项3.1本仪器是否良好与大地接通（本仪器使用三芯电源线，当电源线插到带有地线的插座时，即完成机体接地）。

3.2操作人员不可穿着金属装饰物的服装或佩戴金属饰物、操作前必须带好绝缘手套穿着绝缘鞋。

3.3拆除电源线、压力点、温度点，使被试机与大地和周围物体保持电气隔离。

4：参数设定4.1.参数设置说明4.1.1 “Main Menu”界面中的“Setup system”选项为系统参数设定界面，进入该界面,根据测试要求和习惯对系统参数进行测试。

4.1.2 在“Main Menu”界面中选择“Setup Tests”选项进入测试项目设定界面，在该界面内选择“Touch Current”进入接触电流测试设定模式。

4.1.3在“Touch Current”该设定模式内，对各测试参数进行设定，使用操作面板上的“∧”“∨”键选择参数项目。

每按一次进入下一个参数项目，设定好后按“Enter”进行确认。

该模式下设定项目依次为：“Leakage-HI/Leakage-LO”泄漏电流上限/下限值,作为每一个测试内允许的待测物泄漏电流的限值，超过该范围，测试失败。

“Voltage-HI/Voltage-LO”电压上限/下限值, 作为每一个测试内允许的待测物工作最大、最小电压值，超过该设定范围，测试失败。

泄漏电流测试仪使用说明

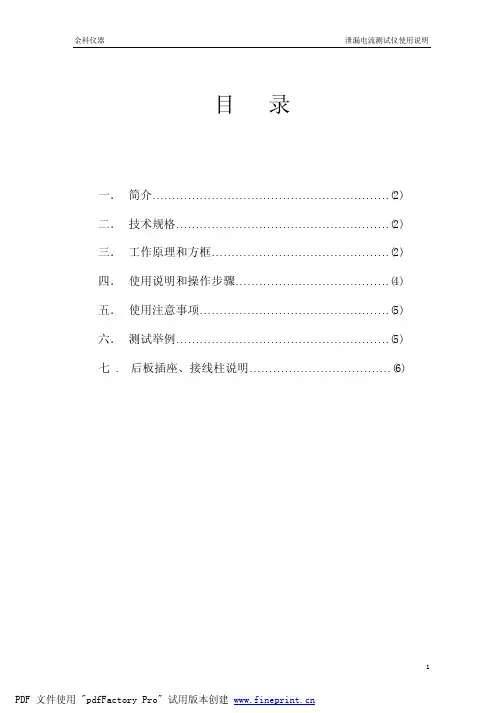

目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。

JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。

泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。

JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。

JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。

本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。

仪器具有自动相位转换功能，以每2秒切换一次相位。

通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。

二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。

泄漏电流测试仪安全操作规程

泄漏电流测试仪安全操作规程
使用前必须认真了解设备的相关测试规范，严格按照安全操作规程进行操作。

一、工作前：
1）确认测试设备已经准备好，电源已开通。

2）必须检查各线路是否接触良好，接地线连接完好。

3）连接被测物体，开启设备，摁F1选择泄漏电流测试。

4）依次选择第一组，第一步（测试工作温度下的泄漏电流）；第一组，第二步（测试工作温度下的泄漏电流）；第二组，第一步（测试泄漏电流）；
第二组，第二步（测试泄漏电流）；分别按start键，开始对应的测试。

5）在本设备和被测物的周围不要堆放各种阻碍本设备操作的任何物体，必须保证用户能随时接触到本设备的任何操作按钮。

二、工作中：
6）请务必了解本系统的技术指标，请务必按系统规范的操作步骤进行。

7）接通电源后，检查显示是否正常，一旦发现任何异常情况或响声立即断电，如出现异常情况，应立即按下紧急开关。

8）在查找异常原因时，要在本设备处于断电状态下进行。

三、工作后：
1）关闭电源；
2）清理地面和设备，保持现场的清洁整齐；
3）拆卸好的各类线材请规范存放，不得使其腐蚀等影响影响之后的安全使用。

四、维护保养：
1）本仪器切忌放于污秽、潮湿的地方，并避免置于含侵蚀性的空气中。

2）定期对设备进行维护保养，对其测试功能进行检测。

五、节能环保要求：
1）操作者在工作时必须做到节约用电、用水、用气；杜绝跑、冒、泄漏现象。

2）操作人员离开工作现场必须关闭电源，完成工作后必须彻底清理现场卫生，达到环保要求。

编制：审核：批准：。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4/ 35
安全和机器的精确性。 • 使用者不得自行更改机器的线路或零件，否则本公司不负任何责任。 • 如果面板需要清洗，用软布与水稀释的中性洗涤剂轻轻擦拭。不要使用挥发性化学物质，如笨等稀释剂。 • 要保持性能和安全运行，建议产品要定期保养，检查，清洁和执行校准。测试引线： •为了避免触电，请勿触摸测试导线尖端。
版权所有：
未经我们的许可，不得全部或部分复制和转载本操作手册。规格和说明书的内容如有变更，恕不另行通知。 5 月 2012 深圳安规检测设备有限公司
二、安全符号
为了安全使用和维护本产品，下面的符号出现在产品使用手册中。请注意每个符号的含义，以确保使用产品的安全。
高电压警告符号，触摸该部分可能导致致命的电休克。Байду номын сангаас
危险标志，表示可能有高压存在，请避免接触。
2/ 35
WARNING 表示潜在的危险情况，如被忽略，可能导致死亡或严重伤害。
CAUTION 表示潜在的危险情况，如忽视，可能会导致产品的损坏。
接地保护端子。
本手册中使用的符号：
• TC：被称为接触电流。 • PCC:被称为保护导体电流。 • EUT：被称为被测设备或被测物。 • PC：计算机和个人工作站的总称。
3/ 35
• 使用产品时确保输入电源在相关电压范围。 • AG9600 电源输入：电压 220V +/-10% ；频率 50/60Hz；最大电流 5A； • 被测物 EUT 电源输入：被测物 EUT 电源输入：电压 85V-220V ；频率 50/60Hz；最大电流 10A • 使用我们提供的电源线。有关电源线的详细信息，请参阅操作手册中的相关介绍。安全接地： •本产品是一种 IEC 安全 I 类设备（设备装配有保护导体端子）。为了防止触电的危险，务必将接地保护端与电气接地端相接（安全接地）。操作人员：
以下标记用于本手册：
表示潜在的危险情况，如被忽略，可能导致死亡或严重伤害。表示潜在的危险情况，如被忽视，可能会导致产品损坏和财产的损失。提示应该知道的信息。术语解释或描述。
三、安全注意事项
下列安全注意事项必须遵守，以避免发生火灾，触电，事故等故障。使用一个在本手册中未指明的标记，有可能会损害该产品提供的保护功能。工作场所： • 本产品是专为室内安全使用设计。请务必在室内使用该产品。 • 测试时尽可能使用非导电材质的工作桌或工作台。测试场所必须随时保持整齐、干净，不得杂乱无章。不使用之仪器和测试线请放到固定位置，一定要让所有的人员都能立即分出何者为正在测试的对象、待测对象、和已测对象。输入电源：
本手册已经悉心编写，如果您还有任何疑问，或发现任何错误和遗漏，请及时联系我们。
适用的固件版本：
AG9600 本手册适用于 AG9600 系列。当您需要向我们提供任何查询，请提供以下信息： • 型号：在前面板的顶部显示 • 固件版本：序号（在后面板的底部显示）
本手册的目标读者：
• AG9600 个人用户或者教学用户。 • 已经了解电气安全检测知识的读者。
接触/泄漏电流测试仪
AG9600 操作手册
1/ 35
感谢您购买 AG9600 接触电流测试仪一、使用操作手册
本手册适用于 AG9600 首次使用者。它给出了 AG9600 详细概述，并介绍了各种设置，维护，安全防范措施等等。为了有效使用 AG9600 功能，请仔细阅读本手册。当您遇到令人感到困惑的操作或者问题时，您还可以查阅本手册。看完后，请始终保持手册在您身边，以便您需要的时候使用。当您移动产品位置时，务必带齐本手册。如果您发现手册有任何的错误，缺页，丢失或者弄脏，无论是哪种情况，请联系你们的代理商或分销商，经过有效协商，他们会提供给你们新的手册。
四、常见问题
• AG9600 包含什么配件？ →检查包装内容 …………………………………………………………………………………10
• 如何配置 EUT 电源？ →被测物 EUT 供电配置……………………………………………………………………………12 • 如何使用测试线？ →使用测试线………………………………………………………………………………………22 • 如何设置测试棒和连接测试线？ →测试棒 Probe 设定 ……………………………………………………………………………24 • 如何初步检查仪器是否正常？ →初步检查仪器 …………………………………………………………………………………23 如何测量接触电流？ →TC 测量 …………………………………………………………………………………………23 • 如何计量 AG9600？ →TC 和 PCC 计量模式 ……………………………………………………………………………27 • AG9600 电源最大功率是多少？ →AG9600 电源参数 ………………………………………………………………………………29 • EUT 被测物的电源最大功率是多少？ →被测物 EUT 电源参数 …………………………………………………………………………29 •如何检查测试导线是否正确传输信号？ →测量网络阻抗检查 ……………………………………………………………………………36
非合格的操作人员和不相关的人员应远离测试区，随时保持测试区的安全和有秩序的状态。万一发生任何问题，请立即关闭各种输入电源。产品用途： • 切勿使用本产品用于其它用途。 • 本产品不设计或生产使用于普通家庭和消费者。保险丝： • 在本产品中保险丝是可以更换的。当更换保险丝时，请确保保险丝的形状，等级以及参数符合本产品的要求。有关详细信息，请参阅操作手册各自的相关介绍。搬迁： • 搬迁产品前，请关闭电源开关，并断开所有连接在产品上的联机。 • 有必要放置保护泡棉和外包装，避免碰伤刮伤等不必要的麻烦。维护和检查： • 为了防止感电的发生，请不要掀开机器的盖子。本机器内部所有的零件，绝对不需使用者的维护。如果机器有异常情况发生，请寻求深圳安规检测设备有限公司或其指定的经销商给予维护。 • 本仪器、输入电源线、测试线、和相关附件等每年至少要仔细检验和校验一次，以保护使用者的
本仪器必须由训练合格的人员使用和操作，操作人员必须随时给予教育和训练，使其了解各种操作规则的重要性，并依安全规则操作本仪器。操作人员和待测物之间不得使用任何金属，不可穿戴有金属装饰的衣服或配戴金属的手饰和手表等，这些金属饰物很容易造成意外的电感。意外电感时，后果也会很严重。本仪器绝对不能让有心脏病或配戴心律调整器的人员操作。
