医用泄漏电流测试仪操作规程一、概述二、操作准备1.确认测试仪是否已经校准,校准有效期是否在使用范围内。
2.确保测试环境符合国家相关标准,如温度、湿度等。
3.检查测试仪是否完好,无损坏和磨损现象。
4.关闭测试仪上的电源开关。
5.将测试仪的电源插头插入合适的插座,确保插座的接地可靠。
三、操作步骤1.将测试物连接到测试仪上,确保连接牢固,没有接触不良。
2.检查测试物是否正常工作状态,如有异常情况,应先解决异常再进行测试。
3.打开测试仪的电源开关,确保测试仪正常启动。
4.设置测试仪的参数,如测试电流范围、测试时间等,根据具体测试需求进行调整。
5.按下“开始测试”按钮,测试仪开始进行泄漏电流测试,测试过程中不得干扰测试物的工作。
6.待测试仪完成测试后,读取测试结果。
7.根据测试结果判断测试物是否符合相关安全标准,如不符合,应进行相应的修理或更换。
8.关闭测试仪的电源开关。
9.拔掉测试仪的电源插头。
四、注意事项1.在测试仪启动前,应检查测试物是否与电源有直接的连接。
如有,应断开与电源的连接后再进行测试。
2.在测试过程中,应保持测试仪的外壳与地电位保持良好连接,以确保测试的准确性。
3.测试物上的一切外部引线和其他外设都应断开,以免干扰测试结果或对测试物造成损害。
4.不得在测试仪动作期间滥用其他电器设备,以免干扰或影响测试结果。
5.在操作医用泄漏电流测试仪时,必须遵循相关安全操作规程,避免触电和短路等危险。
6.测试仪的电源线不得损坏,应定期检查并更换磨损和老化的电源线。
7.操作人员应经过专门培训并获得相应证书,具备操作要求的专业知识和技能,并按照操作规程进行操作。
8.在测试仪启动后,请勿随意拔掉电源插头或关闭电源开关,以免对测试仪或测试物造成损坏。
9.定期维护和校准测试仪,确保测试仪的准确性和可靠性。
五、应急处置1.如发现测试仪有异常情况,应立即停止测试,检查故障原因并进行修理。
2.在测试过程中如发生电击、火灾等紧急情况,应立即切断电源,并采取相应的救援措施。

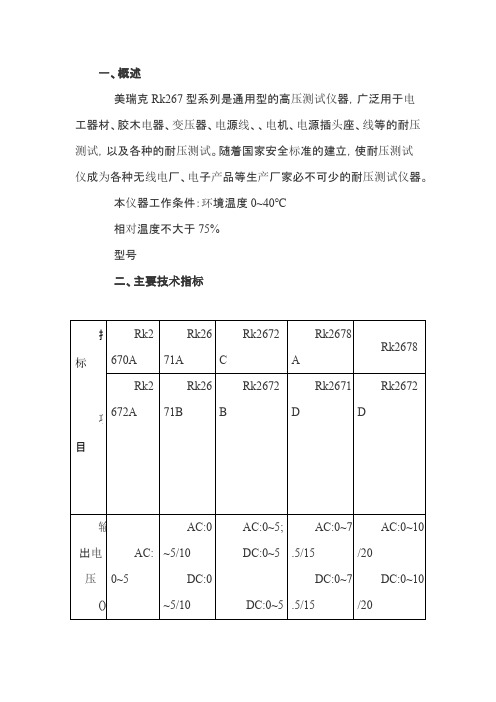

(2) 仪器接地端一定要和电源地可靠连结。
(3) 操作者应戴绝缘手套,脚下应有绝缘垫。
(4) 打开仪器电源前要把“电压调节”旋钮逆时针旋转到底。
(5) 在预置各项功能之前,要将仪器处于“复位”状态。
(6) 不要在测试状态下接触被测件及测试导线。
(7) 不要人为地将输出高压端与机壳或地线短路,以免损坏仪器。
(8) 万一发生意外情况,应立即切断电源。
(9) 指示灯或报警出现故障时应立即检修。
(10) 采用遥控测试时,操作应格外小心,以免发生危险。
四、使用说明:(见前面板功能图) (1)电源开关:仪器总电源。
(2) “启动”开关:按下此开关,仪器进入测试状态,测试灯亮。
(3)“复位”开关:按下此开关,仪器恢复到待测试状态,此时无高压输出。
(4) 遥控插口:遥控测试时的接口。
(5)“电压调节”旋钮:用来调节测试电压的大小。
(6) 高压输出端:仪器测试电压输出端。
(DC高压输出端5kv/20mA,AC高压输出端5kv/100mA) (7) 仪器测试接地端:测试时将此端接地及被测试件一端。
8) “超漏”灯:当仪器检测的漏电流超过设定值时即为超漏,此时“超漏”灯亮,并发出报警声,仪器的输出电压被切断。
此时应按下“复位”键,并将“电压调节”旋钮逆时针旋到底,准备进行下一次检测。
(9) “测试”灯:当仪器“启动”测试时,此灯亮。
(10)“电压”表:三位数字电压表,指示输出电压值。
(11)“电流”表:三位半数字电流表,指示漏电流值。
(12) “定时”表:二位数字显示,显示定时时间。
(Rk2671B为三位数字显示) (13)“定时”开关:可设定定时时间,up加时间,down减时间。
(14) “漏电流”预置电位器:按下“预置/ 测试”开关,可调节此电位器,预置“漏电流”设定值,并在电流表上显示。
(15) “预置/ 测试”开关:按下此开关“预置”状态,反之为“测试“状态。
(16)“漏电流”量程:此档为0 ~ 2mA / 2 ~ 20mA,按下此开关为0~20ma,反之为0~2ma(17) “漏电流”开关:此档为100mA(200mA)档。
泄漏电流测试仪的操作方法及使用注意事项泄漏电流是指在没有故障施加电压的情况下,电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流称为泄漏电流。
按照美国UL标准,泄漏电流是包括电容耦合电流在内的,能从家用电器可触及部分传导的电流。
泄漏电流包括两部分,一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2,后者容抗为XC=1/2pfc与电源频率成反比,分布电容电流随频率升高而增加,所以泄漏电流随电源频率升高而增加。
例如:用可控硅供电,其谐波分量使泄漏电流增大。
泄漏电流测试仪主要由阻抗变换、量程转换、交直流变换、放大、指示装置等组成。
有的还具有过流保护、声光报警电路和试验电压调节装置,其指示装置分模拟式和数字式两种。
操作方法1、插上电源,接通电源开关,电源指示灯亮;2、选择电源量程,按下所需电流按钮;3、选择泄漏电流报警值;4、选择测试时间;5、将被测物接入测量端,启动仪器,将试验电压升至被测物额定工作电压的1.06倍(或1.1倍),切换相位转换开关,分别读取二次读数,选取数值大的读数泄漏电流值。
当转换开关K与零线接通时,测试仪所采样的是中线与外壳间的泄漏电流;当K与相线接通时,测试的是相线与外壳间的泄漏电流。
必须注意的是:K与零线接通或K与相线接通,泄漏电流不一定一样。
这是因为家用电器绝缘弱点的位置是随机的。
因此,泄漏电流测试应通过K转换极性,取其中的较大值作为被测电热器具的泄漏电流值。
测试注意事项1、在工作温度下测量泄漏电流时,如果被测电器不是通过隔离变压器供电,被测电器应彩绝缘性能可靠的物质绝缘垫与地绝缘。
否则将有部分泄漏电流直接流经地面而不经过仪器,影响测试数据的准确性。
2、泄漏电流测量是带电开展测量的,被测电器外壳是带电的。
因此,试验人员必须注意安全,各式各样试验室应制订安全操作规程,在没有切断电流前,不得触摸被测电器。
3、应尽量减少环境对测试数据的影响,测试环境的温度、湿度和绝缘表面的污染情况,对于泄漏电流有很大影响,温度高、湿度大,绝缘表面严重污染,测定的泄漏电流值较大。
泄漏电流测试仪操作指导书(IATF16949-2016/ISO9001-2015)1.0目的规定了CC2675B型泄漏电流测试仪的检测操作安全和测量准确,确保产品达到3C电气安全要求。
2.0范围适用于产品泄漏电流的测试操作。
3.0仪器的主要技术指标3.1测试电压:AC: 0~250V3.2测试电流:AC: 2mA档:0.1~1.99mA;20mA档:2~20mA3.3定时时间:1~99秒手动测试3.4测试精度:电压:显示值±5%;电流:显示值±5% ±2个字;定时:±5% 3.5测试带载功率:不大于2kVA3.6使用电源:AC220V 50Hz4.0使用前注意事项4.1仪器电源应设置有接地线。
4.2操作员应穿戴绝缘防护用品,站在绝缘垫上操作。
4.3测试用水箱应放置在绝缘垫上。
4.4水箱中放满水,水位应保证电热管旋入后发热部位能全部浸入水中。
5.0操作方法5.1在每班批量检测之前,应接上报警试验电阻,验证仪器报警功能是否正常。
如正常则转入下道操作,如不正常则立即报修。
并记录报警功能验证结果。
5.2测试整机时,把测试仪引线对应连接在接线端子排上;测试电热管时,将电热管旋入水箱的螺纹孔中,把测试仪引线对应连接在电热管的接地线和两个电源输入端上;测试其它关键元件按各自的要求放置并连接好。
5.3打开“电源开关”。
5.4选择电流量程在“2mA”。
5.5按下“预置”键。
5.6调节“电流预置”电位器,预置报警泄漏电流为0.75mA。
5.7弹起泄漏电流预置键至“测试”状态。
5.8调节定时拨盘开关,设定定时时间。
5.9检查被测件的接线正确无误,将输出电压调节旋钮调至最小,将引线插头插入仪器上的插座。
5.10按下“启动”键。
5.11调节输出电压调节旋钮使工作电压至233V(额定电压的1.06倍),进行测试,读取泄漏电流值。
5.12在测试中如泄漏电流没有超过设定值,则在定时时间到后仪器自动复位;如在测试中泄漏电流超过设定值时,仪器会报警并自动切断输出电压,待按下“复位”键后仪器进入待测试状态。
泄漏电流测试仪操作规程-CAL-FENGHAI.-(YICAI)-Company One1泄漏电流测试仪操作规程1.操作者必须经过培训,熟悉仪器操作程序,测验合格后方可使用仪器;2.操作者进行操作时需戴绝缘手套,脚下垫绝缘垫;3.仪器使用前必须检查接线情况(按需要进行不同方式接线)和是否可靠接地;4.打开电源开关使仪器处于开机状态;5.根据被测电器的功率选择接线方式;6.定泄漏电流报警值;a)按下泄漏电流预置开关;b)调节泄漏电流钮至所需值,(使泄漏电流显示器显示的数值)c)设置完毕后,按泄漏电流开关使之处于测试状态7.选择测试电压,按”启动”键,调节测试输入电压使测试工作为产品规定的电压;8.根据不同的需要选择测试方式:a)手动测试:i.关闭定时开关,按”启动”键,开始测试ii.调换极性,从指示器读出数值判断产品是否合格iii.测试完毕,按下”复位”开关取下连接线(如果产品不合格时,仪器报警,按下复位开关即可清除报警声)b)定时测试:i.打开定时开关,拨定时预置拨盘,设定测试时间ii.按”启动”键开始测试,根据是否报警判断产品是否合格iii.测试时间完毕时,可用”复位”键清除报警声c)自动测试:i.将定时开关置于开,极性开关至于自动状态ii.按”启动”键启动测试,根据情况判断产品是否合格9.连接电器时,必须保证仪器在”复位”状态;10.仪器要定期进行检修.11.运行检查(每天1次):用封样的已知值的产品进行测试,将测试值与已知值做对比,如果偏差不超过20%,说明仪器正常,否则,为异常状态.12.当运行检查不合格时,应停止检验,检查仪器及线路连接,如属线路连接问题,则应修复后,重新开始检验.如属仪器工作问题,则应送至相关部门检修,检修合格后,方可开始检验,同时应将上次运行检验的产品及时收回,重新验证产品的合格性.13.每次运行检查,应做好相关的记录.。
医用泄漏电流测试仪作业指导书目录1目的 (1)2适用范围 (1)3术语与定义 (1)4职责和权限 (2)5程序 (3)5.1注意事项 (3)5.1.1人身安全及防护 (3)5.1.2仪器维护保养 (3)5.1.3应用失准验证 (3)5.2使用方法 (3)5.2.1设备对地漏电流测量 (3)5.2.2患者漏电流测量 (5)5.2.3患者辅助漏电流测量 (5)5.3仪器使用记录填写 (6)5.4仪器恢复与保养 (6)6.相关文件 (6)7. 记录表样 (6)1 目的让操作人员在使用医用泄漏电流测试仪时能规范操作步骤,以避免由于操作不当而引起的事故或仪器损坏。
2 适用范围主要用于生产和检验中对机器的对地漏电流、设备对地漏电流、外壳漏电流、患者漏电流(直流和交流)和患者辅助电流(直流和交流)等项目的检测。
3 术语与定义图3-1 图3-2图3-33.1电源开关(1):仪器接通电源开关。
3.2“SET”按键(2):仪器设置按键,按下则进入参数设置状态。
3.3增加按键(3):在设置参数时,按下数据增加。
3.4减少按键(4):在设置参数时,按下数据减少。
3.5“ENT”按键(5):确定键,按下则使设置的数据保存,并返回待机状态。
3.6“H”按键(6):H按下去表示MD低端接地,按上来表示MD低端不接地。
3.7“S7”按键(7):对应标准9706中的“S7”开关。
3.8“S10”按键(8):对应标准9706中的“S10”开关。
3.9“S12”按键(9):对应标准9706中的“S12”开关。
3.10相电压指示灯(10)、(11)、(12):灯亮时表示,该相有电压输出。
3.11“TEST”灯:启动灯(13)。
按下启动按钮该灯点亮,此时仪器处于测试状态。
3.12“FALL”灯:报警灯(14)。
该灯亮,表示被测物超漏不合格。
3.13启动钮(15):按下时,测试灯亮,此时仪器处于测试状态,输出端有电压输出。
3.14复位钮(16):按此键测试停止,清除报警。
漏电流测试仪使用说明书(总10页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书,了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前,应将电压调节旋钮向左旋至最小,工作选择按钮置于放电位置,否则电压输出接线柱与外壳间有极化电压输出,会使连接测试夹具时触电。
在使用仪器过程中,转换电压量程开关时,注意要将电压调节旋钮向左旋至最小,以免电压表受冲击而损坏。
1、面板上各器件之功能说明(1)右下角的电源开关按至ON位置即接通电源,此时相邻的绿色指示灯即有亮的指示。
(2)中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的,可以从电压表显示器上显示出来,其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ~50V/0 ~200V,TH2686C量程为0 ~200V/0 ~500V,TH2687C量程为0 ~200V/0~650V,TH2688C量程为0 ~25V/0~75V。
(3)右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间,当时控开关处于OFF时,其时间拨盘不起作用,时间显示器无显示,此时测量即为手控测试。
当时控开关处于ON时,充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的,面板右上的充电指示灯(黄色)是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值,当时间窗口倒记数显示为0时,充电指示灯熄灭,仪器进入测试状态。
(4)右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的,在正常测试时,置限开关处于OFF位置,当置限开关处于ON时,仪器则处于门限预置状态,此时仪器夹具上不应有任何被测元件,电流表指示出其预置电流值,结合电流量程开关,调节预置电流旋钮,将电流表的指针调到需要的预置数值上,以后在测试过程中,遇有漏电流超过这个门限值的,仪器的蜂鸣器立即鸣响,左边的不良指示灯即亮,以示超差。
漏电流测试仪使用说明书漏电流测试仪使用说明书一、操作说明使用本仪器之前建议用户阅读一下本技术说明书,了解熟悉本仪器的使用方法和工作原理。
仪器在接通电源之前,应将电压调节旋钮向左旋至最小,工作选择按钮置于放电位置,否则电压输出接线柱与外壳间有极化电压输出,会使连接测试夹具时触电。
在使用仪器过程中,转换电压量程开关时,注意要将电压调节旋钮向左旋至最小,以免电压表受冲击而损坏。
1、面板上各器件之功能说明(1)右下角的电源开关按至ON位置即接通电源,此时相邻的绿色指示灯即有亮的指示。
(2)中间的电压调节旋钮是控制施加在被测电容器上的直流极化电压数值的,能够从电压表显示器上显示出来,其范围由其左边的电压量程开关决定。
其中TH2685C量程为0 ~50V/0 ~200V,TH2686C量程为0 ~200V/0 ~500V,TH2687C量程为0 ~200V/0~650V,TH2688C量程为0 ~25V/0~75V。
(3)右上的时控开关及时间拨盘是控制仪器内线路从充电自动转换至测试状态的延时时间,当时控开关处于OFF时,其时间拨盘不起作用,时间显示器无显示,此时测量即为手控测试。
当时控开关处于ON时,充电时间的计算是从被测电容器接上仪器进行充电的瞬间就自动算起的,面板右上的充电指示灯(黄色)是指示充电时间的。
时间显示窗口显示被测电容器充电时间的倒记数时间值,当时间窗口倒记数显示为0时,充电指示灯熄灭,仪器进入测试状态。
(4)右侧中间的置限开关及置限电位器是由于被测电容器漏电流分选而设置的,在正常测试时,置限开关处于OFF位置,当置限开关处于ON 时,仪器则处于门限预置状态,此时仪器夹具上不应有任何被测元件,电流表指示出其预置电流值,结合电流量程开关,调节预置电流旋钮,将电流表的指针调到需要的预置数值上,以后在测试过程中,遇有漏电流超过这个门限值的,仪器的蜂鸣器立即鸣响,左边的不良指示灯即亮,以示超差。
在置限过程中,不良指示灯亮及蜂鸣器报警是正常现象。
