7611型泄漏电流测试仪使用方法

医用泄漏电流测试仪的操作使用医用泄漏电流测试仪用于测量医用电气设备的连续漏电流和患者辅助电流的检测试验设备。

医用泄漏电流测试仪能完成对地漏电流、外壳漏电流、及患者漏电流和患者辅助电流（直流和交流）等指标的测试和 MS 测量装置过流保护功能。

医用泄漏电流测试仪操作步骤方法1、电源开关；2、启动钮：按下时，测试灯亮，泄漏测试端(power) 输出测试电压；3、复位钮：按下时，测试灯灭，无测试电压输出；4、测量装置（ MD）输入端（接地端）；5、测量装置（ MD）输入端；6、被测医用电气设备（FE）连接端；7、被测医用电气设备保护接地（PE）连接端；8、辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；9、接地端口；10、测试电源输出端，提供被测医用电气设备供电电源；11、泄漏测试工作电压调节钮：顺时针为大，反之为小；12、泄漏电流超漏指示灯：此灯亮表示测试的泄漏电流超过预置电流；13、测试状态指示灯：此灯亮表示仪器正处在测试状态；14、电压单位指示符；15、电压显示值指示窗口；16、泄漏电流单位指示符，点亮时为“uA”，熄灭时为“mA”；17、泄漏电流显示值指示窗口；18、测试时间单位指示符；19、测试时间显示值指示窗口；20、泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-I 。

同时按下泄漏电流预置按键，根据电流量程可设定0.001 ～ 2mA任意直流电流报警值。

21、泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-I 。

同时按下泄漏电流预置按键，根据电流量程可设定0.001 ～ 10mA任意交流电流报警值；22、泄漏电流测试与预置转换开关：按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；23、泄漏电流量程转换开关：按下时为0～ 200μA，弹出时为2/10mA；24、泄漏电流量程转换开关：按下时为0～ 10mA，弹出时为0～ 2mA；25、泄漏电流交流、直流显示转换开关：按下时为直流电流显示，弹出时为交流电流显示；26、定时开关：开时为1s～ 99s 内任意设定（倒计时），“关”时为手动；27、时间预置拨盘，可在1s～ 99s 任意设定定时时间.28、测试工作电压、辅助电压（V2）显示转换开关：按下时为测试工作电压显示（power 端口电压），弹出时为辅助电压（V2）显示（ S9 端口）；29、辅助电压（ V2）调节钮：顺时针为大，反之为小；30、测量装置（ MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；31、 PE连接端的接地开关：按下PE 端接地，弹出PE端与地开路；32、 FE 连接端的接地开关：按下FE 端接地，弹出FE 端与地开路；33、接地开关：按下接地，弹出与地开路；34、辅助电压极性转换开关；按下端口输出电压，弹起端口接地；当（S9）按键处于按下时，端口一直有电压，所以不用时请将29 介绍的调节扭逆时旋到zui 小，或开关置弹起；35、正常 / 单一故障切换开关：按下时为“正常状态”，弹出时为“单一故障状态”（工作电源的切换）；36、测试电源供电电源极性转换开关：相当于GB9706.1 第 19.4 中 b）条中的S5 开关（工作电源的切换）；医用泄漏电流测试仪使用注意事项1、操作者使用前必须阅读有关条文和使用说明书。

1．目的：规范仪器的测试方法，为操作人员提供防护指导，能够安全的操作泄漏电流测试仪。

2．范围：适用于质检部的质检人员3．内容：3.1泄漏电流测试（低频电子脉冲治疗仪，多效经穴激活治疗仪）3.1.1测量设备和待测仪器状态测量设备：MS2621G-ⅠA医用泄漏电流测试仪待测仪器状态：开机3.1.2步骤1）首先对仪器进行设置，仪器总共有EL（对地漏电流）；EN（设备对地漏电流）；PL（外壳漏电流）；AC（患者、患者辅助漏电流AC）；DC（患者、患者辅助漏电流DC）几种模式可以选择，按“SET”则依次选中须设置各项。

通用设置：电压设置为242V，即网电源电压的110%；电流设置为2000µA；时间为60s 2）对地漏电流测试方法如下图1所示：图1将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态3）外壳漏电流测试如下图2所示图2将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态测量外壳漏电流时，若设备外壳或外壳的一部分是用绝缘材料制成的，必须将最大面积为20 cm ×10 cm的金属箔紧贴在绝缘外壳或外壳的绝缘部分上，作为外壳导体。

并用约0.5 N／cm2的力压在金属箔上。

如有可能，移动金属箔以确定外壳漏电流的最大值。

要测量单一故障状态下的外壳漏电流时，金属箔可布置得与外壳的金属部件相接触。

当患者或操作者与外壳表面接触的面积大于正常人手的尺寸时，金属箔的尺寸可按接触面积相应增加。

4）患者漏电流测试如下图3所示图3将S5、S10、S7弹出或按进进行所有可能的组合，测量时将H按进：S1弹出为正常状态，S1按进为单一故障状态若被测医用电气设备应用部分是用绝缘材料制成的，必须将最大面积为20cm×10cm的金属箔紧贴在绝缘应用部分上3.2 性能指标1)测试过程中测试仪器无报警；2)3.2.1注意事项1)测试时尽可能使用非导电材质的工作桌或工作台。

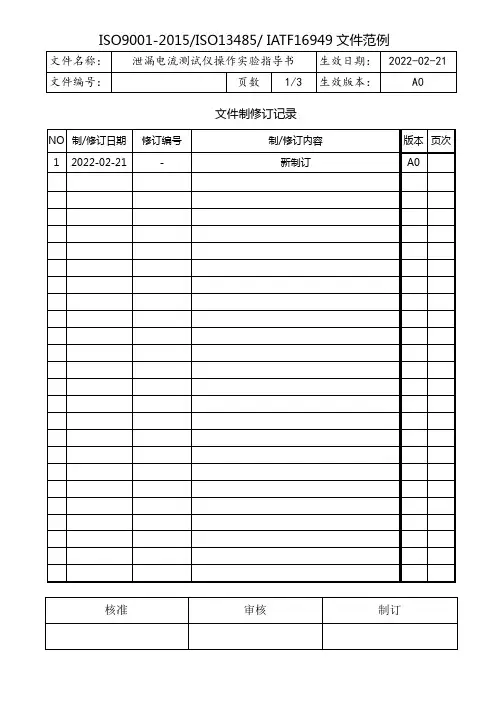

文件制修订记录1.0目的/Aim:1.1为泄漏电流测试仪操作实验提供作业指导书,确保泄漏电流测试仪对产品泄漏电流的测量精度。

2.0参考文件/Reference Instruction:2.1智能全自动泄漏电流测试仪用户手册3.0设备/材料/ Equipment/Material:3.1AN96200S智能泄漏电流测试仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1 将前面板交流输出端子的转换插座接被测设备电源插头,测试端子通过测试探头触及被测设备金属外壳或待测部位; 将后面板交流输入端子与外部电源相连接(用隔离变压器为被测电器供电) ;测试仪电源供电(交流220V)注意接地。

4.2 打开电源开关,仪器进入待机状态。

4.3 按“工作方式“选择键,选择动态或静态泄漏电流测试方式。

4.4 按“预置“键至电流显示窗口数值闪动,用“增”/“减”键预置报警电流值。

4.5 按“预置“键至时间显示窗口数值闪动,用“增”/“减”键预置测试时间值。

4.6 按“预置“键至各窗口数值都不闪动,仪器返回到待机状态,此时所有参数自动记忆,下次开机若测试条件不变则可直接进行测试。

4.7 调整隔离变压器使测试电压符合测试要求。

5.0安全/维护/Safety/Maintenance:5.1 应使用仪器随机附带的专用测试线,以保证测量的准确性。

5.2 在测试状态严禁人体触及带电部位,谨防触电。

6.0操作程序/Operation Process:6.1 按“启动”键后,仪器进入测试状态,输出指示灯亮。

6.2 在动态泄漏和静态泄漏测试过程中,仪器自动切换并测量相线、零线对被测部位的泄漏电流值,测试结束后自动切断输出电压,选取电流较大值作为泄漏电流测量值。

6.3 当实测泄漏电流值小于设定值,仪器测试时间到零后会发出“嘟”的提示音,表示测试合格,同时自动切断输出。

6.4当泄漏电流实测值超过预置电流值时,仪器会发出“嘟－嘟－”报警声,同时报警灯闪烁,并自动切断输出电压,电流显示窗口显示实测泄漏电流值,此时,按一次“停止”键可消除报警声,再按一次“停止”键,仪器返回到待机状态.再按“启动”键可开始下次测试。

泄漏电流分析仪的操作和使用
HEX302 泄漏电流分析仪内置八种人体模拟网络 MD，模拟实际工况遇到的各种可能触电的情景。

满足 IEC、EN、VDE、BS、UL、JIS、等电气安全强制标准的测试要求；同时支持 40A 大电流负载，搭配完整的通信如以太网、
RS232、GPIB 等
操作步骤：
1)首先，在使用泄漏电流测试仪之前，应该使用多用途电源，比如变压器、电池或电源模块，为测试仪供电，确保安全使用。

2)其次，在测试前，应先将电路中的电源断开，确保电路中的部件处于断电状态，以免造成意外损坏。

3)然后，将泄漏电流测试仪的输出接到电路中，比如接到电路的两端或两个不同的部件之间，然后打开泄漏电流测试仪，并调节电流强度，以便检测电路中的泄漏电流。

4)在测量过程中，应注意检查仪表显示的数值，如果数值超过了安全范围，需要立即关闭泄漏电流测试仪，以免造成损坏。

5)最后，在测量结束后，应关闭泄漏电流测试仪，并将电路中的电源供电，以便再次使用。

一、适用范围：本操作规程适用于TCL空调器（中山）有限公司内部执行。

本操作规程规定了 7611型泄漏电流测试仪的操作使用规范。

二、开机前检查：1.检查设备电源线、测试线等是否完好。

2.检查被测机的功率,运行电流不得超过30A。

3.将被测物所需的工作电源接到本仪器的被测物工作电源输入端子上（工作电源必须是单相式非平衡电源，同时要求确认火线必须接到本仪器待测物工作电源的L输入端子上，而中性线必须接到N输入端子上）。

4.将测试插座接线盒里的“L”和“N”测试线分别接到本仪器背面板上的“L”和“N”输出端子上，然后再将“G”线‘接到背面板上的“GND”端子上。

5.把仪器背面板电源电压选择开关拨到“220Vac”位置上，确认仪器有良好的接地点后，把仪器的电源插头插入电源插座上。

三、开机操作程序：打开设备电源开关以后按以下步骤进行参数设定:1.按“LOCK”键，按数字键输入正确的密码后按“ENTER”确认，解除仪器锁定。

2.按“MEMORY”键，选择程式记忆组。

（1-9组）3.按“TRIP”键，用数字键设定泄漏电流上限值。

4.按“DELAY”键，用数字键设定测试时间。

5.重复按“LINE”键选择一种工作电源为状态设定。

6.重复按“PROBE”键选择“G-L”为泄漏电流测量位置。

7.重复按“MD”键选择“D”为人体阻抗模拟电路。

8.当需多步骤测试时，按“STEP”键进行下一步骤测试设置（方法同1-7步），按面板上的“CONNECT”键进行连接（在步骤代码的后面带有“—”的字符号表示在本步骤测试完毕后连结下一步骤的测试）。

四、运行中操作程序：1.将被测物的测试线连接好。

2.将被测物的三孔插头插入测试插座内。

3.按下仪器前面板上绿色的“TEST”按钮开关，仪器便自动进行测试，当测试合格时，“PASS”指示灯亮，仪器“哗”的一声确认合格。

当被测物测试不合格时，面板上“FAIL”指示灯亮，仪器发出不间断“哗”报警声。

泄露电流测试仪操作规程文件编号
文件版本A/0 生效日期
文件页码
目的：
为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保
仪器的正常使用
适用范围：
适用于本公司所有家用和类似用途电器泄露电流测试仪的操作与使用.
责任部门：
所有使用泄露电流测试仪的部门
操作说明：
1、仪表连接单相220V AC/50HZ电源，使用前请确认供电插座有可靠接地端子.
2、拨动电源开关到“ON”的位置上，接通电源，自检后仪器进入待机状态.
3、打开空气开关，接通内置隔离变压器输入220V电源，使隔离电源输出到测试仪.
4、设置泄露电流、测试时间，将测试电器电源插头插入测试插座，按“启动”键开始测试.
注意事项：
1、测试仪电源必须接地.
2、在隔离变压器输入电源接通后，严禁同时触及隔离变压器输出端.
3、万一发生意外，请立即关闭电源.
4、测试仪不用时要随手关掉电源.
5、测试仪要轻拿轻放,保持清洁,且不能私自乱拆.
6、测试仪损坏或超出使用有效期时,应立即停止使用,交品管部处理或由品
管部委托计量检测校准中心重新校正.
编制审核批准
日期日期日期。

第1篇一、目的为确保泄漏测试仪的正确使用，避免操作失误，保障操作人员安全，同时确保测试数据的准确性，特制定本操作规程。

二、适用范围本规程适用于所有使用泄漏测试仪的场合，包括但不限于工业生产、科研实验室、检测机构等。

三、责任者操作人员负责按照本规程进行操作，设备管理人员负责监督实施。

四、操作前的准备1. 环境检查：确保操作环境符合仪器要求，如温度、湿度、电源电压等。

2. 仪器检查：- 检查仪器外观是否有损坏、裂纹等异常情况。

- 检查仪器电源线和插头是否完好，连接是否牢固。

- 检查仪器显示屏、按键等是否正常工作。

3. 测试介质准备：根据测试需求，准备合适的测试介质，如气体、液体等。

4. 测试样品准备：确保测试样品表面干净，无污垢、油渍等。

五、操作步骤1. 开启仪器：- 按照仪器说明书开启电源，等待仪器自检完成。

- 确认仪器工作状态正常，显示屏显示清晰。

2. 设置测试参数：- 根据测试需求，设置测试压力、测试时间、测试介质等参数。

- 确认参数设置无误后，保存设置。

3. 进行测试：- 将测试样品放置在测试腔体内，确保样品与测试腔体接触良好。

- 启动测试程序，仪器开始进行泄漏测试。

- 观察仪器显示屏，实时监控测试数据变化。

4. 数据记录：- 测试过程中，记录测试压力、测试时间、泄漏量等数据。

- 测试完成后，保存测试数据。

六、注意事项1. 安全操作：- 操作过程中，佩戴防护用品，如手套、护目镜等。

- 避免接触仪器高电压、高电流部分。

- 操作人员应熟悉仪器操作，确保操作正确。

2. 环境要求：- 操作环境应保持干燥、通风，避免潮湿、腐蚀性气体等。

- 操作过程中，注意避免碰撞、震动等。

3. 仪器维护：- 定期对仪器进行清洁、保养，确保仪器正常工作。

- 发现仪器故障，及时报修。

七、操作后的处理1. 关闭仪器：- 测试完成后，关闭仪器电源，确保仪器处于关闭状态。

2. 整理现场：- 清理测试现场，恢复原状。

- 清理测试样品，确保样品表面无污染。

泄漏电流检测操作规程第一篇：泄漏电流检测操作规程顺德天隆燃具电器有限公司泄漏电流检测仪操作规程使用步骤:1.插好220V～50Hz开关电源,打开电源开关.2.调节电压,使电压显示器中显示的电压值达到产品额定电压的1.06倍3.调节泄漏电流检测仪到“连续手动”状态4.设置泄漏电流检测仪电流显示器具的泄漏电流值0.75mA5.将器具接入检测仪.按”测试”键.6.当泄漏电流值不大于0.75 mA时,测试合格.7.再次按”测试”键.,停止测式.8.器具停止工作,拔掉器具电源线,测试结束.设备运行检查功能:1.把一条电源线的火线和地线连接.然后把插头插上仪器的样品办输出插座,按上启动按键, 仪器会发出声光报警声.2.同时将电源线的零线和地线同样按照以上的规定去实现.注意事项:1.用前必须仔细阅读使用说明书,严格按使用说明书操作:2.测试过程中,不能随意按动其它按钮.3.测试完毕后, 仪器电压值处于”0”时,方可以取下被测件.第二篇：水质检测操作规程高碑店市隆创集中供热有限公司水质检测操作规程一、适用范围：是英语锅炉水水质检测二、职责：水质分析员，严格按检验操作规程进行检测三、软化水（给水）检测（一）仪器：三角瓶、PH试纸、滴定管（二）溶液：EDTA滴定液0.01mol/L，0.5%铬黑T指示剂、氨缓液（三）总硬度的检测：量取水样100ml，注入250ml锥形瓶中，加5ml氨缓液，加3-4滴0.5%铬黑T指示剂，在不断摇动下，用EDTA标准溶液滴定至纯蓝色即为重点，记下读数。

C1EDTA⨯V2硬度（YD）=⨯10mmol/L VS3注：结果判定：YD≤0.03mmol/L符合规定，YD＞0.03mmol/L不符合规定（四）PH值检测：用PH试纸检测和色板对比的方法测定。

结果判定：若PH值＝7，判定符合规定；若PH值＜7，判不符合规定注意事项：取样时，先排放1分钟左右，方可取样四、炉水的检测（一）检测项目：总碱度、总硬度、PH值、氯根（Cl-）（二）器皿：滴定管、三角瓶、PH试纸（三）溶液：EDTA标准溶液0.01mol/L，C1/2 H2SO4，酚酞1%，甲基橙0.1%，1ml=1mgCl-，10%铬酸钾。

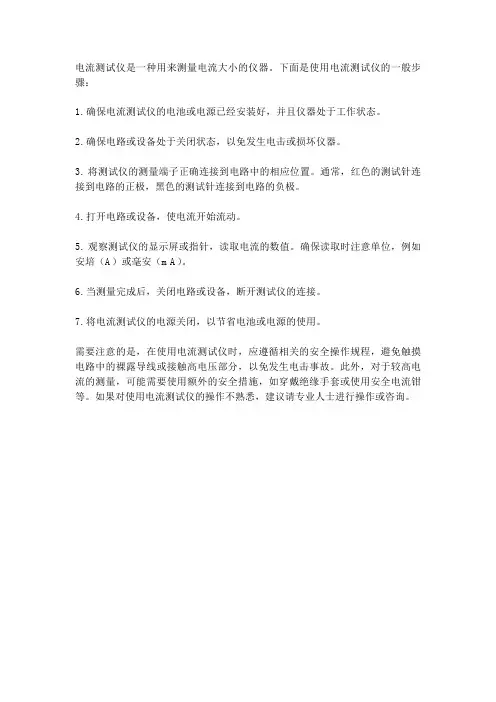

电流测试仪是一种用来测量电流大小的仪器。

下面是使用电流测试仪的一般步骤：
1. 确保电流测试仪的电池或电源已经安装好，并且仪器处于工作状态。

2. 确保电路或设备处于关闭状态，以免发生电击或损坏仪器。

3. 将测试仪的测量端子正确连接到电路中的相应位置。

通常，红色的测试针连接到电路的正极，黑色的测试针连接到电路的负极。

4. 打开电路或设备，使电流开始流动。

5. 观察测试仪的显示屏或指针，读取电流的数值。

确保读取时注意单位，例如安培（A）或毫安（mA）。

6. 当测量完成后，关闭电路或设备，断开测试仪的连接。

7. 将电流测试仪的电源关闭，以节省电池或电源的使用。

需要注意的是，在使用电流测试仪时，应遵循相关的安全操作规程，避免触摸电路中的裸露导线或接触高电压部分，以免发生电击事故。

此外，对于较高电流的测量，可能需要使用额外的安全措施，如穿戴绝缘手套或使用安全电流钳等。

如果对使用电流测试仪的操作不熟悉，建议请专业人士进行操作或咨询。

文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。

二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。

三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。

3.2 将测试线与后板正确连接。

3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。

3.5 根据测试接线图接好样品，按下测试键。

3.6 测试后，电阻表显示值为样品接地电阻值。

3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。

3.8 选择手动测试时，则要人工按下测试按钮结束测试。

3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。

关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。
