医用泄漏电流测试仪的操作使用

医用泄漏电流测试仪操作规程一、概述二、操作准备1.确认测试仪是否已经校准，校准有效期是否在使用范围内。

2.确保测试环境符合国家相关标准，如温度、湿度等。

3.检查测试仪是否完好，无损坏和磨损现象。

4.关闭测试仪上的电源开关。

5.将测试仪的电源插头插入合适的插座，确保插座的接地可靠。

三、操作步骤1.将测试物连接到测试仪上，确保连接牢固，没有接触不良。

2.检查测试物是否正常工作状态，如有异常情况，应先解决异常再进行测试。

3.打开测试仪的电源开关，确保测试仪正常启动。

4.设置测试仪的参数，如测试电流范围、测试时间等，根据具体测试需求进行调整。

5.按下“开始测试”按钮，测试仪开始进行泄漏电流测试，测试过程中不得干扰测试物的工作。

6.待测试仪完成测试后，读取测试结果。

7.根据测试结果判断测试物是否符合相关安全标准，如不符合，应进行相应的修理或更换。

8.关闭测试仪的电源开关。

9.拔掉测试仪的电源插头。

四、注意事项1.在测试仪启动前，应检查测试物是否与电源有直接的连接。

如有，应断开与电源的连接后再进行测试。

2.在测试过程中，应保持测试仪的外壳与地电位保持良好连接，以确保测试的准确性。

3.测试物上的一切外部引线和其他外设都应断开，以免干扰测试结果或对测试物造成损害。

4.不得在测试仪动作期间滥用其他电器设备，以免干扰或影响测试结果。

5.在操作医用泄漏电流测试仪时，必须遵循相关安全操作规程，避免触电和短路等危险。

6.测试仪的电源线不得损坏，应定期检查并更换磨损和老化的电源线。

7.操作人员应经过专门培训并获得相应证书，具备操作要求的专业知识和技能，并按照操作规程进行操作。

8.在测试仪启动后，请勿随意拔掉电源插头或关闭电源开关，以免对测试仪或测试物造成损坏。

9.定期维护和校准测试仪，确保测试仪的准确性和可靠性。

五、应急处置1.如发现测试仪有异常情况，应立即停止测试，检查故障原因并进行修理。

2.在测试过程中如发生电击、火灾等紧急情况，应立即切断电源，并采取相应的救援措施。

泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。

它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。

本文档将介绍如何正确操作泄漏电流测试仪。

二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。

其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。

三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。

然后将另一个端口插入测试夹具的接口中。

2. 准备被测设备：确保被测设备处于断电状态。

若被测设备为插座，则先将插座的电源插头拔出，确保安全。

3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。

注意，夹线时要确保夹紧牢固，以免影响测试结果。

4. 打开主机：按下主机上的电源开关按钮，打开仪器。

待显示屏上出现正常启动界面后，进入待测电流选择界面。

5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。

一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。

6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。

此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。

7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。

若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。

8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。

然后按照逆序操作，将测试线和测试夹具分别拔出。

四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。

2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。

3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。

医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。

根据需要，连接测试线缆和测试夹具，确保连接牢固。

打开电源，并等待仪器启动完成。

3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。

根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。

4.连接设备：将医疗设备的工作电源线连接到测试夹具上。

确保连接牢固，并确保接地线正常连接。

此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。

5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。

测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。

测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。

6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。

根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。

如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。

7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。

此外，还可以通过打印机将测试结果直接输出。

8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。

定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。

总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。

使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。

正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。

XXXX有限公司文件编号：YXYL-MOP-009 版本/版次：A/0漏电流测试方法（I类设备）与保养工序名称操作员分发号出厂检验页次：第1页页数：共6页1、漏电流测试仪的接线方法如图1所示，被测监护仪的电源应插在该测试设备的电源输出接口。

测量定时设置为手动模式。

图1 漏电流测试仪器端连线方法2、对地漏电流测试方法将漏电流测试仪的测试范围选择2mA档，将红色表笔与被测监护仪外露的已保护接地金属、螺钉、等电位点连接，黑色表笔悬空，将MD接地开关按下，按下绿色启动按键，顺时针调节旋钮，将电压输出调为266V；仪器端连线方法如图2所示。

正常状态对地漏电流：S1开关置正常状态（弹起），分别测量S5按下和弹起时的漏电流值，该电流值，该电流值应小于1mA；测量完毕按复位按钮，并将电压调节旋钮逆时针旋转到底。

图2 对地漏电流仪器端接线方法XXXX有限公司作业指导书文件编号：YXYL-MOP-009 版本/版次：A/0漏电流测试方法（I类设备）与保养工序名称操作员分发号出厂检验页次：第2页页数：共6页3、外壳漏电测试方法将漏电流测试仪的测试范围选择2mA档，将红色表笔与贴在被测监护仪塑料外壳上的金属箔连接，黑色表笔悬空，将MD接地开关按下；将漏电流测试仪的PE端接被测监护仪的等电位端，按下绿色启动按钮，顺时针调节旋钮，将电压输出调为266V；仪器端接线方法如图3所示。

正常状态对外壳漏电流：S1开关置正常状态（弹起），S7开关置正常状态（弹起），S7开关按下（接通），分别测量S5按下和弹起时的漏电流值，该电流值应小于0.1mA;单一故障状态下的对外壳漏电流：S1开关置单一故障状态（按下），S7开关按下（接通），分别测量S5按下和弹起时的漏电流值，该电流值应小于0.5mA；测量完毕按复位按钮，并将电压调节旋钮逆时针旋转到底。

图3 外壳漏电流仪器端接线方法4、患者漏电流6.1 CF型设备患者漏电流将漏电流测试仪的测试范围选择200uA档，被测监护仪的每一个心电电极分别与漏电流测试仪的红色表笔相连；漏电流测试仪的黑色表笔悬空，将MD接地开关按下；将漏电流测试仪的PE端接被测监护仪的等电位端，按下绿色启动按钮，顺时针调节旋钮，将电压输出调为266V；仪器端接线方法如图6所示。

泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。

2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。

3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。

二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。

2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。

3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。

4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。

三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。

2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。

3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。

四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。

2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。

3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。

4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。

以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。

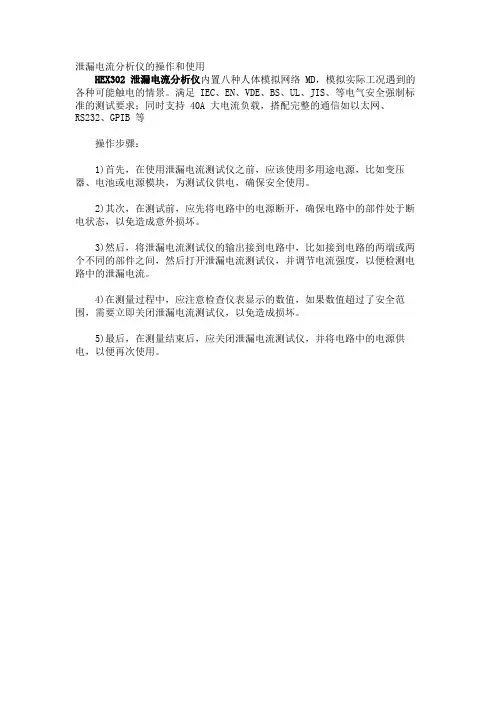

泄漏电流分析仪的操作和使用
HEX302 泄漏电流分析仪内置八种人体模拟网络 MD，模拟实际工况遇到的各种可能触电的情景。

满足 IEC、EN、VDE、BS、UL、JIS、等电气安全强制标准的测试要求；同时支持 40A 大电流负载，搭配完整的通信如以太网、
RS232、GPIB 等
操作步骤：
1)首先，在使用泄漏电流测试仪之前，应该使用多用途电源，比如变压器、电池或电源模块，为测试仪供电，确保安全使用。

2)其次，在测试前，应先将电路中的电源断开，确保电路中的部件处于断电状态，以免造成意外损坏。

3)然后，将泄漏电流测试仪的输出接到电路中，比如接到电路的两端或两个不同的部件之间，然后打开泄漏电流测试仪，并调节电流强度，以便检测电路中的泄漏电流。

4)在测量过程中，应注意检查仪表显示的数值，如果数值超过了安全范围，需要立即关闭泄漏电流测试仪，以免造成损坏。

5)最后，在测量结束后，应关闭泄漏电流测试仪，并将电路中的电源供电，以便再次使用。

泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。

b.查看仪器上的电池电量显示，如果电量较低，需更换电池。

c.确保测试仪与待测设备处于断电状态，且待测设备已接地。

d.查看测试仪上的屏幕，确保显示屏正常且清晰。

2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。

b.将测试仪的测试线连接到待测设备的漏电保护插座上。

c.根据测试仪的型号和使用方法，确保连接正确无误。

3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。

b.在测试仪的面板上，根据需要进行测试参数的设定。

c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。

d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。

4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。

b.按下测试仪上的测量键，仪器开始进行测试。

c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。

d.等待测试时间结束后，测试仪会显示最终的测试结果。

e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。

5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。

b.关闭测试仪的电源开关。

c.及时清理测试仪上的测试线和插头，保持仪器清洁。

6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。

b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。

d.定期检查和维护测试仪器，确保其正常工作和准确测量。

e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。

以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。

医用泄漏测试仪操作规程医用泄漏测试仪是一种用于检测医疗设备是否存在气体泄漏的仪器。

使用医用泄漏测试仪需要按照一定的操作规程进行，以确保测试的准确性和安全性。

以下是医用泄漏测试仪的详细操作规程，包括设备准备、测试步骤和注意事项。

一、设备准备1.确保医用泄漏测试仪已经按照操作手册进行正确的安装和连接。

2.检查测试仪的电源线是否连接，并确保电源插头已经插入正确的插座。

3.检查测试仪的气源管路是否连接，并确保气源供应正常。

4.检查测试仪的探头是否安装在正确位置，并确保探头与被测试设备的连接端口紧密连接。

二、测试步骤1.打开医用泄漏测试仪的电源开关，并等待设备启动完成。

2.根据被测试设备的要求选择合适的测试模式（正压或负压）。

3.将测试仪的探头插入被测试设备的泄漏口（如果没有泄漏口，可以使用特制的气囊密封住被测试设备的连接口）。

4.按照操作手册上的指示，在测试仪上设置合适的测试参数，如测试压力、测试时间等。

5.启动测试仪开始进行泄漏测试，根据测试仪显示的数值，判断被测试设备是否存在泄漏。

6.测试结束后，记录测试结果并进行数据分析。

7.清洁测试仪的探头和连接管路，将测试仪恢复到初始状态。

三、注意事项1.在使用医用泄漏测试仪之前，应仔细阅读操作手册并进行培训，确保操作人员熟悉设备的使用方法和注意事项。

2.在进行泄漏测试前，需要对被测试设备进行清洁和消毒，以避免测试结果的误差。

3.在进行测试时，应保持测试现场的通风良好，以确保测试结果的准确性。

4.在进行测试时，应严格按照操作手册上的测试参数进行设置，避免参数设置错误导致测试结果的误差。

5.在测试过程中，应注意观察测试仪的显示数值和指示灯，及时发现异常情况并采取相应措施。

6.在测试结束后，应将测试结果记录保存，并根据需要进行数据统计和分析，以便后续的维护和管理。

7.定期对医用泄漏测试仪进行校准和维护，确保测试仪的运行准确和可靠。

8.在使用医用泄漏测试仪时，应遵守相关的安全规定和操作流程，确保操作人员的人身安全。

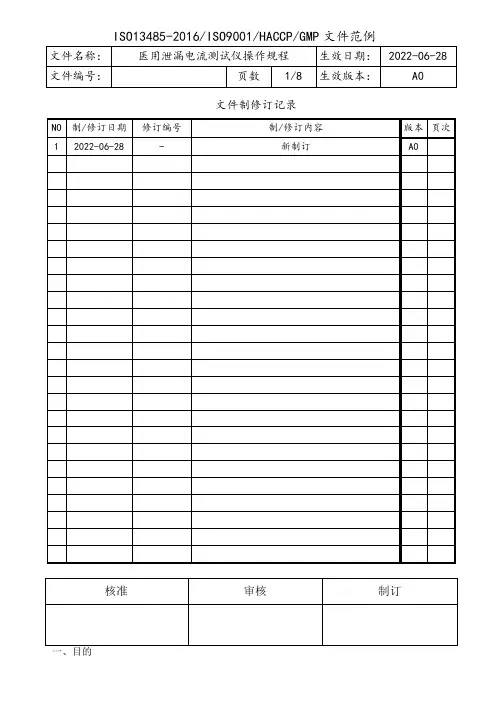

文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。

二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。

三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。

3.2 将测试线与后板正确连接。

3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。

3.5 根据测试接线图接好样品，按下测试键。

3.6 测试后，电阻表显示值为样品接地电阻值。

3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。

3.8 选择手动测试时，则要人工按下测试按钮结束测试。

3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。

关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。

1.10 测试电源输出端；提供被测医用电气设备供电电路；1.11 泄漏测试电压调节钮；顺时针为大，反之为小；1.12 泄漏电流超漏指示灯；此灯亮表示测试的泄漏电流超过预置电流；1.13 测试状态指示灯：此灯亮表示仪器正处于测试状态；1.14 电压单位指示符；1.15 电压显示值指示窗口；1.16 泄漏电流单位指示符：点亮时为‘µA’，熄灭时为‘mA’；1.17 泄漏电源显示值指示窗口；1.18 测试时间单位指示符；1.19 测试时间显示值指示窗口；1.20 泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-2mA任意直流电流报警值；1.21 泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-10mA任意交流电流报警值；1.22 泄漏电流测试与预置转换开关；按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；1.23 泄漏电流量程值开关：按下时为0-200µA，弹出时为2/10mA；1.24 泄漏电流量程值开关：按下时为0-10mA，弹出时0-2mA；1.25 泄漏电流交流、直流显示值开关：按下时为直流电流显示，弹出时为交流电流显示；1.26 定时开关：‘开’时为1s-99s内任意设定（倒计时），‘关’时为手动；1.27 时间预置拨盘：可在1s-99s内任意设定定时时间；1.28 测试工作电压、辅助电压（V2）显示值开关：按下时为测试工作电压显示（power端口电压），弹出时为辅助电压（V2）显示（S9端口）；1.29 辅助电压（V2）调节钮：顺时针为大，反之为小；1.30 测试装置（MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；1.31 PE连接端的接地开关：按下PE端接地，弹出PE端与地开路；1.32 FE连接端的接地开关：按下FE端接地，弹出FE端与地开路；1.33 接地开关：按下接地，弹出与地开路；1.34 辅助电压极性转换开关；1.35 正常/单一故障切换开关：按下时为‘正常状态’，弹出时为‘单一故障状态’（工作电源切换）；1.36 测试电源供电电路极性转换开关：相当于GB9706.1第194中b）条中的S5开关（工作电源切换）；2.0 使用操作2.1 测试准备2.1.1 接通测试仪电源开关使仪器处于开机状态；2.1.2 按启动按钮，调节泄漏测试电压调节按钮。

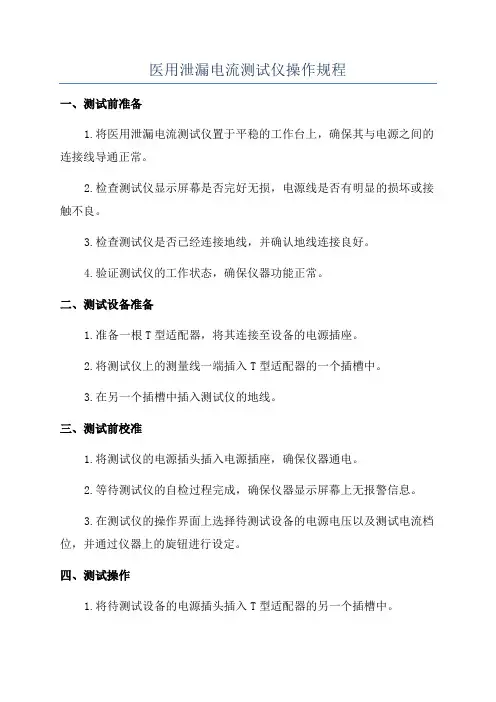

医用泄漏电流测试仪操作规程一、测试前准备1.将医用泄漏电流测试仪置于平稳的工作台上，确保其与电源之间的连接线导通正常。

2.检查测试仪显示屏幕是否完好无损，电源线是否有明显的损坏或接触不良。

3.检查测试仪是否已经连接地线，并确认地线连接良好。

4.验证测试仪的工作状态，确保仪器功能正常。

二、测试设备准备1.准备一根T型适配器，将其连接至设备的电源插座。

2.将测试仪上的测量线一端插入T型适配器的一个插槽中。

3.在另一个插槽中插入测试仪的地线。

三、测试前校准1.将测试仪的电源插头插入电源插座，确保仪器通电。

2.等待测试仪的自检过程完成，确保仪器显示屏幕上无报警信息。

3.在测试仪的操作界面上选择待测试设备的电源电压以及测试电流档位，并通过仪器上的旋钮进行设定。

四、测试操作1.将待测试设备的电源插头插入T型适配器的另一个插槽中。

2.通过测试仪的选择按钮选择合适的测试模式，如差模式、共模模式等。

3.建议先进行静置电流测试，确保待测试设备在无任何操控的情况下，泄漏电流符合规定的标准。

4.操作仪器上的启动按钮，开始测试待测试设备的泄漏电流。

5.等待测试仪自动完成测试，并记录测试结果。

6.将测试结果与标准规定的泄漏电流上限进行比较，判断设备是否合格。

7.操作操控旋钮，将测试仪的电流档位调整至下一级别的较大数值，重复测试步骤4-68.重复进行不同电流档位下的测试，直到达到最大电流档位为止。

五、测试后处理1.停止测试仪的操作，将仪器上的关闭按钮关闭。

2.断开待测试设备的电源插头和T型适配器之间的连接。

3.将测试仪的电源插头从电源插座中拔出，彻底断开仪器与电源之间的连接。

4.清洁测试仪的表面和显示屏幕，确保其干净整洁。

5.打印或记录测试结果，存档备查。

六、仪器维护1.定期对医用泄漏电流测试仪进行校准，以保证测试结果的准确性。

2.避免将测试仪暴露在潮湿、高温、寒冷或有腐蚀性的环境中。

3.定期检查测试仪的电源线和测量线，确保其无损伤。
