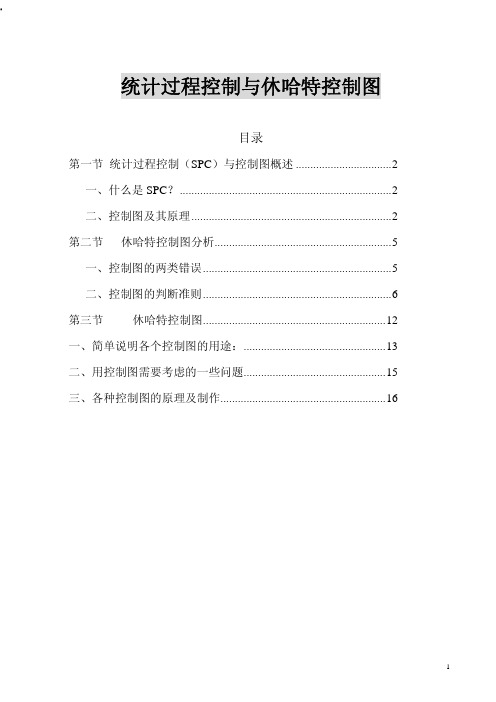

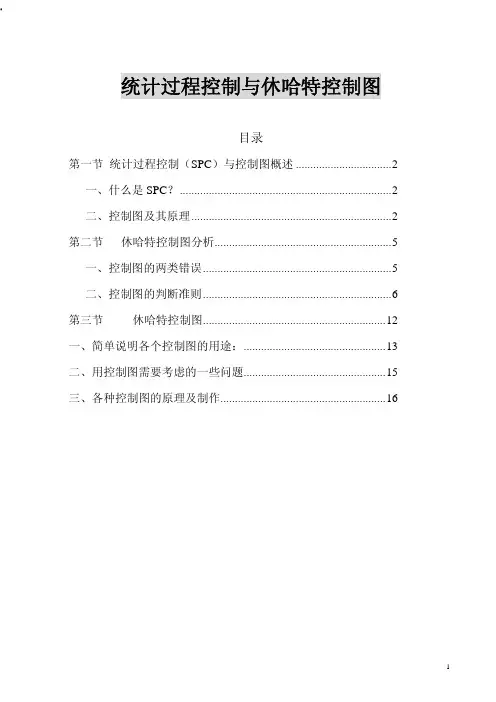

统计过程控制与休哈特控制图目录第一节统计过程控制（SPC）与控制图概述 (2)一、什么是SPC？ (2)二、控制图及其原理 (2)第二节休哈特控制图分析 (5)一、控制图的两类错误 (5)二、控制图的判断准则 (6)第三节休哈特控制图 (12)一、简单说明各个控制图的用途： (13)二、用控制图需要考虑的一些问题 (15)三、各种控制图的原理及制作 (16)第一节统计过程控制（SPC）与控制图概述一、什么是SPC？SPC是英文Statistical Process Control的字首简称，即统计过程控制。
SPC就是应用统计技术对过程中的各个阶段进行监控，从而达到改进与保证质量的目的。
SPC强调全过程的预防。
SPC的特点是:（1）SPC是全系统的，全过程的，要求全员参加，人人有责。
(2) SPC强调用科学方法(主要是统计技术，尤其是控制图理论)来保证全过程的预防。
（3）SPC不仅用于生产过程，而且可用于服务过程和一切管理过程。
二、控制图及其原理1、控制图所谓控制图是对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图。
图上有中心线(CL)、上控制界限(UCL)和下控制界限(LCL)，并有按时间顺序抽取的样本统计量数值的描点序列。
2、控制图原理的第一种解释控制图是美国贝尔电话研究所的休哈特（W.A.Shewhart）于20年代创立的。
它是显著性检验在过程稳定性控制中的应用。
一个过程本身的输出有其统计特性θ，例如批产品的不合格率p、不合格数，加工误差的均值μ及方差2σ，缺陷率u，…..它们客观存在，人们关心的是这统计特性是否稳定？对统计特性选定一个估计它的统计量^θ（例如对p选pˆ，对μ选_x，对2σ选2S…等等。
）选定一个α小概率，则对客观的θ而言，^θ有一个拒绝域，正常即过程稳定下，θ落在拒绝时间或样本号域内是小概率α。
我们相信在一般情况下，小概率事件不会出现，所以如果θ落在拒绝域，认为过程的θ值已发生变化，要审核这过程，纠正变异。

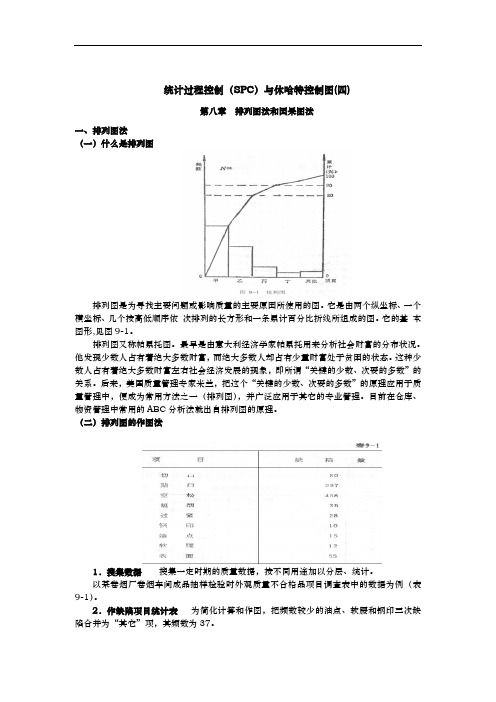

统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。
它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。
它的基本图形,见图9-1。
排列图又称帕累托图。
最早是由意大利经济学家帕累托用来分析社会财富的分布状况。
他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。
这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。
后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。
目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。
（二）排列图的作图法1．搜集数据搜集一定时期的质量数据，按不同用途加以分层、统计。
以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。
2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。
（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。
（2）按表9-1的表头计算累计频数和累计百分比。
并填入统计表9-2中。
3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。
本例共七个项目。
按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。
如图9-2。
（2）画左纵坐标，表示频数（件数、全额等)。
确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。
（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。
如空松458、贴口297等。
（4）画右纵坐标表示累计百分比。
画累计百分比折线，可用两种方法。

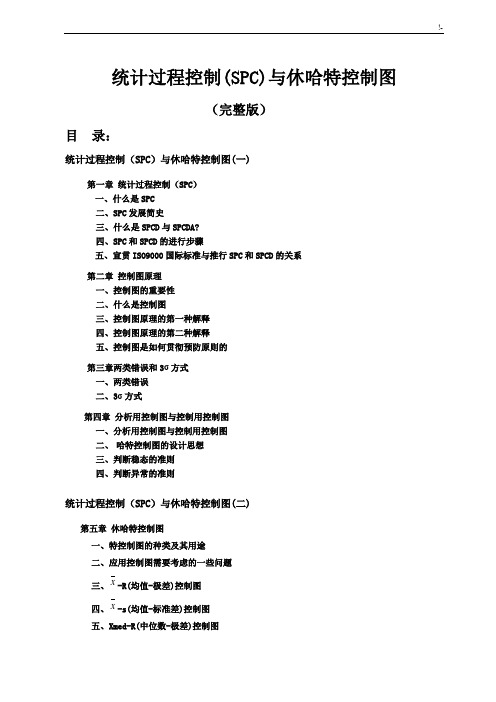

统计过程控制(SPC)与休哈特控制图（完整版）目 录：统计过程控制（SPC ）与休哈特控制图(一)第一章 统计过程控制（SPC ）一、什么是SPC二、SPC 发展简史 三、什么是SPCD 与SPCDA? 四、SPC 和SPCD 的进行步骤五、宣贯ISO9000国际标准与推行SPC 和SPCD 的关系第二章 控制图原理 一、控制图的重要性 二、什么是控制图三、控制图原理的第一种解释 四、控制图原理的第二种解释 五、控制图是如何贯彻预防原则的 第三章两类错误和3σ方式 一、两类错误 二、3σ方式第四章 分析用控制图与控制用控制图 一、分析用控制图与控制用控制图 二、 哈特控制图的设计思想 三、判断稳态的准则 四、判断异常的准则统计过程控制（SPC ）与休哈特控制图(二)第五章 休哈特控制图一、特控制图的种类及其用途 二、应用控制图需要考虑的一些问题 三、-R(均值-极差)控制图 四、-s(均值-标准差)控制图 五、Xmed-R(中位数-极差)控制图x x六、x-Rs(单值-移动极差)控制图七、p{不合格晶率)控制图八、pn(不合格晶数)控制图九、c(缺陷数)控制图十、u(单位缺陷数)控制图十一、计量值控制图与计数值控制图的比较统计过程控制（SPC）与休哈特控制图(三)第六章通用控制图一、标准变换与通用图二、直接打点法三、Pt(通用不合格晶率)控制图和pnt(通用不合格品数)控制图四、Ct(通用缺陷数)控制图和Ut(通用单位缺陷数)控制图第七章两种质量诊断理论一、两种质量诊断理论二、两种质量三、两种质量诊断理论的思路四、两种控制图的诊断五、两种工序能力指数的诊断统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法三、其它常用的图表第九章直方图法一、什么是直方图二、直方图的作法三、直方图的观察分析四、直方图的定量描述五、直方图与分布曲线六、直方图法在应用中常见的错误和注意事项第十章散布图法一、什么是散布图二、散布图的作图方法三、散布图的判断分析四、散布图法在应用中应注意的事项统计过程控制（SPC）与休哈特控制图(一) 这里介绍SPC，控制图的重要性，控制图原理，判稳及判异准则，休哈特控制图，通用控制图。

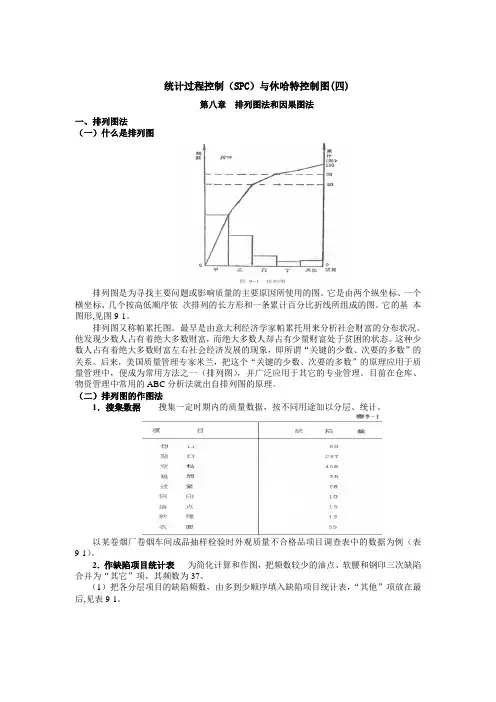

统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。
它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。
它的基本图形,见图9-1。
排列图又称帕累托图。
最早是由意大利经济学家帕累托用来分析社会财富的分布状况。
他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。
这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。
后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。
目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。
（二）排列图的作图法1．搜集数据搜集一定时期内的质量数据，按不同用途加以分层、统计。
以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。
2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。
（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。
（2）按表9-1的表头计算累计频数和累计百分比。
并填入统计表9-2中。
3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。
本例共七个项目。
按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。
如图9-2。
（2）画左纵坐标，表示频数（件数、全额等)。
确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。
（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。
如空松458、贴口297等。
（4）画右纵坐标表示累计百分比。
画累计百分比折线，可用两种方法。

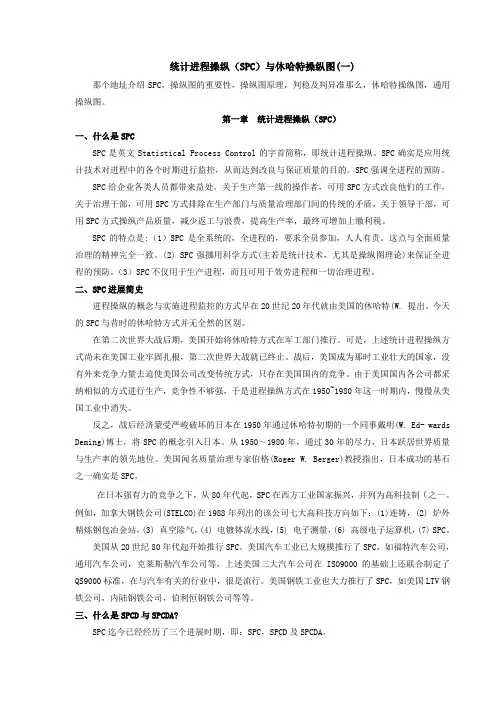

统计进程操纵（SPC）与休哈特操纵图(一)那个地址介绍SPC，操纵图的重要性，操纵图原理，判稳及判异准那么，休哈特操纵图，通用操纵图。
第一章统计进程操纵（SPC）一、什么是SPCSPC是英文Statistical Process Control的字首简称，即统计进程操纵。
SPC确实是应用统计技术对进程中的各个时期进行监控，从而达到改良与保证质量的目的。
SPC强调全进程的预防。
SPC给企业各类人员都带来益处。
关于生产第一线的操作者，可用SPC方式改良他们的工作，关于治理干部，可用SPC方式排除在生产部门与质量治理部门间的传统的矛盾，关于领导干部，可用SPC方式操纵产品质量，减少返工与浪费，提高生产率，最终可增加上缴利税。
SPC的特点是:（1）SPC是全系统的，全进程的，要求全员参加，人人有责。
这点与全面质量治理的精神完全一致。
(2) SPC强挪用科学方式(主若是统计技术，尤其是操纵图理论)来保证全进程的预防。
（3）SPC不仅用于生产进程，而且可用于效劳进程和一切治理进程。
二、SPC进展简史进程操纵的概念与实施进程监控的方式早在20世纪20年代就由美国的休哈特(W. 提出。
今天的SPC与昔时的休哈特方式并无全然的区别。
在第二次世界大战后期，美国开始将休哈特方式在军工部门推行。
可是，上述统计进程操纵方式尚未在美国工业牢固扎根，第二次世界大战就已终止。
战后，美国成为那时工业壮大的国家，没有外来竞争力量去迫使美国公司改变传统方式，只存在美国国内的竞争。
由于美国国内各公司都采纳相似的方式进行生产，竞争性不够强，于是进程操纵方式在1950~1980年这一时期内，慢慢从美国工业中消失。
反之，战后经济蒙受严峻破坏的日本在1950年通过休哈特初期的一个同事戴明(W. Ed- wards Deming)博士，将SPC的概念引入日本。
从1950～1980年，通过30年的尽力，日本跃居世界质量与生产率的领先地位。
美国闻名质量治理专家伯格(Roger W. Berger)教授指出，日本成功的基石之一确实是SPC。
统计过程控制(SPC)与休哈特控制图（完整版）目 录：统计过程控制（SPC ）与休哈特控制图(一)第一章 统计过程控制（SPC ）一、什么是SPC二、SPC 发展简史 三、什么是SPCD 与SPCDA? 四、SPC 和SPCD 的进行步骤五、宣贯ISO9000国际标准与推行SPC 和SPCD 的关系第二章 控制图原理 一、控制图的重要性 二、什么是控制图三、控制图原理的第一种解释 四、控制图原理的第二种解释 五、控制图是如何贯彻预防原则的 第三章两类错误和3σ方式 一、两类错误 二、3σ方式第四章 分析用控制图与控制用控制图 一、分析用控制图与控制用控制图 二、 哈特控制图的设计思想 三、判断稳态的准则 四、判断异常的准则统计过程控制（SPC ）与休哈特控制图(二)第五章 休哈特控制图一、特控制图的种类及其用途 二、应用控制图需要考虑的一些问题 三、-R(均值-极差)控制图 四、-s(均值-标准差)控制图 五、Xmed-R(中位数-极差)控制图x x六、x-Rs(单值-移动极差)控制图七、p{不合格晶率)控制图八、pn(不合格晶数)控制图九、c(缺陷数)控制图十、u(单位缺陷数)控制图十一、计量值控制图与计数值控制图的比较统计过程控制（SPC）与休哈特控制图(三)第六章通用控制图一、标准变换与通用图二、直接打点法三、Pt(通用不合格晶率)控制图和pnt(通用不合格品数)控制图四、Ct(通用缺陷数)控制图和Ut(通用单位缺陷数)控制图第七章两种质量诊断理论一、两种质量诊断理论二、两种质量三、两种质量诊断理论的思路四、两种控制图的诊断五、两种工序能力指数的诊断统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法三、其它常用的图表第九章直方图法一、什么是直方图二、直方图的作法三、直方图的观察分析四、直方图的定量描述五、直方图与分布曲线六、直方图法在应用中常见的错误和注意事项第十章散布图法一、什么是散布图二、散布图的作图方法三、散布图的判断分析四、散布图法在应用中应注意的事项统计过程控制（SPC）与休哈特控制图(一) 这里介绍SPC，控制图的重要性，控制图原理，判稳及判异准则，休哈特控制图，通用控制图。
第一章统计过程控制（SPC）一、什么是SPCSPC是英文Statistical Process Control的字首简称，即统计过程控制。
SPC就是应用统计技术对过程中的各个阶段进行监控，从而达到改进与保证质量的目的。
SPC强调全过程的预防。
SPC给企业各类人员都带来好处。
对于生产第一线的操作者，可用SPC方法改进他们的工作，对于管理干部，可用SPC方法消除在生产部门与质量管理部门间的传统的矛盾，对于领导干部，可用SPC方法控制产品质量，减少返工与浪费，提高生产率，最终可增加上缴利税。
SPC的特点是:（1）SPC是全系统的，全过程的，要求全员参加，人人有责。
这点与全面质量管理的精神完全一致。
(2) SPC强调用科学方法(主要是统计技术，尤其是控制图理论)来保证全过程的预防。
（3）SPC不仅用于生产过程，而且可用于服务过程和一切管理过程。
二、SPC发展简史过程控制的概念与实施过程监控的方法早在20世纪20年代就由美国的休哈特(W. A.Shewhart)提出。
今天的SPC与当年的休哈特方法并无根本的区别。
在第二次世界大战后期，美国开始将休哈特方法在军工部门推行。
但是，上述统计过程控制方法尚未在美国工业牢固扎根，第二次世界大战就已结束。
战后，美国成为当时工业强大的国家，没有外来竞争力量去迫使美国公司改变传统方法，只存在美国国内的竞争。
由于美国国内各公司都采用相似的方法进行生产，竞争性不够强，于是过程控制方法在1950~1980年这一阶段内，逐渐从美国工业中消失。
反之，战后经济遭受严重破坏的日本在1950年通过休哈特早期的一个同事戴明(W. Ed- wards Deming)博士，将SPC的概念引入日本。
从1950～1980年，经过30年的努力，日本跃居世界质量与生产率的领先地位。
美国著名质量管理专家伯格(Roger W. Berger)教授指出，日本成功的基石之一就是SPC。
在日本强有力的竞争之下，从80年代起，SPC在西方工业国家复兴，并列为高科技制（之一。
例如，加拿大钢铁公司(STELCO)在1988年列出的该公司七大高科技方向如下：(1)连铸，(2) 炉外精炼钢包冶金站，(3) 真空除气，(4) 电镀钵流水线，(5) 电子测量，(6) 高级电子计算机，(7) SPC。
美国从20世纪80年代起开始推行SPC。
美国汽车工业已大规模推行了SPC，如福特汽车公司，通用汽车公司，克莱斯勒汽车公司等，上述美国三大汽车公司在ISO9000的基础上还联合制定了QS9000标准，在与汽车有关的行业中，颇为流行。
美国钢铁工业也大力推行了SPC，如美国LTV钢铁公司，内陆钢铁公司，伯利恒钢铁公司等等。
三、什么是SPCD与SPCDA?SPC迄今已经经历了三个发展阶段，即：SPC，SPCD及SPCDA。
1．第一阶段为SPC。
SPC是美国休哈特在20世纪二、三十年代所创造的理论，它能以便人们采取措施，消除异常，恢复过程的稳定。
这就是所科学地区分出生产过程中产品质量的偶然波动与异常波动，从而对过程的异常及时告警，谓统计过程控制。
2．第二个阶段为SPCD。
SPCD是英文Statistical Process Control and Diagnosis的字首简称，即统计过程控制与诊断。
SPC虽然能对过程的异常进行告警，但是它并不能告诉我们是什么异常，发生于何处，即不能进行诊断。
1982年我国张公绪首创两种质量诊断理论，突破了传统的美国休哈特质量控制理论，开辟了统计质量诊断的新方向。
从此SPC上升为SPCD，SPCD是SPC 的进一步发展，也是SPC的第二个发展阶段。
1994年张公绪教授与其博士生郑慧英博士提出多元逐步诊断理论，1996年张公绪教授又提出两种质量多元诊断理论，解决了多工序、多指标系统的质量控制与诊断问题。
目前SPCD已进入实用性阶段，我国仍然居于领先地位。
3．第三个阶段为SPCDA。
SPCD也是英文Statistical Process Control，Diagnosis and Adjustment 的字首简称，即统计过程控制、诊断与调整。
正如同病人确诊后要进行治疗，过程诊断后自然要加以调整，故SPCDA是SPCD的进一步发展，也是SPC的第三个发展阶段。
这方面国外刚刚起步，他们称之为ASPC(Algorithmic Statistical Process Control，算法的统计过程控制)，目前尚无实用性的成果。
张公绪教授与他的博士生也正在进行这方面的研究。
四、SPC和SPCD的进行步骤进行SPC和SPCD有下列步骤：步骤1：:培训SPC和SPCD。
培训内容主要有下列各项：SPC的重要性，正态分布等统计基本知识，质量管理七种工具，其中特别是要对控制图深入学习，两种质量诊断理论，如何制订过程控制网图，如何制订过程控制标准等等。
步骤2：确定关键变量(即关键质量因素)。
具体又分为以下两点：(1)对全厂每道工序都要进行分析(可用因果图)，找出对最终产品影响最大的变量，即关键变量(可用排列图)。
如美国LTV钢铁公司共确定了大约20000个关键变量。
(2)找出关键变量后，列出过程控制网图。
所谓过程控制网图即在图中按工艺流程顺序将每道工序的关键变量列出。
步骤3：提出或改进规格标准。
具体又分为以下两点：(1)对步骤2得到的每一个关键变量进行具体分析。
(2)对每个关键变量建立过程控制标准，并填写过程控制标准表。
过程控制标准表本步骤最困难，最费时间，例如制定一个部门或车间的所有关键变量的过程控制标准，大约需要两个多人年（即一个人要工作量年多）。
步骤4：编制控制标准手册，在各部门落实。
将具有立法性质的有关过程控制标准的文件编制成明确易懂、便于操作的手册，使各道工序使用。
如美国LTV公司共编了600本上述手册。
步骤 5：对过程进行统计监控。
主要应用控制图对过程进行监控。
若发现问题，则需对上述控制标准手册进行修订，及反馈到步骤4。
步骤6:：对过程进行诊断并采取措施解决问题。
可注意以下几点：(1)可以运用传统的质量管理方法，如七种工具，进行分析。
(2)可以应用诊断理论，如两种质量诊断理论，进行分析和诊断。
(3)在诊断后的纠正过程中有可能引出新的关键质量因素，即反馈到步骤2，3，4 。
推行SPC的效果是显著的。
如美国率LTV公司1985年实施了SPC后，劳动生产率提高了20%以上。
五、宣贯ISO9000国际标准与推行SPC和SPCD的关系ISO9000一1994年新版与1987年初版相比校，有三个强调：(1) 强调“把一切都看成过程"，(2) 强调“预防"， (3) 强调“统计技术的应用是不可剪裁的"。
其实，这三者是互相联系、密切不可分的。
众所周知，质量管理这门学科有个重要的特点，即对质量管理所提出的原则、方针、目标都要有科学方法和科学措施来加以保证。
例如，强调预防就要应用统计方法(主要是应用SPC 和SPCD)和科学措施来保证它的实现。
这样，后两个强调是紧密联系着的。
其次，SPC即统计过程控制，故第一个强调也与后二者联系起来了。
所以这三个强调是互相联系、密不可分的。
企业推行ISO9000应该注意到这三个强调，在思想上应该明确：SPC和SPCD是推行ISO9000的基础。
第二章控制图原理一、控制图的重要性贯彻预防原则是依靠推行SPC和SPCD来实现的，而居QC七个工具核心地位的控制图是 SPC和SPCD的重要工具。
1984年日本名古屋工业大学调查了115家日本各行各业的中小型工厂，结果发现平均每家工厂使用137张控制图，这个数字对于我们推行SPC和SPCD是有一定的参考意义的。
可以说，工厂中使用控制图的张数在某种意义上反映了管理现代化的程度。
二、什么是控制图控制图是对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图。
图上有中心线(CL)、上控制界限(UCL)和下控制界限(LCL)，并有按时间顺序抽取的样本统计量数值的描点序列，参见控制图示例图。
三、控制图原理的第一种解释假定某车间有部车床车制直径为10mm的机螺丝。
为了了解机螺丝的质量，从车制好的机螺丝中抽出100个，测量并记录其直径数据，如表所示。
机螺丝直径数据(mm)10.24 9.94 10.00 9.99 9.85 9.94 10.42 10.30 10.36 10.0910.21 9.79 9.70 10.04 9.98 9.81 10.13 10.21 9.84 9.5510.01 10.36 9.88 9.22 10.01 9.85 9.61 10.03 10.41 10.1210.15 9.76 10.57 9.76 10.15 10.11 10.03 10.15 10.21 10.059.73 9.82 9.82 10.06 10.42 10.24 10.60 9.58 10.06 9.9810.12 9.97 10.30 10.12 10.14 10.17 10.00 10.09 10.11 9.709.49 9.97 10.18 9.99 9.89 9.83 9.55 9.87 10.19 10.3910.27 10.18 10.01 9.77 9.58 10.33 10.15 9.91 9.67 10.1010.09 10.33 10.06 9.53 9.95 10.39 10.16 9.73 10.15 9.759.79 9.94 10.09 9.97 9.91 9.64 9.88 10.02 9.91 9.54为找出这些数据的统计规律将它们分组、统计、作直方图，如机螺丝直径直方图所示。
