5700系统仪器性能指标及测井设计

ECLIPS5700测井系统自然电位测量解析关键词：自然电位信号传输干扰一、前言自然电位与井中岩层的岩性有密切的关系，能以明显的异常差异来显示渗透层。

自然电位曲线可以用来判断岩性和划相、确定渗透层、求地层水电阻率、估计地层泥质含量和判断水淹层等。

并确定地层水的含盐浓度，后者直接与地层水电阻率rw有关系，而地层水电阻率是计算地层含油气浓度的主要参数。

由于测量方法简单，并且能够提供主要的参数，它一直是测井作业中的一项必需的内容。

二、5700自然电位sp测量解析一直以来自然电位被认为是简单稳定的测井项目，无论在测井理论和处理方法上都很容易理解。

但是5700成像测井系统里面对它们的不同处理方式，对它们的不同命名，原本简单的自然电位测井变的扑朔迷离。

1. 5700常见的自然电位名称1.1sp在通常状况下记录的曲线，由仪器的自身测量电极测量如1515和1503；1.2spch通常由电极马龙头环测量，在我们通常的服务表中以3069xa出现，1.3spbr由双侧向长橡胶电极测量而得，长度至少85ft，也就是我们说的加长电极。

1.4spsb以仪器的绝缘电极上的电极环作为参考环，也就是绝缘短接上的电极环。

2.自然电位信号的传输在5700测井中，用两种方式来对自然电位进行处理：一是它作为模拟的测井信号上传到地面系统。

二是它直接在井下被数字化后，经由模式2上传到地面数据采集。

模拟的sp即传统意义上的sp。

是以我们放在地面的“泥浆池”电极棒为参考电位的，远电极取决于在井下运行的是感应仪器还是双侧向仪器。

仪器供电后它的默认选择是仪器上的测量电极环。

模拟信号由模式5的中心抽头上传，到lcp里面的模式5的中心抽头接受，由dasp板处理成sp曲线数值。

同时，自然电位sp在3510里也被处理成数字信号如spdh，它的参考远电极是电缆钢缆外皮而不是地表的“泥浆池”。

用3514作为传输短节时，模拟信号可以由缆芯7上传，如感应类的测井仪器，但测双侧向的时候，sp必须在井下数字化，然后由3514通过模式2送到地面采集，这是由于缆芯7作为双侧向的回路信号，而模式5的中心抽头又被其他占用。

5700井壁成像测井—CBIL &STAR5700-ECLIPS井壁成像测井5700井壁成像测井原理简介CBIL测井原理l CBIL仪器包括：声波发射-接收探头、电子线路、扶正器和定向器.旋转式半球型聚焦换能器按顺时针以脉冲回波的方式对井孔的整个井壁进行3600扫描测量,仪器将记录的地层的回波幅度及回波时间经定向后得到井周声波幅度和传播时间图像.用以识别、描述地层特征.l图像的井眼覆盖率可达100％。

CBIL仪器技术指标STAR测井原理l STAR测井仪是在六臂地层倾角仪基础上发展起来的。

仪器采用6个独立的极板,每个极板上分两排分布24个微电极,可测量144条微电阻率（微电导率）曲线.经数字处理可得到彩色或灰度刻度的高分辨率地层微电阻率非均质变化图像.对地层沉积、构造等地质特征进行描述。

l在８英寸井眼中，图像覆盖率可达６０％。

STAR测井仪技术指标CBIL、STAR成像测井质量控制Œ测井前对CBIL仪器探头、STAR极板纽扣电极及井径进行刻度、核实检查。

对方位短节应检查井斜角、方位角以及相对方位角等变化是否灵敏，测量的数值是否可靠。

•了解记录井位所在地区的磁偏角、磁倾角等信息。

Ž成像图方位刻度正确、颜色刻度合理，图像清晰、特征明显、易辨认，反映的裂缝、溶洞、层界面等地层特征清晰，相应的方位曲线无异常变化，不得出现台阶，井斜无负值。

•同一地层常规测井曲线与成象测井图象的变化特征应有良好的一致性，曲线、图象不应出现与地层特征和井眼状况无关的抖动、跳动等异常现象。

对于由于仪器遇卡等原因而造成的图象异常，应视井眼情况进行补测。

测井中不能出现严重的由于数据通讯中断等原因造成的图象、曲线数据缺失。

•CBIL—STAR组合一起测井时，二者深度要一致。

CBIL、STAR成像测井质量控制‘进行CBIL测井时，要求井眼泥浆性能要合适，泥浆密度不能太高，尽可能减少悬浮颗粒对超声波的衰减吸收影响。

’测井过程中要求仪器居中，按井眼条件选择使用扶正器，保证仪器探头聚焦良好（对CBIL测井尤为重要），电缆张力曲线显示仪器在井下运动平稳规则。

ECLIPS-5700测井服务项目l数字井周声波成像测井l微电阻率井壁扫描成像测井l磁共振成像测井l薄层电阻率测井l多极阵列声波测井l正交偶极声波测井l高分辨率阵列感应测井l分区水泥胶结测井薄层电阻率测井——TBRT耐压(M P A)最大井眼（m m）最小井眼( m m)138558．6152TBRT应用实例l Q14井：l利用RTBR-RMLL交会图直观识别油气层。

TBRT应用实例l Q14井：l对于厚层，薄层电阻率与深侧向电阻率二者基本相同，但致密钙层在这类砂泥岩厚层的细分上利用薄层电阻率测井可以很容易识别，高阻致密钙层的RTTB远大于RD。

TBRT应用实例l Q14井：l对于厚度薄的油气层，RTTB的值远远大于深侧向电阻率RD。

l40、b1、41层RD为12-30Ωm，三孔隙度曲线没有可靠的油气指示，但RTTB达60-70Ωm以上。

三层试油，日产气51396方，累计产气39519方。

应用TBRT识别、评价薄油气层的局限l在泥浆侵入不太深的一般情况下，薄层电阻率测井对油气层有着更为优越的识别能力。

l但在泥浆侵入较深层段，由于受探测范围限制，薄层电阻率与原状地层电阻率相差较多。

这时应使用横向探测深度较大的常规双侧向测井值计算地层流体饱和度。

耐压(MPa)最大井眼（mm）最小井眼(mm)137.9533114 137.9533123MAC全波列采集l MAC仪器的单极阵列和偶极阵列各由8个接收器构成,其发射器各有两个. 在全波列测井方式下,可同时记录两套全波列和两条时差△t曲线（2ft和6in分辨率）. 由单极全波列可提取纵波、横波、斯通利波等;由偶极阵列的全波列可提取地层挠曲横波.l W60-38-46井：l MAC记录的2ft时差曲线及6in时差曲线与常规声波时差曲线的直观对比。

MAC 应用实例l S116井：l利用MAC的全波列提取纵波、横波、斯通利波等的慢度、波形幅度、波至时间及衰减等，据此可以评价地层的岩性、裂缝、渗透性等特征。

5700系统仪器性能指标一、5700系列井下仪器技指标：1、1239XA (DLL-S)数字双侧向1串技术指标最大温度： 2O4℃ 1小时最大压力： 137.9Mpa直径： 92.lmm最小井眼直径： 139.7mm最大井眼直径： 406.4 mm组装长度： 5.512m重量： 126.1kg最大测速： 18.3米/分钟测量范围： 0.2～25000Ω·m精度： 0.2～ 10Ω·m，士 2％或 0.1Ω·m10～ 1000Ω·m，士 2％或0.1Ω·m稳定性：读数的土5％（内部零和刻度均在最大温度条件下设置）可靠性：98％（在适当的保护性维修条件下）探测半径：深侧向一1.14m，浅侧向一0.432m。

垂直分辨率：0.610m功能可同时测量深探测电阻率和浅探测电阻率；双侧向测井两条曲线的分离，反映了渗透率；地层评价，包括烃/水界面。

2、 1515XA (HDIL) 高分辨率感应1串技术指标耐温： 204℃ 9.45米耐压： 137.9MPa井眼测量范围： 7.5″ ---13″测量环境要求：地层电阻率: ≥0.15Ω.M泥浆电阻率:≥0.02Ω.M工作温度: -25 到155℃最高测速： 9米/分钟重复误差： 5%探测深度： 10″,20″,30″,60″,90″,120″纵向分辨力： 1′，2′，4′功能利用径向电阻率变化定性判断油层、水层、油水界面；利用径向电阻率变化定性判断储集层渗透性好坏；一维反演确定冲洗带电阻率Rxo和原状地层电阻率Rt以及侵入半径r、r1、r2。

成像显示侵入类型和侵入深度；二维反演确定地层界面、层状冲洗带电阻率Rxo和原状地层电阻率Rt以及侵入深度，成像显示结果。

3、1329XA (SLII)数字伽马能谱1支技术指标耐温： 204℃耐压： 137.3MPa井眼测量范围：4.5″ ---16″最高测速： 9.1米/分钟测量精度： (当测速为3米/分钟时)GR : 100±1.5APIK: 2±0.26%U: 6±0.51PPMTH: 12±1.78PPM重复误差：±7%探测深度： 12″纵向分辨力： 15″功能确定泥岩含量和泥岩类型；定量测定自然伽马放射性；矿物识别；相关对比；有助于裂缝探测。

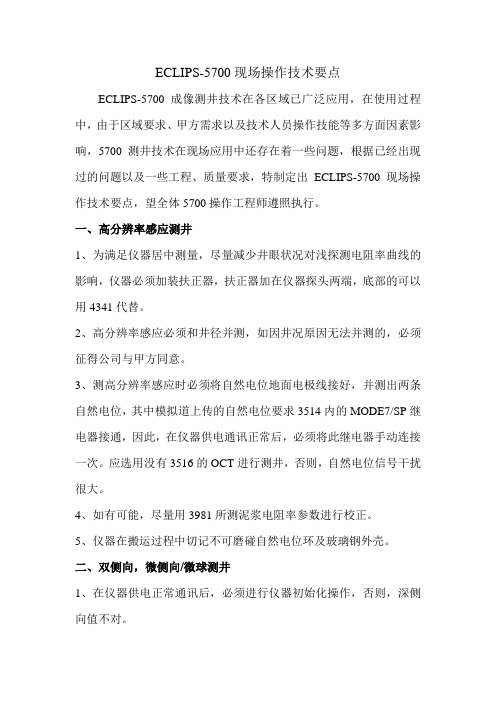

ECLIPS-5700现场操作技术要点ECLIPS-5700成像测井技术在各区域已广泛应用，在使用过程中，由于区域要求、甲方需求以及技术人员操作技能等多方面因素影响，5700测井技术在现场应用中还存在着一些问题，根据已经出现过的问题以及一些工程、质量要求，特制定出ECLIPS-5700现场操作技术要点，望全体5700操作工程师遵照执行。

一、高分辨率感应测井1、为满足仪器居中测量，尽量减少井眼状况对浅探测电阻率曲线的影响，仪器必须加装扶正器，扶正器加在仪器探头两端，底部的可以用4341代替。

2、高分辨率感应必须和井径并测，如因井况原因无法并测的，必须征得公司与甲方同意。

3、测高分辨率感应时必须将自然电位地面电极线接好，并测出两条自然电位，其中模拟道上传的自然电位要求3514内的MODE7/SP继电器接通，因此，在仪器供电通讯正常后，必须将此继电器手动连接一次。

应选用没有3516的OCT进行测井，否则，自然电位信号干扰很大。

4、如有可能，尽量用3981所测泥浆电阻率参数进行校正。

5、仪器在搬运过程中切记不可磨碰自然电位环及玻璃钢外壳。

二、双侧向，微侧向/微球测井1、在仪器供电正常通讯后，必须进行仪器初始化操作，否则，深侧向值不对。

2、必须保障马笼头以及电缆的通断绝缘，尤其是7芯的绝缘，必须在100M欧以上，另外，10芯对外壳绝缘也必须大于500K欧以上。

3、在用3516测井时只有一条井下自然电位，不用接地面自然电位电极线，用3506测井时只有一条地面自然电位，必须接地面电极线。

地面接地线必须远离车体与地接触良好。

4、微球/微侧向推靠臂的收推必须断交流电。

在刻度微球/微侧向井径时必须将档位跳至测井档。

5、必须根据双侧向线路内的档位情况确定正确的处理参数（增强或者标准），如用增强档测量，必须在仪器组合中加上3992和3967。

6、必须在双侧向电极系两端加装扶正器、以保护电极系，另外，如井况允许，在微球/微侧向接近推靠处加装扶正器。

5700测井技术介绍—阵列感应测井原理及地质应用目录一、前言 (1二、阵列感应测井原理及应用 (11.阵列感应测井原理简介 (12阵列感应资料处理 (23.阵列感应测井的地质应用 (10三、阵列感应测井实例分析 (141、低矿化度泥浆侵入含高矿化度地层水的储层 (142、高矿化度泥浆侵入含低矿化度地层水的储层 (173、在稠油井中的应用效果 (204、水淹层解释应用效果 (215、在判断地层水矿化度方面的应用效果 (23四、总结和建议 (24一、前言阵列感应测井是测井发展史上的一个飞跃,自从测井公司引进了阿特拉斯的阵列感应测井仪HDIL后,经过多年的使用,已经成为测井中一项不可缺少的项目,特别是在沙泥岩地层和低电阻率地层中,发挥了其它测井项目不可替代的作用。

二、阵列感应测井原理及应用1.阵列感应测井原理简介阵列感应测井的最基本原理与普通感应测井原理类似,但它在硬件上采用简单的三线圈系结构,这种线圈系没有硬件聚焦功能,它采用数学方法对呈不对称形状的纵向响应曲线进行软件聚焦处理。

它由7组接收线圈对和1个共用的发射线圈组成,实际上相当于具有7种线圈距的三线圈系。

在接收线圈系的设计上充分考虑了以下几个问题:(1、消除直藕信号;(2、三线圈子阵列纵向特性的频率响应没有盲频;(3、要有若干子阵列分别反映浅部和深部地层信息;(4、各接收子阵列之间的间距应按一定规律变化和分布;(5、离发射线圈较远的接收子阵列应考虑发射功率和接收信号的强度。

高分辨率阵列感应测井仪在硬件设计时充分考虑了上述因素,它的每个接收线圈系都由两个相互对称的线圈组成,即一个主接收线圈和一个辅助接收线圈,它利用了两个线圈电磁场叠加原理,来实现消除直藕信号影响的目的。

在线圈系的排列上设计了最小线圈距为6in,最大线圈距为94in,在这两个线圈距之间采用了近似于指数形式的线圈系分布,即全部子阵列间距为6in、10in、15.7in、24.5in、38.5in、60in、94in。

ECLIPS5700成像测井系统系统概述ECLIPS—5700（E nhanced C omputerised L ogging and I nterpretative P rocessing S ystem）测井系统由ATLAS 公司于上世纪90年代初推出的新一代成像测井系统，ECLIPS—5700成像测井系统是一种增强型计算机化的测井评价处理系统。

该系统满足了现代测井仪器阵列化、谱分析化、成像化的大规模数据处理的要求。

系统主机为2台HP C3600工作站，软件建立于分布式处理及多任务的UNIX 系统平台上，提供真正的多用户/多任务系统，允许下井仪器处理、记录、储存、显示、传送等同时进行。

具有现场快速直观处理解释功能。

经过十年的应用和发展，ECLIPS—5700成像测井系统日趋成熟，配备了较为完善的下井仪器系列，其资料采集和处理水平很高，是目前最先进的测井系统之一。

ECLIPS—5700成像测井系统，该系统是胜利测井公司于1997年由美国Wester Atlas公司引进的。

ECLIPS—5700成像测井系统又称增强型计算机测井与解释处理系统，3700系统下井仪通过改进扩展可与其兼容。

它采用菜单驱动，具备“help”功能，便于操作，ECLIPS可提供广泛的诊断，如为用户提供的可选择的电源和遥传系统诊断程序。

通过图形显示和数据处理的实时显示可不断地监视测井质量。

ECLIPS—5700成像测井系统，它代表着目前世界的最新测井技术，具有广阔的应用前景，但是由于其昂贵的售价及收费标准，在胜利油田只使用于重点探井和重点开发井。

ECLIPS—5700成像地面测井系统照片系统构成ECLIPS—5700成像测井系统主要可分为六部分一、 5753 HP3600 工作站：基于HP—UNIX操作系统的计算机，根据用户指令对输入数据完成各种处理并将其输出到各种外围设备。

二、人机交互设备（HIL）：包括键盘、鼠标和双显示器等完成用户和计算机之间的联系。

自然电位测井在泥砂岩剖面淡水泥浆井眼中，划分储集层和非储集层工作中具有非常好的效果，在碳酸盐剖面不是很咸的盐水泥浆中也多有应用。

通过对其电位曲线的分析，可以用来划分储集层、判断岩性和进行沉积相的研究、估算泥质含量、确定地层水电阻率。

ECLIPS5700测井系统1　ECLIPS5700测井系统的简要介绍ECLIPS5700测井系统由世界著名的公司阿特拉斯公司研制，该系统可以完成常规和成像测井的数据采集和处理编辑工作，该系统主要包括的设备类型为：井下仪器、计算机地面数据采集系统、测井电缆。

其内部集成有多种用途的测井仪器，可以兼容多达3700种常规的测井仪器。

其提供的基本功能有：提供井下360°的井壁成像、提供方位角、确定倾角值、确定裂缝、确定薄层的砂页比、提供高分辨率声波井径数据。

该系统采用先进的UNIX电脑系统控制，因此对此操作非常方便，操作人员只需输入一些简单的控制命令，就可以让系统自动化得开始工作，在新一代的系统中，更是完全实现了全电脑界面操作，这大大降低了对其操作的难度。

2　ECLIPS5700测井系统自然电位测量分析SP信号是它的自然电位信号，该信号的测量是以地面电极为参考的，其测量电极在沿着井轴的上下移动过程中，会产生自然的变化。

如果参考电极不同，其表达的含义也会有很大的差别，产生的自然电位也不相同。

我们常见的自然电位有：SP，地面电极和井下仪器的自然电位环之间的测量；SPDH，井下仪器的SP环和电缆外皮之间的测量。

SPBR信号，用于马笼头电极的8号电极和地面电极之间的电位的测量，采集到的信号，可以直接由地面系统所接收。

SP-BRDH信号，由马笼头的8号电极与电缆表皮之间的电位差产生的测量信号。

3　测试SP信号是否正常的方法模拟通道的检测方法，首先进入OTC，在进入1515HDIL仪器操作界面，在5756LCP接线面板的‘PANEL’一排的7芯和8芯之间加自制模拟盒，并输入100mV~1350mV的输入电压，必须注意7芯为正8芯为负，切勿接反。

5700测井技术介绍——阵列声波测井原理及地质应用目录一、前言 (2)二、阵列声波测井原理 (2)1、多极子阵列声波仪器的测量原理 (2)2、交叉偶极子阵列声波仪器的测量原理 (3)3、阵列声波的测量方式 (4)4、阵列声波测井波形分析 (4)三、阵列声波的处理 (6)1、提取纵波、横波及斯通利波 (6)2、数据处理STC算法 (6)3、全波列分析处理程序 (7)四、阵列声波的基本地质应用 (8)1、利用纵波、横波及斯通利波识别裂缝 (8)2、鉴别岩性和识别气层 (9)3、在计算岩石机械特性中的应用 (10)4、压裂施工分析 (11)5、利用时滞频移识别裂缝带 (13)6、判断地层各向异性 (14)7、计算地层应力和确定应力方位 (16)五、总结及建议 (17)一、前言阵列声波仪器能够测量地层的纵波、横波、斯通利波，通过一定的数学计算方法便能提取这些波的首波传播时间，计算频散特性，从而分析出岩石的声学特性，再结合密度、泥质含量、孔隙度等曲线能够计算地层弹性力学参数、机械特性参数、泥浆参数、地层渗透率等参数，并且能够计算各向异性地层的各向异性大小和方位。

利用这些参数能够评价井眼的稳定性，评价裂缝的发育带，确定应力大小及方位，为压裂施工提供压力参数，为钻井泥浆的配制提供泥浆参数，并能判断岩石裂缝的有效性。

由于这些特点，目前阵列声波测井已得到了广泛的应用。

尤其在解决复杂的地质问题，为油田增产、增效服务方面，起到了非常重要的作用。

二、阵列声波测井原理1、多极子阵列声波仪器的测量原理多极子阵列声波测井仪器（MAC）将单极子阵列和偶极子阵列进行有效地组合，两个阵列的配置是完全独立的（如图2-1）。

该仪器的声系包括1个单极子声系和1个偶极子声系。

单极子声系包括2个单极子发射换能器T1、T2和8个接收换能器，发射换能器带宽为2KHz-15KHz，中心频率为8KHz，可以激发地层纵波、斯通利波，在地层中激发转换横波。
