武汉绿地中心主塔建设工程钢结构桁架制作工艺编制：审核：批准：武汉一冶钢结构有限责任公司二0一五年六月二日目录第一章：工程概况第二章：编制依据及规范第三章：下料工艺第四章: H型钢组立、焊接及校正工艺第五章：桁架组装工艺第六章：制孔工艺第七章：焊接工艺第八章：焊缝返修工艺第九章:预拼装工艺第十章：涂装工艺第十一章：质量保证体系第十二章：安全文明施工第一章工程概况1.1 工程概况武汉绿地中心定位“世界第三、中国第二、中部第一”，毗邻武汉长江隧道至武汉长江二桥之间武昌江边，坐落于武昌和平大道徐家棚。

由1栋主塔楼、1栋办公辅楼、1栋公寓辅楼及裙楼组成。

其中主塔楼地下室6层，地上125层，地上建筑面积32.3万平方米，建筑高度为606m。

主塔楼钢结构由外框12个巨型劲性柱、18个外框重力柱、带剪力墙钢骨的钢筋混凝土核心筒、楼层钢梁、10道环带桁架、4道伸臂桁架、60米高的塔冠和雨棚组成。

钢结构材质为Q345B、Q345GJB 、Q345C、Q345GJC、390GJC。

主塔楼钢结构的布置图分别见图1～图4。

图1 主塔楼钢结构布置图图2 标准层平面示意图图3 环带桁架层平面示意图图4 伸臂桁架层平面示意图项目参建各方介绍：工程名称:武汉绿地国际金融城A01地块建设单位:武汉绿地滨江置业有限公司设计单位:华东建筑设计研究院有限公司监理单位:上海市建设工程监理有限公司总包单位:中建三局建设工程股份有限公司钢结构制作：中国一冶、中建钢构、沪宁钢构和武船重工三检探伤单位：深圳市生富钢结构检测科技有限公司1.2 供应范围图5 本项目钢结构供应范围示意图1、本工程承接标段为第Ⅲ标段（39～69层）（见图5），针对环带桁架和外伸臂桁架H型钢截面分析，具体代表截面及类型详见表1。

表1 环带桁架和外伸臂桁架截面型式详表类型部位截面尺寸（mm）截面示意图环带桁架第五道H400×500×30×30 H环带桁架第五道H400×500×40×40 H环带桁架第五道H1000×500×55×55 H环带桁架第六道H400×500×30×30 H环带桁架第六道H600×500×40×40 H环带桁架第六道H1000×500×50×50 H环带桁架第七道H500×500×40×40 H环带桁架第七道H600×500×40×40 H环带桁架第七道H1000×600×55×55 H伸臂桁架第二道与巨柱SC1相连H500×500×30×30 H伸臂桁架第二道与巨柱SC1相连H1000×1000×50×50 H伸臂桁架第二道与巨柱SC1相连H1000×1000×100×100 H伸臂桁架第二道与巨柱SC2相连H300×300×20×20 H伸臂桁架第二道与巨柱SC2相连H1000×1000×50×50 H伸臂桁架第二道与巨柱SC2相连H1000×1000×80×80 H2、根据技术方案工程介绍中制作范围为第Ⅲ标段39～69层，环带桁架分布在三层（第五、六、七道）每层的数量为33榀，每榀桁架有10个连接节点，每个节点处包含腹板连接件2块、外翼缘面连接件2块+内翼缘面连接件4块，所以得出连接板总数=每处节点连接板8块*10个节点*33榀一层*3层=7920块；外伸臂桁架分布在一层，每层数量为12榀，每榀桁架有8个连接节点，参照以上方法连接板总数=每处节点连接板8块*8个节点*12榀一层=768块。

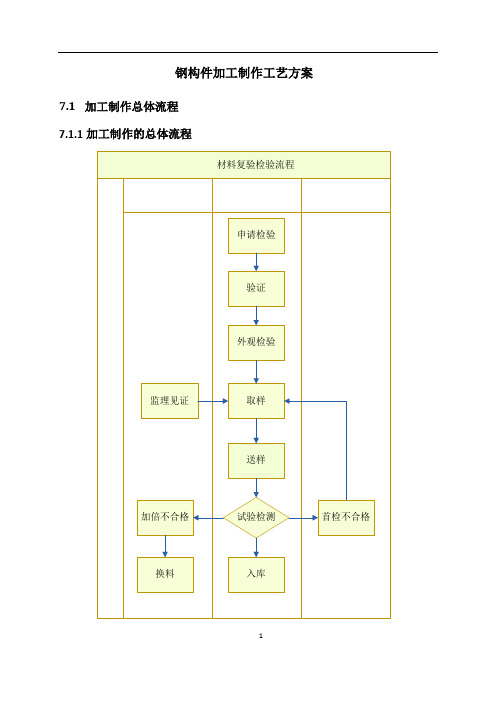

钢构件加工制作工艺方案7.1加工制作总体流程7.1.1加工制作的总体流程7.2加工制作准备7.2.1生产准备7.2.2技术准备技术部门认真研究业主提供的施工技术文件(设计施工图、设计规范、技术要求等资料) ，积极参加进行设计交底，经技术部门消化理解后，编制《武汉绿地中心钢结构制造工艺方案》、《武汉绿地中心钢结构制造验收要求》，完成施工图转换、焊接工艺评定、火焰切割工艺评定、涂装工艺评定、工艺文件编制、工装设计和精度控制的标准以及焊工及检验人员培训等技术准备工作。

具体的流程见下图：7.2.3设计图纸工艺性审查一般设计院提供的设计图纸无法直接用来进行钢构件的加工制作，需要先将其转化成钢构件深化详图，对设计图纸进行深化设计之前应先进行工艺可行性审查，通过工艺性审查，及时调整和解决工艺性方面的问题，加快工艺技术文件编制的速度，缩短产品生产准备周期，提前安排定货和设计关键零件或关键加工工序所需的设备和工装，减少或避免在生产过程中发生重大技术问题。

7.2.4焊接工艺评定试验焊接工艺评定试验是编制焊接工艺的重要依据，进行焊接工艺评定试验时，将根据本设计图纸和技术要求以及有关的钢结构制造规范的规定进行。

具体的流程图见下图：否工艺评定任务书工程焊接特点分析制订工艺评定试验方案制订工艺评定指导书制备焊接工艺评定试件试件焊接试样制备试样送检焊接工艺评定检验焊接工艺评定报告焊接作业指导书/焊接工艺卡工厂/现场应用资料备案技术员焊接责任工程师焊接实验室责任人资格确认检测单位资格确认焊接责任工程师焊接责任工程师、监理单位企业技术总负责人合格（1）焊接工艺评定试验是编制焊接工艺的依据，根据本设计图纸和技术要求以及有关的钢结构制造规范的规定，编写《武汉绿地中心焊接工艺评定试验方案》报业主、设计及监理工程师审批，然后根据批准的焊接工艺评定试验方案，模拟实际的施工条件和环境，逐项进行焊接工艺评定试验。

（2）在确定焊接工艺评定试验方案的同时，焊接工艺评定试验选用的材料要求首批进厂材料中选择碳当量偏高，非金属化学成份含量偏高的低温韧性偏低的材料进行焊接工艺评定试验。
