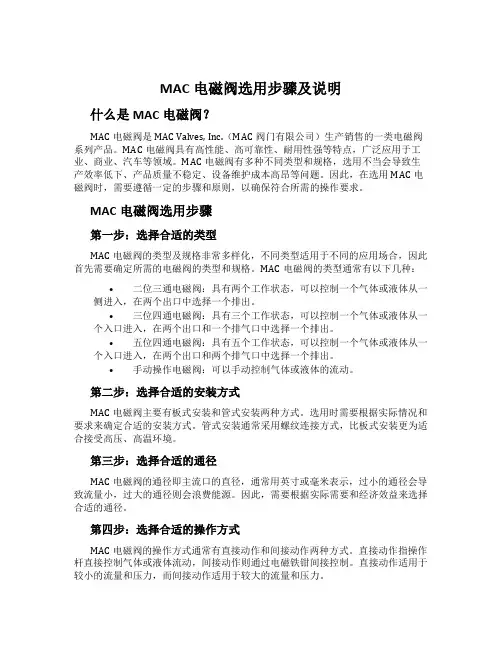

MAC电磁阀选用步骤及说明什么是MAC电磁阀？MAC电磁阀是MAC Valves, Inc.（MAC阀门有限公司）生产销售的一类电磁阀系列产品。

MAC电磁阀具有高性能、高可靠性、耐用性强等特点，广泛应用于工业、商业、汽车等领域。

MAC电磁阀有多种不同类型和规格，选用不当会导致生产效率低下、产品质量不稳定、设备维护成本高昂等问题。

因此，在选用MAC电磁阀时，需要遵循一定的步骤和原则，以确保符合所需的操作要求。

MAC电磁阀选用步骤第一步：选择合适的类型MAC电磁阀的类型及规格非常多样化，不同类型适用于不同的应用场合，因此首先需要确定所需的电磁阀的类型和规格。

MAC电磁阀的类型通常有以下几种：•二位三通电磁阀：具有两个工作状态，可以控制一个气体或液体从一侧进入，在两个出口中选择一个排出。

•三位四通电磁阀：具有三个工作状态，可以控制一个气体或液体从一个入口进入，在两个出口和一个排气口中选择一个排出。

•五位四通电磁阀：具有五个工作状态，可以控制一个气体或液体从一个入口进入，在两个出口和两个排气口中选择一个排出。

•手动操作电磁阀：可以手动控制气体或液体的流动。

第二步：选择合适的安装方式MAC电磁阀主要有板式安装和管式安装两种方式。

选用时需要根据实际情况和要求来确定合适的安装方式。

管式安装通常采用螺纹连接方式，比板式安装更为适合接受高压、高温环境。

第三步：选择合适的通径MAC电磁阀的通径即主流口的直径，通常用英寸或毫米表示，过小的通径会导致流量小，过大的通径则会浪费能源。

因此，需要根据实际需要和经济效益来选择合适的通径。

第四步：选择合适的操作方式MAC电磁阀的操作方式通常有直接动作和间接动作两种方式。

直接动作指操作杆直接控制气体或液体流动，间接动作则通过电磁铁钳间接控制。

直接动作适用于较小的流量和压力，而间接动作适用于较大的流量和压力。

第五步：选择合适的工作压力范围MAC电磁阀的工作压力范围通常在0~10 bar之间，选用时需要根据实际压力情况来选择合适的压力范围。

电磁阀选型与注意事项电磁阀如何操作电磁阀选型首先应当依次遵奉并服从安全性，牢靠性，适用性，经济性四大原则，其次是依据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特别要求进行选择）。

电磁阀紧要优点是体积小，动作牢靠，维护和修理便利，价格便宜。

选择时需要注意依据工艺要求选择常开或常闭型。

选型依据：一、依据管道参数选择电磁阀的：通径规格（即DN）、接口方式1、依照现场管道内径尺寸或流量要求来确定通径（DN）尺寸。

2、接口方式，一般》DN50要选择法兰接口，DN50则可依据用户需要自由选择。

二、依据流体参数选择电磁阀的：材质、温度1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。

2、高温流体：要选择接受耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。

3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时确定要区分开来。

4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。

三、依据压力参数选择电磁阀的：原理和结构1、公称压力：这个参数与其它通用阀门的含义是一样的，是依据管道公称压力来定。

2、工作压力：假如工作压力低则必需选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。

四、电气选择：电压规格应尽量优先选用AC220V、DC24较为便利五、依据持续工作时间长短来选择：常闭、常开或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。

2、要是开启的时间短或开和关的时间不多时，则选常闭型。

3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。

六、依据环境要求选择辅佑襄助功能：防爆、止回、手动、防水雾、水淋、潜水；1、爆炸性环境：必需选用相应防爆等级的电磁阀。

2、当管内流体有倒流现象时，可选择OK71—N、OK72—N系列带止回功能电磁阀。

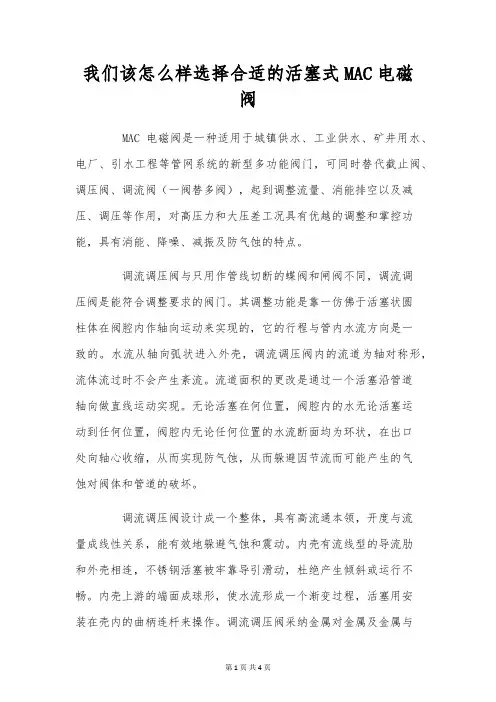

我们该怎么样选择合适的活塞式MAC电磁阀MAC电磁阀是一种适用于城镇供水、工业供水、矿井用水、电厂、引水工程等管网系统的新型多功能阀门，可同时替代截止阀、调压阀、调流阀（一阀替多阀），起到调整流量、消能排空以及减压、调压等作用，对高压力和大压差工况具有优越的调整和掌控功能，具有消能、降噪、减振及防气蚀的特点。

调流调压阀与只用作管线切断的蝶阀和闸阀不同，调流调压阀是能符合调整要求的阀门。

其调整功能是靠一仿佛于活塞状圆柱体在阀腔内作轴向运动来实现的，它的行程与管内水流方向是一致的。

水流从轴向弧状进入外壳，调流调压阀内的流道为轴对称形，流体流过时不会产生紊流。

流道面积的更改是通过一个活塞沿管道轴向做直线运动实现。

无论活塞在何位置，阀腔内的水无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩，从而实现防气蚀，从而躲避因节流而可能产生的气蚀对阀体和管道的破坏。

调流调压阀设计成一个整体，具有高流通本领，开度与流量成线性关系，能有效地躲避气蚀和震动。

内壳有流线型的导流肋和外壳相连，不锈钢活塞被牢靠导引滑动，杜绝产生倾斜或运行不畅。

内壳上游的端面成球形，使水流形成一个渐变过程，活塞用安装在壳内的曲柄连杆来操作。

调流调压阀采纳金属对金属及金属与橡胶双重密封，实现双向气泡级密封。

因此从而实现密封系统使用寿命长，关闭严密。

由于调流调压阀的结构特别，依据运行工况、出口调整型部件的不同，阀的过水特性可以用阀下游出水口出口部件的型式来调整（可更换出口部件），从而适应不同目的的工况要求，实现调流效果。

在保证无振动，无噪声，无气蚀，对管路无损伤的情况下，对系统进行线性调流或稳定减压是保证调流阀长寿命工作的基本要求。

依据不同工况有四种以上出口形式的活塞式调流阀。

因此，活塞式调流阀的选型过程为：先依据系统调整参数确定气蚀等级，进而确定活塞阀的出口形式。

再依据选定出口形式的活塞阀的Kv系列曲线图，确定阀门的定型尺寸。

SMC电磁阀选型样本引言电磁阀作为自动化控制系统中常用的执行元件，广泛应用于工业生产中。

SMC 公司是世界上知名的气动控制和自动化设备制造商。

本文将介绍SMC电磁阀的选型要点，并给出一个选型样本。

选型要点在选择SMC电磁阀时，需要考虑以下几个要点：1. 工作压力工作压力是选型电磁阀的重要参数之一。

根据实际应用需要，选择适当的工作压力范围。

SMC电磁阀的工作压力通常在0.15MPa至1.0MPa之间。

2. 电压类型SMC电磁阀有直流和交流两种电压类型可选。

根据实际输入电压类型选择合适的电磁阀。

常见的电压类型有DC24V、AC110V和AC220V等。

3. 连接口径连接口径取决于系统的气源管道大小。

常见的连接口径有M5、G1/8、G1/4和G3/8等。

根据气源管道的尺寸选择合适的连接口径。

4. 工作模式根据实际工作需求，选择合适的工作模式。

SMC电磁阀常见的工作模式包括常闭型（通电时阀门关闭）和常开型（通电时阀门打开）。

5. 阀门类型SMC电磁阀有多种不同类型的阀门，包括直动式和间接式。

根据实际需求选择适合的阀门类型。

选型样本基于上述选型要点，以下是一个选型样本：标题：SMC电磁阀选型样本应用场景该选型样本适用于一个工业生产线上的气动控制系统，需要使用电磁阀控制气体流动。

选型要点•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式选型结果基于以上要点，推荐选择以下型号的SMC电磁阀：型号：NVJ114-5G40B主要参数•工作压力范围：0.15MPa至1.0MPa•电压类型：DC24V•连接口径：G1/4•工作模式：常开型•阀门类型：直动式特点和优势•结构紧凑，体积小，重量轻•高性能密封材料，工作可靠•适用于空气、水和其他非腐蚀性介质的控制结论根据应用场景和选型要点，推荐选择SMC型号NVJ114-5G40B直动式常开型电磁阀，该电磁阀具有良好的工作压力范围、适合的接口尺寸和工作电压，并且具有紧凑的结构和高性能密封材料，能够满足工业生产线上的气动控制需求。

SMC电磁阀选型样本1. 引言SMC电磁阀是一种常用的控制元件，在自动化控制系统中起着非常重要的作用。

选型合适的SMC电磁阀能够有效控制液体、气体等流体的流动，并实现系统的自动控制。

本文档将介绍SMC电磁阀的选型原则、货号解析以及常用型号的参数和特点，帮助用户更好地选择合适的SMC电磁阀，确保系统的正常运行。

2. SMC电磁阀选型原则在选择SMC电磁阀时，需要考虑以下几个因素：2.1 流量要求根据实际应用需求确定所需要的流量范围。

电磁阀的通径越大，其能够处理的流量就越大。

因此，在选型时，需要参考所需的流量和系统的耗气量，选择合适的通径和口径。

2.2 工作压力电磁阀的工作压力需要根据系统的工作压力来确定。

一般情况下，选型时需要考虑系统的最高工作压力，并留有一定的余量，以确保电磁阀能够正常工作。

2.3 工作介质电磁阀的工作介质通常包括气体和液体。

在选型时，需要注意工作介质的种类、温度、粘度等因素，以保证电磁阀对工作介质的适应性和稳定性。

2.4 工作环境工作环境也是选型的重要因素之一，包括温度、湿度、腐蚀性气体等。

电磁阀的选型需要考虑工作环境的特点，选择适合的外壳材料和密封材料，以保证电磁阀在恶劣环境下的可靠性和稳定性。

3. SMC电磁阀货号解析SMC电磁阀的货号通常由一系列数字和字母组成，每个字符代表了不同的信息。

以下是SMC电磁阀货号的解析方法：•第一个字符：代表产品系列。

例如，“SY”代表“多通电磁阀系列”，“SV”代表“低功率电磁阀系列”等。

•第二个字符：代表产品类型。

例如，“A”代表“四通电磁阀”，“B”代表“三通电磁阀”等。

•第三个字符：代表电磁阀的口径。

例如，“025”代表“2.5mm”，“200”代表“20mm”等。

•第四个字符：代表任务位置。

例如，“R”代表“正常耐压”，“L”代表“低耐压”等。

•其余字符：代表特殊功能或选项。

例如，“10”代表“AC220V”，“30”代表“DC24V”等。

SMC电磁阀选型手册1. 引言本手册旨在为用户提供有关SMC电磁阀的选型指南。

电磁阀是一种广泛应用于自动化控制领域的关键元件，可在流体管路中控制液体或气体的流动。

SMC是一家全球领先的自动化控制解决方案提供商，其电磁阀系列以其高质量、可靠性和创新性而闻名。

本手册将介绍SMC电磁阀的工作原理、类型、特点、选型准则和常见问题。

通过阅读本手册，用户将能够了解如何选择适合其应用需求的SMC电磁阀，并能够正确使用和维护这些设备。

2. SMC电磁阀的工作原理SMC电磁阀是通过电磁力来控制流体管路中液体或气体的流动。

其工作原理基于电磁感应，当通电时，电流通过线圈产生磁场，通过磁场的作用，改变了阀体内的活塞位置，从而打开或关闭阀门。

SMC电磁阀通常由电磁线圈、阀体和活塞组成。

电磁线圈是产生磁场的关键部件，其通过通电来改变阀门的状态。

阀体是容纳活塞和阀门的部件，通过活塞的位置改变来改变阀门的状态。

活塞是负责控制阀门开闭的部件，具有很高的密封性和稳定性。

3. SMC电磁阀的类型SMC电磁阀按照用途可分为多种类型，下面将介绍一些常见的SMC电磁阀类型：3.1 直动式电磁阀直动式电磁阀是最常见的一种电磁阀类型，其工作原理和上述介绍的工作原理相同。

直动式电磁阀的特点是结构简单、尺寸小巧、反应速度快、可靠性高，适用于大多数普通应用场合。

3.2 比例式电磁阀比例式电磁阀是一种根据输入信号控制流量的电磁阀。

它具有流量调节范围广、精度高、稳定性好的特点，适用于需要精确控制流量的应用场合，如流量控制。

3.3 高频电磁阀高频电磁阀主要用于高频振动设备中，具有快速响应、高频率、低功耗、高效能的特点。

它通常用于需要频繁开关的场合，如高频研磨、高频冲击等。

3.4 单向电磁阀单向电磁阀是一种用于控制流体的单向流动的电磁阀，其特点是结构简单、操作方便、可靠性高。

它通常用于需要限制流体流向的场合。

4. SMC电磁阀的选型准则选择适合的SMC电磁阀是确保系统运行正常的关键之一。

电磁阀的选型电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况（即管道参数,流体参数,压力参数,电气参数,动作方式, 特殊要求进行选择）.选型依据: 一,根据管道参数选择电磁阀的:通径规格（即DN）,接口方式1,按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸.2,接口方式,一般>DN50 要选择法兰接口,≤DN50 则可根据用户需要自由选择.二,根据流体参数选择电磁阀的:材质,温度组1,腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀.2,高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的.3,流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来.4,流体粘度:通常在50cSt 以下可任意选择,若超过此值,则要选用高粘度电磁阀.三,根据压力参数选择电磁阀的:原理和结构品种1,公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定.2,工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在0.04Mpa 以上时直动式,分步直动式,先导式均可选用. 四,电气选择:电压规格应尽量优先选用AC220V,DC24 较为方便. 五,根据持续工作时间长短来选择:常闭,常开,或可持续通电1,当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型.2,要是开启的时间短或开和关的时间不多时，则选常闭型.3,但是有些用于安全保护的工况,如炉,窑火焰监测,则不能选常开的,应选可长期通电型. 六,根据环境要求选择辅助功能:防爆,止回，手动,防水雾,水淋,潜水1,爆炸性环境:必须选用相应防爆等级的电磁阀（我公司现有:d II BT4,d II CT5, Ex m I/II T4）.2,当管内流体有倒流现象时,可选择我公司OK71-N,OK72-N 系列带止回功能电磁阀.3,当需要对电磁阀进行现场人工操作时,可选择我公司OK71-S,OK72-S 系列带手动功能电磁阀.4,露天安装或粉尘多场合应选用防水,防尘品种（防护等级在IP54 以上）.5,用于喷泉必须采用潜水型电磁阀（防护等级在IP68 以上）.。

SMC磁性开关选型手册
产品名称:SMC磁性开关选型手册
日本SMC磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、电话机、等电子仪器设备上面。

还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。

利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。

上一页下一页。

介绍SMC电磁阀怎么选型及选型方法详解前言电磁阀是一种掌控液压或气动系统的装置，广泛应用于各种工业场合。

SMC电磁阀是一种具有较高性能和较高品质的电磁阀产品，其优良性能和稳定性赢得了广泛的信任和支持。

但在选型时，我们需要依据实际需求进行选择，选型不当会导致产品无法正常使用或者性能不能充分要求。

因此，本文将介绍SMC电磁阀的选型及选型方法，帮忙用户正确选择适用于本身的电磁阀。

SMC电磁阀产品概述SMC电磁阀产品是一种基于电磁原理而设计的掌控元件。

SMC电磁阀具有结构简单、使用便利、快速响应、响应牢靠等特点，广泛应用于气动系统中的掌控件。

SMC电磁阀紧要由电磁线圈、阀体、弹簧、阀门等构成，其在气源条件下，通过电磁掌控气源的启闭，实现气体的掌控和流量的调整。

SMC电磁阀产品种类较多，包括2/2通、3/2通、5/2通、5/3通等，用户需要依据实际情况选择适合本身的型号。

SMC电磁阀选型方法确定工作压力工作压力是选型时需要优先考虑的因素。

在选择SMC电磁阀的时候，需要依据实际工作压力与电磁阀额定工作压力之间的比较大小，以确定适用的型号。

假如电磁阀方案的工作压力小于实际工作压力，那么电磁阀使用过程中就会显现泄漏等问题；假如电磁阀方案的工作压力宏大于实际工作压力，则会导致电磁阀的响应速度变慢，无法实现充分工作要求的快速响应。

确定介质状态介质状态是选型时需要考虑的第二大因素。

由于它涉及到介质的物理特性及其使用过程中的特别情况，因此选型时需要考虑这个因素。

常见的介质状态有干燥气源、水、液压油等。

需要依据介质的性质与它的合理选型相互匹配。

在选择介质时需要认真考虑才能避开使用过程中的情况。

确定操作方式操作方式是选型中要考虑的另一个紧要因素。

它决议了电磁阀的操作方式与功能，因此对设备的操作本领有着直接的影响。

电磁阀有两种操作方式：直接操作和间接操作。

直接操作是指电磁阀的电磁铁直接驱动阀门，掌控介质的流动；间接操作是指电磁铁将能量转换为机械力，驱动阀门的另一个机械承载部件，从而完成介质的掌控。

SMC电磁阀型号编制方式现如今SMC电磁阀的种类和原材料子类型愈来愈多，电磁阀型号的编制也越来越繁杂；电磁阀型号一般应表明电磁阀种类、防爆型方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子等因素，电磁阀型号的规范化对电磁阀的设计方案、采用、经销商，出示了便捷。

尽管沒有电磁阀型号编制的统一标准，但渐渐融入电磁阀财产发展的必需；现阶段，SMC电磁阀生产厂一般选用统一的序号方式；不行选用统一序号方式的，各生产商可按自身的情形订立出序号方式。

SMC电磁阀型号编制方式的型号规格编制关键有电磁阀种类、安全防护方式、工作中方式、结构形式、联接方式、公称压力通径、工作压力级别、阀体料子、手动式作用、数据信号看法反馈作用、止回作用和的电磁阀型号表明方式，电磁阀型号编制方式适用各种电磁阀、不锈钢板、塑胶电磁阀、铸钢件电磁阀、髙压电磁阀、防爆型电磁阀、带手动式作用电磁阀、带数据信号看法反馈作用电磁阀、带止回作用电磁阀的管路电磁阀商品。

SMC电磁阀的工作中原理，电磁阀里有密闭式的腔，在的不一样部位开有埋孔，每一个孔都通往不一样的输油管，腔正中心是阀，双面是二块电磁线圈，哪侧的磁石电磁线圈插电油路板就会被吸引住到哪儿，依据掌控油路板的挪动来档住或露出不一样的泄油的孔，而进进油口是开与关的，齿轮油就会进到不一样的排输油管，随后依据油的工作压力来促进油刚的活塞，活塞又推动活塞杆，活塞竿推动机械设备设备动。

那样依据掌控电磁线圈的电流量就掌控了分子热运动。

归类：世界SMC电磁阀从原理上分成三大类（即：直动式、逐层直动式、主导式），而从活塞阀结构和原材料子上的不一样与原理上的差别又分成六个支系小项（直动脉冲阻尼器结构、逐层重片结构、主导膜式结构、直动活塞结构、逐层直动活塞结构、主导活塞结构），依照气套路分成2位2通，2位3通，2位4通，2位5通。

SMC电磁阀分成单电控和双电控，指的是磁铁线圈的数量，单电磁线圈的称之为单电控，双线圈的称之为双电控，2位2通，2位3通一般时是单电控（单电磁线圈），2位4通，2位5通能够是单电控（单电磁线圈），还可以是双电控（双线圈）。

前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。

电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。

A：电磁线圈（电磁铁）和磁芯。

B：包含一个或几个孔的阀体。

当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。

2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。

表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。

·通过电磁阀的最大最小压差。

·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。

1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。

常闭式—当线圈断电时排出压力，当线圈通电时提供压力。

常开式—当线圈断电时提供压力，当线圈通电时排出压力。

通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。

单、双线圈上已表述过，此略。

注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。

4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。

气缸电磁阀选型参考（以SMC为列）一进气组件配置：1、只有一个阀，VHS30-03+Y300+AW30-03BG2、有一个阀以上，VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB二气缸配置：直径≤Φ16的气缸用Φ4气管，节流阀：AS1201F-M5-04S-(M5，Φ4）Φ20-Φ40的气缸用Φ6气管，节流阀：AS2201F-M5-06S-(M5，Φ6）AS2201F-01-06S-（1/8-Φ6）Φ50-Φ80的气缸用Φ8气管，节流阀：AS3201F-02-06S-（1/4-Φ8）AS3201F-03-08S-（3/8-Φ8）直径≥Φ100的气缸用Φ10，12气管，节流阀：AS4201F-04-10S-（1/2-Φ10）AS4201F-04-12S-（1/2-Φ12）三电磁阀：常用二位五通单电控电磁阀直径≤Φ16的气缸电磁阀用SY3120-5LZD-C4Φ20-Φ32的气缸电磁阀用SY3120-5LZD-C6Φ40-Φ50的气缸电磁阀用SY5120-5LZD-C8Φ63-Φ80的气缸电磁阀用SY7120-5LZD-C8≥Φ100以上气缸电磁阀用SY9120-5LZD-C12单气缸作用：选用两位三通电磁阀双气缸作用：选用两位五通电磁阀双气缸作用特殊用法：1、三位五通中泄阀：中位气缸可以随意拉动，方便调试。

2、三位五通中压阀：中位活塞两边均有气压，可实现气缸多位置停止。

3、三位五通中封阀：中位阀体五口全关闭，用于垂直方向气缸断电断气不会立马掉下来四电磁阀分类：单作用气缸------三通电磁阀双作用气缸------四，五通电磁阀控制各类流体-----二，三通电磁阀双作用气缸：开关动作都是通过气源来驱动，通气开，通气关，断气保持原位。

单作用气缸：开关动作只有开动作为气源驱动，而关动作则由弹簧复位。

单作用气缸分为常开型跟常闭型常开型：（通气关，断气开）常闭型：（通气开，断气关）行程都一样根据具体工况要求来选择，单作用一般用在断电断气的情况下阀门要求打开或者关闭单作用气缸跟双作用气缸的优缺点对比：优点：1、单作用比双作用价格便宜且整条气路花费较少。

SMC电磁阀选型技巧方法有哪些前言SMC电磁阀是工业自动化掌控领域中常常使用的元件之一，能够掌控液体、气体等介质的流通。

在选型过程中，需要注意很多因素。

本文将从选型前的准备、电磁阀的种类、运用环境、掌控方案等多个角度讲解SMC电磁阀的选型技巧，以帮忙您选购充分需求的电磁阀。

选型前的准备工作在选型之前，需要了解您本身的应用需求。

实在包括以下几个方面：1.介质特性：要确定介质的种类、流量、压力、温度、粘度等参数。

2.组合使用要求：要确定电磁阀和其他元件的搭配使用要求，例如阀体尺寸、口径规格、安装方式等。

3.掌控要求：要确定电磁阀的工作模式（直通式、分路式、联通式等）、通断速度以及掌控信号（脉冲信号、电压信号、电流信号）。

4.环境条件：要确定电磁阀工作的环境条件，例如温度、湿度、振动等参数。

SMC电磁阀种类依据不同的掌控方式，SMC电磁阀可分为以下几类：直通式电磁阀直通式电磁阀的工作流路是直通连续的，能够快速流通介质。

它的通断时间短，精度高，适用于高速、高频率的流量掌控场合。

但它的简单堵塞，只能向一个方向流通。

分路式电磁阀分路式电磁阀将工作流路分成两条分别掌控的通道，能够实现不同介质的混合和分开掌控。

它的优点是通用性强，能够用于多种流量介质，且能够实现反向流通。

但是，其通断时间较长，并且会有确定的挥发损失。

联通式电磁阀联通式电磁阀能够掌控不同流量介质之间的切换，通断速度快，适用于一些需要快速换向的场合。

但它的精度相对较低，且电磁阀内部需要设备联通通道，加添了多而杂度，也简单造成介质泄漏。

依据掌控方式的不同，SMC电磁阀还可以分为直动式、间接式、通用式等，每种型号的应用场合也不同。

运用环境在选择电磁阀时，需要考虑到其运用环境，如温度、湿度、振动等参数。

温度电磁阀最常接触到的介质就是气体、液体等，其中的温度范围涵盖了负数到特别高的数字。

因此，我们需要考虑电磁阀自身的耐热性能，选择符合环境要求的电磁阀产品。
