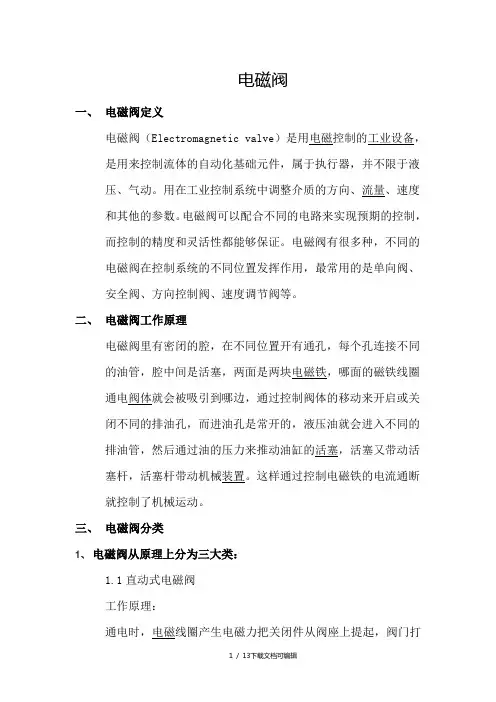

电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。
2.2分步直动膜片结构。
2.3先导膜片结构。
2.4直动活塞结构。
2.5分步直动活塞结构。
2.6先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

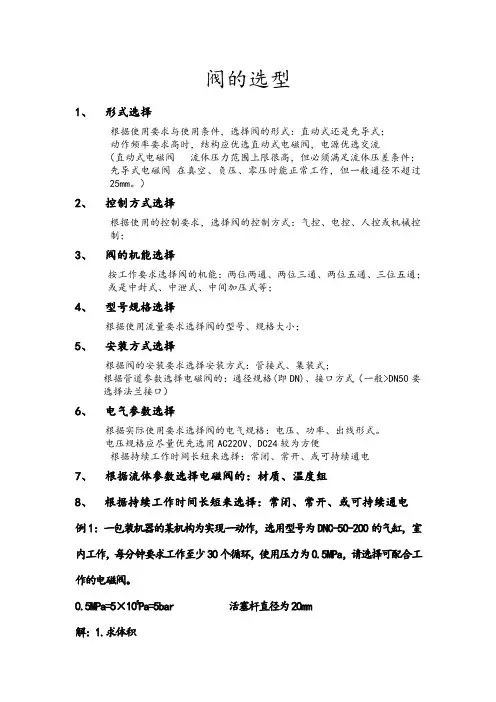

阀的选型1、形式选择根据使用要求与使用条件，选择阀的形式：直动式还是先导式；动作频率要求高时，结构应优选直动式电磁阀，电源优选交流（直动式电磁阀流体压力范围上限很高，但必须满足流体压差条件；先导式电磁阀在真空、负压、零压时能正常工作，但一般通径不超过25mm。
）2、控制方式选择根据使用的控制要求，选择阀的控制方式：气控、电控、人控或机械控制；3、阀的机能选择按工作要求选择阀的机能：两位两通、两位三通、两位五通、三位五通；或是中封式、中泄式、中间加压式等；4、型号规格选择根据使用流量要求选择阀的型号、规格大小；5、安装方式选择根据阀的安装要求选择安装方式：管接式、集装式；根据管道参数选择电磁阀的：通径规格(即DN)、接口方式（一般>DN50要选择法兰接口）6、电气参数选择根据实际使用要求选择阀的电气规格：电压、功率、出线形式。
电压规格应尽量优先选用AC220V、DC24较为方便根据持续工作时间长短来选择：常闭、常开、或可持续通电7、根据流体参数选择电磁阀的：材质、温度组8、根据持续工作时间长短来选择：常闭、常开、或可持续通电例1：一包装机器的某机构为实现一动作，选用型号为DNC-50-200的气缸，室内工作，每分钟要求工作至少30个循环，使用压力为0.5MPa，请选择可配合工作的电磁阀。
0.5MPa=5×105Pa=5bar 活塞杆直径为20mm解：1.求体积缸管体积= 横截面积×行程（伸出）=3.14×252×200= 392500 mm3 = 0.393L缸管体积= 面积×行程（缩回）=（3.14×252-3.14×102）×200= 329700 mm3 = 0.33L2.求耗气量一个循环内的耗气量Q = V ×（P + 1）= 0.393×（5+1）= 2.358LQ = V ×（P + 1）= 0.33×（5+1）= 1.98L3.求一分钟耗气量Qr = （2.358+1.98）×30= 4.338×30= 130.14L/Min可选用CV值大于0.13的电磁阀例2：某机构为实现某动作，选型号为CDM2B25-75的气缸，每分钟要求动作至少25个循环，使用压力为0.5MPa，试选择可配合工作的电磁阀。
电磁阀的选型和使用
一、类型选择
根据应用场景和需求，选择合适的电磁阀类型。
常见的电磁阀类型包括直动式、先导式、分步先导式、二位三通、三位三通等。
选择时需考虑工作压力、工作介质、电源条件等因素。
二、电源电压
根据产品规格和实际需要，选择合适的电源电压。
一般电磁阀的电源电压有110V、220V、380V等，选择时需注意
电压等级和频率是否符合产品要求。
三、线圈温度
电磁阀线圈的温度会影响阀门的性能和寿命。
在选择时，需要考虑线圈的耐温等级和实际工作温度，以确保电磁阀能够正常工作。
四、接管口径
根据实际需要，选择合适的接管口径。
电磁阀的接管口径需与管道口径相匹配，以保证流体的流畅通过。
五、工作压差
考虑工作压差对电磁阀的影响。
在选择时，需要了解阀门的工作压差范围，以确保阀门在正常工作压力下工作。
六、安装方式
根据实际需要，选择合适的安装方式。
电磁阀的安装方
式有多种，包括水平安装、垂直安装、侧装等，选择时需考虑安装空间和维修保养的便利性。
七、流体性质
考虑流体性质对电磁阀的影响。
不同的流体性质对阀门的材料和结构有不同的要求，选择时需了解流体的性质（如粘度、腐蚀性、颗粒物等），以选择合适的阀门型号。
八、附加功能
根据实际需要，选择附加功能。
一些电磁阀具有防爆、防水、防火等附加功能，选择时需考虑实际需求和使用环境，以确保阀门的安全性和可靠性。

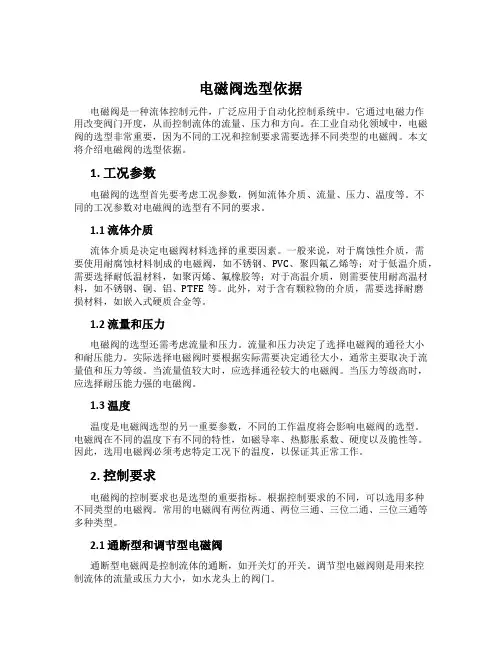

电磁阀选型依据电磁阀是一种流体控制元件，广泛应用于自动化控制系统中。
它通过电磁力作用改变阀门开度，从而控制流体的流量、压力和方向。
在工业自动化领域中，电磁阀的选型非常重要，因为不同的工况和控制要求需要选择不同类型的电磁阀。
本文将介绍电磁阀的选型依据。
1. 工况参数电磁阀的选型首先要考虑工况参数，例如流体介质、流量、压力、温度等。
不同的工况参数对电磁阀的选型有不同的要求。
1.1 流体介质流体介质是决定电磁阀材料选择的重要因素。
一般来说，对于腐蚀性介质，需要使用耐腐蚀材料制成的电磁阀，如不锈钢、PVC、聚四氟乙烯等；对于低温介质，需要选择耐低温材料，如聚丙烯、氟橡胶等；对于高温介质，则需要使用耐高温材料，如不锈钢、铜、铝、PTFE等。
此外，对于含有颗粒物的介质，需要选择耐磨损材料，如嵌入式硬质合金等。
1.2 流量和压力电磁阀的选型还需考虑流量和压力。
流量和压力决定了选择电磁阀的通径大小和耐压能力。
实际选择电磁阀时要根据实际需要决定通径大小，通常主要取决于流量值和压力等级。
当流量值较大时，应选择通径较大的电磁阀。
当压力等级高时，应选择耐压能力强的电磁阀。
1.3 温度温度是电磁阀选型的另一重要参数，不同的工作温度将会影响电磁阀的选型。
电磁阀在不同的温度下有不同的特性，如磁导率、热膨胀系数、硬度以及脆性等。
因此，选用电磁阀必须考虑特定工况下的温度，以保证其正常工作。
2. 控制要求电磁阀的控制要求也是选型的重要指标。
根据控制要求的不同，可以选用多种不同类型的电磁阀。
常用的电磁阀有两位两通、两位三通、三位二通、三位三通等多种类型。
2.1 通断型和调节型电磁阀通断型电磁阀是控制流体的通断，如开关灯的开关。
调节型电磁阀则是用来控制流体的流量或压力大小，如水龙头上的阀门。
2.2 单向和双向电磁阀单向电磁阀是有一个进口和一个出口，具有单向通道的特点，只能实现单向流体控制。
双向电磁阀则是有两个进口和两个出口，可以正反双向控制。

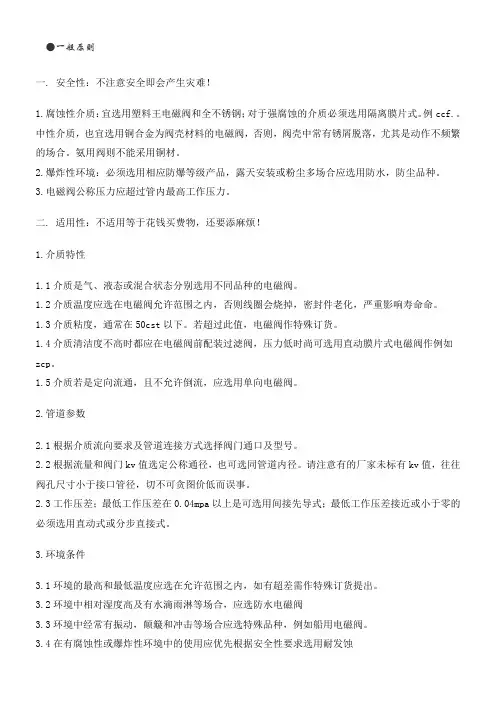

●一般原则一. 安全性：不注意安全即会产生灾难！1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。
例ccf.。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
二. 适用性：不适用等于花钱买费物，还要添麻烦！1.介质特性1.1介质是气、液态或混合状态分别选用不同品种的电磁阀。
1.2介质温度应选在电磁阀允许范围之内，否则线圈会烧掉，密封件老化，严重影响寿命命。
1.3介质粘度，通常在50cst以下。
若超过此值，电磁阀作特殊订货。
1.4介质清洁度不高时都应在电磁阀前配装过滤阀，压力低时尚可选用直动膜片式电磁阀作例如zcp。
1.5介质若是定向流通，且不允许倒流，应选用单向电磁阀。
2.管道参数2.1根据介质流向要求及管道连接方式选择阀门通口及型号。
2.2根据流量和阀门kv值选定公称通径，也可选同管道内径。
请注意有的厂家未标有kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。
2.3工作压差；最低工作压差在0.04mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。
3.环境条件3.1环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。
3.2环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀3.3环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。
3.4在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀4.电源条件4. 1根据供电电源种类，分别选用交流和直流电磁阀。
一般来说交流电源取用方便。
4.2电压规格用尽量优先选用ac220v、dc24v。
4.3电源电压波动通常交流选用%.-15%，直流允许±左右，如若超差，须采取稳压措施或提出特殊订货要求。
电磁阀选型应该遵循四大原则电磁阀是一种通过控制电磁铁的通断来控制流体介质的开关装置。
它广泛应用于工业自动化领域，例如流体控制、液压与气动设备、加工设备等。
在电磁阀的选型过程中，应该遵循以下四个原则。
第一原则：工况适用原则电磁阀的选型首先需要根据工况的特点来确定。
在选择电磁阀时，要考虑介质的种类、温度、压力等因素。
不同的介质、温度和压力都对电磁阀的选型有一定的影响。
例如，对于腐蚀性介质，应选择能够耐腐蚀的材料制成的电磁阀；对于高温介质，应选择能够耐高温的电磁阀；对于高压介质，应选择能够承受高压的电磁阀。
此外，还需要根据工况的流量要求来确定电磁阀的口径。
第二原则：工作方式适用原则电磁阀的工作方式通常有两种：直动式和导向式。
直动式电磁阀通过电磁线圈吸引铁芯来控制阀芯的移动，适用于中小口径的电磁阀；导向式电磁阀通过电磁线圈控制阀芯上的活塞来改变介质的流动方向，适用于大口径的电磁阀。
在选型时，需要根据工作方式的要求来选择合适的电磁阀。
第三原则：电气要求适用原则电磁阀的工作是通过通电和断电来控制的，因此，在选型时需要考虑电气要求。
例如，电磁阀的控制电压、控制方式（直流或交流）、防护等级等。
如果控制电压不匹配或者电源不稳定，可能会导致电磁阀无法正常工作。
此外，还需要考虑电磁阀的接线方式和防护等级，以满足实际应用的需要。
第四原则：性能要求适用原则选型时还需要考虑电磁阀的性能要求。
例如，开启和关闭响应时间、密封性能、耐久性等。
开启和关闭响应时间越短，电磁阀的控制精度越高。
密封性能是指电磁阀关闭后是否能够完全切断介质流动，密封性能越好，泄漏率越低。
耐久性是指电磁阀的使用寿命，直接影响到设备的可靠性和维护成本。
在选型时，需要根据应用要求和设备的使用环境来确定这些性能要求。
综上所述，电磁阀的选型应该遵循工况适用原则、工作方式适用原则、电气要求适用原则和性能要求适用原则。
只有在合适的工况、工作方式、电气要求和性能要求下，选用的电磁阀才能保证设备的正常运行，并且具有较长的使用寿命。
电磁阀的选择方法电磁阀是一种常用的控制元器件，广泛应用于工业自动化控制系统中。
选择适合的电磁阀对于系统的稳定运行和性能提升至关重要。
本文将介绍电磁阀的选择方法，包括以下几个方面：1.工作条件在选择电磁阀时，首先需要了解工作条件，包括介质的性质（如水、空气、油等）、温度、压力等。
选择电磁阀时，需要确保其能够适应所处环境的工作条件，以保证其正常工作和使用寿命。
2.控制方式电磁阀可以分为直动式和导向式两种控制方式。
直动式电磁阀通过线圈产生的磁场直接驱动活塞或阀芯工作，其结构简单，响应速度快，适用于小流量和小口径的控制；导向式电磁阀通过磁场使阀芯移动，驱动大流量和大口径的阀门工作。
根据系统的实际需求选择合适的控制方式。
3.电磁阀类型根据不同的应用场景和控制要求，选择合适的电磁阀类型。
常见的电磁阀有两/三通电磁阀、常闭/常开电磁阀、分体式/集成式电磁阀等。
通过了解系统的结构和工作要求，选用适合的电磁阀类型，提高系统的可靠性和性能。
4.电磁阀参数根据安装位置、介质流量、工作压力等参数选择适合的电磁阀。
首先要确定电磁阀的口径，通常选择口径略大于介质流量要求的电磁阀，以确保流体通畅；其次，根据工作压力选择电磁阀的压力等级，过高或者过低的压力都会影响电磁阀性能；同时，还需考虑电磁阀的工作温度范围，以确保其能够适应所处环境的温度要求。
5.电磁阀特性根据系统的控制要求，选择合适的电磁阀特性。
常见的特性有快速开关、调节流量、双向控制、排气等。
根据实际需求选择适合的特性，提高系统的控制灵活度和运行效率。
6.品牌和质量7.价格和售后服务考虑到成本和预算，选择合适的价格范围内的电磁阀。
同时，也要关注售后服务，了解厂家提供的产品保修期、维修服务等。
总之，在选择电磁阀时，需要综合考虑工作条件、控制方式、类型、参数、特性、品牌和质量、价格和售后服务等因素。
通过合理选择，可以提高系统的可靠性、稳定性和性能，满足实际工程的要求。
电磁阀的选型是怎样的呢电磁阀是一种利用电磁力控制液体或气体流动的装置。
在工业生产，农业灌溉，家用水电系统等领域都有广泛的应用。
选用合适的电磁阀既能提高生产效率，也能降低能耗和维护成本。
那么，电磁阀的选型是怎样的呢？下面我们从以下几个方面进行分析。
适用介质和工况电磁阀的选型需要结合介质的性质和工况来确定。
首先要确认介质的种类，流体的流量，温度，压力等指标，以确定电磁阀的口径，材质和耐压能力等。
比如，高压环境下选用电磁阀要求耐压能力强，对于腐蚀性介质需要选用耐腐蚀的材料。
其次，要根据流体的流向，流量大小以及介质的特性来选择不同结构形式的电磁阀。
如选用直通式电磁阀适用于单向流动介质，而换向式电磁阀则适用于双向流动介质。
电磁铁特性选用电磁阀的时，还需要考虑电磁铁的动作特性。
电磁铁是电磁阀的关键部件，它通过接通电源会产生电磁力使电磁阀执行器运动。
要根据不同的工况以及生产效率的需求，选择不同特性的电磁铁。
比如要求快速开启的情况下，需要选择响应时间短的电磁铁。
对于长期通电状态下的工作，需要选择低功耗的电磁铁。
厂家服务和质量电磁阀是一种机械电子产品，需要有厂家负责维护和售后服务。
在选型的时候，要注意选择专业的生产厂家，具有完善的售后服务机制和质量保证体系的品牌。
还应该查看厂家产品质量认证，并选择产品质量可靠，性能稳定的电磁阀。
总结综合上述几个方面进行电磁阀的选型。
适用介质和工况是选型中的最基础和关键的因素，必须保证符合介质特性和工况需求；电磁铁特性是影响电磁阀执行器行动效果的关键因素，需要适应生产需要；选用专业品牌厂家的电磁阀，不仅能保证产品的质量和售后服务，同时也能降低生产成本，提高生产效率。
电磁阀的选型依据概述电磁阀属于自动控制系统中常使用的一种执行元件，广泛应用于工业、农业、医疗等众多领域。
根据实际使用需要，选用不同种类的电磁阀，才能满足自动控制系统的各种要求。
选型依据工作压力电磁阀的工作压力必须与被控制的流体压力范围相适应。
一般情况下，工作压力比被控制的流体压力略高即可，但也不宜超过工作压力等级所允许的范围。
介质电磁阀控制的介质必须与该型号电磁阀的介质兼容，否则会出现介质泄漏、电磁阀生锈或堵塞等现象，缩短电磁阀的使用寿命。
工作温度不同型号的电磁阀在工作温度范围上有所不同，所以在选型时必须要注意与实际使用环境温度相符合。
如果电磁阀在过热的环境下对其进行使用，则会导致电磁铁、密封圈等部件失效的现象。
电磁铁电压不同型号的电磁阀要求的电磁铁电压为不同的范围，所以在选型时要与自动控制系统所匹配的电源装置的电压相符合。
流量特性电磁阀的流量特性是指在一定的工作条件下，电磁阀的开启状态与介质的流量之间的关系。
不同的工作介质在不同条件下需要的流量特性也是不同的，所以在选型时要根据实际流量要求去选择合适的电磁阀。
防护等级电磁阀的防护等级是指该型号电磁阀所拥有的防水、防尘、防腐蚀等等保护性能。
在实际应用中，根据该型号电磁阀所处的使用环境，选择相应的防护等级是十分必要的。
电磁阀的结构形式电磁阀的结构形式根据其用途不同而各异，主要有二通、三通、四通等型号，还有爆炸防护型、低温型、高压型等多种型号。
在选择电磁阀的时候，根据其控制功能、用途范围、使用环境等方面进行综合考虑。
结论正确选型的电磁阀，能够很好地发挥控制系统稳定可靠、节约能源和保证运行效率等作用。
因此，在选型前，需要对自身所需求的参数和场景进行深入的分析研究，才能选择最佳的电磁阀型号，确保自动控制系统的正常运行。
电磁阀的选型原则电磁阀是一种用于控制气体或液体流动的装置。
在工业生产中，电磁阀起着至关重要的作用。
正确选型可以保证设备的正常运转和生产的高效性，本文将介绍电磁阀的选型原则。
压力电磁阀能够承受的压力是选型时首先要考虑的因素。
压力过大或过小都会影响电磁阀的正常工作。
因此，需要根据工作环境中的最高压力来选择电磁阀。
一般来说，电磁阀的压力等级应比工作环境的最高压力高出一定的范围。
流量流量也是选择电磁阀的重要考虑因素。
流量过大或过小都会影响到设备的正常工作。
需要根据设备中气体或液体的流量来选择电磁阀。
如果流量太大，选用小型电磁阀可能会导致堵塞，这将导致设备无法正常工作。
同样地，如果流量过小，选用大型电磁阀也不是一个好的选择。
温度电磁阀的工作环境的温度也是选型时需要考虑的重要因素。
选择电磁阀时需要考虑工作环境的最低温度和最高温度，以确保电磁阀的正常工作。
如果电磁阀日常工作环境的温度过高或过低，可能会导致电磁铁片熔化或结冰，从而影响电磁阀的正常操作。
介质电磁阀的介质是一个重要的考虑因素。
不同的电磁阀适用于不同的介质，需要根据介质的化学性质和流体特性来选择电磁阀。
如果电磁阀不能正确地适应介质，可能会导致泄漏或气体或液体流动的受阻。
电磁阀的类型在选择电磁阀时，需要考虑电磁阀的类型。
根据不同的工作要求和环境，选择适合的电磁阀。
常见的电磁阀类型有两位通、三位通、四位通、直角型和角形型等等。
在选择时需要考虑控制的目的和工作环境的要求。
总结综上所述，选型电磁阀需要考虑多个因素，如压力、流量、温度、介质和电磁阀的类型等。
这些因素都将影响电磁阀的正常工作，因此，在选择电磁阀时必须做好充分的了解和评估。
只有选择适合的电磁阀才能确保生产设备的正常运转，提高生产效率。
电磁阀选型依据及注意事项有哪些电磁阀是一种常用的自动控制元件，广泛应用于各个行业中的控制系统中。
选型合适的电磁阀对于系统的稳定性和效果具有重要的影响。
以下是电磁阀选型的依据和注意事项。
一、选型依据：1.工作介质：了解工作介质的特性、温度、压力、流量等参数，以确保电磁阀的材质耐腐蚀性能和工作能力。
2.工作压力：根据工作压力选择电磁阀的公称压力，一般选取公称压力的1.5倍作为额定压力。
3.控制方式：根据控制系统的要求选择电磁阀的控制方式，如直接驱动型、间接驱动型等。
4.通径大小：根据管道的流量要求选择电磁阀的通径大小，一般应保证流量能够满足实际需求。
5.使用环境：根据使用环境中的温度、湿度和腐蚀性等因素，选择电磁阀的材质和防护等级。
6.功耗：根据控制系统的要求，选择功耗低、能耗小的电磁阀，以降低系统能耗并提高效率。
二、注意事项：1.电磁阀的电源供应应符合电磁阀的额定电源要求，过低的电压将导致电磁阀不工作，过高的电压会导致电磁瓦损坏。
2.在选择电磁阀时，要确定其动作时间是否符合系统的要求。
动作时间长会导致系统的响应时间变长，不利于系统的稳定性。
3.在进行电磁阀选型时，需要特别注意温度条件。
一些工作环境温度较高的地方需要选用高温耐受的电磁阀，而低温环境则需要选择低温耐受的电磁阀。
4.电磁阀选型时，要根据实际的工况和工艺要求选择合适的材料，如钢、不锈钢、铸铁等材质，以确保电磁阀的稳定性和寿命。
5.对于一些特殊场合，如易燃、易爆等情况，需要选择防爆型的电磁阀，以确保安全。
6.选型时要考虑到电磁阀的可靠性和实用性，通常选择有一定知名度、质量好的品牌和产品，并且要关注售后服务和配件供应情况。
总之，电磁阀的选型依据主要包括工作介质、工作压力、控制方式、通径大小、使用环境和功耗等因素。
在选型过程中需要注意电源供应、动作时间、温度条件、材料选择、防护等级和安全性等因素。
只有综合考虑这些因素，才能选出适合的电磁阀，提高控制系统的稳定性和效果。
电磁阀选型应遵循的原则电磁阀选型是指在特定的工作环境和工作要求下，根据电磁阀的特性参数和技术指标，在众多的电磁阀产品中选择合适的电磁阀型号和规格。
电磁阀作为自动控制领域中常用的执行元件，广泛应用于液压、气动、蒸汽、水处理等工业系统中，其选型的准确性和合理性直接影响到工作系统的稳定性和可靠性。
下面是电磁阀选型应遵循的原则：1.工作环境的要求：选型时首先要了解工作环境的工作介质、温度、压力等参数。
根据介质的性质，选择适应介质的材质和密封材料；根据温度和压力要求，选择适应工作条件的阀体材质和电磁线圈耐温等级。
2.控制要求：根据工作系统的控制要求选择合适的控制方式。
一般可以分为通断型、调节型和封闭型等控制方式。
通断型适用于对介质的通断控制，如流量的开启和关闭；调节型适用于介质的流量、压力等参数的调节；封闭型适用于介质的自动调节和保护。
3.设备的要求：根据设备的特点和要求，选择合适的电磁阀。
包括电磁阀的安装方式、阀体材质、连接方式、电磁线圈的接线方式等。
如选用正向型电磁阀可以方便进行电磁阀的安装和维护；选用防爆型电磁阀可以适应易燃易爆场所的使用等。
4.流量和压力要求：根据系统的流量和压力要求，选择适应工作参数的电磁阀。
流量一般可以分为小流量、中流量和大流量等；压力一般可以分为低压、中压和高压等。
根据实际需求选择合适的通径和型号。
5.控制精度和稳定性的要求：根据工作系统的控制精度和稳定性要求，选择合适的电磁阀。
控制精度要求高的可以选择调节型电磁阀，如比例调节型电磁阀；控制精度要求一般的可以选择通断型电磁阀。
6.可靠性和寿命要求：根据工作系统的可靠性和寿命要求，选择耐用和可靠的电磁阀。
一般选用高品质的电磁阀产品，保证电磁阀的工作稳定和可靠。
7.经济性的考虑：综合考虑以上各方面因素后，选择具有性价比的电磁阀。
在满足技术要求的前提下，尽量选择价格低廉但质量可靠的电磁阀产品。
总之，电磁阀选型是一个综合考虑多个因素的过程，需要结合实际需求和工作环境，全面分析各种因素的权重和关系，选择合适的电磁阀型号和规格，以满足工作系统的稳定性、可靠性和经济性要求。
电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀。
2、当管内流体有倒流现象时，可选择带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。
分步活塞结构、先导活塞结构) 。
1、直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但一般通径不超过25mm。
原理：它是一种直动和先导式相结合的原理，当入口与出口压差≤0.05Mpa，通电时，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口压差>0.05Mpa，通电时，sypv电磁力先打开先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀和主阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠工作，但功率较大，要求竖直安装、先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，推动关闭件向上移动，申仪阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限很高，但必须满足流体压差条件。
二、电磁阀选型四大原则--安全性，可靠性，适用性，经济性1. 安全性：不注意安全即会产生灾难1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
2. 适用性：不适用等于花钱买废物，还要添麻烦！1.介质特性1.1质气，液态或混合状态分别选用不同品种的电磁阀，否则易引起误动作。
最好订时告明介质状态，安装用户就不必再调式。
1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。
1.3介质粘度，通常在50cSt以下。
电磁阀选型必须遵循的原则电磁阀的选型是工程设计中的一个重要环节。
电磁阀作为流体控制装置，能够实现对流体的开闭、调节和分配，广泛应用于工业、农业和生活领域。
在进行电磁阀选型时，必须遵循以下原则：1.流体参数原则：电磁阀的选型首先要根据流体的特性来确定。
包括流体的种类、压力、温度、粘度等参数。
例如液体介质通常选择密封性能好的膜片结构；气体介质通常选择耐高压的活塞结构。
2.工作条件原则：电磁阀的选型还要考虑安装环境和工作条件的要求。
如防爆电磁阀适用于易燃易爆场所，高温电磁阀适用于高温工作环境等。
3.流量参数原则：根据需要控制的流量来确定电磁阀的口径和阀体结构。
流量是电磁阀选型的关键参数之一，不同流量需要选择不同口径的电磁阀，以保证准确的流量控制。
4.控制方式原则：电磁阀的工作方式分为常开和常闭两种。
常开类型适用于需要时通电关闭的场合，而常闭类型适用于需要时通电打开的场合。
在选型时要根据具体的控制要求来选择合适的工作方式。
5.结构特点原则：电磁阀的结构特点也是选型的重要考虑因素。
不同结构的电磁阀在安装、维护和使用方面都有所不同。
如柱塞结构电磁阀具有较高的密封性能，容易检修；而活塞结构电磁阀结构简单，体积小。
6.厂家信誉原则：电磁阀的选型还要考虑供应商的信誉和售后服务。
选择有实力和信誉良好的生产厂家，以保证产品质量和售后支持。
7.经济和可行性原则：最后一个原则是经济和可行性。
选型时要综合考虑电磁阀的价格、使用寿命、维护成本等因素，选择性价比较高的产品。
总之，电磁阀选型必须综合考虑流体参数、工作条件、流量参数、控制方式、结构特点、厂家信誉和经济可行性等多个因素。
只有符合以上原则，才能选出性能稳定、可靠耐用的电磁阀，确保工程的顺利进行。
电磁阀选型写于2020年07月08日大金电磁阀一般对于我们来说一般会说单控还是双控。
至于电磁阀几位几通就不是很清晰了，这里来简单说明一下。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
电磁阀的位是指电磁阀的阀芯有几种位置状态，2位即只有开关两个位置，3位除开关两个位置外，还有一个中间位置。
所谓的通，即有几个接口，3通即有三个接口，一个气源，一个输出，一个放空。
一个电磁阀只用一个电磁铁控制的叫单电控。
滑阀位置与“通电”、“断电”相对应。
一个电磁阀用两个电磁铁控制的叫双电控。
滑阀位置与最后某个电磁铁线圈得到过电信号对应。
二位五通电磁阀:二位：是阀芯的工作位置状态（常开、常闭）五通：（P）进气通口（A）（B）工作出气通口（O)(O)回气通口两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
■ 根据配套不同的执行元件或应用而选定合适的电磁阀4·53通电磁阀2·3电磁阀控制双作用气缸控制单作用气缸控制各类流体下面让我们介绍电磁阀的选定程序。
选定电磁阀的适当程序（电气规格）（机能）程序4（配管形式）程序6（可选项）VQD 系列(弹性密封)SY 系列(弹性密封)VQ 系列(弹性密封)VQ 系列(间隙密封SYJ 系列(弹性密封)VQZ 系列(弹性密封)VQZ 系列(间隙密封)首先，从表中选出阀门的有效截面积与工作的气缸相吻合的电磁阀系列及型号。
下面所示为与驱动气缸缸径相适应的电磁阀（气缸速度超过300～500mm/s）如何控制气缸的动作，按照下面的控制内容，由表中选出电磁阀的机能。
2位置单线圈2位置双线圈3位置（中位封闭）双线圈3位（中位排气）双线圈3位置（中位加压）双线圈机能控制内容符号断电后，恢复原来位置某一侧供电时，则阀芯切换至该侧的位置，若断电时，能保持断电前的位置。
两侧同时不供电时，供气口及气缸口同时封堵，气缸内的压力便不能排放出来。
两侧同时不供电时，供气口被封堵，从气缸口向大气排放。
两侧同时不供电时，供气口同时向两个气缸口通气。
[电流·电压]选择使用的电流及电压AC（交流）DC（直流）电 压12从下列表中选择出适当的导线引出方式。
由于各系列导线引出方式不同，就同一系列也有多种导线引出方式供选择，故请确认。
一般情况下，小型电磁阀的导线引出方式是直接出线式及L或M形插座式，大型的电磁阀是直接出线式及DIN 形插座式。
导线引出方式L或M形插座式 DIN形插座式110V,220V24V标准其它24V,48V100V,200V,其它6V,12V,48V,其它电流的种类导线引出方式系 列直接出线式SY系列SYJ系列VQ系列VQD系列VQZ系列有两种配管形式：直接配管型和底板配管型直接配管型将连接管直接接到阀体上，价格较低。
由阀体和底板组成，配管只接在底板上。
该型号的优点是维修简单，只需更换阀体，不需要拆除配管。
因此可减少配管误接的情况。
SYJ VQZ SY VQD VQ 直接配管型底板配管型选定配管口径每个电磁阀都有它指定的配管口径，有些会有一个以上口径尺寸可供选择。
项目可选项指示灯及过电压保护装置带指示灯及过电压保护装置■ 无锁定按钮式(标准 )■ 螺丝刀锁定式■ 手动操作锁定式先导阀的手动操作方法可选项的选择底板配管型●●●●●●●●系列警告关于驱动执行元件用阀驱动气缸等执行元件的场合，事先应采取措施，防止执行元件动作时发生危险。
关于中间停止用三位中封式或中止式换向阀进行气缸活塞的中间停止的场合，由于空气是可压缩的，想达到正确精密的位置停止是困难的。
另外，阀和缸不能保证无泄漏，故不能长时间保持在中间停止位置。
想长时间保持在停止位置，请与本公司联系。
关于阀集装时背压的影响阀集装使用的场合，要注意背压造成执行元件的误动作。
特别是使用三位中泄式换向阀的场合和驱动单作用气缸的场合更应注意。
担心有这种误动作的场合，可使用单独排气隔板组件，或使用单独排气集装式。
关于压力保持（含真空压力）由于阀有微漏，不能用于保持压力容器内的压力（或真空压力）等用途。
不能使用于紧急切断阀等上面本样本上的阀，不是为确保安全用的紧急切断阀而设计的。
这样的系统，应选用确保安全的其他手段来解决。
确保维护点检的空间关于残压释放考虑维护点检的需要，应设置有残压释放的机能。
特别是使用三位中封式或中止式气阀的场合，必须考虑到换向阀和气缸之间的残压能释放掉。
关于真空压力下的使用将阀用于真空切换等的场合，应采取措施防止外部灰尘、异物从吸盘及排气口吸入。
另外，真空压力下应使用直动式或外部先导式换向阀。
使用内部先导式或气控式换向阀的场合，要与本公司商谈。
警告本样本上的产品，仅用于压缩空气系统（含真空系统），不要用于规格范围以外的压力和温度下，以防产品动作不良或损坏。
使用压缩空气（含真空）以外的流体时，应与本公司联系。
除长时间连续通电型电磁阀外，对阀进行长时间连续通电，或通电时间比不通电时间长的场合，应由本公司认可。
注意双电控电磁阀瞬时通电的场合，其通电时间应在0.1s 以上。
使用了与开关元件并联的电阻及使用阻容元件(C-R)作开关元件的保护（过电压保护）的场合，由于有漏电流流过电阻和阻容元件，增加了漏电压。
请注意，漏电压的大小应限制在下列值以内。
SSR 驱动电磁阀一旦SSR 的最小负载电流比电磁阀的负载电流大，会变成动作不良的原因。
选定SSR 的场合，请注意元件的样本规格。
使用稳压管、ZNR 等一般二极管以外的过电压保护回路的场合，因为有与保护元件及额定电压有关的残留电压，请留意控制器侧的过电压保护。
二极管的场合，残留电压约1V 。
在低温下使用各系列阀的规格中未指示的场合，能使用到-10℃，但要采取措施，防止冷凝水及水分的固化和冻结。
用于吹气的场合这种场合，应使用直动式或外部先导式电磁阀。
给外部先导通口供给在规格中被规定的压力范围的压缩空气。
弹性密封：参照各系列阀的规格栏。
间隙密封：单电控的场合，安装姿势不限。
双电控及三位阀的场合，阀芯应处于水平位置进行安装。
阀开关元件额定电压的3%以下额定电压的2%以下额定电压的5%以下额定电压的20%以下额定电压的15%以下额定电压的12.5%以下额定电压的10%以下额定电压的8%以下3·4·5通电磁阀／共同注意事项①使用前必读。
各系列的详细注意事项，参见各系列单行本。
警告配管前，充分吹净或洗净管内的切屑末、切削油或灰尘等。
配管和管接头是螺纹连接的场合，不允许将配管螺纹的细末及密封带的碎片混入配管内部。
使用密封带时，螺纹前端应留出1.5～2个螺距不缠绕密封带。
密封带的缠绕方向如图所示。
阀与缸之间的配管不得漏气，要仔细检查。
把管接头拧入阀上，请按以下方法紧固。
1) M3、M5的场合①使用本公司接头的场合，按下述要领拧入。
用手拧入后，再用工具增拧，M3增拧1/4圈，M5增拧1/6圈。
但是，使用微型接头的场合，用手拧入后，再用工具增拧1/4圈。
另外，万向弯头、万向三通等密封垫有两处的场合，应增拧2个1/2圈。
注）螺纹拧入过度，接头螺纹部会折断或密封垫发生变形，造成漏气。
螺纹拧得不紧，螺纹连接处松动造成漏气。
②使用本公司以外的接头的场合，请遵守该接头制造厂家的使用要求。
2) Rc 螺纹的场合按右表中的合适紧固力矩安装。
警告距在产品上连接配管的场合，参照使用说明书，供给通口等不要接错。
配线直流规格带（灯及）过电压保护电路的电磁阀上接线的场合，应确认有无极性。
有极性时，注意下面几点。
没有内置极性保护二极管的场合，一旦极性接错，内部二极管、控制器侧的开关元件或电源元件会烧损。
带极性保护二极管的场合，一旦极性接错，电磁阀处于不被切换的状态。
电磁阀通电时的外加电压应符合要求，以免造成阀动作不良或线圈烧毁。
配线完毕，应确认接线无误。
注意给油注意安装和维修时，接通气源和电源，进行必要的功能检查和漏气检查，确认安装正确。
认真阅读并正确理解使用说明书的基础上，安装和使用产品。
还要保管好，随时都能使用。
产品上印刷着或贴着警告标记和规格标记，不允许去掉、揭下或损坏文字。
遇到喷涂时，由于有机溶剂给树脂材质的标记带来恶劣的影响的场合，应与本公司商谈。
给油［弹性密封］①除下列阀必须给油外，其余阀有预加润滑脂，能在不给油的条件下②给油的场合，应使用透平油1号（无添加剂）ISO VG32。
一旦给油，必须一直给油，不得中途停止给油。
因预加润滑脂被冲洗掉，会导致动作不良。
[间隙密封］①能不给油使用。
②给油的场合，应使用透平油1号（无添加剂）ISO VG32。
各公司透平油1号（无添加剂）ISO VG32的牌号参见下页表。
注意透平油1号(无添加剂) ISO VG32使用洁净压缩空气。
压缩空气中，不得含有化学药品、含有机溶剂的合成油、盐分、腐蚀性气体等，以免造成气阀动作不良或损坏。
靠近换向阀的上游侧，应安装过滤精度为5 µm 以下的空气过滤器。
含有大量冷凝水的压缩空气，会导致气阀和其他气动元件的动作不良，故气源系统应设置后冷却器、空气干燥器及冷凝水收集器等。
空压机产生的碳粉多时，附着在阀内，会导致阀的动作不良。
对压缩空气质量的详细要求，可参看本公司的《压缩空气清净化系统》。
警告一旦误使用，会导致元件和装置的动作不良或破损。
在确认被驱动物体已进行了防止落下处置和防止暴走处置之后，切断气源和电源，气动系统内部的残存压缩空气通过残压释放机构已被排空之后，才能卸下元件。
另外，三位中封式或中止式换向阀，在阀与气缸之间残存的压缩空气也同样要被排空。
元件更换或再安装之后再启动时，先确认气动执行元件已进行了防止急速伸出处置后，再确认元件能正常动作。
为了防止气阀动作不良，气阀应在30天内进行换向动作一次。
请注意气源质量。
用手动操作，被连接的装置应能动作。
在确认安全之后再操作。
注意警告气源使用环境警告不要用于有腐蚀性气体、化学药品、海水、水、水蒸汽的环境或带有上述物质的场所。
不要用于有爆炸性气体的场所。
不要用于引起振动和冲击的场所。
各系列气阀耐振动、耐冲击的性能参看各自的产品样本的规格栏。
日光照射的场所，应加保护罩，遮日光。
有水滴、油或焊接的火花等附着的场所，要采取适当的防护措施。
电磁阀装在控制柜内，长时间通电的场合，应采取散热措施，以保证电磁阀处于规格允许的温度范围内。
注意冷凝水排放空气过滤器内的冷凝水应定期排放。
给油弹性密封电磁阀，一旦给油，必须连续给油。
应使用透平油1号（无添加剂）ISO VG32。
除此之外的润滑油，会造成阀动作不良等故障。
关于透平油2号（加添加剂）ISO VG32，应由本公司确认。
空气流量[L/min(ANR)]有效截面积(mm 2)压力降P1-P2(MPa)上游侧压力(MPa)下游侧压力(MPa)※空气温度不同时的修正为上式算出的流量乘以下表中的修正系数。
时为亚声速流动时为声速流动用阀驱动气缸等执行元件的场合，事先应采取措施，防止执行元件动作时发生危险。
压力保持（含真空压力）由于阀有微漏，不能用于保持压力容器内的压力（或真空压力）等用途。
本样本上的阀，不是为确保安全用的紧急切断阀而设计的。
这样的系统，应选用确保安全的其他手段来解决。
长时间连续通电的场合，应由本公司确认。
流过液体的场合，在系统上设置排泄阀，不可成为液封回路。
要确保维护保养空间。
应在各型号的允许使用流体温度范围内。
随密封材质、电气绝缘种类和电源种类的不同，温度范围是不同的。
一旦异物混入流体，由于阀座、铁心的磨耗、异物附着在铁心的滑动部位，会造成阀动作不良、密封不良的故障。
阀前应设置合适的过滤（滤网），一般使用80～100筛眼/英寸2。
①使用洁净空气。
压缩空气中不得含有化学药品、含有机溶剂的合成油、盐分、腐蚀性气体等，以免造成气动元件动作不良或损坏。
