串联调整型稳压电源电路原理调整型稳压电源电路是一种用于稳定输出电压的电子设备。
为了满足各种电子设备对电压稳定性的需求，人们提出了串联调整型稳压电源电路。
这种电路结构简单，可靠性高，因此被广泛应用于各种电子设备中。
串联调整型稳压电源电路的原理是通过串联的方式将稳压管、滤波电容和负载电阻连接在一起，实现对输出电压的稳定调整。
其中，稳压管起到了关键作用，它能够根据输入电压的变化自动调整输出电压，使其保持在设定值附近。
在串联调整型稳压电源电路中，稳压管的工作原理是利用电流的流动来实现对电压的稳定调整。
当输入电压发生变化时，稳压管会自动调整电流的流动来保持输出电压的稳定。
这样，无论输入电压如何变化，输出电压都能够保持在设定值附近。
为了进一步提高稳压效果，串联调整型稳压电源电路还可以添加滤波电容。
滤波电容能够平滑输出电压的波动，减少电压的纹波，使输出电压更加稳定。
同时，负载电阻也起到了平衡电流的作用，确保电流的稳定流动。
通过串联调整型稳压电源电路的原理，我们可以实现对电压的稳定调整。
这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。
无论是家用电器、通信设备还是工业控制系统，都离不开稳定的电源供应。
串联调整型稳压电源电路正是为了满足这种需求而设计的，它在各个领域都有着广泛的应用。
串联调整型稳压电源电路是一种通过串联的方式实现对电压的稳定调整的电子设备。
它的原理是利用稳压管、滤波电容和负载电阻的组合来实现对输出电压的稳定控制。
这种电路结构简单、可靠性高，能够满足各种电子设备对电压稳定性的需求。
无论是家用电器、通信设备还是工业控制系统，都可以通过串联调整型稳压电源电路来实现稳定的电源供应。
稳压电路工作原理
稳压电路是一种能保持输出电压稳定不变的电路。
其工作原理主要包括反馈控制和调节元件两个方面。
在稳压电路中，反馈控制是通过将部分输出电压反馈回到电路中进行比较，以调整输入电压或输出电流，从而使电路能够自动调整输出电压的变化，使其保持在预定的稳定值。
常见的反馈控制方式包括电压反馈和电流反馈。
在电压反馈控制中，输出电压通过一个电压分压网络分成两部分，一部分用作参考电压，另一部分通过反馈回路与参考电压进行比较调节。
当输出电压偏离设定值时，反馈回路将调节信号传递给调节元件，通过调整输入电压或输出电流，使输出电压恢复到设定值。
在电流反馈控制中，输出电流与参考电流进行比较调节，当输出电流超过设定值时，调节元件会自动减少输入电压或输出电流，以保持稳定输出。
调节元件是稳压电路中的核心部分，常见的调节元件有稳压二极管、稳压管、稳压模块等。
调节元件通过对输入电压或输出电流进行调整，使输出电压能够保持在稳定值。
总之，稳压电路通过反馈控制和调节元件的工作原理，能够使输出电压保持稳定，满足电子设备对稳定电压的需求。
稳压电路的工作原理
稳压电路是一种用于保持电源输出电压稳定的电路。
它的工作原理基于负反馈控制的基本理论。
下面是稳压电路的工作原理：
1. 反馈回路：稳压电路中含有一个反馈回路，用于将输出电压与参考电压进行比较，从而产生误差信号。
2. 参考电压：稳压电路中通常存在一个参考电压源，它提供了一个固定的参考电压，用于与输出电压进行比较。
3. 误差放大器：反馈回路的误差信号会经过一个误差放大器进行放大。
这个放大器将误差信号放大到足够的程度以供后续的操作。
4. 控制元件：稳压电路中存在一个控制元件，通常是一个可变的电阻或者电容。
控制元件的作用是调节电路的工作状态以使输出电压保持稳定。
5. 输出电压调节：根据误差放大器的输出，控制元件被相应地调节，以使输出电压接近参考电压。
如果输出电压偏离参考电压，控制元件会被调节以减小误差信号，从而使输出电压回归到稳定状态。
总结起来，稳压电路的工作原理是通过负反馈机制，通过比较输出电压和参考电压的差异，使用控制元件调节电路的工作状态，使输出电压保持在一个稳定的水平上。
这样可以确保输出电压不会受到电源波动或负载变化的影响。

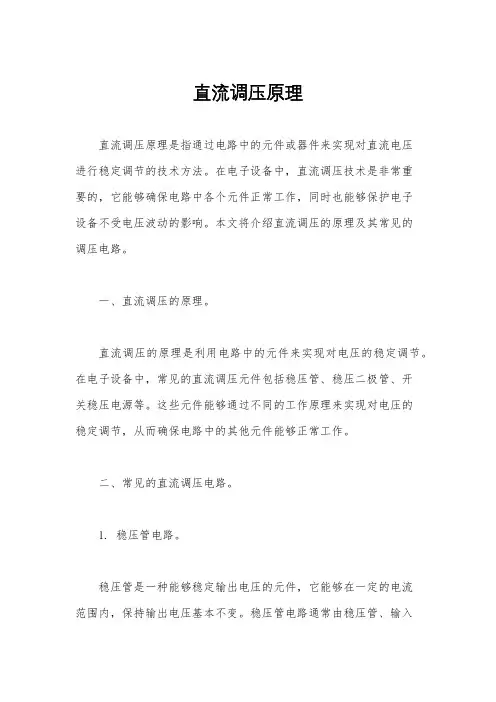

直流调压原理直流调压原理是指通过电路中的元件或器件来实现对直流电压进行稳定调节的技术方法。
在电子设备中，直流调压技术是非常重要的，它能够确保电路中各个元件正常工作，同时也能够保护电子设备不受电压波动的影响。
本文将介绍直流调压的原理及其常见的调压电路。
一、直流调压的原理。
直流调压的原理是利用电路中的元件来实现对电压的稳定调节。
在电子设备中，常见的直流调压元件包括稳压管、稳压二极管、开关稳压电源等。
这些元件能够通过不同的工作原理来实现对电压的稳定调节，从而确保电路中的其他元件能够正常工作。
二、常见的直流调压电路。
1. 稳压管电路。
稳压管是一种能够稳定输出电压的元件，它能够在一定的电流范围内，保持输出电压基本不变。
稳压管电路通常由稳压管、输入电阻和负载电阻组成。
当输入电压发生变化时，稳压管能够通过自身的调节特性来保持输出电压的稳定。
2. 稳压二极管电路。
稳压二极管是一种利用二极管的特性来实现对电压的稳定调节的元件。
稳压二极管电路通常由稳压二极管、输入电阻和负载电阻组成。
稳压二极管通过其反向击穿电压的特性，能够在一定范围内稳定输出电压。
3. 开关稳压电源。
开关稳压电源是一种利用开关管的导通和截止来实现对电压的稳定调节的元件。
开关稳压电源通过控制开关管的导通时间比例，来实现对输出电压的稳定调节。
它具有调节范围广、效率高的特点。
三、直流调压的应用。
直流调压技术在电子设备中有着广泛的应用，例如在电源适配器、稳压电源、电子设备等领域都有着重要的地位。
通过直流调压技术，能够确保电子设备在电压波动的环境下能够正常工作，保护电子元件不受损坏。
总结。
直流调压技术是电子领域中非常重要的技术，它通过稳压元件来实现对电压的稳定调节，保证电子设备的正常工作。
常见的直流调压元件包括稳压管、稳压二极管、开关稳压电源等。
这些元件通过不同的工作原理，能够实现对电压的稳定调节。
直流调压技术在电子设备中有着广泛的应用，能够保护电子设备不受电压波动的影响，确保电子设备的正常工作。
可调稳压电源电路原理
在电子设备中，可调稳压电源电路起着关键的作用，它可以提供稳定的输出电压，以保证其他电路能够正常工作。
下面将介绍可调稳压电源电路的原理。
可调稳压电源电路的核心元件是稳压器，它能够根据输入电压和负载要求自动调整输出电压，保持其稳定。
稳压器一般由三个元件组成：参考电压源、比较器和控制器。
参考电压源产生一个稳定的参考电压，它可以是晶体管、稳压二极管等。
比较器将参考电压与反馈电压进行比较，得到一个误差信号。
控制器根据误差信号来控制输出电压，使其保持在设定的范围内。
可调稳压电源电路还包括输入滤波电路和输出滤波电路。
输入滤波电路用于滤除输入电压中的杂波和干扰信号，以确保稳压器的正常工作。
输出滤波电路用于平滑输出电压，减小纹波电压的幅度。
在稳压器的控制过程中，还需要使用反馈电路。
反馈电路将输出电压与参考电压进行比较，得到误差信号，并输出给比较器。
比较器将误差信号与控制器进行比较，并根据误差信号的大小来调整输出电压。
综上所述，可调稳压电源电路通过参考电压源、比较器和控制器的配合工作，来实现对输出电压的稳定控制。
输入滤波电路和输出滤波电路的加入，能够有效滤除输入电压和输出电压中
的干扰，保证稳压器的正常工作。
反馈电路的使用，能够使稳压器对输出电压进行实时控制，以保持它的稳定性。
电压调理电路概述电压调理电路是一种用于调整和稳定电压的电子电路。
在各种电子设备和系统中，电压调理电路起着至关重要的作用，可以确保电压在合适的范围内稳定运行，保护电子元件免受过高或过低的电压损害。
电压调理电路可以分为两大类：升压电路和降压电路。
升压电路用于将输入电压提高到所需的输出电压，而降压电路则将输入电压降低到所需的输出电压。
这两种电路常用于不同的应用场景，例如电源供应、电池充电、直流马达控制等。
升压电路升压电路是一种将输入电压提升到较高输出电压的电路。
升压电路通常由以下几个核心组件组成：1.输入电源：提供输入电压，可以是直流电源或交流电源。
2.变压器：用于将输入电压变换到所需的输出电压。
3.开关元件：通常使用MOSFET或BJT作为开关，控制输入电压的开关时间和频率。
4.电感元件：用于储存和释放能量，平滑输出电压。
5.输出电容：用于进一步平滑输出电压，减少纹波。
升压电路的工作原理如下：1.当开关元件导通时，输入电源的电流通过电感元件和开关元件，储存能量。
2.当开关元件断开时，电感元件释放储存的能量，输出电压升高。
3.通过控制开关元件的导通和断开时间，可以控制输出电压的稳定性和纹波。
升压电路的应用广泛，常见的应用包括：•电源供应：将低压电源提升到所需的高压，用于电子设备和系统的供电。
•电池充电：将低电压的电池充电到所需的电压水平。
•照明系统：将低电压转换为高电压，用于激发气体放电灯泡。
•通信系统：用于提供稳定的电源给无线通信设备。
降压电路降压电路是一种将输入电压降低到较低输出电压的电路。
降压电路通常由以下几个核心组件组成：1.输入电源：提供输入电压，可以是直流电源或交流电源。
2.变压器：用于将输入电压变换到所需的输出电压。
3.整流器：将交流电源转换为直流电源。
4.稳压器：通过控制输出电压的稳定性，将输入电压降低到所需的输出电压。
5.输出电容：用于平滑输出电压，减少纹波。
降压电路的工作原理如下：1.输入电源经过变压器变换得到所需的电压。
常用的稳压电路类型
常用的稳压电路类型有：
1. 线性稳压电路（Linear Regulator）：通过将输入电压降低到所需输出电压来实现稳压，常见的线性稳压电路包括三端稳压器和二端稳压器。
2. 开关稳压电路（Switching Regulator）：通过周期性开关管切断和通导输入电压，通过输出电感储能和滤波电容产生稳定的输出电压，常见的开关稳压电路包括开关稳压器（Switching Regulator）、降压/升压变换器（Buck/Boost Converter）等。
3. 反馈式稳压电路（Feedback Regulator）：通过将电源输出电压与参考电压进行比较，然后通过反馈控制输入电压以维持输出电压稳定，常见的反馈式稳压电路包括电压反馈式稳压器（Voltage Feedback Regulator）、电流反馈式稳压器（Current Feedback Regulator）等。
4. 开环稳压电路（Open Loop Regulator）：通过根据输入电压和其他参数确定所需的输出电压，并通过调节电源输入电压或输出电阻来实现稳压。
5. 集成稳压电路（Integrated Regulator）：将稳压功能集成到一个芯片中，节省外部元件并减小尺寸，常见的集成稳压电路包括线性稳压芯片（Linear Regulator IC）、开关稳压芯片（Switching Regulator IC）等。
什么是稳压电路？正文：稳压电路是一种用于通过控制电压的波动幅度，使其维持在一个规定的范围内的电路。
在现代电子设备中，稳压电路广泛应用于各种电子产品中，如计算机、通信设备、电器等。
稳压电路不仅可以保护设备免受过电压或过电流的损害，还可以确保电子设备的正常运行和性能稳定。
下面将从原理、类型和应用等方面介绍稳压电路。
一、原理稳压电路的工作原理是通过将输入电压进行调节，使其输出电压保持在一个稳定的范围内。
常见的稳压电路原理有三种：串联稳压电路、并联稳压电路和开关稳压电路。
1. 串联稳压电路：- 通过串联一个稳压二极管和一个电流限制元件，将过大的电压降低到稳定的输出电压。
- 这种电路的特点是结构简单，稳定性好，但效率较低。
2. 并联稳压电路：- 通过并联一个稳压二极管和一个电流限制元件，将过小的电压提升到稳定的输出电压。
- 这种电路的特点是结构简单，适用于输出电压调节范围较小的情况。
3. 开关稳压电路：- 通过开关元件的通断来控制电压的输出，常见的开关稳压电路有直流-直流变换器和变压器等。
- 这种电路的特点是效率高、响应速度快，适用于大功率输出和宽范围调节的情况。
二、类型稳压电路的类型多种多样，常见的有线性稳压电路、开关稳压电路、数字稳压电路等。
1. 线性稳压电路：- 通过线性元件进行电压调节，具有稳定性好、噪声低、输出精度高的特点。
- 缺点是效率较低，功耗大，适用于输出电流较小的场景。
2. 开关稳压电路：- 通过开关元件进行电压调节，具有效率高、响应速度快的特点。
- 缺点是噪声较大，输出精度低，适用于大功率输出和宽范围调节的场景。
3. 数字稳压电路:- 通过数字控制元件（如微处理器）进行电压调节，具有精确控制、远程控制的特点。
- 缺点是成本较高，对噪声和电磁干扰比较敏感，适用于对稳定性和控制精度要求较高的场景。
三、应用稳压电路广泛应用于各个领域，下面列举几个常见的应用场景。
1. 电子设备：- 在计算机、手机、平板等电子设备中，稳压电路用于保护内部电路免受过电压或过电流的损害，确保设备的正常运行。
稳压电路的工作原理稳压电路是一种能够稳定输出电压的电路，它在电子设备中起着至关重要的作用。
稳压电路的工作原理是通过对输入电压进行调节，使输出电压保持在一个稳定的数值范围内，不受外界因素的影响。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路通常由稳压元件、比较器和反馈回路组成。
稳压元件可以是二极管、晶体管或集成电路等，它们能够根据输入电压的变化来调节输出电压。
比较器用于比较输出电压与参考电压的大小，从而控制稳压元件的动作。
反馈回路则将输出电压信号反馈到比较器中，实现对输出电压的调节。
其次，稳压电路的工作原理是通过负反馈控制来实现的。
当输入电压发生变化时，稳压元件会根据反馈信号来调节输出电压，使其保持在一个稳定的水平上。
这种负反馈控制能够有效地抑制输入电压的波动，保证输出电压的稳定性。
另外，稳压电路还可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路通过功率器件的调节来实现稳压，适用于小功率、低压差的情况。
而开关稳压电路则通过开关管的控制来实现稳压，适用于大功率、大压差的情况。
总的来说，稳压电路的工作原理是通过稳压元件、比较器和反馈回路共同作用来实现对输出电压的稳定控制。
它能够有效地保护电子设备不受电压波动的影响，保证设备的正常运行。
因此，在电子领域中，稳压电路是一项非常重要的技术，对于保障电子设备的稳定性和可靠性具有重要意义。
在实际应用中，稳压电路的工作原理需要根据具体的电路设计和要求来进行调整和优化，以确保输出电压的稳定性和精度。
通过不断地研究和改进，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
综上所述，稳压电路的工作原理是通过稳压元件、比较器和反馈回路实现对输出电压的稳定控制，它在电子设备中具有重要的作用。
随着科技的不断进步，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
稳压电路工作原理
稳压电路是一种常用的电子电路，用于稳定电源电压，保证输出电压在设定范围内稳定不变。
其工作原理如下：
1. 参考电压源：稳压电路通常会使用一个稳定的参考电压源，作为基准电压。
这个参考电压源可以是一个稳压二极管、稳压芯片或者其他可靠的电路。
2. 错误放大器：稳压电路中通常会添加一个错误放大器，用于比较输出电压与设定电压之间的差异，并产生相应的误差电压信号。
3. 控制元件：根据错误放大器的误差电压信号，稳压电路会通过控制元件来调整输出电路的电压。
控制元件可以是可变电阻、可变电容或者开关管等。
4. 反馈回路：稳压电路中会添加一个反馈回路，将输出电压与参考电压进行比较，并根据差异来控制控制元件的动作。
当输出电压偏离设定范围时，反馈回路会调整控制元件，使其输出电压回归设定值。
5. 稳压效果：通过反馈回路的不断调整，稳压电路可以保持输出电压在设定范围内稳定不变。
无论输入电压波动或负载变化，稳压电路都能自动调整控制元件的工作状态，以维持稳定的输出电压。
总之，稳压电路通过参考电压源、错误放大器、控制元件和反
馈回路的协同作用，实现对输出电压的稳定调节，以满足电子设备对稳定电源的需求。

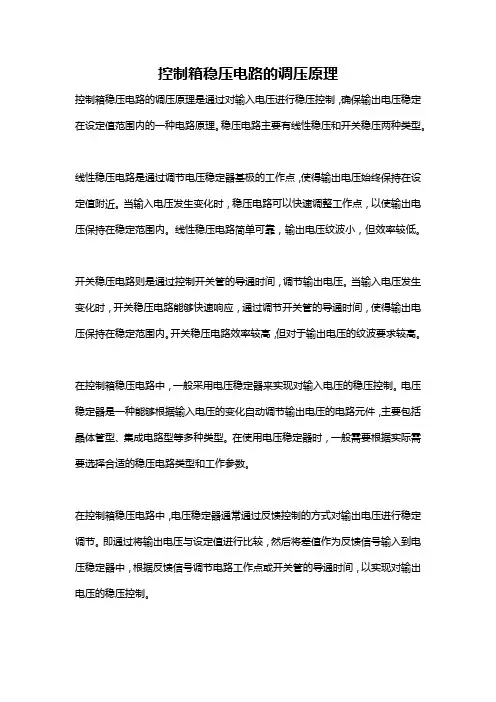

控制箱稳压电路的调压原理控制箱稳压电路的调压原理是通过对输入电压进行稳压控制，确保输出电压稳定在设定值范围内的一种电路原理。
稳压电路主要有线性稳压和开关稳压两种类型。
线性稳压电路是通过调节电压稳定器基极的工作点，使得输出电压始终保持在设定值附近。
当输入电压发生变化时，稳压电路可以快速调整工作点，以使输出电压保持在稳定范围内。
线性稳压电路简单可靠，输出电压纹波小，但效率较低。
开关稳压电路则是通过控制开关管的导通时间，调节输出电压。
当输入电压发生变化时，开关稳压电路能够快速响应，通过调节开关管的导通时间，使得输出电压保持在稳定范围内。
开关稳压电路效率较高，但对于输出电压的纹波要求较高。
在控制箱稳压电路中，一般采用电压稳定器来实现对输入电压的稳压控制。
电压稳定器是一种能够根据输入电压的变化自动调节输出电压的电路元件，主要包括晶体管型、集成电路型等多种类型。
在使用电压稳定器时，一般需要根据实际需要选择合适的稳压电路类型和工作参数。
在控制箱稳压电路中，电压稳定器通常通过反馈控制的方式对输出电压进行稳定调节。
即通过将输出电压与设定值进行比较，然后将差值作为反馈信号输入到电压稳定器中，根据反馈信号调节电路工作点或开关管的导通时间，以实现对输出电压的稳压控制。
在实际应用中，控制箱稳压电路的调压原理需要根据实际需求进行调整和优化。
首先需要根据控制箱的负载特性和输入电压波动范围来选择合适的稳压电路类型和参数。
其次需要合理设计反馈控制环路，确保稳压电路能够快速响应输入电压变化，保持输出电压稳定。
最后需要对稳压电路进行严格的测试和验证，以确保其性能和稳定性符合实际要求。
总之，控制箱稳压电路的调压原理是通过对输入电压进行稳压控制，确保输出电压稳定在设定值范围内的一种电路原理。
通过选择合适的稳压电路类型和参数，设计合理的反馈控制环路，并进行严格的测试和验证，可以实现对控制箱稳压电路的稳定控制，提高设备的稳定性和可靠性。
稳压电路的工作原理稳压电路是一种能够自动调节电源输出电压的电路。
它能够在负载变化或输入电压波动时，保持输出电压不变。
稳压电路可以分为线性稳压和开关稳压两种类型。
线性稳压电路是一种基于功率晶体管的放大器，通过对输入信号进行放大和滤波，使得输出信号保持恒定。
当输入电源波动时，放大器会自动调节放大倍数，以保持输出信号恒定。
常见的线性稳压电路有三端稳压器和二端稳压器。
三端稳压器是一种常用的线性稳压器件。
它由一个差分放大器、一个参考电源、一个功率晶体管和一个反馈回路组成。
参考电源提供一个固定的参考电平，差分放大器将输入信号与参考电平进行比较，并将误差信号送入功率晶体管控制端，使得输出信号保持恒定。
二端稳压器也是一种常用的线性稳压器件。
它由一个二极管、一个Zener二极管和一个负载组成。
当输入电源波动时，Zener二极管会自动调节其反向击穿电压，使得二极管的正向电压保持恒定。
因此，输出电压也保持恒定。
开关稳压电路是一种基于开关管的电路，通过对输入信号进行开关控制，使得输出信号保持恒定。
常见的开关稳压电路有降压转换器和升压转换器。
降压转换器是一种将高电压转换为低电压的开关稳压器件。
它由一个输入滤波器、一个功率开关、一个输出滤波器和一个反馈回路组成。
当输入电源波动时，反馈回路会控制功率开关的通断，以保持输出信号恒定。
升压转换器是一种将低电压转换为高电压的开关稳压器件。
它由一个输入滤波器、一个功率开关、一个输出滤波器和一个反馈回路组成。
当输入电源波动时，反馈回路会控制功率开关的通断，以保持输出信号恒定。
总之，稳压电路能够自动调节输出信号以适应负载变化和输入波动，并且能够保证输出信号恒定不变。
线性稳压和开关稳压是两种常用的稳压电路，它们各具特点，在不同的应用场合中发挥着重要的作用。
稳压管稳压电路与可调稳压电路设计计算方法1、稳压管稳压电路：稳压电路是利用能够自动调整输出电压变化的电路来使输出的电压不随电网电压、温度或负载的变化而变化，从而达到稳定输出电压的目的。
对任何稳压电路都应从两个方面考察其稳压特性，一是电网电压波动，研究其输出电压是否稳定；二是设负载变化，研究其输出电压是否稳定。
本次设计两种稳压电路：稳压管稳压电路，可调稳压电路。
稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A 特性曲线与普通二极管相似，但反向击穿曲线比较陡~稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。
稳压管反向电压在一定范围内变化时，反向电流很小，当反向电压增高到击穿电压时，反向电流突然猛增，稳压管从而反向击穿，此后，电流虽然在很大范围内变化，但稳压管两端的电压的变化却相当小，利于这一特性，稳压管访问就在电路到起到稳压的作用了。
而且，稳压管与其它普能二极管不同之反向击穿是可逆性的，当去掉反向电压稳压管又恢复正常，但如果反向电流超过允许范围，二极管将会发热击穿，所以，与其配合的电阻往往起到限流的作用。
有稳压二极管Z D 和限流电阻R 所组成的稳压电路是一种最简单的稳压电路。
其具体图如下：稳压管稳压电路输出电流较小，输出电压不可调，不能满足很多场合下的应用。
串联型稳压电路以稳压管稳压电路为基础，利用晶体管的放大作用，增大负载电流；在电路中引入深度负反馈是输出电压稳定；并且通过改变反馈网络参数是输出电压可调。
o图7、基本调整管稳压电路。
在上图稳压管稳压电路中，负载电流变化范围等于稳压管的最大稳定电流和最小稳压电流之差（max Z I —min Z I ）。
将稳压管电路输出电流作为晶体管的基极电流，而晶体管发射极电流作为负载电流，电路采用射极输出形式。
电路引入的是电压负反馈，能够稳定输出电压。
但它们与一般共集放大电路有着明显区别：在工作电源I U 不稳定，“输出电压”为稳定电压Z U ，并且要求输出电压O U 在I U 变化或负载电阻L R 变化时基本不变。
第四章稳压调压电路一、填空题1、〔 4-1 ，低〕一个直流电源必备的 4 个环节是变压、、和。
2、〔 4-1 ，低〕最简单的稳压电路是带的稳压电路，3、〔 4-1 ，低〕稳压电路的作用是保持的稳定 , 不受电网电压和变化的影响 .4、〔 4-1 ，低〕稳压电路的作用就是在和变化时，保持输出电压根本不变。
5、〔 4-1 ，中〕负载电阻 R 越，滤波电容 C越，电容滤波的效果越好。
L6、〔 4-1，中〕单相桥式整流电路二极管两端承受的最大反向电压U DRM=U2。
7、〔 4-1，难〕桥式整流电路，假设VD2接反了，那么输出。
8、〔 4-1，中〕桥式整流电路，假设VD1管开路，那么输出。
9、〔 4-2 ，低〕三端固定式集成稳压器的负载改变时，其输出电压值〔 a. 变化、 b 不变〕。
10、〔4-2，低〕三端可调式集成稳压器的 3 个引出端是输入端、、。
11、〔 4-3 ，中〕将单相半波整流电路中的二极管换成晶闸管，即构成单相半波整流主电路。
12、〔4-2，中〕开关式稳压电路具有功耗、效率等特点。
13、〔 4-1 ，中〕稳压过程实质上是通过〔 a. 正反应， b. 负反应〕使输出电压保持稳定的过程。
14、〔 4-3 ，低〕电压对晶闸管的导通起控制作用。
15、〔 4-1，低〕硅稳压管稳压电路中的电容起作用。
16、〔 4-1，低〕硅稳压管的击穿是〔 a. 可逆的， b. 不可逆〕。
17、〔 4-1，低〕稳压管的选择是根据〔 a. 输入电压， b. 输出电压〕的要求。
18、〔 4-2，中〕三端集成稳压器的输出端并接的电容是为了消除可能产生的。
19、〔 4-1，中〕为解决硅稳压管电路存在的问题常采用直流稳压电路。
20、〔4-3 ，中〕单向晶闸管的导通条件是，，其关断条件为。
二、选择题1、〔 4-1 ，低〕整流的目的是。
A、将正弦波变方波B、将交流变直流C、将高频信号变成低频信号D、将微弱信号变强大信号2、〔 4-1 ，中〕在桥式整流电路中，假设其中一个二极管开路，那么输出。
稳压电路的工作原理稳压电路是一种用于稳定电压输出的电子设备，它能够在输入电压发生变化时，保持输出电压的稳定性。
稳压电路的工作原理主要是通过对输入电压进行调节和控制，以确保输出电压在一定范围内保持恒定。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路的基本原理是利用电子元件的特性来实现对电压的调节。
常见的稳压电路包括电压稳压器和集成稳压器两种类型。
电压稳压器主要由稳压管、二极管和电阻组成，通过对输入电压进行稳压调节，来保持输出电压的稳定性。
而集成稳压器则是将稳压管、二极管和电阻等元件集成在一起，形成一个完整的稳压电路，具有更好的稳定性和可靠性。
其次，稳压电路的工作原理是基于负反馈的原理。
当输入电压发生变化时，稳压电路会通过负反馈回路来调节输出电压，使其保持在设定的稳定值。
这种负反馈的机制能够有效地抑制输入电压的波动，从而实现对输出电压的稳定控制。
同时，稳压电路还可以通过内部电路来实现对输出电压的过载保护和短路保护，确保电路的安全稳定运行。
此外，稳压电路的工作原理还涉及到电压稳定器的工作特性。
电压稳定器通常分为线性稳压器和开关稳压器两种类型。
线性稳压器通过调节电阻来实现对输出电压的稳定控制，具有简单、稳定的特点；而开关稳压器则是通过开关管的开关动作来实现对输出电压的调节，具有高效、低损耗的特点。
不同类型的稳压器在工作原理和应用场景上有所不同，可以根据实际需求选择合适的稳压电路。
总的来说，稳压电路的工作原理是基于对输入电压的调节和控制，通过负反馈回路来实现对输出电压的稳定控制。
稳压电路可以有效地抑制电压波动，保证电路的稳定运行，是电子设备中常见的重要组成部分。
通过了解稳压电路的工作原理，我们可以更好地理解其在电子设备中的应用和作用，为电路设计和维护提供参考和指导。
稳压电路工作原理
稳压电路是一种用于稳定电源输出电压的电路。
它可以确保在输入电压波动或负载变化时，输出电压保持不变。
稳压电路的工作原理主要基于负反馈的原理。
该电路通常由三个主要部分组成：比较器、误差放大器和功率放大器。
首先，比较器用于比较输出电压与参考电压的差异。
如果输出电压高于参考电压，比较器将发出信号通知误差放大器减少输出电压。
如果输出电压低于参考电压，比较器则通知误差放大器增加输出电压。
接下来，误差放大器接收比较器传来的信号，并将其放大。
它将误差信号转化为控制信号，用于控制功率放大器的工作。
最后，功率放大器根据误差放大器的控制信号，调整输出电压。
它根据需要提供或消耗能量，使输出电压保持在设定值。
稳压电路也可以根据控制方式的不同分为线性稳压电路和开关稳压电路。
线性稳压电路通过调节功率放大器的工作状态来稳定输出电压，在效率上较低。
而开关稳压电路则通过快速切换电源，以保持输出电压稳定，在效率上较高。
总的来说，稳压电路通过负反馈控制来维持输出电压的稳定性，使其不受输入电压和负载变化的影响。
这种电路广泛应用于许多领域，如电子设备、通信系统和工业生产中。
第十章稳压、调压电路一、填空题1、（4-1，低）一个直流电源必备的4个环节是变压、、和。
2、（4-1，低）最简单的稳压电路是的稳压电路。
3、（4-1，低）稳压电路的作用是保持的稳定,不受电网电压和变化的影响。
4、（4-1，低）稳压电路的作用就是在和变化时，保持输出电压基本不变。
5、（4-1，中）负载电阻R L越，滤波电容C越，电容滤波的效果越好。
6、（4-1，中）单相桥式整流电路二极管两端承受的最大反向电压U DRM= U2。
7、（4-1，难）桥式整流电路，若VD2接反了，则输出。
8、（4-1，中）桥式整流电路，若VD1管开路，则输出。
9、（4-2，低）三端固定式集成稳压器的负载改变时，其输出电压值（a.变化、b不变）。
10、（4-2，低）三端可调式集成稳压器的3个引出端是输入端、、。
11、（4-3，中）将单相半波整流电路中的二极管换成晶闸管，即构成单相半波整流主电路。
12、（4-2，中）开关式稳压电路具有功耗、效率等特点。
13、（4-1，中）稳压过程实质上是通过（a.正反馈，b.负反馈）使输出电压保持稳定的过程。
14、（4-3，低）电压对晶闸管的导通起控制作用。
15、（4-1，低）硅稳压管稳压电路中的电容起作用。
16、（4-1，低）硅稳压管的击穿是（a.可逆的，b.不可逆）。
17、（4-1，低）稳压管的选择是根据（a.输入电压，b.输出电压）的要求。
18、（4-2，中）三端集成稳压器的输出端并接的电容是为了消除可能产生的。
19、（4-1，中）为解决硅稳压管电路存在的问题常采用直流稳压电路。
20、（4-3，中）单向晶闸管的导通条件是，，其关断条件为。
答：阳极电压为正、控制极电压为正、导通电流小于维持电流二、选择题1、（4-1，低）整流的目的是。
A、将正弦波变方波B、将交流变直流C、将高频信号变成低频信号D、将微弱信号变强大信号2、（4-1，中）在桥式整流电路中，若其中一个二极管开路，则输出。
A、只有半周波形B、为全波波形C、无波形且变压器或整流管可能烧坏D、有波形但波长不确定3、（4-1，低）直流稳压电源中滤波电路的目的是。
A、将交流变为直流B、将高频变为低频C、将交、直流混合量中的交流成分滤掉D、将交、直流混合量中的直流成分滤掉4、（4-2，中）下列不属于三端稳压器引出端的是。
A、调整端B、输入端C、输出端D、使能端5、（4-1，中）在桥式整流电路中，若其中一个二极管正负极接反了，则输出。
A、只有半周波形B、为全波波形C、无波形且变压器或整流管可能烧坏D、有波形但波长不确定6、（4-1，中）稳压管是特殊的二极管，它一般工作在状态。
A、正向导通B、反向截止C、反向击穿D、无法确定7、（4-1，中）在串联型稳压电路中，为了满足输出电压的调节范围，可以。
A、提高输入电压的数值B、提高放大管的放大倍数C、把调整管改为复合管D、把放大管改为差动电路8、（4-1，中）串联型稳压电路中的调整管工作在。
A、截止区B、放大区C、饱和区D、击穿区9、（4-1，中）在串联型稳压电路中，为了满足输出电压的调节范围，可以。
A、提高输入电压的数值B、提高放大管的C、把调整管改为复合管D、把放大管改为差动电路10、（4-1，中）整流滤波电路如图所示，变压器副边电压有效值是10 V，开关S打开后，电容器两端电压的平均值U C是。
A、12 VB、20 VC、14.14 VD、28.28 V~u O+-11、（4-1，难）整 流 滤 波 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 是10 V ， 开 关S 打 开 后， 二 极 管 承 受 的 最 高 反 向 电 压 是 。
(a) 10 V (b) 12 V (c) 14.14 V (d) 28.28 V～u O+-12、（4-1，中）直 流 电 源 电 路 如 图 所 示 ， 用 虚 线 将 它 分 成 了 五 个 部 分， 其 中 稳 压 环 节 是 指 图中 。
A 、（2）B 、（3） C 、 (4)D 、( 5 )R L(1)13、（4-1，中）稳 压 管 稳 压电 路 如 图 所 示， 电 阻R 的 作 用 是 。
A 、稳定 输 出 电 流B 、抑 制 输 出 电 压 的 脉 动C 、调 节 电 压 和 限 制电 流D 、稳定输出电压14、（4-1，难）稳 压 电 路 如 图 所 示， 稳 压 管 的 稳 定 电 压 是 5.4 V ，正 向 压 降 是 0.6 V ，输 出电 压 U O = 6 V 的 电 路 是 。
R LLLL()a ()b (c)15、（4-1，低）硅稳压管稳压电路中4个二极管正常工作时有 个同时处于导通状态。
A 、1 B 、2 C 、3 C 、416、（4-2，难）整 流 电 路 如 图 所 示， 流 过负 载 R L 的 电 流 平 均 值 为I O ，则 变 压 器 副 边 电 流 的 有 效 值为 。
A 、1.57I OB 、0.79I OC 、1.11I OD 、0.82I O～L∙D 2O17、（4-3，低）晶闸管是 半导体器件。
A 、小功率B 、中功率C 、大功率D 、超大功率18、（4-2，难）串联型稳压电路中的放大环节所放大的对象是 。
A 、基准电压 B 、取样电压 C 、基准电压与取样电压之差 D 、基准电压与取样电压之和19、（4-1，低）硅稳压管稳压电路，稳压管的稳定电压应选 负载电压。
A 、大于 B 、小于 C 、等于 D 、都可以 20、（4-1，中）硅稳压管稳压电路，稳压管的电流应选 负载电流。
A 、大于 B 、小于 C 、等于 D 、大于2倍。
21、（4-1，难）桥式整流电路在接入电容滤后，输出电流电压 。
A、升高了B、降低了C、保持不变D、不确定三、判断题1、（4-1，低）整流电路可将正弦电压变为脉动的直流电压。
（）2、（4-1，低）电容滤波电路适用于小负载电流。
（）3、（4-1，中）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（）4、（4-1，中）稳压管可以串联使用，但即使同型号的稳压管也不能并联使用。
（）5、（4-1，低）对于理想的稳压电路，△U O/△U I＝0，R o＝0。
（）6、（4-1，中）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
（）7、（4-1，低）因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。
（）8、（4-1，难）在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流；（）9、（4-1，低）稳压管最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
（）10、（4-1，中）设电源变压器二次侧电压有效值为U2，在多倍压整流电路中二极管承受的最高反向电压为2U2。
（）11、（4-1，中）电源变压器二次侧电压有效值为U2，在桥式整流电路中输出直流电压有效值为U O=0.45U2。
（）12、（4-2，中）集成三端点稳压器其输出端电压可调。
（）答：错13、（4-2，低）在晶闸管的阳极加正向电压就可以使其导通。
（）四、简答题1、（4-3，中）晶闸管的导通条件是哪两个？2、（4-2，低）名词解释“三端固定式集成稳压器”。
3、（4-3，中）晶闸管的关断条件是什么？4、（4-3，中）晶闸管主电路对触发电路的要求是什么？五、计算题1、（4-1，中）电路如图(a)所示，稳压管Dz的稳定电压U Z＝4V，R的取值合适，u I的波形如图（b）所示。
试画出u O1的波形。
2、（4-1，难）图为稳压管稳压电路。
当稳压管的电流I Z所示的变化范围为5~40mA时，问R L的变化范围为多少？3、（4-1，中）如图所示电路中，E=20V，R1=900Ω，R2=1100Ω。
稳压管Dz的稳定电压Uz=10V，最大稳定电流Izmax=8mA。
试求稳压管中通过的电流Iz是否超过Izmax？如果超过，怎么办？4、（4-1，低）如图所示电路中，通过稳压管的电流Iz等于多少？R是限流电阻，其值是否合适？（已知R=1.6K，Uz=12V，I zmax=18mA）5、（4-1，难）如图为一串联型稳压电路，方框中接稳压管，现用两只稳压管分别为3V和6V 的稳压管，试画出这两个稳压管的所有的连接形式（要求每种连接的稳压值不同），并标出各稳压值。
6、（4-1，难）有两个稳压管Dz1和Dz2，其稳定电压分别为5.5V和8.5V，正向压降都是0.5V。
如果要得到0.5V，6V，9V和14V几种稳定电压，这两个稳压管（还有限流电阻）应如何联接？画出各个电路。
7、（4-1，难）如图所示电路中，设稳压管的稳定电压Vz1=6V，Vz2=8V，输入电压υi=10sinωtV，试画出υo的波形。
（应与υi对应）并标出υo的幅值。
8、（4-1，难）如图所示硅稳压管稳压电路,参数已标在图上,求(1)输出电压UL；（2）负载电流IL；（3）流过限流电阻R的电流I R；（4）变压器次级电压有效值（5）限流电阻R的作用是什么？9、（4-1，难）如图所示电路，变压器次级侧电压U2=10V（有效值），电容足够大，如果输出电压直流值为如下表各值，哪些是正常的？哪些是不正常的？并说明不正常原因。
10、（4-1，低）电路如图所示，已知u2=20V，R L=47Ω,C=1000μF。
现用直流电压表测量输出电压μO，问出现以下几种情况时其μO为多大？（1）电路正常工作时；（2）R L断开时；（3）C断开时；（4）V2断开时；（5）V2、C同时断开时。
11、（4-1，中）在下列电路中，补画出四个整流二极管，并标出滤波电容极性，若负载R L 两端电压平均值μO=24V,R L=50Ω,求变压器次级有效值U2及负载中的平均电流I O。
12、（4-1，难）稳压管稳压电路中负载R L=600.，要求输出直流电压U L= 6V，桥式整流，电容滤波后的电压为18V。
（1）若稳压管稳定电流I Z=10mA，求限流电阻的值；（2）求整流元件的整流电流I D 及最高反向电压U DRM各为多少？。
