常用电磁阀的选型图文教程

■ 根据配套不同的执行元件或应用而选定合适的电磁阀4·53通电磁阀2·3电磁阀控制双作用气缸控制单作用气缸控制各类流体下面让我们介绍电磁阀的选定程序。

选定电磁阀的适当程序（电气规格）（机能）程序4（配管形式）程序6（可选项）VQD 系列(弹性密封)SY 系列(弹性密封)VQ 系列(弹性密封)VQ 系列(间隙密封SYJ 系列(弹性密封)VQZ 系列(弹性密封)VQZ 系列(间隙密封)首先，从表中选出阀门的有效截面积与工作的气缸相吻合的电磁阀系列及型号。

下面所示为与驱动气缸缸径相适应的电磁阀（气缸速度超过300～500mm/s）如何控制气缸的动作，按照下面的控制内容，由表中选出电磁阀的机能。

2位置单线圈2位置双线圈3位置（中位封闭）双线圈3位（中位排气）双线圈3位置（中位加压）双线圈机能控制内容符号断电后，恢复原来位置某一侧供电时，则阀芯切换至该侧的位置，若断电时，能保持断电前的位置。

两侧同时不供电时，供气口及气缸口同时封堵，气缸内的压力便不能排放出来。

两侧同时不供电时，供气口被封堵，从气缸口向大气排放。

两侧同时不供电时，供气口同时向两个气缸口通气。

[电流·电压]选择使用的电流及电压AC（交流）DC（直流）电 压12从下列表中选择出适当的导线引出方式。

由于各系列导线引出方式不同，就同一系列也有多种导线引出方式供选择，故请确认。

一般情况下，小型电磁阀的导线引出方式是直接出线式及L或M形插座式，大型的电磁阀是直接出线式及DIN 形插座式。

导线引出方式L或M形插座式 DIN形插座式110V,220V24V标准其它24V,48V100V,200V,其它6V,12V,48V,其它电流的种类导线引出方式系 列直接出线式SY系列SYJ系列VQ系列VQD系列VQZ系列有两种配管形式：直接配管型和底板配管型直接配管型将连接管直接接到阀体上，价格较低。

由阀体和底板组成，配管只接在底板上。

该型号的优点是维修简单，只需更换阀体，不需要拆除配管。

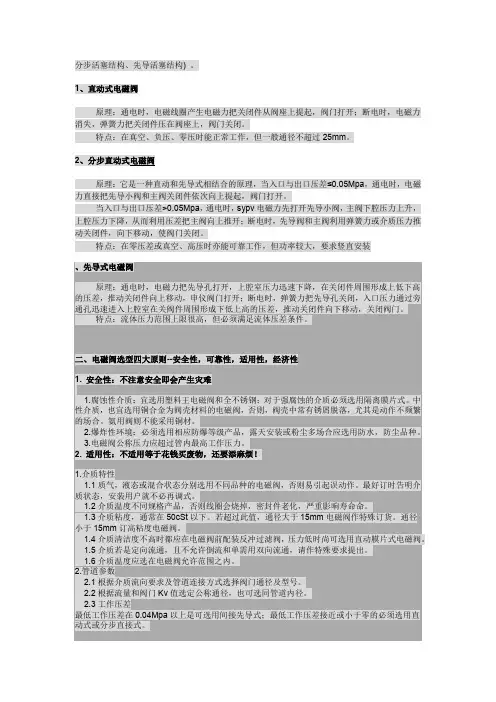

分步活塞结构、先导活塞结构) 。

1、直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但一般通径不超过25mm。

原理：它是一种直动和先导式相结合的原理，当入口与出口压差≤0.05Mpa，通电时，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口压差>0.05Mpa，通电时，sypv电磁力先打开先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀和主阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可靠工作，但功率较大，要求竖直安装、先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，推动关闭件向上移动，申仪阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限很高，但必须满足流体压差条件。

二、电磁阀选型四大原则--安全性，可靠性，适用性，经济性1. 安全性：不注意安全即会产生灾难1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。

中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。

氨用阀则不能采用铜材。

2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。

3.电磁阀公称压力应超过管内最高工作压力。

2. 适用性：不适用等于花钱买废物，还要添麻烦！1.介质特性1.1质气，液态或混合状态分别选用不同品种的电磁阀，否则易引起误动作。

最好订时告明介质状态，安装用户就不必再调式。

1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。

1.3介质粘度，通常在50cSt以下。

ASCO电磁阀过程控制专业选型指南ASCO电磁阀选型步骤•操作类型: 2通/ 3通/ 4通;•工作状态: 常开/ 常闭（2/2；3/2）/ 通用(仅指2位3通电磁阀);•介质: 空气/ 水/ 轻油等;•所需流量：内孔尺寸或 Kv,Cv,•通径: 螺纹尺寸和类型;•压力: P in, 压差;•温度：介质温度，环境温度；•电源: 电压及频率，AC/ DC，特殊电压;输入电压•标准电压---110,220/50 ；24,120,240,480/606，12，24，120，240DC•非标准电压---24,100,120,200,240,380/5048,100,110,220/6028,32,38,48,100,110,220DC•其它: 危险环境，手动操作器MO/MS, 手动复位，安装支架MB等.ASCO 型号组成前缀1 前缀2 阀体规格后缀阀体结构选项管径(1/8-3”)管径阀体系列连接螺纹方式电气及线圈特性选择前缀1---线圈的选择-（1）通用及防护标准的选择美国产品通用型 NEMA防爆型WBIS---本安隔爆型线圈红帽II(Type1,2,3,3s,4,4X) Type3,3s,4,4x,6,6P,7&9 前缀WBIS EExiaIICT6 IP67电气接口1/2NPT 电气接口1/2NPT无前缀电气接口1/2NPT 前缀EF 前缀JBEF 带防爆接线盒带接线端子欧洲产品IP65带DIN插头模铸隔爆WPIS---本安型线圈II2 G/D EEx dIIC T4/T5/T6 II2 G/D EEx ia IIC T6 IP67II2 G/D NF/NL 线圈NB(ET)线圈带接线端子带接线端子带接线端子电气接口M20X11.5II2 G/D EEx dII B T4+H2前缀1---线圈的选择-（2）线圈温度等级温度范围0℃是对通常所有阀门（包括用于介质有水锤现象）的一种标定。

实际使用中，在无需考虑水结冰的条件下，最低温度可以达到-18℃。

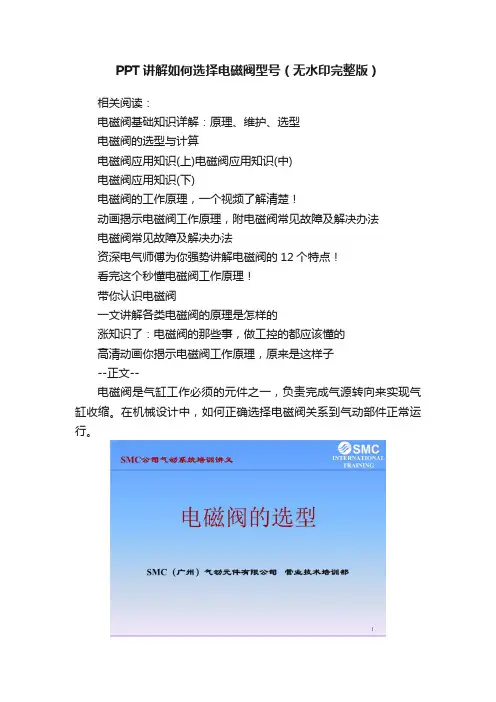

PPT讲解如何选择电磁阀型号（无水印完整版）
相关阅读：
电磁阀基础知识详解：原理、维护、选型
电磁阀的选型与计算
电磁阀应用知识(上)电磁阀应用知识(中)
电磁阀应用知识(下)
电磁阀的工作原理，一个视频了解清楚！
动画揭示电磁阀工作原理，附电磁阀常见故障及解决办法
电磁阀常见故障及解决办法
资深电气师傅为你强势讲解电磁阀的12个特点！
看完这个秒懂电磁阀工作原理！
带你认识电磁阀
一文讲解各类电磁阀的原理是怎样的
涨知识了：电磁阀的那些事，做工控的都应该懂的
高清动画你揭示电磁阀工作原理，原来是这样子
--正文--
电磁阀是气缸工作必须的元件之一，负责完成气源转向来实现气缸收缩。

在机械设计中，如何正确选择电磁阀关系到气动部件正常运行。

公众号《机械工程文萃》，工程师的加油站！
公众号《机械工程文萃》，工程师的加油站！
End。

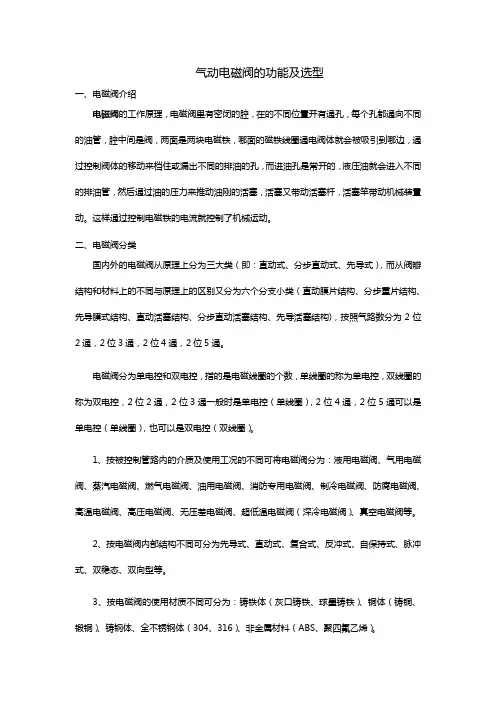

气动电磁阀的功能及选型一、电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

二、电磁阀分类国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。

1、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

2、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。

3、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

4、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）5、按介质温度不同可分为：常温型、中温型、高温型、超高温型、低温型、超低温型。

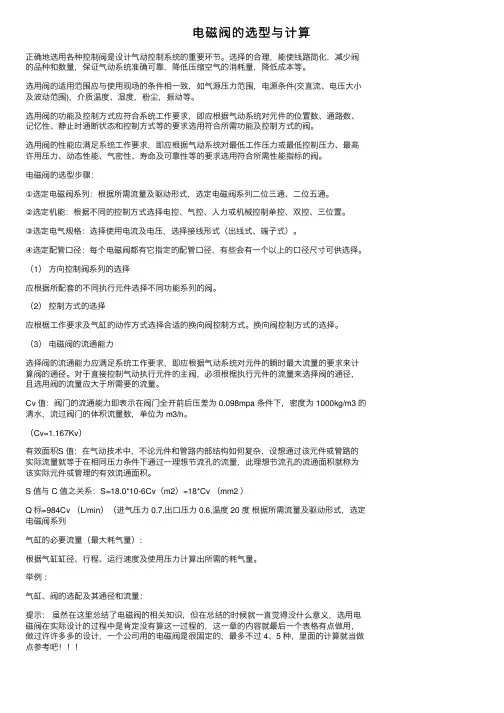

电磁阀的选型与计算正确地选⽤各种控制阀是设计⽓动控制系统的重要环节。

选择的合理，能使线路简化，减少阀的品种和数量，保证⽓动系统准确可靠，降低压缩空⽓的消耗量，降低成本等。

选⽤阀的适⽤范围应与使⽤现场的条件相⼀致，如⽓源压⼒范围，电源条件(交直流、电压⼤⼩及波动范围)，介质温度、湿度，粉尘，振动等。

选⽤阀的功能及控制⽅式应符合系统⼯作要求，即应根据⽓动系统对元件的位置数、通路数、记忆性、静⽌时通断状态和控制⽅式等的要求选⽤符合所需功能及控制⽅式的阀。

选⽤阀的性能应满⾜系统⼯作要求，即应根据⽓动系统对最低⼯作压⼒或最低控制压⼒、最⾼许⽤压⼒、动态性能、⽓密性、寿命及可靠性等的要求选⽤符合所需性能指标的阀。

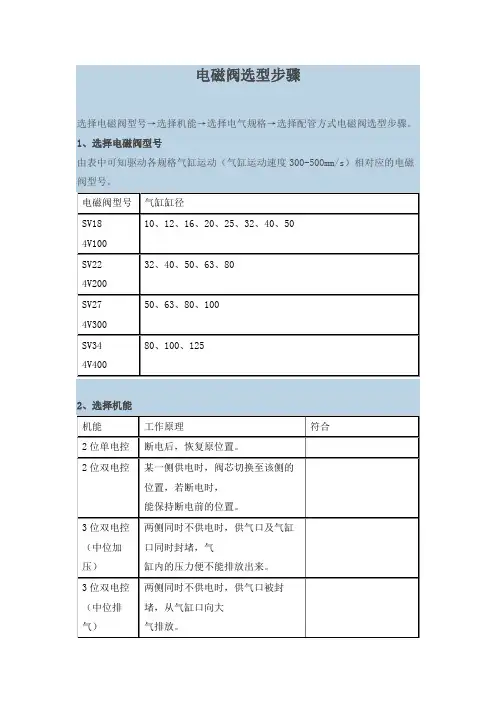

电磁阀的选型步骤：①选定电磁阀系列：根据所需流量及驱动形式，选定电磁阀系列⼆位三通、⼆位五通。

②选定机能：根据不同的控制⽅式选择电控、⽓控、⼈⼒或机械控制单控、双控、三位置。

③选定电⽓规格：选择使⽤电流及电压，选择接线形式（出线式、端⼦式）。

④选定配管⼝径：每个电磁阀都有它指定的配管⼝径，有些会有⼀个以上的⼝径尺⼨可供选择。

（1）⽅向控制阀系列的选择应根据所配套的不同执⾏元件选择不同功能系列的阀。

（2）控制⽅式的选择应根椐⼯作要求及⽓缸的动作⽅式选择合适的换向阀控制⽅式。

换向阀控制⽅式的选择。

（3）电磁阀的流通能⼒选择阀的流通能⼒应满⾜系统⼯作要求，即应根据⽓动系统对元件的瞬时最⼤流量的要求来计算阀的通径。

对于直接控制⽓动执⾏元件的主阀，必须根椐执⾏元件的流量来选择阀的通径，且选⽤阀的流量应⼤于所需要的流量。

Cv 值：阀门的流通能⼒即表⽰在阀门全开前后压差为 0.098mpa 条件下，密度为 1000kg/m3 的清⽔，流过阀门的体积流量数，单位为 m3/h。

（Cv=1.167Kv）有效⾯积S 值：在⽓动技术中，不论元件和管路内部结构如何复杂，设想通过该元件或管路的实际流量就等于在相同压⼒条件下通过⼀理想节流孔的流量，此理想节流孔的流通⾯积就称为该实际元件或管理的有效流通⾯积。
