汽车柴油机分配式喷油泵_一_基本结构和工作原理

喷油泵的结构与原理喷油泵总成组成：泵体部分、调速器部分以及提前器、输油泵等相关附件。

泵体部分功用：在精确的时刻供油（定时）；供给与柴油机工况相对应的油量（定量）；将柴油从低压提高到高压（定压）。

调速器的功用：根据柴油机负荷及转速的变化，对喷油泵的供油量进行自动调整，保证柴油机能稳定运转。

喷油泵的类型根据柴油机单缸功率范围对供油量的要求不同，以柱塞行程，泵缸中心距和结构型式、不同尺寸的柱塞直径为基础分为：直列式：A、B、P、Z和Ⅰ、Ⅱ、Ⅲ号泵等。

分配式：VE泵。

玉柴：A、P型泵，VE泵。

A型喷油泵的结构和工作原理A型BOSCH公司研究开发的直列式高压燃油喷射泵，广泛应用于中小功率的柴油机。

最大泵端压力：60MPa最大几何供油量：130ml/str（7°供油持续角） 最大配套柴油机功率：22kW/缸A型喷油泵的结构和工作原理A型喷油泵的结构和工作原理A型泵泵体为整体结构，总成装有凸轮轴、挺柱、柱塞、出油阀、出油阀紧座等工作零部件。

凸轮轴在发动机动力驱动下转动，通过凸轮推动挺柱滚轮，使挺柱在泵体导向孔内作上、下往复运动，柱塞小端嵌在弹簧下座的槽内，随挺柱而上、下运动进行供油。

凸轮轴凸轮是传递动力并使柱塞按一定规律供油的重要零件。

凸轮轴按驱动轴径分，有20毫米和17毫米两种，前者应用于单缸功率较大的发动机；后者应用于单缸功率较小的发动机。

凸轮型线是影响油泵供油性能的重要因素，A型泵凸轮有多种型线，以供发动机性能需要选用。

凸轮轴挺柱挺柱将凸轮的旋转运动转换成柱塞的上、下往复运动。

挺柱高度影响柱塞开始供油的时间，从而影响凸轮的有效工作区域，对供油规律的变化起着重要的作用A型泵挺柱高度的调整有两种结构：挺柱垫片调整结构：（高速型）螺钉调整结构（标准型）柱塞和柱塞套柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm柱塞头部圆柱面上切有斜槽，柱塞头部斜槽的位置不同，改变供油量的方法也不同。

喷油泵构造和工作原理喷油泵是柴油发动机中的一个重要部件，它负责将燃油从燃油箱输送到喷油嘴，以供发动机燃烧。

喷油泵的构造和工作原理涉及较多的技术和原理，下面将介绍喷油泵的构造和工作原理。

喷油泵主要由泵体、凸轮轴、活塞等组成。

泵体是整个喷油泵的主要构造部分，它具有一定的容积，用于吸入和压送燃油。

泵体的内部由多个腔室组成，每个腔室都对应一个活塞，通过活塞运动来实现吸油和压油的过程。

凸轮轴是喷油泵的控制部分，它通过凸轮的形状和角度来控制活塞的运动，从而实现燃油的输送。

喷油泵的工作原理可以分为吸油、压油和喷油三个阶段。

在吸油阶段，凸轮轴带动活塞向外运动，减小泵体中腔室的容积，使泵体内部形成负压，燃油从燃油箱通过油管进入泵体。

同时，吸入阀打开，使燃油进入各个腔室。

在压油阶段，凸轮轴继续带动活塞向内运动，增大泵体中腔室的容积，使泵体内部形成正压，吸入阀关闭，压油阀打开，将燃油压入高压腔中。

随着活塞的运动，燃油经过高压泵体进入高压油管。

在喷油阶段，凸轮轴继续带动活塞向内运动，同时压油阀关闭，喷油嘴打开，高压油管中的燃油被喷射到发动机燃烧室中，完成燃烧过程。

喷油泵的工作原理可以通过以下几个关键的控制点来实现高效的燃油供应。

首先，喷油泵的凸轮轴的形状和角度是关键因素之一、凸轮轴上的凸轮形状和角度的设计决定了各个阶段的活塞运动速度和运动范围，从而控制了燃油的输送和喷射。

其次，喷油泵的压油阀和喷油嘴的控制也非常重要。

压油阀的开关状态和喷油嘴的喷射时间决定了喷油的时机和喷射的量。

最后，喷油泵还需要通过一些附属设备来保持稳定的工作状态。

例如，油箱内部需要装有过滤器，以保持燃油的纯净度；同时还需要通过电子控制系统等设备来监测和调节喷油泵的工作状态。

综上所述，喷油泵的构造和工作原理涉及到泵体、凸轮轴、活塞等部件的构造和运动，通过控制凸轮轴的形状和角度，以及压油阀和喷油嘴的开关状态，实现了燃油从燃油箱到嘴喷射的整个过程。

喷油泵的工作原理是柴油发动机顺利工作的关键之一，它对于发动机的性能和效能有着重要的影响。

柴油泵工作原理一、引言柴油泵是柴油机燃油系统中的核心部件，它的工作原理直接影响着柴油机的性能和经济性。

本文将从柴油泵的类型、结构和工作原理三个方面来详细介绍柴油泵的工作原理。

二、柴油泵类型根据喷油方式不同，可以将柴油泵分为两种类型：行程式喷油泵和旋转式喷油泵。

1. 行程式喷油泵行程式喷油泵是指通过凸轮轴来控制高压柱塞运动，实现燃料的高压喷射。

常见的行程式喷油泵有单元式和分配式两种。

（1）单元式行程式喷油泵单元式行程式喷油泵是由一个高压缸体、一个凸轮轴和多个高压柱塞组成。

凸轮轴通过连杆驱动高压柱塞进行上下运动，实现燃料的高压喷射。

单元式行程式喷油泵结构简单，但无法满足大功率发动机对于燃料供应量和稳定性等方面的要求。

（2）分配式行程式喷油泵分配式行程式喷油泵是由一个高压缸体、一个凸轮轴和多个高压柱塞组成。

凸轮轴通过连杆驱动高压柱塞进行上下运动，实现燃料的高压喷射。

不同的是，分配式行程式喷油泵还有一个分配器，用于控制每个高压柱塞的工作时间和工作顺序，从而实现对燃料供应量和稳定性等方面的精确控制。

2. 旋转式喷油泵旋转式喷油泵是指通过内部转子的旋转来实现燃料的高压喷射。

常见的旋转式喷油泵有单元式和多元素共轴两种。

（1）单元式旋转式喷油泵单元式旋转式喷油泵是由一个圆柱形壳体、一个内部转子和多个活塞组成。

内部转子通过曲轴驱动，使得活塞在圆柱形壳体内做往复运动，从而实现燃料的高压喷射。

单元式旋转式喷油泵结构简单，但无法满足大功率发动机对于燃料供应量和稳定性等方面的要求。

（2）多元素共轴旋转式喷油泵多元素共轴旋转式喷油泵是由一个圆柱形壳体、一个内部转子和多个活塞组成。

内部转子通过曲轴驱动，使得活塞在圆柱形壳体内做往复运动，从而实现燃料的高压喷射。

不同的是，多元素共轴旋转式喷油泵还有多个燃油进口和出口，每个活塞都有一个对应的进口和出口，从而实现对燃料供应量和稳定性等方面的精确控制。

三、柴油泵结构无论是行程式喷油泵还是旋转式喷油泵，它们的基本结构都包括以下几个部分：高压缸体、凸轮轴或内部转子、高压柱塞或活塞、分配器或进出口等。

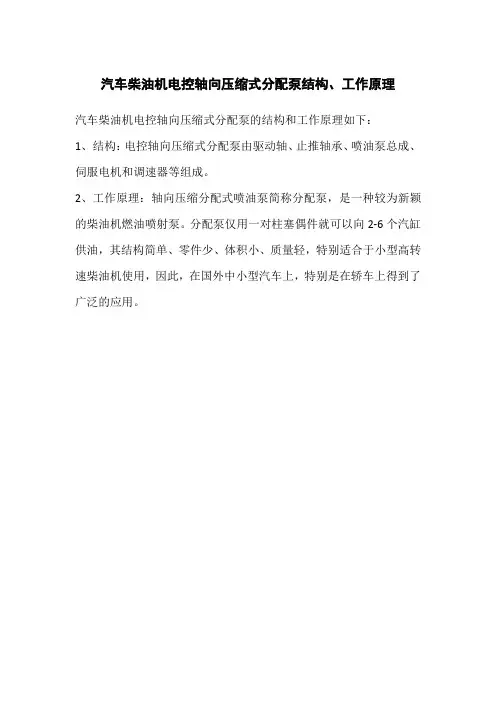

汽车柴油机电控轴向压缩式分配泵结构、工作原理
汽车柴油机电控轴向压缩式分配泵的结构和工作原理如下：
1、结构：电控轴向压缩式分配泵由驱动轴、止推轴承、喷油泵总成、伺服电机和调速器等组成。

2、工作原理：轴向压缩分配式喷油泵简称分配泵，是一种较为新颖的柴油机燃油喷射泵。

分配泵仅用一对柱塞偶件就可以向2-6个汽缸供油，其结构简单、零件少、体积小、质量轻，特别适合于小型高转速柴油机使用，因此，在国外中小型汽车上，特别是在轿车上得到了广泛的应用。

柴油机喷油泵工作原理
柴油机喷油泵是柴油机燃油系统中的重要组成部分，其工作原理如下：
1. 柴油进油：柴油泵通过进油管道将柴油从油箱引入泵体中。

泵体内的柴油会被泵叶片吸入。

2. 柴油压力增加：泵体内的柴油在泵叶片的作用下产生压力，使柴油的压力逐渐增大。

3. 喷油节流：柴油泵内部有一个喷油节流器，它通过调节柴油泵的喷油量，使其满足发动机的需求。

4. 喷油嘴开启：当喷油嘴的喷油压力达到一定数值时，喷油嘴会自动开启，将柴油喷入发动机燃烧室。

5. 燃烧：柴油喷入燃烧室后，与空气混合并被点燃，从而产生爆炸，推动柴油机的工作。

6. 喷油嘴关闭：当喷油泵停止供油时，喷油嘴会关闭，防止柴油继续喷出。

总结：柴油机喷油泵通过泵叶片的转动将柴油压力增大，然后通过喷油节流器调节喷油量，最后通过喷油嘴将柴油喷入发动机燃烧室，实现燃烧并推动柴油机的工作。

喷油泵构造和工作原理资料喷油泵是一种用于柴油机燃油喷射系统的关键组件。

它的主要功能是将高压柴油喷射到柴油机燃烧室中，以满足发动机所需的燃油供应。

一、喷油泵的构造喷油泵通常由以下几个主要部分组成：1.泵体：泵体是喷油泵的主体部分，由一块坚固的金属制成。

它通常具有凸轮轴的控制凸轮，依靠凸轮的运动来完成油泵的工作。

2.活塞：喷油泵内部有一个或多个活塞，活塞通过凸轮轴的凸轮运动来实现往复运动。

每次活塞向前运动时，它将柴油吸入泵体内，然后再将柴油喷射出去。

3.活塞环：活塞环用于密封活塞和活塞缸之间的空隙，以确保燃油在喷射过程中不会泄漏。

4.喷油嘴：喷油嘴是喷油泵用于将燃油喷射到柴油机燃烧室中的部件。

它通常由喷嘴、针阀和喷油孔组成。

5.高压油管：高压油管将喷油泵输出的高压柴油传输到柴油机燃烧室中。

它需要具备耐高压和耐磨损的特性。

二、喷油泵的工作原理喷油泵的工作原理可以简要描述为如下几个步骤：1.吸油阶段：当凸轮轴驱动活塞向后运动时，活塞会在吸油行程时将柴油吸入泵体内，形成柴油封闭腔。

2.压油阶段：当凸轮轴继续向后旋转，活塞也会继续向后运动，直到达到柴油封闭腔的最大容积。

此时，柴油封闭腔的压力会急速升高，使柴油被压缩。

3.输油阶段：当凸轮轴继续旋转，开始推动活塞向前运动。

活塞前进时，压缩的柴油会被推到高压油管中，并通过喷油嘴喷射到燃烧室中。

4.喷油阶段：一旦达到设定的压力和喷油时机，喷嘴的针阀会打开，喷油孔喷出的燃油形成细小的雾状颗粒，喷射到燃烧室中。

5.压油回油阶段：当活塞继续向前运动，柴油封闭腔的容积开始减小，油液通过压力差流回高压油管或喷油泵内。

通过以上的一系列工作步骤，喷油泵能够将柴油压缩、喷射到燃烧室中，从而实现柴油机的正常燃烧。

总结：喷油泵是柴油机燃油喷射系统中的关键部件，它通过活塞的运动和凸轮轴的控制，将柴油从高压油管中喷射到燃烧室中，满足柴油机燃油供应的需求。

喷油泵的工作原理主要包括吸油、压油、输油、喷油和回油等几个阶段。

喷油泵构造和工作原理喷油泵是内燃机燃油供给系统中的重要组成部分，它的构造和工作原理对于发动机的燃烧质量和工作稳定性有着重要影响。

下面将详细介绍喷油泵的构造和工作原理。

喷油泵的构造一般由泵体、凸轮、活塞、柱塞和配油部分等组成。

泵体是喷油泵的主体，一般由铸铁或铝合金制成。

泵体内部设置有柱塞孔和配油孔等，用于装配柱塞和配油部分。

凸轮是喷油泵的重要部件，其形状和凸轮轴上的凹口直接决定了油泵的工作规律。

凸轮一般由合金钢制成，通过凸轮轴的旋转带动柱塞运动。

柱塞是能在柱塞孔中往复运动的部件，它连接了凸轮和配油部分。

柱塞的表面光洁且精密，以减少与柱塞孔之间的摩擦。

一般都采用带油槽的柱塞，通过柱塞上的油槽和配油部分连通。

配油部分是将燃油从燃油箱引到喷油嘴的重要组成部分，一般由配油泵和配油针阀组成。

配油泵根据发动机的工况调节供油量的大小，配油针阀通过调整开启时间和开启量来控制燃油的喷量。

喷油泵的工作原理如下：1.吸油阶段：当活塞向上运动时，柱塞向下运动，配油部分的配油针阀开启，油泵的泵腔通过柱塞孔吸入燃油。

2.压油阶段：当活塞向下运动时，柱塞向上运动，配油部分的配油针阀关闭，使得配油部分与喷油嘴腔隔离。

同时，泵腔的燃油被柱塞推入高压油泵腔。

随着柱塞上升，泵腔压力逐渐升高。

3.喷油阶段：当柱塞上升到一定位置时，油泵的喷油嘴打开，高压燃油通过喷油嘴进入气缸内，与空气形成可燃混合气。

同时，油泵的喷油嘴关闭，阻止高压燃油的再次进入油泵。

4.回油阶段：当柱塞运动到最高位置时，分配部分的配油针阀再次开启，使得泵腔与配油部分连通，高压泵腔内的燃油被推回燃油箱，以准备进行下一次的喷油工作。

总结起来，喷油泵通过凸轮的驱动使柱塞运动，从而实现燃油的吸入、压油、喷油和回油等工作过程。

通过控制凸轮的形状和凸轮轴的旋转角度，可以精确控制燃油的喷量和喷射时间，以满足发动机不同工况下的要求。

这样可以保证燃油的均匀喷射，提高燃烧效率，提升发动机的性能和经济性。

p型喷油泵结构及工作原理
p型喷油泵是一种常见的柴油发动机燃油系统组件，它起着将
燃油从燃油箱输送到喷油嘴的作用。

下面我将从结构和工作原理两
个方面来全面解释。

首先，让我们来看p型喷油泵的结构。

p型喷油泵通常由柱塞、凸轮轴、配油泵、进油口、出油口、调速器等部件组成。

柱塞是p
型喷油泵的核心部件，它通过凸轮轴的转动实现往复运动，从而压
缩和释放燃油。

配油泵用于将燃油从燃油箱中吸入并输送至喷油嘴。

进油口是燃油进入p型喷油泵的通道，而出油口则是燃油从泵中输
出的通道。

调速器则用于控制柱塞的运动频率，从而调节燃油的供
给量。

其次，让我们来了解p型喷油泵的工作原理。

当发动机启动时，配油泵将燃油从燃油箱吸入，然后通过进油口输送至p型喷油泵。

柱塞在凸轮轴的作用下进行往复运动，其中一次运动压缩燃油，另
一次运动释放燃油。

释放的燃油经由出油口输送至喷油嘴，最终喷
入发动机燃烧室。

调速器可以根据发动机转速和负荷的变化来调节
柱塞的运动频率，从而实现燃油供给量的精确控制。

总的来说，p型喷油泵通过柱塞的往复运动和配油泵的输送作用，将燃油从燃油箱输送至喷油嘴，实现对发动机燃油供给的精确控制。

它的结构复杂，但工作原理简单清晰，是柴油发动机燃油系统中不可或缺的重要组成部分。

喷油泵结构与工作原理1■喷油泵功用功用：按照柴油机的运行工况和气缸工作顺序，以一定的规律适时、定量地向喷油器输送高压燃油。

2.使用要求各缸供油量相等；各缸供油提前角相同，误差小于0.5 °仁曲轴转角；各缸供油持续角一致；能迅速停止供油，以防止喷油器发生滴漏现象。

3.分类与系列(1)喷油泵的分类：喷油泵的结构型式较多，车用柴油机的喷油泵按作用原理不同，可分为三类：柱塞式喷油泵：这种喷油泵应用的历史较长，性能良好，工作可靠，为目前大多数汽车柴油机所采用。

喷油泵一喷油器：将喷油泵和喷油器合为一体，直接安装在发动机气缸盖上，可以消除高压油管带来的不利影响。

但要求在发动机上另加驱动机构。

PT燃油供给系统即属此类。

转子分配式喷油泵：这种喷油泵只有一对柱塞副，依靠转子的转动实现燃油的增压与分配。

它具有体积小、质量轻、成本低、使用方便等优点。

(2 )国产系列喷油泵喷油泵的系列化是以柱塞行程、泵缸中心距和结构型式为基础，再分别配以不同尺寸的柱塞，组成若干种在一个工作循环内供油量不等的喷油泵，形成几个系列，以满足各种柴油机的需要。

喷油泵的系列化有利于制造和维修。

国产喷油泵分为l、n、皿和A、B、P、Z等系列。

二、A型喷油泵1.喷油泵结构泵油机构：主要包括柱塞偶件、岀油阀偶件等供油量调节机构：齿条式油量调节机构或拨叉式油量调节机构驱动机构：凸轮轴和挺柱组件等喷油泵体：是泵油机构、供油量调节机构、驱动机构的安装基体，要求有足够的强度、刚度和良好的密封性；便于拆装、调整和维修。

2.A型泵工作过程吸油过程泵油过程回油过程3.泵油机构（1 ）柱塞偶件i）柱塞偶件组成：由柱塞套和柱塞组成，在使用中不可互换，柱塞偶件实现对燃油的增压2）工作原理吸油过程（左图）：柱塞由凸轮轴的凸轮驱动，当凸轮的凸起部分离开柱塞时，柱塞在柱塞弹簧的作用下下移，油腔容积增大，压力减小；当柱塞套上的径向进油孔露出时，低压油腔中的燃油便顺着进油孔流入泵腔泵油过程（中图）：当凸轮的凸起部分将柱塞顶起时，泵腔内的容积减小，压力增大，燃油顺着柱塞套上的径向油孔流回低压油腔；当柱塞上行到将柱塞套上的径向油孔完全堵上时，泵腔上的压力迅速增加；当此压力克服出油阀弹簧的预紧力时，出油阀上移；当出油阀上的减压环带离开阀座时，高压柴油便泵到高压油管中，经喷油器喷入气缸中回油过程（右图）：随着柱塞的继续上移，当柱塞上的斜槽与柱塞套上的径向油孔相通时，泵腔中的燃油便通过柱塞上的轴向油道，斜油道及柱塞套上的油孔流回到低压油腔，泵油停止（2）出油阀偶件岀油阀偶件由岀油阀和岀油阀座组成出油阀偶件位于柱塞偶件的上方，通过拧紧岀油阀紧座使两者的接触面保持密合。

汽车柴油机分配式喷油泵(二)——基本结构和工作原理 (图)汽车柴油机分配式喷油泵(二)——基本结构和工作原理4.出油阀（1）等容出油阀(如图13所示)当柱塞上升到柱塞腔内的柴油压力超过出油阀弹簧压力的时候，出油阀上升（即打开），高压柴油通过高压油管和喷油器喷入汽缸。

分配泵供油结束后，柱塞腔内的柴油压力迅速降低，出油阀在弹簧力的作用下回落。

当其减压带进入阀座，阀以上的高压容积封闭，出油阀继续下落时，高压油管内的柴油压力迅速下降，使喷油嘴针阀在其调压弹簧作用下迅速落座，喷油结束得干净利落，避免滴油或发生二次喷射。

减压行程的大小,一方面影响高压油管内的压力波动,另一方面影响实际供油量，减压行程增大，实际供油量将相应减少。

（2）具有油量校正作用的出油阀(如图14所示)如果在出油阀减压带上磨出一个或多个小平面，分配泵在低转速供油时，柴油可通过小平面与阀座之间的间隙流入高压油管，使出油阀的升程和减压行程都相对减少，卸载油量随之减少，实际供油量增加。

高转速供油时，由于节流作用增大，通过小平面处间隙流入高压油管的柴油相对减少，出油阀升程和减压行程都相对增大，卸载油量增加，实际供油量减少。

这样，当分配泵调速手柄处在全负荷位置时，供油量随转速下降略有增加的校正特性，正好满足了柴油机扭矩储备的要求。

（3）带阻尼装置的出油阀(如图15所示)在转速很高或喷油压力很高的情况下，往往会出现二次喷射现象，使柴油机的燃油耗增加，排放恶化。

因此，有的分配泵采用阻尼出油阀，借助于阻尼阀上的小孔来减缓高压油管中柴油的流动速度。

供油时阻尼阀升起，柴油的流通阻力很小，而供油结束时阻尼阀先落座，柴油只能通过阻尼阀上的小孔回流，降低了出油阀的落座速度，使减压后的高压油管中柴油压力波动减小，避免产生二次喷射和高压油管的穴蚀现象。

（4）等压出油阀(如图16所示)在这种带阻尼装置的出油阀中装有一个单向阀，当供油结束后高压油管中的残余压力超过规定值时，该阀被打开，柴油通过出油阀的中心孔回流到柱塞腔，从而实现等压出油，避免产生二次喷射等异常喷射现象。

柴油机喷油泵工作原理喷油泵的工作可以分为三个阶段：吸油阶段、配油阶段和注油阶段。

首先是吸油阶段。

当柴油泵开始工作时，柱塞在上行时会产生一定的负压，使得柴油通过进油口被吸入泵体内。

同时，油泵中的试压油泄放阀关闭，防止油液从喷油泵流回油箱。

接下来是配油阶段。

当柱塞下降到一定位置时，柱塞上的销子会与配油阀的凹槽相连，使得柴油可以从泵体中流出，然后通过配油阀进入各个喷油器，并向喷嘴供油。

同时，进油阀被关闭，防止喷油泵内的高压油倒流。

最后是注油阶段。

当柱塞上升到最高位置时，配油阀关闭，此时喷嘴内的压力增加，从而使得喷油器喷出柴油形成燃气雾化。

与此同时，喷油泵的检剂压力被释放，油液通过泄放阀回流到燃油箱中，开始新一轮的工作循环。

柴油机喷油泵的工作原理主要依赖于柱塞的上下运动。

当柱塞上升时，柴油通过进油口被吸入泵体；当柱塞下降时，柴油被注入高压油管中，供喷油器使用。

配油阀的开闭与柱塞的运动同步，使得柴油能够顺利进入喷嘴并喷出。

除此之外，柴油机喷油泵还需要通过调速器来控制喷油量和喷油时机。

调速器根据发动机负荷的变化，调整柴油泵的工作压力和射油时间，以实现精确的燃烧控制。

在柴油机喷油泵的工作过程中，需要保证一定的油压和油量，以确保柴油能够充分雾化并燃烧。

因此，喷油泵的工作性能直接影响柴油机的运行效果和经济性。

总之，柴油机喷油泵的工作原理是通过柱塞的运动将柴油加压，并将其喷入喷嘴中。

配油阀的开闭与柱塞的运动同步，确保柴油能够顺利进入喷嘴。

调速器则负责控制喷油量和喷油时机，以实现精确的燃烧控制。

喷油泵的工作性能直接影响柴油机的运行效果和经济性。
