柴油发动机结构及其工作原理..

柴油机工作原理及结构柴油机是一种利用柴油作为燃料的内燃机，具有高效、经济、耐用等特点，在工业和农业领域中广泛应用。

柴油机的工作原理及结构可以总结为以下几个方面。

1.工作原理柴油机采用压燃式燃烧，即通过在气缸内放入高压燃油、高温空气和压缩空气，使燃油在高压下燃烧形成高温高压的气体推动活塞做功。

具体过程如下：（1）进气过程：活塞在下行过程中，气缸上部的进气门打开，使活塞通过吸气工作行程吸入新鲜空气。

（2）压缩过程：活塞在上行过程中，进气门关闭，将气缸内的空气压缩，增加压力和温度。

（3）燃烧过程：活塞接近行程上限时，柴油喷油器喷射燃油进入气缸，燃油与高温高压的压缩空气混合，在压力下燃烧产生高温高压的气体。

（4）工作过程：燃烧产生的高温高压气体将活塞推向下行行程，传递动力给曲轴。

同时，曲轴带动连杆，使输出轴旋转，从而传递动力。

2.结构组成柴油机的主要结构组成包括缸体、活塞、连杆、曲轴、气门机构、喷油器等几个关键部位。

（1）缸体：柴油机的气缸由铸铁或铝合金制成，用于容纳活塞和产生燃气压力。

（2）活塞：活塞是柴油机中的可动部件，具有套筒、活塞环等组成，能够和气缸形成密封空间，使燃气能够向活塞施加压力。

（3）连杆：连杆用于连接活塞和曲轴，在活塞的上下运动中将线性运动转化为旋转运动，输出动力给曲轴。

（4）曲轴：曲轴是柴油机的主要输出部件，由多个曲柄连杆构成，能够将活塞运动的直线运动转化为可旋转的运动。

（5）气门机构：柴油机的气门机构控制气门的开闭，包括进气门和排气门，通过准确控制气门的开启和关闭时间，保证燃气进出气缸的顺序和时间，以实现正常的工作循环。

（6）喷油器：喷油器是柴油机中的一个重要部件，用于将燃油喷射到气缸中形成高压燃烧气体。

喷油器通过锥型喷嘴和喷孔等构造，以及精确控制的燃油供给系统，可实现高压细密的燃油喷射。

柴油机的工作原理和结构使其能够高效地将燃油转化为机械能，在各个应用领域中广泛使用。

随着技术的发展，柴油机的功率、效率和环保性能也不断提升，为工农业生产和交通运输提供了可靠的动力支持。

柴油机工作原理及构造柴油机概述一,定义:柴油机是用柴油作燃料的内燃机。

柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。

柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。

然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。

燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功二 :历史法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。

1)1905年制成第一台船用二冲程柴油机。

2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。

3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。

4)二十世纪50年代，柴油机进入了专业化大量生产阶段。

特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。

三,分类柴油机种类繁多。

1! 按工作循环可分为四冲程和二冲程柴油机。

②按冷却方式可分为水冷和风冷柴油机。

③按进气方式可分为增压和非增压（自然吸气）柴油机。

④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。

⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。

⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。

⑦按气缸数目可分为单缸和多缸柴油机。

⑧按用途可分为船用柴油机、机车柴油机、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。

⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。

⑩按气缸排列方式可分为直列式和V形排列,水平对置排列,W型排列,星型排列等.11 按功率大少可分为小型（200）中型（200-1000）大型（1000-3000）特大（3000以上）四 ,世界最大柴油机瓦锡兰苏尔寿 Wartsila-sulzer 14RT-flex96-C 配4台ABB TPL85增压器两冲程4涡轮增压14缸柴油共轨电喷发动机单缸排气量1820升单杠功率7780马力总功率108920 马力整机重1300吨最佳工况每小时耗油 6400升柴油机基本理论1 无论结构简单还是复杂的柴油机，主要都是由下列机构和系统组成的:1、曲柄连杆机构（包括：气缸体、曲轴、连杆、活塞、缸套、缸盖等零部件）。

柴油发动机结构原理1.进气系统：进气系统主要由进气道、空气滤清器、增压器和进气歧管等组成。

首先，空气通过进气道进入空气滤清器，滤清器的作用是去除空气中的杂质和灰尘，提供清洁的空气给发动机燃烧。

然后，空气通过增压器增压，增压器的作用是将空气压缩提高空气密度，增加发动机的进气量。

最后，增压后的空气通过进气歧管进入发动机燃烧室。

2.燃油系统：燃油系统主要由燃油箱、燃油滤清器、燃油泵、喷油器和喷油泵等组成。

首先，燃油通过燃油泵被抽入燃油管路，并经过燃油滤清器过滤，以确保燃油的纯净。

然后，燃油被燃油泵带至高压油管，并将其压力提高到满足发动机工作所需的60~180MPa的高压。

最后，在喷油器的作用下，高压燃油通过喷嘴喷入发动机燃烧室，形成可燃气雾。

3.工作机构：工作机构主要由气缸、活塞、连杆、曲轴和气门机构等组成。

首先，燃烧室内的燃油气雾被点火弯曲，产生高温高压气体，推动活塞向下行程。

然后，连杆将活塞运动转化为曲轴的旋转运动。

最后，曲轴转动带动车辆或其他装置工作。

4.冷却系统：柴油发动机的高温工作需要冷却系统来降低发动机的温度以保证正常工作。

冷却系统主要由水泵、散热器和水箱等组成。

首先，水泵通过带动水进行循环，将水泵抽入散热器。

然后，水在散热器中与外界的冷空气进行换热，使水的温度降低。

最后，降温后的水重新流回发动机，继续循环，保持发动机的正常工作温度范围。

5.润滑系统：润滑系统主要由油泵、油滤器和润滑油箱等组成。

润滑系统的主要作用是减小发动机内部零部件间的摩擦，降低磨损，提供润滑和冷却。

首先，油泵将润滑油抽出润滑油箱并经过油滤器过滤，去除杂质和污染物。

然后，清洁的润滑油通过油液的压力，被喷送到发动机的各个摩擦部位，形成一层润滑膜，减小摩擦与磨损。

综上所述，柴油发动机的结构原理主要包括进气系统、燃油系统、工作机构、冷却系统和润滑系统等，这些系统共同协作，使发动机能够顺利工作，并将燃油转化为能量，推动车辆或其他设备运动。

柴油发动机原理及结构介绍一、柴油发动机的工作原理1.进气：柴油发动机通过进气门，将空气引入气缸内。

进气门一般位于气缸盖上，通过曲轴的运动来控制开启和关闭。

2.压缩：进气行程结束后，活塞开始向上运动，将进气的空气压缩到高压状态。

柴油发动机的压缩比相较于汽油发动机更高，通常为15：1到25:1之间。

3.燃烧：当活塞接近顶点时，喷油器向气缸内喷入高压燃油雾化，并与高温高压空气混合。

燃料的自燃温度较低，所以柴油发动机不需要火花塞点火，而是依靠高温高压空气自燃。

4.排气：燃烧完成后，废气通过排气门排出。

排气门位于气缸盖上，通过曲轴的运动来控制开启和关闭。

二、柴油发动机的结构1.进气系统：进气系统由进气管、进气门、进气滤清器等组成，主要用于将空气引入发动机。

同时，进气系统还包括增压器或涡轮增压器，用于增加进气气流的压力和密度，提高发动机的效率。

2.燃油系统：燃油系统负责将柴油喷入气缸中进行燃烧。

燃油系统包括燃油泵、喷油器、燃油滤清器等。

燃油泵负责将柴油从燃油箱中抽取并压力增加，然后通过高压油管输送给喷油器。

喷油器将高压燃油喷入气缸中，形成可燃的雾化燃料。

3.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸内有一个活塞。

活塞在气缸内上下运动，通过连杆将动力传递给曲轴。

气缸内的活塞、气缸套、气门等都是由耐磨耗材料制成，以承受高压和高温的工作环境。

4.曲轴机构：柴油发动机的曲轴机构通过活塞和连杆将气缸的直线运动转化为曲轴的旋转运动。

曲轴由多个连杆与曲轴销连接而成，曲轴的旋转运动通过凸轮轴驱动气门开关等其他系统运动，实现发动机的各项功能。

总结：柴油发动机通过高压高温空气和燃料的混合燃烧，实现了能量的转化和传递。

它相较于汽油发动机，具有燃油效率高、扭矩大、持久耐用等优点，被广泛应用于各种车辆和机械设备中。

柴油发动机的结构复杂，由多个系统组成，各个部件的协调工作使其能够稳定可靠地运行。

柴油发机电工作原理柴油发机电是一种常见的发电设备，它通过将柴油燃料转化为机械能，再将机械能转化为电能来产生电力。

下面将详细介绍柴油发机电的工作原理。

一、柴油发动机工作原理柴油发机电的核心是柴油发动机，它是通过燃烧柴油燃料来产生动力的。

柴油发动机采用压燃式燃烧，即将柴油喷入高温高压的气缸内，通过压缩使柴油自燃，产生高温高压气体，驱动活塞运动，从而产生机械能。

柴油发动机主要由气缸、活塞、曲轴、连杆、燃油系统和冷却系统等组成。

当柴油发动机启动时，曲轴带动活塞往复运动，通过连杆将活塞的线性运动转化为曲轴的旋转运动。

同时，燃油系统将柴油喷入气缸内，与压缩空气混合并燃烧，产生高温高压气体，推动活塞运动，驱动曲轴旋转。

二、发机电工作原理柴油发机电的发电部份是由发机电组成的。

发机电是将机械能转化为电能的装置。

它通过磁场和导体之间的相互作用来产生电流。

发机电由转子和定子两部份组成。

转子是由励磁绕组和磁极组成的，它通过外部电源供电，产生磁场。

定子则是由导线绕组和铁芯组成的，当转子旋转时，磁场与定子的导线相互作用，导致导线中产生感应电动势，从而产生电流。

在柴油发机电中，转子通常是通过曲轴带动的。

当柴油发动机启动时，曲轴带动转子旋转，产生磁场。

同时，定子中的导线绕组与转子的磁场相互作用，产生感应电动势，从而产生电流。

这些电流通过导线输出，供应给外部负载使用。

三、柴油发机电的工作过程柴油发机电的工作过程可以分为四个阶段：进气、压缩、燃烧和排气。

1. 进气：柴油发动机的进气过程是指活塞下行，气缸内充满新鲜空气的过程。

在这个阶段，气门打开，活塞下行，气缸内充满新鲜空气。

同时，燃油系统将柴油喷入气缸内。

2. 压缩：柴油发动机的压缩过程是指活塞上行，将空气和柴油压缩的过程。

在这个阶段，气门关闭，活塞上行，将气缸内的空气和柴油压缩。

由于柴油的压燃性质，当压缩达到一定程度时，柴油会自燃，产生高温高压气体。

3. 燃烧：柴油发动机的燃烧过程是指柴油自燃，产生高温高压气体的过程。

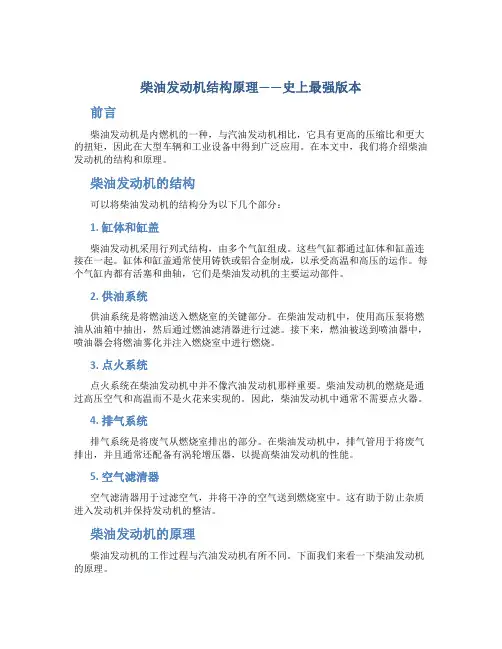

柴油发动机结构原理——史上最强版本前言柴油发动机是内燃机的一种，与汽油发动机相比，它具有更高的压缩比和更大的扭矩，因此在大型车辆和工业设备中得到广泛应用。

在本文中，我们将介绍柴油发动机的结构和原理。

柴油发动机的结构可以将柴油发动机的结构分为以下几个部分：1. 缸体和缸盖柴油发动机采用行列式结构，由多个气缸组成。

这些气缸都通过缸体和缸盖连接在一起。

缸体和缸盖通常使用铸铁或铝合金制成，以承受高温和高压的运作。

每个气缸内都有活塞和曲轴，它们是柴油发动机的主要运动部件。

2. 供油系统供油系统是将燃油送入燃烧室的关键部分。

在柴油发动机中，使用高压泵将燃油从油箱中抽出，然后通过燃油滤清器进行过滤。

接下来，燃油被送到喷油器中，喷油器会将燃油雾化并注入燃烧室中进行燃烧。

3. 点火系统点火系统在柴油发动机中并不像汽油发动机那样重要。

柴油发动机的燃烧是通过高压空气和高温而不是火花来实现的。

因此，柴油发动机中通常不需要点火器。

4. 排气系统排气系统是将废气从燃烧室排出的部分。

在柴油发动机中，排气管用于将废气排出，并且通常还配备有涡轮增压器，以提高柴油发动机的性能。

5. 空气滤清器空气滤清器用于过滤空气，并将干净的空气送到燃烧室中。

这有助于防止杂质进入发动机并保持发动机的整洁。

柴油发动机的原理柴油发动机的工作过程与汽油发动机有所不同。

下面我们来看一下柴油发动机的原理。

我们先来了解一下柴油发动机的工作循环。

柴油发动机采用的是四冲程循环。

这意味着在每个气缸内，活塞会向下运动(吸气)、向上运动(压缩)、再次向下运动(燃烧)、最后向上运动(排气)，从而完成一个工作循环。

下面我们逐个介绍其原理：1. 活塞向下运动当活塞向下运动时，曲轴会转动，从而带动传动轴和其他连接件(比如齿轮和皮带)。

此时，活塞下部的气门和进气道打开，使空气进入气缸中。

2. 活塞向上运动当活塞向上运动时，缸内的空气被压缩。

在柴油发动机中，压缩比通常高达15:1或更高。

柴油发动机构造原理1.活塞运动机构：柴油发动机采用活塞运动机构来将化学能转化为机械能。

在活塞与气缸之间的密封空间中，柴油与空气混合，在活塞上升时被压缩，然后在燃油喷射的作用下点火燃烧，推动活塞向下运动。

2.燃油供给系统：柴油发动机的燃油供给系统包括燃油箱、燃油泵、燃油滤清器、喷油器等。

燃油从燃油箱进入燃油滤清器，通过滤清器去除杂质后，进入高压燃油泵。

高压燃油泵将燃油加压后，通过喷油器喷射到每个活塞顶部的喷嘴中。

3.空气进气系统：柴油发动机的空气进气系统包括进气管、增压器和空气滤清器。

空气通过空气滤清器进入进气管后，经过增压器的增压作用，增加了气缸内的进气密度，提高了燃烧效率。

4.冷却系统：柴油发动机的冷却系统通过循环冷却剂来降低发动机的温度，以保持发动机在正常工作温度范围内。

冷却系统包括水泵、散热器、恒温器和水箱等。

水泵将冷却剂从水箱抽取到发动机，然后通过水道循环流动，冷却发动机后排放到散热器中散热，最后再循环回水箱。

5.排气系统：柴油发动机的排气系统包括排气管、涡轮增压器和排气喇叭。

在活塞下行过程中，排气门打开，将燃烧产生的废气排出，并通过排气管排出汽车外部。

排气气流还可以经过涡轮增压器，通过回收废气能量来提高功率输出。

6.点火系统：柴油发动机采用压力点火方式，即将燃油注射到燃烧室中，在高压下引燃。

点火系统包括燃油喷射泵、高压共轨、喷嘴和喷油控制单元。

喷油泵将燃油从油箱打压到喷油嘴，而喷油嘴会按照设定的时间参数来进行点火喷射。

总之，柴油发动机的构造原理是通过活塞运动、燃油供给、空气进气、冷却、排气和点火等系统的协调工作，将化学能转化为机械能，实现发动机的运转。

柴油发动机具有高效、耐用、可靠性好等特点，因此被广泛应用于各种汽车、船舶和工业机械领域。

单缸柴油机工作原理单缸柴油机是一种常见的内燃机，它的工作原理和汽油发动机有所不同。

本文将会介绍单缸柴油机的工作原理，从发动机的组成结构、点火系统、供油系统、进气系统等方面进行详细解释。

一、单缸柴油机的组成结构单缸柴油机由缸体、气缸盖、曲轴、连杆、活塞、进气系统、排气系统、供油系统、点火系统组成。

缸体是发动机主体，决定其功率大小；气缸盖覆盖缸体上方，形成一个燃烧室。

曲轴是由连杆“弯折”所接成的部件，通过曲轴传递动力，将简单的上下往复运动转变为连续不断的旋转运动。

连杆是将活塞和曲轴连接的部件，是发动机的重要部件，决定了发动机的运动质量。

活塞在气缸内上下往复运动，用于产生燃烧力和驱动曲轴旋转的动力。

进气系统将新鲜的空气引入到发动机燃烧室中。

排气系统将燃料燃烧后产生的废气排出发动机。

供油系统提供油气混合物给发动机燃烧室中。

点火系统用电火花点燃混合燃料，使其燃烧，产生动力。

二、单缸柴油机的工作原理单缸柴油机的工作原理基本上可以分为四个步骤：进气、压缩、工作、排气。

第一步：进气在缸体内部有一个活塞，当活塞从上往下移动时，会造成缸腔内的气压下降，这时进气门会自动打开，将进气门口的新鲜空气通过气道，吸入缸内。

这个时候汽油仍然没有被加入缸内。

第二步：压缩在第一步完成以后，活塞就会从下面向上移动，将进入缸内的空气压缩。

这会使得缸内的气温急剧上升，在这个过程中，缸体内的空气被压缩到高温和高压状态。

第三步：工作在第一、二步的过程中，缸体内的温度和压力都逐渐升高，现在需要加入燃料发生燃烧。

在单缸柴油机的发动机燃烧室中，气缸盖上有一个小凸起，称作“喷油器孔”，这个孔是用来喷入燃料的。

当活塞上升到一定高度时，喷油器孔会向燃烧室喷入高压喷嘴中压缩后的燃料，同时喷嘴中的喷嘴座会发出高压火花，使燃料点燃。

第四步：排气工作完成后，喷嘴会关闭，燃料燃烧产生的高温气体会向下沿着排气通道流出，顺着排气管排出整个柴油机。

同时，活塞向下移动，将剩余的废气排出缸体。

柴油发电机组的工作原理及结构发电机通常由定子、转子、端盖及轴承等部件构成。

定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。

转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

汽轮发电机与汽轮机配套的发电机。

为了得到较高的效率，汽轮机一般做成高速的，通常为1500转/分（频率为50赫）或1800转/分（频率为60赫）。

核电站中汽轮机转速较低，但也在1500转/分以上。

高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗，转子直径一般做得比较小，长度比较大，即采用细长的转子。

特别是在3000转/分以上的大容量高速机组，由于材料强度的关系，转子直径受到严格的限制，一般不能超过 1.2米。

而转子本体的长度又受到临界速度的限制。

当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度，运行中可能发生较大的振动。

所以大型高速汽轮发电机转子的尺寸受到严格的限制。

10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。

为此必须加强电机的冷却。

所以5～10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。

70年代以来，汽轮发电机的最大容量已达到130～150万千瓦。

从1986年以来，在高临界温度超导电材料研究方面取得了重大突破。

超导技术可望在汽轮发电机中得到应用，这将在汽轮发电机发展史上产生一个新的飞跃。

将机械能转变成电能的电机。

通常由汽轮机、水轮机或内燃机驱动。

小型发电机也有用风车或其他机械经齿轮或皮带驱动的。

发电机分为直流发电机和交流发电机两大类。

后者又可分为同步发电机和异步发电机两种。

现代发电站中最常用的是同步发电机。

这种发电机的特点是由直流电流励磁,既能提供有功功率，也能提供无功功率，可满足各种负载的需要。

柴油发动机结构及其原理介绍首先是气缸，柴油发动机一般由多个气缸组成。

气缸的内部是一个圆筒形空腔，活塞在其中来回运动。

气缸的上方有进气阀和排气阀，通过它们与其他系统进行连接。

活塞是柴油发动机的核心部件，它可以在气缸内上下运动。

活塞通常由高强度的铝合金制成，内部有几个环形活塞环密封。

它与柴油发动机的曲轴相连，转换活塞运动为机械能。

连杆将活塞与曲轴连接起来，它是一个由金属组成的杆状零件。

连杆的一个端部与活塞连接，另一个端部与曲轴相连。

当活塞在气缸内进行运动时，连杆会带动曲轴旋转。

曲轴箱是柴油发动机的核心部件之一，它是一个由金属制成的箱体，内部放置着曲轴。

曲轴由多个凸轮组成，可以将连杆的上下运动转换为曲轴的旋转运动。

曲轴箱还起到支撑曲轴和润滑曲轴的作用。

燃油系统是柴油发动机的另一个关键部件，它主要负责燃油的供给和喷射工作。

燃油系统由燃油箱、燃油泵、喷油器等组成。

燃油首先从燃油箱中抽取，然后通过燃油泵压力加大，最后由喷油器喷射到气缸中进行燃烧。

冷却系统在柴油发动机中起到降低发动机温度的作用。

冷却系统包括水泵、散热器和冷却液等。

水泵通过循环将冷却液带到散热器中，冷却液与大气进行换热，降低发动机的温度。

柴油发动机的工作原理是：当活塞下行时，气缸的空腔体积增大，产生负压，使得进气阀打开，进入外界空气。

当活塞上行时，气缸的空腔体积减小，压缩外界空气，使其温度升高。

然后，燃油喷射器将燃油喷入气缸内，由于高温高压的气体，燃油在气缸内瞬间点火燃烧，释放出巨大的热能。

活塞的下行运动将废气排出气缸外，完成一个工作循环。

总的来说，柴油发动机通过气缸、活塞、连杆、曲轴箱、燃油系统和冷却系统等多个部件合作，将燃油燃烧的能量转换为机械能，推动车辆的运动。

这种发动机具有高效率、高功率、适应性强等特点，被广泛应用于汽车、船舶、工程机械等领域。

柴油机的工作原理和组成柴油机是一种内燃机，它以柴油作为燃料进行燃烧，通过将燃料喷射到高温高压环境中使其自燃，从而释放能量并驱动发动机运转。

下面将介绍柴油机的工作原理和组成。

一、工作原理：1. 进气：柴油机的进气系统主要由进气口、滤清器、增压器、中冷器等部件组成。

在工作过程中，活塞向下运动、气缸放大、减小气压使空气进入进气道，并经过滤清器进行过滤，然后通过增压器和中冷器增压并冷却，最终进入气缸。

2. 压缩：活塞向上运动时，气缸缩小，气体被压缩。

柴油机的压缩比较高，通常在16:1到22:1之间，使燃料充分混合，并提高燃烧温度和压力。

3. 燃烧：燃料喷射系统通过喷油器将柴油喷入预燃室或气缸内，高温高压使燃油雾化，并与空气充分混合。

然后，在活塞达到顶点时，喷油器将柴油高压喷射进入压缩气体中，在这个高温高压环境中，柴油受热自燃，形成高温高压的气体。

4. 排气：随着活塞向下运动，排气门打开，废气在气缸内排出，然后通过排气管排出柴油机。

二、组成部分：1. 气缸：柴油机通常有多个气缸，每个气缸内都有活塞运动。

气缸通常由铸铁或铝合金制成，具有耐高温、耐高压的特点。

2. 曲轴连杆机构：曲轴与连杆机构是柴油机的动力传递装置，将活塞的上下运动转化为转动运动。

曲轴由整体钢锻件制成，具有良好的强度和刚性。

连杆由曲轴与活塞之间的连接杆组成，起到传递力和转动的作用。

3. 润滑系统：柴油机的润滑系统主要包括油底壳、曲轴箱、曲轴、连杆、活塞、气缸等部分。

润滑系统通过提供润滑油，减少零部件之间的摩擦，降低磨损。

同时，还能冷却发动机，清除异物和有害残留物。

4. 燃油系统：柴油机的燃油系统主要由燃油箱、滤清器、燃油泵、喷油器等组成。

燃油泵将柴油从燃油箱中抽取，通过滤清器进行过滤，然后将燃油喷射到气缸中。

喷油器将燃油雾化和喷射时间控制在适当范围内，以实现高效燃烧。

5. 冷却系统：柴油机的冷却系统主要由水泵、水箱、散热器等组成。

冷却系统通过将冷却液循环引流，吸热并冷却发动机。

柴油发动机结构原理完全版1.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸包含一个活塞。

活塞通过连杆与曲轴相连。

活塞在上下往复运动时会改变气缸的容积。

2.曲柄机构：曲柄机构由曲轴和连杆组成。

当活塞运动时，活塞通过连杆使曲轴旋转，从而将活塞的线性运动转换为旋转运动。

3.进气系统：柴油发动机的进气系统包含进气道、进气门、进气歧管和增压器（如果有）。

进气门通过开关控制进入每个气缸的空气流量，而增压器可以增加气缸进气压力，提高发动机的效率。

4.燃油系统：柴油发动机的燃油系统包括燃油箱、燃油泵、喷油器和燃油滤清器。

燃油从燃油箱中被抽送到高压燃油泵，然后进入喷油器。

喷油器将燃油以高压喷射到气缸内，形成细小的燃油雾化。

5.压缩系统：柴油发动机的压缩系统包括活塞、气缸头和气缸壁。

当活塞向上运动时，气缸内的空气被压缩，空气温度升高。

这将导致高压、高温的环境，为燃油的燃烧提供条件。

6.点火系统：柴油发动机的点火系统不同于汽油发动机，它没有点火塞。

柴油发动机通过压缩空气使燃油着火，而不是通过火花点燃混合物。

因此，柴油发动机没有点火系统。

7.冷却系统：柴油发动机的冷却系统用于控制发动机温度。

冷却系统由水泵、散热器和水套组成。

水泵将冷却液循环流经发动机，冷却发动机的热量，然后通过散热器散发到周围环境中。

8.排气系统：柴油发动机的排气系统用于排出燃烧产生的废气。

排气系统包括排气歧管、排气管和消声器。

废气由排气歧管收集，然后通过排气管排出，最后由消声器消除噪音。

9.润滑系统：柴油发动机的润滑系统用于减少活塞与气缸壁之间的摩擦，以及其他旋转部件之间的摩擦。

润滑系统包括油泵、滤清器和油底壳。

油泵将润滑油送至发动机各部位，油过滤器用于过滤杂质，而油底壳用于储存和分配润滑油。

以上就是柴油发动机的结构原理，它通过压缩空气使柴油燃油着火，产生热能驱动发动机工作。

柴油发动机具有高效、经济、可靠性强等特点，在农业、运输、工程机械等领域得到广泛应用。
