柴油机结构与工作原理

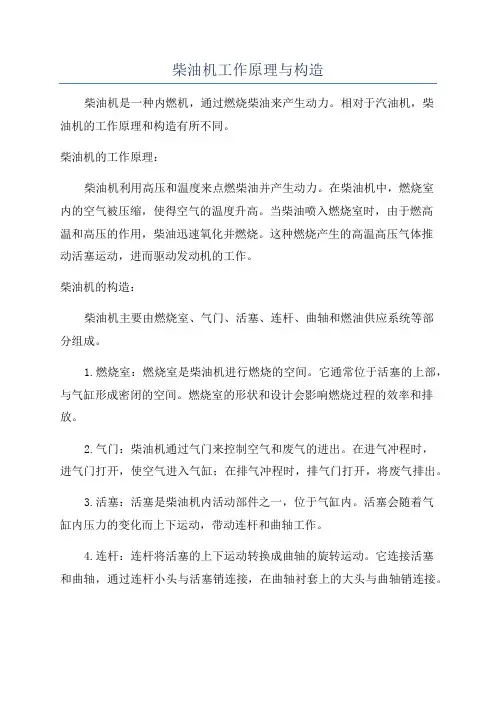

柴油机工作原理与构造柴油机是一种内燃机，通过燃烧柴油来产生动力。

相对于汽油机，柴油机的工作原理和构造有所不同。

柴油机的工作原理：柴油机利用高压和温度来点燃柴油并产生动力。

在柴油机中，燃烧室内的空气被压缩，使得空气的温度升高。

当柴油喷入燃烧室时，由于燃高温和高压的作用，柴油迅速氧化并燃烧。

这种燃烧产生的高温高压气体推动活塞运动，进而驱动发动机的工作。

柴油机的构造：柴油机主要由燃烧室、气门、活塞、连杆、曲轴和燃油供应系统等部分组成。

1.燃烧室：燃烧室是柴油机进行燃烧的空间。

它通常位于活塞的上部，与气缸形成密闭的空间。

燃烧室的形状和设计会影响燃烧过程的效率和排放。

2.气门：柴油机通过气门来控制空气和废气的进出。

在进气冲程时，进气门打开，使空气进入气缸；在排气冲程时，排气门打开，将废气排出。

3.活塞：活塞是柴油机内活动部件之一，位于气缸内。

活塞会随着气缸内压力的变化而上下运动，带动连杆和曲轴工作。

4.连杆：连杆将活塞的上下运动转换成曲轴的旋转运动。

它连接活塞和曲轴，通过连杆小头与活塞销连接，在曲轴衬套上的大头与曲轴销连接。

5.曲轴：曲轴是柴油机的主要动力输出部分。

它通过连杆的连接，将活塞产生的线性运动转换成旋转运动。

曲轴上的曲轴箱通过凸轮和连杆分别驱动活塞运动和气门开闭。

6.燃油供应系统：燃油供应系统的主要功能是将柴油喷入燃烧室。

它包括燃油箱、燃油过滤器、燃油泵、喷油嘴等部分。

燃油泵将柴油加压后喷入喷油嘴，喷油嘴将高压柴油雾化成微小颗粒并喷入燃烧室。

柴油机的工作原理和构造相对较复杂，但其燃油效率和扭矩输出较高，适合用于大型车辆和工业机械。

通过不断的技术改进和优化设计，柴油机在环境污染和燃油消耗方面也在不断改善。

柴油机的物理知识点总结一、柴油机的工作原理柴油机的工作原理主要包括四个基本过程：进气、压缩、燃烧和排气。

这些过程也称为柴油机的四冲程，分别对应柴油机的一次循环。

下面我们来逐一介绍这四个过程。

1. 进气：首先是进气过程。

柴油机进气门打开，活塞向下运动，气缸内的压力降低，空气被吸入气缸内。

这时燃油喷射器喷射一定量的柴油，与进入气缸内的空气混合。

2. 压缩：接着是压缩过程。

活塞向上运动，将混合气体压缩至高压。

在高压下，混合气体的温度也会升高，使混合气体更容易燃烧。

3. 燃烧：压缩结束后，喷油嘴向气缸内喷射高压柴油，柴油遇到高温高压气体瞬间着火，产生爆炸。

爆炸产生的高压气体推动活塞向下运动，驱动曲轴旋转，从而传递动力。

4. 排气：最后是排气过程。

气缸内的废气通过排气门排出，为下一个循环的进气过程做准备。

以上四个过程构成了柴油机的一个完整工作循环，也称为柴油机的四冲程。

二、柴油机的原理结构柴油机包括外部部分和内部部分。

外部部分包括机壳、缸盖、气门、进气管、排气管等，主要起到保护和连接的作用。

内部部分主要包括曲轴、连杆、活塞、气缸、燃油喷射器等。

以下我们逐一介绍柴油机的主要部件。

1. 气缸：气缸是柴油机中存放燃气的空间，根据气缸数量不同，柴油机可以分为单缸、多缸等类型。

气缸通常由高强度金属材料制成，具有耐高温、耐磨损的特点。

2. 活塞：活塞是气缸内的活动部件，负责压缩混合气体和转换爆炸能量。

活塞通常由铝合金或铸铁制成，具有良好的导热性能和耐磨损性能。

3. 曲轴：曲轴是柴油机的主要旋转部件，是由几节连杆构成的转轴。

曲轴可将活塞的上下往复运动转换为旋转运动，驱动柴油机的输出轴。

4. 连杆：连杆连接活塞和曲轴，起到传递动力的作用。

连杆承受着来自活塞的冲击力和扭矩，需要具有足够的强度和刚度。

5. 燃油喷射器：燃油喷射器是柴油机的关键部件，负责在适当的时机将高压柴油喷射到气缸内与空气混合。

燃油喷射器的喷油量和喷油时间由电控系统控制，从而控制燃烧的时机和效果。

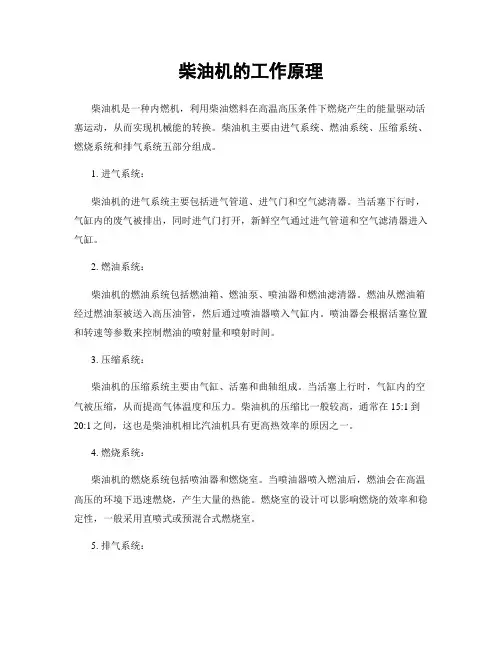

柴油机的工作原理柴油机是一种内燃机，利用柴油燃料在高温高压条件下燃烧产生的能量驱动活塞运动，从而实现机械能的转换。

柴油机主要由进气系统、燃油系统、压缩系统、燃烧系统和排气系统五部分组成。

1. 进气系统：柴油机的进气系统主要包括进气管道、进气门和空气滤清器。

当活塞下行时，气缸内的废气被排出，同时进气门打开，新鲜空气通过进气管道和空气滤清器进入气缸。

2. 燃油系统：柴油机的燃油系统包括燃油箱、燃油泵、喷油器和燃油滤清器。

燃油从燃油箱经过燃油泵被送入高压油管，然后通过喷油器喷入气缸内。

喷油器会根据活塞位置和转速等参数来控制燃油的喷射量和喷射时间。

3. 压缩系统：柴油机的压缩系统主要由气缸、活塞和曲轴组成。

当活塞上行时，气缸内的空气被压缩，从而提高气体温度和压力。

柴油机的压缩比一般较高，通常在15:1到20:1之间，这也是柴油机相比汽油机具有更高热效率的原因之一。

4. 燃烧系统：柴油机的燃烧系统包括喷油器和燃烧室。

当喷油器喷入燃油后，燃油会在高温高压的环境下迅速燃烧，产生大量的热能。

燃烧室的设计可以影响燃烧的效率和稳定性，一般采用直喷式或预混合式燃烧室。

5. 排气系统：柴油机的排气系统主要由排气管道和排气阀组成。

燃烧后产生的废气会通过排气阀排出气缸，然后通过排气管道排入大气中。

排气系统的设计可以影响柴油机的排放性能和噪音水平。

总结：柴油机的工作原理可以简单概括为进气、压缩、燃烧和排气四个过程。

通过合理的设计和控制，柴油机可以高效地将燃料的化学能转化为机械能，广泛应用于汽车、船舶、发电机等领域。

不同类型的柴油机在具体的工作原理上可能会有一些差异，但基本原理是相似的。

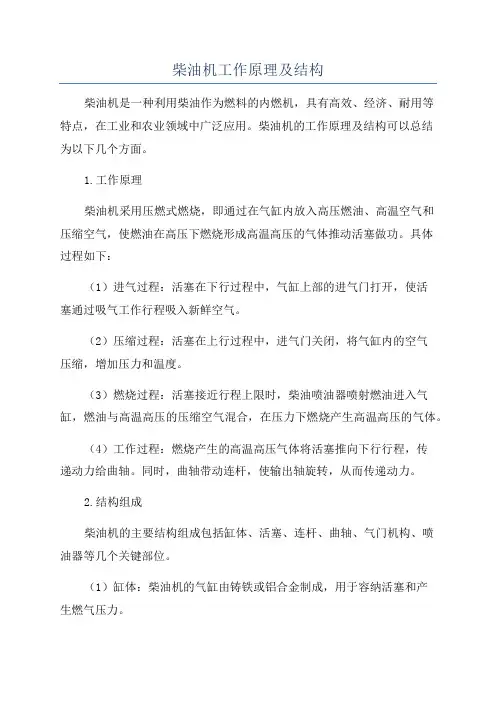

柴油机工作原理及结构柴油机是一种利用柴油作为燃料的内燃机，具有高效、经济、耐用等特点，在工业和农业领域中广泛应用。

柴油机的工作原理及结构可以总结为以下几个方面。

1.工作原理柴油机采用压燃式燃烧，即通过在气缸内放入高压燃油、高温空气和压缩空气，使燃油在高压下燃烧形成高温高压的气体推动活塞做功。

具体过程如下：（1）进气过程：活塞在下行过程中，气缸上部的进气门打开，使活塞通过吸气工作行程吸入新鲜空气。

（2）压缩过程：活塞在上行过程中，进气门关闭，将气缸内的空气压缩，增加压力和温度。

（3）燃烧过程：活塞接近行程上限时，柴油喷油器喷射燃油进入气缸，燃油与高温高压的压缩空气混合，在压力下燃烧产生高温高压的气体。

（4）工作过程：燃烧产生的高温高压气体将活塞推向下行行程，传递动力给曲轴。

同时，曲轴带动连杆，使输出轴旋转，从而传递动力。

2.结构组成柴油机的主要结构组成包括缸体、活塞、连杆、曲轴、气门机构、喷油器等几个关键部位。

（1）缸体：柴油机的气缸由铸铁或铝合金制成，用于容纳活塞和产生燃气压力。

（2）活塞：活塞是柴油机中的可动部件，具有套筒、活塞环等组成，能够和气缸形成密封空间，使燃气能够向活塞施加压力。

（3）连杆：连杆用于连接活塞和曲轴，在活塞的上下运动中将线性运动转化为旋转运动，输出动力给曲轴。

（4）曲轴：曲轴是柴油机的主要输出部件，由多个曲柄连杆构成，能够将活塞运动的直线运动转化为可旋转的运动。

（5）气门机构：柴油机的气门机构控制气门的开闭，包括进气门和排气门，通过准确控制气门的开启和关闭时间，保证燃气进出气缸的顺序和时间，以实现正常的工作循环。

（6）喷油器：喷油器是柴油机中的一个重要部件，用于将燃油喷射到气缸中形成高压燃烧气体。

喷油器通过锥型喷嘴和喷孔等构造，以及精确控制的燃油供给系统，可实现高压细密的燃油喷射。

柴油机的工作原理和结构使其能够高效地将燃油转化为机械能，在各个应用领域中广泛使用。

随着技术的发展，柴油机的功率、效率和环保性能也不断提升，为工农业生产和交通运输提供了可靠的动力支持。

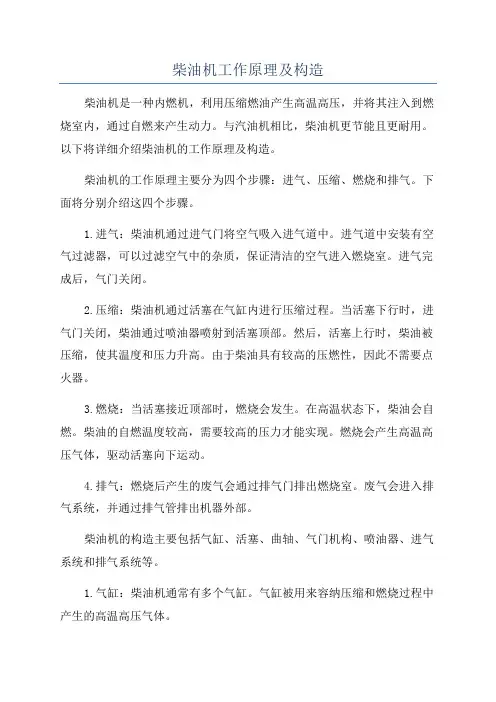

柴油机工作原理及构造柴油机是一种内燃机，利用压缩燃油产生高温高压，并将其注入到燃烧室内，通过自燃来产生动力。

与汽油机相比，柴油机更节能且更耐用。

以下将详细介绍柴油机的工作原理及构造。

柴油机的工作原理主要分为四个步骤：进气、压缩、燃烧和排气。

下面将分别介绍这四个步骤。

1.进气：柴油机通过进气门将空气吸入进气道中。

进气道中安装有空气过滤器，可以过滤空气中的杂质，保证清洁的空气进入燃烧室。

进气完成后，气门关闭。

2.压缩：柴油机通过活塞在气缸内进行压缩过程。

当活塞下行时，进气门关闭，柴油通过喷油器喷射到活塞顶部。

然后，活塞上行时，柴油被压缩，使其温度和压力升高。

由于柴油具有较高的压燃性，因此不需要点火器。

3.燃烧：当活塞接近顶部时，燃烧会发生。

在高温状态下，柴油会自燃。

柴油的自燃温度较高，需要较高的压力才能实现。

燃烧会产生高温高压气体，驱动活塞向下运动。

4.排气：燃烧后产生的废气会通过排气门排出燃烧室。

废气会进入排气系统，并通过排气管排出机器外部。

柴油机的构造主要包括气缸、活塞、曲轴、气门机构、喷油器、进气系统和排气系统等。

1.气缸：柴油机通常有多个气缸。

气缸被用来容纳压缩和燃烧过程中产生的高温高压气体。

2.活塞：活塞是气缸内上下移动的部件。

它负责压缩和驱动气体，从而产生动力。

3.曲轴：曲轴是柴油机输出动力的主要部件。

它通过连杆将活塞的上下运动转化为旋转运动。

4.气门机构：气门机构控制柴油机的进气和排气过程。

气门的开合由凸轮轴控制。

5.喷油器：喷油器负责将燃油喷射到活塞顶部，以便在压缩过程中进行燃烧。

6.进气系统：进气系统包括进气门、进气道和空气过滤器等。

进气系统的作用是将清洁的空气引入燃烧室。

7.排气系统：排气系统包括排气门、排气管和消声器等。

排气系统的作用是将燃烧后产生的废气排出机器外部。

柴油机利用压缩燃油产生的高温高压气体来产生动力，具有高效节能和耐用的特点。

通过控制气门的开闭、喷油器的喷油时间和喷油量，可以实现柴油机的调速和功率输出的控制。

第一章柴油机的基本知识第一节柴油机的基本结构一、柴油机的基本工作原理柴油机是一种压缩发火的往复式内燃机。

它的基本工作原理是使燃油直接在发动机的气缸中燃烧，将燃油的化学能转变成热能，从而生成高温高压的燃气，因燃气膨胀，推动活塞运动，通过曲柄连杆对外做功，将热能转变为机械能。

柴油机中燃油的化学能要经过燃烧才能转变成热能。

要燃烧就必须有空气。

为此，在喷入燃油之前必须先使空气进入气缸。

但光有空气和燃油若无点火源（热源）还是不能燃烧。

柴油机是压缩发火的，为此，要将从大气中吸入柴油机气缸内的室温空气，先依靠活塞上行压缩，使之达到足够高的温度和压力。

此时再将燃油以雾化状态喷入，即可在高温高压的空气中自然。

燃油燃烧后放出大量的热能，使燃气的压力、温度急剧增高，在气缸内膨胀，推动活塞作功。

膨胀终了时，气体失去了作功能力，变成废气，排出气缸，以便新气再次进入。

综上所述，柴油机每作一次功，必须经过进气、压缩、燃烧、膨胀和排气五个过程才能实行，进行了这五个过程就完成了一个工作循环。

然后不断重复进行这些过程，使柴油机持续工作。

二、柴油机的基本结构柴油机的基本结构如图l-1所示，柴油机要按前述工作原理工作，必须包括以下部件、系统和装置。

（一）固定部件主要由气缸盖1、气缸套3、机体10、机座8、主轴承9等构成柴油机本体和运动件的支承，并和有关运动部件配合构成柴油机的工作空间。

（二）运动部件主要由活塞2、活塞销4、连杆5、连杆螺栓6、曲轴7等组成。

它们与固定部件配合完成空气压缩及热能到机械能的转换。

（三）配气系统它包括进气系统和排气系统。

进气系统主要由空气滤清器、进气管件、气缸盖内的进气道、进气阀16、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和凸轮轴传动机构等所组成，用来在规定的时间内向气缸内充入足够的新鲜空气。

排气系统主要由排气阀19、气阀弹簧20、摇臂15、顶杆13、凸轮轴11和传动机构以及排气管、排气消音器等组成。

用来在规定时间内将气缸内作功后的废气排入大气。

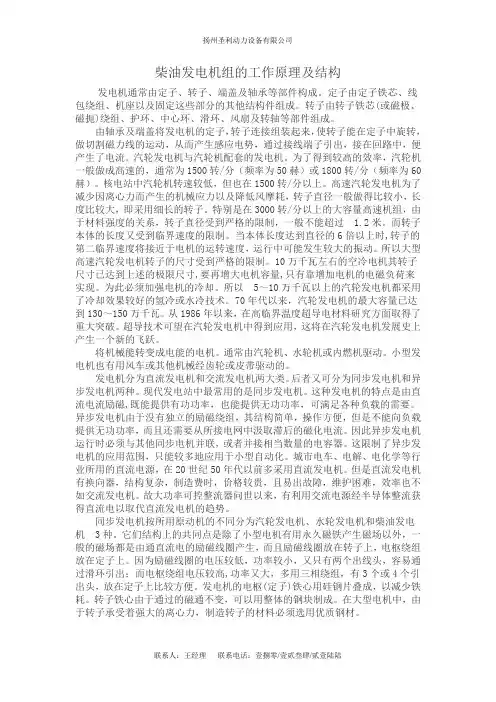

柴油发电机组的工作原理及结构发电机通常由定子、转子、端盖及轴承等部件构成。

定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。

转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

汽轮发电机与汽轮机配套的发电机。

为了得到较高的效率，汽轮机一般做成高速的，通常为1500转/分（频率为50赫）或1800转/分（频率为60赫）。

核电站中汽轮机转速较低，但也在1500转/分以上。

高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风摩耗，转子直径一般做得比较小，长度比较大，即采用细长的转子。

特别是在3000转/分以上的大容量高速机组，由于材料强度的关系，转子直径受到严格的限制，一般不能超过 1.2米。

而转子本体的长度又受到临界速度的限制。

当本体长度达到直径的6倍以上时,转子的第二临界速度将接近于电机的运转速度，运行中可能发生较大的振动。

所以大型高速汽轮发电机转子的尺寸受到严格的限制。

10万千瓦左右的空冷电机其转子尺寸已达到上述的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现。

为此必须加强电机的冷却。

所以5～10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。

70年代以来，汽轮发电机的最大容量已达到130～150万千瓦。

从1986年以来，在高临界温度超导电材料研究方面取得了重大突破。

超导技术可望在汽轮发电机中得到应用，这将在汽轮发电机发展史上产生一个新的飞跃。

将机械能转变成电能的电机。

通常由汽轮机、水轮机或内燃机驱动。

小型发电机也有用风车或其他机械经齿轮或皮带驱动的。

发电机分为直流发电机和交流发电机两大类。

后者又可分为同步发电机和异步发电机两种。

现代发电站中最常用的是同步发电机。

这种发电机的特点是由直流电流励磁,既能提供有功功率，也能提供无功功率，可满足各种负载的需要。

柴油机的工作原理和组成柴油机是一种内燃机，它以柴油作为燃料进行燃烧，通过将燃料喷射到高温高压环境中使其自燃，从而释放能量并驱动发动机运转。

下面将介绍柴油机的工作原理和组成。

一、工作原理：1. 进气：柴油机的进气系统主要由进气口、滤清器、增压器、中冷器等部件组成。

在工作过程中，活塞向下运动、气缸放大、减小气压使空气进入进气道，并经过滤清器进行过滤，然后通过增压器和中冷器增压并冷却，最终进入气缸。

2. 压缩：活塞向上运动时，气缸缩小，气体被压缩。

柴油机的压缩比较高，通常在16:1到22:1之间，使燃料充分混合，并提高燃烧温度和压力。

3. 燃烧：燃料喷射系统通过喷油器将柴油喷入预燃室或气缸内，高温高压使燃油雾化，并与空气充分混合。

然后，在活塞达到顶点时，喷油器将柴油高压喷射进入压缩气体中，在这个高温高压环境中，柴油受热自燃，形成高温高压的气体。

4. 排气：随着活塞向下运动，排气门打开，废气在气缸内排出，然后通过排气管排出柴油机。

二、组成部分：1. 气缸：柴油机通常有多个气缸，每个气缸内都有活塞运动。

气缸通常由铸铁或铝合金制成，具有耐高温、耐高压的特点。

2. 曲轴连杆机构：曲轴与连杆机构是柴油机的动力传递装置，将活塞的上下运动转化为转动运动。

曲轴由整体钢锻件制成，具有良好的强度和刚性。

连杆由曲轴与活塞之间的连接杆组成，起到传递力和转动的作用。

3. 润滑系统：柴油机的润滑系统主要包括油底壳、曲轴箱、曲轴、连杆、活塞、气缸等部分。

润滑系统通过提供润滑油，减少零部件之间的摩擦，降低磨损。

同时，还能冷却发动机，清除异物和有害残留物。

4. 燃油系统：柴油机的燃油系统主要由燃油箱、滤清器、燃油泵、喷油器等组成。

燃油泵将柴油从燃油箱中抽取，通过滤清器进行过滤，然后将燃油喷射到气缸中。

喷油器将燃油雾化和喷射时间控制在适当范围内，以实现高效燃烧。

5. 冷却系统：柴油机的冷却系统主要由水泵、水箱、散热器等组成。

冷却系统通过将冷却液循环引流，吸热并冷却发动机。
