带电粒子在交变电场中的运动轨迹专题
一、交变电场的基本概念
交变电场是指在时域上呈周期性变化的电场。
在交变电场中，
带电粒子的运动方程比直流电场中复杂得多。
二、带电粒子在交变电场中的运动情况
带电粒子在交变电场中会发生两种运动：漂移运动和回旋运动。
1.漂移运动
漂移运动是带电粒子在交变电场的作用下沿着电场方向偏移。
漂移速度与电场强度和频率有关。
2.回旋运动
带电粒子在交变电场的作用下还会发生径向周期运动，这种运
动叫做回旋运动。
三、带电粒子轨迹的计算方法
在交变电场中，带电粒子的运动轨迹比直流电场中复杂得多，
常用的计算方法有以下几种：
1.迭代法
迭代法是用于求解微分方程的常用数值计算方法。
通过将微分方程进行离散化，计算出每个时间点上带电粒子的位置和速度。
2.数值积分法
数值积分法将微分方程转化为积分方程，再通过数值方法计算出每个时间点上带电粒子的位置和速度。
3.分析法
分析法通过对微分方程进行分析，求出带电粒子在交变电场中的运动函数，进而计算出其轨迹。
四、结论
带电粒子在交变电场中的运动轨迹是十分复杂的，需要利用数学计算方法来求解。
研究带电粒子在交变电场中的运动轨迹对于理解带电粒子在电场中的行为规律十分重要，也为电磁波理论的研究提供了基础。

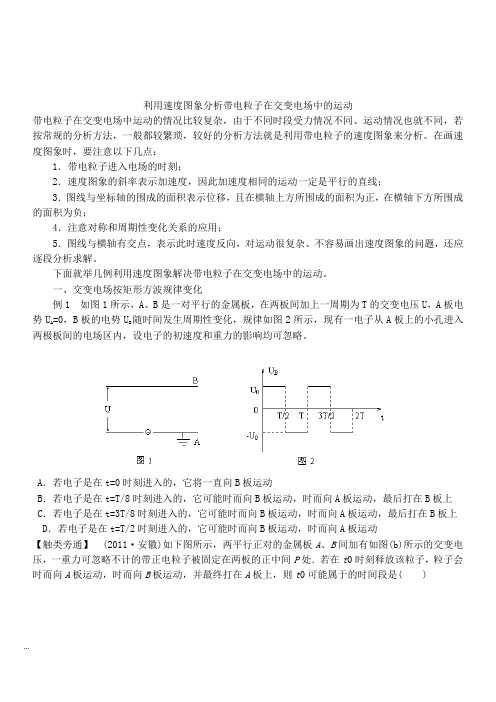

利用速度图象分析带电粒子在交变电场中的运动带电粒子在交变电场中运动的情况比较复杂，由于不同时段受力情况不同、运动情况也就不同，若按常规的分析方法，一般都较繁琐，较好的分析方法就是利用带电粒子的速度图象来分析。
在画速度图象时，要注意以下几点：1．带电粒子进入电场的时刻；2．速度图象的斜率表示加速度，因此加速度相同的运动一定是平行的直线；3．图线与坐标轴的围成的面积表示位移，且在横轴上方所围成的面积为正，在横轴下方所围成的面积为负；4．注意对称和周期性变化关系的应用；5．图线与横轴有交点，表示此时速度反向，对运动很复杂、不容易画出速度图象的问题，还应逐段分析求解。
下面就举几例利用速度图象解决带电粒子在交变电场中的运动。
一、交变电场按矩形方波规律变化例1 如图1所示，A、B是一对平行的金属板，在两板间加上一周期为T的交变电压U，A板电势UA =0，B板的电势UB随时间发生周期性变化，规律如图2所示，现有一电子从A板上的小孔进入两极板间的电场区内，设电子的初速度和重力的影响均可忽略。
A．若电子是在t=0时刻进入的，它将一直向B板运动B．若电子是在t=T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上C．若电子是在t=3T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上D．若电子是在t=T/2时刻进入的，它可能时而向B板运动，时而向A板运动【触类旁通】(2011·安徽)如下图所示，两平行正对的金属板A、B间加有如图(b)所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处．若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上，则t0可能属于的时间段是( )【例2】 如图甲所示，两个平行金属板P 、Q 正对竖直放置，两板间加上如图乙所示的交变电压．t ＝0时，Q 板比P 板电势高U 0，在两板的正中央M 点有一电子在电场力作用下由静止开始运动(电子所受重力可忽略不计)，已知电子在0－4t 0时间内未与两板相碰．则电子速度方向向左且速度最大的时刻是( )A ．t ＝t 0B ．t ＝2t 0C ．t ＝3t 0D ．t ＝4t 0例3 如图6所示，是一个匀强电场的电场强度随时间变化的图象，在这个匀强电场中有一个带电粒子，在t=0时刻由静止释放，若带电粒子只受电场力作用，则电场力的作用和带电粒子的运动情况是（ ）A ．带电粒子将在电场中做有往复但总体上看不断向前的运动A ．0＜t 0＜T 4 B. T 2<t 0<3T4C. 3T4<t 0<T D ．T ＜t 0＜9T8B．0～3s内，电场力的冲量为零，电场力做功不等于零C．3s末带电粒子回到原出发点D．0～4s内，电场力的冲量不等于零，而电场力做的功却为零二、交变电场按正弦（或余弦）规律变化例 4 在平行板电容器的正中央有一电子处于静止状态，第一次电容器极板上加的电压是u 1=Umsinωt，第二次极板上加的电压是u2=Umcosωt，那么在电场力的作用下（假设交变电流的频率很高，极板间的距离较宽）A．两次电子都做单向直线运动 B．两次电子都做振动C．第一次电子做单向直线运动，第二次电子做振动D．第一次电子做振动，第二次电子做单向直线运动三、交变电场中极短时间下的场的模型【例2】如图所示，在真空中速度为v0＝6.4×107 m/s的电子束连续地射入两平行极板之间．极板长度为l＝8.0×10－2 m，间距为d＝5.0×10－3 m．两极板不带电时，电子束将沿两极板之间的中线通过．在两极板上加一个50 Hz的交变电压U＝U0sinωt，如果所加电压的最大值U0超过某一值UC时，将开始出现以下现象：电子束有时能通过两极板，有时间断，不能通过．求：(1)UC的大小；(2)U0为何值才能使通过的时间(Δt)通跟间断的时间(Δt)断之比为(Δt)通∶(Δt)断＝2∶1.四．示波管原理1 (2011·安徽)图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是( )2．下图是示波管的原理图。
一、带电粒子在交变电场中的运动1．常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等。
2．常见的试题类型此类题型一般有三种情况：（1）粒子做单向直线运动（一般用牛顿运动定律求解）；（2）粒子做往返运动（一般分段研究）；（3）粒子做偏转运动（一般根据交变电场特点分段研究）。
3．常用的分析方法（1）带电粒子在交变电场中的运动，通常只讨论电压的大小不变、方向做周期性变化（如方波）且不计粒子重力的情形。
在两个相互平行的金属板间加交变电压时，在两板中间便可获得交变电场。
此类电场从空间看是匀强的，即同一时刻，电场中各个位置处电场强度的大小、方向都相同；从时间看是变化的，即电场强度的大小、方向都随时间而变化。
①当粒子平行于电场方向射入时，粒子做直线运动，其初速度和受力情况决定了粒子的运动情况，粒子可以做周期性的运动。
②当粒子垂直于电场方向射入时，沿初速度方向的分运动为匀速直线运动，沿电场方向的分运动具有周期性。
（2）研究带电粒子在交变电场中的运动，关键是根据电场变化的特点，利用牛顿第二定律正确地判断粒子的运动情况。
根据电场的变化情况，分段求解带电粒子运动的末速度、位移等。
（3）对于锯齿波和正弦波等电压产生的交变电场，一般来说题中会直接或间接提到“粒子在其中运动时电场为恒定电场”，故带电粒子穿过电场时可认为是在匀强电场中运动。
例1.（多选）带正电的微粒放在电场中，场强的大小和方向随时间变化的规律如图所示，微粒只在电场力的作用下由静止开始运动，则下列说法中正确的是()A．微粒在0～1 s内的加速度与1～2 s内的加速度相同B．微粒将沿着一条直线运动C．微粒做往复运动D．微粒在第1 s内的位移与第3 s内的位移大小相等解析：选BD 解析：AD 由图看出，E1和E2大小相等、方向相反，所以微粒奇数秒内和偶数秒内的加速度大小相等、方向相反，即微粒在0~1 s内的加速度与1~2 s内的加速度不相同，作出微粒的速度图象如图：根据运动的对称性可知在2 s末的速度恰好是0，即微粒第1 s做加速运动，第2 s 做减速运动，然后再加速，再减速，一直持续下去，微粒将沿着一条直线运动。
高中物理必修三专题强化训练—带电粒子在交变电场中的运动一、带电粒子在交变电场中的直线运动1.此类问题中，带电粒子进入电场时初速度为零，或初速度方向与电场方向平行，带电粒子在交变静电力的作用下，做加速、减速交替的直线运动.2.该问题通常用动力学知识分析求解.重点分析各段时间内的加速度、运动性质、每段时间与交变电场的周期T间的关系等.常用v－t图像法来处理此类问题，通过画出粒子的v－t图像，可将粒子复杂的运动过程形象、直观地反映出来，便于求解.在如图1所示的平行板电容器的两板间分别加如图2甲、乙所示的两种电压，开始B板的电势比A板高.在静电力作用下原来静止在两板中间的电子开始运动.若两板间距足够大，且不计重力，试分析电子在两种交变电压作用下的运动情况，并定性画出相应的v－t图像.图1图2答案见解析解析t＝0时，B板电势比A板高，在静电力作用下，电子向B板(设为正向)做初速度为零的匀加速直线运动.对于题图甲所示电压，在0～12T内电子做初速度为零的正向匀加速直线运动，12T～T内电子做末速度为零的正向匀减速直线运动，然后周期性地重复前面的运动，其速度—时间图像如图(a)所示.对于题图乙所示电压，在0～T2内做类似题图甲0～T的运动，T2～T内电子做反向先匀加速、后匀减速、末速度为零的直线运动.然后周期性地重复前面的运动，其速度—时间图像如图(b)所示.针对训练1(多选)如图3(a)所示，A、B是一对平行的金属板，在两板间加上一周期为T的交变电压U，A板的电势φA＝0，B板的电势φB随时间的变化规律如图(b)所示.现有一电子从A板上的小孔进入两板间的电场区域，设电子的初速度和重力可忽略.则()图3A.若电子是在t＝0时刻进入的，它将一直向B板运动B.若电子是在t＝T8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上C.若电子是在t＝38T时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B 板上D .若电子是在t ＝T 2时刻进入的，它可能时而向B 板运动，时而向A 板运动答案AB 解析根据电子进入电场后的受力情况和运动情况，作出如图所示的图像.由图丁可知，当电子在t ＝0时刻进入电场时，电子一直向B 板运动，A 正确.若电子在T 8时刻进入电场，则由图丁知，电子向B 板运动的位移大于向A 板运动的位移，因此最后仍能打在B 板上，B 正确.若电子在3T 8时刻进入电场，则由图丁知，在第一个周期电子即返回至A 板，C 错误.若电子在T 2时刻进入电场，则它一靠近小孔便受到排斥力，根本不能进入电场，即D 错误.二、带电粒子在交变电场中的曲线运动带电粒子以一定的初速度垂直于电场方向进入交变电场，粒子做曲线运动.(1)若带电粒子的初速度很大，粒子通过交变电场时所用时间极短，故可认为粒子所受静电力为恒力，粒子在电场中做类平抛运动.(2)若粒子运动时间较长，在初速度方向做匀速直线运动，在垂直初速度方向利用v y －t 图像进行分析：①v y ＝0时，速度方向沿v 0方向.②y 方向位移可用v y －t 图像的面积进行求解.如图4甲所示，极板A 、B 间的电压为U 0，极板C 、D 间的间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长.A 板O 处的放射源连续无初速度地释放质量为m 、电荷量为＋q 的粒子，经电场加速后，沿极板C 、D 的中心线射向荧光屏(荧光屏足够大且与中心线垂直)，当C 、D 板间未加电压时，粒子通过C 、D 板间的时间为t 0；当C 、D 板间加上图乙所示电压(图中电压U 1已知)时，粒子均能从C 、D 板间飞出，不计粒子的重力及粒子间的相互作用.求：图4(1)C 、D 板的长度L ；(2)粒子从C 、D 两极板间飞出时垂直于极板方向偏移的最大距离；(3)粒子打在荧光屏上区域的长度.答案(1)t 02qU 0m (2)qU 1t 022md (3)3qU 1t 022md解析(1)粒子在A 、B 板间，有qU 0＝12mv 02，在C 、D 板间有L ＝v 0t 0，解得L ＝t 02qU 0m .(2)粒子从nt 0(n ＝0,2,4…)时刻进入C 、D 间，偏移距离最大，粒子做类平抛运动，偏移距离y ＝12at 02，加速度a＝qU1 md，解得y＝qU1t02 2md.(3)粒子在C、D间偏转距离最大时打在荧光屏上的位置距中心线最远，从C、D板飞出的偏转角tanθ＝v y v0，v y＝at0，打在荧光屏上的位置距中心线的最远距离s＝y＋L tanθ，粒子打在荧光屏上的区域长度Δs＝s＝3qU1t02 2md.针对训练2(多选)如图5甲所示，两平行金属板MN、PQ的板长和板间距离相等，板间存在如图乙所示的随时间周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线且垂直于电场方向源源不断地射入电场，粒子射入电场时的初动能均为E k0，已知t＝0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场，不计粒子间的相互作用，则()图5A.所有粒子都不会打到两极板上B.所有粒子最终都垂直电场方向射出电场C.运动过程中所有粒子的最大动能不可能超过2E k0D.只有t＝n T2(n＝0,1,2，…)时刻射入电场的粒子才能垂直电场方向射出电场答案ABC解析带电粒子在垂直于电场方向上做匀速直线运动，在沿电场方向上，做加速度大小不变、方向周期性变化的变速直线运动.由t＝0时刻进入电场的粒子运动情况可知，粒子在平行金属板间运动的时间为周期性变化的电场的周期的整数倍.在0～T2时间内带电粒子运动的加速度a＝E0qm，由匀变速直线运动规律得v y＝at＝E0qmt，同理可分析T2～T时间内的运动情况，所以带电粒子在沿电场方向的速度v y与E－t图线所围面积成正比(时间轴下方的面积取负值).而经过整数个周期，E－t图像与坐标轴所围面积始终为零，故带电粒子离开电场时沿电场方向的速度总为零，B正确，D错误；在t＝0时刻入射的带电粒子，侧向位移最大，故其他粒子均不可能打到极板上，A正确；当粒子在t＝0时刻入射且经过时间T离开电场时，粒子在t＝T2时达到最大速度，此时竖直方向的位移与水平方向的位移之比为1∶2，即v0t＝2×12at2，可得v y＝v0，故粒子的最大速度为v＝2v0，因此最大动能为初动能的2倍，C正确.1.在如图1甲所示的平行板电容器A、B两板上加上如图乙所示的交变电压，开始时B板的电势比A板的高，这时两板中间原来静止的电子(图甲中黑点所示)在静电力作用下开始运动，则下列说法正确的是(不计电子重力)()图1A.电子先向A板运动，然后向B板运动，再返回A板做周期性往返运动B.电子一直向A板运动C.电子一直向B板运动D.电子先向B板运动，然后向A板运动，再返回B板做周期性往返运动答案C2.(多选)带正电的微粒放在电场中，场强的大小和方向随时间变化的规律如图2所示.带电微粒只在静电力的作用下由静止开始运动，则下列说法中正确的是()图2A.微粒在0～1s内的加速度与1～2s内的加速度相同B.微粒将沿着一条直线运动C.微粒将做往复运动D.微粒在第1s内的位移与第3s内的位移相同答案BD解析设微粒的速度方向、位移方向向右为正，作出微粒的v－t图像如图所示.由图可知B、D选项正确.3.在空间中有正方向水平向右、大小按如图3所示图线变化的电场，位于电场中A 点的电子在t＝0时速度为零，在t＝1s时，电子离开A点的距离为l.那么在t＝2s时，电子将处在()图3A.A点B.A点左方l处C.A点右方2l处D.A点左方2l处答案D解析第1s内电场方向向右，电子受到的静电力方向向左，电子向左做匀加速直线运动，位移大小为l，第2s内电子受到的静电力方向向右，由于电子此时有向左的速度，因而电子继续向左做匀减速直线运动，根据运动的对称性，位移大小也是l，t＝2s时电子的总位移大小为2l，方向向左，故选D.4.(多选)如图4甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大.当两板间加上如图乙所示的交变电压后，下列四个选项中的图像，反映电子速度v、位移x和加速度a三个物理量随时间t的变化规律可能正确的是()图4答案AD解析由平行金属板间所加电压的周期性可推知粒子加速度的周期性，D项正确；由v＝at可知，A项正确，C项错误；由x＝12at2知x－t图像应为曲线，B项错误.5.(多选)如图5甲所示，两平行金属板竖直放置，左极板接地，中间有小孔，右极板电势随时间变化的规律如图乙所示，电子原来静止在左极板小孔处，不计电子的重力，下列说法正确的是()图5A.若t＝0时刻释放电子，电子始终向右运动，直到打到右极板上B.若t＝0时刻释放电子，电子可能在两板间往返运动C.若t＝T4时刻释放电子，电子可能在两板间往返运动，也可能打到右极板上D.若t＝3T8时刻释放电子，电子必然回到左极板答案AC解析若t＝0时刻释放电子，电子将重复先匀加速后匀减速的运动，直到打到右极板，不会在两极板间做往返运动，所以选项A 正确，B 错误；若t ＝T 4时刻释放电子，电子先做匀加速运动后做匀减速运动，分析易知前T 2内电子可能到达右极板，若前T 2时间内电子未到达右极板，则电子将在两极板间做往返运动，所以选项C 正确；同理，若t ＝3T 8时刻释放电子，电子有可能到达右极板，也有可能回到左极板，这取决于两板间的距离，所以选项D 错误.6.如图6(a)所示，两平行正对的金属板A 、B 间加有如图(b)所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P 处，若在t 0时刻释放该粒子，粒子会时而向A 板运动，时而向B 板运动，并最终打在A 板上，则t 0可能属于的时间段是()图6A.0<t 0<T 4B.T 2<t 0<3T 4C.3T 4<t 0<T D .T <t 0<9T 8答案B 解析两板间加的是方波电压，刚释放粒子时，粒子向A 板运动，说明释放粒子时U AB 为负，所以选项A 、D 错误；若T 2<t 0<34T ，带正电粒子先加速向A 板运动、再减速运动至零；然后再反方向加速运动、减速运动至零；如此反复运动，每次向左运动的距离大于向右运动的距离，最终打在A 板上，所以选项B 正确；若34T <t 0<T ，带正电粒子先加速向A 板运动、再减速运动至零、然后再反方向加速运动、减速运动至零；如此反复运动，每次向左运动的距离小于向右运动的距离，最终打在B 板上，所以选项C 错误.7.(多选)如图7(a)所示，A 、B 表示真空中水平放置的相距为d 的平行金属板，板长为L ，两板间加电压后板间的电场可视为匀强电场.现在A 、B 两板间加上如图(b)所示的周期性的交变电压，在t ＝0时恰有一质量为m 、电荷量为＋q 的粒子在左侧板间中央沿水平方向以速度v 0射入电场，忽略粒子的重力，则下列关于粒子运动状态的表述中正确的是()图7A.粒子在垂直于板的方向上的分运动可能是往复运动B.粒子在垂直于板的方向上的分运动是单向运动C.只要周期T 和电压U 0的值满足一定条件，粒子就可沿与板平行的方向飞出D.粒子不可能沿与板平行的方向飞出答案BC8.(多选)如图8甲所示，在A 、B 两极板间加上如图乙所示的交变电压，A 板接地，一质量为m 、电荷量为q 的电子在t ＝T 4时刻进入两极板，仅在静电力作用下，由静止开始运动，恰好能到达B 板，则()图8A.A、B两板间的距离为qU0T216mB.电子在两板间的最大速度为qU0mC.电子在两板间做匀加速直线运动D.若电子在t＝T8时刻进入两极板，它将时而向B板运动，时而向A板运动，最终打在B板上答案AB解析电子在静电力作用下，加速度大小不变，方向变化，选项C错误；电子在t＝T4时刻进入两极板，先加速后减速，在t＝3T4时刻到达B板，设A、B两板的间距为d，则12·qU0mdT4＝d2，解得d＝qU0T216m，选项A正确；在t＝T2时电子的速度最大，则v m＝qU0md·T4＝qU0m，选项B正确；若电子在t＝T8时刻进入两极板，在T8～T2内电子做匀加速运动，位移x＝12·qU0md3T82＝9d8>d，说明电子会一直向B板运动并打在B板上，不会向A板运动，选项D错误.9.如图9甲所示，在xOy坐标系中，两平行金属板AB、OD水平放置，OD与x 轴重合，板的左端与原点O重合，板长L＝2m，板间距离d＝1m，紧靠极板右侧有一荧光屏.两金属板间电压U AO随时间的变化规律如图乙所示，变化周期为T＝2×10－3s ，U 0＝1×103V ，一带正电的粒子从左上角A 点，以平行于AB 边v 0＝1000m/s 的速度射入板间，粒子电荷量为q ＝1×10－5C ，质量m ＝1×10－7kg.不计粒子所受重力.求：图9(1)粒子在板间运动的时间；(2)粒子打到荧光屏上的纵坐标的范围；(3)粒子打到荧光屏上的动能.答案(1)2×10－3s (2)范围在0.85m ～0.95m 之间(3)5.05×10－2J解析(1)板间粒子在水平方向上做沿x 轴方向的匀速直线运动，设运动时间为t ，则L ＝v 0t ，t ＝L v 0＝2×10－3s.(2)t ＝0时刻射入的粒子在板间偏转量最大，设为y 1，y 1＝12a U 0q d＝ma ，解得y 1＝0.15m.纵坐标y ＝d －y 1＝0.85m ，t ＝1×10－3s 时刻射入的粒子在板间偏转量最小，设为y 2，y2＝12a，解得y2＝0.05m，纵坐标y′＝d－y2＝0.95m，所以打到荧光屏上的纵坐标的范围在0.85m～0.95m之间.(3)分析可知粒子打到荧光屏上的动能相同，设为E k，由动能定理得：U0dqy2＝E k－12mv02，解得E k＝5.05×10－2J.。
微专题5 带电粒子在交变场中的运动命题规律 1.命题角度：(1)带电粒子在交变电场中的运动；(2)带电粒子在交变电、磁场中的运动.2.常用方法：图象法.3.常考题型：选择题、计算题．考点一 带电粒子在交变电场中的运动处理带电粒子在交变电场中运动的问题时，先画出粒子在电场方向的v －t 图象，结合图象去分析粒子的运动情况，在v －t 图象中，图线与t 轴所围面积表示沿电场方向粒子的位移．带电粒子在交变电场中运动常见的v －t 图象如图所示．例1 (多选)(2022·天津市模拟)如图甲所示，真空中水平放置两块长度为2d 的平行金属板P 、Q ，两板间距为d ，两板间加上如图乙所示最大值为U 0的周期性变化的电压，在两板左侧紧靠P 板处有一粒子源A ，自t ＝0时刻开始连续释放初速度大小为v 0、方向平行于金属板的相同带电粒子，t ＝0时刻释放的粒子恰好从Q 板右侧边缘离开电场，已知电场变化周期T ＝2d v 0，粒子质量为m ，不计粒子重力及相互间的作用力，则( )A ．在t ＝0时刻进入的粒子离开电场时速度大小仍为v 0B ．粒子的电荷量为m v 022U 0C ．在t ＝18T 时刻进入的粒子离开电场时电势能减少了18m v 02D ．在t ＝14T 时刻进入的粒子刚好从P 板右侧边缘离开电场答案 AD解析 粒子进入电场后，在水平方向做匀速运动，则t ＝0时刻进入电场的粒子在电场中运动时间t ＝2dv 0，此时间正好是交变电场的一个周期；粒子在竖直方向先做加速运动后做减速运动，经过一个周期，粒子在竖直方向速度为零，故粒子离开电场时的速度大小等于水平速度v 0，选项A 正确．在竖直方向，粒子在T 2时间内的位移为d 2，则d 2＝U 0q 2dm (d v 0)2，可得q ＝m v 02U 0，选项B 错误．在t ＝T 8时刻进入电场的粒子，离开电场时在竖直方向上的位移为y ＝2×12a (38T )2－2×12a (T 8)2＝d 2，故电场力做功为W ＝U 0q d ·d 2＝12U 0q ＝12m v 02，即电势能减少了12m v 02，选项C错误．在 t ＝T 4时刻进入的粒子，在竖直方向先向下做加速运动T 4，然后向下做减速运动T 4，再向上加速T 4，向上减速T4，由对称性可知，此时竖直方向的位移为零，故粒子从P 板右侧边缘离开电场，选项D 正确．考点二 带电粒子在交变电、磁场中的运动1．此类问题是场在时间上的组合，电场或磁场往往具有周期性，粒子的运动也往往具有周期性．这种情况下要仔细分析带电粒子的受力情况和运动过程，弄清楚带电粒子在每一时间段内在电场、磁场中各处于什么状态，做什么运动，画出一个周期内的运动轨迹，确定带电粒子的运动过程，选择合适的规律进行解题． 2．解题思路例2 如图(a)所示的xOy 平面处于变化的匀强电场和匀强磁场中，电场强度E 和磁感应强度B 随时间做周期性变化的图象如图(b)所示，y 轴正方向为E 的正方向，垂直于纸面向里为B 的正方向．t ＝0时刻，带负电粒子P (重力不计)由原点O 以速度v 0沿y 轴正方向射出，它恰能沿一定轨道做周期性运动．v 0、E 0和t 0为已知量，图(b)中E 0B 0＝8v 0π2，在0～t 0时间内粒子P第一次离x 轴最远时的坐标为⎝⎛⎭⎫2v 0t 0π，2v 0t 0π.求：(1)粒子P 的比荷；(2)t ＝2t 0时刻粒子P 的位置；(3)带电粒子在运动中距离原点O 的最远距离L . 答案 (1)4v 0πE 0t 0 (2)⎝⎛⎭⎫2＋ππv 0t 0，0 (3)4＋2ππv 0t 0 解析 (1)0～t 0时间内粒子P 在匀强磁场中做匀速圆周运动，当粒子所在位置的纵、横坐标相等时，粒子在磁场中恰好经过14圆周，所以粒子P 第一次离x 轴的最远距离等于轨道半径R ，即R ＝2v 0t 0π又q v 0B ＝m v 02R代入E 0B 0＝8v 0π2解得q m ＝4v 0πE 0t 0(2)设粒子P 在磁场中运动的周期为T ，则 T ＝2πR v 0，则可得T ＝4t 0即粒子P 做14圆周运动后磁场变为电场，粒子以速度v 0垂直电场方向进入电场后做类平抛运动，设t 0～2t 0时间内水平位移和竖直位移分别为x 1、y 1，则x 1＝v 0t 0＝πR2y 1＝12at 02其中加速度a ＝qE 0m解得y 1＝2v 0t 0π＝R因此t ＝2t 0时刻粒子P 的位置坐标为(2＋ππv 0t 0，0)，如图中的b 点所示．(3)分析知，粒子P 在2t 0～3t 0时间内，电场力产生的加速度方向沿y 轴正方向，由对称关系知，在3t 0时刻速度方向为x 轴正方向，位移 x 2＝x 1＝v 0t 0在3t 0～5t 0时间内粒子P 沿逆时针方向做半径为R 的匀速圆周运动，往复运动轨迹如图所示，由图可知，带电粒子在运动中距原点O 的最远距离L 即O 、d 间的距离L ＝2R ＋2x 1 解得L ＝4＋2ππv 0t(2022·湖南岳阳市二模)如图甲所示，在xOy 平面的第一象限内存在周期性变化的磁场，规定磁场垂直纸面向里的方向为正，磁感应强度B 随时间t 的变化规律如图乙所示．质量为m 、电荷量为＋q 的粒子，在t ＝0时刻沿x 轴正方向从坐标原点O 射入磁场．图乙中T 0为未知量，不计粒子的重力(sin 37°＝0.6，cos 37°＝0.8)．(1)若粒子射入磁场时的速度为v 0，求0～25T 0时间内粒子做匀速圆周运动的半径；(2)若粒子恰好不能从y 轴射出磁场，求磁感应强度变化的周期T 0；(3)若使粒子能从坐标为(d ，3d )的D 点平行于x 轴射出，求射入磁场时速度大小． 答案 (1)m v 03qB 0 (2)143πm 216B 0q (3)43B 0qd5nm(n ＝1,2,3，…)解析 (1)根据洛伦兹力提供向心力有q v 0·3B 0＝m v 02r 1，解得r 1＝m v 03qB 0(2)要使粒子恰好不从y 轴射出，轨迹如图所示，在前25T0内粒子的运动半径为r1＝m v03qB0在后35T0内粒子的运动半径为r2＝m v02qB0由几何关系知sin θ＝r2r1＋r2＝0.6解得θ＝37°在0～25T0时间内粒子做圆周运动的周期为T＝2πm3qB0则180°－37°360°T＝25T0解得T0＝143πm216B0q(3)要想使粒子经过D点且平行x轴射出，则粒子只能从nT0时刻经过D点，其中n＝1,2,3，…，则可能的运动轨迹如图所示设粒子射入磁场的速度大小为v，由(2)可得r2＝32r1由几何关系可知n(2r1cos 30°＋2r2cos 30°)＝2d又q v·3B0＝m v2r1解得v＝43B0qd5nm(n＝1,2,3，…)．专题强化练1．(多选)如图甲所示，长为L 的两块正对金属板A 、B 水平放置，两板接上如图乙所示随时间变化的交流电压U AB ，电子流沿中心线OO ′从O 点以初速度v 0＝LT 射入板间，电子都不会碰到极板．已知两金属板间距为d ，且电子的质量为m 、电荷量为e .下列说法正确的是( )A ．两板间距d >TeU 02mB ．电子在t ＝0时刻从O 点射入时一定从中心线离开电场C ．电子在t ＝T4时刻从O 点射入时一定从中心线离开电场D ．电子无论在哪一时刻从O 点射入，离开板间电场时的速率一定是v 0 答案 ACD解析 任何一个电子离开电场所用的时间均为L v 0＝T ，当电子在t ＝k T2(k ＝0,1,2，…)时刻从O点射入，射出电场时电子离开中心线的距离最大为h ＝2×12·eU 0md ·(T 2)2，h <d2，得d >TeU 02m，A 正确；电子在t ＝0时刻从O 点射入时，电子离开电场时与中心线间的距离最大，不会从中心线离开电场，B 错误；电子在t ＝T4时刻从O 点射入后，在电场中的运动轨迹如图，根据对称性可知电子从中心线离开电场，C 正确；设电子从t ＝T2－Δt 时刻从O 点射入电场，则沿电场方向的分速度v y ＝a Δt －a Δt －(T 2－Δt )a ＋a (T2－Δt )＝0，离开电场时只有沿中心线方向上的速度，大小为v 0，D 正确．2．(2022·山东省高三检测)如图甲所示，粒子源能源源不断地产生一种比荷为qm 的带正电粒子，带电粒子从粒子源飞出时的速度可忽略不计．带电粒子离开粒子源后进入一电压为U 0的加速电场，之后进入长为L 、两板间距离为d ＝33L 的平行金属板，金属板间有一偏转电场，带电粒子从两板正中间射入并恰好从下极板的边缘射出偏转电场，然后进入边界为MN 、PQ 的均匀交变磁场中，磁场宽度也为L ，边界PQ 为一感应挡板，交变磁场的变化规律如图乙所示，规定垂直纸面向里为磁场的正方向．在t ＝0时刻进入磁场的带电粒子在磁场中的运动时间为交变磁场的一个周期，并且射出磁场时垂直打在挡板PQ 上．(不计粒子的重力及粒子间的相互作用，电场、磁场的边界均为理想边界)求：(1)带电粒子进入偏转电场时的速度大小； (2)偏转电场的电场强度； (3)交变磁场的磁感应强度大小． 答案 (1)2qU 0m (2)23U 03L ，方向竖直向下 (3)1L6mU 0q解析 (1)由动能定理有qU 0＝12m v 02可得v 0＝2qU 0m(2)设偏转电场的电场强度大小为E ，粒子在偏转电场中做类平抛运动，有 a ＝qE mL ＝v 0t d 2＝12at 2 且d ＝33L 联立可得E ＝23U 03L方向竖直向下(3)设粒子离开偏转电场时的速度为v ，与水平方向夹角为α，则有 tan α＝at v 0＝d L可得α＝30° 有v ＝v 0cos α可得v ＝236qU 0m若粒子在t ＝0时刻进入磁场，由题意可得粒子进入磁场中运动的轨迹如图所示，粒子在磁场中做圆周运动，结合题图乙，由几何关系可得 ∠OO 1C ＝60° ∠CO 2D ＝30° 则有L －r r ＝sin 30°可得r ＝2L3由牛顿第二定律有q v B ＝m v 2r则可得B ＝1L6mU 0q. 3．(2022·天津市市区重点中学一模)如图甲所示，边界为L 1、L 2，宽度为d 的竖直狭长区域内，存在垂直纸面向里的匀强磁场和竖直方向的电场(图中未画出)．电场的电场强度做周期性变化的规律如图乙所示，E >0表示电场方向竖直向上．t ＝0时，一带正电、质量为m 的微粒从左边界L 1上的N 1点以水平速度v 射入该区域，沿直线运动到Q 点后，做一次完整的圆周运动，再沿直线运动到右边界L 2上的N 2点．Q 为线段N 1N 2的中点，重力加速度为g ，上述d 、m 、v 、g 和图象中的E 0均为已知量．(1)求微粒所带电荷量q 和磁感应强度B 的大小； (2)求电场变化的周期T ；(3)改变宽度d ，使微粒仍能按上述运动过程通过相应宽度的区域，求T 的最小值． 答案 (1)mg E 0 2E 0v (2)d 2v ＋πvg (3)(2π＋1)v 2g解析 (1)根据题意，微粒做圆周运动时，洛伦兹力提供向心力，重力与电场力平衡，则 mg ＝qE 0开始时微粒水平向右做直线运动，则竖直方向所受合力为0，则 mg ＋qE 0＝q v B 联立得q ＝mgE 0B ＝2E 0v(2)设微粒从N 1运动到Q 的时间为t 1，做圆周运动的周期为t 2，则 d2＝v t 1 q v B ＝m v 2R2πR ＝v t 2 联立解得t 1＝d2vt 2＝πv g电场变化的周期T ＝t 1＋t 2＝d 2v ＋πv g(3)若微粒能完成题述的运动过程， 则要求d ≥2R由(1)(2)中的式子联立解得R ＝v 22g所以当d ＝2R 时，微粒在N 1Q 段直线运动时间最短， 设N 1Q 段直线运动的最短时间为t 1min ，得 t 1min ＝v 2g， 因t 2不变，T 的最小值 T min ＝t 1min ＋t 2＝(2π＋1)v2g.4．如图甲所示，在xOy 平面内存在磁场和电场(图中未画出)，磁感应强度和电场强度大小随时间周期性变化，B 的变化周期为4t 0，E 的变化周期为2t 0，变化规律分别如图乙和图丙所示．在t ＝0时刻从O 点发射一带负电荷的粒子(不计重力)，初速度大小为v 0，方向沿y 轴正方向．在x 轴上有一点A (图中未标出)，坐标为⎝⎛⎭⎫48v 0t 0π，0.若规定垂直纸面向里为磁感应强度的正方向，y 轴正方向为电场强度的正方向，v 0、t 0、B 0为已知量，磁感应强度与电场强度的大小满足E 0B 0＝v 0π，粒子的比荷满足q m ＝πB 0t 0.求：(1)在t ＝t 02时，粒子的位置坐标；(2)粒子偏离x 轴的最大距离；(3)粒子从O 点运动至A 点所用的时间． 答案 (1)⎝⎛⎭⎫v 0t 0π，v 0t 0π (2)1.5v 0t 0＋2v 0t 0π (3)32t 0解析 (1)在0～t 0时间内，粒子做匀速圆周运动，根据洛伦兹力提供向心力，可得qB v 0＝m v 02r 1，解得r 1＝v 0t 0π，周期T ＝2πr 1v 0＝2t 0，则在t 02时间内转过的圆心角α＝π2，所以在t ＝t 02时，粒子的位置坐标为⎝⎛⎭⎫v 0t 0π，v 0t 0π(2)在t 0～2t 0时间内，粒子经电场加速后的速度大小为v ，粒子的运动轨迹如图所示v ＝v 0＋qE 0m t 0＝2v 0，运动的位移x ＝v ＋v 02t 0＝1.5v 0t 0，在2t 0～3t 0时间内粒子做匀速圆周运动，半径r 2＝2r 1＝2v 0t 0π，故粒子偏离x 轴的最大距离h ＝x ＋r 2＝1.5v 0t 0＋2v 0t 0π(3)粒子在xOy 平面内做周期性运动的周期为4t 0，一个周期内向右运动的距离d ＝2r 1＋2r 2＝6v 0t 0π，AO 间的距离为48v 0t 0π＝8d ，所以粒子运动至A 点的时间为t ＝32t 0.。
