带自耦调压的12脉波桥式整流变压器设计海理; 肖金凤; 王博; 谢艳【期刊名称】《《电气技术与经济》》【年(卷),期】2019(000)004【总页数】3页(P44-46)【关键词】自耦调压; 12脉波桥式整流; 同相逆并联; 移相变压器【作者】海理; 肖金凤; 王博; 谢艳【作者单位】[1]南华大学电气工程学院【正文语种】中文【中图分类】TM4220 引言随着低电压、大电流、调压范围宽的大功率可控可调直流电源在电化学工业、电解电镀设备、钢铁冶金行业及交通驱动等领域中广泛应用，电力电子整流装置的功率需求不断增大，它所产生的谐波、无功功率等对电网的干扰也随着增大。
为解决电网谐波污染问题，往往采用多脉波整流技术，即通过增加整流器的输入相数的方法来抑制甚至完全消除输入电流中某些特定次数的谐波。
孟凡刚［3］［4］等人提出了一种低容量联结的六相自耦变压器应用于12脉波整流系统；张先进［5］等人研制了不带平衡电抗器的隔离型12脉波多边形自耦变压器的整流系统。
这些方法将6脉波桥式整流提升到12脉波输出，大大减小了谐波污染，但是阀侧多边形移相，绕组数量多，制造工艺复杂，对大容量整流变压器设计而言，往往需要满足调压范围大、制造工艺简单的要求。
本文介绍带自耦调压的12脉波桥式整流变压器能满足这种需要低电压、大电流、调压范围宽的直流电源设备的要求，也能解决直流电压脉动及高次谐波问题，使电压质量提高、电网危害减少。
该变压器采用“一拖二”的结构，由一台调变和两台整变按“品”字形共箱布置，调变网侧为35kV进线自耦调压，两台整变分别采用Y、D接法，阀侧Δ接通过同相逆并联方式在油箱两侧对称输出，与4组桥式整流柜及负载设备构成整流回路。
1 变压器接线原理图1.1 调变绕组接线原理图调变接线原理见图1。
采用自耦正反调压，调节范围80%～105%，在容量相同时，自耦变压器体积比隔离式变压器小，可节省硅钢片和铜线，且效率高。
图1 调变接线原理图1.2 整变绕组接线原理图整变接线原理见图2。

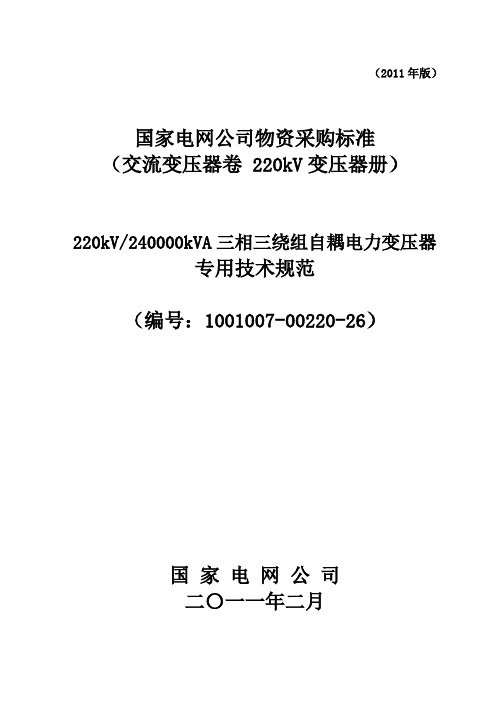

（2011年版）国家电网公司物资采购标准（交流变压器卷 220kV变压器册）220kV/240000kVA三相三绕组自耦电力变压器专用技术规范（编号：1001007-00220-26）国家电网公司二〇一一年二月1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表12：投标人技术偏差表。
注：1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2. 空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。
表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。
表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3 使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；3. 有关海拔、污秽、温度的修正情况见表7。
2.4 可选技术参数表表6 可选技术参数表2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。
表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的修改：对通用的修改：2.6 报警和跳闸触点表招标方应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。
表8报警和跳闸触点2.7 一次、二次及土建接口要求（适用于扩建工程）2.8 招标人提出的其他资料2.8.1 套管、储油柜及外形尺寸的推荐布置图2.8.2 最大允许的运输外形尺寸图3. 投标人提供信息表9 销售运行业绩表表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）表11 主要部件材料表3.1 投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。

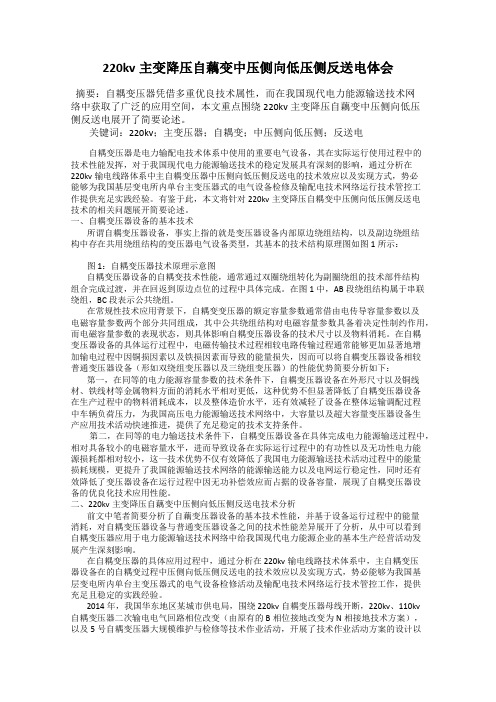

220kv主变降压自藕变中压侧向低压侧反送电体会摘要：自耦变压器凭借多重优良技术属性，而在我国现代电力能源输送技术网络中获取了广泛的应用空间，本文重点围绕220kv主变降压自藕变中压侧向低压侧反送电展开了简要论述。
关键词：220kv；主变压器；自耦变；中压侧向低压侧；反送电自耦变压器是电力输配电技术体系中使用的重要电气设备，其在实际运行使用过程中的技术性能发挥，对于我国现代电力能源输送技术的稳定发展具有深刻的影响，通过分析在220kv输电线路体系中主自耦变压器中压侧向低压侧反送电的技术效应以及实现方式，势必能够为我国基层变电所内单台主变压器式的电气设备检修及输配电技术网络运行技术管控工作提供充足实践经验。
有鉴于此，本文将针对220kv主变降压自耦变中压侧向低压侧反送电技术的相关问题展开简要论述。
一、自耦变压器设备的基本技术所谓自耦变压器设备，事实上指的就是变压器设备内部原边绕组结构，以及副边绕组结构中存在共用绕组结构的变压器电气设备类型，其基本的技术结构原理图如图1所示：图1：自耦变压器技术原理示意图自耦变压器设备的自耦变技术性能，通常通过双圈绕组转化为副圈绕组的技术部件结构组合完成过渡，并在回返到原边点位的过程中具体完成。
在图1中，AB段绕组结构属于串联绕组，BC段表示公共绕组。
在常规性技术应用背景下，自耦变变压器的额定容量参数通常借由电传导容量参数以及电磁容量参数两个部分共同组成，其中公共绕组结构对电磁容量参数具备着决定性制约作用，而电磁容量参数的表现状态，则具体影响自耦变压器设备的技术尺寸以及物料消耗。
在自耦变压器设备的具体运行过程中，电磁传输技术过程相较电路传输过程通常能够更加显著地增加输电过程中因铜损因素以及铁损因素而导致的能量损失，因而可以将自耦变压器设备相较普通变压器设备（形如双绕组变压器以及三绕组变压器）的性能优势简要分析如下：第一，在同等的电力能源容量参数的技术条件下，自耦变压器设备在外形尺寸以及铜线材、铁线材等金属物料方面的消耗水平相对更低，这种优势不但显著降低了自耦变压器设备在生产过程中的物料消耗成本，以及整体造价水平，还有效减轻了设备在整体运输调配过程中车辆负荷压力，为我国高压电力能源输送技术网络中，大容量以及超大容量变压器设备生产应用技术活动快速推进，提供了充足稳定的技术支持条件。
（2011年版）国家电网公司物资采购标准（交流变压器卷 220kV变压器册）220kV/240000kVA三相三绕组自耦电力变压器专用技术规范（编号：1001007-00220-26）国家电网公司二〇一一年二月1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表12：投标人技术偏差表。
注：1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2. 空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。
表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。
表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3 使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；3. 有关海拔、污秽、温度的修正情况见表7。
2.4 可选技术参数表表6 可选技术参数表2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。
表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的修改：对通用的修改：2.6 报警和跳闸触点表招标方应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。
表8报警和跳闸触点2.7 一次、二次及土建接口要求（适用于扩建工程）2.8 招标人提出的其他资料2.8.1 套管、储油柜及外形尺寸的推荐布置图2.8.2 最大允许的运输外形尺寸图3. 投标人提供信息表9 销售运行业绩表表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）表11 主要部件材料表3.1 投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。
330kV超高压直降式整流变的应用洪伟;汤正荣;刘占云【摘要】青海桥头铝电股份有限公司电解铝二期工程采用了国内首台330 kV直降式整流变压器,通过建立该种类型变压器绝缘数学模型,并利用专业软件分析其内部电压分布及冲击响应,对变压器在设计时重点考虑的主绝缘等问题进行了理论论证.同时,通过对直降式变压器建设投入及运行节能进行分析,验证了其在330 kV超高压电网中的推广价值.【期刊名称】《青海电力》【年(卷),期】2017(036)003【总页数】3页(P30-32)【关键词】超高压;直降式;整流变;应用【作者】洪伟;汤正荣;刘占云【作者单位】青海桥头铝电股份有限公司,青海大通810100;青海桥头铝电股份有限公司,青海大通810100;青海桥头铝电股份有限公司,青海大通810100【正文语种】中文【中图分类】TM422整流变压器是一种特种变压器，在电解铝行业应用十分广泛。
整流变压器的原理是一次侧由高压电网输入电压,通过调压变压器降压，调相后分成多支路二次电压，供给整流柜，再由整流柜将交流电整流成直流电，供电解槽使用。
一般整流变压器由调压变压器、整流分裂变压器、饱和电抗器组成。
随着青海桥头铝电股份有限公司电解铝规模不断扩大，要求整流变的容量也同步增大。
桥头铝电原来采用110 kV电压等级的整流变，整流变受电压等级、设计极限、制造工艺、体积等条件制约，无法进一步增加容量，因此，需要新建一条330 kV 输电线路。
按照常规方法，一般是先采用普通电力降压变压器，将330 kV电压降至110 kV，再采用整流变进行进一步降压、调相。
这种办法需要另外配置普通电力降压变压器，会大幅度增加变电站的面积、增大设备的电力损耗，同时增加的诸多环节使整流系统的可靠性也随之降低。
如果采用直降式整流变压器，将330 kV 电压直接降成整流柜需要的低电压,省去中间环节，既节省工程投资，又降低系统的整体损耗，同时还能提高可靠性，显然采用直降式整流变压器优势明显。
