摄像头组电路芯片

cvbs芯片CVBS芯片，全称为Color Video Baseband Signal，即彩色视频基带信号处理芯片。

它是一种用于处理模拟视频信号的集成电路，主要应用于电视、摄像头、监控系统等领域。

以下是对CVBS芯片的介绍，全文约1000字。

CVBS芯片是一个重要的电子元件，用于视频信号的处理和传输。

它通过对模拟视频信号进行采集、处理和输出，实现了影像的传输和显示。

CVBS芯片是一种传统的基带模拟视频信号处理芯片，其主要特点是成本低廉、易于布局和使用。

CVBS芯片具有多种功能和特性。

首先，它能够对各种类型的模拟视频信号进行采集和处理。

不论是来自摄像头、电视信号源还是其他视频设备，CVBS芯片都可以接收和处理这些信号。

其次，CVBS芯片具有信号增强和滤波功能，能够提高视频图像的清晰度和稳定性。

此外，CVBS芯片还具备视频信号转换功能，可以将模拟视频信号转换为方便显示和传输的格式。

此外，CVBS芯片还可以处理音频信号，实现音视频的同步传输。

CVBS芯片的工作原理与视频信号的传输流程密切相关。

视频信号是由连续的模拟电压信号组成的，在传输过程中会受到各种噪声和干扰。

CVBS芯片通过接收视频信号并进行处理，可以去除噪声和干扰，提高信号的质量和稳定性。

CVBS芯片还可以根据特定的需求对视频信号进行调整，比如亮度、对比度、饱和度等参数的调节。

最后，CVBS芯片将处理后的视频信号输出到显示器或其他设备上，实现视频的显示和传输。

CVBS芯片的应用十分广泛。

首先，它是电视机的重要组成部分。

电视机通过CVBS芯片接收和处理模拟视频信号，然后将图像显示在屏幕上。

其次，CVBS芯片也广泛应用于摄像头和监控系统中。

摄像头使用CVBS芯片采集、处理和传输视频信号，监控系统通过CVBS芯片接收和显示视频信号。

此外，CVBS芯片还可以应用于其他领域，比如视频会议系统、视听设备等。

CVBS芯片的发展趋势是数字化和高清化。

随着数字技术的不断发展，模拟视频信号逐渐被数字视频信号所替代。

sdi芯片SDI芯片（Serial Digital Interface Chip）是一种将数字视频信号转换为串行数字接口的集成电路。

它主要用于广播、电视、视频会议等领域，用于传输高质量的数字视频信号。

SDI芯片具备以下特点：1. 高清晰度传输：SDI芯片能够以高清晰度传输视频信号，支持1080p的全高清视频传输，使得图像更加清晰和细腻，色彩更加真实。

2. 高带宽传输：SDI芯片具有较高的带宽传输能力，可以传输大容量的视频数据，确保视频信号的稳定和准确性。

3. 高可靠性传输：SDI芯片支持串行传输方式，相比于并行传输更加稳定可靠，可以提供长距离传输，抗干扰能力强，不容易受到外界因素的影响。

4. 高实时性传输：SDI芯片具备较低延迟的特点，可以实现实时传输和显示，适用于各种需要即时反馈的场合，如直播、体育赛事等。

5. 多功能性：SDI芯片可以支持不同类型的视频信号传输，如标清视频、高清视频、3D视频等，且具备音频传输功能，可以实现视频信号和音频信号的同时传输。

在实际应用中，SDI芯片有以下应用场景：1. 广播电视领域：SDI芯片广泛应用于广播电视传输系统中，用于传输高品质的数字视频信号，如电视直播、电视连续剧制作、广告播放等。

2. 视频会议领域：SDI芯片也被应用于视频会议系统中，可以实现高清晰度的视频传输，提供清晰、稳定的视频会议体验。

3. 安防监控领域：SDI芯片可用于安防监控摄像头，传输高质量的摄像头视频信号，如监控摄像头视频回放、容器码流生成等。

4. 电影拍摄领域：SDI芯片在电影拍摄中也有应用，可以将电影拍摄设备拍摄的高清视频信号传输至显示器或监视器，实现实时监控和回放。

总之，SDI芯片作为一种数字视频信号传输的集成电路，具备高清晰度、高带宽、高可靠性、高实时性和多功能性等特点。

它在广播、电视、视频会议和安防等领域都有广泛应用，并在以上领域中发挥重要作用。

摄像头模组封装工艺
摄像头模组的封装工艺通常包括以下几个方面：
1. 芯片封装：摄像头模组通常使用CMOS或CCD芯片作为图
像传感器，这些芯片需要进行封装以保护其内部结构和器件。

常见的封装方法包括裸芯封装、塑封封装和模块封装等。

2. 线路板设计：摄像头模组需要将芯片与其他电子元件连接在一起，这就需要进行线路板设计。

线路板上通常包括电源管理电路、信号处理电路和通信接口等。

3. 光学组件安装：摄像头模组中的光学组件主要包括透镜、滤光片和补偿器等。

这些组件需要精确地定位和安装，以确保图像采集的清晰度和准确性。

4. 模组封装：封装是将摄像头模组的各个部分组装到一起，形成一个完整的模块的过程。

封装通常包括模组外壳的设计和制造、组装和焊接等工艺。

5. 测试和调试：封装完成后，还需要对摄像头模组进行测试和调试，以确保其功能正常并满足相关标准和规范要求。

总的来说，摄像头模组的封装工艺包括芯片封装、线路板设计、光学组件安装、模组封装和测试调试等环节，这些环节需要依次进行，严格按照工艺要求进行操作，以确保摄像头模组的质量和性能。

安防监控四大主流NVR芯片对比面对市场上各类NVR方案，视频监控厂商该如何选择才能保持NVR视频监控产品的竞争优势呢？今天小编和你一起来理一理目前市面上主流的四大NVR芯片解决方案，本文将从市占情况、战略规划、产品系列、产品优劣势等方面进行简单的探讨和对比。

近年来，IPC+NVR方案组合以其成本经济、部署灵活等优势在视频监控市场上取得了令人瞩目成绩，随着越来越来多的NVR厂家加入，NVR市场空前繁荣。

芯片作为NVR核心元器件，对NVR的市场定位、性能、成本起着决定性因素，因此各个上游芯片厂家不断推陈出新，研发出更高解码能力、更强处理能力的高清芯片。

目前市场上NVR主流的芯片方案主要有以下4种，分别是TI DM816X系列、海思35XX系列、Entropic EN7530系列、Marvell ARMADA XP系列，以下从芯片厂家的市场占有情况、市场战略及规划、产品系列、产品优劣势等方面进行简单的探讨。

一、TI DM816X系列TI作为视频监控行业的老牌劲旅，不管是在IPC应用还是在NVR 应用上，均有着不俗的表现。

DM816X系列依靠卓越优异的性能表现，被海康等厂家广泛采用，用于项目型NVR、网络解码器等产品。

DM 81XX是目前世界上最灵活可编程的DSP，可以做出很多创新的产品，这就是TI设计该系列产品初衷，也是海康等企业选用该系列芯片的主要原因。

以DM8165芯片为例，该芯片可配置高达2GB内存，单颗芯片可满足160M网络IPC资源的接入和转发，轻松应对16路1080P和16路1080P解码。

作为领先的国际芯片厂家，TI 在技术领先性方面的优越性和优势一览无余。

DM816X系列自2010年推出后，整体架构仅略做优化，3年后其芯片处理能力仍领先于其它厂家的芯片处理能力，其技术的前瞻性可见一斑。

相比较于国内其它芯片厂家，TI 更专注、更注重核心底层技术的研发，这保证了TI在技术上领先优势。

然后正是由于TI 在技术上专注，导致其在芯片应用上的投入不足，主要表现以下两点：1、对上层应用的支持不够，NVR厂家往往要投入巨大的研发资源、费用、时间才能研发出产品，导致除了海康等具有规模优势的企业能够保证持续的投入，其它厂家鲜有敢于尝试的，而国内芯片厂家在应用上的跟进非常快，比如海思最近的推出的芯片内置了云服务，可以方便NVR厂家快速开发出适合自己的云应用；2、由于技术上的领先型和前瞻性，TI在研发和生产上往往要投入更高的成本，因此TI 芯片的成本更高，而近年来随着NVR市场竞争越来越激烈，TI芯片的高成本使越来越多的小企业的望而却步，因此市场占有率逐渐走低。

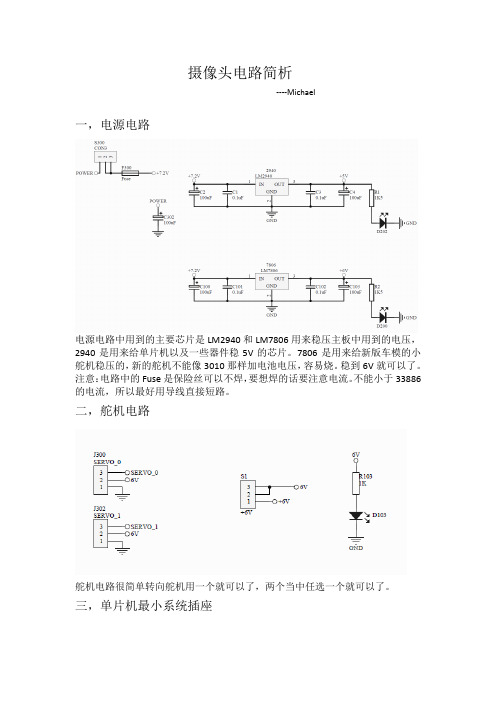

摄像头电路简析----Michael一，电源电路电源电路中用到的主要芯片是LM2940和LM7806用来稳压主板中用到的电压，2940是用来给单片机以及一些器件稳5V的芯片。

7806是用来给新版车模的小舵机稳压的，新的舵机不能像3010那样加电池电压，容易烧。

稳到6V就可以了。

注意：电路中的Fuse是保险丝可以不焊，要想焊的话要注意电流。

不能小于33886的电流，所以最好用导线直接短路。

二，舵机电路舵机电路很简单转向舵机用一个就可以了，两个当中任选一个就可以了。

三，单片机最小系统插座用两个双排针焊上去就可以了。

四，电机驱动电路电路中用双排针焊33886的排坐即可，33886有很多种接法可以查看数据手册。

五，信号分离电路VIDEO接摄像头的三根线即可，LM1881是视频同步分离芯片具体可以查一下数据手册。

接法可以像上图一样接。

这里的电阻电容的值都是有要求的尽可能不要换别的值的电容，电阻。

注意：图中R6是75欧的电阻也就是电阻上标的750的那种，C22是510pf的也就是511的那种。

L302是磁珠不是电感，没有的话可以短路。

六，AD转换电路TLC5510芯片接法按图连接即可。

图中的R116是滑动变阻器，通过调它的值来改变一个直流分量叠加在摄像头输出信号的，这样可以加大图像的调节范围。

图中L1，L2，L3是磁珠可以短路。

七，拨码开关电路用拨码开关可以选着跑车时候的策略，也可以实现其他功能，就看程序怎么用了。

八，指示灯电路调车时使用的指示灯。

九，PCB图这个图里有个地方得注意就是滑变R116的封装错了，中间管脚和最下边的得换一下。

所以焊接滑变的时候滑变的中间管脚和下面管脚用飞线换着接。

CCD摄像头电路设计CCD（电荷耦合器件）摄像头是一种常用的图像传感器，常用于数码相机、手机摄像头等设备中。

它通过将光转换为电荷，并将电荷转换为数字信号，实现图像的捕捉和传输。

下面将介绍CCD摄像头电路的设计过程。

1.摄像头传感器选择首先，需要选择合适的CCD摄像头传感器。

传感器的选择应根据具体应用需求来确定，包括分辨率、灵敏度、动态范围等参数。

同时，传感器的供电电压、输出接口等也需要考虑。

2.供电电路设计3.控制电路设计CCD摄像头通常需要通过控制信号来控制其工作模式、曝光时间等参数。

控制信号可以通过数字接口（如I2C、SPI）或模拟接口（如电压、电流）来实现。

设计控制电路时，需要考虑传感器的控制信号电平和电流要求，并合理选择控制器芯片。

4.时钟电路设计5.数据传输电路设计CCD摄像头传感器通常通过并行接口或串行接口将图像数据传输到后端处理器。

并行接口通常需要大量的引脚，而串行接口则可以减少引脚数量。

根据应用需求和数据传输速率要求，可以选择适合的接口类型，并设计相应的数据传输电路。

6.图像处理电路设计7.PCB设计最后，需要将以上设计的电路和组件布局在PCB（Printed Circuit Board）上。

在设计PCB时，需要考虑电路之间的布线、电源和地线的布置、电磁干扰的抑制等因素。

同时，还需要考虑PCB的尺寸、层数、材料等，以满足整体系统的需求。

总结CCD摄像头电路设计需要考虑供电电路、控制电路、时钟电路、数据传输电路、图像处理电路等方面。

在设计过程中，需要根据具体应用需求选择合适的传感器和电路组件，并合理布局、优化电路参数，以实现高质量的图像捕捉和传输。

摄像头模块工作原理
摄像头模块是一种用于捕捉图像和视频的设备。

它由镜头、图像传感器、信号处理芯片和接口电路等组成。

工作原理如下：
1. 光线投射：当环境中有光线时，镜头会将光线聚焦到图像传感器上。

2. 传感器感应：图像传感器是一种电子器件，它可以将通过镜头传来的光线转换为电信号。

图像传感器一般采用CMOS或CCD技术，其中CMOS传感器成本低、功耗低、制造工艺简单，而CCD传感器具有更高的感光度和图像质量。

3. 信号处理：经过图像传感器转换的电信号会被送入信号处理芯片。

信号处理芯片负责对电信号进行放大、滤波、去噪等处理，以提高图像的质量和清晰度。

4. 数据输出：经过信号处理后，图像数据会通过接口电路输出到计算机、显示屏或其他设备上进行显示、存储或传输。

总结来说，摄像头模块通过将光线聚焦到图像传感器上，再通过信号处理将图像转换为电信号并进行处理，最后将处理后的图像数据输出到其他设备上。

这样就能实现图像和视频的捕捉、显示和传输。

摄像头模组（CCM）介绍：⼀、摄像头模组（CCM）介绍：1、camera特写摄像头模组，全称CameraCompact Module，以下简写为CCM，是影像捕捉⾄关重要的电⼦器件。

先来张特写，各种样⼦的都有，不过我前⼀段时间调试那个有点丑。

2、摄像头⼯作原理、camera的组成各组件的作⽤想完全的去理解，还得去深⼊，如果是代码我们就逐步分析，模组的话我们就把它分解开来，看他到底是怎么⼯作的。

看下它是有那些部分构成的，如下图所⽰：（1）、⼯作原理：物体通过镜头（lens）聚集的光,通过CMOS或CCD集成电路，把光信号转换成电信号，再经过内部图像处理器（ISP）转换成数字图像信号输出到数字信号处理器（DSP）加⼯处理，转换成标准的GRB、YUV等格式图像信号。

（2）、CCM 包含四⼤件：镜头(lens)、传感器（sensor）、软板（FPC）、图像处理芯⽚（DSP）。

决定⼀个摄像头好坏的重要部件是：镜头（lens）、图像处理芯⽚（DSP）、传感器（sensor）。

CCM的关键技术为：光学设计技术、⾮球⾯镜制作技术、光学镀膜技术。

镜头（lens）是相机的灵魂，镜头(lens)对成像的效果有很重要的作⽤，是利⽤透镜的折射原理，景物光线通过镜头，在聚焦平⾯上形成清晰的影像，通过感光材料CMOS或CCD感光器记录景物的影像。

镜头⼚家主要集中在台湾、⽇本和韩国，镜头这种光学技术含量⾼的产业有⽐较⾼的门槛，业内⽐较知名的企业如富⼠精机、柯尼卡美能达、⼤⽴光、Enplas等传感器（sensor）是CCM的核⼼模块，⽬前⼴泛使⽤的有两种：⼀种是⼴泛使⽤的CCD（电荷藕合）元件；另⼀种是CMOS（互补⾦属氧化物导体）器件。

电荷藕合器件图像传感器CCD（Charge Coupled Device），它使⽤⼀种⾼感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯⽚转换成数字信号。

CCD由许多感光单位组成，通常以百万像素为单位。

监控CCD摄像机镜头角度和芯片参数示意图镜头介绍镜头焦距数值越大，看的越远，角度越小。

镜头焦距数值越小，看的越近，角度越大。

此图标为不同焦距镜头能基本看清人的最大有效距离芯片介绍监控工程用摄像机一般选择索尼CCD芯片，其他夏普、日立、韩国芯片因解析度、色彩还原度不及索尼芯片，虽价格较低，仍不受专业工程商的青睐。

SONY芯片因其不同的DSP 和CCD组合而产生不同的效果和清晰度，就是我们常说的摄像机线数，现将行业公认的常用SONY芯片组合和清晰度线数列举如下。

SONY CCD芯片常用组合表DSP芯片型号CCD芯片型号清晰度CCD芯片类型方案代号安德旺代号CXD3142+CXA3796ICX633(PAL)ICX632(NTSC)420TVline 1/3〞Sony SuperHAD CCD II 低照度SS-11X方案D系列CXD3172+CXA3796ICX633(PAL)ICX632(NTSC)480Tvline 1/3〞Sony SuperHAD CCD II 低照度J系列CXD3172+CXA3796ICX639(PAL)ICX638(NTSC)单板520TVline双板540TVline1/3〞Sony SuperHAD CCD II 低照度SS-HQ1方案H系列CXD4127+CXD4816ICX639(PAL)ICX638(NTSC)600TVline 1/3〞Sony SuperHAD CCD II 低照度N系列CXD4127+CXD4816ICX673A(PAL)ICX672A(NTSC)650TVline1/3" SONY Super 960H EXVIEW CCD低照度Effio-E方案E系列CXD4127+CXD4816ICX673A(PAL)ICX672A(NTSC)680TVline1/3" SONY Super 960H EXVIEW CCD低照度原装进口Effio-E方案CCD板K系列PAL彩色制式适用于中国等国家，NTSC彩色制式适用于日本欧美等国家。

3518cb参数3518cb是什么？你可能会疑惑，这个看似毫无意义的字符组合其实是一种电子元件的型号。

在电子领域，元件的型号往往以一串字符或数字来表示，而3518cb就是其中的一种。

3518cb是一种集成电路芯片，常用于视频监控领域的摄像头设备中。

它具有高性能、低功耗和稳定可靠的特点，因此在安防行业得到了广泛的应用。

3518cb芯片具有高性能的优势。

它采用了先进的制程工艺，拥有强大的计算和图像处理能力。

通过这种芯片，摄像头能够实现高清晰度的视频拍摄和图像处理，使得监控画面更加清晰、细腻，能够更好地满足用户的需求。

3518cb芯片具有低功耗的特点。

在电子设备中，低功耗是非常重要的一个指标。

低功耗意味着设备能够更加节省能源，延长电池寿命。

对于摄像头设备来说，低功耗的芯片能够让摄像头更加节能，减少能源消耗，为用户节省成本。

3518cb芯片还具备稳定可靠的特性。

在摄像头设备中，稳定性是非常重要的一点。

只有设备能够长时间稳定运行，才能够保证监控的连续性和可靠性。

3518cb芯片通过优化设计和可靠性测试，能够确保设备的稳定性，从而提高用户对于摄像头设备的信任度。

除了上述特点，3518cb芯片还具备其他一些功能。

例如，它支持智能分析算法，能够实现人脸识别、车牌识别等高级功能。

这些功能的实现，为用户提供了更多的选择和便利，使得摄像头设备的应用范围更加广泛。

总的来说，3518cb芯片作为一种集成电路芯片，在视频监控领域发挥着重要的作用。

它具有高性能、低功耗和稳定可靠的特点，为用户提供了更好的摄像头设备。

随着科技的不断进步，相信3518cb芯片还会不断改进和升级，为用户带来更好的体验和服务。
