寿力空压机技术标准培训2讲解
- 格式:ppt
- 大小:10.89 MB
- 文档页数:49
目录第一章安全1.1概述 (1)1.2劳保用品 (1)1.3防火及防爆 (1)1.4运行部件 (1)1.5高温表面和棱边、锐角 (2)1.6毒性和刺激性物质 (2)1.7触电防范 (2)1.8吊装 (2)1.9其他注意事项 (3)第二章安装2.1压缩机组的安装 (4)2.2通风和冷却 (4)2.3供气管路安装 (4)2.4检查联轴器 (4)2.5检查油量 (5)2.6检查电动机转向 (5)第三章产品规格和性能参数表3.1压缩机的规格和性能参数表—L S16-60/75�50H Z� (8)3.2压缩机的规格和性能参数表—L S16-60/75�60H Z� (9)3.3压缩机的规格和性能参数表—L S16-100�50H Z� (10)3.4压缩机的规格和性能参数表—L S16-100�60H Z� (11)第四章压缩机系统4.1说明 (12)4.2寿力压缩机主机 (12)4.3冷却润滑系统 (12)4.4排气系统 (13)4.5气量调节系统 (15)4.5.1仪表监控器机型 (15)4.5.2电脑监控器机型 (16)4.6进气系统 (17)第五章仪表型监控器和电脑型监控器5.1简介 (18)5.2仪表型监控器 (18)5.2.1监控仪表 (18)5.2.2监控元器件及功能——仪表型 (19)5.3电脑型监控器 (20)5.3.1电脑型监控器 (20)5.3.2监控元器件及功能——电脑型 (20)第六章压缩机的操作6.1安全操作规程 (22)6.2检查电动机转向 (22)6.3初次启动前的准备工作 (22)6.4常规运行 (22)6.5停机 (23)6.6加卸载设定和压力调节器的调整 (23)6.6.1仪表型监控器机型 (23)6.6.1.1加卸载设定的调整 (23)6.6.1.2压力调节器的设定 (24)6.6.2电脑型监控器机型 (24)第七章维护与保养7.1概述 (25)7.2整机的维护保养计划 (25)7.2.1日常保养 (25)7.2.2运行50小时之后的维护 (25)7.2.3每运行1000小时之后的维护 (25)7.2.4润滑油使用说明——标准型压缩机 (25)7.2.5润滑油使用说明——24K T压缩机 (26)7.3零部件的维护保养、更换和调整要求 (26)7.3.1空气过滤器的保养 (26)7.3.2油过滤器的保养 (27)7.3.3油气分离器的保养 (28)7.3.4联轴器的保养 (29)7.3.5进气阀的保养 (30)7.3.6电磁阀的保养 (32)7.3.7放空阀的保养 (32)7.3.8控制管路过滤器的保养 (33)7.3.9压力调节器的保养 (34)7.3.10最小压力阀的保养 (35)7.3.11温控阀的保养 (36)7.3.12寿力压缩机专用电动机的保养 (37)第八章故障分析及排除8.1概述 (39)8.2压缩机可能发生的故障与排除方法 (39)8.3传感器使用说明及监控器参数的校准—豪华型微电脑监控器I (40)8.4传感器使用说明及监控器参数的校准---寿力S U P E R V I S O R I I (41)第九章电气原理图�一�仪表型监控器机型电气原理图 (42)�二�电脑型监控器机型电气原理图—S U P E R V I S O R I I (43)第十章备件目录 (44)L S16-60/75/100系列螺杆压缩机操作手册第一章安全第一章安全1.1概述寿力公司的产品是精心设计和制造的�所以能安全可靠地运行。
寿力空压机系统原理说明:1.1概述气压缩机的LS系列机组是由主机,电动机,起动器、进气系统、排气系统、冷却润滑系统、气量调节系统、仪表板、冷却器、油气分离器和疏水阀门组成。
所有这些部件都安装在一个底座上面。
在风冷机组中,润滑油和压缩空气由板翅式冷却器进行冷却。
在水冷机组中,润滑油和压缩空气由管壳式冷却器进行冷却。
冷却水先冷气,后冷油,最后排出机外。
无论风冷机组或是水冷机组,其需维护的部件如油过滤器、控制阀、空气过滤器等都很容易进行。
1.2主机在压缩机机组中,主机是一个重要部件。
机体内有一对相互啮合的转子,在电动机的驱动下高速旋转,不断提供稳定无脉动的压缩空气。
在转子旋转吸入空气时,润滑油被喷入压缩机机体内,与空气直接混合。
这里油主要其三个作用。
1、冷却,带走压缩产生的热量,减少压缩空气的内泄露;2、密封,它填补了转子与壳体及转子与转子之间的泄露间隙;3、润滑,在转子间形成润滑油膜,便于阳转子直接驱动阴转子。
油气混合物流经油气分离器后,油与空气分离,空气进入供气管路,油被冷却后再次喷入压缩机。
1.3冷却润滑系统冷却润滑系统(冷风机组),包括风扇、电机、板翅式后冷却器、油冷却器、油过滤器、温控阀、内部连接金属管和软管。
在水冷机组中,用壳管式冷却器和水量调节阀取代风冷机组中的板翅式冷却器。
油的流动由系统中的压差推动,从油分离罐流向主机的各个工作点。
当油温低于77度时,温控阀全开,油不经冷却直接流过油过滤器,到各工作点。
由于吸收压缩过程产生的热量,油温逐渐升高,,当油温高于77度,温控阀开始关闭。
部分油流入冷却器。
冷却后的油流入油过滤器,然后流入主机。
在空压机中,有部分润滑油被送入支承转子的耐磨轴承。
油液在进入压缩机之前,首先经过油过滤器,以确保流向轴承的润滑油的洁净,油过滤器总成由一个可更换的滤芯和内部压力旁通阀组成。
当仪表板上的压差表指针指向红色区域时,必须更换过滤器。
当压缩机在运行时,须定时检查压力表的读数。

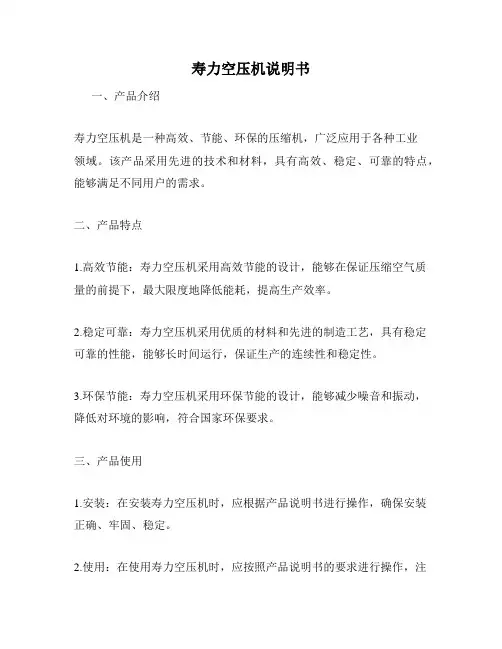

寿力空压机说明书一、产品介绍寿力空压机是一种高效、节能、环保的压缩机,广泛应用于各种工业领域。
该产品采用先进的技术和材料,具有高效、稳定、可靠的特点,能够满足不同用户的需求。
二、产品特点1.高效节能:寿力空压机采用高效节能的设计,能够在保证压缩空气质量的前提下,最大限度地降低能耗,提高生产效率。
2.稳定可靠:寿力空压机采用优质的材料和先进的制造工艺,具有稳定可靠的性能,能够长时间运行,保证生产的连续性和稳定性。
3.环保节能:寿力空压机采用环保节能的设计,能够减少噪音和振动,降低对环境的影响,符合国家环保要求。
三、产品使用1.安装:在安装寿力空压机时,应根据产品说明书进行操作,确保安装正确、牢固、稳定。
2.使用:在使用寿力空压机时,应按照产品说明书的要求进行操作,注意保养和维护,确保产品的正常运行。
3.维护:在维护寿力空压机时,应定期进行检查和保养,及时发现和解决问题,确保产品的长期稳定运行。
四、产品优势1.高效节能:寿力空压机采用高效节能的设计,能够最大限度地降低能耗,提高生产效率。
2.稳定可靠:寿力空压机采用优质的材料和先进的制造工艺,具有稳定可靠的性能,能够长时间运行,保证生产的连续性和稳定性。
3.环保节能:寿力空压机采用环保节能的设计,能够减少噪音和振动,降低对环境的影响,符合国家环保要求。
五、产品维护1.定期检查:定期检查寿力空压机的各项指标,确保产品的正常运行。
2.保养维护:定期进行保养和维护,及时发现和解决问题,确保产品的长期稳定运行。
3.清洁保养:定期清洁寿力空压机的各个部件,保持产品的清洁和卫生。
六、总结寿力空压机是一种高效、节能、环保的压缩机,具有高效、稳定、可靠的特点,能够满足不同用户的需求。
在使用寿力空压机时,应按照产品说明书的要求进行操作,注意保养和维护,确保产品的正常运行。
仪用空压机运行规程仪用空压机操作规程2.启动前的检查2.1检查仪用空压机A(或B、C、D、杂用空压机)安装或检修工作结束;2.2送上仪用空压机A(或B、C、D、杂用空压机)、仪用空气后处理装置及各电动门电源;仪用空压机及后处理装置控制电源;2.3检查有关测量、显示、保护表计投入检查有关测量、显示、保护表计投入;2.4检查空压机就地紧急停机按钮在拉出位置;2.5确认空压机油箱油位正常(在视油镜中心附近),油质合格;2.6检查关闭1号机(或2号机)闭式水至空压机冷却水进水、回水母管放水门、放空气门;2.7检查开启1号机(或2号机)闭式水至空压机冷却水进水、回水总门,检查冷却水压力大于0.2MPa;2.8检查开启仪用空压机A(或B、C、D、杂用空压机)冷却器冷却水进、出水门;2.9检查关闭仪用空压机出口母管与杂用空压机出口母管联络门;2.10检查关闭仪用空压机A(或B、C、D、杂用空压机)出口门后疏水门;2.11检查关闭仪用空压机A(或B、C、D、杂用空压机)出口滤网疏水手动门;2.12检查开启仪用空压机A(或B、C、D、杂用空压机)出口门;2.13检查开启仪用空气A(或B、C)列后处理装置进气总门;2.14检查关闭仪用空气A(或B、C)列后处理装置干燥塔前滤网疏水门;2.15检查关闭仪用空气A(或B、C)列后处理装置干燥塔后滤网疏水门;2.16在仪用空气A(或B、C)列后处理装置干燥塔控制面板上设置A(或B)塔运行,B(或A)塔再生,模式选择设置为4分钟,负载选择为:85%;2.17检查仪用空气A(或B、C)列后处理装置干燥塔A(或B塔)进气阀开启、排污阀关闭,干燥塔B (或A塔)进气阀关闭、再生阀开启、排污阀开启;2.18检查开启仪用空气A(或B、C)列后处理装置出口门;2.19关闭仪用空气A(或B、C)列蒸发器出口门后疏水门;2.20检查开启仪用空气A(或B、C)列后处理装置冷媒冷却器冷却水进、出口门;2.21检查各压缩空气储气罐及杂用空气储气罐进气门;2.22关闭各压缩空气储气罐进气母管上疏水门;2.23关闭各压缩空气储气罐出口门及出口门前空气门;2.24关闭各压缩空气储气罐底部疏水门;3.仪用空气后处理装置的启动3.1开启仪用空气A(或B、C)列后处理装置冷干机进口阀;3.2开启仪用空气A(或B、C)列后处理装置冷干机出口阀;3.3启动冷干机运行;3.4检查冷干机空载运行参数正常:回气温度:2~10℃;排气温度:45~75℃;冷媒高压:200Psi冷媒低压:60 Psi3.5冷干机运行后检查蒸发器自动疏水门动作正常。

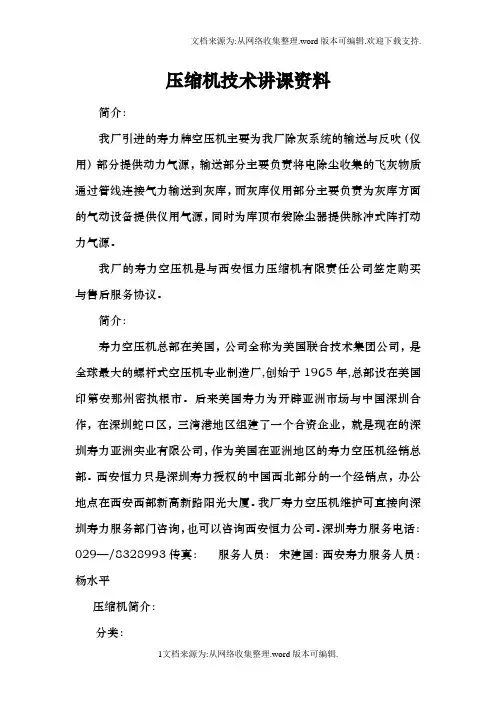

压缩机技术讲课资料简介:我厂引进的寿力牌空压机主要为我厂除灰系统的输送与反吹(仪用)部分提供动力气源,输送部分主要负责将电除尘收集的飞灰物质通过管线连接气力输送到灰库,而灰库仪用部分主要负责为灰库方面的气动设备提供仪用气源,同时为库顶布袋除尘器提供脉冲式阵打动力气源。
我厂的寿力空压机是与西安恒力压缩机有限责任公司签定购买与售后服务协议。
简介:寿力空压机总部在美国,公司全称为美国联合技术集团公司,是全球最大的螺杆式空压机专业制造厂,创始于1965年,总部设在美国印第安那州密执根市。
后来美国寿力为开辟亚洲市场与中国深圳合作,在深圳蛇口区,三湾港地区组建了一个合资企业,就是现在的深圳寿力亚洲实业有限公司,作为美国在亚洲地区的寿力空压机经销总部。
西安恒力只是深圳寿力授权的中国西北部分的一个经销点,办公地点在西安西部新高新路阳光大厦。
我厂寿力空压机维护可直接向深圳寿力服务部门咨询,也可以咨询西安恒力公司。
深圳寿力服务电话:029—/8328993传真:服务人员:宋建国:西安寿力服务人员:杨水平压缩机简介:分类:A、往复式B、回转式C、离心式注:往复式与回转式统属变容积式范畴离心式属变速度式范畴1、往复式空压机是变容积式压缩机的一种。
这种压缩机将封闭在一个密闭空间内的空气逐渐压缩(缩小其体积)从而提高其气压。
往复式空压机以汽缸内的一个活塞作为压缩位移的原件来完成以上的压缩过程。
当压缩过程仅靠活塞的一侧来完成时,该往复式称为单作用空压机,如果靠活塞的两侧来完成压缩过程时称为双作用。
往复式空压机在每一个气缸上有许多弹簧式阀门,只有当阀门两侧的压差达到一定值后阀门才会打开。
当气缸内的压力略低于进气压力时,进气阀门打开,当气缸内的压力略高于排气压力时排气阀门打开。
如果压缩过程由一个汽缸或一组单级的汽缸完成时,该空压机称为单级空压机。
许多实际使用工况要超过单级空压机的能力。
压缩比大小(排气/进气压力)会引起排气温度过热或其他设计上的问题。
目录第一章安全1.1概述 (1)1.2劳保用品 (1)1.3防火及防爆 (1)1.4运行部件 (1)1.5高温表面和棱边、锐角 (2)1.6毒性和刺激性物质 (2)1.7触电防范 (2)1.8吊装 (2)1.9其他注意事项 (3)第二章安装2.1压缩机组的安装 (4)2.2通风和冷却 (4)2.3供气管路安装 (4)2.4检查联轴器 (4)2.5检查油量 (5)2.6检查电动机转向 (5)第三章产品规格和性能参数表3.1压缩机的规格和性能参数表—L S16-60/75�50H Z� (8)3.2压缩机的规格和性能参数表—L S16-60/75�60H Z� (9)3.3压缩机的规格和性能参数表—L S16-100�50H Z� (10)3.4压缩机的规格和性能参数表—L S16-100�60H Z� (11)第四章压缩机系统4.1说明 (12)4.2寿力压缩机主机 (12)4.3冷却润滑系统 (12)4.4排气系统 (13)4.5气量调节系统 (15)4.5.1仪表监控器机型 (15)4.5.2电脑监控器机型 (16)4.6进气系统 (17)第五章仪表型监控器和电脑型监控器5.1简介 (18)5.2仪表型监控器 (18)5.2.1监控仪表 (18)5.2.2监控元器件及功能——仪表型 (19)5.3电脑型监控器 (20)5.3.1电脑型监控器 (20)5.3.2监控元器件及功能——电脑型 (20)第六章压缩机的操作6.1安全操作规程 (22)6.2检查电动机转向 (22)6.3初次启动前的准备工作 (22)6.4常规运行 (22)6.5停机 (23)6.6加卸载设定和压力调节器的调整 (23)6.6.1仪表型监控器机型 (23)6.6.1.1加卸载设定的调整 (23)6.6.1.2压力调节器的设定 (24)6.6.2电脑型监控器机型 (24)第七章维护与保养7.1概述 (25)7.2整机的维护保养计划 (25)7.2.1日常保养 (25)7.2.2运行50小时之后的维护 (25)7.2.3每运行1000小时之后的维护 (25)7.2.4润滑油使用说明——标准型压缩机 (25)7.2.5润滑油使用说明——24K T压缩机 (26)7.3零部件的维护保养、更换和调整要求 (26)7.3.1空气过滤器的保养 (26)7.3.2油过滤器的保养 (27)7.3.3油气分离器的保养 (28)7.3.4联轴器的保养 (29)7.3.5进气阀的保养 (30)7.3.6电磁阀的保养 (32)7.3.7放空阀的保养 (32)7.3.8控制管路过滤器的保养 (33)7.3.9压力调节器的保养 (34)7.3.10最小压力阀的保养 (35)7.3.11温控阀的保养 (36)7.3.12寿力压缩机专用电动机的保养 (37)第八章故障分析及排除8.1概述 (39)8.2压缩机可能发生的故障与排除方法 (39)8.3传感器使用说明及监控器参数的校准—豪华型微电脑监控器I (40)8.4传感器使用说明及监控器参数的校准---寿力S U P E R V I S O R I I (41)第九章电气原理图�一�仪表型监控器机型电气原理图 (42)�二�电脑型监控器机型电气原理图—S U P E R V I S O R I I (43)第十章备件目录 (44)L S16-60/75/100系列螺杆压缩机操作手册第一章安全第一章安全1.1概述寿力公司的产品是精心设计和制造的�所以能安全可靠地运行。
Sullair ES—08空气压缩机(讲义)概述Sullair ES—08(寿力)空气压缩机是一个特殊的,30HP 超高压、旋转式螺杆空气压缩独立系统,是集驱动,机械螺杆压缩,自推润滑为一体而后经油气分离处理后,向电气主气包提供气源的成设备,以下我们对Sullair ES—08空气压缩机的电气工作原理制气加压流程,操控设置等分五个部分进行讲述。
第一部分空气压缩机的组成第二部分空气压缩机的压缩流程第三部分空气压缩机的电气工作原理第四部分空压机的操控设置,键盘功能第五部分空压机的故障分析与处理第一部分空压机的组成Sullair ES—08 压缩机的组成1、进气过滤器2、进气控制阀3、驱动电机4、双螺杆压缩装置5、油气分离器6、机械调节阀7、压力温度检测装置8、电器控制箱操控平台1.3驱动电机:驱动电机为30HP、22KW AC380V交流电机,其控制方式采用Y/Δ,要求正向运转的特定条件(机罩上标有转向指示,控制系统中装有相序监测继电器)作为启动要求。
1.4双螺杆压缩装置:有两个螺杆,一内一外,外螺杆由电机驱动,内螺杆为一个惰轮,由于内外螺杆在相互作用时对空气产生了压力,从而达到加压的作用。
1.8电气控制盒操控平台1、驱动主回路(有三个接触器)2、控制回路,3、保护回路4、监控回路5、指示回路6、操作设置界面模块板、键盘功能第二部分空气压缩机的加压流程在启动状态下:外部空气进气过滤器进气控制阀注:虚线为油流注:油气分离的条件,确保油箱压力不低于60psi,为了保证油流润滑的需要,当关闭压缩机时,系统压力不能反回到压缩机内。
第三部分空气压缩机的电气工作原理。
启动K1运行继电器闭合S经2M常闭(互锁点)得电K2Y/△转换电器闭合 SOL4加载电磁阀得电IM得电 S常开辅助点闭合IM辅助常开由于K1先合 S常闭辅助点断开(互锁点)点闭合,并自锁同时切断2M的通路经5秒延时后Y/△转换继电器K2断开1MS 失电 S常闭点闭合完成Y/△转换 2M2M得电 2M常闭点断开切断S通路运行加载阀SLO4失电加载阀SLO1 由K3当加载压力达到P1最达到循环工作的目的3.2系统监测装置:在控制回路中没有P1P2T1,和相序监测元件。
