寿力空压机培训资料69149

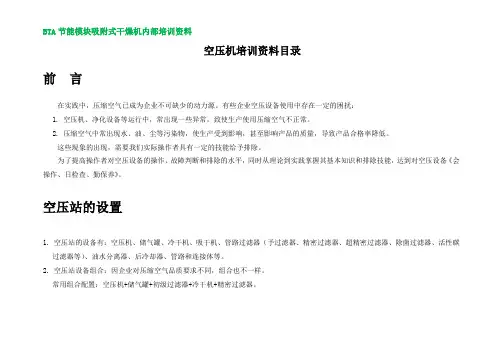

空压机培训资料目录前言在实践中，压缩空气已成为企业不可缺少的动力源。

有些企业空压设备使用中存在一定的困扰：1. 空压机、净化设备等运行中，常出现一些异常，致使生产使用压缩空气不正常。

2. 压缩空气中常出现水、油、尘等污染物，使生产受到影响，甚至影响产品的质量，导致产品合格率降低。

这些现象的出现，需要我们实际操作者具有一定的技能给予排除。

为了提高操作者对空压设备的操作、故障判断和排除的水平，同时从理论到实践掌握其基本知识和排除技能，达到对空压设备《会操作、日检查、勤保养》。

空压站的设置1. 空压站的设备有：空压机、储气罐、冷干机、吸干机、管路过滤器（予过滤器、精密过滤器、超精密过滤器、除菌过滤器、活性碳过滤器等）、油水分离器、后冷却器、管路和连接体等。

2. 空压站设备组合：因企业对压缩空气品质要求不同，组合也不一样。

常用组合配置：空压机+储气罐+初级过滤器+冷干机+精密过滤器。

对食品、医疗、电子行业品质要求更高，则设备组合方式也不同。

3. 空压站各设备的功能：空压机：是将空气压缩成压缩空气来为我们做功的设备。

常说的7kg，就是7个立方空气压缩成一个立方的压缩空气为7bar,也就是说：每立方厘米的压缩空气有7bar的膨胀力，以推动气缸，或碾碎物体，或推动或加紧物体。

储气罐：是用柔性钢板加工后，能储备压缩空气的容器。

具有（1）储气（2）脱水（离心力、碰撞、重力、吸附等原理）（3）降温（4）平稳压缩空气波动冷干机：是将压缩空气通过低温冷却，而将压缩空气中水蒸汽变成冷凝水并及时排放出来的设备。

ISO国际标准要求：冷干机中的冷热交换器内温度应达到-23.5℃。

此时压力露点为2～5℃。

脱水率达97%左右。

吸干机：分有热再生和无热再生两种。

是靠氧化铝、分子筛吸附而使冷热交换内温度达到-40℃或-70℃，使压缩空气中水份更多地分离出来。

管路过滤器：管路过滤器由于精度不同，则分初滤、精滤、超滤、活性碳、无菌等品种。

寿力空压机培训资料xx年xx月xx日•寿力空压机简介•寿力空压机工作原理•寿力空压机操作与维护•寿力空压机选型与安装目•寿力空压机常见故障及处理•寿力空压机发展趋势与创新录01寿力空压机简介寿力空压机的前身——空气压缩机问世。

寿力空压机的发展历程19世纪末期美国寿力公司成立，并开始研发和生产空气压缩机。

20世纪初期寿力空压机进入中国市场，并开始在国内推广使用。

1960年代寿力空压机主要分为螺杆式、活塞式、离心式、涡旋式等几种类型。

种类寿力空压机广泛应用于工业、能源、建筑、农业等领域，如机械制造、石油化工、电力、冶金、矿山、轻纺、环保等行业。

用途寿力空压机的种类与用途寿力空压机的应用领域寿力空压机作为工业生产中的重要设备，为各种机械设备提供压缩空气，如气动工具、喷漆枪、自动化生产线等。

工业领域寿力空压机为能源行业提供压缩空气，如天然气、石油等开采及输送过程中需要用到压缩空气。

能源领域寿力空压机为建筑行业提供压缩空气，如混凝土喷射、地基处理等施工工艺中需要用到压缩空气。

建筑领域寿力空压机在农业领域中也有应用，如灌溉、吹风等作业中需要用到压缩空气。

农业领域02寿力空压机工作原理压缩机的基本工作原理通过将气体吸入和排出，使气体在压缩机的气缸中压缩，以提高气体的压力和密度，从而实现气体的输送和分配。

寿力空压机的应用范围广泛应用于工业、医疗、科研、环保等领域，用于提供稳定、可靠和纯净的气源。

寿力空压机的基本原理1寿力空压机的技术特点23采用高效节能技术，如高效气缸、智能控制系统等，使压缩机运行更加高效。

高效率选用高品质的零部件和材料，经过严格的质量控制和耐久性测试，确保压缩机具有高可靠性和长寿命。

高可靠性采用先进的智能控制系统，方便用户操作和维护，同时能够实时监控压缩机的运行状态和故障预警。

智能控制寿力空压机的性能指标指压缩机输出的气体压力，是衡量压缩机性能的重要指标之一。

排气压力排气量能效比噪音指单位时间内压缩机输出的气体体积，是衡量压缩机性能的另一个重要指标。

寿力空压机系统原理说明：1.1概述气压缩机的LS系列机组是由主机，电动机，起动器、进气系统、排气系统、冷却润滑系统、气量调节系统、仪表板、冷却器、油气分离器和疏水阀门组成。

所有这些部件都安装在一个底座上面。

在风冷机组中，润滑油和压缩空气由板翅式冷却器进行冷却。

在水冷机组中，润滑油和压缩空气由管壳式冷却器进行冷却。

冷却水先冷气，后冷油，最后排出机外。

无论风冷机组或是水冷机组，其需维护的部件如油过滤器、控制阀、空气过滤器等都很容易进行。

1.2主机在压缩机机组中，主机是一个重要部件。

机体内有一对相互啮合的转子，在电动机的驱动下高速旋转，不断提供稳定无脉动的压缩空气。

在转子旋转吸入空气时，润滑油被喷入压缩机机体内，与空气直接混合。

这里油主要其三个作用。

1、冷却，带走压缩产生的热量，减少压缩空气的内泄露；2、密封，它填补了转子与壳体及转子与转子之间的泄露间隙；3、润滑，在转子间形成润滑油膜，便于阳转子直接驱动阴转子。

油气混合物流经油气分离器后，油与空气分离，空气进入供气管路，油被冷却后再次喷入压缩机。

1.3冷却润滑系统冷却润滑系统（冷风机组），包括风扇、电机、板翅式后冷却器、油冷却器、油过滤器、温控阀、内部连接金属管和软管。

在水冷机组中，用壳管式冷却器和水量调节阀取代风冷机组中的板翅式冷却器。

油的流动由系统中的压差推动，从油分离罐流向主机的各个工作点。

当油温低于77度时，温控阀全开，油不经冷却直接流过油过滤器，到各工作点。

由于吸收压缩过程产生的热量，油温逐渐升高，，当油温高于77度，温控阀开始关闭。

部分油流入冷却器。

冷却后的油流入油过滤器，然后流入主机。

在空压机中，有部分润滑油被送入支承转子的耐磨轴承。

油液在进入压缩机之前，首先经过油过滤器，以确保流向轴承的润滑油的洁净，油过滤器总成由一个可更换的滤芯和内部压力旁通阀组成。

当仪表板上的压差表指针指向红色区域时，必须更换过滤器。

当压缩机在运行时，须定时检查压力表的读数。

空压机培训课程讲义一、教学目标：了解空压机的结构原理及各部件的作用；了解空压机的性能参数；掌握空压机的开机步骤及运行参数；掌握空压机的润滑点及周期；理解空压机的常见故障及原因二、教学步骤：提问：空压机有哪些部件组成及作用？1）机身部件：主要由机身和中体组成，机身下方设有视油窗、铂热电阻温度计和排油孔，供检查润滑油面、测量机油温度和排放污油用。

机身身盖有呼吸器，用以平衡内外容积差，中体两侧都开有孔、供拆装检修十字头和填料用。

2）气缸部件：缸盖、缸体、缸座三部分组成，它们内部都铸有气道和冷却水夹层。

气道分为进气腔和排气腔，水腔和气腔在气缸部件内部相互贯通，在缸道和缸座上铸有阀室，进排气口铸在缸体上。

3）气阀部件：吸气阀、排气阀的主要功用是及时地将气缸和进、排气管道连通和隔断，使气体能在活塞的往复运动中及时地吸入和排出。

提问：那么这些部件在空压机电机运转时，是怎样把空气压缩后送到管道的呢？（工作原理）D系列活塞式空压机由机身、曲轴连杆机构、活塞、气缸、气阀及冷却器等部件构成。

由电动机驱动，通过曲轴连杆机构，将回转运动变为活塞在气缸中作往复直线运动，由气缸和活塞所组成的气腔容积的同期性变化，使空气在气缸内周而复始地完成膨胀、吸气、压缩、排气四个工作过程2、空压机的性能参数？空压机型号：D-125/3-a意义：D表示D系列空压机，125指容积流量125m3/min，3排气压力0.3MPa空压机轴功率：460KW空压机排气压力：0.3MPa空压机转速：429r/min空压机活塞行程：240mm空压机容积流量：≥125m3/min同步电机型号：TK550-14/1430B同步电机功率：550kW,10KV3、空压机的开机步骤？操作要点1：励磁电柜如何送电？a）转换开关打至中间空挡上；b）控制箱上控制电源和输出监视开关按“通”位置；c）按合闸按钮、合闸指示灯亮，分闸指示灯灭；d）电流调节电位器，由0调到120A之后，转换开关拨到试运位置，运行灯2秒后，有励磁电流输出，5秒后，灭磁阻开，电压表有显示；e）试机10秒后，转换开关拨至“联机”；f）主机运行后，根据功率同数要求，可随时调节电位器，励磁电流增加功率因数表指针朝前方向移动调到超前（0.9—1）即可。

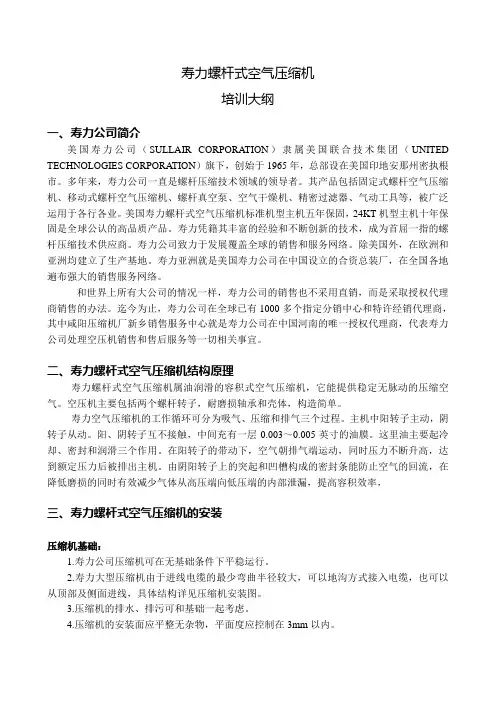

寿力螺杆式空气压缩机培训大纲一、寿力公司简介美国寿力公司（SULLAIR CORPORATION）隶属美国联合技术集团（UNITED TECHNOLOGIES CORPORA TION）旗下，创始于1965年，总部设在美国印地安那州密执根市。

多年来，寿力公司一直是螺杆压缩技术领域的领导者。

其产品包括固定式螺杆空气压缩机、移动式螺杆空气压缩机、螺杆真空泵、空气干燥机、精密过滤器、气动工具等，被广泛运用于各行各业。

美国寿力螺杆式空气压缩机标准机型主机五年保固，24KT机型主机十年保固是全球公认的高品质产品。

寿力凭籍其丰富的经验和不断创新的技术，成为首屈一指的螺杆压缩技术供应商。

寿力公司致力于发展覆盖全球的销售和服务网络。

除美国外，在欧洲和亚洲均建立了生产基地。

寿力亚洲就是美国寿力公司在中国设立的合资总装厂，在全国各地遍布强大的销售服务网络。

和世界上所有大公司的情况一样，寿力公司的销售也不采用直销，而是采取授权代理商销售的办法。

迄今为止，寿力公司在全球已有1000多个指定分销中心和特许经销代理商，其中咸阳压缩机厂新乡销售服务中心就是寿力公司在中国河南的唯一授权代理商，代表寿力公司处理空压机销售和售后服务等一切相关事宜。

二、寿力螺杆式空气压缩机结构原理寿力螺杆式空气压缩机属油润滑的容积式空气压缩机，它能提供稳定无脉动的压缩空气。

空压机主要包括两个螺杆转子，耐磨损轴承和壳体，构造简单。

寿力空气压缩机的工作循环可分为吸气、压缩和排气三个过程。

主机中阳转子主动，阴转子从动。

阳、阴转子互不接触，中间充有一层0.003～0.005英寸的油膜。

这里油主要起冷却、密封和润滑三个作用。

在阳转子的带动下，空气朝排气端运动，同时压力不断升高，达到额定压力后被排出主机。

由阴阳转子上的突起和凹槽构成的密封条能防止空气的回流，在降低磨损的同时有效减少气体从高压端向低压端的内部泄漏，提高容积效率，三、寿力螺杆式空气压缩机的安装压缩机基础：1.寿力公司压缩机可在无基础条件下平稳运行。

压缩机技术讲课资料简介：我厂引进的寿力牌空压机主要为我厂除灰系统的输送与反吹〔仪用〕局部提供动力气源，输送局部主要负责将电除尘收集的飞灰物质通过管线连接气力输送到灰库，而灰库仪用局部主要负责为灰库方面的气动设备提供仪用气源，同时为库顶布袋除尘器提供脉冲式阵打动力气源。

我厂的寿力空压机是与恒力压缩机有限责任公司签定购置与售后效劳协议。

简介：寿力空压机总部在美国，公司全称为美国联合技术集团公司，是全球最大的螺杆式空压机专业制造厂 ,创始于 1965 年, 总部设在美国印第安那州密执根市。

后来美国寿力为开辟亚洲市场与中国合作，在蛇口区，三湾港地区组建了一个合资企业，就是现在的寿力亚洲实业，作为美国在亚洲地区的寿力空压机经销总部。

恒力只是寿力授权的中国西北局部的一个经销点，办公地点在西部新高新路大厦。

我厂寿力空压机维护可直接向寿力效劳部门咨询，也可以咨询恒力公司。

寿力效劳：029 —88328186/8328993：88320891效劳人员：宋建国：寿力效劳人员：水平压缩机简介：分类：A、往复式 B 、回转式C、离心式注：往复式与回转式统属变容积式畴离心式属变速度式畴1 、往复式空压机是变容积式压缩机的一种。

这种压缩机将封闭在一个密闭空间的空气逐渐压缩〔缩小其体积〕从而提高其气压。

往复式空压机以汽缸的一个活塞作为压缩位移的原件来完成以上的压缩过程。

当压缩过程仅靠活塞的一侧来完成时，该往复式称为单作用空压机，如果靠活塞的两侧来完成压缩过程时称为双作用。

往复式空压机在每一个气缸上有许多弹簧式阀门，只有当阀门两侧的压差到达一定值后阀门才会翻开。

当气缸的压力略低于进气压力时，进气阀门翻开，当气缸的压力略高于排气压力时排气阀门翻开。

如果压缩过程由一个汽缸或一组单级的汽缸完成时，该空压机称为单级空压机。

许多实际使用工况要超过单级空压机的能力。

压缩比大小〔排气 / 进气压力〕会引起排气温度过热或其他设计上的问题。

许多功率超过 75Kw 的往复式空压机被设计为多级机组，压缩过程由双级或多级组成，级级之间一般有冷却功能以降低进入下一级的气温。

Sullair ES—08空气压缩机（讲义）概述Sullair ES—08（寿力）空气压缩机是一个特殊的，30HP 超高压、旋转式螺杆空气压缩独立系统，是集驱动，机械螺杆压缩，自推润滑为一体而后经油气分离处理后，向电气主气包提供气源的成设备，以下我们对Sullair ES—08空气压缩机的电气工作原理制气加压流程，操控设置等分五个部分进行讲述。

第一部分空气压缩机的组成第二部分空气压缩机的压缩流程第三部分空气压缩机的电气工作原理第四部分空压机的操控设置，键盘功能第五部分空压机的故障分析与处理第一部分空压机的组成Sullair ES—08 压缩机的组成1、进气过滤器2、进气控制阀3、驱动电机4、双螺杆压缩装置5、油气分离器6、机械调节阀7、压力温度检测装置8、电器控制箱操控平台1.3驱动电机：驱动电机为30HP、22KW AC380V交流电机，其控制方式采用Y/Δ，要求正向运转的特定条件（机罩上标有转向指示，控制系统中装有相序监测继电器）作为启动要求。

1.4双螺杆压缩装置：有两个螺杆，一内一外，外螺杆由电机驱动，内螺杆为一个惰轮，由于内外螺杆在相互作用时对空气产生了压力，从而达到加压的作用。

1.8电气控制盒操控平台1、驱动主回路（有三个接触器）2、控制回路，3、保护回路4、监控回路5、指示回路6、操作设置界面模块板、键盘功能第二部分空气压缩机的加压流程在启动状态下：外部空气进气过滤器进气控制阀注：虚线为油流注：油气分离的条件，确保油箱压力不低于60psi，为了保证油流润滑的需要，当关闭压缩机时，系统压力不能反回到压缩机内。

第三部分空气压缩机的电气工作原理。

启动K1运行继电器闭合S经2M常闭（互锁点）得电K2Y/△转换电器闭合 SOL4加载电磁阀得电IM得电 S常开辅助点闭合IM辅助常开由于K1先合 S常闭辅助点断开（互锁点）点闭合，并自锁同时切断2M的通路经5秒延时后Y/△转换继电器K2断开1MS 失电 S常闭点闭合完成Y/△转换 2M2M得电 2M常闭点断开切断S通路运行加载阀SLO4失电加载阀SLO1 由K3当加载压力达到P1最达到循环工作的目的3.2系统监测装置：在控制回路中没有P1P2T1，和相序监测元件。
