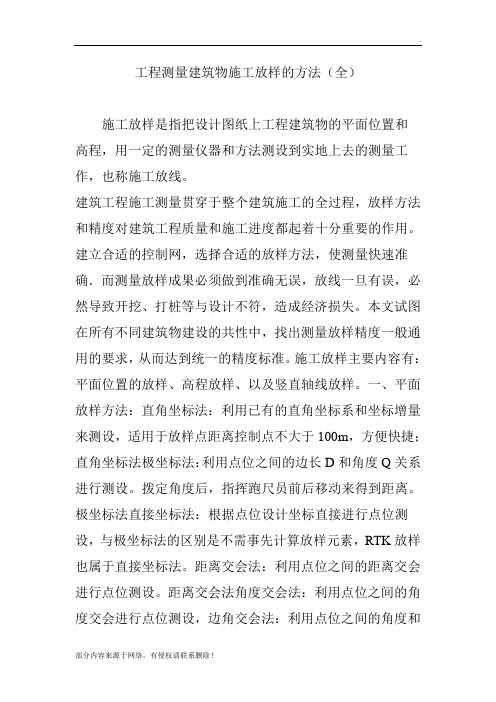

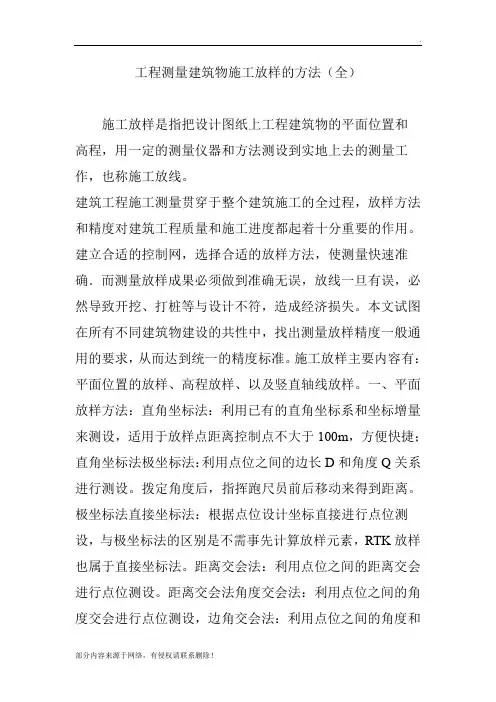

工程测量建筑物施工放样的方法（全）施工放样是指把设计图纸上工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作，也称施工放线。
建筑工程施工测量贯穿于整个建筑施工的全过程，放样方法和精度对建筑工程质量和施工进度都起着十分重要的作用。
建立合适的控制网，选择合适的放样方法，使测量快速准确．而测量放样成果必须做到准确无误，放线一旦有误，必然导致开挖、打桩等与设计不符，造成经济损失。
本文试图在所有不同建筑物建设的共性中，找出测量放样精度一般通用的要求，从而达到统一的精度标准。
施工放样主要内容有：平面位置的放样、高程放样、以及竖直轴线放样。
一、平面放样方法：直角坐标法：利用已有的直角坐标系和坐标增量来测设，适用于放样点距离控制点不大于100m，方便快捷；直角坐标法极坐标法：利用点位之间的边长D和角度Q关系进行测设。
拨定角度后，指挥跑尺员前后移动来得到距离。
极坐标法直接坐标法：根据点位设计坐标直接进行点位测设，与极坐标法的区别是不需事先计算放样元素，RTK放样也属于直接坐标法。
距离交会法：利用点位之间的距离交会进行点位测设。
距离交会法角度交会法：利用点位之间的角度交会进行点位测设，边角交会法：利用点位之间的角度和距离交会进行点位测设。
角度交会法归化放样法：高精密放样法，首先用直接放样法确定放样点临时桩，再对临时桩进行精确测量，重复测量至符合精度要求。
角度放样可采用多测回修正，距离放样加尺长、温度和倾斜改正等。
二、高程放样方法：一般用水准视线高法来进行高程测设，高差过大时可以用悬挂钢尺法代替水准尺，也可以用钢尺实量法或全站仪三角高程放样法，以及全站仪无仪器高放样法。
三、空间点位放样方法：通常采用全站仪极坐标法。
测站数据有测站三维坐标、仪器高、目标高和后视方位角，目标点放样数据有方位角、斜距和天顶距。
四、铅垂线放样：经纬仪（全站仪）+弯管目镜法、光学铅垂仪法、激光铅垂仪法。
五、角度交会法：侧方交会：若两个已知点中有一个不能安置仪器，可在一个已知点与未知点上设站，测定两角度，由观测角通过三角形内角和等于180度计算而得。
施工测量中施工放样的基本方法模板学术风格正文：施工放样是施工过程中的重要环节，确保工程质量的关键步骤之一。
本文将介绍施工放样的基本方法，包括放样前的准备工作、测量基准点的确定、放样线的确定、放样点的确定、放样误差的控制等内容，以供参考。
1. 放样前的准备工作在开始放样前，需要进行一系列的准备工作，包括收集工程图纸和施工方案、查看工程现场、确定放样器材和工具、制定放样方案等。
这些准备工作的目的是为了确保放样工作的顺利进行。
2. 测量基准点的确定测量基准点是放样的起点，通常选择工程坐标系中的一个已知点作为基准点。
在确定基准点时，需要考虑基准点的稳定性、易测性和工程要求等因素。
3. 放样线的确定放样线是用来确定放样点的参考线，通常使用导线进行标示。
在确定放样线时，需要考虑放样线的长度、方向和精度要求等因素。
4. 放样点的确定放样点是根据图纸要求，在地面上进行标示的点位。
在确定放样点时，需要严格按照图纸要求进行操作，并考虑放样点的稳定性和测量精度等因素。
5. 放样误差的控制放样过程中难免会产生误差，为了控制误差，需要采取一系列的措施，如定期校验放样器材、严格按照操作规程进行放样、及时记录和处理放样误差等。
附件：1. 工程图纸和施工方案2. 放样器材和工具清单3. 放样记录表法律名词及注释：1. 工程坐标系：工程测量中使用的一种坐标系统，用来描述工程物体的空间位置。
2. 放样器材：用于测量和标示放样点位的仪器、设备和工具。
3. 放样误差：放样结果与设计要求之间的差异。
模板商务风格正文：施工放样是施工过程中的重要环节，为了确保工程质量，正确的施工放样方法显得尤为重要。
本文将介绍施工放样的基本方法，包括放样前的准备工作、测量基准点的确定、放样线的确定、放样点的确定、放样误差的控制等内容，以供参考。
1. 放样前的准备工作在进行施工放样之前，需要做好充分的准备。
首先，收集和准备工程图纸和施工方案，确保对工程要求有全面的了解；其次，实地查看工程现场，熟悉地形地貌和施工条件；最后，确定放样所需的器材和工具，并制定详细的放样方案。

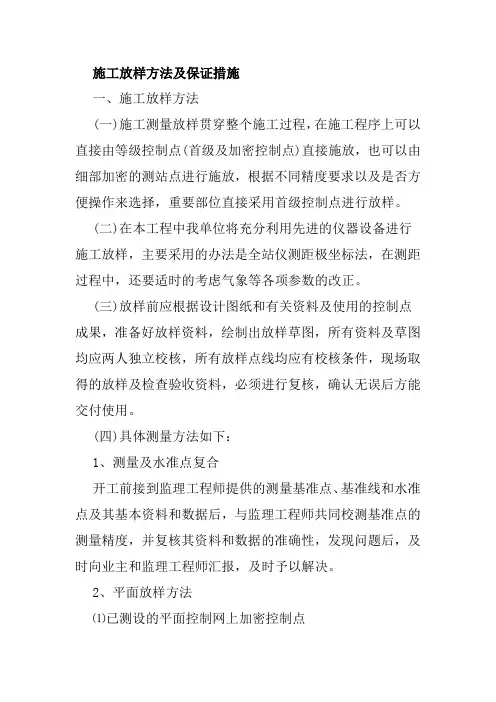

施工放样方法及保证措施一、施工放样方法(一)施工测量放样贯穿整个施工过程，在施工程序上可以直接由等级控制点(首级及加密控制点)直接施放，也可以由细部加密的测站点进行施放，根据不同精度要求以及是否方便操作来选择，重要部位直接采用首级控制点进行放样。
(二)在本工程中我单位将充分利用先进的仪器设备进行施工放样，主要采用的办法是全站仪测距极坐标法，在测距过程中，还要适时的考虑气象等各项参数的改正。
(三)放样前应根据设计图纸和有关资料及使用的控制点成果，准备好放样资料，绘制出放样草图，所有资料及草图均应两人独立校核，所有放样点线均应有校核条件，现场取得的放样及检查验收资料，必须进行复核，确认无误后方能交付使用。
(四)具体测量方法如下：1、测量及水准点复合开工前接到监理工程师提供的测量基准点、基准线和水准点及其基本资料和数据后，与监理工程师共同校测基准点的测量精度，并复核其资料和数据的准确性，发现问题后，及时向业主和监理工程师汇报，及时予以解决。
2、平面放样方法⑴已测设的平面控制网上加密控制点采用类似于建筑方格网的形式将加密点布置成为分别平行于渠沟纵轴的矩形网。
根据工程的起点、终点和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。
为了避免差错，每个点都要进行校核。
在工程的起点、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔50或100米打一中心桩局部地形变化较大处加密，中心桩的间距应统一，一般是选用50、100米或标段的具体情况作桩距，以便于统计距离和施工取料。
然后根据工程规定需要的宽度用白灰撒出开挖或填筑边线。
3、建立高程控制网⑴采用光电测距的三角高程法进行闭合水准路线的四等测量。
工程施工之前，应根据监理单位下发的水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。
施工放样基本方法施工放样是指根据设计图纸上的尺寸和位置信息，在实际施工现场进行标记和定位的过程。
正确的施工放样是保证施工质量和准确度的关键步骤之一。
本文将介绍施工放样的基本方法及注意事项。
一、施工放样前的准备1. 熟悉设计图纸：施工人员在进行放样前应仔细阅读施工图纸，了解设计意图、尺寸和位置要求等关键信息。
2. 确定基点和控制线：根据设计图纸，确定用于放样的基准点和控制线。
基准点应稳固、易辨认，控制线应经过基准点并在施工现场方便测量。
3. 准备放样工具：准备好所需的测量工具，如经纬仪、测量尺、标尺、勾尺等，确保工具的精确度和可靠性。
二、基本放样方法1. 基准点放样法：选择一个基准点，在其上按照设计图纸上的坐标进行标注，然后利用经纬仪或其它测量工具，将相关点的坐标放样到实际施工现场上。
这种方法适用于平面放样和立面放样。
2. 直线放样法：在控制线上选取若干测量点，然后利用测量尺或其它合适的工具连接这些点，标出实际施工现场上相应的直线。
这种方法适用于墙体、地面等需要标出直线位置的放样。
3. 中心放样法：对于具有对称性的构件或空间，可以通过找到其中心点，并按比例放样，然后通过测量尺在实际施工现场上标出相应位置。
4. 复杂曲线放样：对于复杂的曲线形状，可以采用分段放样的方法，将其分成若干短线段进行放样。
三、注意事项1. 放样精度：施工放样的精度直接影响最后的施工质量，因此在测量时要确保工具的精确度，并参考设计图纸上的尺寸要求进行放样。
2. 定期检查：施工放样应定期检查已标注的位置是否准确，如发现有误，及时进行修正，以确保施工的准确度和一致性。
3. 水平垂直：在放样时要确保水平线和垂直线的准确性，可借助水平仪和垂直仪等工具进行校验。
4. 标记清晰：放样后标记的位置应清晰可见，避免施工过程中的误操作或误解造成的错误。
5. 联络配合：施工放样的工作需要与设计部门和施工人员之间的紧密配合，及时沟通和解决放样过程中可能出现的问题。
土木工程知识点-公路施工技术之施工放样施工放样：1施工放样的基本方法：图解法、计算法、高等级公路的放养方法。
路基放样的目的是在原地面上标定路基的轮廓, 作为施工的依据。
做施工工作的时候要先在地面中线桩处标定填挖高度。
按设计图纸定出横断面的各主要点, 如路堤的边缘、路堑的坡顶、半填半挖断面的坡脚和坡顶。
然后是边坡放样, 按设计的路基边坡率放出边坡的位置桩来。
最后就是移桩移点, 即遇有在施工中难以保存的桩志, 应沿横断面方向将桩点移设于施工范围以外。
一、公路工程施工放样的任务公路工程施工放样的主要任务是利用测量技术将设汁图纸上的工程构造物的平面位置和高程在实地标定出来, 作为施工的依据。
在施工过程中, 检测工程构造物的几何尺寸, 以实现从设计图纸到工程实物的质和量的转变。
公路工程施工控制网的布设在进行施工放样时, 放样数据的计算以及搬站时测站点的坐标和高程的汁算都是依据控制点的坐标和高程进行的, 所以我们首先介绍公路工程控制网的布设方法及其控制测量中精度的要求公路平面控制测量, 包括路线平面控制测量, 桥梁、隧道及其他大型建筑物等的平面控制测量。
公路工程施工平面控制网的建立, 可以利用原区域, 如城市规划时工程勘察设计测量所建立的平面控制网作为依据, 采用GPS测量、三角测量、三边测量、边角测量和导线测量等方法建立起联系, 以统一坐标系统。
平面控制网的等级划分, 三角测量、三边测量按精度依次分为二、三、四等和一、二级小三角, 小三边；导线测量依次分为三、四等和一、二、三级。
一般公路工程的施丁放样分为四个阶段：第一阶段是施工以前, 施工现场和设计图纸、设计相关说明的熟悉了解阶段；第二阶段是施工点位的测量放样阶段；第三阶段是施工过程中, 施工点位的检查阶段；第四阶段是施工完成后的质量验收阶段。
为保证各阶段施工放样的顺利进行, 应首先作好下列工作施工放样测量的工作原则施丁放样测量工作必须遵循测量工作的基本原则, 即等级、整体、控制、检验四项基本原则。
施工放样的基本步骤施工放样是建筑施工的重要环节，它是将设计图纸上的尺寸和位置准确地转移到施工现场的过程。
施工放样的基本步骤如下：步骤一：了解设计图纸在进行施工放样之前，施工人员首先要仔细阅读和理解设计图纸。
设计图纸通常包括平面图、立面图、剖面图等，施工人员需要了解每个图纸的内容和意义，明确各个构件的尺寸、形状和位置等要求。
步骤二：确定基准点和基准线在施工现场选取合适的基准点和基准线，这些基准点和基准线将作为施工放样的参考依据。
通常，基准点是指具有固定位置和确定坐标的点，可以是建筑物的角点、柱子的中心点等；基准线是指确定建筑物各个构件位置的直线，可以是墙体的轴线、柱子的中心线等。
步骤三：确定放样点和放样线根据设计图纸上的尺寸和位置要求，在施工现场确定放样点和放样线。
放样点是指用于确定构件边缘、孔洞等位置的点，放样线是指用于确定构件边缘、孔洞等线段。
放样点和放样线的选取要根据实际情况进行，既要满足施工的需要，又要尽量减少放样点和放样线的数量。
步骤四：测量和标注在确定了放样点和放样线之后，施工人员需要使用测量工具（如测距仪、水平仪等）进行实际测量，并在施工现场进行标注。
测量时要注意准确度和精度，尽量避免误差的产生。
标注时要清晰明了，标明每个构件的尺寸和位置等信息。
步骤五：检查和修正在完成测量和标注之后，施工人员需要对放样结果进行检查和修正。
检查时要仔细核对测量数据和设计要求，确保放样的准确性和一致性。
如果发现错误或偏差，及时进行修正，避免对后续施工造成影响。
步骤六：编制放样报告施工放样完成后，施工人员需要编制放样报告，记录放样的过程和结果。
放样报告应包括设计图纸的名称和编号、放样点和放样线的坐标和长度等信息，以便后续工作的参考和查证。
通过以上基本步骤，施工人员可以将设计图纸上的尺寸和位置准确地转移到施工现场，为后续的施工工作提供了可靠的依据。
施工放样的准确性和精度对于保证建筑物的质量和效果具有重要的影响，因此施工人员在进行施工放样时要严格按照规范操作，确保每一个细节的准确性和一致性。
工程施工放样是工程建设中的一项重要工作，它将设计图纸上的建筑物、构筑物的平面位置和高程按照一定精度标定到实地，为施工提供依据。
本文将详细介绍工程施工放样的方法及注意事项。
一、工程施工放样的方法1. 全站仪坐标法全站仪坐标法是工程施工放样中常用的一种方法。
它通过角度、距离和高程标定实地点位。
具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。
（2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
（3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。
（4）在测站点上按步骤（1）安置全站仪，照准另一立镜测站点检查坐标和高程。
（5）记录员转动仪器点和拟放样点坐标反算出测站点。
2. 极坐标法极坐标法是另一种常用的工程施工放样方法。
它通过测量角度和距离来确定实地点位。
具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。
（2）照准后视点，输入后视点的坐标和高程，进行后视。
（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。
（4）根据测得的坐标和高程，计算出测站点与待定点的距离和方位角。
（5）在实地按照计算出的距离和方位角标定测站点，即可完成放样。
3. 直接坐标法直接坐标法是一种利用全站仪和GPS进行三维坐标放样的方法。
它适用于精度要求较高的工程施工放样。
具体操作步骤如下：（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置；输入测站点的坐标和仪器高。
（2）照准后视点，输入后视点的坐标和高程，进行后视。
（3）在各待定测站点上架设脚架和棱镜，量取并输入棱镜高，测量待定点的坐标和高程。
（4）利用全站仪和GPS设备，测定测站点和待定点的实际坐标。
施工放样的方法步骤施工放样那可是建筑施工中超级重要的一环啊！就好比画家在画布上勾勒轮廓，施工放样就是为建筑工程画出精准的蓝图。
那施工放样到底咋做呢？首先，得有准确的设计图纸吧！这就像战士上战场得有作战地图一样，没有准确的图纸，那可就瞎忙活啦！拿着图纸，确定好控制点，这控制点就像是航海中的灯塔，指引着方向。
然后呢，用测量仪器进行测量，全站仪、水准仪啥的都得派上用场。
这测量的过程可得仔细认真，稍微有点差错，那后面的工程不就乱套了嘛！这就像做蛋糕，材料的比例不对，做出来的蛋糕能好吃吗？施工放样过程中的安全性和稳定性那也是相当重要啊！在施工现场，各种机械设备、材料堆得乱七八糟，要是不小心，很容易发生危险。
所以啊，测量人员得时刻保持警惕，穿好安全装备。
这就像走钢丝的人，必须系好安全带，不然一不留神就掉下去啦！而且，放样的结果得稳定可靠，不能今天放的样和明天不一样，那工程还怎么进行下去呢？这就像盖房子，地基要是不稳，房子不就摇摇欲坠了嘛！施工放样的应用场景那可多了去了。
道路建设、桥梁工程、房屋建筑，哪一个能离得开施工放样呢？它的优势也是显而易见的。
通过精确的放样，可以确保工程按照设计要求进行，避免出现偏差。
这就像裁缝量体裁衣，尺寸合适了，衣服才穿着舒服嘛！而且，施工放样可以提高施工效率，减少浪费。
要是没有准确的放样，材料乱堆乱放，不就浪费资源了嘛！咱来举个实际案例吧！比如说盖一座大楼，施工放样做得好，大楼的各个部分都能精准对接，外观也漂亮。
要是放样不准确，那可就惨了，柱子歪了，墙不平了，这楼还能住人吗？所以啊，施工放样的重要性可不能小瞧。
施工放样就是建筑工程的指南针，没有它，工程就会迷失方向。
一定要重视施工放样，让建筑工程更加完美！。
工程测量--施工放样基本方法课件 (一)工程测量是建筑施工中的重要环节，涉及到建筑物的设计、施工、验收等方面。
施工放样基本方法是工程测量的重要内容之一，在建筑施工中起着至关重要的作用。
本文将从几个方面来介绍施工放样基本方法课件。
一、施工放样的定义和作用施工放样是根据设计图纸，在工地上按照规定的尺度和比例将建筑物的各种部位标记出来，以便于施工的实施。
施工放样是保证建筑物形状、尺寸和位置正确无误的重要手段。
它直接涉及到建筑物的质量和安全问题。
二、施工放样基本方法1. 测量基准面。
在进行施工放样前，需要先在工地上确定相应的基准面。
通常选择地面或其他平整的平面作为基准面。
2. 建立放样坐标系。
在基准面上建立放样坐标系，并将放样坐标系与实际坐标系进行对应，以便准确地进行放样。
3. 按照比例缩放。
将设计图纸上的尺寸比例缩放到实际建筑尺寸，确定放样比例。
4. 建立放样控制点。
根据设计图纸，在工地上建立相应的放样控制点，以便进行放样。
放样控制点通常为建筑物的固定点或者瞄准点。
5. 进行放样。
根据设计图纸上的尺度和比例，在放样坐标系中确定建筑物各部位的位置和尺寸，以便于施工方进行实际施工。
三、施工放样的注意事项1. 放样尺度要准确，不得有误差。
施工放样的精度直接影响到建筑物的尺寸和位置，应该严格按照设计图纸上的尺度进行放样。
2. 放样坐标系要建立正确。
放样坐标系的建立要严格按照设计图纸的等比例进行，建立正确的放样坐标系是进行精确放样的基础。
3. 放样控制点要固定可靠。
放样控制点的固定要严格按照设计图纸要求进行，使其位置精确可靠，在施工过程中不易发生误差。
4. 现场施工要注意相互协调。
在进行施工放样时，现场施工人员和测量人员之间应进行密切配合，以确保施工按计划进行。
总之，施工放样基本方法是工程测量中的重要内容之一。
合理进行施工放样可以保证建筑物的精确度和安全性，提高施工质量和效率。
在实际施工过程中，需要根据具体情况进行合理调整，以保证施工的顺利进行。
第1篇一、施工放样的目的1. 确保施工质量：通过施工放样，可以确保施工过程中各项工程参数符合设计要求，保证工程质量。
2. 优化施工方案：施工放样可以帮助施工人员了解现场实际情况，为施工方案的优化提供依据。
3. 指导施工进度：施工放样为施工进度提供明确的时间节点，确保工程按计划推进。
4. 防范安全事故：通过施工放样，可以及时发现施工过程中可能出现的安全隐患，防范安全事故的发生。
二、施工放样的方法1. 平面放样：主要包括直线放样、曲线放样、圆弧放样等。
常用的方法有：直接丈量法、极坐标法、角度交会法、距离交会法等。
2. 高程放样：主要包括水准测量、三角高程测量、GPS测量等。
常用的方法有：水准法、三角高程法、GPSRTK法等。
3. 综合放样：对于复杂的工程，需要将多种放样方法相结合，如平面放样与高程放样相结合，确保放样的准确性。
三、施工放样的精度要求1. 平面精度：平面放样的精度要求较高，一般要求放样点偏差在±5mm以内。
2. 高程精度：高程放样的精度要求相对较低，一般要求放样点高程偏差在±10m m以内。
3. 综合精度：综合放样的精度要求根据工程实际情况而定，一般要求放样点偏差在±10mm以内。
四、施工放样的注意事项1. 选择合适的放样方法：根据工程特点、现场条件、精度要求等因素，选择合适的放样方法。
2. 确保放样精度：放样过程中，要严格按照操作规程进行，确保放样精度。
3. 注意安全：放样过程中，要确保人员安全，避免发生安全事故。
4. 检核放样结果：放样完成后，要对放样结果进行检核，确保符合设计要求。
总之，工程测量施工放样是确保工程质量、优化施工方案、指导施工进度、防范安全事故的重要环节。
施工放样人员要熟练掌握各种放样方法，确保放样精度，为工程施工提供有力保障。
第2篇一、工程测量施工放样的概念工程测量施工放样是指将设计图纸上的建筑物、构筑物、道路等平面位置和高程，按照设计要求，通过一定的测量仪器和方法，准确地测设到实地上的过程。
正负零”指的是主体工程进展程度，在主体工程中的地下工程部分完成，该进行主体地上工程部分的时候，也就是主体工程达到“正负零”。
【推荐】常见的放样方法1 直线的放样根据精度要求不同：可以分为目估法和放线法（经纬仪）两种放线法：内插和外插。
2 水平角的放样测设水平角是根据一个已知方向和角顶位置，按设计给定的水平角值，把该角的另一个方向在实地标定出来。
3 距离的放样就是在实地上从某已知点开始，按给定的广向，量出设计所要的水平距离定出终点。
1）钢尺放样2）测距仪放样4 极坐标与直角坐标法放样极坐标放样是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中一点作为极坐标建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离（极距）及该放样点与极点连线方向和极轴间的夹角（极角），它们就是我们所要的放样数据。
直角坐标法：在设有互相垂直的主轴线或方格网时，这种方法比较准确、简便。
它是极坐标法的一个特例。
5 交会法放样1）前方交会法放样点位前方交会法放样点位是根据放样点和控制点的坐标计算出放样元素（即交会角度与方向）然后在现场按其放样元素将放样点标定在地面上和一种点位放样方法。
适用于放样点能同时通视2〜3个已知控制点，但该点距控制点较远或不便于量距时（如桥墩中心点）。
6 高程放样BM为水准点，其高程为Hbm待放样点P的设计高程为Hp,其步骤如下：1）将水准仪置于BM至P点的中间位置附近，后视BM点得读数a,视线高Hi=Hbm+a2）根据仪器高及P点设计高程，计算前视读数b=Hi-Hp；3）将水准尺置于P点木桩一侧，上下移动至读取应有的前视读数b，没尺底画一横线，即为设计标高的位置。

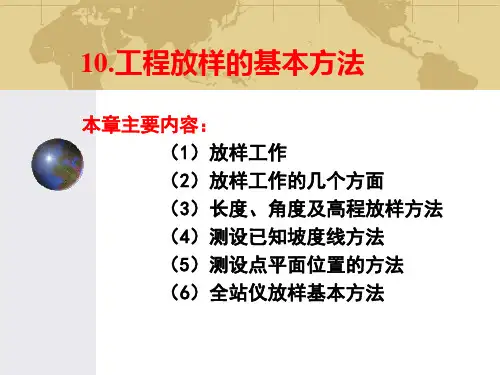

第10 章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则；②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法；⑤圆曲线及其放样方法。
§ 10.1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点（简称测点）的距离、角度、高差以及测点与测点间的相互位置关系等数据，并按一定的比例将这些测点缩绘到图纸上，绘制成图。
施工放样的基本方法施工放样的基本方法一、引言施工放样是指根据设计图纸，将建造物或者工程的设计尺寸准确地标定在实地上的过程。
放样的准确性对于后续的施工工作非常重要，因此施工放样的方法和步骤需要严谨细致。
本文将介绍施工放样的基本方法，包括测量工具的选择、放样点的确定、放样线的划定等内容。
二、测量工具的选择1. 测量尺：测量尺是进行施工放样的基本工具之一。
选择具有标尺刻度清晰、材质坚固耐用的测量尺，以确保测量的准确性。
2. 墨斗：墨斗是用于放样点标定的工具。
选择粘度合适、易于描绘的墨水，并确保墨斗的质量可靠。
3. 水平仪：水平仪在施工放样中起到了重要的作用。
选择准确度高、操作简便的水平仪，以确保放样线的水平度。
三、放样点的确定1. 依据设计图纸：根据设计图纸中的尺寸和坐标，确定需要放样的点位。
2. 使用测量工具：利用测量尺等工具，按照设计图纸上的尺寸和位置，将放样点的坐标确定下来。
3. 标定放样点：使用墨斗，在放样点的位置进行标定，以便后续工作的参考和辅助。
四、放样线的划定1. 使用测量工具：利用测量尺等工具，根据设计图纸上的尺寸和位置，将放样线的起点和终点确定下来。
2. 使用墨斗划线：选择合适的墨斗墨水，在起点和终点之间划定放样线。
同时，可以根据需要在放样线上进行标记，方便后续的施工操作。
五、其他注意事项1. 准确性：施工放样需要尽可能地保证准确性，可以通过多次测量和校验的方法，提高放样的精度。
2. 标志标识：在放样点和放样线上进行标志标识，有助于施工人员在进行后续工作时的明确和方便。
3. 安全保护：进行施工放样时，要注意自身的安全防护，必要时佩戴安全帽、手套等保护用品。
...（挨次完整的细致章节内容）附件：1. 设计图纸2. 测量工具清单3. 放样点坐标表法律名词及注释：1. 建造法：指规定了建造工程的法律法规，保证施工过程中的安全和质量。
2. 土地管理法：指规定了土地管理与使用的法律法规，涉及到建造用地的合法性和规划等方面。
