施工放样基本方法解析

施工测量放样作业方法及要求随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。

本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。

一、施工测量放样的方法1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。

测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。

2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。

在进行施工测量前，要确保这些设备的准确性和正常工作状态。

3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。

包括标示墙角和开口尺寸、测量地面水平等。

4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。

5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。

二、施工测量放样的要求1. 准确性：施工测量放样的最基本要求是准确度。

在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。

2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。

3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。

4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。

标示应该直观明了，避免产生歧义。

5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。

在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。

总结：施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。

施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作，其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸，为施工提供可靠的依据。

下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍，以确保施工质量和进度的顺利进行。

一、施工测量放样的原则1.准确性原则：施工测量放样必须保证测量数据的准确性，避免误差的产生。

2.可靠性原则：施工测量放样必须保证数据的可靠性，确保施工的准确性和有效性。

3.经济性原则：施工测量放样必须保证操作的经济性，合理安排人力、物力和时间，提高工作效率。

4.适应性原则：施工测量放样必须根据具体的施工条件和要求，选择合适的测量方法和仪器设备。

二、施工测量放样的方法1.传统放样法：传统放样法主要通过使用传统的测量工具，如铅垂线、剖线、切线等，将设计图纸上的尺寸和位置放大到实际施工场地上。

2.电子放样法：电子放样法主要通过使用电子测量仪器，如全站仪、测距仪等，实时测量和记录各种尺寸和角度数据，再通过计算机处理和分析，直接生成施工放样图纸。

三、施工测量放样的步骤1.准备工作：对施工现场进行勘测，了解设计图纸和施工方案，确定放样的具体要求和方法，选择合适的测量仪器和工具。

2.测量放样：根据设计图纸，将各种尺寸和位置放大到实际场地上，使用测量仪器进行测量，记录测量数据，如坐标、角度、高程等。

3.数据处理：将测量数据输入计算机，通过专业测量软件进行处理和分析，生成施工放样图纸。

4.核实修正：根据施工放样图纸，对测量数据进行核实和修正，确保放样的准确性和可靠性。

5.施工执行：根据施工放样图纸，进行施工执行，并及时调整和修正施工过程中出现的问题。

四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备，根据具体的施工条件和要求，确保测量数据的准确性。

2.施工测量放样必须遵循安全操作规程，切勿私自更改设计图纸上的尺寸和位置。

3.测量过程中应及时记录测量数据，确保数据的完整性和可追溯性。

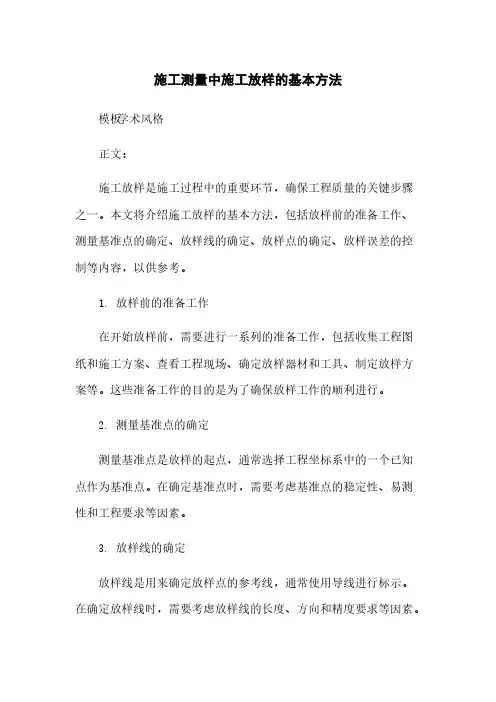

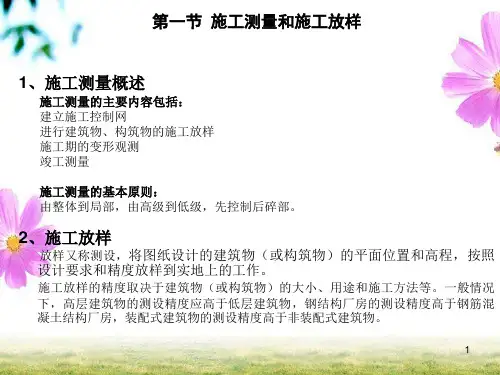

施工测量中施工放样的基本方法模板学术风格正文：施工放样是施工过程中的重要环节，确保工程质量的关键步骤之一。

本文将介绍施工放样的基本方法，包括放样前的准备工作、测量基准点的确定、放样线的确定、放样点的确定、放样误差的控制等内容，以供参考。

1. 放样前的准备工作在开始放样前，需要进行一系列的准备工作，包括收集工程图纸和施工方案、查看工程现场、确定放样器材和工具、制定放样方案等。

这些准备工作的目的是为了确保放样工作的顺利进行。

2. 测量基准点的确定测量基准点是放样的起点，通常选择工程坐标系中的一个已知点作为基准点。

在确定基准点时，需要考虑基准点的稳定性、易测性和工程要求等因素。

3. 放样线的确定放样线是用来确定放样点的参考线，通常使用导线进行标示。

在确定放样线时，需要考虑放样线的长度、方向和精度要求等因素。

4. 放样点的确定放样点是根据图纸要求，在地面上进行标示的点位。

在确定放样点时，需要严格按照图纸要求进行操作，并考虑放样点的稳定性和测量精度等因素。

5. 放样误差的控制放样过程中难免会产生误差，为了控制误差，需要采取一系列的措施，如定期校验放样器材、严格按照操作规程进行放样、及时记录和处理放样误差等。

附件：1. 工程图纸和施工方案2. 放样器材和工具清单3. 放样记录表法律名词及注释：1. 工程坐标系：工程测量中使用的一种坐标系统，用来描述工程物体的空间位置。

2. 放样器材：用于测量和标示放样点位的仪器、设备和工具。

3. 放样误差：放样结果与设计要求之间的差异。

模板商务风格正文：施工放样是施工过程中的重要环节，为了确保工程质量，正确的施工放样方法显得尤为重要。

本文将介绍施工放样的基本方法，包括放样前的准备工作、测量基准点的确定、放样线的确定、放样点的确定、放样误差的控制等内容，以供参考。

1. 放样前的准备工作在进行施工放样之前，需要做好充分的准备。

首先，收集和准备工程图纸和施工方案，确保对工程要求有全面的了解；其次，实地查看工程现场，熟悉地形地貌和施工条件；最后，确定放样所需的器材和工具，并制定详细的放样方案。

路基、路面工程施工放样方法路基和路面工程的施工放样是确保工程质量的关键步骤。

放样是将设计图纸上的图形和数据按照比例实地标定出来，以便进行施工。

以下是路基和路面工程施工放样的主要方法：一、路基施工放样中线放样：在道路施工中，首先需要进行中线放样。

中线放样的依据是设计图纸中的导线形式和道路中心线的长度。

在放样时，需要使用全站仪、经纬仪等测量仪器，按照设计给定的导线坐标，确定道路中心线的位置。

在放样过程中，应确保中线位置准确，并记录好放样数据。

边线放样：边线放样的目的是确定道路的边缘线位置。

在中线放样完成后，根据设计图纸中的边距和坡度值，使用测量仪器进行边线放样。

边线放样的精度要求较高，因为边线的位置直接影响到道路的宽度和线形。

标高放样：标高放样的目的是确定道路设计的高程位置。

在道路施工中，需要按照设计图纸中的高程值，使用水准仪进行标高放样。

标高放样的数据应准确无误，以确保道路的平整度和排水系统的正常运行。

二、路面工程施工放样路面中心线放样：路面中心线的放样依据是设计图纸中的中心线形状和长度。

在放样时，需要使用测量仪器，按照设计给定的中心线坐标，确定路面中心线的位置。

路面中心线的位置应与路基施工中的中线位置相吻合，以确保路面的线形美观。

路面边缘线放样：路面边缘线的放样目的是确定路面的边缘位置。

在中线放样完成后，根据设计图纸中的边距和坡度值，使用测量仪器进行边缘线放样。

边缘线的位置应与路基施工中的边线位置相吻合，以确保路面的宽度和线形。

路面标高放样：路面标高放样的目的是确定路面设计的高程位置。

在路面施工中，需要按照设计图纸中的高程值，使用水准仪进行标高放样。

路面标高放样的数据应准确无误，以确保路面的平整度和车辆行驶的安全性。

在进行施工放样时，需要注意以下几点：使用的测量仪器应经过校准，以确保测量数据的准确性。

放样时应遵循设计图纸的要求，并按照规定的坐标、坡度、高程等参数进行操作。

在进行中线、边线、标高等项目的放样时，应做好标记并记录数据，以便后续施工的参考和核对。

工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。

本文将介绍几种常用的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。

具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。

5. 记录员转动仪器点和拟放样点坐标反算出测站点。

二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。

2. 根据测量得到的距离和角度，计算待放样点的坐标。

3. 在待放样点上设立标志，完成放样。

三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。

具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。

2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。

3. 在待放样点上设立标志，完成放样。

四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。

2. 在待放样点上设立标志，并测量标志与已知点之间的距离。

3. 根据测量得到的距离，计算待放样点的坐标。

4. 在待放样点上设立标志，完成放样。

五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。

工程施工放样常用方法简介摘要：施工放样工作在工程中起着极其重要的作用，施工放样人员水平的高低，关系到了工程质量的好坏。

因此本文主要介绍了几种主要测量施工方法，并对其优缺点进行比较。

关键词：放样全站仪坐标法极坐标法直接坐标法施工放样是将图纸上设计的建筑物、构筑物的平面位置和高程按设计要求，以及一定的精度在实地标定出来，作为施工的依据。

施工放样主要通过角度、距离和高程标定实地点位。

工程实践中一般采用全站仪坐标法、极坐标法、交会法、GPS RTK法（直接坐标法）等。

一、全站仪坐标法设站+极坐标法放样（1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

如果后视点上有棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。

（2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

（3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

以上步骤为测站点的测量。

（4）在测站点上按步骤（1）安置全站仪，照准另一立镜测站点检查坐标和高程。

（5）记录员转动仪器点和拟放样点坐标反算出测站点至放样点检查坐标和高程。

（6）观测员转动仪器至第一个放样点的方位角，指挥棱镜员移动棱镜至仪器视线方向上，测量平距D。

（7）计算实测距离D与放样距离的差值，指挥棱镜员在视线上前进或后退。

（8）重复过程中，直到小于放样限差（非坚硬地面此时可以打桩）。

（9）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。

确认无误后在标志旁加注记。

重复（6）～（9）的过程，放样出该测站上的所有待放样点。

二、经纬仪后方交会法设站+极坐标法放样（1）在未知点上安置经纬仪（或全站仪，当已知点上不便安置棱镜时）整平；在已知点A、B、C上安置照准标志。

（2）以四点中较远点A为零方向，用方向观测法测量、角。

工程测量--施工放样基本方法课件 (一)工程测量是建筑施工中的重要环节，涉及到建筑物的设计、施工、验收等方面。

施工放样基本方法是工程测量的重要内容之一，在建筑施工中起着至关重要的作用。

本文将从几个方面来介绍施工放样基本方法课件。

一、施工放样的定义和作用施工放样是根据设计图纸，在工地上按照规定的尺度和比例将建筑物的各种部位标记出来，以便于施工的实施。

施工放样是保证建筑物形状、尺寸和位置正确无误的重要手段。

它直接涉及到建筑物的质量和安全问题。

二、施工放样基本方法1. 测量基准面。

在进行施工放样前，需要先在工地上确定相应的基准面。

通常选择地面或其他平整的平面作为基准面。

2. 建立放样坐标系。

在基准面上建立放样坐标系，并将放样坐标系与实际坐标系进行对应，以便准确地进行放样。

3. 按照比例缩放。

将设计图纸上的尺寸比例缩放到实际建筑尺寸，确定放样比例。

4. 建立放样控制点。

根据设计图纸，在工地上建立相应的放样控制点，以便进行放样。

放样控制点通常为建筑物的固定点或者瞄准点。

5. 进行放样。

根据设计图纸上的尺度和比例，在放样坐标系中确定建筑物各部位的位置和尺寸，以便于施工方进行实际施工。

三、施工放样的注意事项1. 放样尺度要准确，不得有误差。

施工放样的精度直接影响到建筑物的尺寸和位置，应该严格按照设计图纸上的尺度进行放样。

2. 放样坐标系要建立正确。

放样坐标系的建立要严格按照设计图纸的等比例进行，建立正确的放样坐标系是进行精确放样的基础。

3. 放样控制点要固定可靠。

放样控制点的固定要严格按照设计图纸要求进行，使其位置精确可靠，在施工过程中不易发生误差。

4. 现场施工要注意相互协调。

在进行施工放样时，现场施工人员和测量人员之间应进行密切配合，以确保施工按计划进行。

总之，施工放样基本方法是工程测量中的重要内容之一。

合理进行施工放样可以保证建筑物的精确度和安全性，提高施工质量和效率。

在实际施工过程中，需要根据具体情况进行合理调整，以保证施工的顺利进行。

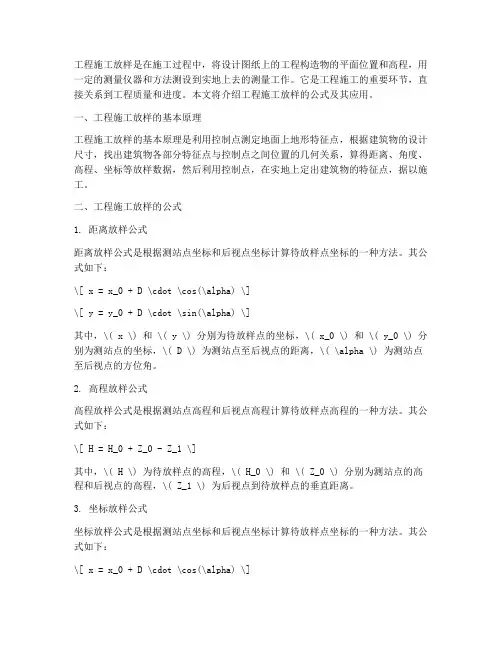

工程施工放样是在施工过程中，将设计图纸上的工程构造物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作。

它是工程施工的重要环节，直接关系到工程质量和进度。

本文将介绍工程施工放样的公式及其应用。

一、工程施工放样的基本原理工程施工放样的基本原理是利用控制点测定地面上地形特征点，根据建筑物的设计尺寸，找出建筑物各部分特征点与控制点之间位置的几何关系，算得距离、角度、高程、坐标等放样数据，然后利用控制点，在实地上定出建筑物的特征点，据以施工。

二、工程施工放样的公式1. 距离放样公式距离放样公式是根据测站点坐标和后视点坐标计算待放样点坐标的一种方法。

其公式如下：\[ x = x_0 + D \cdot \cos(\alpha) \]\[ y = y_0 + D \cdot \sin(\alpha) \]其中，\( x \) 和 \( y \) 分别为待放样点的坐标，\( x_0 \) 和 \( y_0 \) 分别为测站点的坐标，\( D \) 为测站点至后视点的距离，\( \alpha \) 为测站点至后视点的方位角。

2. 高程放样公式高程放样公式是根据测站点高程和后视点高程计算待放样点高程的一种方法。

其公式如下：\[ H = H_0 + Z_0 - Z_1 \]其中，\( H \) 为待放样点的高程，\( H_0 \) 和 \( Z_0 \) 分别为测站点的高程和后视点的高程，\( Z_1 \) 为后视点到待放样点的垂直距离。

3. 坐标放样公式坐标放样公式是根据测站点坐标和后视点坐标计算待放样点坐标的一种方法。

其公式如下：\[ x = x_0 + D \cdot \cos(\alpha) \]\[ y = y_0 + D \cdot \sin(\alpha) \]其中，\( x \) 和 \( y \) 分别为待放样点的坐标，\( x_0 \) 和 \( y_0 \) 分别为测站点的坐标，\( D \) 为测站点至后视点的距离，\( \alpha \) 为测站点至后视点的方位角。

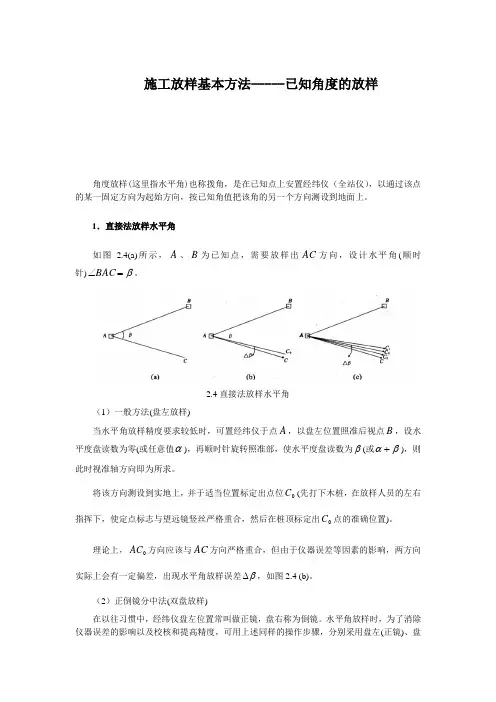

施工放样基本方法-----已知角度的放样角度放样(这里指水平角)也称拨角，是在已知点上安置经纬仪（全站仪），以通过该点的某一固定方向为起始方向，按已知角值把该角的另一个方向测设到地面上。

1．直接法放样水平角如图 2.4(a)所示，A 、B 为已知点，需要放样出AC 方向，设计水平角(顺时针)β=∠BAC 。

2.4直接法放样水平角（1）一般方法(盘左放样) 当水平角放样精度要求较低时，可置经纬仪于点A ，以盘左位置照准后视点B ，设水平度盘读数为零(或任意值α)，再顺时针旋转照准部，使水平度盘读数为β(或βα+)，则此时视准轴方向即为所求。

将该方向测设到实地上，并于适当位置标定出点位0C (先打下木桩，在放样人员的左右指挥下，使定点标志与望远镜竖丝严格重合，然后在桩顶标定出0C 点的准确位置)。

理论上，0AC 方向应该与AC 方向严格重合，但由于仪器误差等因素的影响，两方向实际上会有一定偏差，出现水平角放样误差β∆，如图2.4 (b)。

（2）正倒镜分中法(双盘放样)在以往习惯中，经纬仪盘左位置常叫做正镜，盘右称为倒镜。

水平角放样时，为了消除仪器误差的影响以及校核和提高精度，可用上述同样的操作步骤，分别采用盘左(正镜)、盘右(倒镜)在桩顶标定出两个点位1C ，2C ，最后取其中点0C 作为正式放样结果，如图2.4 (c)所示。

虽然正倒镜分中法比一般方法精度高，但放样出的方向和设计方向相比，仍会有微小偏差β∆。

2．归化法放样水平角归化法实质上是将上述直接放样的方向作为过渡方向，再实测放样水平角，并与设计水平角进行比较，把过渡方向归化到较为精确的方向上来。

如图 2.5所示，当采用直接法放样出0AC 方向后选用适当的仪器，采用测回法观测0BAC ∠若干测回(测回数可根据放样精度要求具体确定)后取平均值。

设角度观测的平均值为β'。

设实测水平角与设计水平角之间的差值为β∆，则有βββ-'=∠-∠=∆BAC BAC 0 (2.3) 如果C 点至A 点的设计水平距离为AC D ，由于β∆较小(一般以秒为单位)，故可用以下公式计算垂距C C 0：AC D C C ρβ''''∆≈0 (2.4)式中，ρ''—— 206 265。

路基工程施工放样方法一、施工放样的定义路基工程的施工放样是指在设计规定的路基线路、高程、横断面尺寸和坡度等要求下，根据设计要求在工程现场进行现场放样作业，确保施工的准确性和质量。

施工放样的精度和正确性直接影响着路基工程的实际形态和性能。

二、施工放样的原则1. 严格按照设计要求进行放样：施工放样要严格按照设计要求进行放样，不得随意变更，保证施工的准确性和规范性。

2. 专业人员操作：施工放样必须由具备相关技能和资质的专业人员进行。

3. 精确度高：施工放样的精度要求高，需使用精密的测量仪器和仪表，并确保操作的准确性。

4. 及时检查和复核：放样完成后需进行及时的检查和复核，确保放样结果的准确性。

5. 安全第一：施工放样作业需遵守相关的安全操作规程，保证作业人员的安全。

三、施工放样过程1. 放样前的准备工作（1）明确施工放样范围和要求：施工前需明确放样的范围和要求，包括路基线路、高程、横断面尺寸和坡度等要求。

（2）准备相应的测量仪器和工具：根据施工放样的要求，准备相应的测量仪器和工具，包括放样仪、水平仪、测量尺等。

（3）选择适当的放样控制点：根据放样范围和要求，选择适当的放样控制点，并进行测量和标记。

2. 放样操作步骤（1）路线放样：根据设计要求，在工程现场测量并标记出路基线路的放样点，包括直线段和曲线段的放样点。

（2）高程放样：根据设计要求，在工程现场进行高程放样，包括路基、路肩和边坡等的高程放样。

（3）横断面放样：根据设计要求，在工程现场测量并标记出横断面的放样点，包括路基、路肩和边坡等的横断面放样点。

（4）坡度放样：根据设计要求，在工程现场进行坡度放样，包括边坡的坡度放样和路基横断面的纵坡放样。

3. 放样后的处理（1）对放样数据进行处理和整理，编制放样记录。

（2）进行放样数据的检查和复核，确保放样的准确性和正确性。

（3）完成放样后，及时清理和收拾放样现场，保持现场整洁。

四、施工放样的注意事项1. 施工放样要保持现场整洁，不得影响其他施工作业和交通。

工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。

本文主要介绍了几种常见的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。

全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。

二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。

该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。

三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。

该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。

四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。

GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。

五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。

该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。

六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。

该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。

综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。

同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。

此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。

施工放样的基本方法施工放样的基本方法一、引言施工放样是指根据设计图纸，将建造物或者工程的设计尺寸准确地标定在实地上的过程。

放样的准确性对于后续的施工工作非常重要，因此施工放样的方法和步骤需要严谨细致。

本文将介绍施工放样的基本方法，包括测量工具的选择、放样点的确定、放样线的划定等内容。

二、测量工具的选择1. 测量尺：测量尺是进行施工放样的基本工具之一。

选择具有标尺刻度清晰、材质坚固耐用的测量尺，以确保测量的准确性。

2. 墨斗：墨斗是用于放样点标定的工具。

选择粘度合适、易于描绘的墨水，并确保墨斗的质量可靠。

3. 水平仪：水平仪在施工放样中起到了重要的作用。

选择准确度高、操作简便的水平仪，以确保放样线的水平度。

三、放样点的确定1. 依据设计图纸：根据设计图纸中的尺寸和坐标，确定需要放样的点位。

2. 使用测量工具：利用测量尺等工具，按照设计图纸上的尺寸和位置，将放样点的坐标确定下来。

3. 标定放样点：使用墨斗，在放样点的位置进行标定，以便后续工作的参考和辅助。

四、放样线的划定1. 使用测量工具：利用测量尺等工具，根据设计图纸上的尺寸和位置，将放样线的起点和终点确定下来。

2. 使用墨斗划线：选择合适的墨斗墨水，在起点和终点之间划定放样线。

同时，可以根据需要在放样线上进行标记，方便后续的施工操作。

五、其他注意事项1. 准确性：施工放样需要尽可能地保证准确性，可以通过多次测量和校验的方法，提高放样的精度。

2. 标志标识：在放样点和放样线上进行标志标识，有助于施工人员在进行后续工作时的明确和方便。

3. 安全保护：进行施工放样时，要注意自身的安全防护，必要时佩戴安全帽、手套等保护用品。

...（挨次完整的细致章节内容）附件：1. 设计图纸2. 测量工具清单3. 放样点坐标表法律名词及注释：1. 建造法：指规定了建造工程的法律法规，保证施工过程中的安全和质量。

2. 土地管理法：指规定了土地管理与使用的法律法规，涉及到建造用地的合法性和规划等方面。

工程施工放样一、概念工程施工放样是指将设计图纸中的各种尺寸和关键点准确地标注在地面、墙面或构件上的活动。

放样是建筑工程施工中必不可少的环节，它直接影响到建筑结构的准确性和完整性。

放样的准确与否直接关系到建筑工程的质量，因此，施工放样作为建筑工程的重要一环，必须认真对待。

二、方法1.传统放样法传统放样法是指根据设计图纸上的尺寸和标线，在地面或墙面上进行实地测量，通过线、尺和标示墙壁等方式进行放样的方法。

这种方法需要施工人员具备较高的技术水平和经验，以确保放样的准确性。

2.电子放样法电子放样法是指利用先进的测量仪器和设备，通过电子技术实现放样的方法。

这种方法减少了人为因素对放样精度的影响，提高了放样的准确性和效率。

常见的电子放样仪器有全站仪、激光测距仪等。

三、流程1.准备工作施工放样前，需要对施工现场进行综合布置和准备工作。

包括清理施工现场、校准测量设备、准备标志材料等。

2.查看设计图纸放样前，需要仔细查看设计图纸，了解设计要求和要素，确定放样的位置和尺寸。

3.确定放样点位根据设计图纸上的尺寸和标注，确定放样的点位和范围，通过测量仪器和工具进行测量标记。

4.放样标记根据确定的放样点位，利用测量工具和材料，在地面或墙面上进行标记放样线，确保标记位置准确无误。

5.验收修正施工放样完成后，需要进行验收，确保放样的准确性。

如有误差，及时进行修正和调整。

四、注意事项1.施工放样人员应具备专业知识和技能，熟悉放样方法和工具的使用。

2.施工放样前，需要对测量仪器和工具进行校准和保养，确保精度和准确性。

3.施工放样过程中，要保持仪器的稳定和准确性，避免人为干扰和误操作。

4.施工放样完成后，要及时清理现场，确保标记线条清晰和可读性。

在建筑工程施工中，施工放样是一个重要的环节，它直接影响到建筑结构的准确性和完整性。

因此，施工放样作为建筑工程的重要一环，必须认真对待。

只有严格按照设计要求和标准进行放样，才能确保工程质量和进度的顺利推进。

施工放样基本方法-----已知设计坡度线的放样公路路线纵面线型是由一系列直线坡段组合而成的，在相邻坡段交接点（变坡点）设置竖曲线。

施工过程中，在同一坡段上的中桩，除可分别按其设计高程放样外，也可根据该坡段的纵坡度进行放样。

根据某一坡段的纵坡度同时测定该坡段上各点位置的工作，称为已知坡度线放样。

（1）测设数据计算如图2.9所示，A 、B 为同一坡段上的两点，A 点的设计高程为H A ，A 、B 两点间的水平距离为D AB ，坡度为i AB 。

则B 点的设计高程应为：AB AB A B i D H H ⋅+= (2.8)图2.9 已知设计坡度线放样（2）放样方法如图2.9所示，已知坡度线AB 的放样步骤如下：①按“一般的高程放样”所述方法分别在A 、B 两点测设出高程为H A 、H B 的位置。

②将水准仪架在A点，使水准仪的一个脚螺旋位于AB方向上，另两个脚螺旋的连线与AB方向垂直，量出望远镜中心至A点（高程为H A）的铅垂距离即仪器高i。

③在B点（高程为H B）竖立水准尺，用望远镜瞄准B点的水准尺，并转动在AB方向上的脚螺旋，使十字丝的横丝对准水准尺上读数为i处，这时仪器的视线即平行于设计坡度线。

④在A、B之间的1、2、3……点立尺，上下移动水准尺使十字丝的横丝对准水准尺上读数为i处，此时尺底的位置即在设计坡度线上。

当设计坡度较大时，除上述第一步工作必须用水准仪外，其余工作可改用经纬仪进行测设。

在已知坡度线放样中，也可用木条代替水准尺。

量取仪器高i后，选择一根长度适当的木条，由木条底部向上量仪器高i并在相应位置划红线；把划有红线的木条立在B点（高程为H B），调节仪器使十字丝横丝瞄准红线；把划有红线的木条依次立在放样位置1、2、3……，上下移动木条，直到望远镜十字丝横丝与木条上的红线重合为止，这时木条底部即在设计坡度线上。

用木条代替水准尺放样不仅轻便，而且可减少放样出错的机会。
