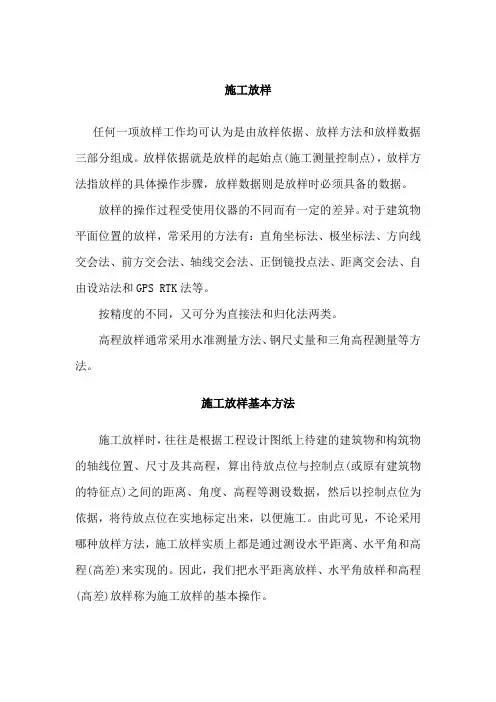

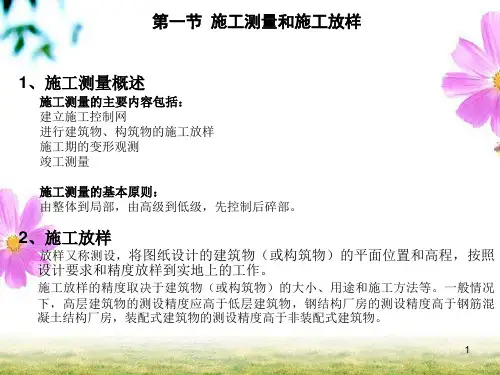

施工放样
任何一项放样工作均可认为是由放样依据、放样方法和放样数据三部分组成。

放样依据就是放样的起始点(施工测量控制点)，放样方法指放样的具体操作步骤，放样数据则是放样时必须具备的数据。

放样的操作过程受使用仪器的不同而有一定的差异。

对于建筑物平面位置的放样，常采用的方法有：直角坐标法、极坐标法、方向线交会法、前方交会法、轴线交会法、正倒镜投点法、距离交会法、自由设站法和GPS RTK法等。

按精度的不同，又可分为直接法和归化法两类。

高程放样通常采用水准测量方法、钢尺丈量和三角高程测量等方法。

施工放样基本方法
施工放样时，往往是根据工程设计图纸上待建的建筑物和构筑物的轴线位置、尺寸及其高程，算出待放点位与控制点(或原有建筑物的特征点)之间的距离、角度、高程等测设数据，然后以控制点位为依据，将待放点位在实地标定出来，以便施工。

由此可见，不论采用哪种放样方法，施工放样实质上都是通过测设水平距离、水平角和高程(高差)来实现的。

因此，我们把水平距离放样、水平角放样和高程(高差)放样称为施工放样的基本操作。

点的平面位置的测设
任何工程建筑物的位置、形状和大小，都是通过其特征点在实地上表示出来的。

例如圆形建筑物的中心点，矩形建筑物的四个角点，线形建筑物的端点和转折点等。

因此，放样建筑物归根结底是放样点位。

常用的设计平面点位放样方法有极坐标法、自由设站法、GPS RTK 法、直角坐标法、方向线交会法、前方交会法、距离交会法、轴线交会法等。

设地面上至少有两个施工测量控制点；如A，B，…，其坐标已知，实地上也有标志，待定点P的设计坐标也为已知。

点位放样的任务是在实地上把点P标定出来。

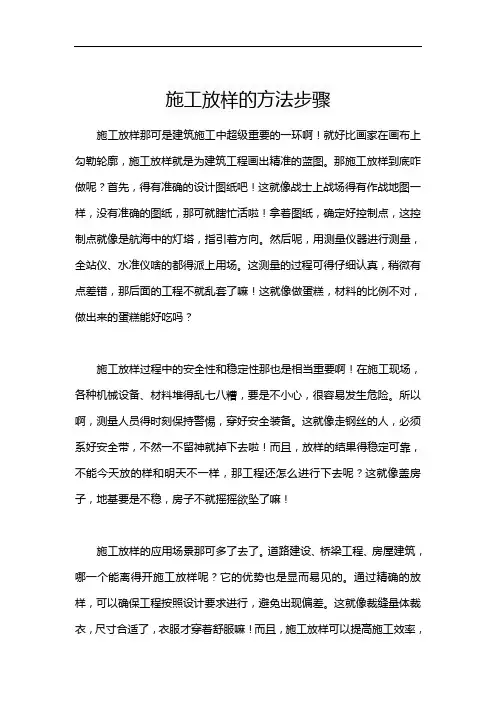

施工放样的方法步骤施工放样那可是建筑施工中超级重要的一环啊！就好比画家在画布上勾勒轮廓，施工放样就是为建筑工程画出精准的蓝图。

那施工放样到底咋做呢？首先，得有准确的设计图纸吧！这就像战士上战场得有作战地图一样，没有准确的图纸，那可就瞎忙活啦！拿着图纸，确定好控制点，这控制点就像是航海中的灯塔，指引着方向。

然后呢，用测量仪器进行测量，全站仪、水准仪啥的都得派上用场。

这测量的过程可得仔细认真，稍微有点差错，那后面的工程不就乱套了嘛！这就像做蛋糕，材料的比例不对，做出来的蛋糕能好吃吗？施工放样过程中的安全性和稳定性那也是相当重要啊！在施工现场，各种机械设备、材料堆得乱七八糟，要是不小心，很容易发生危险。

所以啊，测量人员得时刻保持警惕，穿好安全装备。

这就像走钢丝的人，必须系好安全带，不然一不留神就掉下去啦！而且，放样的结果得稳定可靠，不能今天放的样和明天不一样，那工程还怎么进行下去呢？这就像盖房子，地基要是不稳，房子不就摇摇欲坠了嘛！施工放样的应用场景那可多了去了。

道路建设、桥梁工程、房屋建筑，哪一个能离得开施工放样呢？它的优势也是显而易见的。

通过精确的放样，可以确保工程按照设计要求进行，避免出现偏差。

这就像裁缝量体裁衣，尺寸合适了，衣服才穿着舒服嘛！而且，施工放样可以提高施工效率，减少浪费。

要是没有准确的放样，材料乱堆乱放，不就浪费资源了嘛！咱来举个实际案例吧！比如说盖一座大楼，施工放样做得好，大楼的各个部分都能精准对接，外观也漂亮。

要是放样不准确，那可就惨了，柱子歪了，墙不平了，这楼还能住人吗？所以啊，施工放样的重要性可不能小瞧。

施工放样就是建筑工程的指南针，没有它，工程就会迷失方向。

一定要重视施工放样，让建筑工程更加完美！。

工程测量--施工放样基本方法课件 (一)工程测量是建筑施工中的重要环节，涉及到建筑物的设计、施工、验收等方面。

施工放样基本方法是工程测量的重要内容之一，在建筑施工中起着至关重要的作用。

本文将从几个方面来介绍施工放样基本方法课件。

一、施工放样的定义和作用施工放样是根据设计图纸，在工地上按照规定的尺度和比例将建筑物的各种部位标记出来，以便于施工的实施。

施工放样是保证建筑物形状、尺寸和位置正确无误的重要手段。

它直接涉及到建筑物的质量和安全问题。

二、施工放样基本方法1. 测量基准面。

在进行施工放样前，需要先在工地上确定相应的基准面。

通常选择地面或其他平整的平面作为基准面。

2. 建立放样坐标系。

在基准面上建立放样坐标系，并将放样坐标系与实际坐标系进行对应，以便准确地进行放样。

3. 按照比例缩放。

将设计图纸上的尺寸比例缩放到实际建筑尺寸，确定放样比例。

4. 建立放样控制点。

根据设计图纸，在工地上建立相应的放样控制点，以便进行放样。

放样控制点通常为建筑物的固定点或者瞄准点。

5. 进行放样。

根据设计图纸上的尺度和比例，在放样坐标系中确定建筑物各部位的位置和尺寸，以便于施工方进行实际施工。

三、施工放样的注意事项1. 放样尺度要准确，不得有误差。

施工放样的精度直接影响到建筑物的尺寸和位置，应该严格按照设计图纸上的尺度进行放样。

2. 放样坐标系要建立正确。

放样坐标系的建立要严格按照设计图纸的等比例进行，建立正确的放样坐标系是进行精确放样的基础。

3. 放样控制点要固定可靠。

放样控制点的固定要严格按照设计图纸要求进行，使其位置精确可靠，在施工过程中不易发生误差。

4. 现场施工要注意相互协调。

在进行施工放样时，现场施工人员和测量人员之间应进行密切配合，以确保施工按计划进行。

总之，施工放样基本方法是工程测量中的重要内容之一。

合理进行施工放样可以保证建筑物的精确度和安全性，提高施工质量和效率。

在实际施工过程中，需要根据具体情况进行合理调整，以保证施工的顺利进行。

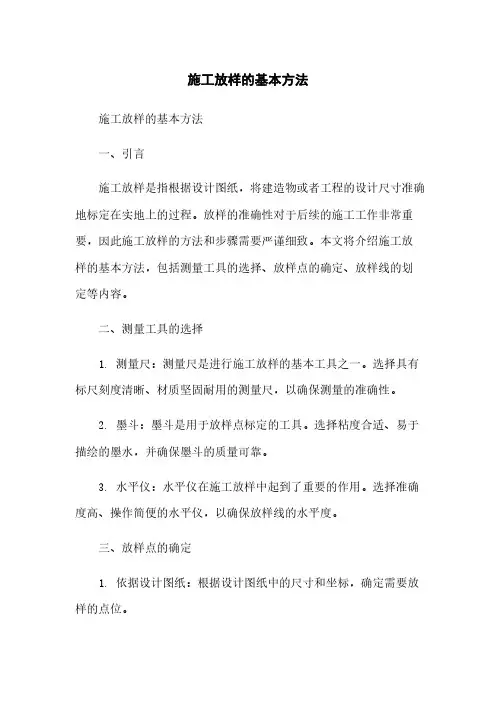

施工放样的基本方法施工放样的基本方法一、引言施工放样是指根据设计图纸，将建造物或者工程的设计尺寸准确地标定在实地上的过程。

放样的准确性对于后续的施工工作非常重要，因此施工放样的方法和步骤需要严谨细致。

本文将介绍施工放样的基本方法，包括测量工具的选择、放样点的确定、放样线的划定等内容。

二、测量工具的选择1. 测量尺：测量尺是进行施工放样的基本工具之一。

选择具有标尺刻度清晰、材质坚固耐用的测量尺，以确保测量的准确性。

2. 墨斗：墨斗是用于放样点标定的工具。

选择粘度合适、易于描绘的墨水，并确保墨斗的质量可靠。

3. 水平仪：水平仪在施工放样中起到了重要的作用。

选择准确度高、操作简便的水平仪，以确保放样线的水平度。

三、放样点的确定1. 依据设计图纸：根据设计图纸中的尺寸和坐标，确定需要放样的点位。

2. 使用测量工具：利用测量尺等工具，按照设计图纸上的尺寸和位置，将放样点的坐标确定下来。

3. 标定放样点：使用墨斗，在放样点的位置进行标定，以便后续工作的参考和辅助。

四、放样线的划定1. 使用测量工具：利用测量尺等工具，根据设计图纸上的尺寸和位置，将放样线的起点和终点确定下来。

2. 使用墨斗划线：选择合适的墨斗墨水，在起点和终点之间划定放样线。

同时，可以根据需要在放样线上进行标记，方便后续的施工操作。

五、其他注意事项1. 准确性：施工放样需要尽可能地保证准确性，可以通过多次测量和校验的方法，提高放样的精度。

2. 标志标识：在放样点和放样线上进行标志标识，有助于施工人员在进行后续工作时的明确和方便。

3. 安全保护：进行施工放样时，要注意自身的安全防护，必要时佩戴安全帽、手套等保护用品。

...（挨次完整的细致章节内容）附件：1. 设计图纸2. 测量工具清单3. 放样点坐标表法律名词及注释：1. 建造法：指规定了建造工程的法律法规，保证施工过程中的安全和质量。

2. 土地管理法：指规定了土地管理与使用的法律法规，涉及到建造用地的合法性和规划等方面。

施工放样方法一、一般规定1、放样工作开始前，详细查阅工程设计图纸，了解设计要求与现场施工需要，收集施工区域平面与高程控制成果。

2、根据不同建筑物放样精度要求，选择放样方法。

3、施工测量放样以正式的设计图纸和文件（包括修改通知）作为依据，不得凭口头通知或未经批准的草图放样。

放样前，认真核对设计图纸中的有关数据和几何尺寸，确认无误后，作为放样依据。

4、所有放样点线均保证有校核条件，现场取得的放样及检查验收资料，认真进行复核，确认无误后才能交付使用。

放样结束后，提供书面的放样成果资料给使用单位。

5、放样前要选择与放样精度相适应的仪器设备，并进行各项误差的检查与校正。

二、放样数据准备1、放样前根据设计图纸、资料以及控制点成果，计算放样数据，绘制放样草图。

所有放样数据、草图均由一人计算和绘制、另一人独立校核。

采用自编程序计算放样数据时，必须对程序进行验证并核对原始数据输入的正确性。

2、输入到仪器内存模块中的控制点及样点坐标数据文件，经百分之百的核对无误后，方可提供给放样人员使用。

3、编制放样记录手簿，内容包括：工程部位、放样日期、观测、记录及检查人员姓名、放样所使用控制点名称、坐标和高程、设计图纸编号、放样数据及草图、放样过程的实测资料以及所使用的仪器型号及编号等，以做到原始测量数据的可追溯性。

三、放样方法的选择1、基坑、边坡等土石方明挖工程放样（1）开挖轮廓点平面位置放样采用全站仪坐标法或极坐标法，高程点采用全站仪三角高程进行放样。

（2）细部放样时，在实地放出控制开挖轮廓的坡顶点、转角点或坡脚点，并用醒目的标志加以标定，放样精度符合规范要求。

（3）所有细部放样点，采用简单易行的方法进行检查，避免出现错误。

放样测量数据及检查结果记入放样手簿。

（4）开挖过程中，随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸的要求。

随着开挖高程下降，及时对坡面进行测量检查以防止偏离设计开挖线，对欠挖部位及时通知作业队进行处理，避免形成高边坡后再进行处理。
