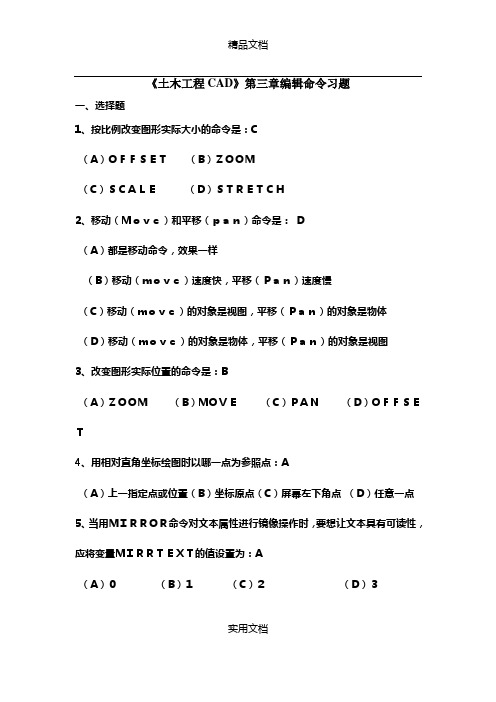

《土木工程CAD》第三章编辑命令习题一、选择题1、按比例改变图形实际大小的命令是:C(A)OFFSET(B)ZOOM(C)SCALE(D)STRETCH2、移动(Move)和平移(pan)命令是:D(A)都是移动命令,效果一样(B)移动(move)速度快,平移(Pan)速度慢(C)移动(move)的对象是视图,平移(Pan)的对象是物体(D)移动(move)的对象是物体,平移(Pan)的对象是视图3、改变图形实际位置的命令是:B(A)ZOOM(B)MOVE(C)PAN(D)OFFSET4、用相对直角坐标绘图时以哪一点为参照点:A(A)上一指定点或位置(B)坐标原点(C)屏幕左下角点(D)任意一点5、当用MIRROR命令对文本属性进行镜像操作时,要想让文本具有可读性,应将变量MIRRTEXT的值设置为:A(A)0(B)1(C)2(D)3实用文档6、下面哪个对象不可以使用PLINE命令来绘制:D(A)直线(B)圆弧(C)具有宽度的直线(D)椭圆弧7、使用STRETCH命令时,若所选实体全部在交叉窗口内,则拉伸实体等同于下面哪个命令:C(A)EXTEND(B)LENGTHEN(C)MOVE(D)ROTATE8、下面哪个命令可以将直线、圆、多线段等对象作同心复制,且如果对象是闭合的图形,则执行该命令后的对象将被放大或缩小:A(A)OFFSET(B)SCALE(C)ZOOM(D)COPY9、如果想把直线、弧和多线段的端点延长到指定的边界,则应该使用哪个命令:A(A)EXTEND(B)PEDIT(C)FILLET(D)ARRAY10、在AUTOCAD中,用户可以使用哪个命令将文本设置为快速显示方式,使图形中的文本以线框的形式显示,从而提高图形的显示速度D(A)TEXT(B)MTEXT(C)WTEXT(D)QTEXT实用文档11、在一个视图中,一次最多可创建( )个视口。
C(A)2 (B)3 (C)4 (D)5 12、在模型空间中,我们可以按传统的方式进行绘图编辑操作。
第一章AUTOCAD基础知识一、AutoCAD的启动和退出(上机演示并讲解)二、AutoCAD的工作界面(上机演示并讲解)三、保存图形文件(上机演示并讲解)四、上机基本操作(学生上机练习)(一)启动AutoCAD 2004并且新建一个图形文件。
(二)加载工具栏五、有关重要术语及概念查看更多资料请到:中国机械加工网1、世界坐标系:在AUTOCAD中,是使用笛卡儿坐标系来确定“点”的位置的,通常情况下,其坐标原点是位于图纸左下角的,X轴为水平轴,其方向是向右的;Y轴为垂直轴,其方向是向上的;Z轴方向垂直于XOY平面,指向用户绘图者为正向,这样定义的坐标系称为世界坐标系,简称为WCS。
其英文全称为:World coordinate system。
2、用户坐标系:用户在WCS下定义的相对于它的不同的坐标系称为用户坐标系,简称为UCS。
其英文全称为:User coordinate system。
3、绝对直角坐标:既通常所说的笛卡儿坐标系,其坐标原点在图纸左下角,在WCS系统下,其用(X,Y,Z)表示。
在XOY平面上,因Z=0,通常可直接写为(X,Y)。
4、绝对极坐标:在WCS下,为确定某一点的位置,用该点相对于原点的距离L和原点与该点的连线与X轴正方向的夹角φ来表示。
写为(L<φ)。
5、相对直角坐标:是指相对于前一点的坐标,既相对于前一点在X方向及Y方向的位移,其表示方式是在绝对直角坐标的前面加@这个符号,写为(@x,y)。
6、相对极坐标:是指相对于前一点的坐标,既相对于前一点的距离L和两点的连线与X 轴的夹角φ确定,其表示方式是在绝对极坐标的前面加@这个符号,写为(@L<φ)。
查看更多资料请到:中国机械加工网●上机练习(完成右图)第二章基本绘图一、绘制直线二、绘制圆三、绘制矩形四、偏移五、取消和删除●上机练习(完成右图)第三章绘图环境的设置一、设置图纸大小和单位1、图纸幅面2、设置绘图单位:图形单位对话框3、设置绘图区大小查看更多资料请到:中国机械加工网二、图层、线型和颜色1、为什么引入图层:方便管理不同类型、不同概念的图形对象1)图层相当于没有厚度的透明胶片2)一般情况下,一张完整的图样是由多个图层完全叠加在一起组成的3)任何图形对象均是绘制在图层上的2、图层的特性:1)用户可以在一幅图中使用任意数量的图层。
第3章基本图形和编辑命令的使用(二)本章主要介绍绘制相对复杂图形的有关方法,包括矩形、圆弧、椭圆、正多边形及填充剖面图案等命令;通过调用阵列、镜像、复制及移动等编辑命令来创建具有均布及对称几何特征的图形对象。
【学习目标】●会绘制正多边形、矩形及椭圆。
●会阵列及镜像对象。
●会移动及复制对象。
●掌握绘制多段线、断裂线及填充剖面图案的方法。
●会点对象、等分点及测量点。
任务一:绘制正多边形及阵列对象Page2:建立新文件,完成以下操作。
1.绘制基本图形:绘制直径为180的圆和内接于此圆的五边形,并绘制一条跨接五边形两个端点的线,如图3-01A所示。
2.复制图形:使用阵列命令,环形阵列已绘制的跨接五边形两端点的线,数量为5个,如图3-01B所示。
3.编辑图形:使用修剪命令将图形中多余的部分修剪掉,如图3-02C所示。
完成后将图形存入考生文件夹,命名为3-01.dwg。
图3-01A 绘制圆、五边形和线图3-02B 阵列图形图3-01C 完成后的图形【准备知识】1.正多边形(POLYGON):正多边形(POLYGON)命令用来绘制边数为3-1024的正多边形。
其命令执行中各选项说明如下:表3-01正多边形(POLYGON)命令的选项及功能2.阵列(ARRAY):阵列(ARRAY)命令可用于创建具有矩形均布特征或者环形均布特征的图形。
(1)矩形阵列用于将源对象按行、列形式分布。
选择“矩形阵列”选项,对话框显示各项功能如下:【行数】:用于输入矩形阵列的行数。
【列数】:用于输入矩形阵列的列数。
【行偏移】:用于输入行间距。
如果输入正值,源对象将向上(y轴正方向)阵列;如果输入负值,源对象将向下(y轴负方向)阵列。
【列偏移】:用于输入列间距。
如果输入正值,源对象将向右(x轴正方向)阵列;如果输入负值,源对象将向左(x轴负方向)阵列。
【阵列角度】:用于输入阵列的旋转角度。
可以通过单击文本框后面的“拾取点”按钮,直接在绘图区用鼠标指定两点来确定行间距、列间距和阵列的角度。
