第六章 绘图环境设置概论

AutoCAD基础入门第六节-AutoCAD2016绘图环境设置一在这里设置的作用暂时不告诉大家，大家先按照我的步骤进行绘图环境的设置。

如果你是新手，那么照着我的设置进行设置，如果你是老司机，可以按照你的方法进行设置。

这里所有的参数，大家根据使用习惯进行微调。

1，输入OP命令，弹出选项对话框，我们先对自动保存文件位置进行设置，这里建议设置为英文路径，美国的软件，不建议设置为中文的，后期一些小问题就是由于这些原因引起的。

如图所示：自动保存文件位置2，①，先把配色方案，默认是暗，我这里不作修改，有人喜欢明的可以设置为明。

把显示可打印区域和显示图纸背景前面的√去掉。

十字光标大小我这里设置为10-15之间。

显示设置一②，点击颜色，把二维模型空间，图纸/布局，块编辑器颜色统一背景改为黑色。

十字光标我这里改为96号色，而且为X/Y/Z轴染色。

命令行我改为黑色，文字颜色改为洋红。

显示设置二3，打开和保存。

另存为的版本改为CAD04版本。

最近使用的文件数改为13。

打开和保存4，打印和发布。

不作任何设置。

打印和发布5，系统。

切换布局时重生成。

系统6，用户系统配置。

绘图区域中使用快捷菜单。

用户系统配置7，草图。

自动捕捉标记大小。

靶框大小。

忽略图案填充对象。

8，三维建模。

不作任何设置。

三维建模9，选择集。

①，拾取框大小。

夹点大小。

选择集设置一②，点击视觉效果。

选择虚线。

选择集二10，配置。

我这里用的是天正建筑2017（T20天正建筑V4.0-试用版），置为当前。

如果大家只用CAD同样的选择置为当前即可。

这里也可以对所做的设置进行输出保存在自己熟知的文件下，方便下次直接调用。

配置。

AutoCAD 2000中文版应用教程电子工业出版社同名教材配套电子教案6章绘图环境的初步设置6.1修改系统配置6.2用单位控制对话框确定绘图单位6.3用LIMITS（图界）命令选图幅6.4设置辅助绘图工具模式6.4设置辅助绘图工具模式6.4.1 GRID（栅格显示）命令6.4.2 SNAP（栅格捕捉）命令6.4.3 ORTHO（正交）命令6.4.4 “草图设置”对话框6.5用ZOOM（显示缩放）命令使整张图按指定方式显示6.6设线型比例6.7 创建两种文字样式6.8建图层、设线型与颜色6.9画图框、标题栏上机练习与指导3.命令的操作输入命令后，AutoCAD 2000将显示“图形单位”对话框，如图6.1所示。

单击“方向…”(Direction…)按钮，弹出“方向控制”对话框，如图6.2所示，一般默认图中所示的缺省状态，即东方向为0度。

图6.1 “图形单位”对话框图6.2 “方向控制”对话框6.4 设置辅助绘图工具模式辅助绘图工具中包含有多个AutoCAD 命令，常用的有以下几个。

6.4.1GRID （栅格显示）命令1.功能该命令修改栅格间距并控制是否在屏幕上显示栅格。

栅格如图6.3所示，其相当于坐标纸。

GRID 是一个透明的命令。

图6.3 栅格显示2.输入命令从键盘键入：GRID3.命令的操作命令:（输入命令）指定栅格Ｘ间距或[(开ON)∕关(OFF)∕捕捉(S)∕纵横向间距(A)]<10.00>：（给间距或选项）6.4.4“草图设置”对话框1.功能为了方便设置上述几种模式，AutoCAD提供了一个“草图设置”对话框，该对话框有3个标签，如图6.4所示是显示“栅格及栅格捕捉”（Snap and Grid）标签的“草图设置”对话框。

在此对话框中可以方便地设置栅格及捕捉间距值并能打开它们。

图6.4 显示“栅格及栅格捕捉”标签的“草图设置”对6.7创建两种文字样式用STYLE（文字样式）命令创建“工程图中尺寸”和“工程图中汉字”两种文字样式（详见5.1节）。

绘图环境的设置绘图环境的设置绘图环境是指绘图过程中所需要的工作场所，包括绘图设备、绘图软件以及绘图材料等。

一个好的绘图环境能够提高绘图的效率和质量，对于绘图工作者来说非常重要。

在这篇文章中，我将为大家介绍如何设置一个理想的绘图环境。

1. 绘图设备绘图设备是指用于绘制图像的工具。

在传统的绘图环境中，通常使用绘图板和绘图笔。

绘图板是一种通过操控电子笔来进行绘图的设备，可以实现对笔刷的压感、角度和方向等参数进行检测，并将这些参数传输给计算机，从而实现精确的绘图。

绘图笔是一种通过电磁感应原理工作的设备，可以提供绘图板上的位置信息，并通过计算机来实现绘图。

2. 绘图软件绘图软件是指用于绘制图像的计算机程序。

现在的绘图软件已经非常先进，提供了许多强大的绘图工具和功能，能够满足不同绘图需求。

其中，Adobe Illustrator、CorelDRAW和AutoCAD等是比较常用的绘图软件。

这些软件具有强大的绘图功能，并提供了丰富的图形设计工具、图形库和图层管理等功能，方便用户进行绘图和编辑。

3. 绘图材料绘图材料是指用于绘制图像的载体和颜料。

在绘图过程中，我们常见的绘图材料有铅笔、色铅笔、水彩、油画、炭笔和针管笔等。

不同的绘图媒介适用于不同的绘图需求，选择合适的绘图材料对于绘图结果的质量和效果至关重要。

4. 绘图工具绘图工具是指绘图过程中使用的辅助工具。

在绘图中，我们常常需要使用直尺、量角器、圆规、曲线板和曲线尺等绘图工具来提高绘图的精度和准确性。

此外，还有一些绘图辅助工具如橡皮擦、修正液、剪刀和胶水等，用于纠正错误和完成绘图作品的修整和展示。

5. 绘图环境的设置为了创造一个良好的绘图环境，我们需要考虑以下几个方面： a. 光线：保持室内的光线明亮而柔和，避免刺眼的强光照射，同时注意避免直射阳光对绘图作品的照射，以免导致颜色变化或褪色。

b. 温度和湿度：绘图过程中，室温和湿度对于绘图材料的性能和使用体验也有影响。

AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。

在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。

本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。

单位设置在AutoCAD中，设置正确的单位对绘图非常重要。

单位设置影响着绘图的尺寸和比例。

可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。

2. 输入UN或UNITS命令，弹出单位设置对话框。

3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。

4. 设置长度类型，如十进制、工程、科学等。

5. 点击确定应用设置。

图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。

通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。

图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。

2. 输入LA或LAYER命令，打开图层管理器。

3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。

4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。

对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。

可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。

2. 输入PROP或PROPERTIES命令，打开属性设置面板。

3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。

4. 确定设置后，再次点击绘图区域即可应用属性设置。

快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。

为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。

2. 在自定义用户界面对话框中选择键盘快捷键。

3. 在快捷键设置中可以为命令或操作设置快捷键。

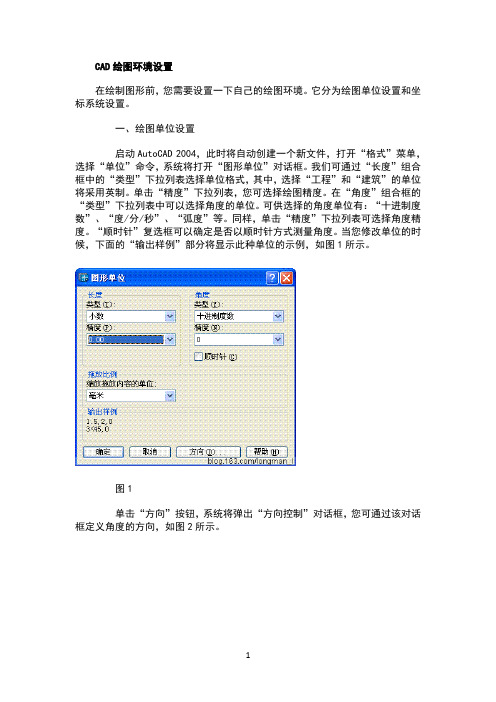

CAD绘图环境设置在绘制图形前，您需要设置一下自己的绘图环境。

它分为绘图单位设置和坐标系统设置。

一、绘图单位设置启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。

我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。

单击“精度”下拉列表，您可选择绘图精度。

在“角度”组合框的“类型”下拉列表中可以选择角度的单位。

可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。

同样，单击“精度”下拉列表可选择角度精度。

“顺时针”复选框可以确定是否以顺时针方式测量角度。

当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。

图1单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。

图2可通过绘图单位命令UNITS设置。

命令执行方式如下：格式>单位命令：UNITS↙ 或DDUNITS↙弹出对话框如图所示：1）长度——计量单位及显示精度位。

2）角度——角度制及角度显示精度。

3）拖放比例——控制从工具栏或设计中心拖入当前图形块的测量单位，如果块或图形创建时使用的单位与此指定的不同，则在插入这些块或图形时，将对其按比例缩放。

4）输出样例——显示当前计数制和角度下的例子。

5）方向——设置起始角度（0度）的方向。

二、图形界限图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。

图形界限确定了栅格和缩放的显示区域。

设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。

命令行将提示您指定左下角点，或选择开、关选择。

其中“开”表示打开图形界限检查。

当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。

但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。
