第二讲 绘图环境的基本设置

-6-
2.8 用 STYLE 命令设置文字样式 1. 功能 该命令可创建新的文字样式或修改已有的文字样式。 2. 输入命令 从下拉菜单选取： “格式”“文字样式…” 从键盘键入： STYLE 输入命令后，AutoCAD 显示“文字样式”对话框。 “文字样式”对话框 该对话框分为 4 个区，分别介绍各区选项的含义及操作： (1)样式名区

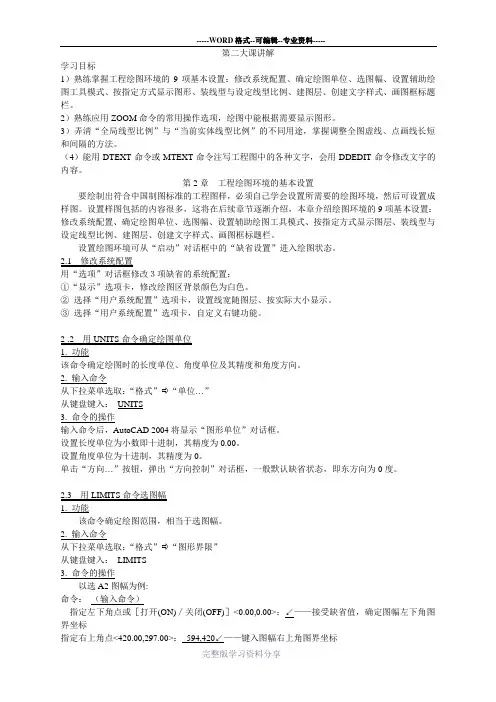

第 二 讲 学习目标 1）熟练掌握工程绘图环境的 9 项基本设置：修改系统配置、确定绘图单位、选图幅、设 置辅助绘图工具模式、按指定方式显示图形、装线型与设定线型比例、建图层、创建文 字样式、画图框标题栏。 2）熟练应用 ZOOM 命令的常用操作选项，绘图中能根据需要显示图形。 3）弄清“全局线型比例”与“当前实体线型比例”的不同用途，掌握调整全图虚线、点 画线长短和间隔的方法。 （4）能用 DTEXT 命令或 MTEXT 命令注写工程图中的各种文字，会用 DDEDIT 命令修 改文字的内容。 第 2 章 工程绘图环境的基本设置 要绘制出符合中国制图标准的工程图样，必须自己学会设置所需要的绘图环境，然 后可设置成样图。设置样图包括的内容很多，这将在后续章节逐渐介绍，本章介绍绘图 环境的 9 项基本设置：修改系统配置、确定绘图单位、选图幅、设置辅助绘图工具模式、 按指定方式显示图层、装线型与设定线型比例、建图层、创建文字样式、画图框标题栏。 设置绘图环境可从“启动”对话框中的“缺省设置”进入绘图状态。 2.1 修改系统配置 用“选项”对话框修改３项缺省的系统配置： ①“显示”选项卡，修改绘图区背景颜色为白色。 ② 选择“用户系统配置”选项卡，设置线宽随图层、按实际大小显示。 ③ 选择“用户系统配置”选项卡，自定义右键功能。 2 .2 用 UNITS 命令确定绘图单位 1. 功能 该命令确定绘图时的长度单位、角度单位及其精度和角度方向。 2. 输入命令 从下拉菜单选取： “格式”“单位…” 从键盘键入： UNITS 3. 命令的操作 输入命令后，AutoCAD 2004 将显示“图形单位”对话框。 设置长度单位为小数即十进制，其精度为 0.00。 设置角度单位为十进制，其精度为 0。 单击“方向…”按钮，弹出“方向控制”对话框，一般默认缺省状态，即东方向为 0 度。 2.3 用 LIMITS 命令选图幅 1. 功能 该命令确定绘图范围，相当于选图幅。 2. 输入命令
-3-
线型是指在图层上绘图时所用的线型，每一图层都应赋予一种线型。不同的图层可 以设置成不同的线型，也可以设置成相同的线型。AutoCAD 2000 提供了标准线型库，相 应库的文件名为“ACADISO.LIN ” ，标准线型库提供了 45 种线型。 1. 绘制工程图线型的搭配 AutoCAD 2000 标准线型库提供的 45 种线型中包含有多个长短、间隔不同的虚线和 点划线，只有适当的搭配它们，在同一线型比例下，才能绘制出符合制图标准的图线。 下面推荐一组绘制工程图时常用的线型： 实线：CONTINUOUS 虚线：HIDDEN X2 点划线：CENTER 双点划线：PHANTOM 2. 线型比例的设定 在绘制工程图中，要使线型规范，除了各种线型搭配要合适外，还必须设定合理的 整体线型比例。线型比例用来控制所绘图中虚线和点划线的间隔与线段的长短。 ACADISO.LIN 标准线型库中所设的点划线和虚线的线段长短和间隔长度， 乘上整体线型 比例值才是图样上的实际线段长度和间隔长度。线型比例值设成多少为合理，这是一个 经验值。如果输出图时不改变绘图时选定的图幅大小，那么线型比例值与图幅大小无关。 选用上边所推荐的一组线型时，可将整体线型比例值设在“0.2～0.5”之间，当前实体比 例值一般使用缺省值“1” ，当特殊需要时，可进行调整。 整体线型比例及当前线型比例可在“线型管理器”对话框中设定。 3. 线型的装入 AutoCAD 在“线型管理器”对话框中部列表框中仅列出已装入当前图形中的线型。 初次使用时，线型可能不够。如果需要在当前图形中装入新的线型，可单击“线型管理 器”对话框上部“加载…”按钮，AutoCAD 将弹出“加载或重载线型”对话框。该对话 框列出了缺省的线型文件“ACADISO.LIN”中所有的线型，选择所要装入的线型并单击 “确定”按钮，就可以将线型装入到当前图形的“线型管理器”对话框中。 2.7 建图层、设线型、颜色 2.7.1 图层的功能和概念 图层的概念对计算机绘图的初学者而言，是一项较难接受的 CAD 特性。在手工绘制 工程图中，因为图纸只有一张，根本就没有什么图层的概念。在 AutoCAD 里，可利用图 层（LAYER）命令将一张图样分成若干层。 图层就相当于没有厚度的透明纸片，可将实体画在上面。一个图层只能画一种线型 和赋予一种颜色，所以要画多种线型就要设多个图层。这些图层就象几张重叠在一起的 透明纸，构成一张完整的图样。用计算机绘图时，需要几层，只需启用图层命令，给出 需要新建的图层名，然后设置每图层所赋予的线型和颜色。画哪一种线，就把哪一图层 设为当前图层。如：虚线图层为当前图层时，用 LINE（直线）命令及各绘图命令所画的 线型均是虚线。另外，各图层都可以设定线宽，还可根据需要进行开关、冻结解冻或锁
该区从左向右操作项的顺序依次为：样式名、新建、重命名、删除。 (2) 字体区 该区操作项从左向右依次为：字体名、字体样式、高度。 (3) 效果区 该区包括 5 项，左边 3 个开关从上至下依次为：颠倒、反向、垂直；右边两个文字编辑 框从上至下依次为：宽度比例、倾斜角度。 (4) 预览区 该区显示所选择文字样式的效果。 4. 创建文字样式实例 举例一：创建“工程图中汉字”文字样式。 “工程图中汉字”文字样式用于在工程图中注写符合国家技术制图标准规定的汉字（长 仿宋体） 。其创建过程如下： a. 输入 STYLE 命令，弹出“文字样式”对话框，如图 3.5 所示。 b. 单击“新建”按钮，弹出“新建文字样式”对话框，输入“工程图中汉字”文字样式 名，单击“确定”按钮，返回“文字样式”对话框。 c. 在“字体名”下拉列表中选择“T 仿宋_GB2312”字体（注意：不要选成“T@仿宋 _GB2312”字体） ；在“高度”编辑框中设高度值为“0.00” ；在“宽度比例”编辑框中设 宽度比例值为“0.7” ；其它使用缺省值。 d. 单击“应用”按钮，完成创建。
“对象特性”工具栏 在 2.2 节中介绍的 LAYER 命令的大部分功能都可以通过“对象特性”工具栏来完成，并 且它还有一些独特的功能，下边逐项介绍。 1 设置当前实体的颜色 在该工具栏“颜色控制”下拉列表中，选择某种颜色，可改变其后要绘制实体（即当前 实体）的颜色，但并不改变当前图层的颜色。 2 设置当前实体的线型 在该工具栏“线型控制”下拉列表中，选择某种线型，可改变当前实体的线型，但并不 改变当前图层的线型。 3 设置当前实体的线宽 在该工具栏“线宽控制”下拉列表中，选择某个线宽值，可改变当前实体的线宽，但并 不改变当前图层的线宽。
显示“捕捉与栅格”标签的“草图设置”对话框 2.4.2 “正交”辅助绘图工具模式 1. 功能 该命令可迫使所画的线平行于 X 轴或 Y 轴，即画正交的线。它的作用就相当于一个
-2-
是否画正交线的开关。ORTHO 是一个透明的命令。 2. 输入命令及命令的操作 单击状态行“正交”模式开关。 或按<F8>功能键进行开和关的切换。 或从键盘输入命令：ORTHO，选 ON 或 OFF 进行开和关的切换。 3. 命令的操作 a. 在栅格（Grid）文字编辑框中输入栅格间距，并用鼠标单击“启用栅格”开关，出现 “√”即为打开栅格。 b. 在栅格捕捉（Snap）文字编辑框中输入栅格捕捉间距，并用鼠标单击“启用捕捉”开 关打开栅格捕捉。 c. 其它可用缺省设置。如画轴测图可在该对话框“捕捉类型和样式区”选择“等轴测捕 捉”或“极轴捕捉”选项。单击“确定”按钮结束命令。 2.4.3 “线宽”辅助绘图工具模式 2.4.4“模型”辅助绘图工具模式 2.5 用 ZOOM 命令按指定方式显示图形 1. 功能 该命令如同一个缩放镜，它可以按所指定的范围显示图形，而不改变图形的真实大小。 ZOOM 是一个透明的命令。 2. 输入命令 从下拉菜单选取： “视图”“缩放” 从键盘键入： Z 3.命令的操作 命令： （输入命令） 指定窗口角点，输入比例因子(nx or nxp)，或 [全部(A)∕中心点(C)∕动态(D)∕范围(E)∕上一个(P)∕比例(S)∕窗口(W)]<实时>： （选 项） 介绍各选项含义及常用选项的操作： （1）全屏显示 （2）比例显示缩放 (3) 窗选 (4) 前一屏 (5) 实时缩放 4. 关于 PAN 命令 在绘图中不仅经常要用显示缩放命令来变换图形的显示方式，有时还需要移动整张图纸 来观察图形，如要移动图纸，应用 PAN（平移）命令。 2.6 用“线型管理器”对话框设置线型
-1-
从下拉菜单选取： “格式”“图形界限” 从键盘键入： LIMITS 3. 命令的操作 以选 A2 图幅为例: 命令： （输入命令） 指定左下角点或［打开(ON)∕关闭(OFF)］<0.00,0.00>：↙——接受缺省值，确定图幅 左下角图界坐标 指定右上角点<420.00,297.00>： 594,420↙——键入图幅右上角图界坐标 命令： 2.4 设置辅助绘图工具模式 辅助绘图工具中包含有多个 AutoCAD 命令，常用的有以下几个。 2.4.1 “栅格”与“捕捉”辅助绘图模式 1. 功能 该命令可修改栅格间距并能控制是否在屏幕上显示栅格。栅格相当于坐标纸，在世 界坐标系中栅格布满图形界限之内的范围，即显示图幅的大小。为了方便设置辅助绘图 工具模式，AutoCAD 提供了一个“草图设置”对话框，该对话框有 3 个标签。显示“捕 捉与栅格”标签的“草图设置”对话框可以方便地设置栅格及捕捉间距值并能打开它们。 2. 输入命令 从下拉菜单选取： “工具”“草图设置…” 从键盘键入：DDRMODES
-5-
Байду номын сангаас
“图层特性管理器”对话框 “图层特性管理器”对话框中间的图层列表框中列出了图层名及图层的特性。缺省情况 下，AutoCAD 提供一个图层，该图层名称为“0” ，颜色为“白色” ，线型为“实线” ，线 宽为“缺省”值，并自己打开。 逐项介绍 LAYER（图层）命令的操作。 2 创建新图层 3 改变图层线型 4 改变图层线宽 5 改变图层颜色 6 控制图层开关 7 控制图层打印开关 8 显示图层 9 设置当前图层 10 删除图层 11 保存和恢复图层 2.7.3 用“图层”工具栏管理图层 2.3.1 设置当前图层 (1) 从下拉“图层列表”中设置。 (2) 用“将所选物体图层为当前图层”按钮设置。 2.3.2 控制图层开关 在该工具栏下拉“图层列表”中，单击某图层控制开关状态的图标，可改变该图层的开 关状态。 2.7.4 用“对象特性”工具栏管理图层 为了使用图层特性更为简便、快捷，AutoCAD 提供了一个“对象特性”工具栏。
