电阻器的识别

电阻器在电子电路中有着广泛的应用，主要包括以下几个方面
电阻器的应用
分压和限流：在电路中，电阻器可以用于分压和限流，以调节电路中的电压和电流大小。例如，在LED灯等应用中，电阻器可以用于限制电流，保护LED灯不会因为过高的电流而损坏
模拟电路参数：在模拟电路中，电阻器可以用于模拟电路参数，例如电阻、电容等。这些参数可以通过调整电阻器的阻值来模拟不同的电路行为
PART 4
电阻器的识别
电阻器的识别
1. 电阻器的种类
电阻器有多种类型，包括碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。不同类型的电阻具有不同的特性，如精度、温度系数、稳定性等，因此需要根据实际需求选择合适的电阻器
电阻器的识别
2. 电阻器的参数
电阻器的参数包括阻值、误差、功率、温度系数等。其中，阻值是电阻器最重要的参数，表示电阻器对电流的阻碍程度；误差表示阻值的准确度，一般以百分比表示；功率表示电阻器所能承受的最大功率；温度系数表示电阻器的阻值随温度变化的程度
误差：对于一些需要高精度的应用，需要选择具有较低误差的电阻器
功率：需要考虑电阻器的功率是否符合应用的需求。如果电路中的电流较大，则需要选择具有较高功率的电阻器
温度系数：对于一些需要温度补偿的应用，需要选择具有较低温度系数的电阻器
PART 9
总结
总结
2024/3/31
26
电阻器是电子电路中不可或缺的元件之一，它具有多种应用场景，需要根据实际需求进行合理选择和运用
(1)电阻的标称值
电阻规范的阻值目前是由部颁标准规定的
电阻的阻值与允许误差的标识一般可用直标法和色标法来标注
2.电阻的分类
(2)定功率
在交流或者直流电路中，在环境条件为一个标准大气压和产品标准规定的温度下，电阻能长期连续负荷而不改变其性能时所允许消耗的最大功率称为额定功率

和性能指标。 • 如实例 R J 7 2 • R----表达（主称）电阻器 • J-----表达（材料）金属膜 • 7-----表达（分类）精密 • 2-----表达序号
电阻器旳型号命名及意义
• 二、电阻器旳 主要性能参数
• 1、标称阻值
• 它表达在电阻器表面所标出阻值（对热敏电阻器则 指25度时旳阻值）叫电阻器旳标称阻值。
• 国标一般标称阻值有E6,E12,E24等3种 • E6为Ⅰ级正负5%. E12为Ⅱ级正负10%. • E24为Ⅲ级正负20%。 • 2、允许偏差
• 允许偏差一般可分为对称偏差和不对称偏差，大部 分用旳对称偏差，其要求为：
• 精密偏差：±0.5%；±1%；±2%； • 一般偏差：±5%；±10%；±20%
• 3、额定功率 • 不不小于1W旳电阻器在电路图中不标额定功
率
• ，不小于1W旳电阻器用啊拉伯数字表达。 • 图形符号如图
• 三、电阻器参数辨认措施 • 1、直标法----用数字直接标在电阻体上。 • 如6.8KΩ±5% • 2、文字符号法----电阻器阻值用文字符号表达。如
10R表达10Ω、5K1表达5.1KΩ； • 3、色标法-----用不同颜色旳色环或色点表达阻值旳
课题二 电阻器旳辨认与检测
• 电阻器分类（三大类） • 电阻器-【固定电阻器】-【可变电阻器】• 【敏感电阻器】 • 1.固定电阻器-{线绕电阻器}-{非线绕电阻器} • 下面常见电阻器旳实物外形及电路符号 • 如下图
• 一、电阻器旳型号命名措施
• 第一部分：主称用字母R表达电阻器。 • 第二部分：材料用字母表达（J.T.等）。 • 第三部分：分类用数字或字母表达。 • 第四部分：序号用数字表达，以区别外形尺寸
措施。

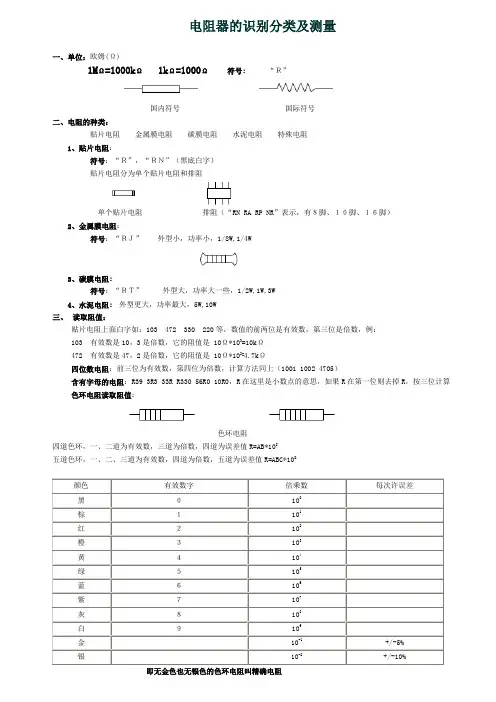

电阻器的识别分类及测量一、单位：欧姆(Ω)1MΩ=1000kΩ 1kΩ=1000Ω符号：“Ｒ”国内符号国际符号二、电阻的种类：贴片电阻金属膜电阻碳膜电阻水泥电阻特殊电阻1、贴片电阻：符号：“Ｒ”，“ＲＮ”（黑底白字）贴片电阻分为单个贴片电阻和排阻单个贴片电阻排阻（“RN RA RP NR”表示，有８脚、１０脚、１６脚）2、金属膜电阻：符号：“ＲＪ”外型小，功率小，1/8W,1/4W3、碳膜电阻：符号：“ＲＴ”外型大，功率大一些，1/2W,1W,3W4、水泥电阻：外型更大，功率最大，5W,10W三、读取阻值：贴片电阻上面白字如：103 472 330 220等，数值的前两位是有效数，第三位是倍数，例：103 有效数是10，3是倍数，它的阻值是 10Ω*103=10kΩ472 有效数是47，2是倍数，它的阻值是 10Ω*102=4.7kΩ四位数电阻：前三位为有效数，第四位为倍数，计算方法同上（1001 1002 4705）含有字母的电阻：R39 3R3 33R R330 56R0 10R0，R在这里是小数点的意思，如果R在第一位则去掉R，按三位计算色环电阻读取阻值：色环电阻四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10C五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10D即无金色也无银色的色环电阻叫精确电阻四、电阻的作用：电阻串联：起降压限流的作用电阻并联：起分压分流作用电阻并联：电路各部分电压相等。

电阻串联：电路各部分电流相等。

五、电阻的测量及好坏判断1、电阻测量贴片单个电阻测两端八脚排组分别测对脚，共四组十脚排组分别测对脚，如果两端两组阻值为10kΩ，中间三组阻值分别为20kΩ，中间三组是10*2的关系。

十六脚跟八脚一样测量2、好坏判断电阻坏：(1)、阻值变大或无穷大(2)、万用表显示“１”六、电阻的代换原则1、精确电阻必须原值代换。

2、普通电阻代换可比原值相差+/-10%左右。

2. 电阻器识别
• 湿敏电阻
阻值随湿度的变化而变化
➢ 硅湿敏电阻
➢ 陶瓷湿敏电阻
➢ 氯化锂湿敏电阻
2. 电阻器识别
• 光敏电阻 阻值从随所光使线用的的强导弱体而材变料化上来分类：
➢ 单晶光敏电阻
➢多晶光敏电阻
根据光敏电阻的光谱特性来分类：
➢ 红外线光敏电阻 ➢ 紫外线光敏电阻
➢可见光光敏电阻
2. 电阻器识别
1. 电阻器的基础知识
➢ 电阻的大小与物体材料性质有关。 ✓ 电阻率：物体的电阻系数，用ρ表示。
✓ 物体长度：用L表示。 ✓ 物体横截面积：用S表示。
1. 电阻器的基础知识
➢ 电阻器共有6个主要参数： ✓ 标称阻值：电阻体表面上标志的电阻值。 ✓ 允许误差：实际与标称所允许的最大偏差范围。 ✓ 额度功率：连续工作所允许承受的最大功率 。 ✓ 温度系数：电阻热稳定性随温度变化的物理量。 ✓ 电压系数：电压每改变1V时电阻值相对变化量。 ✓ 最大电压：电阻不发生过热或击穿时最大电压。
热稳定性好
噪音小
2. 电阻器识别
➢ 金属氧化膜电阻：将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制 成的。
具有抗氧化、耐酸、 抗高温等优点
膜层均匀、结合牢固
2. 电阻器识别
➢ 合成碳膜电阻：将碳黑、填料与有机粘合剂调配成悬浮液，喷涂在绝缘骨架 上并加热聚合而成。
生产设备、工艺 简单且造价较低 高压高阻
✓ 五色环标示
第2位有效数(灰:8)
电阻
倍乘(金:10-1)
第1位有效数(棕:1)
允许误差(棕:±1%) 第3位有效数(黑:0)
02
电阻器识别
2. 电阻器识别
➢ 按电阻的结构进行划分： ✓ 可变电阻：阻值可在一定范围内调整。
