电阻器的检测方法与经验

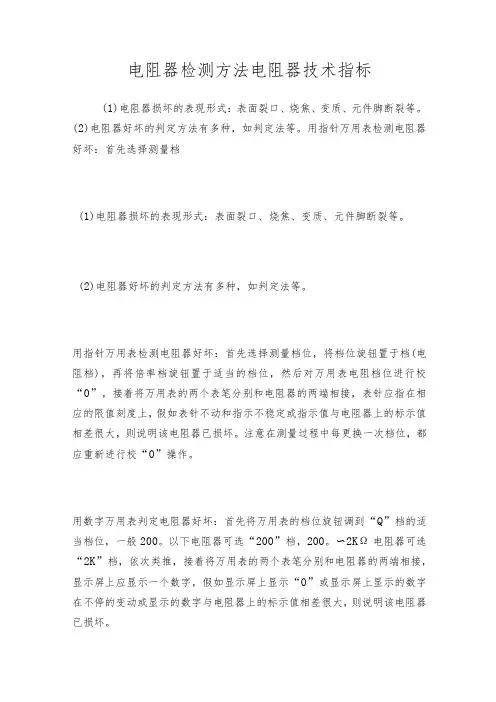

电阻器检测方法电阻器技术指标(1)电阻器损坏的表现形式：表面裂口、烧焦、变质、元件脚断裂等。

(2)电阻器好坏的判定方法有多种，如判定法等。

用指针万用表检测电阻器好坏：首先选择测量档(1)电阻器损坏的表现形式：表面裂口、烧焦、变质、元件脚断裂等。

(2)电阻器好坏的判定方法有多种，如判定法等。

用指针万用表检测电阻器好坏：首先选择测量档位，将档位旋钮置于档(电阻档)，再将倍率档旋钮置于适当的档位，然后对万用表电阻档位进行校“0”，接着将万用表的两个表笔分别和电阻器的两端相接，表针应指在相应的限值刻度上，假如表针不动和指示不稳定或指示值与电阻器上的标示值相差很大，则说明该电阻器已损坏。

注意在测量过程中每更换一次档位，都应重新进行校“0”操作。

用数字万用表判定电阻器好坏：首先将万用表的档位旋钮调到“Q”档的适当档位，一般200。

以下电阻器可选“200”档，200。

〜2KΩ电阻器可选“2K”档，依次类推，接着将万用表的两个表笔分别和电阻器的两端相接，显示屏上应显示一个数字，假如显示屏上显示“0”或显示屏上显示的数字在不停的变动或显示的数字与电阻器上的标示值相差很大，则说明该电阻器已损坏。

(3)一般损坏的电阻器应用同标称阻值、标称功率的电阻器替换，假如没有，用电阻串并联的方法替换，但要注意标称阻值、标称功率的匹配。

一专业分析仪器服务平台，试验室仪器设备交易网，仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器,集菌仪,接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机，匀浆机，耐候试验箱，熔融指数仪,透射电子显微镜。

电阻器的选用与代用1、电阻器的选用。

a、型号的选取依据各种电阻器的特点，对于一般的线路和电子设备，可以使用一般的碳膜或碳质电阻器，它们价格便宜，货源充分；对于高品质的扩音机、录音机、电视机等，应选用较好的碳膜电阻、金属膜电阻或绕线电阻，以便提高精度；对于测量电路或仪表、仪器电路，应选用精密电阻器，以充分高精度的需要；在高频电路中，应选用表面型电阻或无感电阻等分布参数小的电阻器。

实训二电阻器的识别与检测一、实验目的1、掌握识别电阻器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器的方法。

二、实验材料1、万用表。

2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。

三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。

1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。

第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。

电阻器的材料和分类代号如表1.1所示。

通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。

（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。

此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。

图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。

四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。

例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。

图1.2 电阻器色标法色环的含义如表1.2所示。

在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。

民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数,判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。

特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：1固定1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电,内部短路或击穿现象。

测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值（指针向右摆动）为零，则说明电容漏电损坏或内部击穿。

B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。

万用表选用R×1k挡。

两只三极管的β值均为100以上,且穿透电流要小。

可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察.应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

C对于001μF以上的固定电容，可用万用表的R×10k 挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

2电解电容器的检测A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。

根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。

B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大，摆幅越大),接着逐渐向左回转，直到停在某一位置。

问电阻器基础知识与检测方法一、基础知识概述：电阻是电子产品中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%因此电阻的质量对产品有重要影响。

常用电阻有碳膜电阻，金属膜电阻，金属氧化膜电阻，实心电阻和绕线电阻。

技术参数：1电阻和阻值：导电材料在一定程度上阻碍电流流过的物理性能。

在保证测试灵敏度的情况下，应注意测试电压应绝对的低，时间尽量短，避免电阻发热引起误差。

并使测量功率小于额定功率的10%。

2 标称电阻及允差：即实际值与标称值之间的差别。

3 额定功率：在正常大气压力（650-800mmhg）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。

4额定电压：由阻值和功率换算的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。

5最大工作电压：由于尺寸结构的限制所允许的最大连续工作电压。

6温度系数：在某一规定的环境温度范围内，温度改变1度电阻的变化量。

7绝缘电阻：在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。

8噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。

在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以可衡量电流噪声的指标uv/v9稳定性：在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。

10电阻的负载特性：允许功率与环境温度的关系，当环境温度等于最高环境温度时，功率将降为零。

标称阻值与额定功率系列：标称阻值的选取由以下几何级数通向表达式表示，An=(10开k次方)n-1(次方)，这是一个特殊的几何级表达式，其公比为10开k次方，n为几何级数的项数，例如在10 以内要求有三个值，那么k取3 ，公比为2.154按n=1，2，3计算，得1，2.154, 4.64 取整为：1，2.2 , 4.7如果k 取6，公比为1.468,可得1，1.5,2.2, 3.3,4.7,6.8电阻的标称值系列即将k分别取为6，12，48，96,192化整后构成的几何数列，称为：E6,E12,E48,E96,E192系列，分别使用于允差为20%M, 10%K,5%J,2%G,1%F,0.5%D .从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把他规为某一标称值即可做到零废品生产。

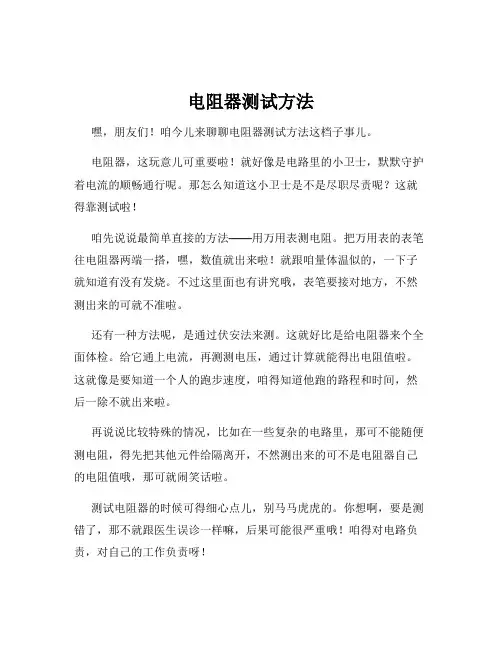

电阻器测试方法
嘿，朋友们！咱今儿来聊聊电阻器测试方法这档子事儿。

电阻器，这玩意儿可重要啦！就好像是电路里的小卫士，默默守护着电流的顺畅通行呢。

那怎么知道这小卫士是不是尽职尽责呢？这就得靠测试啦！
咱先说说最简单直接的方法——用万用表测电阻。

把万用表的表笔往电阻器两端一搭，嘿，数值就出来啦！就跟咱量体温似的，一下子就知道有没有发烧。

不过这里面也有讲究哦，表笔要接对地方，不然测出来的可就不准啦。

还有一种方法呢，是通过伏安法来测。

这就好比是给电阻器来个全面体检。

给它通上电流，再测测电压，通过计算就能得出电阻值啦。

这就像是要知道一个人的跑步速度，咱得知道他跑的路程和时间，然后一除不就出来啦。

再说说比较特殊的情况，比如在一些复杂的电路里，那可不能随便测电阻，得先把其他元件给隔离开，不然测出来的可不是电阻器自己的电阻值哦，那可就闹笑话啦。

测试电阻器的时候可得细心点儿，别马马虎虎的。

你想啊，要是测错了，那不就跟医生误诊一样嘛，后果可能很严重哦！咱得对电路负责，对自己的工作负责呀！
想象一下，如果因为没好好测试电阻器，导致电路出了问题，那多麻烦呀！说不定还会引发一些危险呢。

所以啊，测试电阻器这事儿可不能小瞧。

咱平常在生活中也得有这种认真的态度，不管做什么事儿，都得用心去做，就像测试电阻器一样，容不得一点儿马虎。

总之，电阻器测试方法虽然听起来不复杂，但实际操作起来可得小心谨慎。

要把每一个步骤都做到位，才能得出准确可靠的结果。

可别嫌麻烦哦，这都是为了让我们的电路更稳定、更安全呀！大家都记住了吗？哈哈！。

常用电子元器件检测方法与经验_常用电子元器件检测方法与经验电子元器件是电子设备的基本构成部分，其性能和质量的稳定与否直接影响到整个电子产品的工作效果和寿命。

因此，在电子产品制造和维护过程中，常常需要对电子元器件进行检测，以确保其质量合格和性能稳定。

下面将介绍一些常用的电子元器件检测方法和经验。

1.电阻器的检测方法电阻器是电子产品中使用较为广泛的元器件之一、其检测方法主要有以下几种：-电阻器测量方法：使用万用表或者自动测试设备，将电阻器两端接入来测量其阻值。

-外观检查方法：通过目测观察电阻器的外观是否完好无损，焊盘是否银白色，是否有破损或变形等。

-焊盘测试方法：使用万用表将两个焊盘连接在一起，观察阻值是否为零，以判断金属焊盘是否短路。

2.电容器的检测方法电容器是存储电荷的元器件，其性能稳定与否对电子产品的正常工作有着重要的影响。

常用的电容器检测方法包括：-电容器标识检查方法：通过目测观察电容器上的标识是否清晰，防伪标识是否完整等。

-电容器测量方法：使用万用表或测试仪，将电容器两端连接在一起，测量其电容值是否符合规定范围。

-电容器泄漏电流检测方法：使用万用表或测试仪，在直流电压下对电容器两端进行测试，观察泄漏电流是否超过了规定的范围。

3.二极管的检测方法二极管是电子元器件中最基本的电子器件之一，其正常工作对整个电路的正确性有着重要的影响。

常用的二极管检测方法有：-电压检测方法：使用万用表在直流电流档位下，测量二极管正向导通电压和反向截止电压，以判断其是否符合规定的范围。

-电阻检测方法：使用万用表测量二极管两个焊盘之间的电阻值，以判断二极管是否开路或短路。

4.三极管的检测方法三极管是一种放大或开关作用的电子器件，在电子产品中广泛应用。

常用的三极管检测方法有：- 电压检测方法：使用万用表在直流电流档位下，测量三极管的负基极-正集电极电压（即Vbe）和负基极-正发射极电压（即Vce），以判断其是否符合规定的范围。

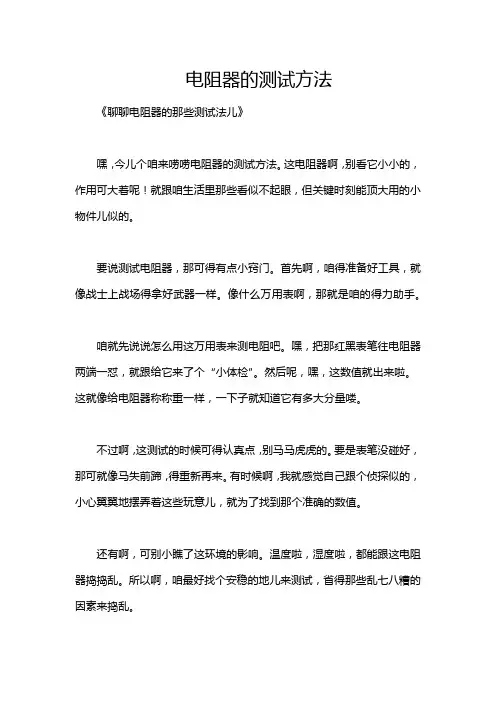

电阻器的测试方法《聊聊电阻器的那些测试法儿》嘿，今儿个咱来唠唠电阻器的测试方法。

这电阻器啊，别看它小小的，作用可大着呢！就跟咱生活里那些看似不起眼，但关键时刻能顶大用的小物件儿似的。

要说测试电阻器，那可得有点小窍门。

首先啊，咱得准备好工具，就像战士上战场得拿好武器一样。

像什么万用表啊，那就是咱的得力助手。

咱就先说说怎么用这万用表来测电阻吧。

嘿，把那红黑表笔往电阻器两端一怼，就跟给它来了个“小体检”。

然后呢，嘿，这数值就出来啦。

这就像给电阻器称称重一样，一下子就知道它有多大分量喽。

不过啊，这测试的时候可得认真点，别马马虎虎的。

要是表笔没碰好，那可就像马失前蹄，得重新再来。

有时候啊，我就感觉自己跟个侦探似的，小心翼翼地摆弄着这些玩意儿，就为了找到那个准确的数值。

还有啊，可别小瞧了这环境的影响。

温度啦，湿度啦，都能跟这电阻器捣捣乱。

所以啊，咱最好找个安稳的地儿来测试，省得那些乱七八糟的因素来捣乱。

有时候啊，测试电阻器的时候我就在想，这小玩意儿它也有脾气呢。

你要是对它不好，它就给你弄出个不准确的数值来，好像在跟你闹别扭似的。

而且啊，不同的电阻器测试方法可能还不太一样。

就像不同性格的人得用不同的相处方式一样。

有些特别小的电阻器，那可得费点心思，小心翼翼地测，不然一不留神就测错喽。

总之呢，测试电阻器这事儿啊，看着简单，其实也有不少门道呢。

咱得认真对待，就像对待咱生活里的每一件事一样。

通过测试电阻器，咱还能学到不少东西呢，比如说细心、耐心。

嘿，没想到吧，这小小的电阻器还能给咱这么多启发。

下次你再看到电阻器的时候，是不是也会想起我跟你唠的这些测试法儿呢？哈哈！。

电阻器是电路中常见的一个元件，主要用于限制电流、调节电压、分压、接头、分流等方面。

为了电路能够正常运行，电阻器的安装和检测工作是非常重要的。

一、电阻器的安装方法1.选择适当的位置要根据电路设计的要求，选择适当的位置安装电阻器。

在布线时也要注意合理的安装位置安排，尽量减少电路中造成的噪声和电磁干扰。

2.确定电阻器的连接方式根据电路设计的要求，选择合适的电阻器连接方式，如并联或串联。

连接时应注意电阻器两端的极性，正确的连接方式才能使电阻器发挥最佳的功效。

3.连接电阻器将电阻器连接到电路中，注意电阻器与其他元件的连接方式。

接头处应牢固，不可松动。

连接线应符合要求，不能过长或过短，连接处要焊接好。

4.固定电阻器电阻器应该固定好，防止在电路运行中出现松动现象。

在固定电阻器时，要选择合适的固定方法，如螺丝、胶水、固定夹等。

二、电阻器的检测方法1.使用万用表进行检测使用万用表进行电阻器的检测是最为普遍的方法。

检测时，需要先将电路断开，将被测电阻器拔出来。

然后将万表选择到相应的电阻档位，将测试笔分别接到电阻器的两端，读取电阻值进行检测。

2.检查电阻器标识电阻器在生产过程中均会在元器件表面标注有阻值和容差等信息，在使用过程中可以根据这些标志来判断电阻器是否正常。

如果标识不清晰或者标识与实际情况不符，则需要进行更加细致的检查。

3.检查电路中的电压和电流如果发现电路中出现了异常的电压或电流，那么有可能是电阻器出现了故障。

这时需要对电路进行更加细致的检查，排除其他元件的故障，最终确定是否是电阻器的故障问题。

4.使用光学显微镜等工具进行检查在电阻器生产过程中，常常会出现不良品，这些不良品常常会出现小型的裂纹、爆炸等情况。

此时可以使用光学显微镜等工具进行检查，找出电阻器中的缺陷，以便进行更加精确的处理和维修。

电阻器的安装和检测工作都是非常重要的，需要认真对待。

只有通过正确的安装和有效的检测，才能确保电路的正常运行和使用寿命的延长。

◆电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。

电阻器的符号为“R”。

电阻器可以按照结构和材料划分。

按材料划分为碳膜电阻器，金属电阻器，线绕电阻器，热敏电阻器。

按结构划分为固定电阻器，可变电阻器，敏感电阻器。

电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。

2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1）两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。

从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。

（2）三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。

下图a是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图b中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图c电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图4-4是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图4-5中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

颜色第一有效数字第二有效数字 第三有效数字 倍率 允许误差黑 0 0 0 10 棕 1 1 1 10 +-1% 红 2 2 2 10 +-2% 橙 3 3 3 10 黄 4 4 4 10 绿 5 5 5 10 +-0.5% 蓝 6 6 6 10 +-0.25% 紫 7 7 7 10 +-0.1% 灰 8 8 8 10 白 9 9 9 10 金10<图4-4><图4-5>银10◆电阻器的检测1、选择量程通过由大到小调整欧姆档的量程，使指针在表头中间区域。

常用电子元器件检测方法与经验总结1. 引言在电子工程领域，元器件的质量和可靠性对设备性能和寿命起着至关重要的作用。

因此，对电子元器件进行检测和测试是非常必要的。

本文将介绍一些常用的电子元器件检测方法和经验总结，旨在帮助工程师快速准确地评估元器件的质量和可靠性。

2. 元器件的分类和标准在进行元器件检测之前，我们首先需要了解不同类别的电子元器件及其相关标准。

根据功能和应用，常见的元器件可以分为电阻器、电容器、电感器、二极管、三极管、集成电路等。

每种元器件都有自己的标准和参数，例如电阻器的电阻值、容性器的电容值、二极管的正向电压降、三极管的放大系数等。

在进行检测时，我们需要根据具体的元器件标准来进行测试，并确保测试结果符合预期。

3. 常用的元器件检测方法3.1 电阻器测试方法对于电阻器，最常用的测试方法是使用万用表进行测量。

将万用表的测试探头分别连接到电阻器的两个引脚上，读取万用表上的电阻值即可。

需要注意的是，在进行测试前应该确保电阻器已经脱离电路，并且电阻器的数值范围与万用表的测量范围相匹配。

3.2 电容器测试方法电容器的测试方法主要有两种：直流测试和交流测试。

对于直流测试，可以使用电桥或者 LCR 表来测量电容器的电容值。

而对于交流测试，需要使用频率范围更广的 LCR 表来测量电容器的等效串联电阻和等效并联电阻。

3.3 二极管和三极管测试方法对于二极管和三极管，可以使用万用表的二极管测试功能来测试其正向电压降和反向电阻。

如果需要更详细的参数，可以使用特殊的晶体管测试仪来测试放大系数、漏电流等。

3.4 集成电路测试方法集成电路的测试相对复杂一些，常用的方法是使用万用表的二极管测试功能来测试引脚之间的连通性，检查是否存在短路或断路。

而对于更复杂的数字和模拟电路，可能需要使用专门的测试设备和测试程序来进行全面测试。

4. 经验总结在进行电子元器件检测时，以下几点经验可以帮助工程师提高测试效率和准确性：•在进行测试之前，检查测试设备的准确性和可靠性，确保测试结果的准确性。

一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /****** 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /104则白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

电阻基础知识与检测方法一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的 30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

固定电阻器在电路图中的标号一般为R，电位器的标号为W。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜 RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机 RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有 0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W，在电路图中非线绕电阻器额定功率的符号表示如下图：标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以 10N欧，其中N为整数。

允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。

标称阻值与误差允许范围的标识方法示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图 1的电阻为27000Ω±0.5%。

2）精密度电阻器的色环标志用五个色环表示。

第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5%表示 17.5Ω±1%在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位 M。

比如1兆欧，标注1M；2.7兆欧，标注2.7M。
