电阻器识别方法课件

  • 格式：ppt
  • 大小：2.14 MB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

《电阻色环图文并茂》课件

《电阻色环图文并茂》课件


电阻的检测工具与仪器
电阻箱
用于提供标准电阻和调整电阻值 的工具。
示波器
用于观察信号波形，辅助测量电 阻和其他电子元件。
01
02
万用表
用于测量电阻、电压、电流等参 数的基本工具。
03
04
恒流源
用于提供稳定的电流，以便精确 测量电阻值。
电阻的检测实例与操作
01
使用万用表测量固定电阻
将万用表调至电阻挡，将红黑表笔分别接在待测电阻的两端，读取万用
《电阻色环图文并茂》ppt 课件
目录
• 电阻基础知识 • 色环电阻识别 • 电阻的图文并茂展示 • 电阻的测量与检测 • 电阻的应用与案例分析
01
电阻基础知识
电阻的定义与作用
总结词
电阻是导体对电流的阻碍作用，其作用是控制电路中的电流大小和方向。
详细描述
电阻是电子元件中最为常见的一种，它的主要作用是限制电流的流动。在电路 中，电阻可以用来调整电流和电压的大小，从而实现电路的各种功能。
表显示的阻值。
02 03
使用万用表测量电位器
将万用表调至适当挡位，先测量电位器的中间抽头与两端的阻值，判断 电位器是否正常。再分别测量电位器的两个端点与中间抽头的阻值，判 断电位器的线性度。
使用恒流源和电压表检测未知电阻
将恒流源和电压表与待测电阻串联，调整恒流源输出电流，观察电压表 的读数变化，根据欧姆定律计算待测电阻的阻值。
感谢您的观看
THANKS
05
电阻的应用与案例分析
电阻在电路中的应用
限流
在电路中串联电阻可以限制电流的通过，起 到保护电路中其他元件的作用。
分压
电阻可以与电容、电感等元件一起组成滤波 电路，滤除电路中的噪声和干扰。
《电阻元件识别》PPT课件

《电阻元件识别》PPT课件


整理ppt
9
• 电阻器的主要作用：
• ①限流:
• 根据欧姆定律:I=U/R可知,当电压一定时,流过 电阻的电流与电阻的阻值成反比,固可以通过 改变电阻器的阻值来控制电路中的电流大小
• ②降压:
• 当电流流过电阻时,必定在电阻上产生一个压 降,压降的大小与电阻的阻值和电流的承乘积 成正比,即:U=IR.利用电阻器的降压作用可以使 较高的电源电压适应元器件的工作电压的要求. 基于电阻的降压作用电阻器还可以作为分压器.
• 这就是一个金属膜电阻器：
整理ppt
2
整理ppt
3
电阻的命名方法及其参数
• 电阻的文字符号为“R”，在电路中的符号为：
• 电阻器的型号命名由四个部分组成。第一部分用字母 “R”表示电阻器的主称，第二部分用字母构成电阻的 材料，第三部分用数字或字母表示电阻的分类，第四 部分用数字表示序号。电整理阻ppt型号的意义如下表： 4
压敏电阻
利用半导体非线性特性材料原理制成，当外加电压达到其临
界值时，压敏电阻的阻值会急剧变小。压敏电阻主要用于过压保
护。
整理ppt
11
光敏电阻
热敏电阻 特殊电阻
压敏电阻
整理ppt
12
电位器
• 电位器其实就是一个可变电阻器，但是一 般认为电位器都是可以被手动调节的，而 可变电阻一般都较小，装在电路板上不经 常调节。是一种最常用的可调电子元件。 它是由一个电阻体和一个转动或滑动系统 组成的，其动臂的接触刷在电阻体上滑动， 即改变动臂与两端之间的阻值。
+/- 5%
8
• 阻值25000
• • •
举例
标称值第一位有效数字（红2） 标称值第二位有效数字（绿5） 标称值有效数字后0的个数（橙1000） 允许误差（银%10）
电阻的识别与检测ppt课件

电阻的识别与检测ppt课件

编辑版pppt
（4）用一块黑布或黑纸片将光敏电阻器的透光窗口 遮住，使其处于完全黑暗的状态下。测试其此时的电 阻值。测出的阻值即为光敏电阻器的暗电阻，读数通 常为MΩ数量级，此值越大说明光敏电阻性能越好。 若此值很小甚至趋于零或与一般光照条件下的阻值接 近，说明该光敏电阻器已损坏，不能再继续使用。
编辑版pppt
2．NTC热敏电阻器 NTC是英文Negative Temperature Coefficient的缩写。 其含义为负温度系数。NTC热敏电阻器是一种以过 渡金属氧化物为主要原材料，采用电子陶瓷工艺制 成的热敏陶瓷组件。
编辑版pppt
1.4.2 光敏电阻器 光敏电阻器又称光导管、光电导探测器；是利用半导 体的光电导效应制成的一种电阻值随入射光的强弱而 改变的电阻器，入射光强，电阻减小，入射光弱，电 阻增大。 还有另一种入射光弱，电阻减小，入射光强，电阻增 大。
注标称阻值。
光敏电阻器具有电阻
值随入射光线的强弱
发生变化的特性，在
使用万用表对光敏电
阻器进行检测时，要
将万用表调至较大量
程，如“R×1k”或
“R×1M”挡。
（2）进行零欧姆校正
（指针调零）。
编辑版pppt
（3）先将光敏电阻器放在一般光照条件下进行检测， 把指针式万用表的黑、红表笔分别搭在光敏电阻器两 端的引脚上，观察此时万用表的读数，若可以测得一 个固定的电阻值，说明光敏电阻器工作正常，可以使 用。若测得的电阻值趋于零或无穷大，说明光敏电阻 器已损坏。
编辑版pppt
1.5 电阻器的检测实训
1.5.1 普通电阻器检测实训
1．实训目的
熟悉电阻器的阻值及允许偏差标志方式，熟练识读色
环电阻的阻值及允许偏差。建立电阻器的检测思路及
课题二电阻器的识别与检测幻灯片

课题二电阻器的识别与检测幻灯片

的方法。 • 如图色环表示分为〔四环为普通〕和〔五环精细〕
• 4、数码表示法----用三位数码来表示阻值 的方法。如图
• 四、电阻器的检测
• 以实例操作
• 五、电位器
• 电位器是一种连续可调的电阻器，其滑 动臂〔动接点〕的接触刷在电阻体上滑 动，可以使它的输出电压发生改变。
• 如图
• 电位器按接触方式及材料可分为：接触式〔线 绕、实芯、膜式〕和非接触式〔光电、磁敏〕 电位器；
• 按构造可分为：单圈、多圈、双联、多联、带 开关、锁紧和非锁紧电位器；
• 按调节方式分为旋转式和 直滑式电位器，如图
• 锁紧式
• 带开关式
• 微调或半可调式
• 直滑式电位器
• 1、电位器的命名 • 第一局部为主称〔用字母W表示电
位器〕 • 第二局部为材料， • 第三局部为分类 • 第四局部为序号。如图
课题二电阻器的识别与检 测幻灯片
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
• 一、电阻器的型号命名方法 • 第一局部：主称用字母R表示电阻器。
• 第三局部：分类用数字或字母表示。 • 第四局部：序号用数字表示，以区分外形
尺寸和性能指标。 • 如实例 R J 7 2 • R----表示〔主称〕电阻器 • J-----表示〔材料〕金属膜 • 7-----表示〔分类〕精细 • 2-----表示序号
电阻器的型号命名及意义来自• 二、电阻器的 主要性能参数 • 1、标称阻值 • 它表示在电阻器外表所标出阻值〔对热敏电
阻器那么指25度时的阻值〕叫电阻器的标称 阻值。 • 国标普通标称阻值有E6,E12,E24等3种 • E6为Ⅰ级正负5%. E12为Ⅱ级正负10%. • E24为Ⅲ级正负20%。 • 2、允许偏差 • 允许偏差通常可分为对称偏差和不对称偏差， 大局部用的对称偏差，其规定为： • 精细偏差：±0.5%；±1%；±2%；
电阻器--教学课件

电阻器--教学课件

26
第1章 电阻器
1.1 固定电阻器
27
第1章 电阻器
1.1 固定电阻器
1.1.4电阻器的识别方法 电阻器的主要参数可以标注在电阻上以供识别，常用固定电阻器的标定方法 主要有以下三种。 1.直标法 直标法是指用文字符号（数字和字母）在电阻器上直接标注出标称阻值和偏 差的方法。直标法的阻值单位有欧姆（Ω）、千欧（kΩ）和兆欧（MΩ）。 （1）偏差表示方法 直标法表示偏差一般采用两种方式：一是用罗马数字Ⅰ、Ⅱ、Ⅲ分别表示偏 差为±5%、±10%、±20%，如果不标注偏差，则偏差为±20%；二是用字母来 表示，字母与阻值偏差对照见表1-4，如J、K分别表示偏差为±5%、±10%。
31
第1章 电阻器
1.1 固定电阻器
图中电阻器上的1k2表示1.2kΩ，3M3表示 3.3MΩ，3R3（或3Ω3）表示3.3Ω，R33（或 Ω33）表示0.33Ω。
直标法表示形式三：用“数值+单位”表示
32
第1章 电阻器
1.1 固定电阻器
这种表示形式没有标出偏差，表示偏差为 20%，上图中的电阻器的阻值都为12kΩ，偏差 为20%。
6
第1章 电阻器
1.1 固定电阻器
7
第1章 电阻器
1.1 固定电阻器
（2）调整晶体管的工作点是电阻器用于限流的一个例子。如图11-3所示为晶体管放大电路，晶体管集电极电流IC（工作点）由其基极 电流IB决定。改变晶体管基极电阻RB的阻值，即可改变IB,也就是改变 了IC，即改变了晶体管的工作点。
电子元器件
子目录 SUBDIRECTORIES
第1章 电阻器
电阻器是利用一些材料对电流有阻碍作用的特性所 制成的，它是一种最基本、最常用的电子元件。电阻器 在电路里的用途很多，大致可以归纳为降低电压、分配 电压、限制电流和向各种元器件提供必要的工作条件（ 电压或电流）等。电阻器包括固定电阻器、电位器（可 变电阻器）和敏感电阻器等。为了表述方便，通常将电 阻器简称为“电阻”。
微课件：色环电阻识别方法

微课件：色环电阻识别方法


±5 ±10 ±20
色环电阻的意义
四、四环电阻每环表示的意义是什么？
第一位数 第二位数
1 0 102 10% 允许误差
倍乘数
1000 (1k)
误差：金色 — 5% 银色 — 10% 无色 — 20%
练习巩固
黑棕红橙黄绿蓝灰紫白 0123456789
22 × 102=2.2kΩ + 5%
三、电阻器色标符号规定： 色环颜色：黑 棕 红 橙 黄 绿 蓝 紫 灰 白
颜色
ห้องสมุดไป่ตู้
黑棕红橙黄绿
蓝
紫 灰 白 金 银 无色
有效数字 0
1
2
3
4
5
6
7
89
倍乘数
100 101 102 103 104 105
106
107 108 109 10-1 10-2
允许误差 （％）
±1 ±2
±5 ±0.25 ±0.1
谢谢欣赏！
色环电阻识别方法
授课教师:杨 锐
新课讲解
一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标称阻
值和允许偏差的大小。 二、色环电阻的分类：
四环电阻（普通电阻） 五环电阻（精密电阻）
• 色环电阻颜色和数字一一对应关系
1
2
3
4
5
6
7
8
9
0
棕1红2橙上3，4黄5绿6是蓝， 7紫8灰9雪白，黑色是0要牢记。
15× 102=1.5kΩ + 5%
15× 10-1=1.5Ω + 5%
70× 102=7kΩ + 5%
五、五环电阻识别：（精密电阻）
第一、二、三环是有效数字 第四环是倍乘 第五环表示偏差
电阻器识别方法课件

电阻器识别方法课件


数码法的偏差有些采用文字符号标注在数字 后面表示（意义与文字符号法相同）。如：
10
电工技能实训
3 数码法应用
电阻器的标注方法及识读
2212
473J
R91
100
R=221×102Ω R=47×103Ω
=22100Ω =47000Ω R=0.91Ω
=47kΩ
=22.1kΩ
误差：±5%
R=10×100Ω
=10×1Ω R=2×104Ω R=1×106Ω
=10Ω
=20000Ω =1000000Ω
不是100Ω =20kΩ =1MΩ
你能写出下列电阻的标称值吗？
3651
8R2
220
3.65你kΩ的答8.案2Ω是这22样Ω的2吗kΩ？ 500Ω 50kΩ 11
电工技能实训
电阻器的标注方法及识读
第二课时
4.色标法
1）定义：
用不同颜色的色环或色点在电阻器表面标出 标称阻值和允许偏差，其中常用的是色环法。 2）特点：
色环电阻的优点是在装配、调试和修理过程 中,不用拨动元件,即可在任意角度看清色环， 读出阻值，使用很方便。
国内外电阻大部分采用色标法。
12
电工技能实训
电阻器的标注方法及识读
4.色标法—分类—四环
3）色标法常见的有四环和五环两种：
R1F
2.2GK
阻值1.5Ω, 误差 ±5%
2.7kΩ, ±20%
0.1Ω, ±1%
2200MΩ, ±10%
2.ห้องสมุดไป่ตู้kΩ
9
电工技能实训
3 数码法
电阻器的标注方法及识读
在电阻器上用四位、三位或二位数码表示标 称值的标志方法,尤其在贴片电阻（黑底白字） 和微调电阻上使用较多,如果为四位数码则是精 密元件(误差很小) 。数字从左到右依次为阻值 的有效值, 最后一位表示倍乘数(×10n),即有效 数字后面0的个数。当阻值小于10Ω时，以xRx表 示（x代表数字),将R看作小数点。数码法的阻值 单位为欧(Ω)。
电阻器的识别与检测PPT课件

电阻器的识别与检测PPT课件


任务二
掌握电阻器的基础知识
电阻值单位的文字符号及换算关系
电阻值单位 欧姆 千欧姆 兆欧姆 吉欧姆 太欧姆
文字符号 Ω kΩ MΩ GΩ TΩ
换算关系
1 kΩ = 103 Ω 1 MΩ = 106 Ω 1 GΩ = 109 Ω 1 TΩ = 1012 Ω
第6页
任务二
掌握电阻器的基础知识
电阻器的功率标识
102 标称阻值：1 kΩ
473 标称阻值：47 kΩ
任务三
电阻器的标注方法
第 15 页
电阻器的标称阻值、允许偏差等参数都标注在电阻体上。常用的标 注方法有直标法、文字符号法、数码法和色标法。
色标法 色标法是指用不同颜色的色环来表示电阻器的标称阻值和误差。普 通电阻器用四个色环标注，精密电阻器用五个色环标注。 四环标注法（普通电阻）
电阻器 的作用
电阻器 的电路 符号
第4页
任务二
掌握电阻器的基础知识
第5页
标称阻值
指电阻器上标出的名义阻值。
允许偏差
指实际阻值与标称阻值之间允许的最大偏差范围。有±20% （M），±10%（K），±5%（J），±2%（G），±1%（F）， ±0.5%（D）等几个等级。
额定功率
指电阻器在直流或交流电路中长期连续工作所允许消耗的最 大功率。
比较项目
电路结构及特点
总电阻 电流 电压 功率
串联
R1
R2
首尾相连
R R1 R2 总电阻等于各串联电阻之和
I1 I2 U1 :U2 R1 : R2 P1 : P2 R1 : R2
并联
R1 R2
首首相连，尾尾相连 11 1 R R1 R2
总电阻的倒数等于各并联电阻的倒数之和 I1 : I2 R2 : R1 U1 U2 P1 : P2 R2 : R1
第1课识别电阻器

第1课识别电阻器

电阻器种类及其 详细介绍
目录
01 电 阻 器 概 述 02 常 见 电 阻 器 种 类 03 电 阻 器 图 片 展 示
电阻器定义与功能
电阻器定义
对交直流电流有阻挡作用的元器 件
电阻器功能
限制电流大小，保护电路
电阻器在日常生活中的应用
家用电器
电阻器在电视机、空调等电器中控制电流
通讯设备
电阻器在手机、电脑等通讯设备中调节信号强度
多电阻集成
多个电阻按一定规律排列在一个封装内
标识统一
所有电阻的标识方式相同，便于识别
特性与阻值标识方法
节省空间
相比单个电阻，占用PCB板面积更小
阻值组合灵活
可根据需要选择不同阻值的电阻组合
熔断电阻
外观与标 识
01
特殊设计
电阻体内部有熔断机制，外观可能 带有特殊标记
02
标识明确
电阻值、熔断电流等参数明确标注
交通工具
电阻器在汽车、电动车等交通工具中控制电机速度
02
常见电阻器种类
贴片电阻
外观与标识
02
标识清晰 电阻值、精度等参数直接标
片电阻体积小，便于集成
特性与阻值标识 方法
高精度
适用于需要精确电阻值的电路
阻值标识多样
包括数字码、色环码等多种方式
贴片排电阻
外观与标识
特性与阻值标识方法
过流保护
当电流超过设定值时，电阻 体熔断，保护电路
阻值稳定
在正常工作范围内，电阻值 保持稳定
谢谢
《色环法识别电阻》课件

《色环法识别电阻》课件


电子电路中的应用
电阻的值和精度在电子电 路中或多或少都有所涉及。 会应用电阻的众多特性， 可以设计出符合各种要求 的电路。
工业中的应用
电阻在工业中有广泛的应 用。自动化、机器人等领 域，无处不在的电子元件 中大多数都包含电阻器。
学术研究中的应用
感性元件、电阻元件、电 容元件是现代电学中不可 缺少的三大元件。因此， 电阻的应用广泛。
参考资料
电子技术手册 电学基础教材 电子工程师考试指南 电子器件选型手册
《色环法识别电阻》PPT 课件
电阻是电学中的重要元件之一。它可以限制电流、降低电压、调节电流和分 压等。本次课件将详细介绍电阻的定义、单位、测量和识别方法。
什么是电阻？
1 定义与符号
2 单位与测量
电阻指物体对电流通过的阻碍作用。电路 中的电阻用欧姆(Ω)表示。
电阻的单位用欧姆(Ω)表示，常用万用表 测量电阻。
总结
色环法的优缺点
既可以通过色环快速准确地识 别电阻值，也存在某些限制和 误差。根据具体情况选择合适 的电阻识别方法。
电阻的识别方法和选用环境的不同分为不同种类。 根据具体要求选择合适的电阻 器。
结合案例分析电路中电阻的选 择和应用场景。让学生通过实 践更深入地了解电阻的应用。
色环法识别电阻
什么是色环法？
色环法是一种将电阻值转换成 有色环组成的编码方式。不同 颜色代表不同数字。
电阻的色环编码表
电阻的色环编码表包含了各种 电阻值的颜色对应关系。掌握 色环编码表对电阻识别非常关 键。
如何识别电阻
通过色环的颜色和排布方式， 我们可以识别电阻的阻值和精 度等信息。
色环法识别电阻的应用
色环法的限制与缺陷
1
误差来源与计算
色环电阻识别方法PPT课件

色环电阻识别方法PPT课件


.
12
色环电阻末环的判断
（1）金、银两色不能代表有效数字 （2）最后一环与其他几环的间隔距离稍远 （3）棕、红、绿常作为五色环电阻的最后一环表示误差
.
13
.
14
测一测
2.2 k 47 910 k
.
560 2.74 k
560
15
.
16
两者有规律的组合来表示。
如：4K7 +5% 3、色标法：
新新课课讲讲解解
一、电阻器的色标法： 1、定义：用不同颜色的色环来表示标称阻
值和允许偏差的大小。 二、色环电阻的分类：
四环电阻（普通电阻） 五环电阻（精密电阻）
• 色环电阻颜色和数字一一对应关系
2
5
9
8
6
0
7
1
3
4
棕1红2橙上3，4黄5绿6是蓝，
第一、二、三环是有效数字、第四环是倍乘、 第五环表示偏差。
即：4700 +5% 4.7k
+5%
.
10
练习巩固
黑棕红橙黄绿蓝灰紫白 0 1 2 3456789
220× 103=220kΩ + 5%
254× 102=25.4kΩ + 5%
700× 105=70MΩ + 1%
.
11
练一练
比如有一个电阻的色环读序是：棕、黑、黑、 黄、棕，其值为：100×104Ω=1MΩ误差为 1％，若是反顺序读：棕、黄、黑、黑、棕， 其值为140×100Ω=140Ω，误差为1％。那 么两种读法那种是正确的呢？
色环电阻识别方法
授课教师:张宇
.
1
复习
1.电阻的字母符号及国际单位是什么?

教你识别色环电阻(图文并茂)课件


电源电路
在电源电路中，色环电阻常用于 调节输出电压或电流，例如在开
关电源、线性电源等中应用。
音频电路
在音频电路中，色环电阻用于调 节信号幅度、频率等参数，例如 在音频放大器、混响器等中应用
。
传感器电路
在传感器电路中，色环电阻用于 将传感器输出的电压或电流信号 转换为可处理的数据，例如在光
敏电阻、热敏电阻等中应用。
是12 x 0.1 = 1.2欧姆。
判断色环的误差
识别第四环
第四环表示误差或精度等级，通常是一个字母或数字。例如，J代表5%，K代 表10%。
判断误差等级
根据第四环可以判断出电阻的误差等级。例如，如果第四环是J，则误差为5% ；如果第四环是K，则误差为10%。
03
色环电阻的检测与使用
色环电阻的检测
色环电阻也常用于测量仪 器中，如万用表、示波器 等。
控制系统
在自动化控制系统中，色 环电阻也扮演着重要的角 色，用于信号调节和控制 电路。
02
色环电阻的识别方法
认识色环
识别色环
色环电阻是一种电子元件，其电阻值由环绕在电阻体上的色 环表示。色环通常由四个或五个环组成，颜色不同表示不同 的数字和单位。
调节电路中的电压或电流
色环电阻可以串联或并联在电路中，通过改变电阻值来调 节电路中的电压或电流，以满足电路设计的需求。
实现电路保护
在一些电路中，色环电阻可以作为过流保护或过压保护元 件，当电路中出现异常电流或电压时，电阻值发生变化， 起到保护电路的作用。
实现信号处理
色环电阻常用于信号处理电路中，通过电阻值的变化来改 变信号的幅度、频率等参数，实现信号的调制、解调等功 能。
表2，所以前两个色环的数值是12。

电阻器知识介绍ppt课件


(b) 结构代码B内部等效电路
…
R1
R2
…
Rn-1
Rn
1
2
n-1
n
R1=R2=…Rn
(d) 结构代码D内部等效电路
24
…
R1
R1
R2
R2
12 3
4
5
R1=R2或R1 ≠ R2
R1 R2
n-1 n
R1
R1
R1
R2
1
2
R2
R2
3 R1=R2或R1 ≠ R2
n-1 n
(e) 结构代码E内部等效电路
…
R1 R2
排阻的阻值与内部电路结构通常可以从型号上识别出来，其 型号标示如图1.1.12所示。型号中的第一字母为内部电路结构代 码，代码与电路内部结构的对应关系见图1.1.13。
21
10
9Leabharlann 87688
7
6
5
1
2
3
4
5
（a）
R1
R2
R3
R4
1
2
3
4
(b)
10 9
8
7
68
1
2
3
4
5
（c）
图1.1.11 SMD排阻电路原理图 (a)10P8RL型 (b)8P4R型 (c)10P8RT型
6
1.1.3 电阻器的识别方法
1．直接标志法 直接标志法是指将电阻器的主要参数和技术性能指标直接印
制在电阻器表面上。直标法中标称阻值是用阿拉伯数字和单位
符号在电阻器的表面直接标出。直标法中误差表示有直标误差 和罗马文字误差。
直标误差就是用百分数表示允许误差，如图1.1.2(a)所示。 罗马文字误差就是用罗马文字表示允许误差，用“Ⅰ”、 “Ⅱ”、“Ⅲ”表示误差等级。“Ⅰ”表示“±5%”，“Ⅱ”表示 “±10%”，“Ⅲ”表示“±20%”，如图1.1.2(b)所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

数码法的偏差有些采用文字符号标注在数字 后面表示（意义与文字符号法相同）。如：
10
电工技能实训
3 数码法应用
电阻器的标注方法及识读
2212
473J
R91
100
R=221×102Ω R=47×103Ω
=22100Ω =47000Ω R=0.91Ω
=47kΩ
=22.1kΩ
误差：±5%
R=10×100Ω
代表倍乘数，即有效数字后 0的个数
±± 1% 2%
± ±±± 0.5 0.25 0.1 0.05
±± 5% 10%
代表误差
R1F
2.2GK
阻值1.5Ω, 误差 ±5%
2.7kΩ, ±20%
0.1Ω, ±1%
2200MΩ, ±10%
2.2kΩ
9
电工技能实训
3 数码法
电阻器的标注方法及识读
在电阻器上用四位、三位或二位数码表示标 称值的标志方法,尤其在贴片电阻（黑底白字） 和微调电阻上使用较多,如果为四位数码则是精 密元件(误差很小) 。数字从左到右依次为阻值 的有效值, 最后一位表示倍乘数(×10n),即有效 数字后面0的个数。当阻值小于10Ω时，以xRx表 示（x代表数字),将R看作小数点。数码法的阻值 单位为欧(Ω)。
阻值单位用文字符号R(欧姆,相当于小数点)、k(千欧)、 M(兆欧)表示，阻值的整数部分写在单位文字符号前面 ，阻值的小数部分写在单位文字符号的后面，允许偏差 用文字符号D（±0.5%）、F（±1%）、G （±2%）、 J (±5%)、K (±10%)、M (±20%)写在最后。
如： 1R5J
2k7M
电工技能实训
电阻器的标注方法及识读

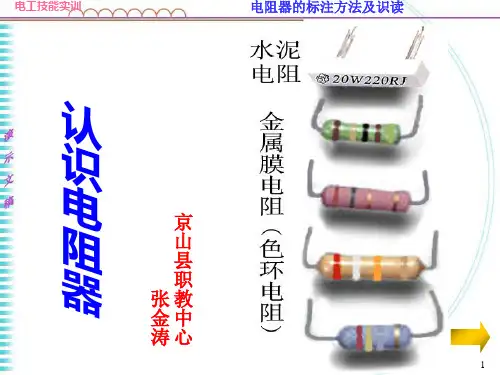

认
识
电 阻
京 山 县
器职 张教
金中
涛心
1
第一课时 一、【复习引入】 ★电阻的作用
1、控制电流; 2、限制电压;
★电阻的种类、文字符号和图形符号
1. 固定电阻器 R
2. 可变电阻器 、电位器 Rp
电工技能实训
电阻器的标注方法及识读
★电阻的种类、文字符号和图形符号
3. 微调电阻 Rp
①四环电阻(两位有效数字的色标法)： 即用4条色环表示标称值和允许偏差,常用 于普通电阻器。各条色环表示的意义是： 第一、二色环分别代表阻值的前两位有效 数字(AB)；第三色环代表倍乘数(×10n， 即有效数字后面零的个数)；第四环代表 允许偏差(X,通常为金色,代表偏差±5%), 计算公式：R=AB×10nΩ,X。如图所示。
±± 5% 10%
代表误差，三色环表示误差±20%
15
电工技能实训
电阻器的标注方法及识读
4.色标法中色环代表的意义——五环
第一 环
第二 环
第三 环
第四 环
第五 环
五环
棕红橙黄绿蓝紫灰白黑金银
1234567890
代表有效数字
101102103104105106107 108 109 1 10-110-2
13
电工技能实训
电阻器的标注方法及识读
4.色标法—分类—五环
②五环电阻(三位有效数字的色标法)： 即用5条色环表示标称值和允许偏差，常 用于精密电阻器。各条色环表示的意义是： 第一、二、三色环分别代表阻值的前两位 数（ABC)；第四色环代表倍乘数(×10n， 即有效数字后面0的个数）；第五色环代 表允许偏差(X通常为棕色和红色，一般第 五环与前面4环之间的距离较大),计算公 式：R=ABC×10nΩ, X。如图所示。
电工技能实训
电阻器的标注方法及识读
★电阻的主要参数有：
1.标称阻值：在电阻器表面所标示的阻值。
2.允许偏差：实际阻值与标称阻值的差值 跟标称阻值之比的百分数。
3.额定功率：指电阻器在直流或交流电路中长
期连续工作所允许消耗的最大功率。功率的 大小可由其体积判断：体积越大功率越大。
5
电工技能实训
电阻器的标注方法及识读
1）定义：
用不同颜色的色环或色点在电阻器表面标出 标称阻值和允许偏差，其中常用的是色环法。 2）特点：
色环电阻的优点是在装配、调试和修理过程 中,不用拨动元件,即可在任意角度看清色环， 读出阻值，使用很方便。
国内外电阻大部分采用色标法。
12
电工技能实训
电阻器的标注方法及识读
4.色标法—分类—四环
3）色标法常见的有四环和五环两种：
二、【新课】电阻器阻值和误差的识别
电阻器的阻值和误差作为电阻器的主要 参数一般都标注在电阻上，常用的标注方法 有：
1.直标法
2.文字符号法 3.数码法 4.色标法四种。 下面我们来学习这四种标注方法的识读。
6
电工技能实训
电阻器的标注方法及识读
1.直标法
直标法是一种常见标注方法，特别是在体积较大 （功率大）的电阻器上采用。它将该电阻器的标称阻 值和允许偏差，型号、功率等参数直接标在电阻器表 面，如图所示。
在四种表示方法中，直标法使用最为方便。
如图中表示：
1W金属膜电阻， 阻值为51 KΩ， 允许误差为±5%,
7
1.直标法应用
你 能 读 出 图 中 电 阻 的 哪 些 参 数 ？
电工技能实训
电阻器的标注方法及识读
2 文字符号法
文字符号法和直标法相同，也是直接将有关参数印制 在电阻体上。它是用阿拉伯数字和文字符号有规律的组 合，表示标称值和允许偏差的方法称为文字符号法。
=10×1Ω R=2×104Ω R=1×106Ω
=10Ω
=20000Ω =1000000Ω
不是100Ω =20kΩ =1MΩ
你能写出下列电阻的标称值吗？
3651
8R2
220
3.65你kΩ的答8.案2Ω是这22样Ω的2吗kΩ？ 500Ω 50kΩ 11
电工技能实训
电阻器的标注方法及识读
第二课时4.色标法14 Nhomakorabea电工技能实训
电阻器的标注方法及识读
4.色标法中色环代表的意义——四环
四环
第一 环
第二 环
第三 环
第四 环
棕红橙黄绿蓝紫灰白黑金银
1234567890
代表有效数字
101102103104105106107 108 109 1 10-110-2
代表倍乘数，即有效数字后 0的个数
±± 1% 2%
± ±±± 0.5 0.25 0.1 0.05
4. 热敏电阻器 RT
5. 压敏电阻 RV
θ
6. 光敏电阻RL
U 7. 电阻器额定功率符号：
一般符号
1
1W
0.125W(1/8W)
2
2W
0.25W(1/4W)
5
5W
0.5W(1/2W)
10
10W
3
★电阻的基本单位是：欧姆(Ω)
常 欧姆
用
换 算
Ω
千欧
KΩ
(=103Ω)
兆姆
MΩ
(=106Ω)
单 位
1Ω=10-3KΩ=10-6MΩ
